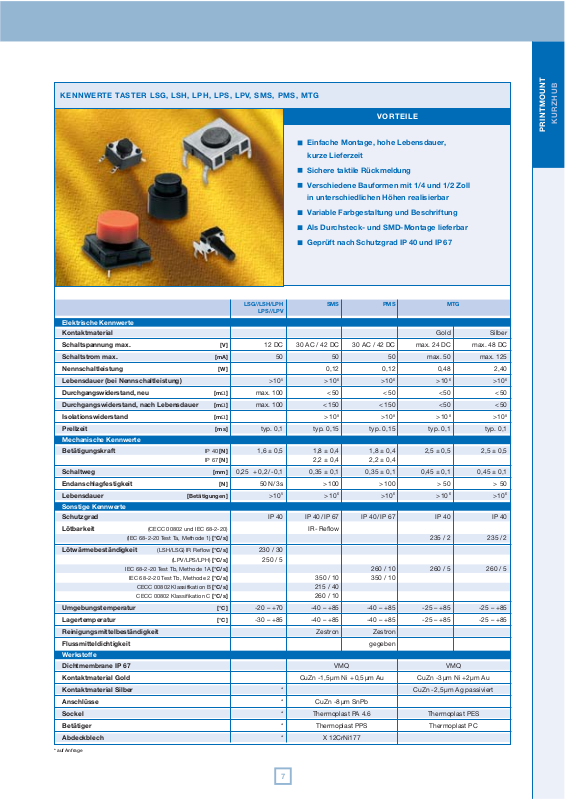

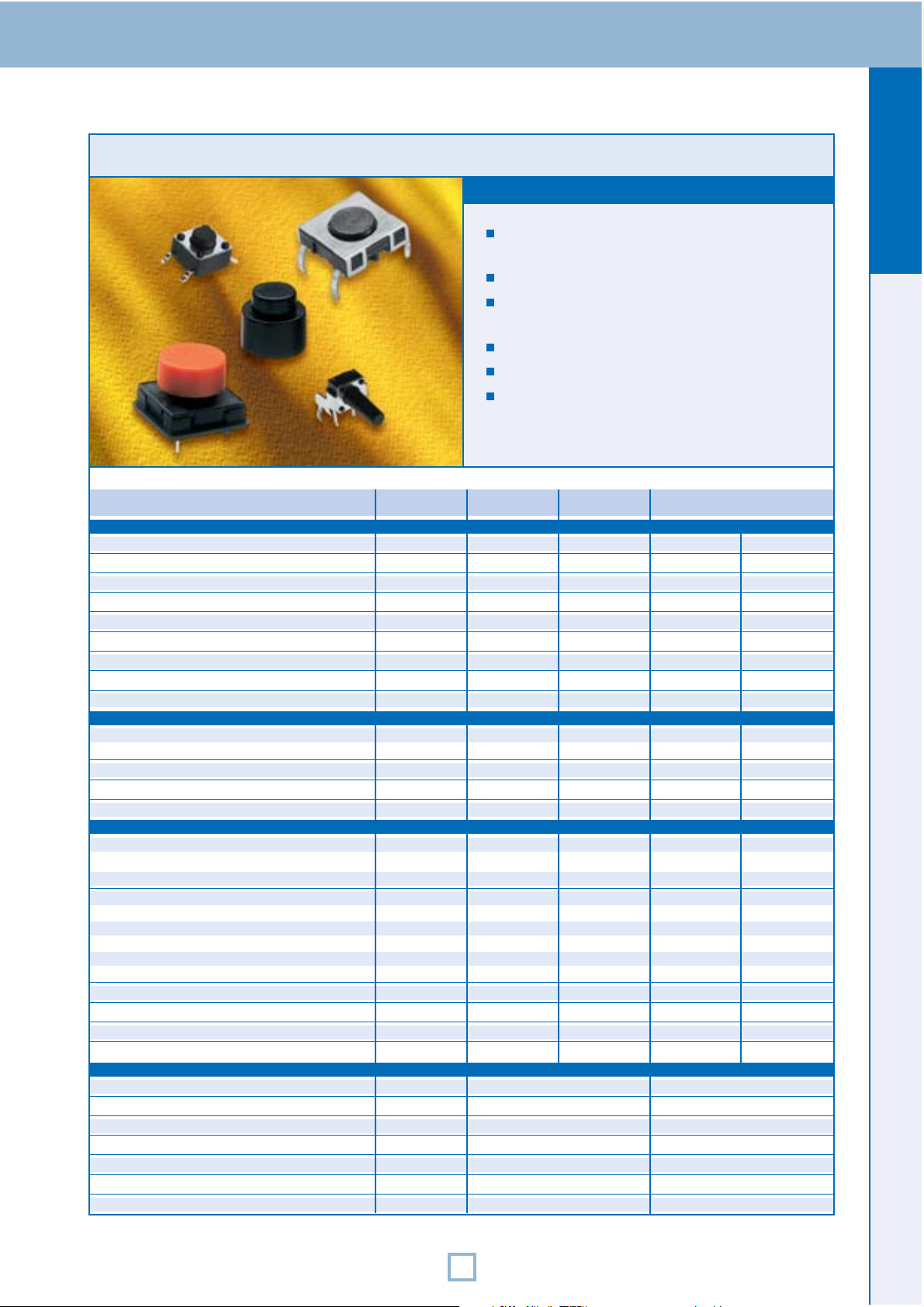

VORTEILE
KENNWERTE TASTER LSG, LSH, LPH, LPS, LPV, SMS, PMS, MTG
Einfache Montage, hohe Lebensdauer,
kurze Lieferzeit
Sichere taktile Rückmeldung
Verschiedene Bauformen mit 1/4 und 1/2 Zoll
in unterschiedlichen Höhen realisierbar
Variable Farbgestaltung und Beschriftung
Als Durchsteck- und SMD-Montage lieferbar
Geprüft nach Schutzgrad IP 40 und IP 67
LSG//LSH/LPH SMS PMS MTG
LPV/L/LSH SMS PMS MTG
LPS//LPV
Elektrische Kennwerte
Kontaktmaterial Gold Silber
Schaltspannung max. [V] 12 DC 30 AC / 42 DC 30 AC / 42 DC max. 24 DC max. 48 DC
Schaltstrom max. [mA] 50 50 50 max. 50 max. 125
Nennschaltleistung [W] 0,12 0,12 0,48 2,40
Lebensdauer (bei Nennschaltleistung) >10
5
>10
6
>10
6
>10
6
>10
6
Durchgangswiderstand, neu
[mΩ]
max. 100 < 50 < 50 <50 <50
Durchgangswiderstand, nach Lebensdauer [mΩ] max. 100 < 150 <150 <50 < 50
Isolationswiderstand [mΩ] >10
8
>10
8
>10
8
>10
8
Prellzeit
[ms]
typ. 0,1 typ. 0,15 typ. 0,15 typ. 0,1 typ. 0,1
Mechanische Kennwerte
Betätigungskraft IP 40 [N] 1,6 ± 0,5 1,8 ± 0,4 1,8 ± 0,4 2,5 ± 0,5 2,5 ± 0,5
IP 67 [N] 2,2 ± 0,4 2,2 ± 0,4
Schaltweg [mm] 0,25 + 0,2/-0,1 0,35 ± 0,1 0,35 ± 0,1 0,45 ± 0,1 0,45 ± 0,1
Endanschlagfestigkeit [N] 50 N/ 3s > 100 > 100 > 50 > 50
Lebensdauer [Betätigungen] >10
5
>10
6
>10
6
>10
6
>10
6
Sonstige Kennwerte
Schutzgrad IP 40 IP 40 /IP 67 IP 40/IP 67 IP 40 IP 40
Lötbarkeit (CECC 00802 und IEC 68-2-20) IR-Reflow
(IEC 68-2-20 Test Ta, Methode 1) [°C/s] 235 / 2 235 / 2
Lötwärmebeständigkeit (LSH/LSG) IR Reflow [°C/s] 230 / 30
(LPV/LPS/LPH) [°C/s] 250 / 5
IEC 68-2-20 Test Tb, Methode 1A [°C/s] 260 / 10 260 / 5 260 / 5
IEC 68-2-20 Test Tb, Methode 2 [°C/s] 350 / 10 350 / 10
CECC 00802 Klassifikation B [°C/s] 215 / 40
CECC 00802 Klassifikation C [°C/s] 260 / 10
Umgebungstemperatur [°C] -20 – +70 -40 – +85 -40 – +85 -25 – +85 -25 – +85
Lagertemperatur [°C] -30 – +85 -40 – +85 -40 – +85 -25 – +85 -25 – +85
Reinigungsmittelbeständigkeit Zestron Zestron
Flussmitteldichtigkeit gegeben
Werkstoffe
Dichtmembrane IP 67 VMQ VMQ
Kontaktmaterial Gold CuZn -1,5 µm Ni + 0,5µm Au CuZn -3µm Ni +2µm Au
Kontaktmaterial Silber * CuZn -2,5µm Ag passiviert
Anschlüsse * CuZn -8µm SnPb
Sockel * Thermoplast PA 4.6 Thermoplast PES
Betätiger * Thermoplast PPS Thermoplast PC
Abdeckblech * X 12CrNi177
* auf Anfrage
7
PRINTMOUNT
KURZHUB
Page 2
MTG MTG

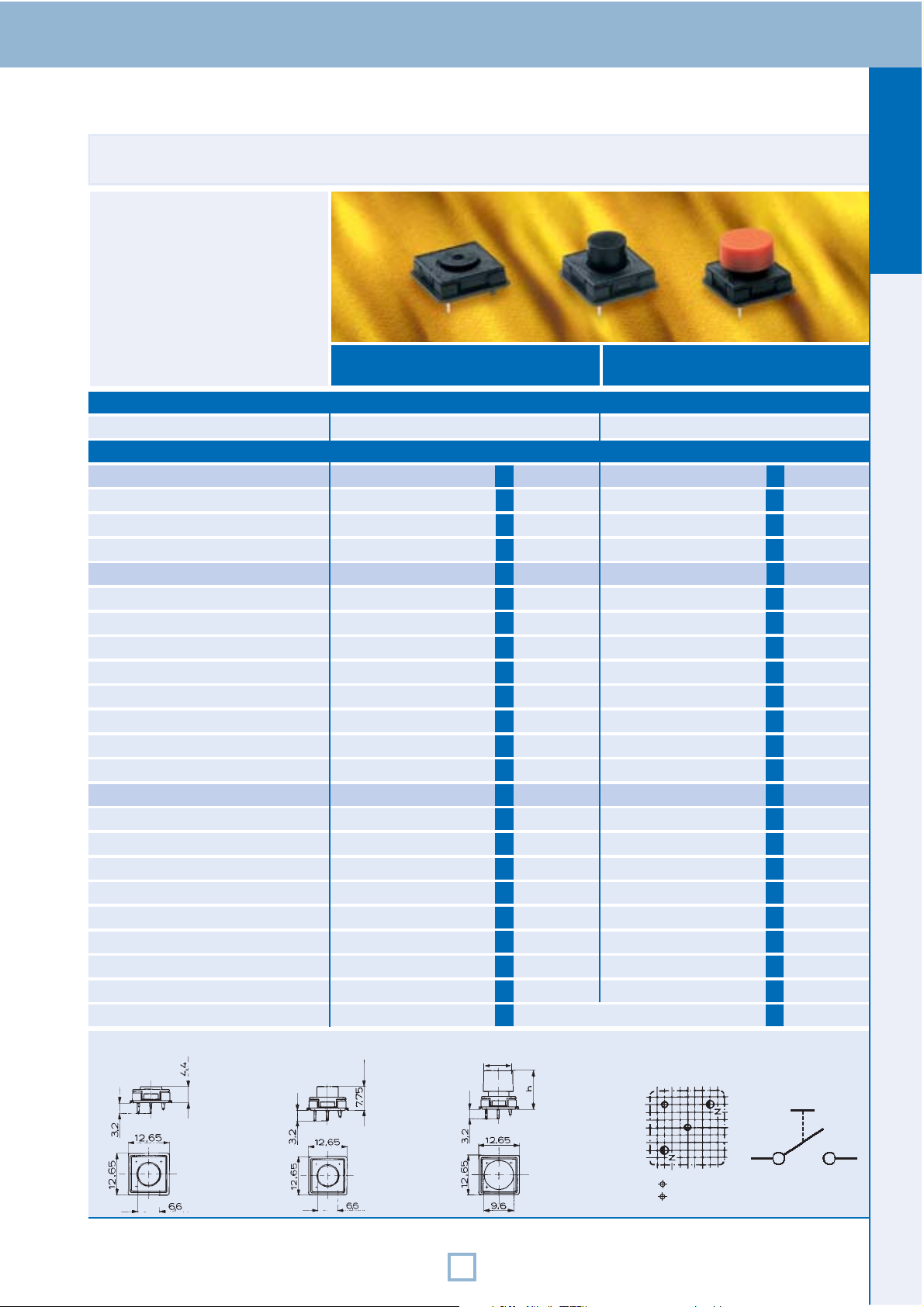

ÜBERSICHT TASTER MTG
AUSFÜHRUNGEN
Kontaktmaterial Ag Au
BESTELLNUMMER *
Modelle
Kurzer Betätiger 1241.1052 1241.1002
Langer Betätiger 1241.1072 1241.1022
Höhenvariabel 1241.1082 . 1241.1032.
Gesamthöhe h (mit Verlängerungskappe) / Farbe
8,50mm / gelb
9,25mm / orange
10,00mm / rot
10,75mm / blau
11,50mm / grün
12,25mm / grau
13,00mm / schwarz
13,75mm / weiß
Zusätzliche Verlängerungskappe
1
Gesamthöhe h/Farbe
14,50mm/ gelb+neutral
15,25mm/ orange+neutral
16,00mm/ rot+neutral
16,75mm/blau+ neutral
17,50mm/ grün+neutral
18,25mm/ grau+neutral
19,00mm/ schwarz+neutral
19,75mm/ weiß+neutral
8181
7171
6161
5151
4141
3131
2121
1111
88
77
66
55
44
33
22
11
xxxx
* X in der Bestellnummer muss durch die gewünschte Komponente ersetzt werden
1
ab 14,50 mm werden die Höhen mit einer zusätzlichen (zweiten) Verlängerungskappe in neutraler Farbe realisiert
Abmessung kurzer Betätiger: Bohrbild: Schaltsymbol:Abmessung langer Betätiger: Abmessung Gesamthöhe:
= Ø 1
= Ø 1,3
+0,1
0
+0,1
0
11
9,6
PRINTMOUNT
KURZHUB
