Page 1
Gerätestecker/-Dosen
33.9
40
49.6
30.3
4
15.9
26
40
3.2 25
10.3
28.2
2.36
8.7
3.45
max.R7.8
3.45
26.4
34.7
40

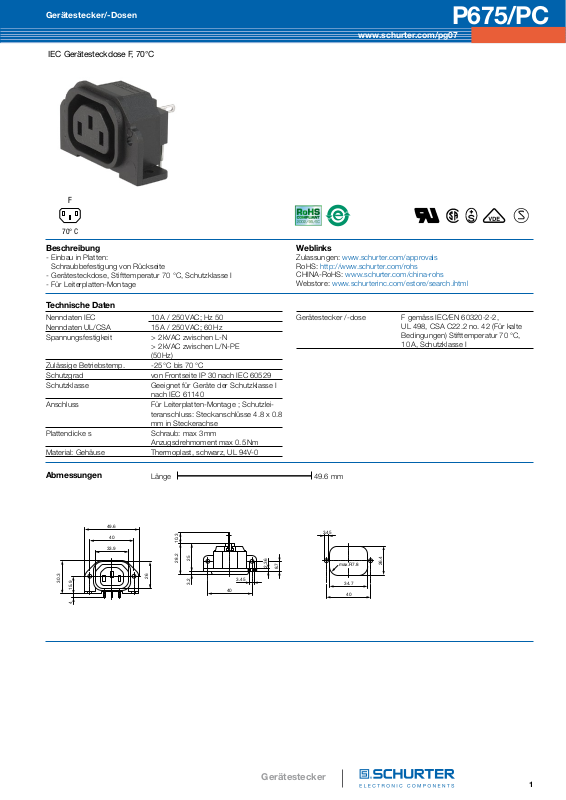

IEC Gerätesteckdose F, 70°C
F
70° C
P675/PC
www.schurter.com/pg07
Beschreibung
- Einbau in Platten:
Schraubbefestigung von Rückseite
- Gerätesteckdose, Stifttemperatur 70 °C, Schutzklasse I
- Für Leiterplatten-Montage
Technische Daten
Nenndaten IEC 10 A / 250 VAC; Hz 50
Nenndaten UL/CSA 15 A / 250 VAC; 60 Hz
Spannungsfestigkeit > 2 kVAC zwischen L-N
Zulässige Betriebstemp. -25 °C bis 70 °C
Schutzgrad von Frontseite IP 30 nach IEC 60529
Schutzklasse Geeignet für Geräte der Schutzklasse I
Anschluss Für Leiterplatten-Montage ; Schutzlei-
Plattendicke s Schraub: max 3 mm
Material: Gehäuse Thermoplast, schwarz, UL 94V-0
Abmessungen
> 2 kVAC zwischen L/N-PE
(50 Hz)
nach IEC 61140
teranschluss: Steckanschlüsse 4.8 x 0.8
mm in Steckerachse
Anzugsdrehmoment max 0.5 Nm
Länge 49.6 mm
Weblinks
Zulassungen: www.schurter.com/approvals
RoHS:
http://www.schurter.com/rohs
CHINA-RoHS:
Webstore:
www.schurter.com/china-rohs
www.schurterinc.com/estore/search.ihtml
Gerätestecker /-dose F gemäss IEC/EN 60320-2-2,
UL 498, CSA C22.2 no. 42 (Für kalte
Bedingungen) Stifttemperatur 70 °C,
10 A, Schutzklasse I
Gerätestecker
1
Page 2
P675/PC
3.45
15.1
40
1.63
77
Bohrpläne
Gerätestecker/-Dosen
www.schurter.com/pg07
Varianten
Plattenmontage Plattendicke s [mm] Bestell-Nummer
Schraub 3 4300.0251
Verpackungseinheit
30 ST
Webstore
2
Gerätestecker
