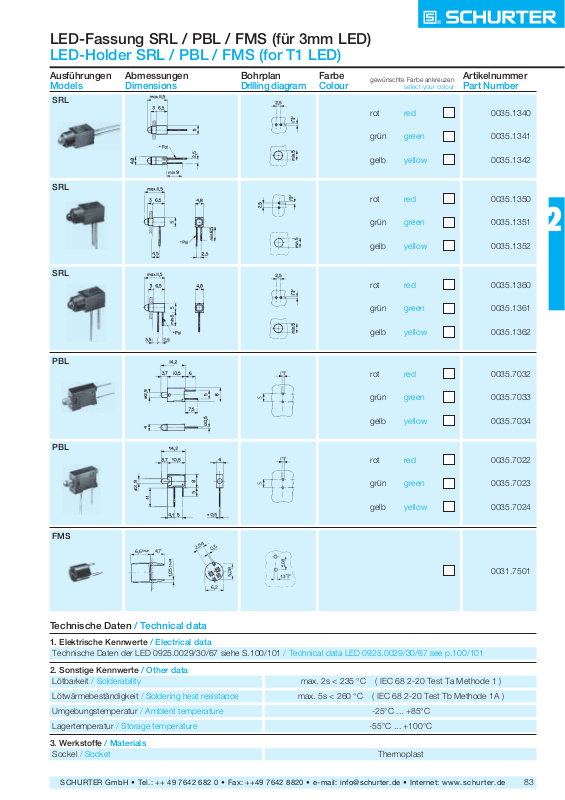

LED-Fassung SRL / PBL / FMS (für 3mm LED)

LED-Holder SRL / PBL / FMS (for T1 LED)

Ausführungen

Models

SRL

Abmessungen

Dimensions

Bohrplan

Drilling diagram

Farbe

Colour

gewünschte Farbe ankreuzen

select your colour

Artikelnummer

Part Number

0035.1340rot red

0035.1341grün green

0035.1342gelb yellow

0035.1350rot red

0035.1351grün green

0035.1352gelb yellow

0035.1360rot red

0035.1361grün green

0035.1362gelb yellow

PBL

FMS

Technische Daten

1. Elektrische Kennwerte / Electrical data

Technische Daten der LED 0925.0029/30/67 siehe S.100/101 / Technical data LED 0925.0029/30/67 see p.100/101

/ Technical data

0035.7032rot red

0035.7033grün green

0035.7034gelb yellow

0035.7022rot red

0035.7023grün green

0035.7024gelb yellow

0031.7501

2. Sonstige Kennwerte / Other data

Lötbarkeit / Solderability max. 2s < 235 °C ( IEC 68 2-20 Test Ta Methode 1 )

Lötwärmebeständigkeit / Soldering heat resistance max. 5s < 260 °C ( IEC 68 2-20 Test Tb Methode 1A )

Umgebungstemperatur / Ambient temperature -25°C ... +85°C

Lagertemperatur / Storage temperature -55°C ... +100°C

3. Werkstoffe / Materials

Sockel / Socket

SCHURTER GmbH • Tel.: ++ 49 7642 682 0 • Fax: ++49 7642 8820 • e-mail: [email protected] • Internet: www.schurter.de

Thermoplast
