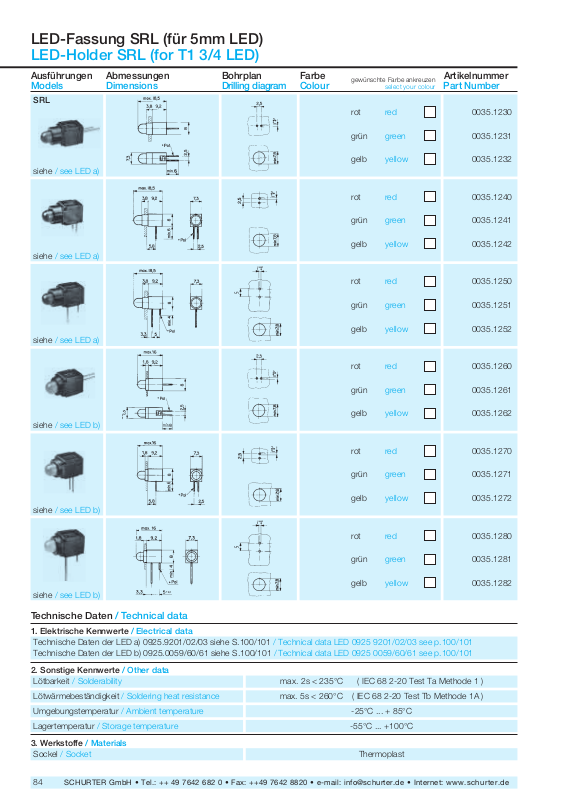

LED-Fassung SRL (für 5mm LED)
LED-Holder SRL (for T1 3/4 LED)
Ausführungen
Models
SRL
siehe / see LED a)
siehe / see LED a)
siehe / see LED a)
Abmessungen
Dimensions
Bohrplan
Drilling diagram
Farbe
Colour
gewünschte Farbe ankreuzen
select your colour
Artikelnummer
Part Number
0035.1230rot red
0035.1231grün green
0035.1232gelb yellow
0035.1240rot red
0035.1241grün green
0035.1242gelb yellow
0035.1250rot red
0035.1251grün green
0035.1252gelb yellow
siehe / see LED b)
siehe / see LED b)
siehe / see LED b)
Technische Daten
1. Elektrische Kennwerte / Electrical data
Technische Daten der LED a) 0925.9201/02/03 siehe S.100/101 / Technical data LED 0925 9201/02/03 see p.100/101
Technische Daten der LED b) 0925.0059/60/61 siehe S.100/101 / Technical data LED 0925 0059/60/61 see p.100/101
/ Technical data
0035.1260rot red
0035.1261grün green
0035.1262gelb yellow
0035.1270rot red
0035.1271grün green
0035.1272gelb yellow
0035.1280rot red
0035.1281grün green
0035.1282gelb yellow
2. Sonstige Kennwerte / Other data
Lötbarkeit / Solderability max. 2s < 235°C ( IEC 68 2-20 Test Ta Methode 1 )
Lötwärmebeständigkeit / Soldering heat resistance max. 5s < 260°C ( IEC 68 2-20 Test Tb Methode 1A )
Umgebungstemperatur / Ambient temperature -25°C ... + 85°C
Lagertemperatur / Storage temperature -55°C ... +100°C
3. Werkstoffe / Materials
Sockel / Socket
84
SCHURTER GmbH • Tel.: ++ 49 7642 682 0 • Fax: ++49 7642 8820 • e-mail: [email protected] • Internet: www.schurter.de
Thermoplast
