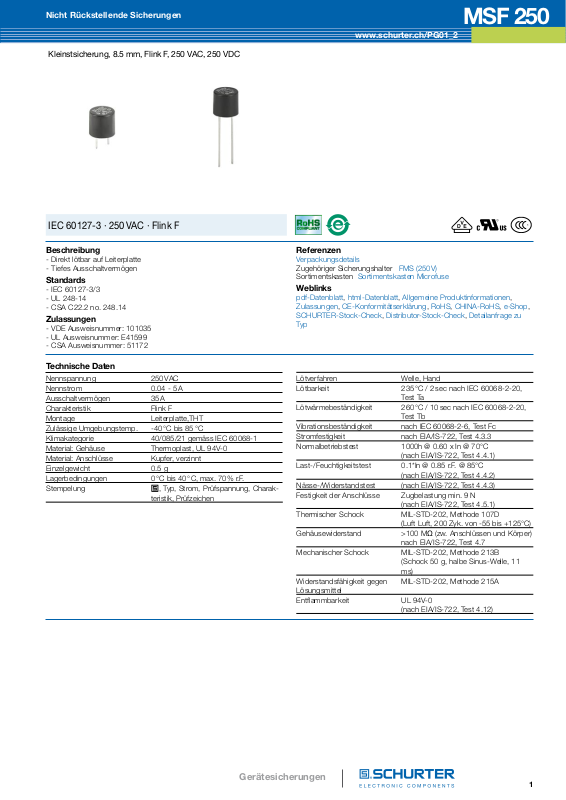

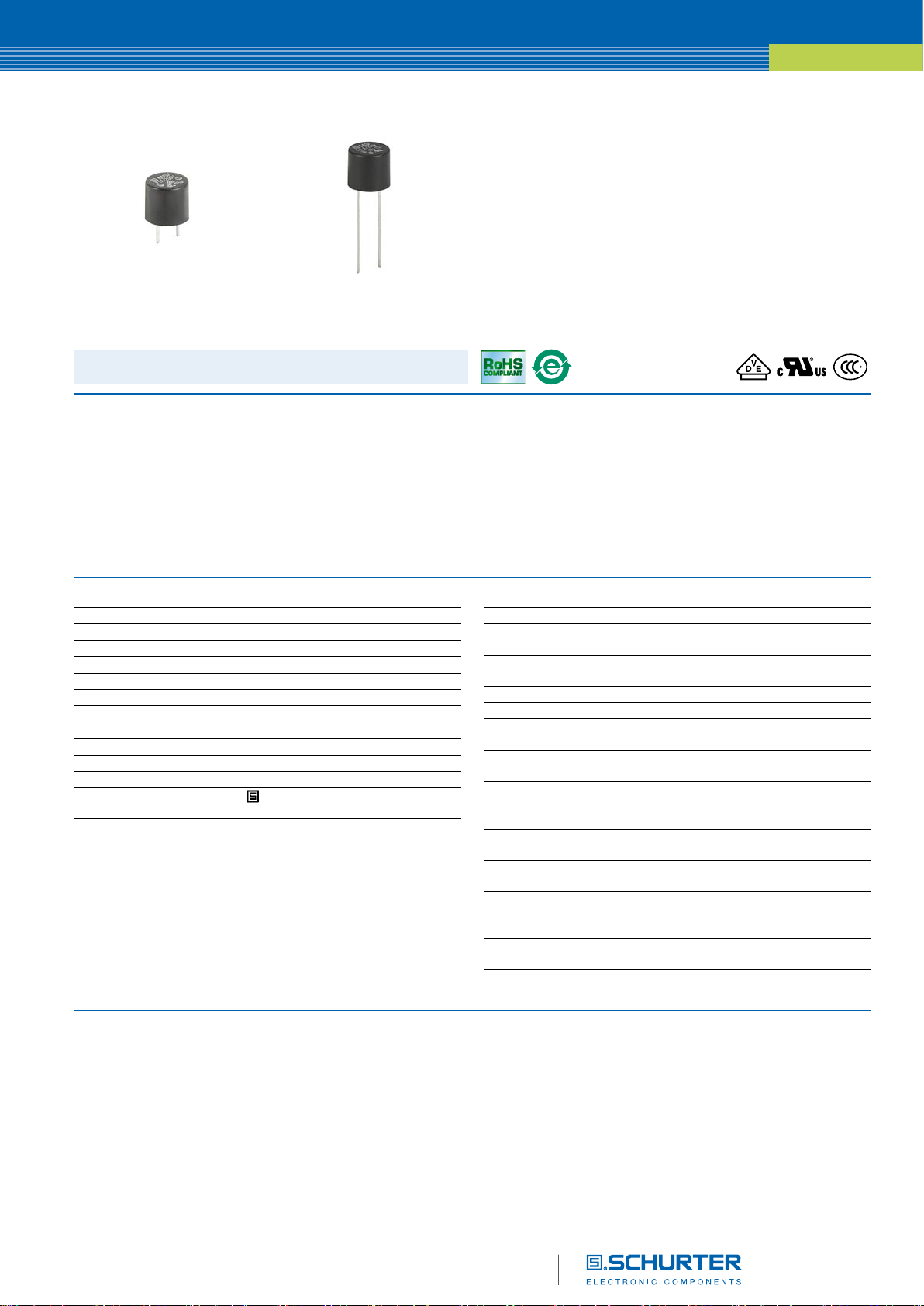

Nicht Rückstellende Sicherungen

Kleinstsicherung, 8.5 mm, Flink F, 250 VAC, 250 VDC

IEC 60127-3 · 250 VAC · Flink F

MSF 250

www.schurter.ch/PG01_2

Beschreibung

- Direkt lötbar auf Leiterplatte

- Tiefes Ausschaltvermögen

Standards

- IEC 60127-3/3

- UL 248-14

- CSA C22.2 no. 248.14

Zulassungen

- VDE Ausweisnummer: 101035

- UL Ausweisnummer: E41599

- CSA Ausweisnummer: 51172

Technische Daten

Nennspannung 250 VAC Nennstrom 0.04 - 5 A Ausschaltvermögen 35 A Charakteristik Flink F Montage Leiterplatte,THT Zulässige Umgebungstemp. -40 °C bis 85 °C Klimakategorie 40/085/21 gemäss IEC 60068-1 Material: Gehäuse Thermoplast, UL 94V-0 Material: Anschlüsse Kupfer, verzinnt Einzelgewicht 0.5 g Lagerbedingungen 0 °C bis 40 °C, max. 70% r.F. Stempelung , Typ, Strom, Prüfspannung, Charak-

teristik, Prüfzeichen

Referenzen

Verpackungsdetails

Zugehöriger Sicherungshalter FMS (250V Sortimentskasten Sortimentskasten Microfus

)

e

Weblinks

pdf-Datenblatt, html-Datenblatt, Allgemeine Produktinformationen, Zulassungen, CE-Konformitätserklärung, RoHS, CHINA-RoHS, e-Shop, SCHURTER-Stock-Check, Distributor-Stock-Check, Detailanfrage zu Typ

Lötverfahren Welle, Hand Lötbarkeit 235 °C / 2 sec nach IEC 60068-2-20,

Lötwärmebeständigkeit 260 °C / 10 sec nach IEC 60068-2-20,

Vibrationsbeständigkeit nach IEC 60068-2-6, Test Fc Stromfestigkeit nach EIA/IS-722, Test 4.3.3 Normalbetriebstest 1000h @ 0.60 x In @ 70°C

Last-/Feuchtigkeitstest 0.1*In @ 0.85 r.F. @ 85°C

Nässe-/Widerstandstest (nach EIA/IS-722, Test 4.4.3) Festigkeit der Anschlüsse Zugbelastung min. 9 N

Thermischer Schock MIL-STD-202, Methode 107D

Gehäusewiderstand >100 MΩ (zw. Anschlüssen und Körper)

Mechanischer Schock MIL-STD-202, Methode 213B

Widerstandsfähigkeit gegen Lösungsmittel

Entflammbarkeit UL 94V-0

Test Ta

Test Tb

(nach EIA/IS-722, Test 4.4.1)

(nach EIA/IS-722, Test 4.4.2)

(nach EIA/IS-722, Test 4.5.1)

(Luft Luft, 200 Zyk. von -55 bis +125°C)

nach EIA/IS-722, Test 4.7

(Schock 50 g, halbe Sinus-Welle, 11 ms) MIL-STD-202, Methode 215A

(nach EIA/IS-722, Test 4.12)

Gerätesicherungen

1

2

MSF 250

8.54.3

18.8

ø 8.5

3.2

0.5

ø 0.64

5.08

3.2

ø 0.64

5.08

8.5

ø 8.5

0.5

1

+0.1 0

5.08

Nicht Rückstellende Sicherungen

www.schurter.ch/PG01_2

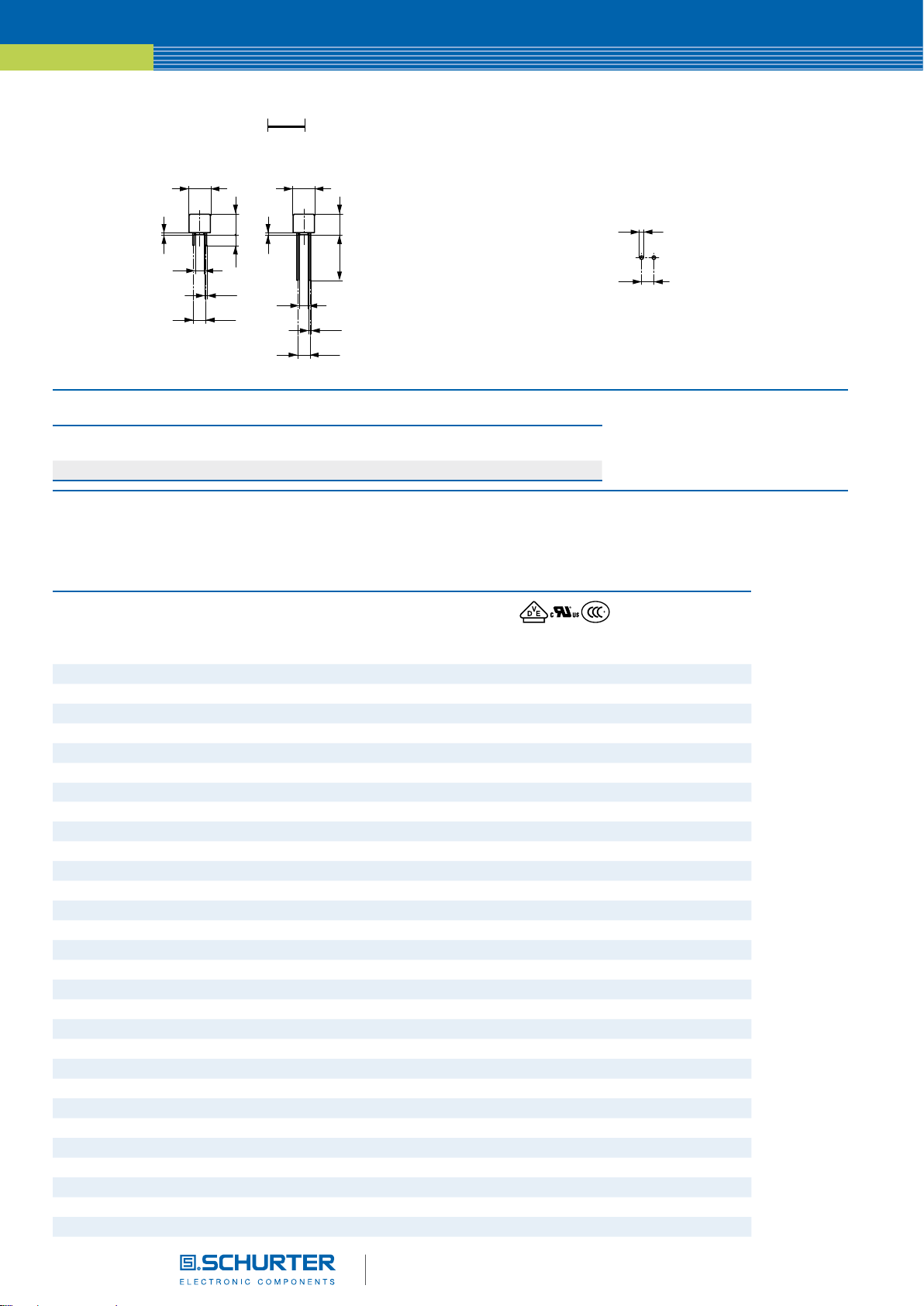

Abmessungen

8.5 mm

Bohrplan

Schmelzzeiten

Nennstrom In 1.5 x In min. 2.1 x In max. 2.75 x In min. 2.75 x In max. 4.0 x In min. 4.0 x In max. 10.0 x In max.

0.04 A - 5 A 60 min 30 min 10 ms 3 s 3 ms 300 ms 20 ms

Varianten

S = kurze Anschlüsse L = lange Anschlüsse T = gegurtet auf Rollen .

Nennstrom

[A]

Nennspannung [VAC]

Aus-

schaltver-

mögen

Spannungsab-

fall 1.0 In max.

[mV]

Spannungsab-

fall 1.0 In typ.

[mV]

Verlustlei-

stung 1.5 In

max. [mW]

Schmelzinte-

gral 10.0 Intyp.

[A²s]

S L T Bestell-Nummer

0.04 250 1) - 400 - 0.00016

0.05 250 1) 850 460 110 0.0004

0.063 250 1) 750 330 120 0.001

0.08 250 1) 650 280 140 0.001

0.1 250 1) 600 300 160 0.002

0.125 250 1) 550 210 180 0.006

0.16 250 1) 500 460 210 0.014

0.2 250 1) 480 470 250 0.024

0.25 250 1) 440 360 290 0.058

0.315 250 1) 400 345 330 0.104

0.4 250 1) 370 80 390 0.044

0.5 250 1) 350 75 460 0.09

0.63 250 1) 320 70 530 0.15

0.8 250 1) 300 70 630 0.22

1 250 1) 280 70 740 0.33

1.25 250 1) 280 65 920 0.68

1.6 250 1) 250 70 1000 0.94

2 250 1) 240 70 1360 1.3

2.5 250 1) 200 65 1310 1.9

3.15 250 1) 180 65 1490 5.4

4 250 2) 160 60 1680 7.9

5 250 2) 150 60 1970 11.2

0.04 250 1) - 400 - 0.00016

0.05 250 1) 850 460 110 0.0004

0.063 250 1) 750 330 120 0.001

0.08 250 1) 650 280 140 0.001

0.1 250 1) 600 300 160 0.002

0.125 250 1) 550 210 180 0.006

0.16 250 1) 500 460 210 0.014

0.2 250 1) 480 470 250 0.024

Gerätesicherungen

l

l l l l

l

l l l

l

0034.6000

0034.6001

0034.6002

0034.6003

0034.6004

0034.6005

0034.6006

0034.6007

0034.6008

0034.6009

0034.6010

0034.6011

0034.6012

0034.6013

0034.6014

0034.6015

0034.6016

0034.6017

0034.6018

0034.6019

l

0034.6020

l

0034.6021

l

0034.6030

l

0034.6031

l

0034.6032

l

0034.6033

l

0034.6034

l

0034.6035

l

0034.6036

l

0034.6037

Nicht Rückstellende Sicherungen

MSF 250

www.schurter.ch/PG01_2

Nennstrom

1) 35 A @ 250 VAC

2) 10 In @ 250 VAC

Nennspan-

[A]

nung [VAC]

0.25 250 1) 440 360 290 0.058

0.315 250 1) 400 345 330 0.104

0.4 250 1) 370 80 390 0.044

0.5 250 1) 350 75 460 0.09

0.63 250 1) 320 70 530 0.15

0.8 250 1) 300 70 630 0.22

1 250 1) 280 70 740 0.33

1.25 250 1) 280 65 920 0.68

1.6 250 1) 250 70 1000 0.94

2 250 1) 240 70 1360 1.3

2.5 250 1) 200 65 1310 1.9

3.15 250 1) 180 65 1490 5.4

4 250 2) 160 60 1680 7.9

5 250 2) 150 60 1970 11.2

0.04 250 1) - 400 - 0.00016

0.05 250 1) 850 460 110 0.0004

0.063 250 1) 750 330 120 0.001

0.08 250 1) 650 280 140 0.001

0.1 250 1) 600 300 160 0.002

0.125 250 1) 550 210 180 0.006

0.16 250 1) 500 460 210 0.014

0.2 250 1) 480 470 250 0.024

0.25 250 1) 440 360 290 0.058

0.315 250 1) 400 345 330 0.104

0.4 250 1) 370 80 390 0.044

0.63 250 1) 320 70 530 0.15

0.8 250 1) 300 70 630 0.22

1 250 1) 280 70 740 0.33

1.25 250 1) 280 65 920 0.68

1.6 250 1) 250 70 1000 0.94

2 250 1) 240 70 1360 1.3

2.5 250 1) 200 65 1310 1.9

3.15 250 1) 180 65 1490 5.4

4 250 2) 160 60 1680 7.9

5 250 2) 150 60 1970 11.2

Aus-

schaltver-

mögen

Spannungsab-

fall 1.0 In max.

[mV]

Spannungsab-

fall 1.0 In typ.

[mV]

Verlustlei-

stung 1.5 I

max. [mW]

Schmelzinte-

gral 10.0 Intyp.

n

[A²s]

l l l

l

l l l

l

S L T Bestell-Nummer

l

0034.6038

l

0034.6039

l

0034.6040

l

0034.6041

l

0034.6042

l

0034.6043

l

0034.6044

l

0034.6045

l

0034.6046

l

0034.6047

l

0034.6048

l

0034.6049

l

0034.6050

l

0034.6051

l

0034.6060

0034.6061

0034.6062

0034.6063

0034.6064

0034.6065

0034.6066

0034.6067

0034.6068

0034.6069

0034.6070

0034.6072

0034.6073

0034.6074

0034.6075

0034.6076

0034.6077

0034.6078

0034.6079

0034.6080

0034.6081

Verpackungseinheit

S = Plastiktüte (100 St.) L = Kartonschachtel (100 St.) T = Gegurtet 36 cm Spule (750 St.)

Gerätesicherungen

3

MSF 250

0.001

0.01

0.1

1

10

100

1000

10000

100000

1

10

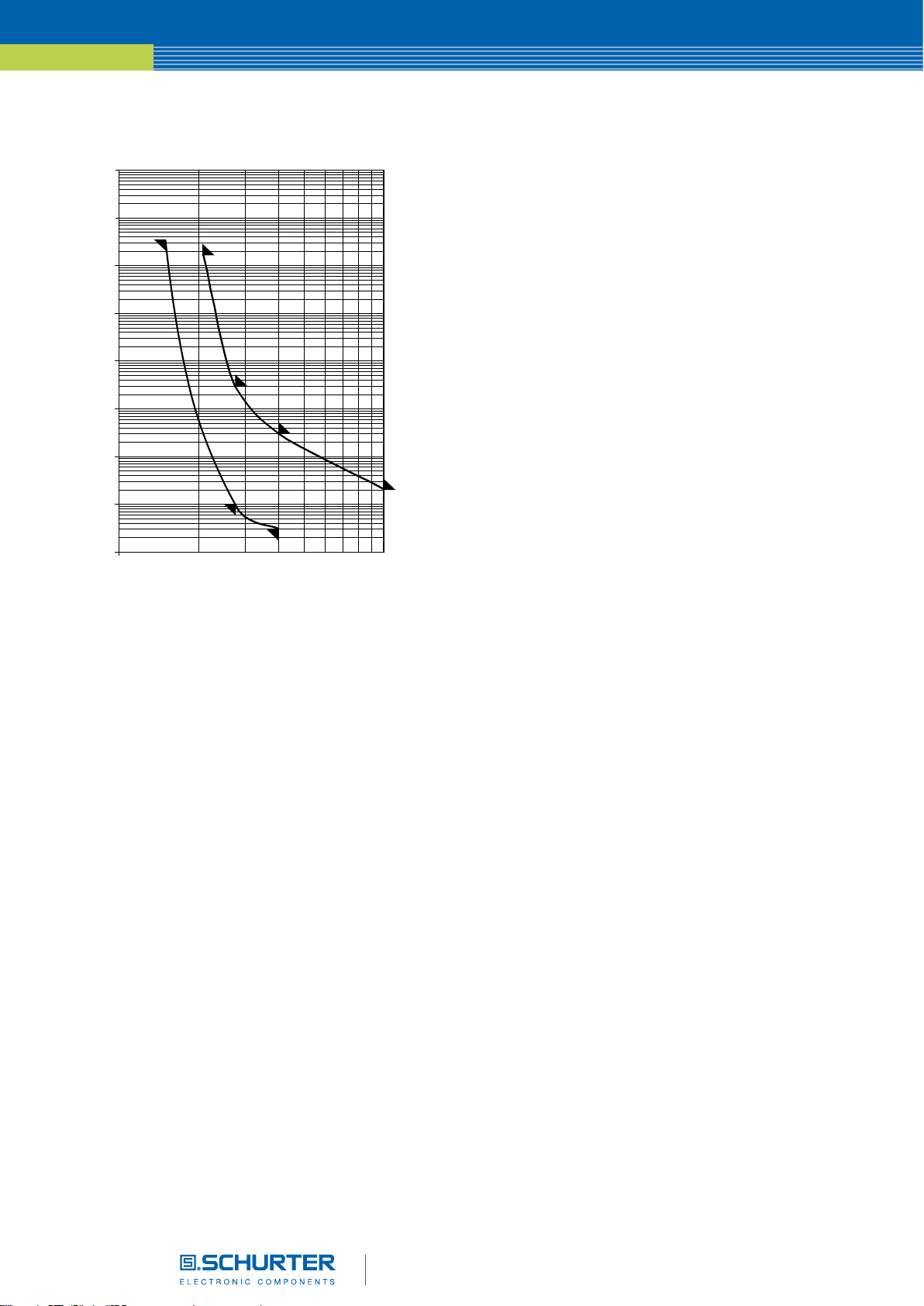

Zeit-Strom-Kennlinien

Zeit in Sekunden

Nicht Rückstellende Sicherungen

www.schurter.ch/PG01_2

Vielfaches des Nennstromes In

24.08.2013

Die im Dokument aufgeführten Spezifikationen, Beschreibungen und Darstellungen

Gerätesicherungen

4

basieren auf aktuellen Informationen. Änderungen sind vorbehalten.

SCHURTER SCH 346004 Datasheet [de]
