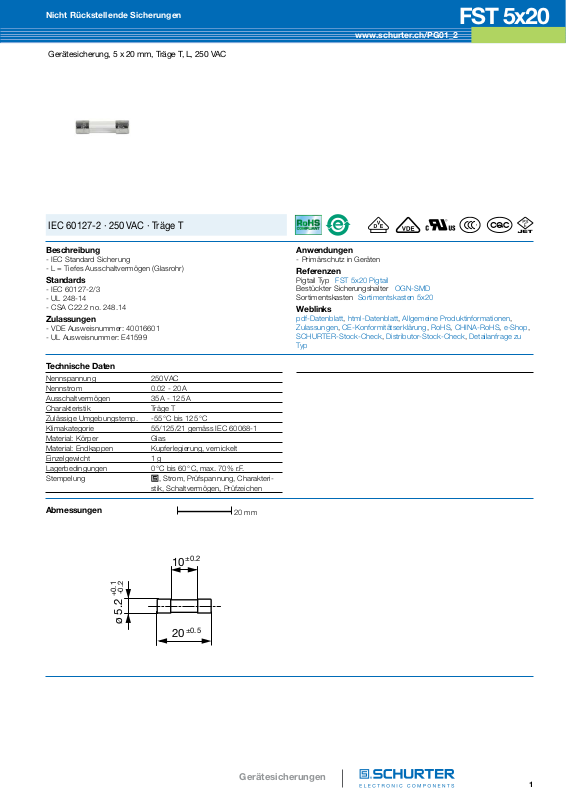

Page 1
Nicht Rückstellende Sicherungen
Gerätesicherung, 5 x 20 mm, Träge T, L, 250 VAC
IEC 60127-2 · 250 VAC · Träge T
FST 5x20
www.schurter.ch/PG01_2
Beschreibung
- IEC Standard Sicherung
- L = Tiefes Ausschaltvermögen (Glasrohr)
Standards
- IEC 60127-2/3
- UL 248-14
- CSA C22.2 no. 248.14
Zulassungen
- VDE Ausweisnummer: 40016601
- UL Ausweisnummer: E41599
Technische Daten
Nennspannung 250 VAC
Nennstrom 0.02 - 20 A
Ausschaltvermögen 35 A - 125 A
Charakteristik Träge T
Zulässige Umgebungstemp. -55 °C bis 125 °C
Klimakategorie 55/125/21 gemäss IEC 60068-1
Material: Körper Glas
Material: Endkappen Kupferlegierung, vernickelt
Einzelgewicht 1 g
Lagerbedingungen 0 °C bis 60 °C, max. 70% r.F.
Stempelung , Strom, Prüfspannung, Charakteri-

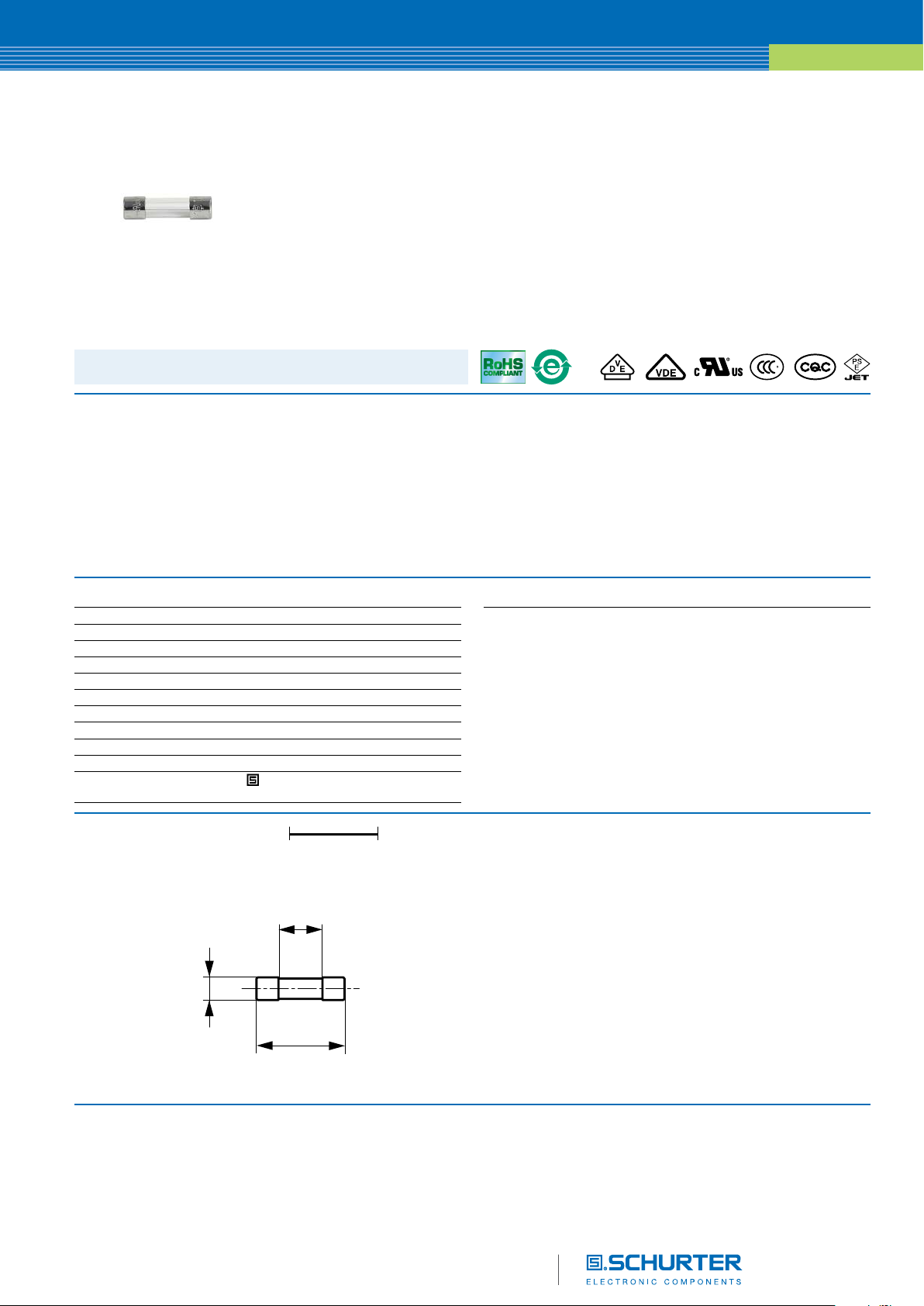

Abmessungen
stik, Schaltvermögen, Prüfzeichen
20 mm
Anwendungen
- Primärschutz in Geräten
Referenzen
Pigtail Typ FST 5x20 Pigtail
Bestückter Sicherungshalter OGN-SMD
Sortimentskasten Sortimentskasten 5x20
Weblinks
pdf-Datenblatt, html-Datenblatt, Allgemeine Produktinformationen,
Zulassungen, CE-Konformitätserklärung, RoHS, CHINA-RoHS, e-Shop,
SCHURTER-Stock-Check, Distributor-Stock-Check, Detailanfrage zu
Typ
-0.2
+0.1
ø 5.2
10
20
±0.2
±0.5
Gerätesicherungen
1
Page 2
FST 5x20
www.schurter.ch/PG01_2
Schmelzzeiten
Nennstrom In 1.5 x In min. 2.1 x In max. 2.75 x In min. 2.75 x In max. 4.0 x In min. 4.0 x In max. 10.0 x In min. 10.0 x In max.
0.02 A 60 min - - - 40 ms 3 s 10 ms 300 ms
0.032 A - 0.1 A 60 min 120 s 200 ms 10 s 40 ms 3 s 10 ms 300 ms
0.125 A - 6.3 A 60 min 120 s 600 ms 10 s 150 ms 3 s 20 ms 300 ms
8 A - 20 A 30 min 120 s 600 ms 10 s 150 ms 3 s 20 ms 300 ms
Varianten
Nennstrom
1) 35 A @ 250 VAC
2) 10 In @ 250 VAC
3) 125 A @ 250 VAC
Nennspan-
[A]
nung [VAC]
0.02 250 1) - 2700 - 100 0.0012 0034.3101
0.032 250 1) 5000 3000 1600 200 0.0019
0.04 250 1) 4000 2100 1600 200 0.0027
0.05 250 1) 3500 950 1600 125 0.0363
0.063 250 1) 3000 1300 1600 200 0.0401
0.08 250 1) 3000 1100 1600 300 0.057
0.1 250 1) 2500 565 1600 155 0.107
0.125 250 1) 2000 400 1600 200 0.064
0.16 250 1) 1900 415 1600 185 0.23
0.2 250 1) 1500 270 1600 200 0.256
0.25 250 1) 1300 210 1600 200 0.238
0.315 250 1) 1100 170 1600 200 0.544
0.4 250 1) 1000 150 1600 200 0.768
0.5 250 1) 900 160 1600 200 3
0.63 250 1) 300 160 1600 300 4.35
0.8 250 1) 250 120 1600 300 3.85
1 250 1) 150 60 1600 200 3.3
1.25 250 1) 150 60 1600 300 5.5
1.6 250 1) 150 60 1600 300 10.5
2 250 1) 150 60 1600 300 16
2.5 250 1) 120 60 1600 400 21.9
3.15 250 1) 100 60 1600 500 47
4 250 2) 100 60 1600 800 68.3
5 250 2) 100 60 1600 900 102
6.3 250 2) 100 60 1600 1000 190
8 250 2) 100 60 4000 1300 275
10 250 2) 100 60 4000 1300 520
12.5 250 3) - 60 - 2500 750
16 250 3) - 60 - 3300 1638
20 250 3) - 60 - 4200 3057
Aus-
schaltver-
mögen
Spannungs
abfall 1.0 In
max. [mV]
-
Spannungs-
abfall 1.0 In
typ. [mV]
Verlustlei-
stung 1.5 In
max. [mW]
Verlustlei-
stung 1.5 In
typ. [mW]
Schmelzin-
tegral 10.0
Intyp. [A²s]
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Nicht Rückstellende Sicherungen
Bestell-Nummer
l
0034.3102
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l l l
l l l
l l l
l l l
l l l
l l l
l l l
l l l
l l l
l l
l l
l l l
l l l
l l
l
0034.3103
l
0034.3104
l
0034.3105
l
0034.3106
l
0034.3107
l
0034.3108
l
0034.3109
l
0034.3110
l
0034.3111
l
0034.3112
l
0034.3113
l
0034.3114
l
0034.3115
l
0034.3116
0034.3117
0034.3118
0034.3119
0034.3120
0034.3121
0034.3122
0034.3123
0034.3124
0034.3125
l
l
l
l
0034.3130
0034.3126
0034.3127
0034.3128
0034.3129
Verpackungseinheit
2
xxxx.xxxx Kleine Verpackung (10 St.)
xxxx.xxxx.G Kartonschachtel 128 x 91 x 60 mm (1000 St.)
Gerätesicherungen
Page 3
Nicht Rückstellende Sicherungen
100000

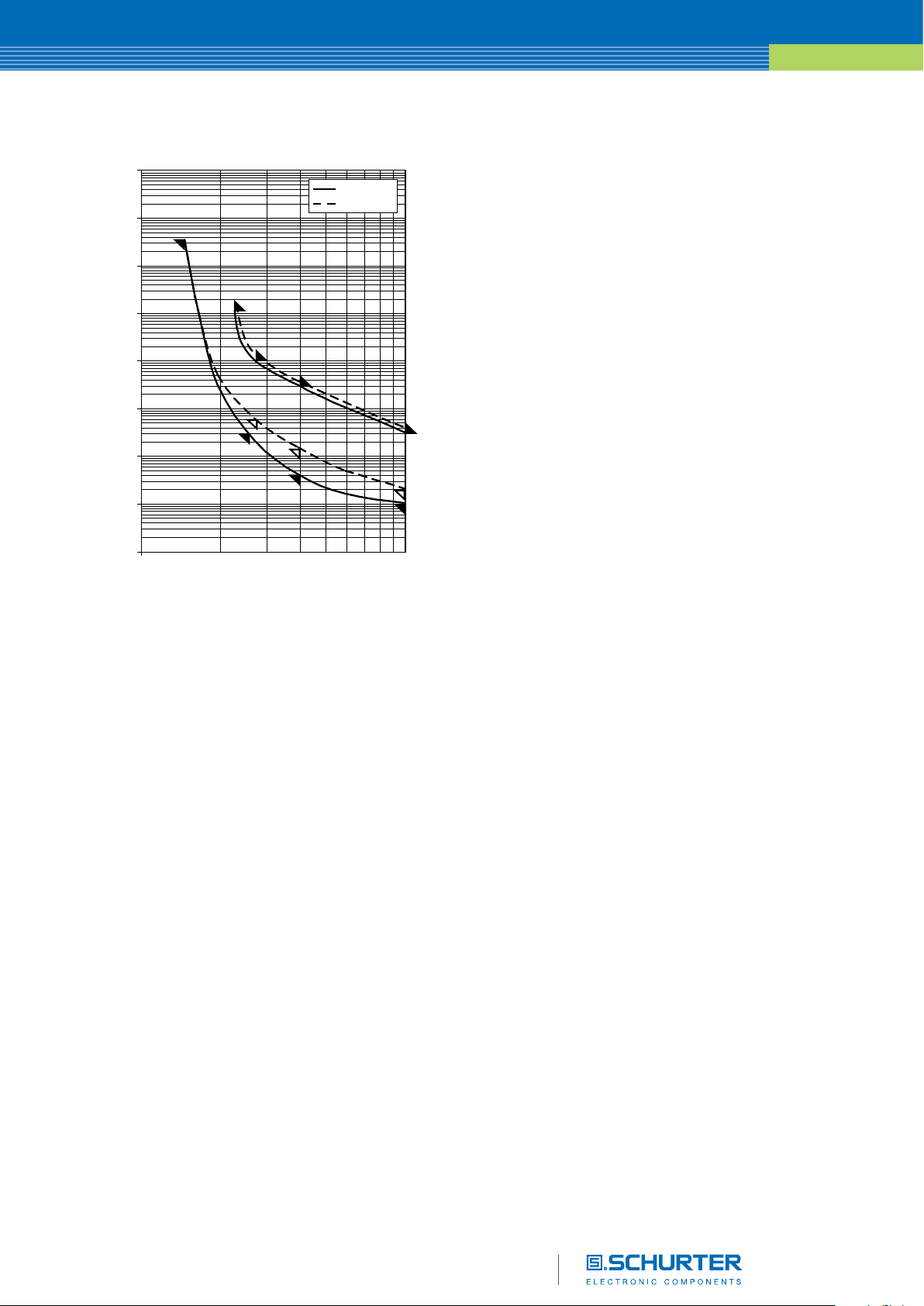

Zeit-Strom-Kennlinien
10000
1000
100
10
Zeit in Sekunden
1
0.1
FST 5x20
www.schurter.ch/PG01_2
0.02–0.1 A
0.125–20 A
0.01
0.001
1
Vielfaches des Nennstromes In
10
Die im Dokument aufgeführten Spezifikationen, Beschreibungen und Darstellungen
basieren auf aktuellen Informationen. Änderungen sind vorbehalten.
Gerätesicherungen
02.09.2013
