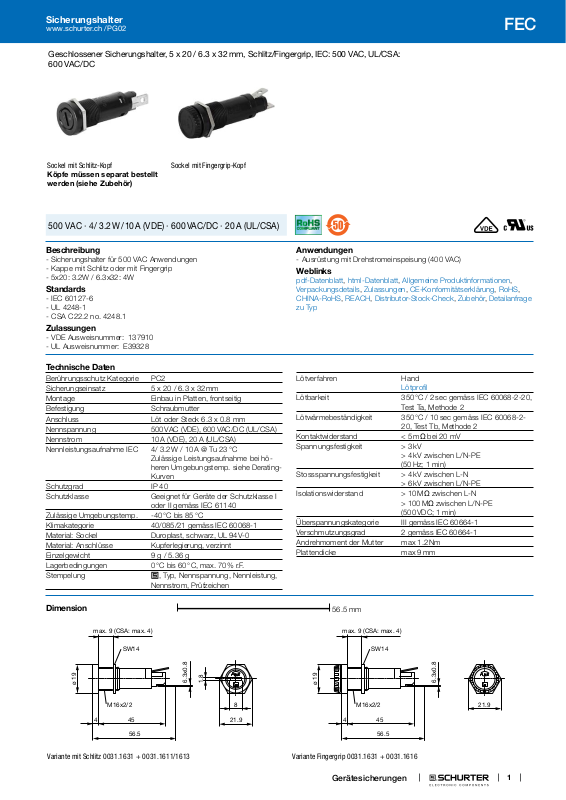

Page 1
Sicherungshalter
www.schurter.ch /PG02
Geschlossener Sicherungshalter, 5 x 20 / 6.3 x 32 mm, Schlitz/Fingergrip, IEC: 500 VAC, UL/CSA:
600 VAC/DC
FEC

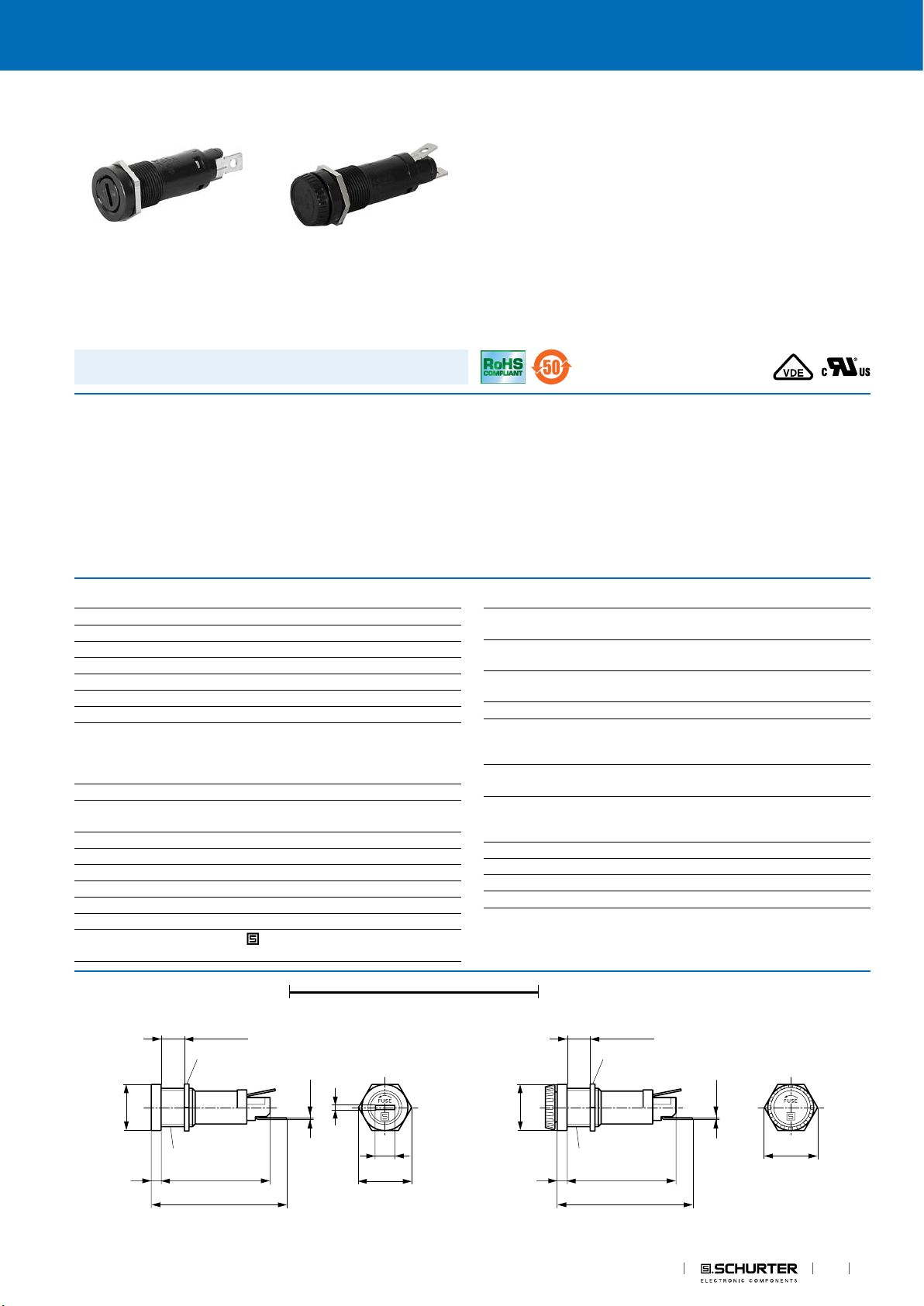

Sockel mit Schlitz-Kopf
Sockel mit Fingergrip-Kopf
Köpfe müssen separat bestellt
werden (siehe Zubehör)
500 VAC · 4/ 3.2 W / 10 A (VDE) · 600 VAC/DC · 20 A (UL/CSA)
Beschreibung
- Sicherungshalter für 500 VAC Anwendungen
- Kappe mit Schlitz oder mit Fingergrip
- 5x20: 3.2W / 6.3x32: 4W
Standards
- IEC 60127-6
- UL 4248-1
- CSA C22.2 no. 4248.1
Zulassungen
- VDE Ausweisnummer: 137910
- UL Ausweisnummer: E39328
Technische Daten
Berührungsschutz Kategorie PC2
Sicherungseinsatz 5 x 20 / 6.3 x 32 mm
Montage Einbau in Platten, frontseitig
Befestigung Schraubmutter
Anschluss Löt oder Steck 6.3 x 0.8 mm
Nennspannung 500 VAC (VDE), 600 VAC/DC (UL/CSA)
Nennstrom 10 A (VDE), 20 A (UL/CSA)
Nennleistungsaufnahme IEC 4/ 3.2 W / 10 A @ Tu 23 °C
Schutzgrad IP 40
Schutzklasse Geeignet für Geräte der Schutzklasse I
Zulässige Umgebungstemp. -40 °C bis 85 °C
Klimakategorie 40/085/21 gemäss IEC 60068-1
Material: Sockel Duroplast, schwarz, UL 94V-0
Material: Anschlüsse Kupferlegierung, verzinnt
Einzelgewicht 9 g / 5.36 g
Lagerbedingungen 0 °C bis 60 °C, max. 70% r.F.
Stempelung , Typ, Nennspannung, Nennleistung,
Zulässige Leistungsaufnahme bei höheren Umgebungstemp. siehe DeratingKurven
oder II gemäss IEC 61140
Nennstrom, Prüfzeichen
Anwendungen
- Ausrüstung mit Drehstromeinspeisung (400 VAC)
Weblinks
pdf-Datenblatt, html-Datenblatt, Allgemeine Produktinformationen,
Verpackungsdetails, Zulassungen, CE-Konformitätserklärung, RoHS,
CHINA-RoHS, REACH, Distributor-Stock-Check, Zubehör, Detailanfrage
zu Typ
Lötverfahren Hand
Lötprofil
Lötbarkeit 350 °C / 2 sec gemäss IEC 60068-2-20,
Test Ta, Methode 2
Lötwärmebeständigkeit 350 °C / 10 sec gemäss IEC 60068-2-
20, Test Tb, Methode 2
Kontaktwiderstand < 5 mΩ bei 20 mV
Spannungsfestigkeit > 3 kV
> 4 kV zwischen L/N-PE
(50 Hz; 1 min)
Stossspannungsfestigkeit > 4 kV zwischen L-N
> 6 kV zwischen L/N-PE
Isolationswiderstand > 10 MΩ zwischen L-N
> 100 MΩ zwischen L/N-PE
(500 VDC; 1 min)
Überspannungskategorie III gemäss IEC 60664-1
Verschmutzungsgrad 2 gemäss IEC 60664-1
Andrehmoment der Mutter max 1.2 Nm
Plattendicke max 9 mm
Dimension
max. 9 (CSA: max. 4)
SW14
ø 19
M16x2/2
445
56.5
Variante mit Schlitz 0031.1631 + 0031.1611/1613
6.3x0.8
1.8
8
21.9
56.5 mm
max. 9 (CSA: max. 4)
SW14
ø 19
M16x2/2
445
56.5
Variante Fingergrip 0031.1631 + 0031.1616
Gerätesicherungen
6.3x0.8
21.9
1
Page 2
FEC
4.0
16.5

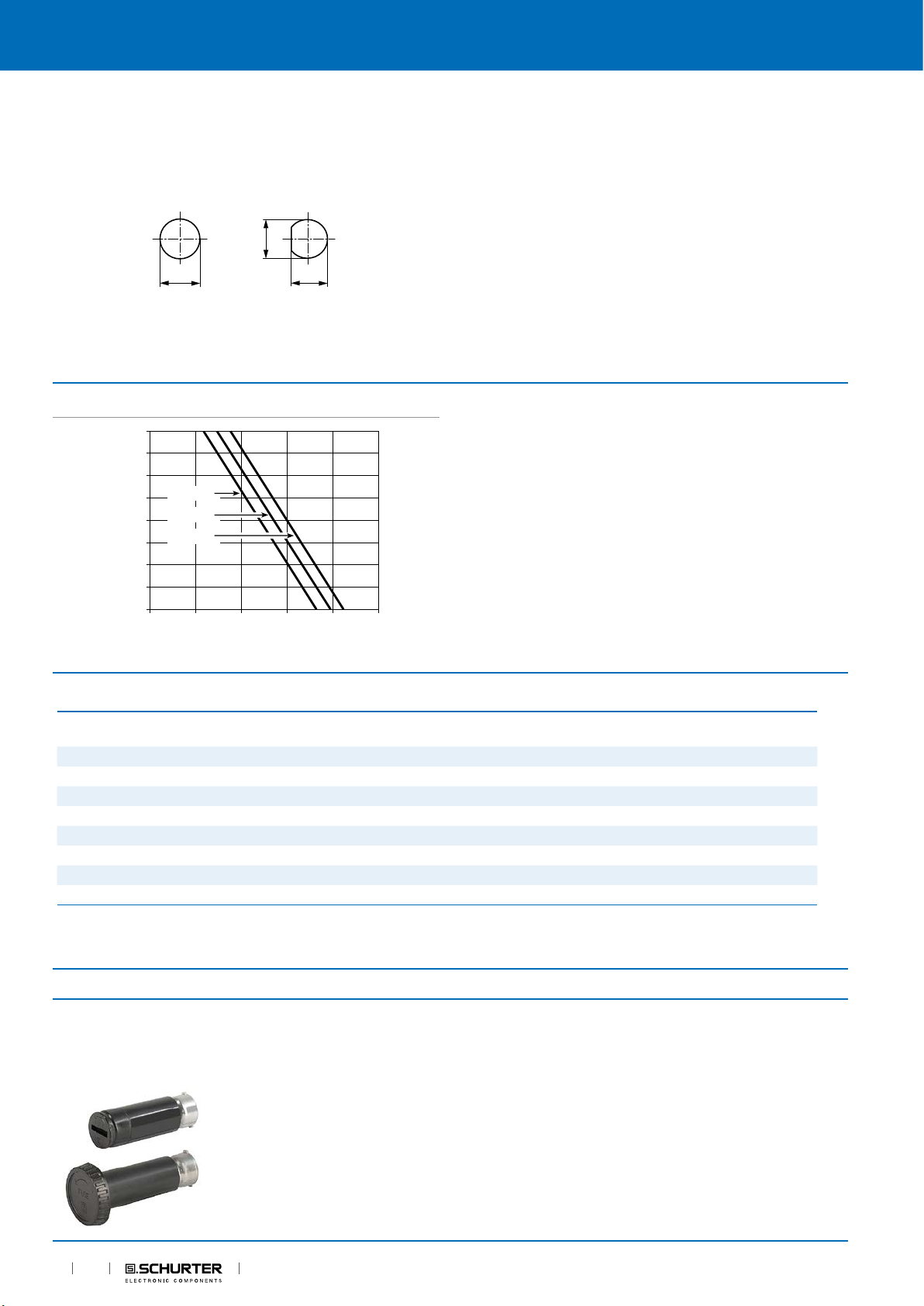

Durchbrüche in Montageplatte
Derating Kurven
3.5
3.0
I = 1.0 I
2.5
I = 0.7 I
2.0
I = << I
1.5
1.0
0.5
zulässige Leistungsaufnahme in Watt
0.0
020406080 100
Umgebungstemperatur Tu °C
Sicherungshalter
www.schurter.ch /PG02
0
+0.15
16
0
-0.3
n
n
n
+0.15
0
15
Alle Varianten
Halter Kappe Sicherungseinsatz Anschluss Schutzgrad Bemerkung Bestell-Nummer
l
l
l
l
l
l
l
l
█ Oft verkauft.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen:http://www.schurter.com/Stock-Check/Produktverfuegbarkeit-SCHURTER
Verpackungseinheit
- 5 x 20 / 6.3 x 32mm Löt IP 40 - 0031.1631
- 5 x 20 / 6.3 x 32mm Steck 6.3 x 0.8 mm IP 40 - 0031.1623
mit Schlitz 6.3 x 32mm Steck 6.3 x 0.8 mm IP 40 0031.1623 + 0031.1613 0031.1622
Fingergrip 6.3 x 32mm Steck 6.3 x 0.8 mm IP 40 0031.1623 + 0031.1616 0031.1624
mit Schlitz 5 x 20mm Steck 6.3 x 0.8 mm IP 40 0031.1623 + 0031.1611 0031.1621
mit Schlitz 5 x 20mm Löt IP 40 0031.1631 + 0031.1611 0031.1632
mit Schlitz 6.3 x 32mm Löt IP 40 0031.1631 + 0031.1613 0031.1633
Fingergrip 6.3 x 32mm Löt IP 40 0031.1631 + 0031.1616 0031.1634
Kartonschachtel (50 St.)
Zwingend erforderliches Zubehör
Beschreibung
█
█
Köpfe zu FEC
Köpfe zu Halter FEC
Die im Dokument aufgeführten Spezifikationen, Beschreibungen und Darstellungen basieren auf aktuellen
2
Gerätesicherungen
Informationen. Änderungen sind vorbehalten. Die dargestellten Angaben werden als korrekt und
zuverlässig angesehen. Allerdings sollten Anwender jedes ausgewählte Produkt unabhängig davon für ihre
eigenen Anwendungen beurteilen und testen.
