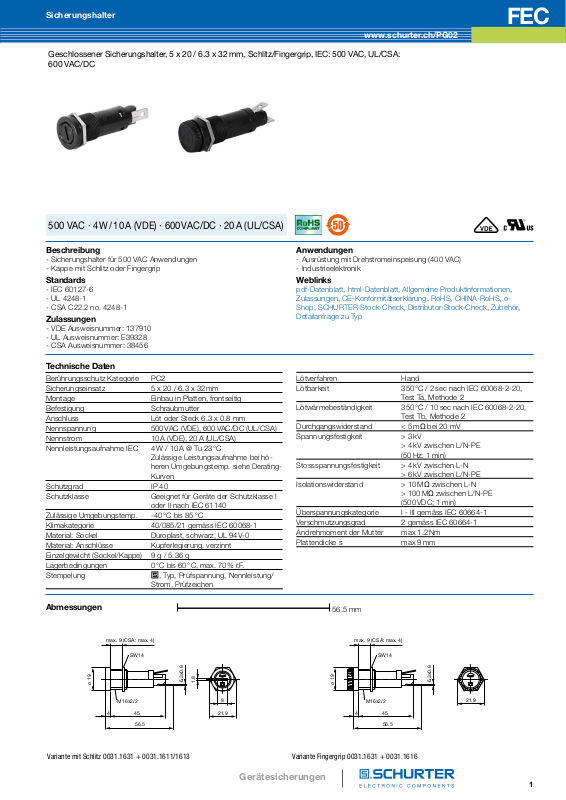

Page 1

Sicherungshalter

56.5

M16x2/2

4 45

SW14

21.9

1.8

ø 19

6.3x0.8

max. 9 (CSA: max. 4)

56.5

21.9

M16x2/2

4 45

SW14

ø 19

6.3x0.8

max. 9 (CSA: max. 4)

www.schurter.ch/PG02

Geschlossener Sicherungshalter, 5 x 20 / 6.3 x 32 mm, Schlitz/Fingergrip, IEC: 500 VAC, UL/CSA: 600 VAC/DC

500 VAC · 4 W / 10 A (VDE) · 600 VAC/DC · 20 A (UL/CSA)

FEC

Beschreibung

- Sicherungshalter für 500 VAC Anwendungen

- Kappe mit Schlitz oder Fingergrip

Standards

- IEC 60127-6

- UL 4248-1

- CSA C22.2 no. 4248-1

Zulassungen

- VDE Ausweisnummer: 137910

- UL Ausweisnummer: E39328

- CSA Ausweisnummer: 38456

Technische Daten

Berührungsschutz Kategorie PC2 Sicherungseinsatz 5 x 20 / 6.3 x 32 mm Montage Einbau in Platten, frontseitig Befestigung Schraubmutter Anschluss Löt oder Steck 6.3 x 0.8 mm Nennspannung 500 VAC (VDE), 600 VAC/DC (UL/CSA) Nennstrom 10 A (VDE), 20 A (UL/CSA) Nennleistungsaufnahme IEC 4 W / 10 A @ Tu 23 °C

Zulässige Leistungsaufnahme bei höheren Umgebungstemp. siehe Derating-

Kurven Schutzgrad IP 40 Schutzklasse Geeignet für Geräte der Schutzklasse I

oder II nach IEC 61140 Zulässige Umgebungstemp. -40 °C bis 85 °C Klimakategorie 40/085/21 gemäss IEC 60068-1 Material: Sockel Duroplast, schwarz, UL 94V-0 Material: Anschlüsse Kupferlegierung, verzinnt Einzelgewicht (Sockel/Kappe) 9 g / 5.36 g Lagerbedingungen 0 °C bis 60 °C, max. 70% r.F. Stempelung , Typ, Prüfspannung, Nennleistung/

Strom, Prüfzeichen

Anwendungen

- Ausrüstung mit Drehstromeinspeisung (400 VAC)

- Industrieelektronik

Weblinks

pdf-Datenblatt, html-Datenblatt, Allgemeine Produktinformationen, Zulassungen, CE-Konformitätserklärung, RoHS, CHINA-RoHS, eShop, SCHURTER-Stock-Check, Distributor-Stock-Check, Zubehör, Detailanfrage zu Typ

Lötverfahren Hand Lötbarkeit 350 °C / 2 sec nach IEC 60068-2-20,

Lötwärmebeständigkeit 350 °C / 10 sec nach IEC 60068-2-20,

Durchgangswiderstand < 5 mΩ bei 20 mV Spannungsfestigkeit > 3 kV

Stossspannungsfestigkeit > 4 kV zwischen L-N

Isolationswiderstand > 10 MΩ zwischen L-N

Überspannungskategorie I - III gemäss IEC 60664-1 Verschmutzungsgrad 2 gemäss IEC 60664-1 Andrehmoment der Mutter max 1.2 Nm Plattendicke s max 9 mm

Test Ta, Methode 2

Test Tb, Methode 2

> 4 kV zwischen L/N-PE (50 Hz; 1 min)

> 6 kV zwischen L/N-PE

> 100 MΩ zwischen L/N-PE (500 VDC; 1 min)

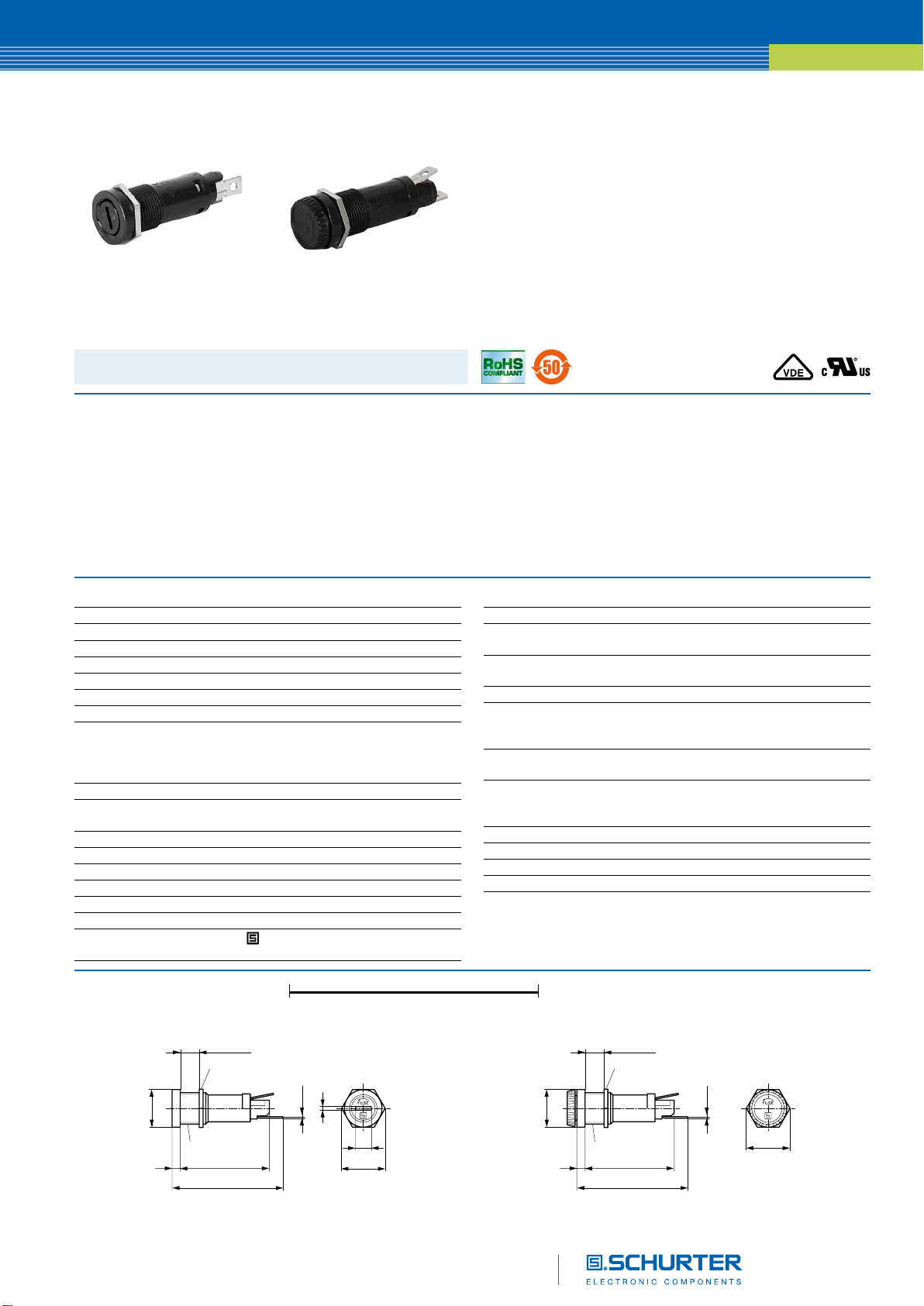

Abmessungen

Variante mit Schlitz 0031.1631 + 0031.1611/1613

Variante Fingergrip 0031.1631 + 0031.1616

Gerätesicherungen

56.5 mm

Page 2

FEC

-0.3

+0.15

16.5

0 20 40 60 80 100

0.5

0.0

I = << I

I = 0.7 I

I = 1.0 I

4.0

1.5

1.0

2.0

3.0

2.5

3.5

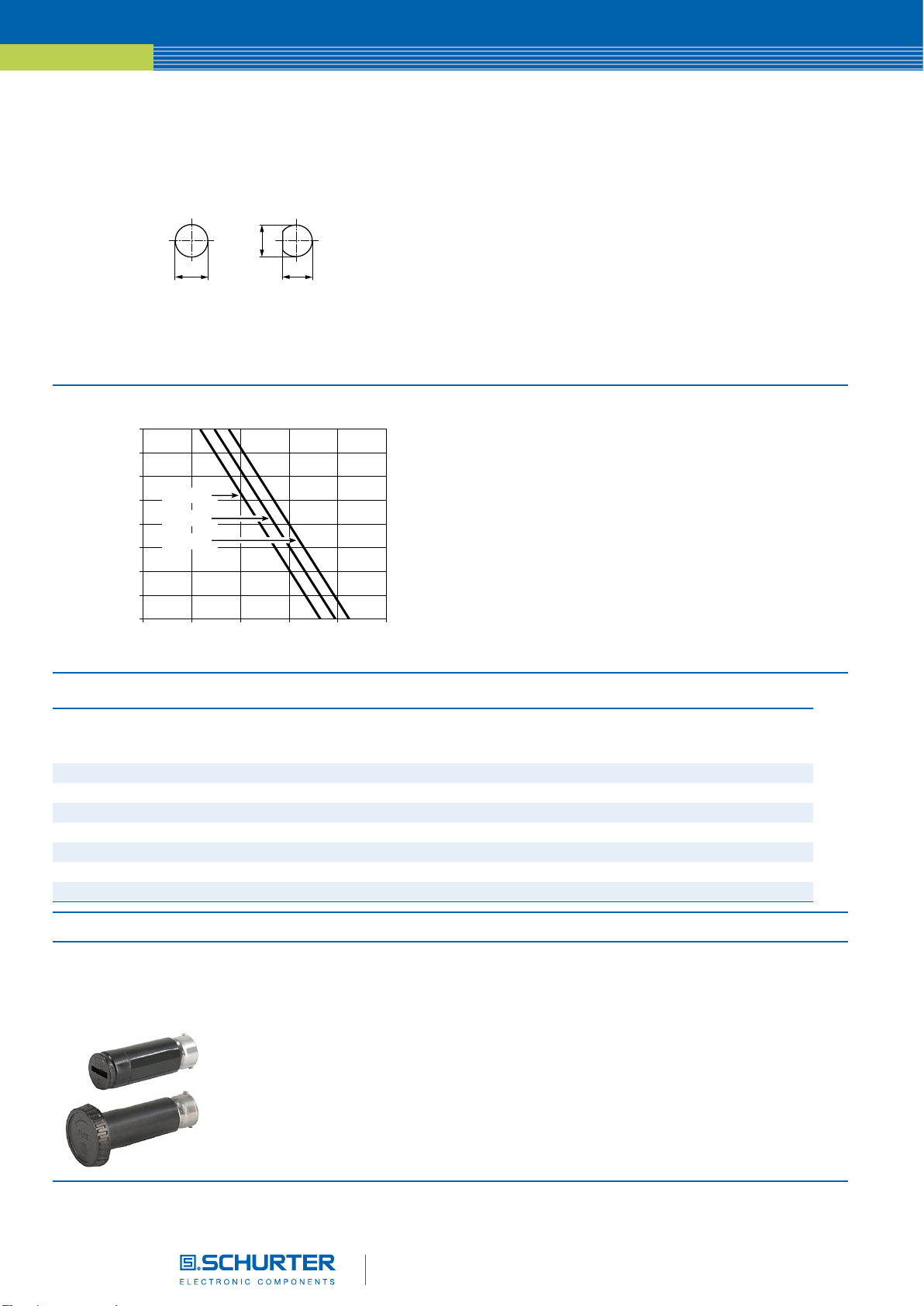

Durchbrüche in Montageplatte

Derating Kurven

Sicherungshalter

www.schurter.ch/PG02

zulässige Leistungsaufnahme in Watt

Umgebungstemperatur Tu °C

Varianten

Halter Kappe Sicherungseinsatz Anschluss Schutzgrad Bemerkung Bestell-Nummer

Verpackungseinheit

- 5 x 20 / 6.3 x 32mm Löt IP 40 - 0031.1631

- 5 x 20 / 6.3 x 32mm Steck 6.3 x 0.8 mm IP 40 - 0031.1623

mit Schlitz 6.3 x 32mm Steck 6.3 x 0.8 mm IP 40 0031.1623 + 0031.1613 0031.1622

Fingergrip 6.3 x 32mm Steck 6.3 x 0.8 mm IP 40 0031.1623 + 0031.1616 0031.1624

mit Schlitz 5 x 20mm Steck 6.3 x 0.8 mm IP 40 0031.1623 + 0031.1611 0031.1621

mit Schlitz 5 x 20mm Löt IP 40 0031.1631 + 0031.1611 0031.1632

mit Schlitz 6.3 x 32mm Löt IP 40 0031.1631 + 0031.1613 0031.1633

Fingergrip 6.3 x 32mm Löt IP 40 0031.1631 + 0031.1616 0031.1634

Kartonschachtel (50 St.)

Zwingend erforderliches Zubehör

Beschreibung

Köpfe zu FEC

Köpfe zu Halter FEC

Die im Dokument aufgeführten Spezifikationen, Beschreibungen und Darstellungen

Gerätesicherungen

basieren auf aktuellen Informationen. Änderungen sind vorbehalten.

24.08.2013
