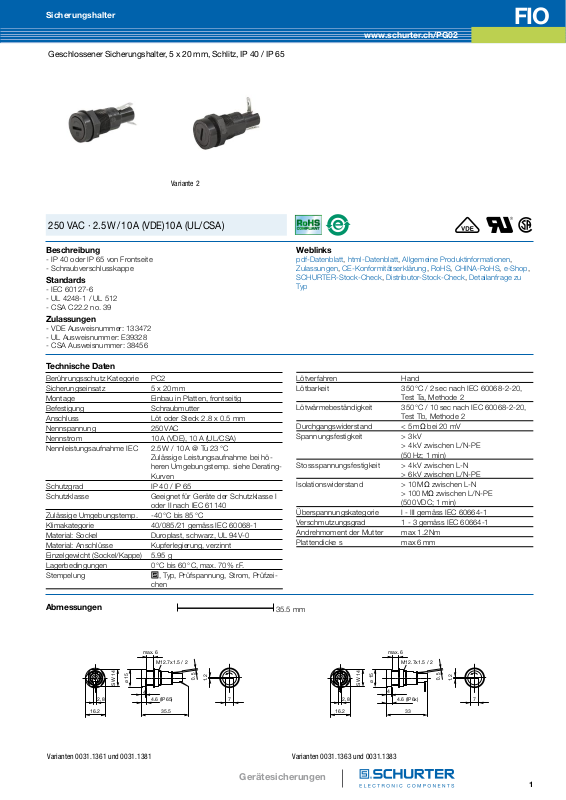

Sicherungshalter
max. 6
2.8
16.2
0.5
4.6 (IP65)
SW 14
ø 15
M12.7x1.5 / 2
1.2
35.5
4
7
max. 6
2.8
16.2
0.5
4.6 (IP6x)
SW 14
ø 15
M12.7x1.5 / 2
1.2
33
7
4
Geschlossener Sicherungshalter, 5 x 20 mm, Schlitz, IP 40 / IP 65
Variante 2
250 VAC · 2.5 W / 10 A (VDE)10 A (UL/CSA)
FIO
www.schurter.ch/PG02
Beschreibung
- IP 40 oder IP 65 von Frontseite
- Schraubverschlusskappe
Standards
- IEC 60127-6
- UL 4248-1 / UL 512
- CSA C22.2 no. 39
Zulassungen
- VDE Ausweisnummer: 133472
- UL Ausweisnummer: E39328
- CSA Ausweisnummer: 38456
Technische Daten
Berührungsschutz Kategorie PC2
Sicherungseinsatz 5 x 20 mm
Montage Einbau in Platten, frontseitig
Befestigung Schraubmutter
Anschluss Löt oder Steck 2.8 x 0.5 mm
Nennspannung 250 VAC
Nennstrom 10 A (VDE), 10 A (UL/CSA)
Nennleistungsaufnahme IEC 2.5 W / 10 A @ Tu 23 °C
Zulässige Leistungsaufnahme bei höheren Umgebungstemp. siehe Derating-
Kurven
Schutzgrad IP 40 / IP 65
Schutzklasse Geeignet für Geräte der Schutzklasse I
oder II nach IEC 61140
Zulässige Umgebungstemp. -40 °C bis 85 °C
Klimakategorie 40/085/21 gemäss IEC 60068-1
Material: Sockel Duroplast, schwarz, UL 94V-0
Material: Anschlüsse Kupferlegierung, verzinnt
Einzelgewicht (Sockel/Kappe) 5.95 g
Lagerbedingungen 0 °C bis 60 °C, max. 70% r.F.
Stempelung , Typ, Prüfspannung, Strom, Prüfzei-
chen
Weblinks
pdf-Datenblatt, html-Datenblatt, Allgemeine Produktinformationen,
Zulassungen, CE-Konformitätserklärung, RoHS, CHINA-RoHS, e-Shop,
SCHURTER-Stock-Check, Distributor-Stock-Check, Detailanfrage zu
Typ
Lötverfahren Hand
Lötbarkeit 350 °C / 2 sec nach IEC 60068-2-20,
Lötwärmebeständigkeit 350 °C / 10 sec nach IEC 60068-2-20,
Durchgangswiderstand < 5 mΩ bei 20 mV
Spannungsfestigkeit > 3 kV
Stossspannungsfestigkeit > 4 kV zwischen L-N
Isolationswiderstand > 10 MΩ zwischen L-N
Überspannungskategorie I - III gemäss IEC 60664-1
Verschmutzungsgrad 1 - 3 gemäss IEC 60664-1
Andrehmoment der Mutter max 1.2 Nm
Plattendicke s max 6 mm
Test Ta, Methode 2
Test Tb, Methode 2
> 4 kV zwischen L/N-PE
(50 Hz; 1 min)
> 6 kV zwischen L/N-PE
> 100 MΩ zwischen L/N-PE
(500 VDC; 1 min)
Abmessungen
Varianten 0031.1361 und 0031.1381
35.5 mm
Varianten 0031.1363 und 0031.1383
Gerätesicherungen
1

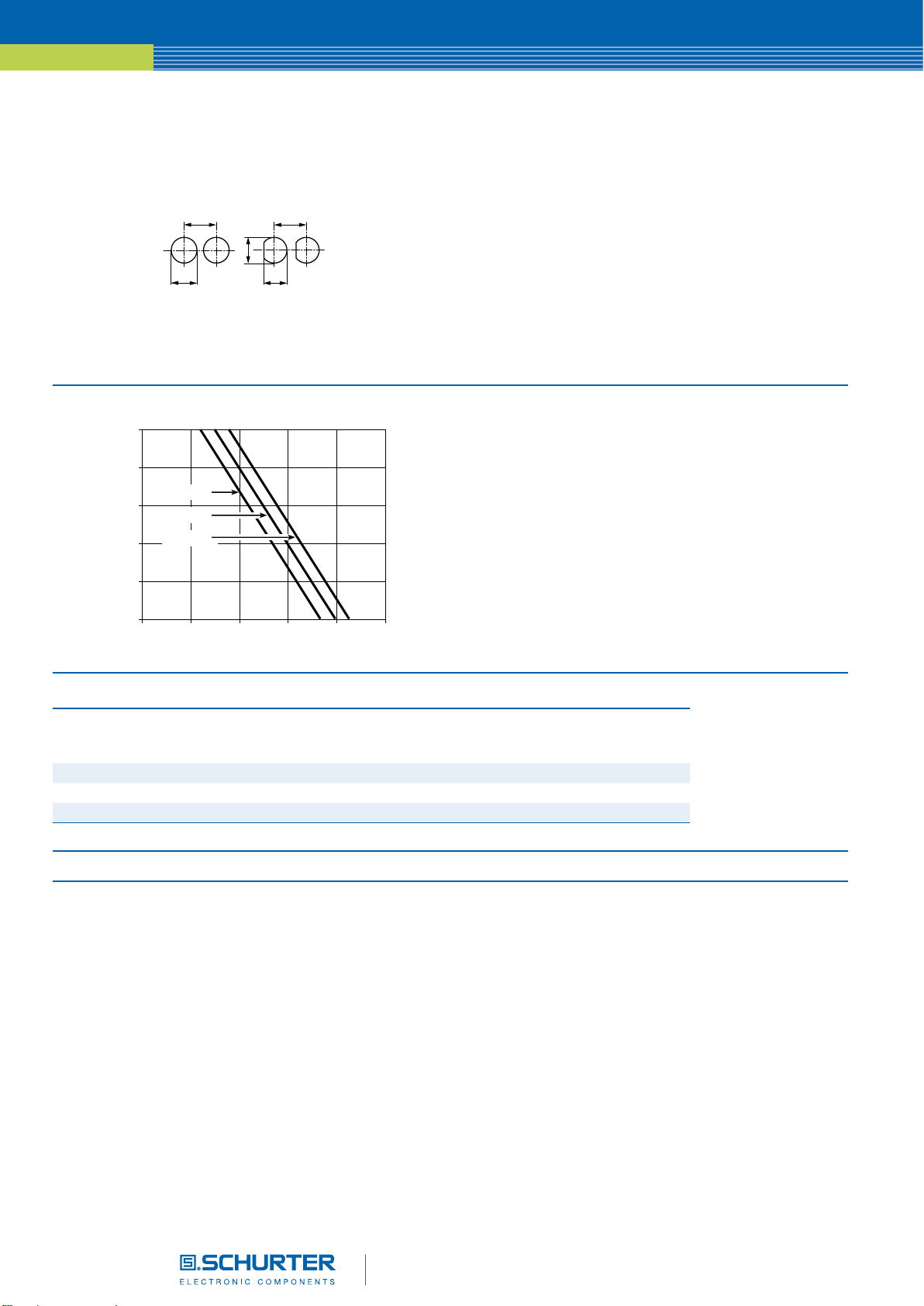

Page 2
FIO
13
0
-0.3
min. 16.3
12
0
-0.1
12.7
0
-0.1
min. 16.3
1.5
1.0
0.5
0.0
2.5
2.0
0 20 40 60 80 100
I = << I
n
I = 0.7 I
n
I = 1.0 I
n
Durchbrüche in Montageplatte
Derating Kurven
Sicherungshalter
www.schurter.ch/PG02
Zul. Leistungsaufnahme in Watt
Umgebungstemperatur Tu in °C
Varianten
Halter Kappe Anschluss Lage des fussseitigen An-
l
l
l
l
Steckanschlüsse auf Anfrage
Verpackungseinheit
mit Schlitz Löt 30° zur Si-achse IP 65 0031.1361
mit Schlitz Löt 90° zur Si-achse IP 65 0031.1363
mit Schlitz Löt 30° zur Si-achse IP 40 0031.1381
mit Schlitz Löt 90° zur Si-achse IP 40 0031.1383
Kartonschachtel (100 St.)
schlusses
Schutzgrad Bestell-Nummer
2
Die im Dokument aufgeführten Spezifikationen, Beschreibungen und Darstellungen
Gerätesicherungen
basieren auf aktuellen Informationen. Änderungen sind vorbehalten.
24.08.2013
