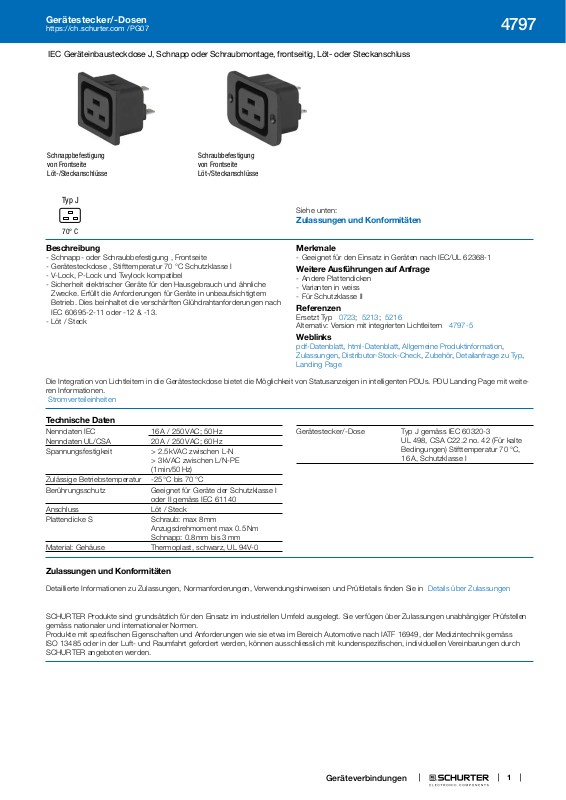

IEC Geräteinbausteckdose J, Schnapp oder Schraubmontage, frontseitig, Löt- oder Steckanschluss
4797

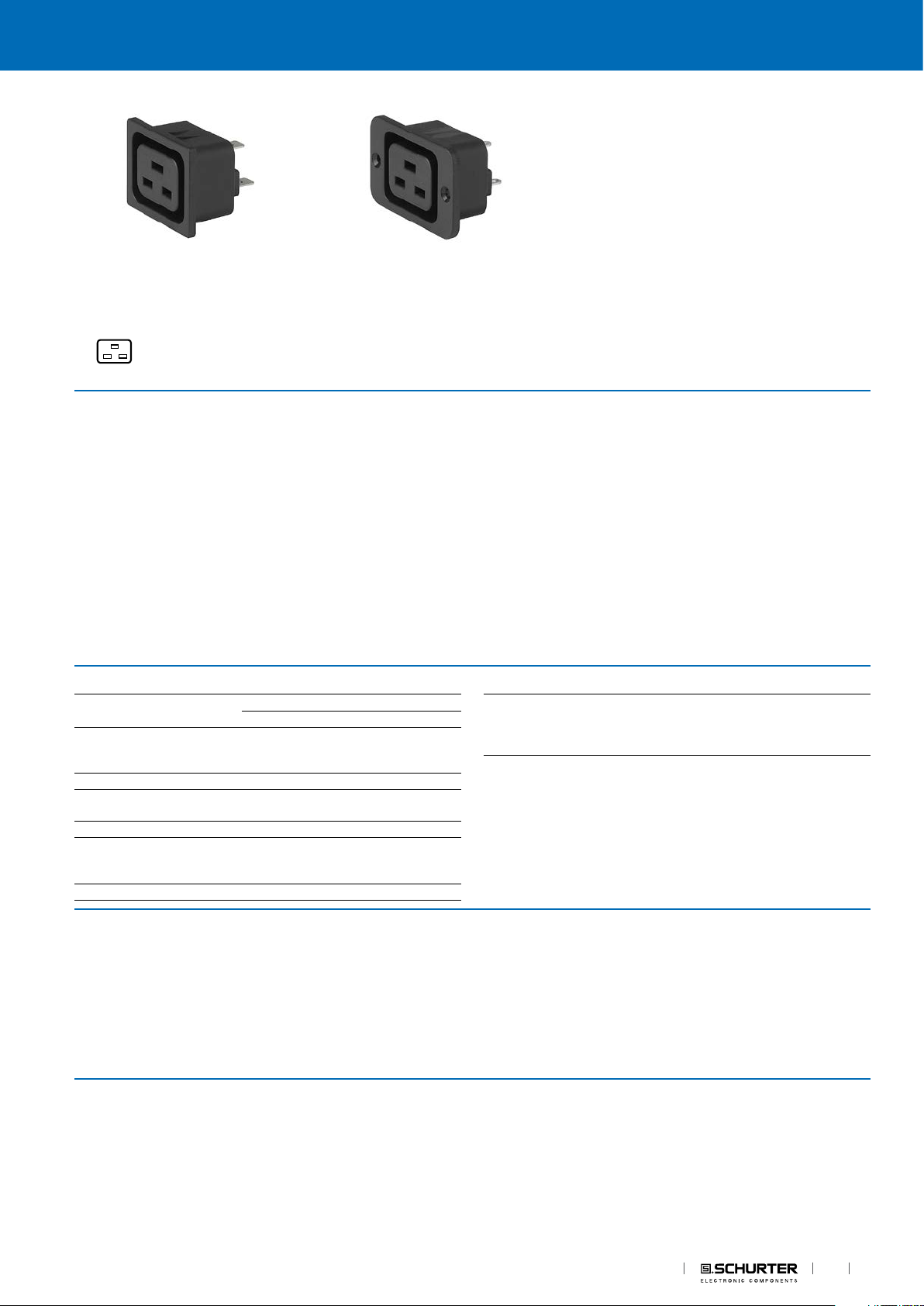

Schnappbefestigung
von Frontseite
Löt-/Steckanschlüsse
Schraubbefestigung
von Frontseite
Löt-/Steckanschlüsse
Typ J
Siehe unten:
Zulassungen und Konformitäten
70° C
Beschreibung
- Schnapp- oder Schraubbefestigung , Frontseite
- Gerätesteckdose , Stifttemperatur 70 °C Schutzklasse I
- V-Lock, P-Lock und Twylock kompatibel
- Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche
Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem
Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach
IEC 60695-2-11 oder -12 & -13.
- Löt / Steck
Merkmale
- Geeignet für den Einsatz in Geräten nach IEC/UL 62368-1
Weitere Ausführungen auf Anfrage
- Andere Plattendicken
- Varianten in weiss
- Für Schutzklasse II
Referenzen
Ersetzt Typ 0723; 5213; 5216
Alternativ: Version mit integrierten Lichtleitern 4797-5
Weblinks
pdf-Datenblatt, html-Datenblatt, Allgemeine Produktinformation,
Zulassungen, Distributor-Stock-Check, Zubehör, Detailanfrage zu Typ,
Landing Page
Die Integration von Lichtleitern in die Gerätesteckdose bietet die Möglichkeit von Statusanzeigen in intelligenten PDUs. PDU Landing Page mit weiteren Informationen.
Stromverteileinheiten
Technische Daten
Nenndaten IEC 16 A / 250 VAC; 50 Hz
Nenndaten UL/CSA 20 A / 250 VAC; 60 Hz
Spannungsfestigkeit > 2.5 kVAC zwischen L-N
> 3 kVAC zwischen L/N-PE
(1 min/50 Hz)
Zulässige Betriebstemperatur -25 °C bis 70 °C
Berührungsschutz Geeignet für Geräte der Schutzklasse I
oder II gemäss IEC 61140
Anschluss Löt / Steck
Plattendicke S Schraub: max 8 mm
Anzugsdrehmoment max 0.5 Nm
Schnapp: 0.8 mm bis 3 mm
Material: Gehäuse Thermoplast, schwarz, UL 94V-0
Gerätestecker/-Dose Typ J gemäss IEC 60320-3
UL 498, CSA C22.2 no. 42 (Für kalte
Bedingungen) Stifttemperatur 70 °C,
16 A, Schutzklasse I
Zulassungen und Konformitäten
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen
gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss
ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch
SCHURTER angeboten werden.
Geräteverbindungen
1
Page 2
4797
Gerätestecker/-Dosen
https://ch.schurter.com /PG07
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte
gestellt werden.
Zulassung Referenztyp: 4797
Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
VDE Zulassungen VDE Ausweisnummer: 40040106
UL Zulassungen UL UL Ausweisnummer: E103791
CCC Zulassungen CCC CCC Ausweisnummer: 2016180204002357
Produktnormen
Produktnormen, welche referenziert werden
Organisation Design Norm Beschreibung
Ausgelegt gemäss IEC 60320-1 Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss IEC 60320-3 Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss UL 498 Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss CSA C22.2 no. 42 Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungs-
anschlüsse
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
Organisation Design Norm Beschreibung
Ausgelegt für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik
Ausgelegt für Anwendungen gemäss IEC 60335-1 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwe-
- Teil 1: Sicherheitsanforderungen
cke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb.
Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 606952-11 oder -12 & -13.
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
Identifikation Details Aussteller Beschreibung
CE-Konformitätserklärung SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung
UKCA-Konformitätserklärung SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Bri-
RoHS SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in
REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung,
SCHURTER AG V-Lock Auszugssicherungen basieren auf einer passenden Stecker-
White Paper Glühdrahtprüfung SCHURTER AG Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem
765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt
sind.
tischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz:
"REACH") in Kraft.
Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum
Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert
ein ungewolltes Trennen des Stecksystems.
Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC
60695-2-11 oder -12 & -13.
2
Geräteverbindungen
Page 3
Gerätestecker/-Dosen
https://ch.schurter.com /PG07

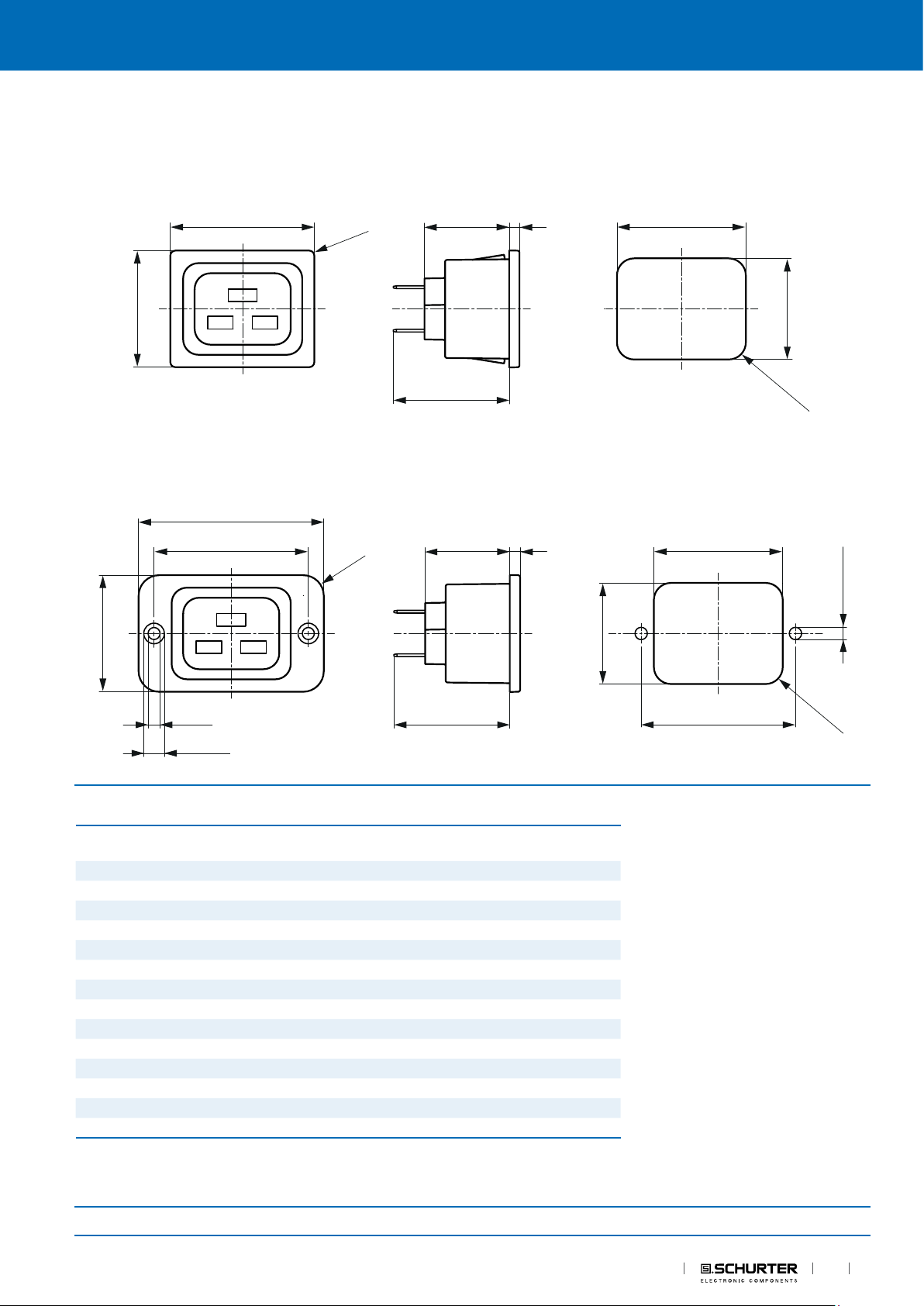

Abmessungen [mm]
Schnappbefestigung von Frontseite
42
34
Schraubbefestigung von Frontseite
R 1.5
34.1
4797
+0.2
-0
324.7
37.6
+0.2
-0
29.5
R 5 max.
54
45
324.7
R 6
34
Ø 3.5
Ø 6x90°
34.1
Alle Varianten
Plattenmontage Plattendicke s [mm] Anschluss Schutzklasse Bestell-Nummer
Schraub - Lötanschlüsse I 4797.3000
Schraub - Steckanschlüsse 6.3 x 0.8 mm I 4797.0000
Schnapp 1 Lötanschlüsse I 4797.3010
Schnapp 1.2 Lötanschlüsse I 4797.3012
Schnapp 1.5 Lötanschlüsse I 4797.3015
Schnapp 2 Lötanschlüsse I 4797.3020
Schnapp 2.5 Lötanschlüsse I 4797.3025
Schnapp 3 Lötanschlüsse I 4797.3030
Schnapp 1 Steckanschlüsse 6.3 x 0.8 mm I 4797.0010
Schnapp 1.2 Steckanschlüsse 6.3 x 0.8 mm I 4797.0012
Schnapp 1.5 Steckanschlüsse 6.3 x 0.8 mm I 4797.0015
Schnapp 2 Steckanschlüsse 6.3 x 0.8 mm I 4797.0020
Schnapp 2.5 Steckanschlüsse 6.3 x 0.8 mm I 4797.0025
Schnapp 3 Steckanschlüsse 6.3 x 0.8 mm I 4797.0030
+0.2
-0
29.5
+0.2
-0
37.6
3.6/M3
Ø
R 5 max.
±0.1
45
█
█
█
█
█
█ Oft verkauft.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen:https://www.schurter.com/de/Stock-Check/
Produktverfuegbarkeit-SCHURTER
Verpackungseinheit
50 ST
Geräteverbindungen
3
Page 4
4797

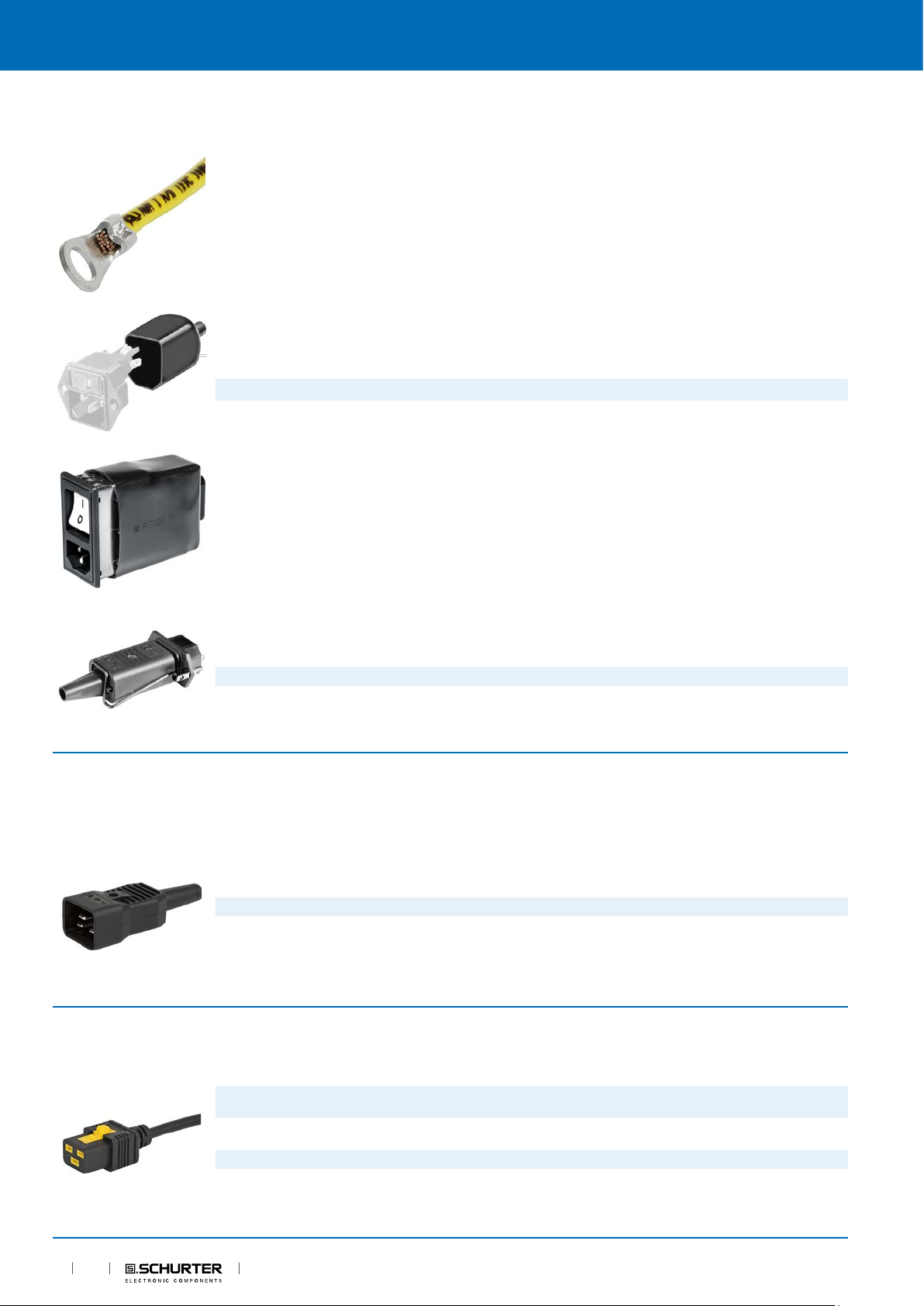

Zubehör
Gerätestecker/-Dosen
https://ch.schurter.com /PG07
Beschreibung
Kabelkonfektionierung
Kabelbaum für SCHURTER-Produkte
Diverse Abdeckung
Rückseitige Schutzabdeckung
0859.0075
Passende Stecker
RC320
Rückseitige Abdeckung für Gerätestecker
Sicherungsbügel
Auszugssicherung für Kabelstecker
Senkkopf, J 4700.0009
Flachkopf, L 4700.0011
Kategorie / Beschreibung
Geräteanschlussstecker Übersicht komplett
4796, Montage: Anschlussleitung, Kabel, Geräteanschlussstecker: IEC I 4796
4789, Montage: Anschlussleitung, Schraub, Geräteanschlussstecker: IEC I 4789
Passende Stecker verriegelt
Netzweiterverbindungsleitung Übersicht komplett
VAC19KS, Weiterverbindung, V-Lock Verriegelung, 2.0 m, Gerätesteckdose IEC C19, H05VV-F3G1.5 / SJT 3x14 AWG,
schwarz
VAC19KS, Weiterverbindung, V-Lock Verriegelung, 3.0 m, Gerätesteckdose IEC C19, H05VV-F3G1.5 / SJT 3x14 AWG,
schwarz
VAC19KS, Weiterverbindung, V-Lock Verriegelung, 1.0 m, Gerätesteckdose IEC C19, H05VV-F3G1.5, schwarz 6051.2147
VAC19KS, Weiterverbindung, V-Lock Verriegelung, 1.0 m, Gerätesteckdose IEC C19, H05VV-F3G1.5 / SJT 3x14 AWG,
schwarz
4
Geräteverbindungen
3-100-362
3-100-363
6051.2197
Die im Dokument aufgeführten Spezifikationen, Beschreibungen und Darstellungen basieren auf aktuellen
Informationen. Änderungen sind vorbehalten. Die dargestellten Angaben werden als korrekt und
zuverlässig angesehen. Allerdings sollten Anwender jedes ausgewählte Produkt unabhängig davon für ihre
eigenen Anwendungen beurteilen und testen.
16.09.2021
