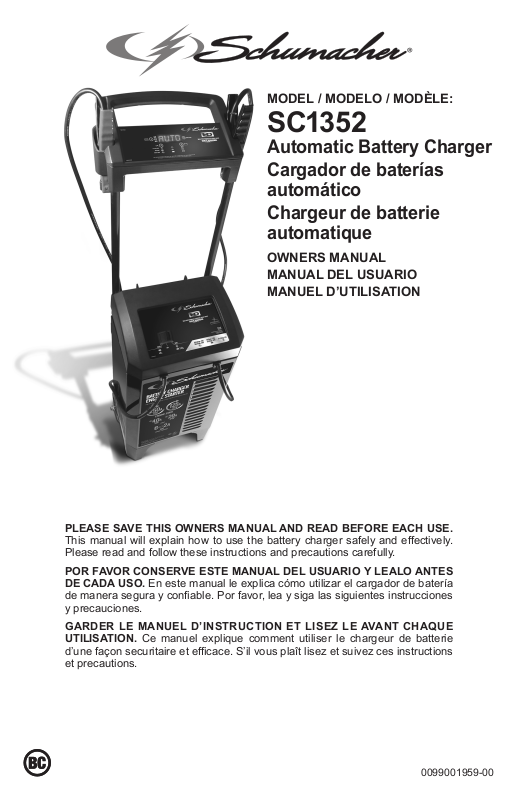

MODEL / MODELO / MODÈLE:

SC1352

Automatic Battery Charger Cargador de baterías

automático Chargeur de batterie

automatique

OWNERS MANUAL MANUAL DEL USUARIO MANUEL D’UTILISATION

PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE.

This manual will explain how to use the battery charger safely and effectively. Please read and follow these instructions and precautions carefully.

POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES DE CADA USO. En este manual le explica cómo utilizar el cargador de batería

de manera segura y conable. Por favor, lea y siga las siguientes instrucciones

y precauciones.

GARDER LE MANUEL D’INSTRUCTION ET LISEZ LE AVANT CHAQUE UTILISATION. Ce manuel explique comment utiliser le chargeur de batterie

d’une façon securitaire et efcace. S’il vous plaît lisez et suivez ces instructions

et precautions.

0099001959-00

CONTENTS

IMPORTANT SAFETY INSTRUCTIONS ..................................................................................... 4

PERSONAL SAFETY PRECAUTIONS ........................................................................................ 4

PREPARING TO CHARGE ........................................................................................................... 5

CHARGER LOCATION ................................................................................................................. 5

DC CONNECTION PRECAUTIONS ............................................................................................ 5

FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE ................................ 5

FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE ........................................ 6

GROUNDING AND AC POWER CORD CONNECTIONS ......................................................... 6

ASSEMBLY INSTRUCTIONS ....................................................................................................... 6

CONTROL PANEL .........................................................................................................................7

OPERATING INSTRUCTIONS ..................................................................................................... 8

DISPLAY MESSAGES ................................................................................................................ 11

MAINTENANCE AND CARE ...................................................................................................... 11

TROUBLESHOOTING ................................................................................................................ 12

BEFORE RETURNING FOR REPAIRS ..................................................................................... 13

SPECIFICATIONS .......................................................................................................................13

LIMITED WARRANTY .................................................................................................................14

WARRANTY CARD .....................................................................................................................39

CONTENIDOS

INSTRUCCIONES IMPORTANTES DE SEGURIDAD .............................................................. 15

PRECAUCIONES DE SEGURIDAD PERSONAL ..................................................................... 15

PREPARACIÓN PARA LA CARGA ............................................................................................16

UBICACIÓN DEL CARGADOR ..................................................................................................16

PRECAUCIONES DE CONEXIÓN EN CC ................................................................................16

SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO ........... 17

SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO ... 17

CONEXIONES A TIERRA Y ENERGÍA DE CA ..........................................................................18

INSTRUCCIONES DE MONTAJE .............................................................................................. 18

PANEL DE CONTROL ................................................................................................................18

INSTRUCCIONES DE OPERACIÓN .........................................................................................20

MUESTRA DE MENSAJES ........................................................................................................ 23

MANTENIMIENTO Y CUIDADO ................................................................................................. 24

LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS ............................................................... 24

ANTES DE DEVOLVER A REPARACIONES ............................................................................. 25

ESPECIFICACIONES ................................................................................................................. 25

GARANTÍA LIMITADA ................................................................................................................. 26

TARJETA DE GARANTÍA ............................................................................................................39

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ IMPORTANTES .......................................................................... 27

MESURES DE SÉCURITÉ PERSONNELLE ............................................................................. 27

PRÉPARATION POUR LE CHARGEMENT ...............................................................................28

EMPLACEMENT DU CHARGEUR.............................................................................................28

PRÉCAUTIONS SUR LA CONNEXION C.C..............................................................................28

ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE DANS UN VÉHCULE .............28

ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE HORS DU VÉHICULE............29

MISE À LA TERRE ET CORDON D’ÉNERGIE CA ....................................................................29

DIRECTIVES D’ASSEMBLAGE .................................................................................................30

PANNEAU DE CONTRÔLE ........................................................................................................ 30

CONSIGNES D’UTILISATION .................................................................................................... 31

MESSAGES D’AFFICHAGE ....................................................................................................... 34

MAINTENANCE ET ENTRETIEN ............................................................................................... 35

TABLEAU DE DÉPANNAGE .......................................................................................................35

AVANT DE RETOURNER POUR LES RÉPARATIONS ............................................................ 37

SPÉCIFICATIONS .......................................................................................................................37

GARANTIE LIMITÉE ................................................................................................................... 38

CARTE DE GARANTIE ............................................................................................................... 40

1. IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS.

1.1 SAVE THESE INSTRUCTIONS –

This manual contains important safety and operating instructions.

1.2 Keep out of reach of children.

1.3 Do not expose the charger to rain or snow.

1.4 Use of an attachment not recommended

or sold by the battery charger

manufacturer may result in a risk of re,

electric shock or injury to persons.

1.5 To reduce the risk of damage to electric

plug and cord, pull by the plug rather than

the cord when disconnecting charger.

1.6 An extension cord should not be used

unless absolutely necessary. Use of

improper extension cord could result

in a risk of re and electric shock. If an extension cord must be used, make sure:

• The pins on plug of extension cord are

the same number, size and shape as

those of plug on charger.

• The extension cord is properly wired and in good electrical condition.

• The wire size is large enough for AC

ampere rating of charger as specied in

section 8.

1.7 Do not operate charger with damaged cord

or plug – have the cord or plug replaced by an authorized service provider.

1.8 Do not operate charger if it has received

a sharp blow, been dropped, or otherwise damaged in any way; take it to a qualied

serviceman.

1.9 Do not disassemble charger; take it to

a qualied serviceman when service or

repair is required. Incorrect reassembly

may result in a risk of electric shock or re.

1.10 To reduce risk of electric shock, unplug

charger from outlet before attempting any maintenance or cleaning. Turning off controls will not reduce this risk.

1.11 WARNING: RISK OF EXPLOSIVE GASES.

a. WORKING IN VICINITY OF A LEAD-

ACID BATTERY IS DANGEROUS. BATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL BATTERY OPERATION. FOR THIS REASON, IT IS OF UTMOST IMPORTANCE THAT YOU FOLLOW THE INSTRUCTIONS EACH TIME YOU USE THE CHARGER.

b. To reduce risk of battery explosion,

follow these instructions and those published by battery manufacturer and manufacturer of any equipment you intend to use in vicinity of battery. Review cautionary markings on these products and on engine.

2. PERSONAL SAFETY PRECAUTIONS

2.1 Consider having someone close enough

by to come to your aid when you work near a lead-acid battery.

2.2 Have plenty of fresh water and soap

nearby in case battery acid contacts skin, clothing, or eyes.

2.3 Wear complete eye protection and

clothing protection. Avoid touching eyes while working near battery.

2.4 If battery acid contacts skin or clothing,

wash immediately with soap and water.

If acid enters eye, immediately ood

eye with running cold water for at least 10 minutes and get medical attention immediately.

2.5 NEVER smoke or allow a spark or ame

in vicinity of battery or engine.

2.6 Be extra cautious to reduce risk of

dropping a metal tool onto battery. It might spark or short-circuit battery or other electrical part that may cause explosion.

2.7 Remove personal metal items such as

rings, bracelets, necklaces, and watches

when working with a lead-acid battery. A lead-acid battery can produce a shortcircuit current high enough to weld a ring

or the like to metal, causing a severe burn.

2.8 Use charger for charging only LEADACID (STD, AGM, GEL or deep-cycle)

rechargeable batteries. It is not intended to supply power to a low voltage electrical system other than in a starter-motor application. Do not use battery charger for charging dry-cell batteries that are commonly used with home appliances. These batteries may burst and cause injury to persons and damage to property.

2.9 NEVER charge a frozen battery.

2.10 WARNING: This product contains one

or more chemicals known to the State

of California to cause cancer and birth defects or other reproductive harm.

• 4 •

3. PREPARING TO CHARGE

3.1 If necessary to remove battery from

vehicle to charge, always remove grounded terminal from battery rst. Make sure all accessories in the vehicle are off,

so as not to cause an arc.

3.2 Be sure area around battery is well

ventilated while battery is being charged.

3.3 Clean battery terminals. Be careful to

keep corrosion from coming in contact with eyes.

3.4 Add distilled water in each cell until

battery acid reaches level specied by battery manufacturer. Do not overll. For a

4. CHARGER LOCATION

4.1 Locate charger as far away from battery

as DC cables permit.

4.2 Never place charger directly above

battery being charged; gases from battery will corrode and damage charger.

5. DC CONNECTION PRECAUTIONS

5.1 Connect and disconnect DC output clips

only after setting any charger switches to “off” position and removing AC cord from electric outlet. Never allow the clips of

battery without removable cell caps, such as valve regulated lead acid batteries,

carefully follow manufacturer’s recharging instructions.

3.5 Study all battery manufacturer’s specic precautions while charging and

recommended rates of charge.

3.6 Determine voltage of battery by referring to car owner’s manual and make sure that output voltage selector switch is set at correct voltage. If charger has adjustable

charge rate, charge battery initially at

lowest rate.

4.3 Never allow battery acid to drip on

charger when reading electrolyte specic gravity or lling battery.

4.4 Do not operate charger in a closed-in area or restrict ventilation in any way.

4.5 Do not set a battery on top of charger.

charger to touch each other. Clips may be energized and they may spark.

5.2 Attach clips to battery and chassis, as

indicated in sections 6 and 7.

6. FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE

WARNING: A SPARK NEAR THE BATTERY MAY CAUSE A BATTERY EXPLOSION. TO REDUCE THE RISK OF A SPARK NEAR THE BATTERY:

6.1 Position AC and DC cords to reduce risk

of damage by hood, door, or moving

engine part.

6.2 Stay clear of fan blades, belts, pulleys, and

other parts that can cause injury to persons.

6.3 Check polarity of battery posts. POSITIVE

(POS, P, +) battery post usually has larger diameter than NEGATIVE (NEG, N,–) post.

6.4 Determine which post of battery is

grounded (connected) to the chassis. If

negative post is grounded to chassis (as

in most vehicles), see (6.5). If positive post is grounded to the chassis, see (6.6).

6.5 For negative-grounded vehicle, connect

POSITIVE (RED) clip from battery charger to POSITIVE (POS, P, +) ungrounded post of battery. Connect NEGATIVE (BLACK)

clip to vehicle chassis or engine block away from battery. Do not connect clip to

carburetor, fuel lines, or sheet-metal body

parts. Connect to a heavy gauge metal part of the frame or engine block.

6.6 For positive-grounded vehicle, connect NEGATIVE (BLACK) clip from battery charger to NEGATIVE (NEG, N, –)

ungrounded post of battery. Connect

POSITIVE (RED) clip to vehicle chassis

or engine block away from battery. Do

not connect clip to carburetor, fuel lines,

or sheet-metal body parts. Connect to a heavy gauge metal part of the frame or engine block.

6.7 When disconnecting charger, turn switches to off, disconnect AC cord, remove clip from vehicle chassis, and

then remove clip from battery terminal.

6.8 See Operating Instructions for length of charge information.

• 5 •

7. FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE

WARNING: A SPARK NEAR THE BATTERY MAY CAUSE A BATTERY EXPLOSION. TO REDUCE THE RISK OF A SPARK NEAR THE BATTERY:

7.1 Check polarity of battery posts. POSITIVE

(POS, P, +) battery post usually has a larger diameter than NEGATIVE (NEG, N, –) post.

7.2 Attach at least a 24-inch-long 6-gauge

(AWG) insulated battery cable to NEGATIVE (NEG, N, –) battery post.

7.3 Connect POSITIVE (RED) charger clip to

POSITIVE (POS, P, +) post of battery.

7.4 Position yourself and free end of cable as

far away from battery as possible – then

connect NEGATIVE (BLACK) charger clip

to free end of cable.

7.5 Do not face battery when making nal

connection.

7.6 When disconnecting charger, always do

so in reverse sequence of connecting

procedure and break rst connection

while as far away from battery as practical.

7.7 A marine (boat) battery must be removed

and charged on shore. To charge it on board requires equipment specially designed for marine use.

8. GROUNDING AND AC POWER CORD CONNECTIONS

8.1 This battery charger is for use on a nominal

120 volt circuit and has a grounded plug.

The charger must be grounded, to reduce

the risk of electric shock. The plug must be plugged into an outlet that is properly installed and grounded in accordance with all local codes and ordinances. The plug

pins must t the receptacle (outlet). Do not

use with an ungrounded system.

8.2 DANGER: Never alter the AC cord or

plug provided – if it does not t the outlet,

have a proper grounded outlet installed

by a qualied electrician. An improper

connection can result in a risk of an electric shock or electrocution.

NOTE: Pursuant to Canadian

Regulations, use of an adapter plug is not allowed in Canada. Use of an

adapter plug in the United States is not

recommended and should not be used.

8.3 USING AN EXTENSION CORD

The use of an extension cord is not recommended. If you must use an

extension cord, follow these guidelines:

• Pins on plug of extension cord must be

the same number, size, and shape as

those of plug on charger.

• Ensure that the extension cord is properly wired and in good electrical condition.

• Wire size must be large enough for the AC

ampere rating of charger, as specied:

Length of cord (feet) 25 50 100 150 AWG* size of cord 10 10 10 8

*AWG-American Wire Gauge

9. ASSEMBLY INSTRUCTIONS

9.1 It is important to fully assemble your

charger before use. Remove all cord wraps and uncoil the cables prior to

using the battery charger. Follow these

instructions for assembly.

Parts Included

(2) #8 x 0.25" screws (A) (2) #10 x 1.0" screws (B) (1) handle

Tools Needed

Phillips-head screwdriver (not included)

9.2 Attach the handle: Place each end of

handle into its bracket, aligning with the

screw holes. Insert screws as shown.

Plug the cable into the port, as shown (C). IMPORTANT: Port is ONLY for plugging

in the charger handle. It is not compatible with any other equipment.

CAUTION: Take care not to pinch or damage cable during handle installation. Charger will not function properly if this cable is damaged.

(A)

(B)

(C)

• 6 •

10. CONTROL PANEL

DIGITAL DISPLAY

The digital display indicates the status of

the battery and charger. See the Display Messages section for a complete list of

messages.

NOTE: During charging, the display will

go into sleep mode and will not show the

battery percentage, alternator percentage or voltage. To turn the display back on,

press the Display button.

DISPLAY MODE BUTTON

Use this button to set the function of the digital display to one of the following:

(Battery %) – The digital display

shows an estimated charge percentage of the battery connected to the charger’s

battery clamps, when charging.

A (Alternator %) – The digital display shows an estimated output percentage of the vehicle’s charging system connected

to the charger’s battery clamps, compared

to a properly functioning system. The alternator percent range is from 0 to 100%.

Readings below 0 (13.2 volts) will read

LOW and readings above 100% (14.6 volts) will read HI.GH. If you get a HI.GH or LOW reading, have the electrical system

checked by a qualied technician.

NOTE: The “A” selection is not available for

24V batteries.

V (Voltage) – The Digital Display shows

the voltage at the charger battery clamps,

in DC volts.

START/STOP BUTTON

Use this button to start or stop the charging or boosting process, after the

battery is properly connected and an output or rate has been selected.

RATE SELECTION BUTTON

Use this button to select one of the following:

6<>2A CHARGE/MAINTAIN

(12V only) – For charging small and large

batteries. Not recommended for industrial applications.

40A/12V or 20A (24V) BOOST –

For quickly adding energy to a severely

discharged or large capacity battery prior

to ENGINE START.

250A/12V or 125A/24V

ENGINE START – Provides high

amperage for cranking an engine with a weak or run-down battery. Always use in combination with a battery.

NOTE: Once the charger has started

charging the battery, if you press the START/STOP button, the output current is

shut off and the display will show OFF and then the battery voltage. If you press the

START/STOP button again, the current will

go back on at the same setting it was when it was turned off.

LED INDICATORS

REVERSED CLAMPS (red) LED

ashing: The connections are reversed.

(yellow/orange) LED lit:

The charger has detected that a battery is

connected, and is performing the selected

operation.

CHARGED/MAINTAINING (green)

LED lit: The battery is fully charged and

the charger is in maintain mode. NOTE: See Operating Instructions for a

complete description of the charger modes.

BATTERY TYPE BUTTON

Use this button to set the type of battery. STD – Used in cars, trucks and

motorcycles, these batteries have vent caps

and are often marked “low maintenance” or “maintenance-free”. This type of battery is designed to deliver quick bursts of energy

(such as starting engines) and has a greater

plate count. The plates are thinner and have somewhat different material composition.

Standard batteries should not be used for

deep-cycle applications. AGM – The Absorbed Glass Mat

construction allows the electrolyte to be suspended in close proximity with the

plate’s active material. In theory, this

enhances both the discharge and recharge

efciency. The AGM batteries are a variant of Sealed VRLA (valve regulated lead-acid)

batteries. Popular uses include high-

performance engine starting, power sports, deep-cycle, solar and storage batteries.

GEL – The electrolyte in a GEL cell has

a silica additive that causes it to set up or stiffen. The recharge voltages on this type of cell are lower than those for other styles of lead-acid battery. This is probably the most sensitive cell in terms of adverse reactions to overvoltage charging. Gel

batteries are best used in VERY DEEP

cycle application and may last a bit longer in hot weather applications. If the wrong battery charger is used on a gel cell

battery, poor performance and premature

failure will result.

• 7 •

TOGGLE SWITCHES

These are found on the base of the unit.

ON/OFF SWITCH – Use this switch to select between 12V Charge/Maintain, Boost and Engine Start or 24V Boost and Engine Start.

• OFF – When the switch is in this position

(middle), the charger is turned off.

11. OPERATING INSTRUCTIONS

WARNING: A spark near battery may

cause an explosion. IMPORTANT: Do not start the vehicle with

the charger connected to the AC outlet, or

it could damage the charger. NOTE: This charger is equipped with

an auto-start feature. Current will not be supplied to the battery clamps until a battery is properly connected. The clamps will not spark if touched together.

CHARGING A BATTERY IN THE VEHICLE

1. Turn off all the vehicle’s accessories.

2. Keep the hood open.

3. Clean the battery terminals.

4. Place the charger on a dry, non-

ammable surface.

5. Lay the AC/DC cables away from any

fan blades, belts, pulleys and other

moving parts.

6. Make sure the ON/OFF switch is set

to OFF.

7. Connect the battery, following the

precautions listed in sections 6 and 7.

8. Connect the charger to an electrical

outlet.

9. With the charger plugged in and

connected to the battery of the vehicle, set the ON/OFF switch to the 12V Charge/Maintain/Boost/Engine Start or 24V Boost/Engine Start position.

10. Select the battery type and the

desired rate.

11. Press the START button. The yellow/

orange LED will light, and the display will show ANALYZING BATTERY while the charger determines that the battery is properly connected

and the condition of the battery. See

section 12 for display message details.

12. When charging is complete, press the

ON/OFF switch to turn OFF, disconnect the charger from the AC power, remove the clamps from the vehicle’s chassis,

and then remove the clamp from the battery terminal.

• 12V CHARGE/MAINTAIN, BOOST AND

ENGINE START – When the switch is in this position, the Rate Selection button can be set to either the 6<>2A Charge/ Maintain, 40A Boost or 250A Engine Start.

• 24V BOOST AND ENGINE START –

When the switch is in this position, the Rate Selection button can be set to either the 20A Boost or 125A Engine Start.

CHARGING A BATTERY OUTSIDE OF THE VEHICLE

1. Place battery in a well-ventilated area.

2. Clean the battery terminals.

3. Make sure the ON/OFF switch is set

to OFF.

4. Connect the battery, following the

precautions listed in sections 6 and 7.

5. Connect the charger to the electrical

outlet.

6. With the charger plugged in and

connected to the battery of the vehicle, set the ON/OFF switch to the 12V Charge/Maintain/Boost/Engine Start or 24V Boost/Engine Start position.

7. Select the battery type and the

desired rate.

8. Press the START button. The yellow/

orange LED will light, and the display will show ANALYZING BATTERY while the charger determines that the battery is properly connected

and the condition of the battery. See

section 12 for display message details.

9. When charging is complete press the

ON/OFF switch to turn OFF, disconnect the charger from the AC power, disconnect the negative clamp, and nally the positive clamp.

10. A marine (boat) battery must be

removed and charged on shore.

AUTOMATIC CHARGING MODE

When 12V Automatic Charge is performed,

the charger switches to the maintain mode automatically after the battery is charged.

BATTERY CONNECTION INDICATOR

If the charger does not detect a properly

connected battery, charging will not start

and the digital display will show one of two messages. If the display shows

CONNECT CLAMPS, make sure the

charger is connected to the battery and the connection points are clean and making a good connection. If the display shows WARNING CLAMPS REVERSED, unplug the charger from the AC outlet and reverse the connections at the battery.

• 8 •

BATTERY CHARGING TIMES

BATTERY

CHARGING TIME (Hours)

APPLICATION

POWERSPORTS

AUTOMOTIVE

MARINE

Times are based on a 50% discharged battery and may change, depending on age and condition of battery.

SIZE

6Ah 6

32Ah 15

300 CCA 12

1000 CCA 30

50Ah 15

105Ah 33

2A 6A 8A 10A

1.75

4.5

3.5

8.5

4.25

9.5

1.5

3.5

CHARGE COMPLETION AND MAINTAIN MODE (FLOAT MODE MONITORING)

Charge completion is indicated by the green LED and the digital display showing FULLY CHARGED AUTO MAINTAINING. This means that the charger has stopped charging and has switched to the Maintain Mode of operation. NOTE: If the charger has to provide its maximum maintain current for

a continuous 12 hour period, it will go into

Abort Mode (see Aborted Charge section). This is usually caused by a drain on the

battery, or the battery could be bad. Make

sure there are no loads on the battery. If

there are, remove them. If there are none,

have the battery checked or replaced.

MAINTAINING A BATTERY

The SC1352 maintains 12 volt batteries,

keeping them at full charge. It is not recommended for industrial applications.

NOTE: The maintain mode technology

allows you to safely charge and maintain a healthy battery for extended periods

of time. However, problems with the battery, electrical problems in the vehicle, improper connections or other

unanticipated conditions could cause

excessive current draws. As such,

occasionally monitoring your battery and the charging process is required.

DESULFATION MODE

If the battery is left discharged for an

extended period of time, it could become

sulfated and not accept a normal charge.

If the charger detects a sulfated battery,

the charger will switch to a special mode of operation designed for such batteries.

If successful, normal charging will resume

after the battery is desulfated. Desulfation could take up to 8 hours. If desulfation

fails, charging will abort and the display

will show CHARGING ABORTED BAD BATTERY.

ABORTED CHARGE

If charging cannot be completed normally, charging will abort. When charging aborts,

the charger’s output is shut off and the display will show CHARGING ABORTED BAD BATTERY. Do not continue attempting to charge this battery. Check

the battery and replace, if necessary.

USING THE ENGINE START SETTING

Your battery charger can be used to jump start your car if the battery is low. Follow

all safety instructions and precautions for charging your battery. Wear complete eye

protection and protective clothing. WARNING: Using the ENGINE START

setting WITHOUT a battery installed in

the vehicle could cause damage to the vehicle’s electrical system.

NOTE: If you have charged the battery

and it still will not start your car, do not use the Engine Start setting, or it could

damage the vehicle’s electrical system. Have the battery checked.

1. Set the ON/OFF switch to the OFF

position.

2. With the charger unplugged from the

AC outlet, connect the charger to the battery, following the instructions given

in sections 6 and 7.

3. With the charger plugged in and

connected to the battery and chassis, set the ON/OFF switch to either the 12V or 24V position, press the

Rate Selection button until the

Engine Start LED is lit, and then

press the START button.

4. If the battery is properly connected the Engine Start LED will light solid

and the display will show ENGINE STARTING ON. If display shows CONNECT CLAMPS, check the

battery connections. When the Engine Start output is enabled, the display will

show READY.

5. Crank the engine until it starts or 5

seconds pass. If the engine does

not start, wait a few minutes before

cranking again. This allows the charger and battery to cool down.

NOTE: After 3 minutes in Engine Start mode, the charger will enter into a cooldown period of 180 seconds, to allow the

charger and the battery to cool down.

NOTE: During extremely cold weather, or if the battery is under 2 volts, use the

Boost setting for 5 minutes before

cranking the engine.

• 9 •

6. If the engine fails to start, use the

Boost rate for 5 minutes before

attempting to crank the engine again.

7. After the engine starts, press the ON/

OFF switch to turn OFF, unplug the

AC power cord before disconnecting the battery clamps from the vehicle.

NOTE: If the engine does turn over but

never starts, there is not a problem with

the starting system; there is a problem

somewhere else with the vehicle. STOP

cranking the engine until the other problem has been diagnosed and corrected.

ENGINE STARTING NOTES Cool Down – After cranking, the charger

enters a mandatory 3 minute (180 second)

cool down state. The digital display will show COOL DOWN XXX SECONDS REMAINING. It starts at 180 and counts

down to 0. After 3 minutes, the digital

display will change to READY. The

(yellow/orange) LED will then be lit.

USING THE BATTERY VOLTAGE TESTER

1. With the charger unplugged from the

AC outlet, connect the charger to the battery, following the instructions given

in previous sections.

2. Plug the charger’s AC power cord into

the AC outlet.

3. Set the ON/OFF switch to the 12V or

24V position. DO NOT choose a rate with the Rate Selection button.

4. If necessary, press the Battery Type

button until the correct type is indicated.

5. Read the voltage on the digital display.

Keep in mind that this reading is only a battery voltage reading; a false surface charge may mislead you. Compare the reading to the following chart.

12V Battery

Voltage

Reading

12.8 or more 25.6 or more Charged

12.2 to 12.7 24.4 to 25.4 Needs charging

Less than 12.2 Less than 24.4 Discharged

24V Battery

Voltage

Reading

Battery

Condition

TESTER AND CHARGER

When rst plugged in and the ON/OFF switch set to the 12V or 24V position, the unit operates only as a tester, not as a charger. Selecting a charge rate and pressing the START button activates the

battery charger and deactivates the tester.

POWER-UP IDLE TIME LIMIT

If no button is pressed within 10 minutes

after the battery charger is rst powered up, the charger will automatically switch

from tester to charger if a battery is

connected. In that case, the charger will be set to the Boost rate and Gel battery type.

TESTER WITHOUT TIME LIMIT If either the Display Mode or

Battery Type button is pressed within the rst 10 minutes after the battery charger is powered up, the unit will remain a tester (not a charger) indenitely, unless a charge rate is selected and the START

button is pressed.

TESTING AFTER CHARGING

After the unit has been changed from tester to charger (by selecting a charge rate and

pressing the START button), it remains a

charger. To change the battery charger back

to a tester, press the START button.

NOTE: The battery tester is only designed to test batteries. Testing a device with a rapidly changing voltage could yield unexpected or inaccurate results.

USING THE ALTERNATOR PERFORMANCE TESTER (12V only)

1. With the charger unplugged from the

AC outlet, connect the charger to the battery, following the instructions given

in previous sections.

2. Plug the charger AC power cord into

the AC outlet.

3. Set the ON/OFF switch to the 12V

position. DO NOT choose a rate with

the Rate Selection button.

4. Start the vehicle, rev the engine at

2000 rpm for 30 seconds and turn on the vehicle’s headlights or other accessories.

5. Read the alternator percentage on

the digital display. Readings below

0 (13.2 volts) will read LOW and readings above 100% (14.6 volts) will

read HI.GH. If you get a HI.GH or LOW

reading, have the electrical system checked by a qualied technician.

NOTE: Refer to your vehicle owner’s manual for appropriate voltage numbers for your alternator.

FAN OPERATION

It is normal for the fan to start and stop when maintaining a fully charged battery. The fan does not run in Tester Mode. Keep the area

near the charger clear of obstructions, to allow the fan to operate efciently.

• 10 •

12. DISPLAY MESSAGES

CONNECT CLAMPS (V LED lit) – Plugged into the AC outlet without the clamps connected to a battery.

WARNING CLAMPS REVERSED (Red

LED ashing) – Plugged into the AC

outlet and the clamps are connected

backwards to a battery. Scrolls until

condition is corrected.

ANALYZING BATTERY (Yellow/orange

LED lit) – Plugged into the AC outlet,

and when rst connected to a 12 or 24V

battery correctly. CHARGING 12V – XX% (Yellow/orange

LED lit) – Plugged into the AC outlet

and correctly connected to a discharged

12V battery. BOOST ON – 12V (Yellow/orange

LED lit) – Plugged into the AC outlet

and correctly connected to a discharged

12V battery. BOOST ON – 24V (Yellow/orange

LED lit) – Plugged into the AC outlet

and correctly connected to a discharged

24V battery.

FULLY CHARGED AUTO MAINTAINING (Green Charged/Maintaining LED lit) – Plugged into the AC outlet and correctly

connected to a fully charged 12 or 24V

battery.

CHARGING ABORTED BAD BATTERY – Circumstances that could cause an Abort

situation during charging:

• The battery is severely sulfated or has a shorted cell and can’t reach a full charge.

• The battery is too large or there is a bank of batteries and it doesn’t reach full charge within a set time period.

Circumstances that could cause an Abort

situation during maintaining:

• The battery is severely sulfated or has a weak cell and will not hold a charge.

• There is a large draw on the battery and the charger has to supply its maximum maintain current for a 12 hour period to keep the battery at full charge.

ENGINE STARTING ON (Yellow/orange

LED lit) – The battery is properly

connected and Engine Start mode has

been selected. READY (Yellow/orange LED lit) –

The charger’s output is enabled and the charger is ready to perform engine start.

COOL DOWN XXX SECONDS REMAINING ( Battery Type LED lit)

– The charger is in a mandatory 3 minute

(180 second) cool down state.

13. MAINTENANCE AND CARE

A minimal amount of care can keep your battery charger working properly for years.

• Clean the clamps each time you are

nished charging. Wipe off any battery uid that may have come in contact with

the clamps to prevent corrosion.

• Occasionally cleaning the case of the charger with a soft cloth will keep the

nish shiny and help prevent corrosion.

• Coil the input and output cords neatly when storing the charger. This will help prevent accidental damage to the cords and charger.

• Store the charger unplugged from the AC power outlet in an upright position.

• Store inside, in a cool, dry place. Do not

store the clamps on the handle, clipped together, on or around metal, or clipped

to the cables.

• 11 •

14. TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

The charger will not turn on when properly connected.

AC outlet is dead.

Check for open fuse or circuit breaker supplying AC outlet.

Battery clamps do not

spark when touched together.

The battery is connected

and the charger is on, but

is not charging.

No reading on the digital display.

Digital Display reads LOW when testing the alternator.

Digital Display reads HIGH when testing the alternator.

Yellow/orange LED is

lit and the display shows ANALYZING BATTERY.

The display shows

CHARGE ABORTED BAD BATTERY.

Poor electrical connection.

Battery is defective.

The charger is equipped with an auto-start feature. It will not supply current to the battery clamps until a battery is properly connected. The clamps will not spark if touched together.

The charger is in tester mode,

not charge mode.

Display Assembly not connected to base.

Charger is not plugged in.

No power at receptacle.

The alternator output is 13.2 volts or less.

The alternator output is 14.6 volts or more.

The charger needs to check the condition of the battery.

The battery is sulfated; desulfation failed.

Check power cord and extension

cord for loose tting plug.

Have battery checked. No problem; this is a normal

condition.

Selecting a charge rate and pressing the START button

activates the battery charger and deactivates the tester.

See Section 9, Assembly Instructions.

Plug the charger into an AC outlet.

Check for open fuse or circuit breaker supplying AC outlet.

Have the electrical system

checked by a qualied technician.

Have the electrical system

checked by a qualied technician. The yellow/orange LED will be lit

when the charger is checking the condition of the battery.

Do not continue attempting to charge this battery. Check the

battery and replace, if necessary.

The display shows CONNECT CLAMPS.

The battery is too large for the charger.

The clamps are not making a good connection.

• 12 •

You need a charger with a higher

amp rate. Check for poor connection at

battery and frame.

PROBLEM POSSIBLE CAUSE SOLUTION

Short or no start cycle

when cranking engine.

No power at receptacle.

Check for open fuse or circuit breaker supplying AC outlet.

AC cord and/or extension

cord is loose.

The clamps are not making a good connection.

Failure to wait 3 minutes

between cranks.

The battery may be severely discharged.

The battery is drawing more than the engine start rate.

The charger may be overheated.

Check power cord and extension

cord for loose tting plug.

Check for poor connection at battery and frame.

Wait 3 minutes of rest time

before the next crank.

On a severely discharged

battery, use the 40A Boost rate for 10 to 15 minutes, to

assist in cranking.

Crank time varies with the amount of current drawn. If cranking draws more than the

engine start rate, crank time may

be less than 5 seconds.

The thermal protector may have tripped and needs a little longer to reset. Make sure the charger

vents are not blocked. Wait and

try again.

15. BEFORE RETURNING FOR REPAIRS

If these solutions do not eliminate the problem, or for more information

about troubleshooting, contact customer service for assistance:

services@schumacherelectric.com

www.batterychargers.com

or call 1-800-621-5485

Monday-Friday 7:00am to 5:00pm CST

For REPAIR OR RETURN, contact Customer Service at 1-800-621-5485. DO NOT SHIP UNIT until you receive a RETURN MERCHANDISE AUTHORIZATION (RMA) number

from Customer Service at Schumacher Electric Corporation.

16. SPECIFICATIONS

Input ................................................................ 120V AC @ 60Hz, 10A cont., 57A max. int.

Output .........................................................................................................12V DC, 6A int.

........................................... 12V/24V DC, 40A/20A int., 120 sec. max. on, 60 sec. min. off

.......................................... 12V/24V DC, 250A/125A int., 5 sec. max on, 180 sec. min. off

• 13 •

17. LIMITED WARRANTY

WARRANTY NOT VALID IN MEXICO. SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,

MOUNT PROSPECT, IL 60056-2179, MAKES THIS LIMITED WARRANTY TO THE ORIGINAL RETAIL PURCHASER OF THIS PRODUCT. THIS LIMITED WARRANTY IS NOT TRANSFERABLE OR ASSIGNABLE.

Schumacher Electric Corporation (the “Manufacturer”) warrants this battery charger for two (2) years from the date of purchase at retail against defective material or

workmanship that may occur under normal use and care. If your unit is not free from

defective material or workmanship, Manufacturer’s obligation under this warranty is

solely to repair or replace your product with a new or reconditioned unit at the option

of the Manufacturer. It is the obligation of the purchaser to forward the unit, along with

proof of purchase and mailing charges prepaid to the Manufacturer or its authorized representatives in order for repair or replacement to occur.

Manufacturer does not provide any warranty for any accessories used with this product

that are not manufactured by Schumacher Electric Corporation and approved for use with this product. This Limited Warranty is void if the product is misused, subjected to careless handling, repaired, or modied by anyone other than Manufacturer or if this unit is resold through an unauthorized retailer. Manufacturer may void this Limited Warranty if a “warranty void if removed” label is removed from the product.

Manufacturer makes no other warranties, including, but not limited to, express, implied or statutory warranties, including without limitation, any implied warranty of merchantability or implied warranty of tness for a particular purpose. Further, Manufacturer shall not be liable for any incidental, special or consequential damage claims incurred by purchasers, users or others associated with this product, including, but not limited to, lost prots, revenues, anticipated sales, business opportunities, goodwill, business interruption and any other injury or damage. Any and all such warranties, other than the limited warranty included herein, are hereby expressly disclaimed and excluded. Some

states do not allow the exclusion or limitation of incidental or consequential damages or

length of implied warranty, so the above limitations or exclusions may not apply to you. This warranty gives you specic legal rights and it is possible you may have other rights

which vary from this warranty.

THIS LIMITED WARRANTY IS THE ONLY EXPRESS LIMITED WARRANTY AND THE MANUFACTURER NEITHER ASSUMES OR AUTHORIZES ANYONE TO ASSUME OR MAKE ANY OTHER OBLIGATION TOWARDS THE PRODUCT OTHER THAN THIS WARRANTY.

Schumacher® and the Schumacher logo are registered trademarks

of Schumacher Electric Corporation.

• 14 •

1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES.

1.1 GUARDE ESTAS INSTRUCCIONES –

Este manual contiene instrucciones operativas y de seguridad de importancia.

1.2 Manténgase alejado de los niños.

1.3 No exponga el cargador a la lluvia

o a la nieve.

1.4 El uso de un accesorio no recomendado

o suministrado por por el fabricante del cargador de baterías puede provocar

riesgo de incendio, descarga eléctrica o

lesiones a personas.

1.5 Para reducir el riesgo de daños al

enchufe o cable eléctrico, jale del enchufe

en lugar de jalar del cable al desconectar el cargador.

1.6 No se debe utilizar un alargador a menos

que resulte absolutamente necesario. El uso de un alargador inadecuado puede provocar riesgo de incendio o descarga eléctrica. En caso de que deba utilizarse

un alargador, asegúrese de que:

• Los pasadores en el enchufe del alargador posean el mismo número,

tamaño y forma que aquellos presentes en el enchufe del cargador.

• El alargador se encuentre correctamente conectado y en buenas condiciones eléctricas

• El tamaño del cable sea lo

sucientemente extenso para el

amperaje en CA del cargador como se

especica en la sección 8.

1.7 No utilice el cargador si el mismo posee

un enchufe o cable dañado; reemplace el cable o el enchufe por un proveedor de servicio autorizado.

1.8 No utilice el cargador si el mismo recibió

un golpe fuerte, si se cayó o si sufrió

daños de cualquier otra forma; hágalo revisar por una persona capacitada que

efectúe reparaciones.

1.9 No desarme el cargador; hágalo revisar

por una persona capacitada que efectúe

reparaciones cuando necesite servicio de mantenimiento o una reparación.

Volver a ensamblar el cargador en forma

incorrecta puede provocar riesgo de incendio o descarga eléctrica.

1.10 Para reducir el riesgo de descarga

eléctrica, desenchufe el cargador del

tomacorriente antes de intentar llevar a cabo cualquier actividad de mantenimiento o limpieza. El simple apagado de los controles no reducirá este riesgo.

1.11 ADVERTENCIA: RIESGO DE GASES EXPLOSIVOS.

a. RESULTA PELIGROSO TRABAJAR

EN FORMA CERCANA A UNA BATERÍA DE PLOMO. LAS BATERÍAS GENERAN GASES EXPLOSIVOS DURANTE SU NORMAL FUNCIONAMIENTO. POR ESTE MOTIVO, RESULTA DE SUMA IMPORTANCIA QUE SIGA LAS INSTRUCCIONES CADA VEZ QUE UTILIZA EL CARGADOR.

b. Para reducir el riesgo de explosión de

una batería, siga estas instrucciones y

aquellas publicadas por el fabricante de la batería y por el fabricante de cualquier equipo que intente utilizar en la proximidad de la batería. Revise las pautas de precaución en estos productos y en el motor.

2. PRECAUCIONES DE SEGURIDAD PERSONAL

2.1 Considere la idea de que alguna persona

se encuentre cerca suyo para poder ayudarlo cuando trabaje en forma cercana a una batería de plomo-ácido.

2.2 Cuente con una gran cantidad de agua

potable y jabón a mano en caso de que el ácido de la batería tenga contacto con su

piel, ropa u ojos.

2.3 Utilice protección visual y corporal completa,

incluyendo gafas de seguridad y prendas de protección. Evite tocar sus ojos mientras trabaje en forma cercana a la batería.

2.4 Si el ácido de la batería tiene contacto con

su piel o su ropa, lave de inmediato el área

afectada con agua y jabón. En caso de que

ingrese ácido en un ojo, sumerja el mismo

• 15 •

de inmediato bajo agua potable corriente por al menos 10 minutos y obtenga atención médica en forma inmediata.

2.5 NUNCA fume o permita la presencia de

chispas o llamas en la proximidad de una batería o motor.

2.6 Tenga especial cuidado para reducir el riesgo de dejar caer una herramienta de metal sobre la batería. Esto podría provocar chispas o un cortocircuito en la batería o en cualquier otra pieza eléctrica que podría provocar una explosión.

2.7 No utilice elementos personales de metal

tales como anillos, pulseras, collares y

relojes al trabajar con una batería de

plomo-ácido. Una batería de plomo-

ácido puede producir una corriente de

cortocircuito lo sucientemente elevada

como para soldar un anillo o provocar

efectos similares sobre el metal,

causando una quemadura de gravedad.

2.8 Utilice este cargador solamente para

cargar baterías recargables de tipo

PLOMO-ÁCIDO (estándar, AGM, GEL o ciclo-profundo). Este cargador no está

destinado a suministrar energía a sistemas eléctricos de baja tensión más que en una aplicación de un motor de arranque. No

3. PREPARACIÓN PARA LA CARGA

3.1 Si resulta necesario extraer la batería

del vehículo para cargarla, siempre retire

el terminal con descarga a tierra en

primer lugar. Asegúrese de que todos los

accesorios en el vehículo se encuentren apagados para evitar la formación de arcos eléctricos.

3.2 Asegúrese de que el área que rodea a

la batería se encuentre bien ventilada mientras se carga la batería.

3.3 Limpie los terminales de la batería antes

de cargar la batería. Durante la limpieza,

evite que la corrosión producida por aire tenga contacto con sus ojos.

3.4 Agregue agua destilada a cada pila hasta

que el ácido de la batería alcance el

nivel especicado por el fabricante de la

batería. No provoque derrames. En lo que concierne a baterías que no cuentan con

tapas extraíbles para pilas, tales como

baterías de plomo-ácido reguladas por

utilice este cargador de batería para cargar baterías de pila seca que por lo general se utilizan con artefactos domésticos. Estas baterías podrían explotar y provocar lesiones a personas o daño a la propiedad.

2.9 NUNCA cargue una batería congelada.

2.10 ADVERTENCIA: Este producto

contiene una o más sustancias químicas conocidas en el Estado de California como causantes de cáncer y defectos de nacimiento u otros daños reproductivos.

válvulas (VRLA, por sus siglas en inglés),

siga cuidadosamente las instrucciones de recarga del fabricante.

3.5 Lea, comprenda y siga todas las instrucciones para el cargador, la batería,

el vehículo y cualquier equipo que se utilice cerca de la batería y el cargador. Controle todas las precauciones

especícas establecidas por el fabricante de la batería al realizar la carga, así

también como los índices de carga recomendados.

3.6 Determine la tensión de la batería al consultar el manual del usuario del

vehículo y asegúrese de que el interruptor

de selección de la tensión de salida se encuentre establecido en la tensión

correcta (en su caso). Si el cargador posee un índice de carga ajustable,

cargue la batería en el menor índice en primer lugar.

4. UBICACIÓN DEL CARGADOR

4.1 Ubique el cargador a la mayor distancia

posible de la batería como lo permitan los cables de CC.

4.2 Nunca ubique el cargador directamente

por encima de la batería que se carga; los gases de la batería corroerán y dañarán el cargador.

4.3 Nunca permita que el ácido de la batería

4.4 No utilice el cargador en un área cerrada o

4.5 No ubique la batería encima del cargador.

5. PRECAUCIONES DE CONEXIÓN EN CC

5.1 Conecte y desconecte las pinzas de salida

CC. sólo después de haber establecido todos los interruptores del cargador a la

posición de “apagado” (si es aplicable) y

de haber desconectado el enchufe de C.A. del tomacorriente eléctrico. Nunca junte las

5.2 Sujete las pinzas a la batería y al chasis,

• 16 •

gotee sobre el cargador al leer el peso

especíco del electrolito o al cargar la

batería.

restrinja la ventilación en cualquier forma.

pinzas de batería cuando el cargador está

conectado. Las pinzas están energizadas

y pueden producir chispas.

como se indica en en las secciones 6 y 7.

6. SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO

ADVERTENCIA: UNA CHISPA PROVOCADA CERCA DE LA BATERÍA PUEDE CAUSAR LA EXPLOSIÓN DE LA BATERÍA. PARA REDUCIR EL RIESGO DE PROVOCAR CHISPAS CERCA DE LA BATERÍA:

6.1 Ubique los cables de CA y CC

adecuadamente para reducir el riesgo

de daños por la cubierta, la puerta y las

piezas móviles o calientes del motor.

6.2 Manténgase alejado de las paletas del

ventilador, correas, poleas y otras piezas

que podrían provocar lesiones.

6.3 Verique la polaridad de los bornes de

la batería. El borne POSITIVO (POS, P, +) de la batería generalmente posee un diámetro mayor al borne NEGATIVO (NEG, N, -).

6.4 Determine qué borne de la batería

hace descarga a tierra (se encuentra

conectado) con el chasis. Si el borne

negativo hace descarga a tierra con el chasis (como en la mayor parte de los

vehículos), ver el paso (6.5). Si el borne

positivo hace descarga a tierra con el

chasis, ver el paso (6.6).

6.5 En un vehículo con descarga a tierra

por borne negativo, conecte el gancho

POSITIVO (ROJO) del cargador de batería al borne POSITIVO (POS, P, +) sin

descarga a tierra de la batería. Conecte

el gancho NEGATIVO (NEGRO) al chasis

del vehículo o al bloque motor alejado de la batería. No conecte el gancho al

carburador, líneas de combustible o

cuerpos metálicos. Conecte a una pieza metálica de calibre grueso del marco o del bloque motor.

6.6 En un vehículo con descarga a tierra

por borne positivo, conecte el gancho NEGATIVO (NEGRO) del cargador de batería al borne NEGATIVO (NEG, N, -) sin

descarga a tierra de la batería. Conecte el

gancho POSITIVO (ROJO) al chasis del

vehículo o al bloque motor alejado de la

batería. No conecte al carburador, líneas

de combustible o cuerpos metálicos. Conecte a una pieza metálica de calibre grueso del marco o del bloque motor.

6.7 Al desconectar el cargador, apague todos los interruptores (en su caso), desconecte el cable de C.A., retire el gancho del

chasis del vehículo y luego retire el gancho del terminal perteneciente a la batería.

6.8 Vea Instrucciones de Operación para duración de la carga.

7. SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO

ADVERTENCIA: UNA CHISPA PROVOCADA CERCA DE LA BATERÍA PUEDE CAUSAR LA EXPLOSIÓN DE LA BATERÍA. PARA REDUCIR EL RIESGO DE PROVOCAR CHISPAS CERCA DE LA BATERÍA:

7.1 Verique la polaridad de los bornes de

la batería. El borne POSITIVO (POS, P, +) de la batería generalmente posee un diámetro mayor al borne NEGATIVO (NEG, N, -).

7.2 Sujete al menos un cable aislado de

batería de 24 pulgadas (61 cm) de largo con calibre 6 según el Calibre americano de cables (AWG, por sus siglas en inglés) al borne NEGATIVO (NEG, N, -) de la

batería.

7.3 Conecte el gancho POSITIVO (ROJO) del

cargador al borne POSITIVO (POS, P, +)

de la batería.

7.4 Ubíquese junto con el extremo libre del

cable que previamente sujetó al borne

NEGATIVO (NEG, N, -) de la batería a

la mayor distancia posible de la batería.

Luego conecte el gancho NEGATIVO (NEGRO) del cargador al extremo libre

del cable.

7.5 No se ubique en posición frontal a la

batería al realizar la conexión nal.

7.6 Al desconectar el cargador, siempre

hágalo en forma inversa al procedimiento de conexión y realice la primera conexión tan lejos de la batería como sea posible.

7.7 Una batería marina (para barcos) se

debe retirar y cargar en tierra. Para realizar una carga a bordo se necesitan equipamientos especialmente diseñados para uso marino.

• 17 •

8. CONEXIONES A TIERRA Y ENERGÍA DE CA

8.1 Este cargador de batería está destinado a

un uso en un circuito con tensión nominal

de 120 V y posee un enchufe con descarga

a tierra. El cargador debe poseer una descarga a tierra para reducir el riesgo de descargas eléctricas. El enchufe se debe conectar a un tomacorriente adecuadamente instalado y que cuente con descarga a tierra de acuerdo con todas las

ordenanzas y códigos. Los pasadores del

enchufe deben adaptarse al receptáculo

(tomacorriente). No utilizar con un sistema

que no posea descarga a tierra.

8.2 PELIGRO: Nunca altere el cable o

enchufe de C.A. suministrado, si no se ajusta al tomacorriente, haga instalar un

tomacorriente adecuado con descarga a tierra por medio de un electricista

capacitado. Una conexión inadecuada

puede provocar un riesgo de descarga eléctrica o electrocución.

NOTA: De acuerdo a las Leyes Canadienses, el uso de un enchufe

adaptador no es permitido en el Canada. El uso de un enchufe como adaptador no se recomienda y no debe ser utilizado

Estados Unidos.

8.3 USO DE UN CABLE DE EXTENSIÓN

El uso de una extensión no se

recomienda. Si debe usar una extensión, siga estas pautas:

• Las clavijas del enchufe del cable de extensión debe ser el mismo número,

tamaño y forma que las del enchufe del cargador.

• Asegúrese de que el cable de extensión esté conectado correctamente y en buenas condiciones eléctricas.

• El tamaño del cable debe ser lo

sucientemente extenso para el calibre de amperios del cargador de CA, como se especica a continuación:

*AWG-American Wire Gauge

9. INSTRUCCIONES DE MONTAJE

9.1 Es importante ensamblar por completo

el cargador antes de utilizar. Desenrede todos los cordones y extienda los cables antes de usar el cargador de baterías.

Siga estas instrucciones para el montaje.

Piezas incluidas

(2) #8 x 0.25" tornillos (A) (2) #10 x 1.0" tornillos (B) (1) mango

Herramientas necesarias

Destornillador – Phillips (no incluido)

9.2 Fijar el mango: Coloque cada extremo

del mango en su soporte, alineando con

los agujeros de los tornillos. Introduzca los tornillos como se muestra. Enchufe el

cable en el puerto, como se muestra (C). IMPORTANTE: El puerto es SÓLO para

conectar el mango del cargador. No es

compatible con ningún otro equipo.

ATENCIÓN: Tenga cuidado de no pellizcar o daños en el cable durante la instalación del mango. El cargador no funcionará correctamente si este cable está dañado.

Longitud del cable (pies) Calibre del cable AWG*

(B)

(C)

25 50 100 150 10 10 10 8

(A)

10. PANEL DE CONTROL

PANTALLA DIGITAL

La pantalla digital indica la condición de la batería y el cargador. Vea la sección

Muestra de Mensajes para obtener una lista completa de los mensajes.

NOTA: Durante la carga, la pantalla entra

en el modo de suspensión y no se mostrará

el porcentaje de batería, porcentaje de

alternador o la tensión. Para activar la

pantalla, pulse el botón de pantalla.

BOTÓN DE MODO DE PANTALLA

Utilice este botón para ajustar la función de la pantalla digital a uno de los siguientes:

(% de la batería) – La pantalla digital

muestra un porcentaje de carga estimado de la batería conectada a las pinzas de batería pertenecientes al cargador.

A (% de la alternador) – La pantalla

digital muestra un porcentaje de salida estimado del sistema de carga del

• 18 •

vehículo conectado a las pinzas de batería

pertenecientes al cargador, en comparación

con un sistema de funcionamiento

adecuado. La gama ciento alternador es de 0 a 100%. Lecturas por debajo de 0 (13,2 voltios) leerán LOW y lecturas por encima del 100% (14,6 voltios) leerá HI.GH. Si obtiene una lectura HI.GH o LOW, tiene

el sistema eléctrico revisado por un técnico

cualicado. NOTA: La selección “A” no está

disponible para baterías de 24V. V (Tensión) – La pantalla digital muestra

la tensión en los ganchos de batería pertenecientes al cargador en volts de CC.

BOTÓN DE START/STOP

Utilice este interruptor para comenzar o detener el proceso de Impulsar o Carga,

después de que la batería está conectada correctamente y se ha seleccionado una salida o velocidad.

BOTÓN DE SELECCIÓN

DE VELOCIDAD

Utilice este botón para establecer una de

las siguientes selecciones.

6<>2A CARGA/MANTENIMIENTO

(12V sólo) – Para la carga de baterías pequeñas y grandes. No se recomienda para aplicaciones industriales.

40A/12V o 20A (24V) IMPULSAR –

Para la incorporación rápida de la energía a una batería muy descargada o de gran capacidad antes de arrancar el motor.

250A (12V) o 125A (24V)

ARRANQUE DE MOTOR – Proporcionar

amplicadores adicionales para el arranque

de un motor con una débil o agotado la

batería. Siempre utilice en combinación con

una batería.

NOTA: Un vez que el cargador ha comenzado a cargar la batería, si presiona el botón de START/STOP, la corriente de

salida se apaga y la pantalla mostrará

OFF (Apagado) y después el voltaje de la batería. Si pulsa el botón de START/STOP de nuevo, la corriente pasará de nuevo

en el mismo ajuste que estaba cuando se apagó.

INDICADORES LED

PINZAS INVERTIDAS (rojo)

parpadea: Las conexiones están

inversas.

(amarillo/naranja) encendido:

El cargador ha detectado que hay una batería conectada y está realizando la operación seleccionada.

CARGADO/MANTENIMIENTO

(verde) encendido: La carga de la

bateria está completa y que el cargador cambió a modo mantener.

• 19 •

NOTA: Consulte la sección Instrucciones de Operación para obtener una descripción

completa de los modos del cargador.

BOTÓN DE TIPO DE BATERÍA

Utilice este botón para establecer el tipo

de batería.

• STD (Estándar) – Se utiliza en automóviles, camiones y motocicletas,

este tipo de baterías cuentan con tapas

de ventilación y a menudo se las clasica

como de “bajo mantenimiento” o “libre de mantenimiento”. Este tipo de baterías está diseñado para suministrar rápidas ráfagas de energía (tales como los arranques de

motores) y poseen un mayor recuento en placa. Las placas asimismo serán más

delgadas y poseerán una composición

de materiales algo diferente. Las baterías

regulares no se deben utilizar en aplicaciones de ciclo profundo.

• AGM – La construcción de la malla de bra de vidrio absorbente permite la

suspensión del electrolito en extrema proximidad con el material activo de la

placa. En teoría, esto aumenta tanto la eciencia de la descarga como de la recarga. Las baterías AGM constituyen una variedad de las baterías Selladas VRLA (de plomo-ácido reguladas por válvula). Entre sus usos más comunes

se encuentran baterías con arranque de

motor de alto rendimiento, para deportes intensos, de ciclo profundo, solares y de

acumuladores.

• GEL – El electrolito en una celda de gel de sílice tiene un aditivo que hace que

se congura o endurecer. Los voltajes

de recarga de este tipo de células son más bajos que los de los otros estilos

de la batería de plomo-ácido. Ésta es

probablemente la célula más sensible en términos de las reacciones adversas a la

carga de sobretensión. Las baterías de

gel son los más utilizados en aplicaciones de ciclos MUY PROFUNDOS y puede durar un poco más en aplicaciones en

clima caliente. Si el cargador de baterías

incorrecto se utiliza con una batería de

celda de gel, bajo rendimiento y el fracaso

prematuro como resultado.

INTERRUPTORES DE PALANCA

Estos se encuentran en la base de la unidad.

INTERRUPTOR DE ENCENDIDO / APAGADO – Use este interruptor para

seleccionar entre carga/mantenimiento,

carga rápida y arranque del motor de

12 V, o carga rápida y arranque del motor de 24 V.

• OFF (Apagado) – Cuando el interruptor

se encuentra en esta posición (en el

centro), el cargador se apaga.

• CARGA/MANTENIMIENTO, CARGA RÁPIDA Y ARRANQUE DEL MOTOR DE 12 V – cuando el interruptor está

en esta posición, el botón Selección de frecuencia se puede congurar como carga/mantenimiento de 6<>2 A,

carga rápida de 40 A o arranque del motor de 250 A.

11. INSTRUCCIONES DE OPERACIÓN

ADVERTENCIA: Una chispa provocada

cerca de la batería puede causar una explosión.

IMPORTANTE: No arranque el vehículo con el cargador conectado a la toma

de CA, o puede resultar en daños al

cargador. NOTA: Este cargador está equipado

con un auto-recticador. La corriente no

llegará a las pinzas de la batería hasta

que la batería Las pinzas no harán corto

si se juntan una con otra.

CARGA DE LA BATERÍA EN EL VEHÍCULO

1. Apague todos los accesorios del

vehículo.

2. Mantenga el cofre abierto.

3. Limpie las terminales de la batería.

4. Coloque el cargador sobre una

supercie seca y no inamable.

5. Coloque los cables de CA / CC lejos

de las aspas del ventilador, bandas,

poleas y otras partes móviles.

6. Asegúrese de que el interruptor ON /

OFF está ajustado en OFF.

7. Conectar la batería según las

instrucciones que indicadas en las secciones 6 y 7.

8. Conecte el cargador a la toma de

corriente.

9. Con el cargador enchufado y

conectado a la batería del vehículo, coloque el interruptor de ON/OFF en la posición de carga/mantenimiento/ carga rápida/arranque de 12 V o aumento/arranque del motor de 24 V.

10. Seleccione el tipo de batería y la

velocidad deseada.

11. Pulse el botón de START. El LED amarillo / naranja se iluminará,

y la pantalla mostrará ANALYZING BATTERY mientras el cargador

determina que la batería esté conectada correctamente y el estado de la batería. Consulte la sección 12 para ver los detalles del mensaje.

• CARGA RÁPIDA Y ARRANQUE DEL MOTOR DE 24 V – cuando el interruptor

está en esta posición, el botón Selección de frecuencia se puede congurar como

carga rápida de 20 A o arranque del motor de 125 A.

12. Cuando la carga está completa,

pulse el interruptor ON / OFF para apagar, desconecte el cargador de la alimentación de CA, retire la pinza del

chasis del vehículo y quite la pinza de la terminal de la batería.

CARGA DE LA BATERÍA FUERA DEL VEHÍCULO

1. Coloque la batería un área bien ventilada.

2. Limpie las terminales de la batería.

3. Asegúrese de que el interruptor ON /

OFF está ajustado en OFF.

4. Conectar la batería según las

instrucciones que indicadas en las secciones 6 y 7.

5. Conecte el cargador a la toma de

corriente.

6. Con el cargador enchufado y

conectado a la batería del vehículo, coloque el interruptor de ON/OFF en la posición de carga/mantenimiento/ carga rápida/arranque de 12 V o aumento/arranque del motor de 24 V.

7. Seleccione el tipo de batería y la

velocidad deseada.

8. Pulse el botón de START. El LED amarillo / naranja se iluminará,

y la pantalla mostrará ANALYZING BATTERY mientras el cargador

determina que la batería esté conectada correctamente y el estado de la batería. Consulte la sección 12 para ver los detalles del mensaje.

9. Cuando la carga está completa, pulse

el interruptor ON / OFF para apagar,

desconecte el cargador de la corriente

AC, desconecte la pinza negativa, y por último la pinza positiva.

10. Una batería marina (de barco) se

debe retirar y cargar en tierra.

MODO DE CARGA AUTOMÁTICA

Cuando se realiza una carga automática de

12 V, el cargador cambia automáticamente

al modo de mantenimiento una vez que la batería esté cargada.

• 20 •

INDICADOR DE CONEXIÓN DE LA BATERÍA

Si el cargador no detecta una batería conectada correctamente, la carga no

se iniciará y la pantalla digital mostrará

uno de los dos mensajes. Si la pantalla

muestra CONNECT CLAMPS, asegúrese de que el cargador está conectado a la batería y las puntas de conexión están

limpias y hacen una buena conexión. Si

la pantalla muestra WARNING CLAMPS REVERSED, desenchufe el cargador

de la toma de corriente, invierta las

conexiones de la batería y luego conecte el cargador de nuevo.

TIEMPOS DE CARGA

TAMAÑO DE

APLICACIÓN

POWERSPORTS

AUTOMOTOR

MARINA

Los tiempos están basados en un 50% descargada batería y pueden cambiar, dependiendo de la edad

y la condición de la batería.

LA BATERÍA

TIEMPO DE CARGA (Horas)

6Ah 6

32Ah 15

300 CCA 12

1000 CCA 30

50Ah 15

105Ah 33

2A 6A 8A 10A

1,75

4,5

3,5

8,5

4,2 5

9,5

1,5

3,5

FINALIZACIÓN DE LA CARGA Y MODO DE MANTENIMIENTO (MONITOREO A MODO DE FLOTE)

La carga completa se señala mediante el LED verde y la pantalla digital que muestra

FULLY CHARGED AUTO MAINTAINING.

Esto signica que el cargador ha dejado de

cargar y ha cambiado el funcionamiento al Modo de Mantener. NOTA: Si el cargador tiene que funcionar al máximo en corriente continua de mantenimiento a un periodo

de 12 horas, se transladará al Modo de

Anulada (véase la sección Carga Anulada). Esto es ocacionalmente causado por una pérdida de energía en la batería o la batería

está dañada. Asegúrese que no escape de carga en la batería y si la hay evítela, en caso contrario, verique o reémplace la

batería.

MANTENIENDO UNA BATERÍA

El SC1352 carga y mantiene las baterías de 12 voltios, mantenerlos a

carga completa. No se recomienda su uso en aplicaciones industriales.

NOTA: La tecnología de modo de

mantenimiento le permite cargar de forma segura y mantener una batería en buen estado durante largos períodos

de tiempo. Ahora, los problemas con la batería, problemas eléctricos del

vehículo, conexiones equivocadas u otras condiciones que surgan, podrías causar

absorsión de corriente excesiva. De modo

que, ocasionalmente seguimiento de su

batería y el proceso de carga se requiere.

MODO DE DESULFATACIÓN

Si la batería está descargada por un periodo de tiempo prolongado, podría

sulfatarse y no aceptar una carga normal.

Si el cargador detecta una batería sulfatada, el cargador se cambiará a un

modo especial de operación diseñado

para este tipo de baterías. Si tiene éxito,

la carga normal se reanudará después de que la batería está desulfatada.

La desulfuración puede durar hasta 8 horas. Si la desulfuración falla, la

carga se abortará y la pantalla mostrará CHARGING ABORTED BAD BATTERY.

CARGA ANULADA

Si no se puede completar la carga normalmente, la carga se anulará. Cuando la carga se interrumpe, la salida

del cargador se apaga y la pantalla mostrará CHARGING ABORTED BAD

BATTERY. No continúe tratando de cargar

esta batería. Compruebe la batería y reemplazar si es necesario.

UTILIZAR LA FUNCIÓN DE ENCENDIDO DE MOTOR

El cargador de batería se puede utilizar para impulsar el auto si la batería está

baja. Siga todas las instrucciones y

precauciones de seguridad en la carga de la batería. Use protección completo de

los ojos y la ropa de protección. ¡ADVERTENCIA: Utilizando la FUNCIÓN

DE ARRANQUE DEL MOTOR SIN la batería instalada en el vehículo, dañará el

sistema eléctrico!

NOTA: Si usted ya ha cargado la batería y aún no arranca el auto, no utilice la opción de arranque, porque esto podría dañar el

sistema eléctrico del vehículo. Haga revisar la batería.

1. Ajuste el interruptor ON/OFF a la

posición OFF (apagado).

2. Con el cargador desenchufado del

tomacorriente de CA, conecte el

cargador a la batería siguiendo las

instrucciones que guran en las

secciones 6 y 7.

3. Con el cargador enchufado y conectado

a la batería y chasis, ajuste el interruptor de ON/OFF a la posición de 12 V o 24 V, pulse el botón de Selección de Velocidad hasta que se encienda el LED Arranque de Motor , y luego pulse el botón de START.

• 21 •

4. Si la batería está conectada correctamente, el LED de

arranque del motor se encenderá y la pantalla mostrará ENGINE STARTING

ON. Si la pantalla muestra CONNECT CLAMPS, verique las conexiones

de la batería. Cuando la salida del

arranque del motor esté habilitada, en

la pantalla mostrará READY.

5. Arranque el motor hasta que encienda

o pasen cinco segundos. Si el motor no arranca, espere unos minutos

antes de volver a intentarlo. Esto permite que el cargador y la batería se enfríen.

NOTA: Después de tres minutos en el

modo de arranque del motor, el cargador

entrará en un período de enfriamiento

de 180 segundos, para permitir que el

cargador y la batería se enfríen.

NOTA: Bajo clima frío extremo o si la batería es inferior a 2 volts, utilice el ajuste

Impulsar por 5 minutos antes de poner en marcha el motor.

6. Si el motor no arranca, utilice el ajuste

Impulsar por 5 minutos antes de darle arranque nuevamente.

7. Después de que el motor se puso en

marcha, pulse el interruptor ON / OFF para apagar, desenchufe el cable

de alimentación de CA antes de desconectar las pinzas de la batería del vehículo.

NOTA: Si el motor gira, pero no enciende,

no existe un problema con el sistema de

arranque, sino en cualquier otra parte del vehículo. DEJE de darle arranque

al motor hasta que el otro problema se diagnostique y se corrija.

NOTAS SOBRE EL ARRANQUE DEL MOTOR

Enfriar – Después de la puesta en

marcha, el cargador entra en un estado

de enfriamiento obligatorio de 3 minutos

(180 segundos). La pantalla digital

mostrará COOL DOWN XXX SECONDS REMAINING. La cuenta regresiva

comienza en 180 y llega hasta 0.

Después de 3 minutos, la pantalla digital

cambiará de mostrar la cuenta a mostrar

READY. El LED (amarillo /naranja) se

encenderá.

UTILIZAR EL PROBADOR DE TENSIÓN DE BATERÍA

1. Con el cargador desenchufado del

tomacorriente de CA, conecte el

cargador a la batería siguiendo las instrucciones que guran en las secciones anteriores.

2. Enchufe el cable de alimentación de CA

del cargador al tomacorriente de CA.

3. Ajuste el interruptor de ON/OFF a la

posición de 12 V o 24 V. No elija un velocidad con el botón de Selección de Velocidad.

4. Si fuera necesario, presione el botón Tipo de Batería hasta que el tipo

correcto se indique.

5. Lea la tensión de la pantalla digital.

Tenga en cuenta que esta lectura es solamente una lectura de la tensión

de la batería, una falsa carga de supercie podría engañarlo. Compare la lo mostrado con la siguiente gráca.

Indicación

de Voltaje de

batería de 12V

12,8 o más 25,6 o más Cargada

12,2 a 12,7 24,4 a 25,4

Menos de 12,2 Menos de 24,4 Descargada

Indicación

de Voltaje de

batería de 24V

Condición

de la batería

Necesita ser

cargada

PROBADOR Y CARGADOR

Cuando se enchufó por primera vez y el

interruptor de ENCENDIDO / APAGADO se ajustó a la posición de 12 V o 24 V, la unidad funciona sólo como probador, no

como cargador. Al seleccionar el índice

de carga y presionando el botón START

active el cargador de la batería y desactive el probador.

ENCENDER EL LÍMITE DE TIEMPO DE INACTIVIDAD

Si no botón se presiona dentro de los 10

minutos después de que el cargador de

batería se encendió por primera vez, el

cargador automáticamente cambiará de probador a cargador si la batería está

conectada. En ese caso, el cargador se

ajustará a la seleccióne de velocidad de Impulsar y el tipo de batería Gel.

PROBADOR SIN LÍMITE DE TIEMPO

Si el botón de modo de pantalla o de tipo de batería se presiona dentro de los primeros 10 minutos después de

que el cargador de batería se encendió,

la unidad permanecerá como probador

(no cargador) indenidamente, a menos

que se seleccione un índice de carga y

presionando el botón START.

PROBAR DESPUÉS DE CARGAR

Después de que la unidad ha sido cambiada de probador a cargador (seleccionando un índice de carga y

presionando el botón START) permanece

como cargador. Para cambiar el cargador de la batería de nuevo a probador

presione el botón START.

• 22 •

NOTA: El probador de batería solo

está diseñado para probar baterías. La

prueba de un dispositivo con un voltaje que cambie rápidamente podría arrojar resultados inesperados o imprecisos.

UTILIZACIÓN DE UN PROBADOR DE RENDIMIENTO DEL ALTERNADOR (Solo 12V)

1. Con el cargador desenchufado del

tomacorriente de CA, conecte el

cargador a la batería siguiendo las

instrucciones que guran en las

secciones anteriores.

2. Enchufe el cable de alimentación de CA

del cargador al tomacorriente de CA.

3. Ajuste el interruptor de ON/OFF

a la posición de 12 V. No elija un velocidad con el botón de Selección de Velocidad.

4. Arranque el vehículo, accelere el motor

a 2000 rpm durante 30 segundos y

12. MUESTRA DE MENSAJES

CONNECT CLAMPS (LED V encendido) – Conectado a la toma de CA sin las pinzas conectadas a la batería.

WARNING CLAMPS REVERSED (Rojo LED intermitente) – Conectado a la toma de CA y las pinzas conectadas en forma inversa. Pergaminos hasta que condición sea corregida.

ANALYZING BATTERY (Amarillo /

naranja LED encendido) – Conectado a la toma de CA, y la primera vez que conecta a una batería de 12 o 24V

correctamente.

CHARGING 12V – XX% (Amarillo /

naranja LED encendido) – Conectado a la toma de CA y correctamente conectado

a una batería de 12V descargada.

BOOST ON – 12V (Amarillo / naranja LED

encendido) – Conectado a la toma

de CA y correctamente conectado a una

batería de 12V descargada.

BOOST ON – 24V (Amarillo / naranja LED

encendido) – Conectado a la toma

de CA y correctamente conectado a una

batería de 24V descargada.

FULLY CHARGED AUTO MAINTAINING

(Verde CHARGED / MAINTAINING LED sólido) – Conectada a la toma de CA y

correctamente conectado a una batería

completamente cargada 12 o 24V.

encienda las luces delanteras u otros accesorios.

5. Lea la porcentaje de la alternador de la pantalla digital. Lecturas por debajo de 0 (13,2 voltios) leerán LOW y lecturas por encima del 100% (14,6 voltios) leerá

HI.GH. Si obtiene una lectura HI.GH o LOW, tiene el sistema eléctrico revisado

por un técnico cualicado.

NOTA: Consulte el manual del propietario

de su vehículo para obtener los números

de tensión adecuados para el alternador.

FUNCIONAMIENTO DEL VENTILADOR

Es normal que el ventilador para iniciar y detener cuando el mantenimiento de una batería completamente cargada. El ventilador no funciona en el Modo de Probador. Mantenga el área cerca de

la carga libre de obstáculos, para permitir

que el ventilador funcione de manera

eciente.

CHARGING ABORTED BAD BATTERY

(Amarillo / naranja LED intermitente) – Las circunstancias que pueden causar una situación de abortar durante la carga:

• La batería está muy sulfatada o tiene una celda en corto y no se puede alcanzar una carga completa.

• La batería es demasiado grande o hay un banco de baterías y no alcanza la carga completa en un período de tiempo establecido.

Las circunstancias que pueden causar una situación de abortar durante mantienen:

• La batería está muy sulfatada o tiene una célula débil y no mantener la carga.

• Hay un gran sorteo de la batería y el cargador tiene que suministrar su máximo mantener vigente durante un período de 12 horas para mantener la batería a plena carga.

ENGINE STARTING ON

(Amarillo / naranja LED encendido) – La batería está conectada correctamente

y se ha seleccionado el modo de arranque del motor.

READY (Amarillo / naranja LED encendido) – La salida del cargador está

habilitada y el cargador está listo para realizar el arranque del motor.

COOL DOWN XXX SECONDS REMAINING (LED Tipo de Batería

encendido) – El cargador ha entrado en un 3 minutos obligatoria (180 segundos)

estado de enfriamiento.

• 23 •

13. MANTENIMIENTO Y CUIDADO

Con cuidados mínimos puede mantener el cargador de baterías funcionando correctamente durante años.

• Limpie las pinzas cada vez que termine

de usar el cargador. Limpie el uido de

la batería que podría haber estado en contacto con las pinzas para evitar la corrosión.

• De vez en cuando, limpie la carcasa del cargador con un paño suave para conservar el acabado brillante y evitar la corrosión.

• Enrolle los cables de entrada y salida cuidadosamente cuando almacene el cargador. Esto ayudará a evitar daños accidentales a los cables y el cargador.

• Guarde el cargador desenchufado de la toma de alimentación de CA en posición vertical.

• Almacene en el interior, en un lugar fresco y seco. No guarde las pinzas en el

mango, unidas con un clip, en o alrededor del metal, o sujeta a los cables.

14. LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El cargador no se enciende incluso al estar bien conectado.

Tomacorriente de CA fuera de funcionamiento.

Controle la posible presencia de fusibles abiertos o disyuntores que suministren energía al tomacorriente de CA.

Las pinzas de la batería

no hacen corto al juntarse una con otra.

La batería se encuentra

conectada y el cargador

encendido, pero no

carga. No hay lectura en la

pantalla digital.

Pantalla Digital lea LOW al probar el alternador.

Pantalla Digital lea HIGH al probar el alternador.

El amarillo / naranja LED

y la pantalla muestra ANALYZING BATTERY.

La pantalla muestra

CHARGE ABORTED BAD BATTERY.

está encendido

Mala conexión eléctrica.

Batería defectuosa.

Este cargador está equipado

con un auto-recticador. Este

no permitirá paso de corriente si las pinzas de la batería no están conectadas en forma correcta.

Signicado, las pinzas no harán

corto si se juntan una con otra. El cargador está en el modo

probador, no el de carga.

El ensamblaje de la pantalla no está conectado a la base.

El cargador no está enchufado.

No hay corriente en el receptáculo.

La salida del alternador es de 13,2 voltios o menos.

La salida del alternador es de 14,6 voltios o más.

El cargador tiene que comprobar el estado de la batería.

La batería está sulfatada;

desulfatación fallida.

La batería es demasiado grande

para el cargador.

• 24 •

Controle la posible pérdida del enchufe perteneciente a los cables de alimentación o al alargador.

Haga revisar la batería. No hay problema; es una condición

normal.

Seleccione una velocidad de carga y

presione el botón START se activa el cargador de batería y se desactiva el probador.

Ver la sección 9, Instrucciones de Montaje.

Enchufe el cargador a una toma de CA.

Verique que el fusible o interruptor

de circuito abierto suministrando toma de CA.

Tener el sistema eléctrico revisado por

un técnico cualicado.

Tener el sistema eléctrico revisado por

un técnico cualicado. El LED amarillo / naranja

encendido cuando el cargador está comprobando el estado de la batería.

No continúe tratando de cargar esta

batería. Compruebe la batería y reemplazar si es necesario.

Usted necesita un cargador con una

velocidad amperios más alta.

está

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La pantalla muestra

CONNECT CLAMPS. Ciclo reducido o sin

inicio al arrancar el motor.

Las pinzas no hacen buena

conexión. No hay electricidad en el

tomacorriente.

Cable de CA o alargador suelto.

Las pinzas no se encuentran bien

conectados.

No espera 3 minutos (180

segundos) entre los arranques.

La batería podría encontrarse

severamente descargada.

Consumo mayor a el índice de arranque del motor.

El cargador podría encontrarse en estado de recalentamiento.

Revise la conexión falsa a la batería y la carrocería.

Verique la posible presencia de

fusibles abiertos o disyuntores que suministren energía al tomacorriente de CA.

Verique la posible pérdida del

enchufe perteneciente a los cables de alimentación o al alargador.

Verique la posible presencia de una

conexión defectuosa en la batería y en el bastidor.

Aguarde 3 minutos en tiempo de descanso antes del próximo arranque.

En una batería muy descargada,

utilice la velocidad de 40A Impulsar

durante 10 a 15 minutos, para a

ayudar en el arranque.

El tiempo de arranque varía según la cantidad de corriente consumida. Si

el arranque consume más el índice

de arranque del motor, el tiempo

de arranque podría ser menor a 3 segundos.

El protector térmico podría encontrarse desconectado y necesitar un mayor

tiempo de descanso. Asegúrese de

que los ventiladores del cargador no se encuentren bloqueados. Aguarde un momento y pruebe nuevamente.

15. ANTES DE DEVOLVER A REPARACIONES

o si desea obtener más información sobre la solución de problemas,

póngase en contacto con el departamento de servicio al cliente

Para REPARACIÓN O DEVOLUCIÓN, comuníquese con Servicios al Cliente al 1-800-621-5485. NO ENVÍE LA UNIDAD hasta que usted reciba AUTORIZACIÓN DE DEVOLUCIÓN DE MERCANCÍA (RMA) de Servicios al Cliente de Schumacher Electric Corporation.

Si estas soluciones no eliminan el problema,

para recibir asistencia:

services@schumacherelectric.com

www.batterychargers.com

o llame 1-800-621-5485

Lunes-viernes 7:00am to 5:00pm CST

16. ESPECIFICACIONES

Entrada .........................................................120V C.A. @ 60Hz, 10A cont., 57A máx. int.

Salida .........................................................................................................12V C.C, 6A int.

12V/24V C.C., 40A/20A int., 120 seg. máx. en, 60 seg. mín. apagado

12V/24V C.C., 250A/125A int., 5 seg. máx en, 180 seg. mín. apagado

• 25 •

17. GARANTÍA LIMITADA

GARANTIA LIMITADA NO VALIDA EN MEXICO. SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,

MOUNT PROSPECT, IL 60056-2179, REALIZA LA PRESENTE GARANTÍA LIMITADA AL COMPRADOR MINORISTA ORIGINAL DE ESTE PRODUCTO. LA PRESENTE GARANTÍA LIMITADA NO PUEDE TRANSFERIRSE NI CEDERSE.

Schumacher Electric Corporation (el “Fabricante”) otorga garantía por este cargador de batería por un plazo de dos (2) años contados a partir de la fecha de compra por menor

por la existencia de cualquier material o de mano de obra defectuosos que pudieran surgir

por su uso y cuidado normal. Si su unidad cuenta con material defectuoso o defectos de mano de obra, la obligación de los Fabricantes, conforme a la presente garantía, será simplemente reparar o sustituir el producto por uno nuevo o por una unidad reparada, a

elección del fabricante. Es obligación del comprador enviar la unidad con comprobante de compra y los gastos de envío prepagos al fabricante o a sus representantes autorizados para que ésta se pueda reparar o reemplazar.

El Fabricante no presta garantía por lo accesorios utilizados con este producto que no sean los fabricados por Schumacher Electric Corporation y que no estén aprobados para su uso con este producto. La presente Garantía Limitada será nula si el producto se utiliza en forma errónea, se trata de manera inadecuada, es reparado o modicado por personas que nos sean el Fabricante o si esta unidad es revendida a través de un vendedor minorista no autorizado. El fabricante pudiera anular esta Garantía Limitada

si la etiqueta “warranty void if removed” es removida del producto.

El Fabricante no realiza ninguna otra garantía, incluidas, a título enunciativo, las garantías expresas, implícitas o legales, incluidas, a modo de ejemplo, las garantías implícitas de comerciabilidad o adecuación a un n especíco. Asimismo, el Fabricante no será responsable ante reclamos por daños accidentales, especiales ni directos en los que incurran los compradores, usuarios u otras personas asociadas al producto, incluidas, a título enunciativo, los ingresos y ganancias no percibidos, ventas anticipadas, oportunidades comerciales, el buen nombre, la interrupción de la actividad comercial o cualquier otro daño que haya provocado. Todas las garantías, excepto la garantía limitada incluida en el presente, por medio de la presente, quedan expresamente

anuladas y excluidas. Algunos estados no permiten la exclusión ni la limitación de los

daños accidentales ni directos o el plazo de garantía implícita, por lo que las limitaciones o exclusiones mencionadas anteriormente podrían no corresponder con su caso. La presente garantía le otorga derechos legales especícos y es probable que usted cuente

con otros derechos que podrían diferir de los incluidos en la presente garantía.

LA PRESENTE GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA LIMITADA EXPRESA Y EL FABRICANTE NO ASUME NI AUTORIZA A NADIE A ASUMIR O A ADQUIRIR NINGUNA OTRA OBLIGACIÓN RESPECTO DEL PRODUCTO QUE NO SEA LA PRESENTE GARANTÍA.

Schumacher® y el logo Schumacher son marcas registradas

de Schumacher Electric Corporation.

• 26 •

1. CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSERVER CES INSTRUCTIONS.

1.1 CONSERVER CES INSTRUCTIONS –

Ce manuel contient des instructions importantes concernant la sécurité et le fonctionnement.

1.2 Ne pas laisser à la portée des enfants.

1.3 Ne pas exposer le chargeur à la pluie ou

la neige.

1.4 N’utilisez que les accessoires recommandés.

L’utilisation d’accessoires non recommandés

ou vendus par le fabricant du chargeur de

batterie peut engendrer un risque d’incendie,

un choc électrique ou des blessures.

1.5 Pour réduire le risque d’endommager le

cordon électrique, tirez sur la prise plutôt

que sur le cordon quand vous débranchez le chargeur.

1.6 Une rallonge ne devrait pas être utilisée

sauf en cas de nécessité absolue.

L’utilisation d’une rallonge inadéquate

peut causer un risque de feu ou de choc

électrique. Si vous devez utiliser une rallonge assurez-vous que :

• Que les broches sur la prise de la rallonge sont du même nombre, de la même taille et forme que celles de la

prise du chargeur.

• Que la rallonge est bien câblée et en bonne condition électrique.

• Que la taille du câble est assez grosse pour le taux d’intensité CC du chargeur

comme spéciée dans le section 8.

1.7 Ne pas faire fonctionner le chargeur avec

un cordon ou une prise endommagé – remplacer immédiatement.

1.8 Ne pas faire fonctionner le chargeur s’il a

reçu un choc violent, est tombé par terre

ou a été endommagé d’une autre façon;

apportez-le à un technicien qualié.

1.9 Ne pas démonter le chargeur; apportez-

le chez un technicien qualié quand vous devez l’entretenir ou le réparer. Un

mauvais remontage pourrait causer un risque d’incendie ou de choc électrique.

1.10 Pour réduire le risque de choc électrique,

débranchez le chargeur de la prise murale avant de faire tout entretien ou nettoyage.

Le fait de simplement éteindre l’appareil

ne réduira pas les risques.

1.11 AVERTISSEMENT : RISQUE DE GAZ EXPLOSIFS.

a. IL EST DANGEREUX DE TRAVAILLER

b. Pour réduire le risque d’explosion de la

A PROXIMITÉ D’UNE BATTERIE AU PLOMB. LES BATTERIES PRODUISENT DES GAZ EXPLOSIFS EN SERVICE NORMAL. IL EST AUSSI IMPORTANT DE TOUJOURS RELIRE LES INSTRUCTIONS AVANT D’UTILISER LE CHARGEUR ET DE LES SUIVRE À LA LETTRE.

batterie, suivez ces directives et celles

publiées par le fabricant de la batterie et du fabricant de tout autre appareil que vous pensez utiliser au voisinage de la batterie. Examinez les avertissements inscrits sur ces produits et sur le moteur.

2. MESURES DE SÉCURITÉ PERSONNELLE

2.1 Considérez d’être assez proche d’une

personne quand vous travaillez près d’un accumulateur au plomb pour qu’elle puisse venir à votre aide en cas d’urgence.

2.2 Ayez assez d’eau fraîche et du savon à

proximité au cas ou votre peau, vos yeux

ou vos habits viendraient en contact avec l’acide de la batterie.

2.3 Portez une protection complète des yeux

et du corps, comprenant des lunettes de sécurité et des vêtements protecteurs. Évitez de toucher vos yeux quand vous

travaillez près de la batterie.

2.4 Si l’acide de la batterie rentre en contact

avec votre peau ou vos vêtements, lavez

l’endroit immédiatement avec de l’eau et

du savon. Si l’acide entre dans vos yeux,

rincez immédiatement l’œil avec de l’eau froide coulante pour au moins 10 minutes

puis allez voir le médecin aussitôt.

2.5 NE JAMAIS fumer ou allumer des ammes

2.6 Soyez extra prudent pour réduire le risque

2.7 Enlevez vos objets personnels en métal

2.8 Utilisez le chargeur pour les batteries

• 27 •

à proximité de la batterie ou du moteur.

de laisser tomber un outil en métal sur la batterie. Ça pourrait faire une étincelle ou produire un court-circuit à la batterie ou à d’autres parties électriques et pourrait produire une explosion.

comme les bagues, les bracelets, les

colliers et les montres quand vous travaillez avec une batterie d’accumulateurs au

plomb. Une batterie d’accumulateurs

au plomb peut produire un court-circuit thermique assez fort pour souder une

bague ou autre chose du même genre au métal, causant de graves brûlures.

rechargeables au PLOMB-ACIDE (STD, AGM, GEL ou cycle profond). Il n’est

pas conçu pour alimenter un système électrique à basse tension autre que dans une application d’un démarreur. Ne pas utiliser ce chargeur de batterie pour recharger des piles sèches qui sont utilisées en électroménager. Ces piles peuvent exploser et causer des blessures et des dommages matériels.

2.9 NE JAMAIS charger une batterie gelée.

2.10 AVERTISSEMENT : Ce produit contient

3. PRÉPARATION POUR LE CHARGEMENT

3.1 S’il est nécessaire de retirer la batterie

du véhicule pour la charger, toujours

débrancher la borne de mise à la masse

en premier. S’assurer que le courant aux accessoires du véhicule est coupé an

d’éviter la formation d’un arc.

3.2 Assurez-vous que la zone autour de la

batterie est bien ventilée quand la batterie est en chargement.

3.3 Nettoyer les bornes de la batterie avant

de la charger. Lors du nettoyage, ne

laissez pas les particules de corrosion entrer en contact avec vos yeux.

3.4 Ajoutez de l’eau distillée dans chaque

élément de batterie jusqu’à que le

niveau d’acide atteigne celui spécié

par le fabricant de la batterie. Ne pas faire déborder. Pour une batterie dont

3.5 Étudiez toutes les précautions

3.6 Si le chargeur comporte un sélecteur de

4. EMPLACEMENT DU CHARGEUR

4.1 Placez le chargeur aussi loin que possible

de la batterie que les câbles CC le

permettent.

4.2 Ne jamais placer le chargeur directement

sous la batterie à charger. les gaz ou

les uides qui s’échappent de la batterie peuvent entraîner la corrosion du

chargeur ou l’endommager.

4.3 Ne jamais laisser l’électrolyte de la

4.4 Ne pas faire fonctionner le chargeur dans

4.5 Ne pas poser la batterie sur le chargeur.

un ou plusieurs produits chimiques

reconnus par l’État de Californie pour causer cancer, des malformations

congénitales ou d’autres troubles de la reproduction.

les éléments n’ont pas de bouchons, comme les « VRLA » (accumulateur au plomb – acide à régulation par soupape)

suivez attentivement les directives de chargement du fabricant.

spéciques du fabricant de la batterie

pour le chargement et les taux de charge recommandés.

tension de sortie, consulter le manuel de

l’usager de la voiture pour déterminer la tension de la batterie et pour s’assurer

que la tension de sortie est appropriée. Si le chargeur n’est pas muni d’un sélecteur,

ne pas utiliser le chargeur à moins que la tension de la batterie ne soit identique à la tension de sortie nominale du chargeur.

batterie s’écouler sur le chargeur lors de l’analyse hydrométrique ou en remplissant la batterie.

un espace clos et/ou ne pas gêner la

ventilation.

5. PRÉCAUTIONS SUR LA CONNEXION C.C.

5.1 Mettre les interrupteurs du chargeur hors

circuit et retirer le cordon c.a. de la prise avant de mettre et d’enlever les pinces du

cordon C.C. S’assurer que les pinces ne se touchent pas. Les clips peuvent être

activées et peuvent déclencher.

5.2 Attachez les pinces à la batterie et au

chassis, comme indiqué dans les sections

6 et 7.

6. ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE DANS UN VÉHCULE

AVERTISSEMENT : UNE ÉTINCELLE PRÈS DE BATTERIE PEUT CAUSER SON EXPLOSION. POUR RÉDUIRE LES RISQUES D’ÉTINCELLE PRÈS DE LA BATTERIE :

6.1 Placer les cordons C.A. et C.C.

de manière à éviter qu’ils soient

endommagés par le capot, une portière

ou les pièces en mouvement du moteur.

6.2 Faire attention aux pales, aux courroies et

aux poulies du ventilateur ainsi qu’à toute

• 28 •

autre pièce susceptible de causer des blessures.

6.3 Vérier la polarité des bornes de

la batterie. le diamètre de la borne POSITIVE (POS, P, +) est généralement supérieur à celui de la borne NÉGATIVE (NÉG, N, –).

6.4 Déterminer quelle borne est mise à la

masse (raccordée au châssis). Si la borne négative est raccordée au châssis (comme dans la plupart des cas), voir

l’étape 6.5. Si la borne positive est raccordée au châssis, voir l’étape 6.6.

6.5 Si la borne négative est mise à la masse,

raccorder la pince POSITIVE (ROUGE) du chargeur à la borne POSITIVE (POS, P, +) non mise à la masse de la batterie. Raccorder la pince NÉGATIVE (NOIRE)

au châssis du véhicule ou au moteur,

loin de la batterie. Ne pas raccorder la

pince au carburateur, aux canalisations

d’essence ni aux pièces de la carrosserie

en tôle. Raccorder à une pièce du cadre ou du moteur en tôle de forte épaisseur.

6.6 Si la borne positive est mise à la masse,

raccorder la pince NÉGATIVE (NOIRE) du chargeur à la borne NÉGATIVE (NÉG,

N, –) non mise à la masse de la batterie. Raccorder la pince POSITIVE (ROUGE)

au châssis du véhicule ou au moteur,

loin de la batterie. Ne pas raccorder la

pince au carburateur, aux canalisations

d’essence ni aux pièces de la carrosserie

en tôle. Raccorder à une pièce du cadre ou du moteur en tôle de forte.

6.7 Pour interrompre l’alimentation du

chargeur, mettre les interrupteurs hors circuit, retirer le cordon c.a. de la prise, enlever la pince raccordée au châssis et

en dernier lieu celle raccordée à la batterie.

6.8 Consultez les Consignes d’Utilisation pour les renseignements sur la durée du chargement.

7. ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE HORS DU VÉHICULE

AVERTISSEMENT : UNE ÉTINCELLE PRÈS DE BATTERIE PEUT CAUSER SON EXPLOSION. POUR RÉDUIRE LES RISQUES D’ÉTINCELLE PRÈS DE LA BATTERIE :

7.1 Vérier la polarité des bornes de la batterie.

Le diamètre de la borne POSITIVE (POS, P, +) est généralement supérieur à celui de la borne NÉGATIVE (NÉG, N, –).

7.2 Raccorder un câble de batterie isolé no

6 AWG mesurant au moins 60 cm de longueur à la borne négative (NÉG, N, –).

7.3 Raccorder la pince POSITIVE (ROUGE)

à la borne POSITIVE (POS, P, +) de la batterie.

7.4 Se placer et tenir l’extrémité libre du câble aussi loin que possible de la batterie, puis raccorder la pince NÉGATIVE (NOIRE) du chargeur à l’extrémité libre du câble.

7.5 Ne pas se placer face à la batterie pour effectuer le dernier raccordement.

7.6 Quand vous déconnectez le chargeur,

toujours le faire dans l’ordre inverse de la procédure de connexion et coupez la première connexion en étant aussi loin que possible de la batterie.

7.7 Une batterie marine (bateau) doit être débarquée à terre pour être chargée.

Pour la charger à bord il faut posséder un appareil spécialement conçu pour utilisation marine.

8. MISE À LA TERRE ET CORDON D’ÉNERGIE CA

8.1 Ce chargeur de batterie doit être utilisé

sur un circuit de tension nominale de 120

volts. La prise de terre doit être branchée

dans une prise qui est correctement installée et mise à la terre conformément aux codes de construction locaux.

Les ches de la prise mâle doivent

correspondre à la prise murale. Ne pas utiliser l’appareil avec un système non mis à la terre.

8.2 DANGER : Ne jamais modier le cordon

CA ou la prise du chargeur – si elle

ne correspond pas à la prise murale,

demander à un électricien professionnel

de vous installer celle qui convient. Une

mauvaise installation peut engendrer un risque de choc électrique ou d’électrocution.

• 29 •

NOTE : Conformément à la réglementation

canadienne, l’utilisation d’un adaptateur est interdite au Canada. L’utilisation d’un adaptateur aux États-Unis n’est pas recommandée et ne doit pas être utilisé.

8.3 UTILISEZ UNE RALLONGE

L’utilisation d’une rallonge n’est pas recommandée. Si vous devez utiliser une rallonge, suivez ces directives :

• Les broches de la che de la rallonge doit être le même nombre, la taille et forme que celles de la che du chargeur.

• S’assurer que la rallonge est bien câblée et en bon état électrique.

• L’épaisseur du l doit être assez grande

pour la notation du chargeur, comme indiqué ci-dessous :

Longueur du cordon (m) 7,62 15,24 30,48 45,72 Calibre AWG* du cordon 10 10 10 8

*AWG-American Wire Gauge

9. DIRECTIVES D’ASSEMBLAGE

9.1 Il est important d’assembler

complètement votre chargeur avant de l’utiliser. Retirez toutes les range-cordons

et déroulez les câbles avant d’utiliser le chargeur de batterie. Suivez les

instructions de montage suivantes.

Pièces incluses

(2) vis no 8 x 0,25 po (A) (2) vis no 10 x 1,0 po (B) (1) poignée

Outils requis

Tournevis cruciforme (non inclus)

9.2 Pour xer la poignée : Placez chaque

extrémité de la poignée dans son support,

en l’alignant avec les trous de vis. Insérez

les vis comme illustré. Branchez le câble dans le port, comme illustré (C).

IMPORTANT : Le port est UNIQUEMENT

prévu pour le branchement de la poignée du chargeur. Il n’est compatible avec aucun autre équipement.

10. PANNEAU DE CONTRÔLE

AFFICHAGE NUMÉRIQUE

L’écran numérique indique l’état de la

batterie et du chargeur. Consultez la section Messages d’afchage pour une liste complète des messages.

REMARQUE : Pendant la charge, l’afchage passe en mode veille et n’afche pas le pourcentage de la batterie,

le pourcentage de l’alternateur ou la

tension. Pour rallumer l’afchage, appuyez sur la touche Afchage.

BOUTON DU MODE D’AFFICHAGE

Utiliser ce bouton pour régler la fonction de l’afchage numérique :

(Pourcentage de batterie) –

L’écran montre une charge estimée en

pourcentage de la batterie raccordée aux

pinces du chargeur, lors de la charge.

A (Pourcentage de alternateur) –

L’écran numérique indique un pourcentage

de sortie estimé du système de charge du véhicule connecté aux pinces de batterie

du chargeur, par rapport à un système fonctionnant correctement. La plage de

pourcentage de l’alternateur est comprise

entre 0 % et 100 %. Les valeurs inférieures à 0 % (13,2 volts) afcheront LOW et les valeurs supérieures à 100 % (14,6 volts) afcheront HIGH. Si l’écran afche HIGH ou LOW, faites vérier le système électrique par un technicien qualié.

REMARQUE : La sélection « A » n’est pas disponible pour les batteries 24V.

MISE EN GARDE : veillez à ne pas pincer ni à

endommager le câble pendant l’installation de la poignée. Le chargeur ne fonctionnera pas correctement si ce câble est endommagé.

(A)

(B)

(C)

V (Tension) – L’écran numérique montre

la tension située aux pinces du chargeur,

en courant continu.

BOUTON DE START/STOP

Utilisez cette touche pour lancer ou arrêter le processus de charge ou d’amplication,

une fois que la batterie est correctement connectée et qu’une sortie ou un débit a été sélectionné.

BOUTON DE SÉLECTION DU TAUX

Utilisez ce bouton pour sélectionner l’u

6<>2A CHARGE / MAINTIEN

(Seulement pour 12V) – Pour charger

les petites et les grosses batteries. Pas conçu pour les applications industrielles.

40A/12V ou 20A/24V BOOST –

Pour ajouter rapidement de l’énergie à une batterie fortement déchargée ou batterie de grande capacité avant AideDémarrage.

250A (12V) ou 125A (24V)

AIDE-DÉMARRAGE – Fournit un

ampérage élevé pour démarrer le moteur qui ont une batterie faible ou déchargée. Toujours utiliser en combinaison avec une batterie.

REMARQUE : Une fois que le chargeur a commencé à charger la batterie, si vous appuyez sur la touche START/STOP, le

courant de sortie est interrompu et l’écran indique OFF, suivi de la tension de la

batterie. Si vous appuyez à nouveau sur

• 30 •

la touche START/STOP, le courant revient à la même intensité qu’au moment de sa

mise hors tension.

INDICATEURS LED

PINCES INVERSÉES (rouge) LED

clignotant : Les connexions sont inversées.

(jaune / orange) LED allumée :

Le chargeur a détecté qu’une batterie

est branchée et effectue l’opération sélectionnée.

CHARGÉ / MAINTIEN (vert) LED

allumée : La batterie est complètement

chargée et le chargeur est en mode maintien.

REMARQUE : Consultez la section des Consignes d’Utilisation pour une description complète des modes de chargeur.

BOUTON DE TYPE DE BATTERIE

Utilisez ce bouton pour sélectionner le

type de batterie.

STD – Utilisé dans les voitures, camions et motocyclettes, ces batteries ont des

bouchons de ventilation et sont souvent

marqués « faible entretien » ou « sans entretien ». Ce type de batterie est conçu

pour rapidement offrir de l’énergie (par

exemple, le démarrage des moteurs) et

a une plus grande teneur en germes.

Les plaques sont plus minces et avoir la

composition des matériaux peu différente.

Batteries ordinaires ne devraient pas être utilisés pour des applications à cycle

profond.

AGM – La construction de Glass Mat absorbée permet à l’électrolyte à être

suspendu à proximité de matière active

de la plaque. En théorie, cela améliore à la fois la charge et l’efcacité de la recharge. Les batteries AGM sont une variante des batteries scellées VRLA (Valve

Régulage plomb-acide). Usages populaires

comprennent la haute performance du

moteur de démarrage, les sports de puissance, cycle profond, batteries solaires.

GEL – L’électrolyte dans un élément gélié a un additif de silice qui lui permet de s’ancrer ou de se raidir. La tension

du chargement de ce type d’élément est plus basse que celle des autres styles d’accumulateurs au plomb. C’est probablement l’élément le plus sensible en ce qui concerne les effets indésirables d’un

chargement en surtension. Les batteries « Gel » ont un meilleur usage en décharge TRÈS POUSSÉE et peuvent durer plus

longtemps dans un environnement chaud.

Si on utilise un mauvais chargeur de

batterie pour une batterie à éléments

géliés, un mauvais rendement et une

défaillance prématurée en découlera.

COMMUTATEURS À BASCULE

Ceux-ci se trouvent sur la base de l’appareil.

SELECTEUR MARCHE / ARRÊT –

Utilisez ce sélecteur pour choisir entre la 12V Charge/Maintien, Boost et Aide-Démarrage ou 24V Boost et Aide-

Démarrage.

• OFF (ARRÊT) – Lorsque le commutateur

est dans cette position (au milieu), le

chargeur est éteint.

• 12V CHARGE / MAINTIEN, BOOST

ET AIDE-DÉMARRAGE – Lorsque le sélecteur est dans cette position, le bouton de sélection de taux peut être mis sur le 6<> 2A Charge / Maintien, 40A Boost ou 250A Aide-Démarrage.

• 24V BOOST ET AIDE-DÉMARRAGE –

Lorsque le sélecteur est dans cette position, le bouton de sélection de taux peut être mis sur le 20A Boost ou 125A

Aide-Démarrage.

11. CONSIGNES D’UTILISATION

AVERTISSEMENT : Une étincelle près de

la batterie peut provoquer une explosion. IMPORTANT : Ne pas démarrer le

véhicule avec le chargeur branché à la

prise, ou il peut endommager le chargeur.

REMARQUE : Ce chargeur est équipé d’une fonction de démarrage automatique.

Le courant n’alimentera pas les pinces

avant qu’une batterie soit raccordée

correctement à celles-ci. Les pinces ne

feront pas d’étincelles si elles se touchent.

CHARGE D’UNE BATTERIE DANS LE VÉHICULE

1. Éteignez tous les accessoires du

véhicule.

2. Gardez le capot ouvert.

3. Nettoyez les bornes de la batterie.

4. Mettez le sélecteur ON / OFF à la

position ARRÊT.

5. Posez les câbles CA / CC à l’ écart de

toute pales de ventilateur, courroies,

poulies et autres pièces mobiles qui peuvent causer des blessures.

6. Mettez le sélecteur ON / OFF à la

position ARRÊT.

7. Raccordez la batterie, selon les

mesures indiquées dans les parties 6 et 7.

8. Raccordez le chargeur à une prise

électrique.

9. Une fois le chargeur branché et

connecté à la batterie du véhicule, placez l’interrupteur MARCHE/ARRÊT dans la position 12 V Charge/Maintien/

• 31 •

Boost/Démarrage du moteur ou 24 V Boost/Démarrage du moteur.

10. Choisissez le type de batterie et le taux

souhaité.

11. Appuyer sur la touche START. Le voyant DEL (jaune/orange) s’allumera, et l’écran afchera

ANALYZING BATTERY pendant

que le chargeur vérie que la batterie

est correctement raccordée et analyse son état. Consultez la section 12 pour les détails relatifs aux messages à l’écran.

12. Lorsque vous débranchez le chargeur,

placez le commutateur à la position

ARRÊT, débranchez le chargeur de l’alimentation en alternatif, enlevez les pinces du châssis du véhicule, puis

enlevez les pinces de la borne de la batterie.

CHARGE D’UNE BATTERIE A L’EXTÉRIEUR DU VÉHICULE

1. Mettez la batterie dans un endroit

bien ventilé.

2. Nettoyez les bornes de la batterie.

3. Mettez le sélecteur ON / OFF à la

position ARRÊT.

4. Raccordez la batterie, selon les mesures

indiquées dans les parties 6 et 7.

5. Raccordez le chargeur à une prise électrique.

6. Une fois le chargeur branché et connecté à la batterie du véhicule, placez l’interrupteur MARCHE/ARRÊT dans la position 12 V Charge/Maintien/ Boost/Démarrage du moteur ou 24 V Boost/Démarrage du moteur.

7. Choisissez le type de batterie et le taux souhaité.

8. Appuyer sur la touche START. Le voyant DEL (jaune/orange) s’allumera, et l’écran afchera

ANALYZING BATTERY pendant

que le chargeur vérie que la batterie

est correctement raccordée et analyse son état. Consultez la section 12 pour les détails relatifs aux messages à l’écran.

9. Lorsque vous débranchez le chargeur,

placez le commutateur à la position

ARRÊT, débrancher le chargeur de l’électricité, débranchez la pince négative, et enn la pince positive.

10. Une batterie marine (bateau) doit être

retirée et chargée sur le rivage.

MODE DE CHARGE AUTOMATIQUE

Quand une charge automatique 12V est effectuée, le chargeur passe en mode

de maintien automatiquement lorsque la batterie est chargée.

• 32 •

INDICATEUR DE RACCORDEMENT DE LA BATTERIE

Si le chargeur ne détecte pas une batterie raccordée correctement, le chargement

ne débutera pas et l’écran numérique

afchera un des deux messages. Si l’écran afche CONNECT CLAMPS, assurez-

vous que le chargeur est raccordé à la batterie et que les points de raccordement

sont propres et sont bien branchés. Si l’écran afche WARNING CLAMPS REVERSED, débranchez le chargeur de

la prise de courant alternatif et inversez les raccordements à la batterie.

TEMPS DE CHARGEMENT

TAILLE DE

APPLICATION

POWERSPORTS

AUTOMOTOR

MARINA

Les temps sont basées sur une batterie

déchargée à 50% et peuvent changer en

fonction de l’âge et de l’état de la batterie.

LA BATTERIE

TEMPS DE CHARGE (Heures)

6Ah 6

32Ah 15

300 CCA 12

1000 CCA 30

50Ah 15

105Ah 33

2A 6A 8A 10A

1.75

4.5

3.5

8.5

4.25

9.5

1.5

3.5

L’ACHÈVEMENT DU CHARGEMENT ET LE MODE DE MAINTIEN DU CHARGEMENT DE LA BATTERIE (MODE DE SURVEILLANCE LIBRE)

L’achèvement du chargement est indiqué par la DEL verte allumée en continu et

par l’écran numérique indiquant FULLY CHARGED AUTO MAINTAINING. Cela

veut dire que le chargeur a arrêté son

action et qu’il est passé en mode de maintien du chargement de la batterie.

NOTE : Si le chargeur doit fournir son

maximum actuel maintenir pour une

période d’une heure en continu 12, il se

met en mode abort (voir la section Charge Avorte). Cela est généralement causé par

une fuite de la batterie ou de la batterie

pourrait être mauvais. Assurez-vous qu’il n’y a pas de charges sur la batterie. S’il existe, supprimez-les. S’il n’en existe pas, faite vérier la batterie ou remplacé.

MAINTENIR UNE BATTERIE

Le SC1352 maintient batteries de 12 volts, de les maintenir à pleine charge.

Non recommandé pour une utilisation

industrielle. NOTE : La technologie de mode maintien

vous permet de recharger en toute sécurité et de maintenir une batterie en bon état pendant des périodes de temps

prolongées. Toutefois, des problèmes avec les problèmes électriques, batteries dans le véhicule, une mauvaise connexion

ou d’autres conditions supplémentaires pourraient provoquer un courant excessif.

En tant que tel, suivi parfois votre batterie

et la recharge est nécessaire.

MODE DE DÉSULFATATION

Si la batterie demeure déchargée pour une longue période de temps, celle-ci pourrait

devenir sulfatée et ne pas permettre

le chargement normal. Si le chargeur détecte une batterie sulfatée, il passera

en mode de fonctionnement hors de l’ordinaire conçu pour de telles batteries.

Si l’opération est réussie, le chargement

normal reprendra après que la batterie est

désulfatée. Une opération de désulfatation peut prendre jusqu’à 8 heures. Si l’opération de désulfatation échoue, le chargement cesse et l’écran afche

CHARGING ABORTED BAD BATTERY.

CHARGE AVORTE

Si la charge ne peut être achevé normalement, la charge avorté. Lorsque la charge est abandonnée, la sortie du chargeur est coupée, et l’écran afchera

CHARGING ABORTED BAD BATTERY. N’essayez pas de continuer le chargement

de cette batterie. Vériez la batterie et

remplacez-la si nécessaire.

UTILISER LA FONCTION DEMARRAGE DU MOTEUR

Votre chargeur de batterie peut être utilisé

pour démarrer votre voiture si la batterie

est faible. Suivez toutes les instructions

et précautions de sécurité pour charger votre batterie. Portez des lunettes de

protection complète et des vêtements protecteurs.

AVERTISSEMENT : L’utilisation de la

fonction de aide-démarrage sans avoir une batterie installée dans le véhicule peut endommager le système électrique du véhicule.

NOTE : Si vous avez chargé la batterie

et il sera toujours pas démarrer votre

voiture, ne pas utiliser la fonction de démarrage du moteur, ou il va

endommager le système électrique du

véhicule. Faite vériée la batterie.

1. Mettez le sélecteur ON / OFF à la

position ARRÊT.

2. Avec le chargeur débranché de la

prise murale, branchez le chargeur de

la batterie en suivant les instructions données sur les sections 6 et 7.

3. Une fois le chargeur branché et connecté à la batterie et au châssis, réglez l’interrupteur MARCHE/ARRÊT

sur la position 12 V ou 24 V, appuyez sur la touche Sélection du taux jusqu’à ce que le voyant DEL Démarrage du moteur soit allumé, puis appuyez sur la touche START.

4. Si la batterie est correctement branchée, le voyant DEL

Démarrage du moteur s’allumera et

l’écran afchera ENGINE STARTING ON. Si l’écran afche CONNECT CLAMPS, vériez les connexions

de la batterie. Lorsque le mode Démarrage du moteur est activé, l’écran afche READY.

5. Faites tourner le moteur jusqu’à

ce qu’il démarre ou attendez cinq

secondes. Si le moteur ne démarre pas, attendez quelques minutes avant

de l’activer à nouveau. Cela permet au chargeur et la batterie de refroidir.

REMARQUE : Après trois minutes sur le

mode Démarrage du moteur, le chargeur

passe à une période de refroidissement

de 180 secondes, pour permettre au

chargeur et à la batterie de refroidir.

REMARQUE : Pendant le temps très froid, ou si la batterie est moins de 2 volts, utilisez le réglage Boost pendant 5 minutes avant

de démarrer le moteur.

6. Si le moteur ne démarre pas, utilisez

le réglage Boost pendant encore 5 minutes avant de démarrer le moteur de nouveau.

7. Après le démarrage du moteur,

mettez le commutateur sur la position ARRÊT et débranchez le cordon d’alimentation avant de débrancher les pinces de la batterie du véhicule.

NOTE : Si le moteur tourne, mais ne démarre jamais, ca veut dire qu’il y a

un autre problème avec le véhicule. ARRÊTER de tourner le moteur jusqu’à

ce que l’autre problème est identié ou

corrigée.

NOTES DE DEMARRAGE MOTEUR Refroidissement – Après un lancement

de moteur, le chargeur se met

obligatoirement en état de refroidissement

pendant 3 minutes (180 secondes). L’écran numérique indiquera COOL

DOWN XXX SECONDS REMAINING. Il démarre à 180 et descend jusqu’à 0.

Après trois minutes, l’écran numérique changera pour READY. Le voyant DEL

(jaune/orange) s’allume alors.

• 33 •

UTILISER LE TESTEUR DE TENSION DE BATTERIE

1. Avec le chargeur débranché de la

prise murale, branchez le chargeur

de la batterie en suivant les instructions données dans les sections précédentes.

2. Branchez le cordon d’alimentation CA

du chargeur dans la prise murale.

3. Réglez l’interrupteur MARCHE/

ARRÊT sur la position 12V ou 24V. NE choisissez PAS le taux à l’aide de la touche Sélection du taux.

4. Si nécessaire, appuyez sur la touche

Type de Batterie usqu’à ce que le

type correct soit indiqué.

5. Lisez la tension sur l’afchage

numérique. Gardez à l’esprit que cette lecture est seulement une lecture de

la tension de la batterie, une charge

surface faux peut vous induire en erreur. Comparez la lecture au tableau suivant.

12V Tension

de la batterie

12,8 ou plus 25,6 ou plus Chargé

12,2 à 12,7 24,4 à 25,4

Moins de 12,2 Moins de 24,4 Déchargé

24V Tension de la battery

État de la

batterie

Doit être

rechargée

TESTEUR ET CHARGEUR

Lorsque vous l’avez branché pour la première fois et que l’interrupteur ON / OFF a été réglé sur la position 12V ou 24V, l’appareil fonctionne seulement comme un testeur, pas un chargeur.

En sélectionnant un taux de charge

et appuyer sur le bouton START vous

activez le chargeur de batterie et désactivez le testeur.

DÉLAI DE MARCHE

Si aucune touche n’est touchée dans les

10 minutes après le chargeur de batterie

est mis sous tension, le chargeur passe

automatiquement du testeur au chargeur si

la batterie est connectée. Dans ce cas, le chargeur sera mis à la mode de Boost et le

type de batterie Gel.

TESTEUR SANS LIMITE DE TEMPS

Si vous appuyez sur la touche Mode d’afchage ou Type de batterie dans

les dix premières minutes qui suivent la mise sous tension du chargeur de

batterie, l’appareil servira indéniment de testeur (pas de chargeur), à moins qu’un

taux de charge ne soit sélectionné et le

bouton START est pressé.

ESSAI APRÈS LA CHARGE

Une fois que l’appareil est passé du

mode testeur au mode chargeur (en sélectionnant un taux de charge et

appuyer sur le bouton START), il servira

de chargeur. Pour remettre le chargeur de

la batterie en mode d’essai, appuyez sur la touche START.

NOTE : Le contrôleur de batterie est

conçu uniquement pour les batteries de tests. Test d’un appareil avec une tension évolution rapide pourrait donner des résultats inattendus ou inexacts.

UTILISATION DU TESTEUR DE PERFORMANCE DE L’ALTERNATEUR (12 V seulement)

1. Une fois le chargeur débranché de

la prise de courant CA, connectez le

chargeur à la batterie en suivant les instructions des sections précédentes.

2. Branchez le câble d’alimentation du

chargeur dans une prise de courant AC.

3. Placer l’interrupteur MARCHE/ARRÊT

sur la position 12 V. NE choisissez PAS le taux à l’aide de la touche Sélection

du taux.

4. Faites démarrer le véhicule, faites

tourner le moteur à 2 000 tr/min

pendant 30 secondes et allumez les phares ou d’autres accessoires.

5. Lire la pourcentage de alternateur

sur l’écran numérique. Les valeurs inférieures à 0 % (13,2 volts) afcheront

LOW et les valeurs supérieures à 100

% (14,6 volts) afcheront HIGH. Si l’écran afche HIGH ou LOW, faites vérier le système électrique par un technicien qualié.

REMARQUE : Consultez le manuel du propriétaire de votre véhicule

pour connaître les valeurs de tension

appropriées pour votre alternateur.

FONCTIONNEMENT DU VENTILATEUR

Il est normal pour le ventilateur de

démarrer et de s’arrêter lorsque la batterie

est maintenue complètement chargée.

Le ventilateur ne fonctionne pas en mode d’essai. Évitez d’obstruer les alentours du

chargeur pour permettre au ventilateur de fonctionner efcacement.

• 34 •

12. MESSAGES D’AFFICHAGE

CONNECT CLAMPS (La DEL « V » est allumée) – Branchement effectué à la

prise de courant alternatif sans que les pinces soient raccordées à une batterie.

WARNING CLAMPS REVERSED (La DEL rouge clignote) – Branchement effectué à la prise de courant alternatif, et

les pinces sont raccordées à la batterie

de façon inversée. Déle jusqu’à ce que

la situation soit corrigée.

ANALYZING BATTERY (La DEL jaune/

orange est allumée) – Branchement effectué à la prise de courant alternatif et lors du premier raccordement correctement effectué à une batterie

de 12 ou de 24 V. CHARGING 12V – XX% (La DEL jaune/

orange est allumée) – Branché sur la prise secteur et correctement connecté à

une batterie déchargée de 12V. BOOST ON – 12V (La DEL jaune/orange

est allumée) – Branché sur la prise

secteur et correctement connecté à une

batterie déchargée de 12V. BOOST ON – 24V (La DEL jaune/orange

est allumée) – Branché sur la prise

secteur et correctement connecté à une

batterie déchargée de 24V.

FULLY CHARGED AUTO MAINTAINING

(La DEL verte Chargé/Maintien est allumée) – Branchée sur une prise CA

et proprement connectée a une batterie

chargée de 12V ou 24V

CHARGING ABORTED BAD BATTERY –

Circonstances qui pourraient entraîner une situation d’abandon pendant la charge :

• La batterie est fortement sulfaté ou a une cellule en court-circuit et ne peut pas atteindre une charge complète.

• La batterie est trop grande ou s’il ya une rangée de batteries et il n’atteint pas la pleine charge dans une période de

temps dénie.

Circonstances qui pourraient entraîner une situation d’abandon pendant maintenir :

• La batterie est fortement sulfaté ou a une cellule faible et ne tiendra pas une charge.

• Il est un grand tirage au sort de la batterie et le chargeur doit fournir son maximum actuel maintenir pour une période de 12 heures pour maintenir la batterie a pleine charge.

ENGINE STARTING ON (La DEL jaune/

orange est allumée) – La batterie est correctement connectée et le mode Démarrage du moteur a été sélectionné.

READY (La DEL jaune/orange est allumée) – La sortie du chargeur est activée et le chargeur est prêt à faire

démarrer le moteur.

COOL DOWN XXX SECONDS REMAINING (La DEL Type de Batterie

est allumée) – Le chargeur est en

période de refroidissement obligatoire de

3 minutes (180 secondes).

13. MAINTENANCE ET ENTRETIEN

Un minimum d’entretien peut garder

le chargeur de batterie fonctionne correctement pendant des années.

• Nettoyez les pinces à chaque fois que vous

avez ni de charger. Essuyer tout liquide

de la batterie qui peut avoir été en contact avec des pinces pour éviter la corrosion.

• De temps en temps nettoyer le boîtier du chargeur avec un chiffon pour garder la nition brillante et aider à prévenir la corrosion.

• Mettez les cordons proprement lors du stockage du chargeur. Cela aidera à prévenir les dommages accidentels aux cordons et du chargeur.

• Ranger le chargeur débranché de la prise de courant en position verticale.

• Stocker à l’intérieur, dans un endroit frais et sec. Ne pas les stocker les pinces

sur la poignée ou autour du métal, ou accroché à des câbles.

• 35 •

14. TABLEAU DE DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le chargeur ne s’allume pas

quand il est correctement branché.

La prise de courant CA est morte.

Vériez si un fusible est coupé ou

le disjoncteur pour cette prise de courant.

Les pinces de la batterie ne

font pas d’étincelles si elles se touchent.

La batterie est connectée et le chargeur est allumé, mais

il n’y a pas de chargement.

Aucun relevé sur l’écran numérique.

L’écran indique LOW lors du test de l’alternateur.

L’écran indique HIGH lors du test de l’alternateur.

La DEL jaune/orange est allumée et l’écran indique ANALYZING BATTERY.

L’écran afche

CHARGE ABORTED BAD BATTERY.

Mauvaise connexion électrique.

La batterie est défectueuse. Le chargeur est équipé

d’une fonction de démarrage automatique. Il n’enverra pas de courant à la batterie jusqu’à ce que la batterie soit raccordée

correctement. Les pinces ne

feront pas d’étincelles si elles se touchent.

Le chargeur est en mode

d’essai et non en mode de chargement.

Le dispositif d’afchage n’est

pas connecté à la base.

Le chargeur n’est pas branché.

Pas de courant à la prise.

La sortie de l’alternateur est de 13,2 volts ou moins.

La sortie de l’alternateur est de 14,6 volts ou plus.

Le chargeur doit vérier l’état

de la batterie.

La batterie est sulfatée et la

désulfatation a échoué.

Vériez le cordon d’alimentation et

la rallonge pour le raccordement

des ches.

Faire vérier la batterie. Aucun problème, cette situation

est normale.

Sélectionnez un taux de charge et appuyez sur le bouton START

active le chargeur de batterie et désactive le testeur.

Voir la section 9, Directives

d’assemblage.

Branchez le chargeur sur une prise

de courant alternatif.

Vériez la présence d’un fusible

ou d’un disjoncteur ouvert dans le circuit d’alimentation de la prise de courant alternatif.

Faites vérier l’installation électrique par un technicien qualié.

Le voyant DEL jaune/orange s’allume lorsque le chargeur vérie

l’état de la batterie. N’essayez pas de continuer le

chargement de cette batterie.

Vériez la batterie et remplacez-la

si nécessaire.

L’écran afche CONNECT CLAMPS.

La batterie est trop grosse pour

le chargeur.

Les pinces n’offrent pas une

bonne connexion.

• 36 •

Vous avez besoin d’un chargeur

avec un taux d’ampères plus élevés.

Vériez la connexion à la batterie et au châssis.

PROBLÈME CAUSE POSSIBLE SOLUTION

Cycle de démarrage court ou non existant quand on lance le moteur.

Pas de courant à la prise.

Vériez si un fusible est coupé ou

le disjoncteur pour cette prise de courant.

Mauvais branchement du cordon CA ou de la rallonge.

Les pinces n’offrent pas une

bonne connexion.

Omission d’attendre 3 minutes

(180 secondes) entre les

lancements.

La batterie peut être

sévèrement déchargée.

Batterie consomme plus de le

taux de Démarrage.

Le chargeur peut etre

surchauffe.

Vériez le cordon d’alimentation et

la rallonge pour le raccordement

des ches.

Vériez la connexion à la batterie et au châssis.

Attendez 3 minutes de repos avant le prochain lancement du moteur.

Sur une batterie fortement déchargée, utilisez le mode de 40A Boost pour 10-15 minutes, pour

aider à aider dans le démarrage.

Le temps de lancement varie avec

le montant de courant consommé.

Si le lancement consomme plus de le taux de Démarrage, le temps de lancement peut être inférieur à

3 secondes.

Le protecteur thermique peut être

déclenché et a besoin d’un peu plus de temps pour le réinitialiser. Assurez-vous que les évents du chargeur ne sont pas bloqués. Attendez et réessayer.

15. AVANT DE RETOURNER POUR LES RÉPARATIONS

Si ces solutions ne permettent pas d’éliminer le problème,

ou pour plus d’informations sur le dépannage,

contacter le service technique au :

services@schumacherelectric.com

ou composez le 1-800-621-5485, du lundi au vendredi 07h00-17h00 CST

Pour RÉPARATION OU RETOUR, contactez le service téchnique au 1-800-621-5485. NE PAS ENVOYER L’UNITÉ jusqu’à ce que vous receviez une AUTORISATION DE RETOUR DE MARCHANDISE (RMA) auprès du service clientèle au Schumacher Electric Corporation.

www.batterychargers.com

16. SPÉCIFICATIONS

Tension d’entrée..............................................120V CA @ 60Hz, 10A cont., 57A max. int.

Tension de sortie .........................................................................................12V CC, 6A int.

12V/24V DC, 40A/20A int., 120 sec. max. on, 60 sec. min. off

12V/24V DC, 250A/125A int., 5 sec. max on, 180 sec. min. off

• 37 •

17. GARANTIE LIMITÉE

SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE, MOUNT PROSPECT, IL 60056-2179, DONNE CETTE GARANTIE LIMITÉE POUR PREMIER ACHETEUR DE CE PRODUIT. CETTE GARANTIE LIMITÉE N’EST PAS TRANSFÉRABLES NI CESSIBLES.

Schumacher Electric Corporation (le « Fabricant ») garantit ce unité pour deux (2) ans

à compter de la date d’achat au détail contre les défauts de matériaux ou de fabrication

qui peuvent se produire dans des conditions normales d’utilisation et de soins. Si votre appareil n’est pas exempt de tout vice de matière ou de fabrication, l’obligation du fabricant sous cette garantie se limite à réparer ou à remplacer le produit, avec un appareil neuf ou remis à neuf, au choix du fabricant. C’est l’obligation de l’acheteur de renvoyer

l’appareil accompagné d’une preuve d’achat et des frais d’envoi payé au fabricant ou ses représentants autorisés pour la réparation ou le remplacement de ce produit.

Fabricant ne fournit aucune garantie concernant les accessoires utilisés avec ce produit qui ne sont pas fabriqués par Schumacher Electric Corporation et approuvés pour une utilisation avec ce produit. Cette garantie limitée est annulé si le produit est mal utilisé, soumis à une manipulation imprudente, réparé ou modié par une personne autre que le fabricant ou si cet appareil est revendu par un détaillant non autorisé. Le fabricant peut annuler la garantie si l’étiquette « warranty void if removed » est retirée du produit.

Le fabricant ne fait aucune autre garantie, y compris, mais sans limiter, garantie expresse, implicite ou légale, y compris, sans limitation, toute garantie implicite de valeur marchande ou la garantie implicite d’adéquation à un usage particulier. De plus, le fabricant ne sera pas responsable pour tout dommage, dommages spéciaux ou indirects encourus par afrme acheteurs, des utilisateurs ou d’autres personnes associées à ce produit, y compris, mais sans s’y limiter, la perte de prots, de revenus, les ventes prévues, les occasions d’affaires, interruption d’activité écarts d’acquisition, et de toute blessure ou dommage. Toutes les garanties, autres que la garantie limitée du présent document, sont par les présentes

expressément déclinée. Certains états ne permettent pas l’exclusion ou la limitation des

dommages fortuits ou consécutifs ou la durée de la garantie implicite, les limitations

ou exclusions susmentionnées peuvent ne pas s’appliquer à vous. Cette garantie vous

donne des droits légaux spéciques et il est possible que vous ayez d’autres droits qui

peuvent varier de cette garantie.

CETTE GARANTIE LIMITÉE EST LA SEULE GARANTIE EXPRESSE LIMITÉE ET LE FABRICANT N’ASSUME OU N’AUTORISE QUICONQUE À ASSUMER ET NE FAIT AUCUNE AUTRE OBLIGATION VERS LE PRODUIT AUTRE QUE CETTE GARANTIE.

Schumacher® et le logo Schumacher sont des marques déposées

de Schumacher Electric Corporation.

• 38 •

WARRANTY CARD / TARJETA DE GARANTÍA

SAVE ON POSTAGE! ACTIVATE YOUR WARRANTY ONLINE – THE QUICK AND EASY WAY!

Go to www.batterychargers.com to register your product online.

(No internet access? Send in the completed warranty card.)

2 YEAR LIMITED

WARRANTY PROGRAM

REGISTRATION

MODEL: _____________________DESCRIPTION: ________________________

This is the only express limited warranty, and the manufacturer neither assumes nor authorizes anyone to assume or make any other obligation. There is no other

warranty, other than what is described in the product owner’s manual.

The warranty card should be submitted within 30 days of purchase. The customer

must keep the ORIGINAL receipt because it will be required for any warranty claims.

This warranty is not transferable. Send warranty card only.

DO NOT SEND UNIT TO THIS ADDRESS FOR REPAIR.

Mail this card to: Schumacher Electric Corporation 801 Business Center Drive Mount Prospect, IL 60056-2179

Name ______________________________________________________________ Street Address _______________________________________________________ City ________________________________State _________ Zip Code _________ Phone _____________________Email ___________________________________

Store Name Where Purchased ___________________ Date of Purchase _________ Store Location ____________________ UPC Number ________________________

Serial Number ______________________________________ (SEE PRODUCT)

For faster warranty activation, go to www.batterychargers.com to register your product online.

¡AHORRE EN EL ENVÍO! ¡ACTIVE SU GARANTÍA EN LÍNEA-LA FORMA MAS RÁPIDA Y FÁCIL!

Visite nuestra página en www.batterychargers.com para registrar su producto en línea.

(¿No tiene acceso al internet? Llene la tarjeta de garantía y envíela.)

PROGRAMA DE REGISTRO

DE 2 AÑOS DE GARANTÍA

LIMITADA

MODELO: ____________________DESCRIPCIÓN: ________________________

Esta es la única garantía limitada expresa, y el productor no autoriza ni otorga

a alguien a realizar alguna otra obligación. No existe ninguna otra garantía

La tarjeta de garantía debe enviarse durante los primeros 30 días después de la

compra. El cliente debe mantener el recibo de compra ORIGINAL como

comprobante, el cual le otorga todo derecho a cualquier reclamo de garantía.

Esta garantía no es transferible. Envie tarjeta de garantía solamente.

NO ENVÍE LA UNIDAD A ESTA DIRECCIÓN PARA SU REPARACIÓN.

Enviar esta tarjeta a: Schumacher Electric Corporation 801 Business Center Drive Mount Prospect, IL 60056-2179

Nombre ____________________________________________________________ Dirección ___________________________________________________________ Ciudad __________________________Estado ____________ C.P. _____________ Tel: ________________________ Correo electrónico _________________________ Nombre de la Tienda donde se Compró ____________ Fecha de compra _________ Localización de la Tienda ____________ Numero de Serie ____________________ Código de barras ___________________________ (CONSULTE EL PRODUCTO)

más que la descrita en el manual del dueño.

Para una activación más rápida, visite nuestra página de internet en www.batterychargers.com

• 39 •

CARTE DE GARANTIE

PAS BESOIN DE VOIE POSTAL ! ACTIVEZ VOTRE GARANTIE SUR INTERNET – LA VOIE PLUS RAPIDE ET FACILE! Aller sur www.batterychargers.com pour enregistrer votre

produit en ligne. (Pas d’accès internet? Envoyer la carte de garantie par poste.)

INSCRIPTION AU

PROGRAMME DE GARANTIE

MODÈLE : ____________________ DESCRIPTION : ________________________

Ceci représente la seule garantie limitée expresse, et le fabricant n’accepte ni autorise qui que ce soit d’assumer ou de prendre toute autre obligation. Il n’existe aucune autre garantie que celle décrite dans le manuel du propriétaire du produit.

La carte de garantie doit être soumise dans les 30 jours suivant l’achat.

Le client doit retenir le reçu de caisse ORIGINAL puisqu’il sera requis pour une

éventuelle réclamation au titre de la garantie. Cette garantie n’est pas transférable.

Envoyer la carte de garantie seulement.

NE PAS ENVOYER L’UNITÉ À CETTE ADRESSE POUR RÉPARATION.

Envoyer cette carte à : Schumacher Electric Corporation 801 Business Center Drive Mount Prospect, IL 60056-2179 (É.-U )

Nom _______________________________________________________________ Adresse ____________________________________________________________

Ville ____________________________Prov ______________ Code postal _______ Tél : _______________________Courriel _________________________________

Nom du magasin où vous avez acheté le produit ____________Date de l’achat ____ Emplacement du magasin ___________________ Numéro CUP _______________ Numéro de série ____________________________________ (VOIR PRODUIT)

Pour l’activation rapide de garantie, aller sur www.batterychargers.com pour enregistrer votre produit en ligne.

LIMITÉE DE DEUX ANS

• 40 •

Schumacher Electric SC1352 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
