airCloud 250 / 400

Aufstell- und Bedienungsanleitung

Lüftung auf allen Ebenen

4.6 Brandschutz

Inhalt

1 Vorwort 1

2 Aufbau des Gerätesystems 2

2.1 Lüftungsgeräte airCloud 250 / 400 2

2.2 Lüftungsgerät airCloud 250 / 400 - Anschlussset Isorohr 3

3 Allgemeiner Aufbau 4

3.1 Aufbau der Leiterplatte 4

3.2 Aufbau und Funktionalität von Display mit Bedieneinheit 4

3.2.1 Allgemeines Handling 5

3.2.2. Handling innerhalb der Bereiche 5

3.3 Steckerleiste zum Anschluss der Optionen 7

3.4.1 CO

3.4.2 Feuchtefühler / Temperaturanzeige Artikel-Nr. C 7009 8

3.4.3 Taster als Zubehörbedienteil Artikel-Nr. C 4902 9

-Fühler / Temperaturanzeige, Artikel-Nr. C 7008 8

4 Frostschutzstrategie 9

4.1 Strategie für Geräte ohne el. Vorheizregister 9

4.2 Strategie für Geräte mit el. Vorheizregister 9

5 Geräteaufstellung 10

5.1 Wandhalterung 10

5.2 Geräteständersatz 11

5.3 Kondensat-Anschluss 11

5.4.1 Elektroanschluss 11

5.4.2 Elektro-Schaltplan 12

5.4.3 Anschlussplan Sensor-Actor-Box 13

6 Pflege und Wartung 14

6.1 Filterwechsel 14

6.2 Wartung 14

7 Unerwünschter Feuchteanfall in Lüftungsgeräten 15

8 Vorschriften und Sicherheitshinweise 15

9 Technische Daten 16

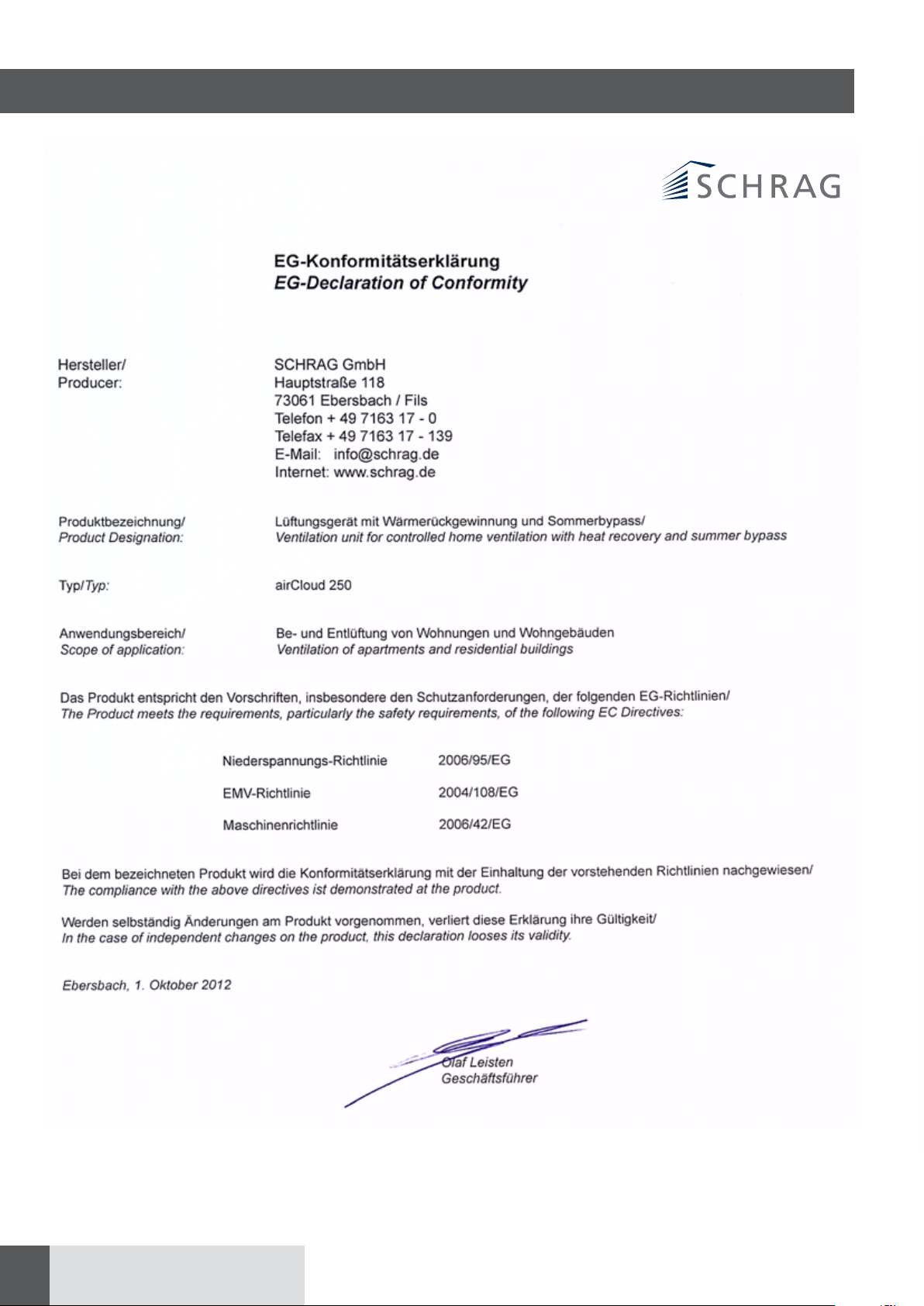

10 Konformitätserklärung 17

11 Notizen 18

1 Vorwort

Die Aufstell- und Bedienungsanleitung soll Einbaufirma und Endkunden helfen, das Lüftungsgerät airCloud 250/400 mit Sommerbypass (SB) und Wärmerückgewinnung optimal und voll funktionsfähig zu montieren, zu bedienen und eine lange Lebensdauer garantieren.

Aus diesem Grund ist es ratsam, diese Anleitung aufmerksam zu lesen, bevor mit den Arbeiten und Einstellungen am Gerät begonnen wird. Danach werden Aufbau und Wirkungsweise des Gerätes vertrauter sein und der Umgang keine Schwierigkeiten bereiten.

Anforderungen an den Aufstellraum:

• Das Lüftungsgerät darf nur in frostfreien Räumen aufgestellt werden (innerhalb der thermischen Hülle).

• Der Aufstellraum benötigt einen Kondensat- und Stromanschluss.

• Ausreichend Platz für Reinigungsund Wartungsarbeiten.

• Möglichst kurze Anbindung der Außenluft und Fortluft.

Achtung

Diese Aufstell- und Bedienungsanleitung muss unmittelbar am Lüftungsgerät aufbewahrt werden. Im Servicefall und bei Kundendiensten ermöglicht die griffbereite Aufbewahrung der Unterlage, sowie der Vergleich mit den eingetragenen Messwerten, Ihrer Fachrma eine efziente und problemlose Vorgehensweise

1SCHRAG | airCloud 250 / 400

2 Aufbau des Gerätesystems

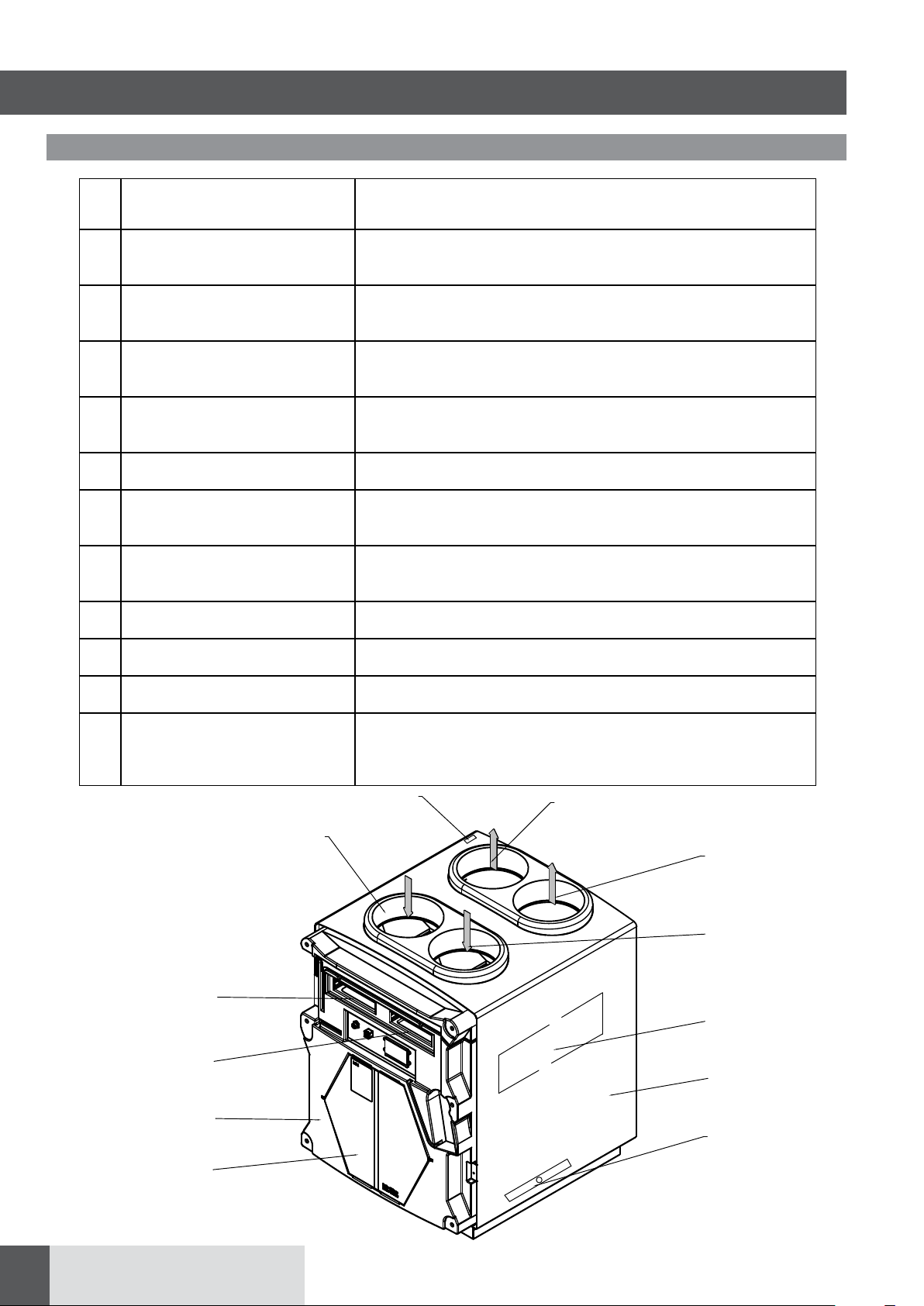

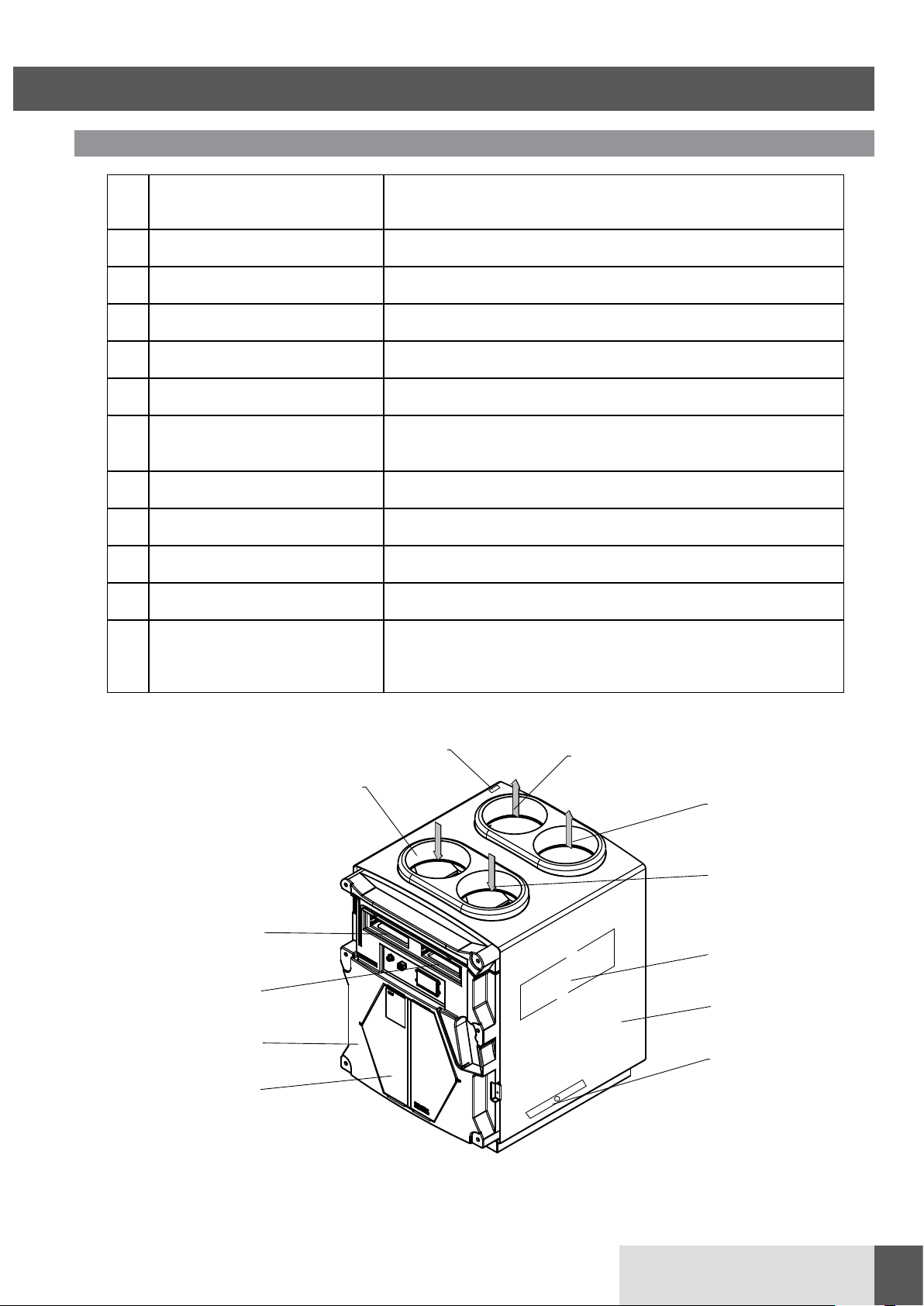

2.1 Lüftungsgerät: airCloud 250/400

1 Gehäuse: Schaumstoff EPP Polypropylen Copolymer, ausgeführt im

korrosionsbeständigem Metallmantel

2 Außenluft-Anschlussstutzen: Variante 250 / Variante 400: Ø 160 mm / Ø 180 mm

3 Zuluft-Anschlussstutzen: Variante 250 / Variante 400: Ø 160 mm / Ø 180 mm

4 Abluft-Anschlussstutzen: Variante 250 / Variante 400: Ø 160 mm / Ø 180 mm

5 Fortluft-Anschlussstutzen: Variante 250 / Variante 400: Ø 160 mm / Ø 180 mm

6 Abluftlter: Filterklasse G4

7 Wärmetauscher: Kreuz-Gegenstromwärmetauscher aus Kunststoff

(Polystyrol), thermischer Wirkungsgrad über 91% / 90%

8 Kondensatablauf: Edelstahlblech mit 1/2“ Anschluss zur Anbindung der

Kondensatleitung

9 Zuluftlter: Filterklasse F7

10 Revisionsseite: Frontseite, für Servicearbeiten mind.. 100 cm Platz freihalten

11 Bypass: im Gerät, klappengesteuert, automatisch geregelt oder manuell verstellbar

12 Netzanschluss Kaltgerätestecker mit Ein/Ausschalter

2 SCHRAG | airCloud 250 /400

575

740

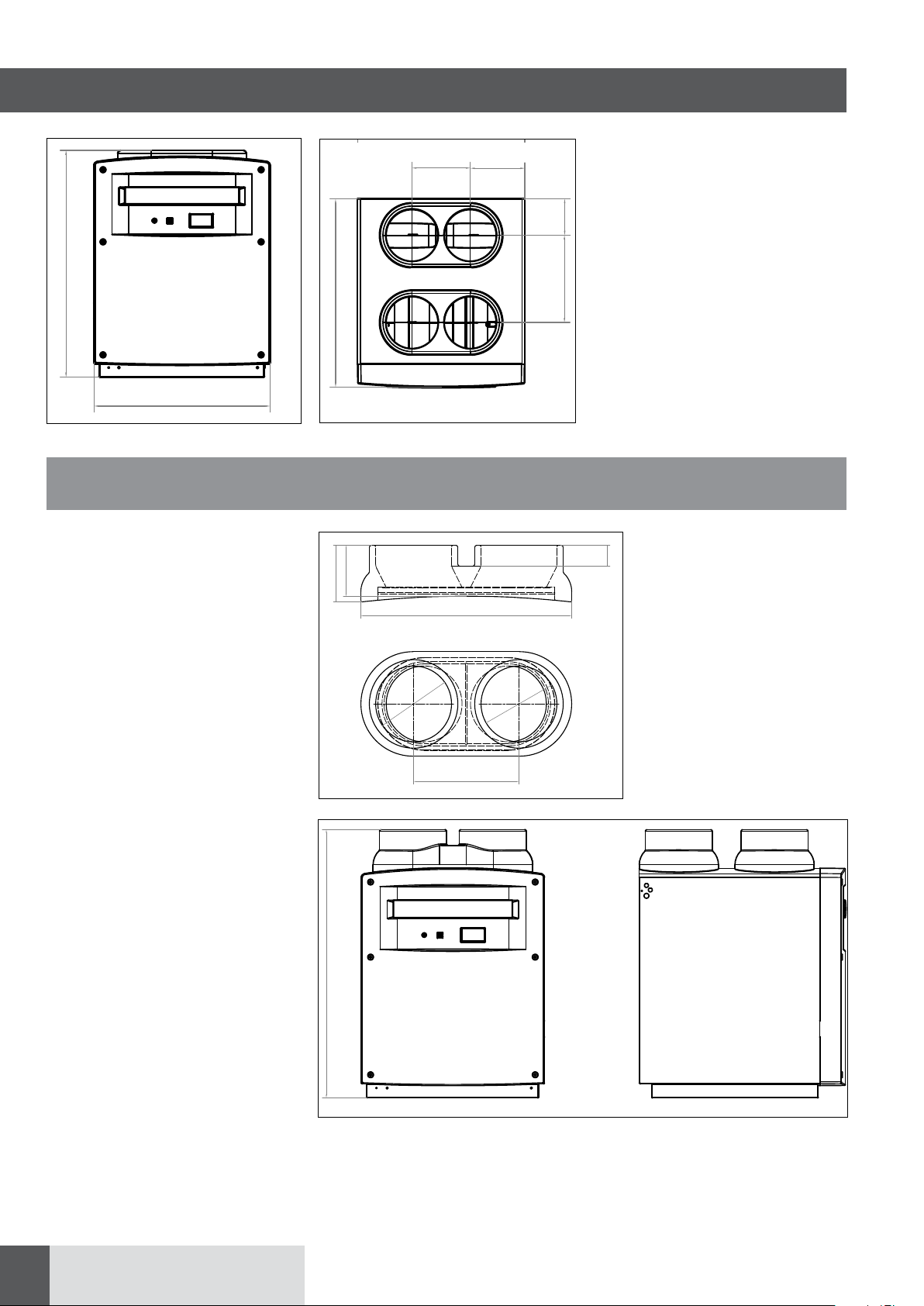

2 Aufbau des Gerätesystems

740

575

2.2 Lüftungsgerät airCloud 400 Anschlussset Isorohr

Für den Anschluss von Isolierrohren an das Lüftungsgerät werden EPP-Adapteraufsätze (Zubehör) benötigt. Die Adapter werden einfach auf die Auslässe am Lüftungsgerät aufgesteckt. (Siehe Skizze)

646,5

134,4

200

121

187,5

124,5

300

500

Ein Anschlussset besteht aus zwei Adapteraufsätzen.

Mit Anordnung der Aufsätze ergibt sich folgende Darstellung des Gerätes:

180

250

841

180

3SCHRAG | airCloud 250 / 400

3 Allgemeiner Aufbau

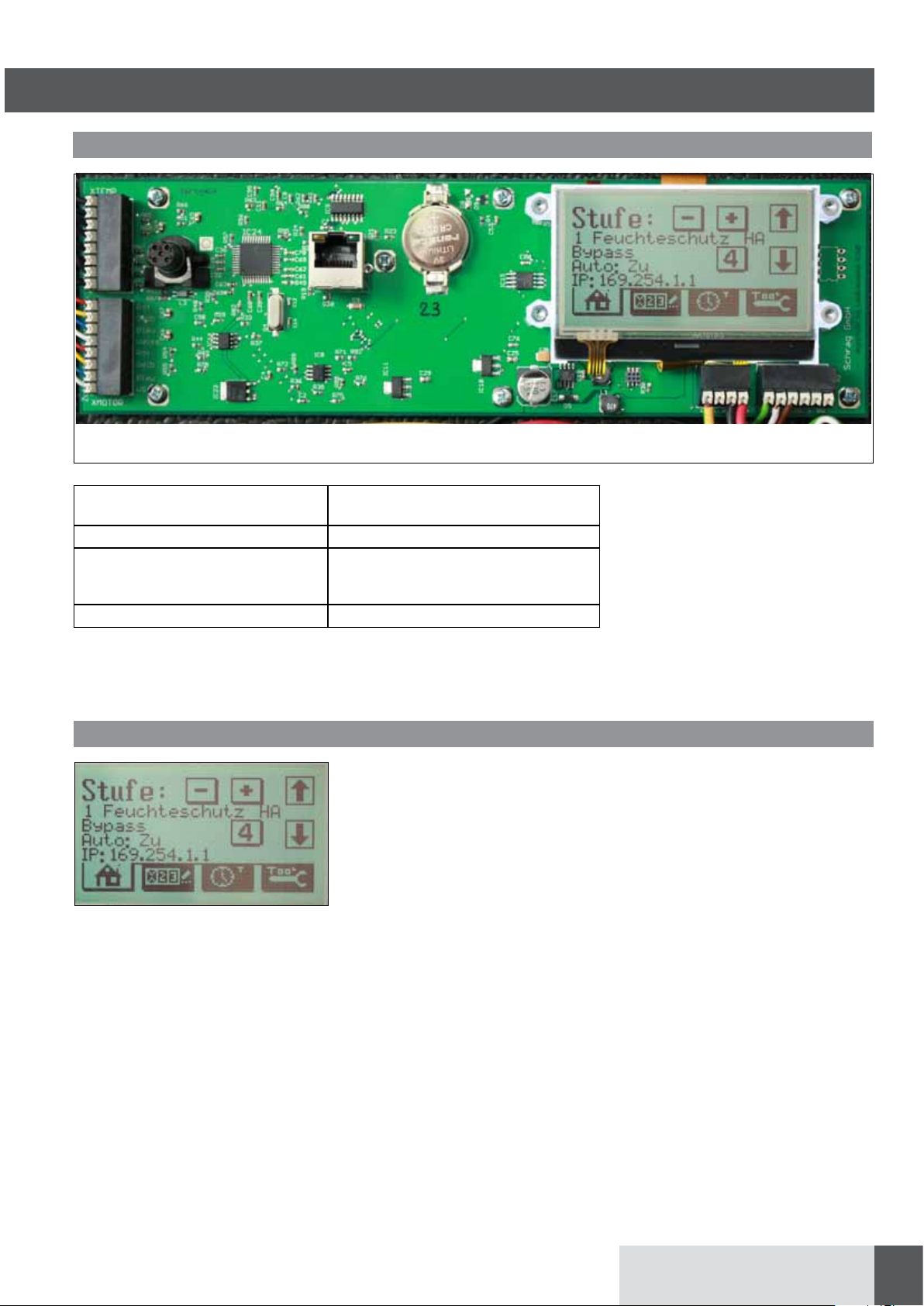

3.1 Aufbau der Leiterplatte

Buchse CAN-Bus: Als Verbindung zur externen Sensor-

Buchse LAN-Kabel: Anschluss an einen Router oder Laptop Knopfzelle: 3V Lithium-Batterie (Typ CR 2032) zur

Display mit Bedieneinheit: Anwahl über Touchscreen

Buchse CAN-Bus Buchse LAN-Kabel Knopfzelle Display mit Bedieneinheit

Aktor-Box (optionales Zubehör)

Sicherstellung von Uhrzeit und Datum ohne Netzanschluss des Gerätes

3.2 Aufbau und Funktionalität von Display mit Bedieneinheit

Auf dem Display wird die aktuelle Betriebssituation des Lüftungsgerätes angezeigt. Einstellungen und Änderungen zum Betrieb des Gerätes werden über Touchscreen vorgenommen.

4 SCHRAG | airCloud 250 /400

3 Allgemeiner Aufbau

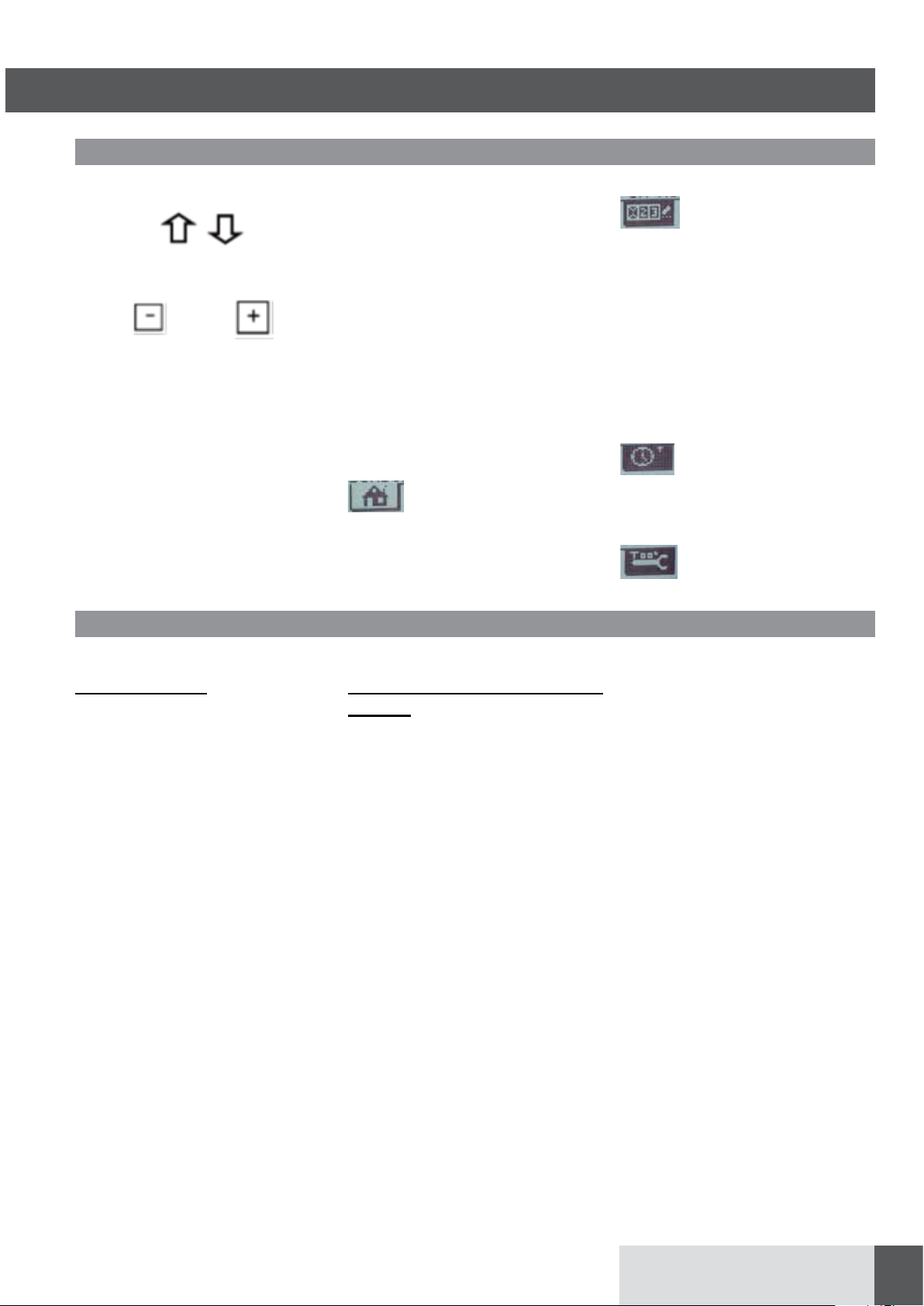

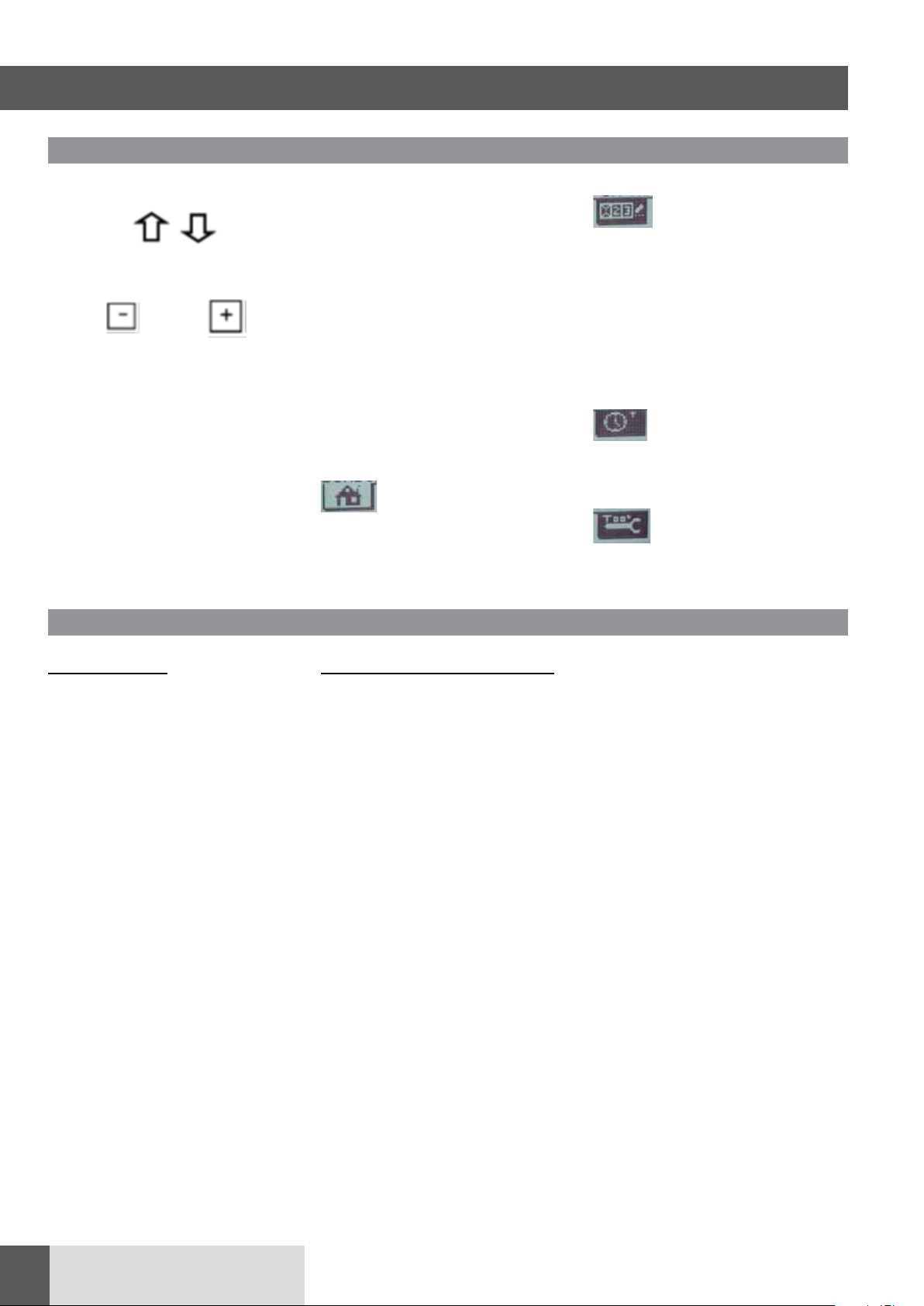

3.2.1 Allgemeines Handling

Blättern mit den Pfeiltasten

Einstellungen und Anwahl über

und

Anwahl der Lüftungsstufen: Rückstellung der ursprünglichen Betriebsstufe durch wiederholtes Drücken. Stufe 4, Intensivlüftung, ist zeitabhängig in einem Bereich von 1 - 90 Minuten hinterlegt. Nach Ablauf der individuell einstellbaren Zeit schaltet das Gerät in die zuvor eingestellte Lüftungsstufe zurück.

Informationen zur aktuellen Einstellung des Lüftungsgerätes, auf dem Display ablesbar:

• HA / WO / S1-4 / K 1-3: Gerät läuft

auf Handbetrieb / Wochenprogramm / ext. Sensor 1-4 / Strategischer Frostschutz 1-3

• Bypass Auto / Hand / Zu / Offen:

Information zur Ansteuerung des Bypasses

• Statuszeile: Wechsel der Anzeige

zwischen IP-Adresse, Filterwechsel und Störmeldungen

3.2.2 Handling innerhalb der Bereiche

Taste “Home“ : Rückkehr zur

Grundanzeige

Taste “Wochenprogramm“: Einstellungen zur Handsteuerung und Wochenprogramm Die Einstellungen von max. 10 Wochenprogrammen ist möglich.

Hinweis: Direkteinstieg auf Umschaltung Handsteuerung / Wochenplan ist durch drücken der Taste “Wochenprogramm“ möglich.

Taste “Zeiteinstellungen“: Hier werden Einstellung zum Datum, Uhrzeit und Umstellung von Winter-/Sommerzeit vorgenommen.

Taste “TOOL“: Einstellebene für Nutzer und Installa-

teure

Bereich “Home“

 Status- Info

• Manuelle Stufenwahl (HA) / Wochenprogramm (WO) / externe Sensoren (S 1-4) / Frostschutz (K 1-3)

• Anwahl / Rückstellung Stufe 4

• Bypass Man / Auto: Zu / Offen

• Statuszeile: Wechselnde Anzeige

von IP-Adresse/Filterwechsel/Störungsmeldungen

 Temperatur- Info

• AUSSENLUFT

• ZULUFT

• ABLUFT

 Info externe Sensoren

• S1/S2/S3/S4: Aktiv / Passiv

 Hersteller- Info

• Adresse des Geräteherstellers

• Installierte Softwareversion

Bereich “Wochenprogramm“

 Steuerung

• Programm: Wochenprogramm aktiv

• Hand: Manuelle Stufenanwahl

Mit der Einstellung ON auf dem dazugehörigen Rechteckfeld wird die Auswahl getroffen.

 Grundstufe 1

• Auswahl Grundstufe 1/2/3 – für die

Einstellung bei Eigenheim

• Festlegung, auf welcher Stufe das

Gerät außerhalb der im Wochenprogramm hinterlegten Zeiten betrieben werden soll.

• Auswahl Grundstufe 2/3 – für die

Einstellung bei Mietwohnung und

Sensoren

• Festlegung, auf welcher Stufe das

Gerät außerhalb der im Wochenprogramm hinterlegten Zeiten betrieben werden soll. Bei dieser Einstellung ist keine Schaltung in Stufe 1 möglich.

• Anwahl der Wochenpläne 1/2/3/4/5/6/7/8/9/10. Es können bis zu 10 Wochenpläne hinterlegt werden. Wochenplan anwählen; zur Bearbeitung des Wochenplanes “edit“ drücken, den Wochentag (Wochentage) auswählen und mit “enter“ bestätigen; Lüfterstufe 1/2/3 festlegen, auf welcher Stufe das Lüftungsgerät während des Tages (der Tage) laufen soll; Zeit für Start und Ende für den betreffenden Wo-

chentag (Wochentage) eingeben.

Mit der Einstellung ON auf dem dazugehörigen Rechteckfeld wird die Auswahl getroffen.

Anmerkung: Es können nur die Lüfterstufen 1/2/3 programmiert werden. Die Stufe 4 kann auch bei aktivem Wochenprogramm in Betrieb gesetzt werden. Rückstellung von Stufe 4 auf die hinterlegte Stufe des aktiven Wochenprogramms erfolgt nach Ablauf der Zeitvorgabe für Stufe 4 oder durch erneutes Drücken Stufe 4.

Einstellung der Zeitvorgabe für Stufe 4 (Stufe-Party) ist im Bereich “Tool“ vorzunehmen.

5SCHRAG | airCloud 250 / 400

3 Allgemeiner Aufbau

Bereich “Zeiteinstellungen“

 Winter-/Sommerzeit

• Umstellung Winter-/Sommerzeit

Mit der Einstellung ON auf dem dazugehörigen Rechteckfeld wird die Auswahl getroffen.

 Uhrzeit / Datum einstellen

• Uhrzeit: Stunden / Minuten über +/Tasten einstellen und mit “enter“ bestätigen

• Wochentag: Ziffern ( 01-07, Mo – So) dem Wochentag zuordnen und mit “enter“ bestätigen

• Tag / Monat: Über +/- Taste einstellen und mit “enter“ bestätigen

• Jahr: Über +/- Taste einstellen und mit “enter“ bestätigen

 Uhr kalibrieren

• ON: Über +/- schnellere Gangart einstellen

• Leeres Rechteckfeld: Über +/- geringere Gangart einstellen

Bereich “TOOL“

 Stufe-Party Einstellung der Stufe 4

Einstellbereich zwischen 0-120 min möglich

Werkseinstellung: Zeitdauer 90 min

 Bypass Folgende manuelle Einstellungen

sind möglich:

• Offen: Die Außenluft wird am Wär-

metauscher vorbei geführt, es ndet keine Wärmerückgewinnung statt.

• Zu: Die Außenluft wird über den Wär-

metauscher geführt, Wärmerückgewinnung ndet statt.

• Auto: Die Wärmerückgewin-

nung wird automatisch geschaltet.

Mit der Einstellung ON auf dem dazugehörigen Rechteckfeld wird die Auswahl getroffen.

Werkseinstellung: Außenlufttemperatur: 15°C Ablufttemperatur: 22°C Auslieferung erfolgt auf Stellung Auto

Außenlufttemperatur (AuL) kann im Bereich von 13°C - 18°C und die Ablufttemperatur (AbL) kann im Bereich von 18°C und 25°C programmiert werden.

Beachten: Generell fährt der By pass bei Temperaturen unter 10°C nicht auf. Zum Öffnen der Klappe muss die Temperatur der Außenluft um 2 Grad kleiner sein als die Tem peratur der Abluft.

 Fehler

Nach Beseitigung der Fehlerquelle ist der Fehler durch Betätigung des Rechteckfeldes zu quittieren.

Ebenfalls durch quittieren des Rechteckfeldes erfolgt das Rücksetzen der Anzeige für Filterwechsel.

 Beleuchtung Display

• Aktiver Betrieb (Norm.): Einstellung

im Bereich von 001 bis 200 möglich

Werkseinstellung: 200

• Standby Betrieb (Ruhe): Einstellung

im Bereich von 001 bis 200 möglich

Werkseinstellung: 100

 Sprachauswahl

Die Einstellungen am Display kann in den Sprachen Deutsch (DEU), Englisch (EN) Französisch (FRA) und Italienisch (ITA) vorgenommen werden.

Mit der Einstellung ON auf dem dazugehörigen Rechteckfeld wird die Auswahl getroffen.

Werkseinstellung: Deutsch (DEU)

 Externe Sensoren

Werkseinstellung: Sensoren Ein

Hinweis: Nur im Modus Eigenheim kann auf Aus geschaltet werden. Vorteil: Für längere Abwesenheit des Betreibers, kann das Lüftungsgerät auf Stufe 1 betrieben werden. Läuft das Gerät im Modus Mietwohnung, läuft das Gerät prinzipiell nicht auf Stufe1 und eine angewählte Umstellung auf AUS bleibt ohne Ergebnis.

6 SCHRAG | airCloud 250 /400

Weitere Einstellungen können nur von autorisiertem Fachpersonal über Passwort vorgenommen werden.

3 Allgemeiner Aufbau

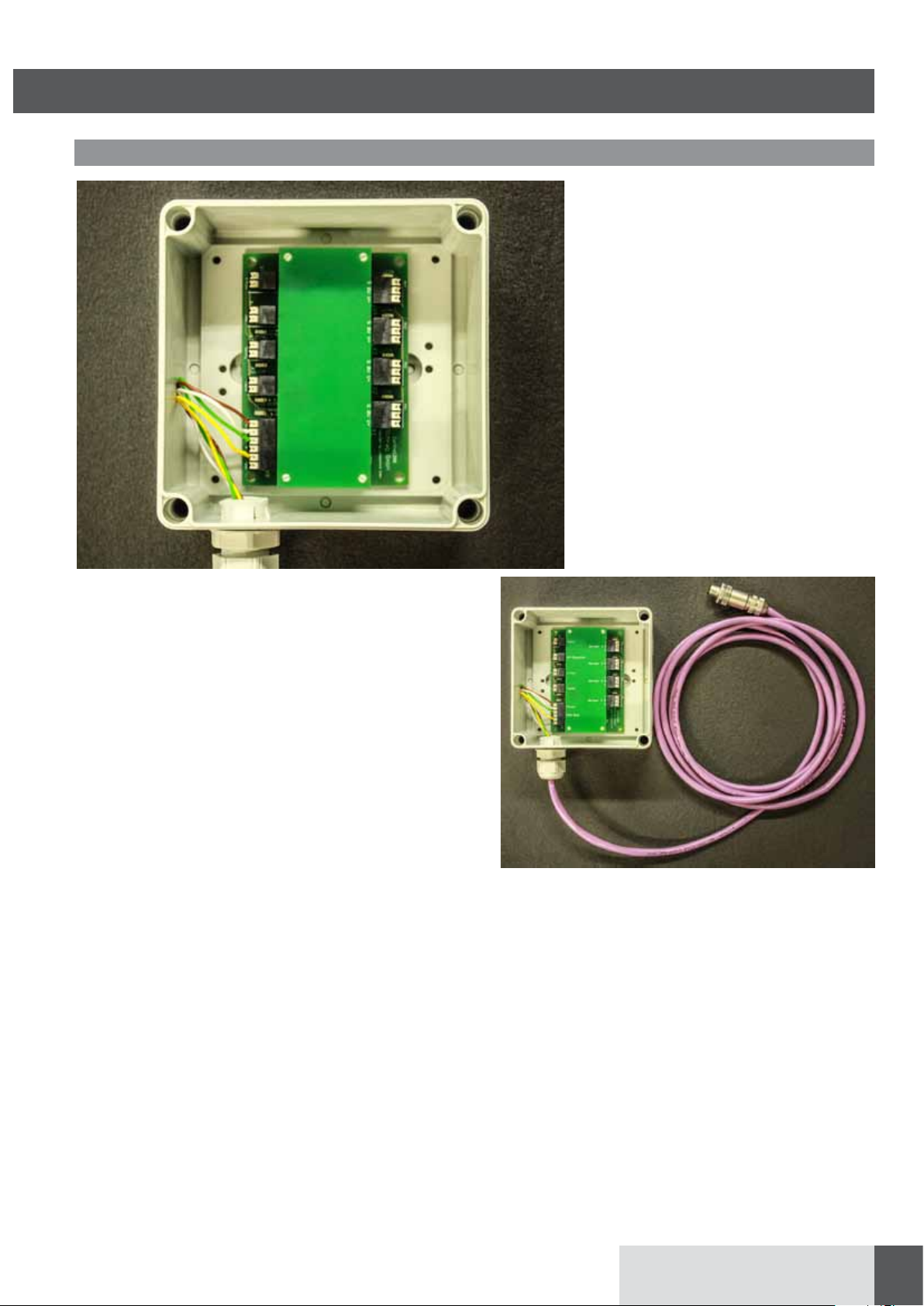

3.3 Sensor-Aktor-Box zum Anschluss der Optionen

Safety

Sensor 1

UH-Register

Sensor 2

E-Filter

Sensor 3 Taste

Sensor 4

Power

CAN-BUS

Die Sensor-Aktor-Box ermöglicht den Anschluss verschiedener Optionen Steuerungs- und Überwachungskomponenten des Lüftungsgerätes.

Über das beiliegende 5-polige CAN-Bus System-Kabel wird die Klemmbox mit dem Lüftungsgerät aircloud 250/400 verbunden. Hierzu wird der Stecker in die CAN-Bus Buchse an der Frontseite der Gerätes eingesteckt und durch verdrehen arretiert.

Das offene Kabelende wird in die Klemmbox an der entsprechenden Stelle eingeführt (siehe Abb.) und über die beiliegende PGA-Verschraubung gegen herausziehen gesichert.

Folgende Komponenten können an die Klemmbox angeschlossen werden:

Sensor 1: Feuchte- / CO2-Fühler

Sensor 2: Feuchte- / CO2-Fühler

Sensor 3: Feuchte- / CO2-Fühler

Sensor 4: Feuchte- / CO2-Fühler

Taste: externer Taster zur Schaltung der Lüftungsstufen

E- Filter: Elektro Luftlter zur

weiteren Steigerung der Filterfunktion des Gerätes

VH-Register: elektrisches Vorheiz register zur Erhöhung des Lüftungskomforts im Winterbetrieb

Safety: Sicherheitseinrichtung zum sicheren Betrieb von Feuerstätten, Rauch-, Brandmelder

Hinweis:alle angeschlossenen Kabel sind über PGA-Verschraubungen gegen Herausziehen zu sicheren.

Siehe 5.4.3 Anschlussplan Sensor-AktorBox)

7SCHRAG | airCloud 250 / 400

3 Allgemeiner Aufbau

Öffnen des Gehäuses:

Zapfen A eindrücken bis sich Deckel öffnen lässt.

Schließen des Gehäuses:

Deckel in Nut B einsetzen und in Richtung C schließen bis Zapfen A einrastet.

Montage:

Gehäuse mittels Schrauben durch die dafür vorgesehen Löcher D an eine Wand montieren.

Gehäusematerial: PC Schutzart: IP30

ANSCHLUSSBILDER:

MONTAGEBOHRUNGEN:

Abmessungen: 85x100x26mm (BxHxT)

Analog Ausgänge

Schaltausgang

EE80-xCS

Öffnen des Gehäuses:

Zapfen A eindrücken bis sich Deckel öffnen lässt.

Schließen des Gehäuses:

Deckel in Nut B einsetzen und in Richtung C schließen bis Zapfen A einrastet.

Montage:

Gehäuse mittels Schrauben durch die dafür vorgesehen Löcher D an eine Wand montieren.

Gehäusematerial: PC Schutzart: IP30

ANSCHLUSSBILDER:

MONTAGEBOHRUNGEN:

Abmessungen: 85x100x26mm (BxHxT)

EE10-F3 EE10-FP3

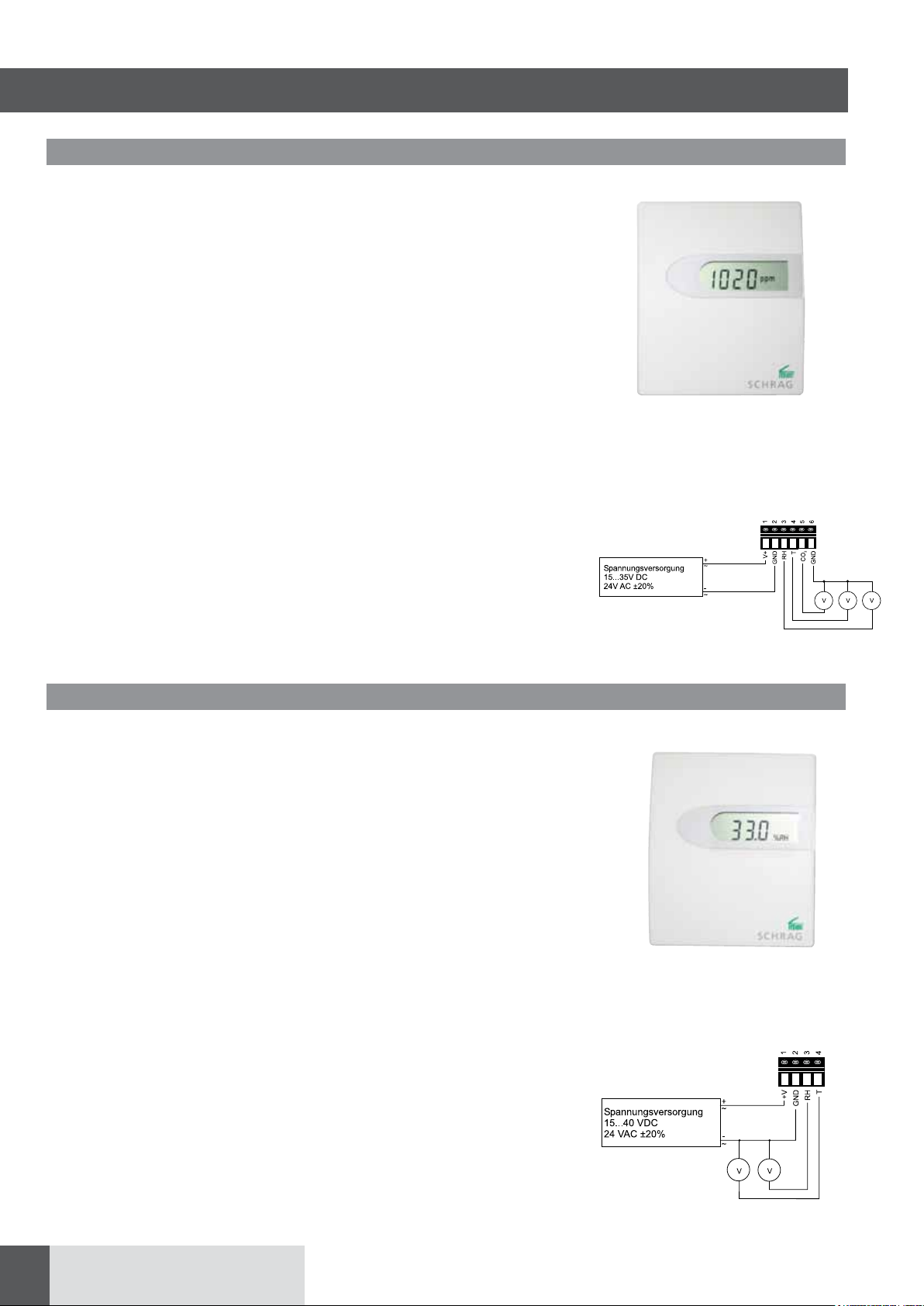

3.4.1 CO2-Fühler / Temperaturanzeige Art.-Nr.: C 7008

Vollautomatische Steuerung für Komfortlüftung:

• CO2-Konzentration als Indikator für Raumluftbelastung

• Energieersparnis dank bedarfsgerechter Lüftung

• Ständig wechselnde Anzeige CO Gehalt / Temperaturanzeige

Die Lüfterstufen für den CO2-Sensor [ppm] werden wie folgt geschaltet:

• < 1.000 ppm = Stufe 2

• 1.000 - 1.500 ppm = Stufe 3

• > 1.500 ppm = Stufe 4

Hinweis:

Die Stufe 1 kann nur geschaltet werden, wenn im Bereich “Einstellungen“ CO2/ Feuchte-Fühler-1/2 auf AUS gesetzt wird.

Technische Daten für Bedienteil mit

-Fühler:

Messprinzip: nicht-dispersive Infrarot Technologie Messbereich: 0 bis 5000 ppm CO Ausgang: Analogausgang 0 bis 10V

Spannungsversorgung: 24V AC ±20% 15 bis 35V DC Anzeige: LCD Anzeige: alternierend CO2(ppm) / T (°C bzw. °F) Anschluss: Schraubklemmen max. 1,5 mm Betriebsbedingungen: 0 bis 90% rF (nicht kondensierend) /

-20 bis 60°C Lagerbedingungen: 0 bis 90% rF (nicht kondensierend) /

-20 bis 60°C

3.4.2 Feuchtefühler / Temperaturanzeige Art.-Nr.: C 7009

Vollautomatische Steuerung für Komfortlüftung:

• Feuchtegehalt als Indikator für

Technische Daten für Bedienteil mit Feuchtefühler:

Arbeitsbereich: 0 bis 95% rF

Raumluftbelastung

• Energieersparnis dank bedarfsgerechter Lüftung

• Ständig wechselnde Anzeige Feuchtegehalt / Temperaturanzeige

Die Lüfterstufen für den Feuchtesensor [%H] werden wie folgt geschaltet:

• < 60% rF = Stufe 2

• 60 - 85% rF = Stufe 3

• > 85% rF = Stufe 4

Hinweis: Die Stufe 1 kann nur geschaltet werden, wenn im Bereich “Einstellungen“ CO Feuchte-Fühler-1/2 auf AUS gesetzt wird.

Ausgang 0 bis 100% rF: Analogausgang 0 bis 10V

Spannungsversorgung: 15 bis 40 VDC oder 24 VAC ± 20%

Stromaufnahme: typ. 4 mA

Anzeige: Feuchte (rF) / T(°C bzw. °F) alternierend

Anschluss: Schraubklemmen max. 1,5 mm

Betriebstemperatur: -5 bis +55°C

Lagerbedingungen: -25 bis 60°C

Anschlussbild Analog Ausgänge

EE80-xx2/3x

Anschlussbild Analog Ausgänge

EE10-FT3

8 SCHRAG | airCloud 250 /400

3 Allgemeiner Aufbau

3.4.3 Taster als Zubehörbedienteil Art.-Nr.: C 4902

4-stufen Schalter als Zubehör-bedienteil,

wenn das Gerät über 4 Stufen extern geschaltet werden soll.

Taster verfügt über LED-Anzeige mit einer Betriebsspannung von 24 V DC.

Alle weiteren Informationen sind unter Punkt 5.4.3 zusammen gestellt.

4 Frostschutzstrategie

Hinweis: Es kann auch jeder handelsübliche Unterputztaster mit LEDAnzeige und 24 V DC verwendet werden.

4.1 Strategie für Geräte ohne el. Vorheizregister

Die Frostschutzstrategie basiert auf der Messung der Temperaturen. Unterschreitet die Außenlufttemperatur 0°C wird der Frostschutz freigegeben und der Zuluftstrom zeitweise abgeschaltet.

Achtung! Diese Frostschutzvariante darf nicht verwendet werden, wenn sich im Gebäude eine raumluftabhängige Feuerstätte be-

ndet.

4.2 Strategie für Geräte mit el. Vorheizregister

Die Frostschutzstrategie basiert auf der Messung der Temperaturen. Unterschreitet die Außenlufttemperatur 0°C wird der Frostschutz und das Vorheizregister freigegeben.

9SCHRAG | airCloud 250 / 400

56,5

5 Geräteaufstellung

Wichtig!

Das Gerät muss innerhalb der thermischen Gebäudehülle aufgestellt werden.

Sollte das aus baulichen Gegebenheiten nicht möglich sein, ist das Gerät einzuhausen um eine dauerhafte Frostfreiheit sicherzustellen.

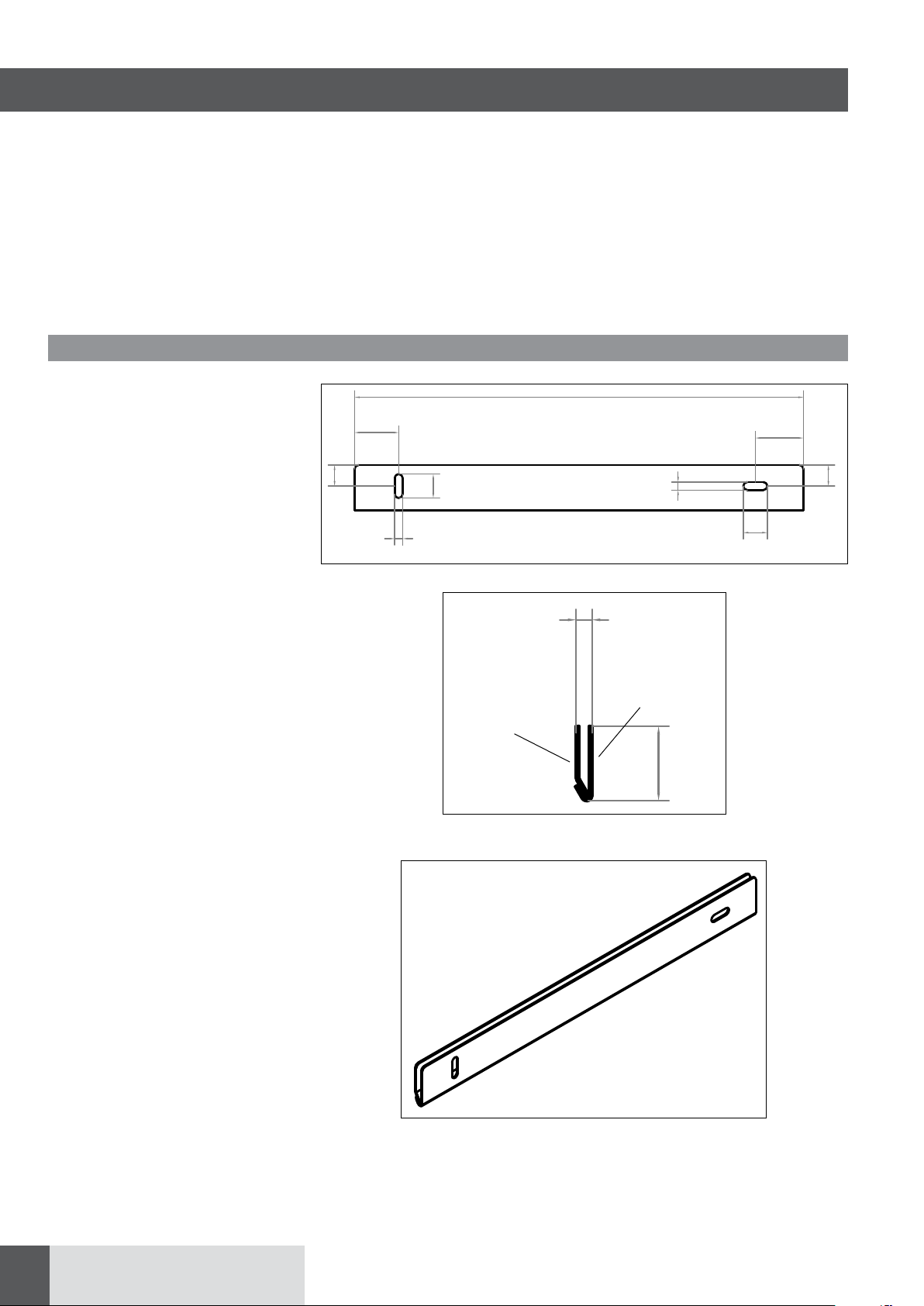

5.1 Wandhalterung

Montieren Sie das Lüftungsgerät an einer ausreichend tragfesten Wand. Trockenbauwände sind ggfls. mit entsprechenden Verstärkungsprofilen zu vorzusehen. Sollte nicht gesichert sein, dass die Montagewand tragfest ist, empfehlen wir den Geräteständersatz aus Pos. 5.2

Die Wandhalterung besteht aus zwei Fallleisten aus Metall. Die Leiste mit den Langlöchern wird waagerecht an der Wand mit Abkantung nach unten befestigt. Die mitgelieferten Gummipuffer werden zur Schallentkoppelung in die Langlöcher gedrückt. Die Leiste mit drei Bohrungen ist am Gerät, ebenfalls mit Abkantung nach unten und vom Gerät abstehend zu befestigen.

Zwei Gummistopfen mit M5 Gewinde werden an der hinteren Aufkantung des Sockelblechs am Gerät eingeschraubt. Hierzu sind die vorhandenen Schrauben zu entfernen. Das Gerät kann jetzt über die Fallleisten aufgehängt werden.

Hinweis:

Dies gilt ebenfalls für Geräte-Anschlussleitungen, Verteiler/Sammler und Lüftungsleitungen.

Gerätehalter

560

Wandhalter

56,5

Die Gummistopfen dienen als schallentkoppelte Abstandshalter zur Wand und die Gewinde so eingestellt werden, dass ein leichtes Gefälle auch vorne entsteht, um den Ablauf des Kondensates zu verbessern.

10 SCHRAG | airCloud 250 /400

139

350

300

320

5 Geräteaufstellung

5.2 Geräteständersatz

Zur Befestigung des Geräteständersatzes am Lüftungsgerät sind im Boden des Lüftungsgerätes Löcher vorgesehen. Dem Geräteständersatz sind Schrauben beigelegt, mit denen der Ständersatz am Lüftungsgerät zu befestigen ist. Für jeden Ständer sind zwei Gummipuffer vorgesehen (im Bild nicht dargestellt). Die Gummipuffer dienen zur Schallentkoppelung des Gerätes

Gummipuffer

139

300

320

162

25,5

1020

350

153

5.3 Kondensat-Anschluss

In Lüftungsgeräten mit Wärmerückgewinnung fällt im Wärmetauscher Kondensat an, wenn warme Abluft durch sehr kalte Aussenluft abgekühlt wird. Dieses Kondensat wird über den Kondensatablauf am Gerät kontrolliert abgeführt.

Der Kondensatablauf an der unteren Seite des Gerätes hat einen Stutzen, an den ein ½‘‘ –Schlauchsteckverbinder (C

8262) montiert wird. An diesen wird ein ½‘‘-Schlauch angeschlossen. Ein Siphon ist bauseits anzuschliessen oder mit dem Siphon-1/2‘‘-Schlauchhalter (C 8263 extra zu bestellen) zu formen. Der Siphon verhindert, dass das Gerät Fremdluft zieht. Der Siphon ist ebenfalls erforderlich, falls die weiterführende Kondensatleitung an eine Abwasserleitung

5.4.1 Elektroanschluss

Der Netzanschluß erfolgt mit beiliegendem Netzkabel und ist nach den örtlichen Elektrovorschriften abzusichern. An der Anschlußbuchse für das Netzkabel

benden sich zwei Sicherungselemente

mit einer Stärke von 4 A (träge) und der EIN/AUS-Schalter.

angeschlossen wird. So werden Geruchsübertragungen aus dem Abwassernetz verhindert.

Am besten sollte die Einleitung des Kondensats in die Abwasserleitung durch freie Entwässerung über einen zusätzlichen Sifon an der Abwasserleitung erfolgen. Die weiterführende Kondensatleitung kann aus Schlauchmaterial oder z. B. aus HT-Rohren bestehen, in jeden Fall ist darauf zu achten, dass die Leitungen mit ausreichendem Gefälle (ca. 2%) verlegt werden.

Kondensatleitungen sollten innerhalb der thermischen Hülle verlegt sein, um den Ablauf frostfrei zu halten.

Achtung: Alle elektrischen Arbeiten

müssen unter Beachtung der geltenden Vorschriften vom Elektroinstallateur durchgeführt werden. Für alle Arbeiten am Lüftungsgerät ist dieses spannungsfrei zu schalten.

Sollte eine solche Verlegung nicht möglich sein, ist darauf zu achten, dass die Leitungen mit einer entsprechenden Wärmedämmung isoliert werden oder durch eine Rohrbegleitheizung frostfrei gehalten werden.

Wichtig! Um ein Austrocknen Siphons zu verhindern, empfehlen wir diesen mit Glyzerin zu befüllen.

Zur Abschaltung des Lüftungsgerätes ist in die fest verlegte elektrische Installation eine Trenneinrichtung nach den Errichtungsbestimmungen (VDE-

Vorschriften) einzubauen

11SCHRAG | airCloud 250 / 400

5 Geräteaufstellung

5.4.2 Elektro-Schaltplan

12 SCHRAG | airCloud 250 /400

5 Geräteaufstellung

5.4.3 Anschlussplan Sensor-Actor-Box

13SCHRAG | airCloud 250 / 400

6 Pege und Wartung

Die Pege des Gerätes durch den Nutzer

beschränkt sich auf:

• das regelmäßige Wechseln der Filter im Gerät, serienmäßig F5/G4 für Außen/Abluft, F7 optional erhältlich

• die Reinigung von Filtern an den Luftaus/einlässen des Leitungsnetzes (nicht Bestandteil des airCloud 250/400)

6.1 Filterwechsel

Die internen Filter des Gerätes sollen mindestens alle 6 Monate gewechselt werden.

Alle 2 bis 3 Monate sollten die Filter auf Verschmutzungsgrad visuell überprüft werden, um die Wechselzyklen ggf.. anzupassen.

Der Filterwechselintervall ist werkseitig auf 180 Tage eingestellt.

Anzeige auf der Statuszeile im Bedienfeld „Filter ersetzen“. Im Bereich „TOOL“ in Menü „Fehler“ durch Drücken des Rechteckfensters quittieren.

• Vordere graue aufgesteckte Filteraufnahme abziehen. An der linken

Seite bendet sich der Abluftlter an der rechten Seite bendet sich der Zuluftlter.

6.2 Wartung

Die Wartungsarbeiten am Gerät sollten durch den Installateur durchgeführt werden folgende Punkte sind zu bearbeiten:

Filterwechsel (s.o)

Inspektion Wärmetauscher, Ventilatoren, Leitungsanschlüsse

• Netzstecker des Gerätes ziehen

• Filteraufnahme mit Filtern abziehen

• Frontblende durch Lösen der Schrau-

ben entfernen

• Wärmetauscher vorsichtig an grünem Spannband aus dem Gerät ziehen

• Filter aus der Vertiefung der Aufnahme entfernen und durch neue Filter ersetzen. Die Pfeile für die Luftrichtung auf den Filtern müssen nach unten zeigen.

• Filteraufnahme mit beiden Filtern langsam in die Filterführungen am Gerät einschieben, bis die Filteraufnahme einrastet.

• auf Verschmutzung prüfen und ggs.

reinigen.

• Reinigung der Lamellen mit weicher Bürste

• vorsichtiges Entfernen von Staub aus den Luftansaugä-

chen mit einem Haushaltsstaubsauger

• keinesfalls Flüssigkeiten (einschl. Wasser) zum Reinigen verwenden

• Ventilatoren durch Wärmetauscheraufnahme inspizieren und

ggs. reinigen

• Reinigung der Ventilatoren mit

weicher Bürste

• vorsichtiges Entfernen von Staub mit einem Haushaltsstaubsauger

14 SCHRAG | airCloud 250 /400

7 Unerwünschter Feuchteanfall in Lüftungsgeräten

Lüftungsgeräte mit Aufstellung oberhalb der zu be- und entlüftenden Räume unterliegen dem Kaminzugeffekt, wenn die Geräte nicht in Betrieb sind. Die feuchtwarme und damit leichtere Luft wird über Außen-und Fortluftleitung nach außen transportiert. Dabei kühlt sich die Luft soweit ab, dass im Lüftungsgerät Kondensat auch an Stellen anfällt, die dafür nicht ausgelegt sind. Diesem Problem kann einfach entgegen gewirkt werden:

Das Lüftungsgerät muß in der kalten Jahreszeit ständig in Betrieb sein!

Bitte beachten:

Befindet sich die Lüftungsanlage in der kalten Jahreszeit länger außer Betrieb, sind alle Leitungen vom Gerät zu trennen! Zur Vermeidung von Luftbewegungen in den Leitungen, sind diese mit Klebeband zu verschließen.

8 Vorschriften und Sicherheitshinweise

Bei der Konstruktion und Ausführung des Wohnungslüftungsgerätes wurden alle entsprechenden EG-Richhtlinien, DIN- und VDE-Vorschriften eingehalten. Beim technischen Anschluss des Wohnungslüftungsgerätes sind die entsprechenden VDE-, EN- und IECNormen einzuhalten.

Bitte folgendes beachten:

• keine Anbindung fetthaltiger Abluft, explosive Gase, staubbelastete Luft, klebende Aerosole in das Lüftungssystem,

• keine Aufstellung des Gerätes im Freien

• kein Anschluss von Dunstabzugshauben in des Lüftungssystem

• Trocknung im Rohbau

Extrem hoher Feuchtegehalt im Gebäude, dazu Putz-und Zementstäube, in dieser Zusammensetzung ist die Luft im Rohbau besonders schmutzig und aggressiv. Wird die Lüftungsanlage jetzt betrieben, erfolgt eine extreme Verschmutzung der Anlage. Filtertechnik und Elektrische Bauteile werden dann besonders stark belastet.

Bitte beachten:

Die Lüftungsanlage darf nicht zur Trocknung des Rohbaus genutzt werden!

In Neubauten darf die Lüftungsanlage erst bei Bezug an das Kanalnetz angeschlossen werden und ist dann sofort in Betrieb zu nehmen.

Entsorgung am Ende der Gerätelebensdauer

Wenn Sie das airCloud Lüftungsgerät am Ende der Gerätelebensdauer nicht an Ihren Lieferanten zurückgeben können, entsorgen Sie das Gerät nicht über den normalen Hausmüll.

Bitte erkundigen Sie sich bei Ihrer Kommunalverwaltung nach umweltfreundlichen Recyclingmöglichkeiten der Gerätekomponenten. Achten Sie auch auf die fachgerechte Entsorgung der LithiumBatterie an der Steuerung.

15SCHRAG | airCloud 250 / 400

9 Technische Daten

Gerätetyp aircloud 250 aircloud 400

Gewicht 34 kg 34 kg Abmessungen 570 x 645 x 740 mm 570 x 645 x 740 mm

Wärmetauscher

Typ Kreuzgegenstrom-

Wärmetauscher,

frostsicher Material Polystyrol Polystyrol max. Wirkungsgrad 91 % 90 %

Ventilatoren

Ventilatorbetrieb EC-RadiCal Ventilatoren mit

7 rückwärts

gekrümmten Schaufeln Netzanschluss 230 V / ~ 50 Hz 230 V / ~ 50 Hz

KreuzgegenstromWärmetauscher, frostsicher

EC-RadiCal Ventilatoren mit 7 rückwärts gekrümmten Schaufeln

Leistung

Empfohlener

70 bis 250 m³/h 100 bis 400 m³/h Einsatzbereich

Max. Luftmenge bei 100

340 m³/h 480 m³/h Pa

Geräteschall 250 m³/h / 100 Pa – 51,9 dB(A) 400 m³/h / 100 Pa – 60 dB(A) Kanalschall Zuluft 250 m³/h / 100 Pa – 70,2 dB(A) 400 m³/h / 100 Pa – 77,7 dB(A) Kanalschall Abluft 250 m³/h / 100 Pa – 59,3 dB(A) 400 m³/h / 100 Pa – 67,5 dB(A) Elektrische Leistungs-

aufnahme inkl. Steuerung

70 m³/h / 30 Pa – 16 W 150 m³/h / 60 Pa – 38 W

160 m³/h / 100 Pa – 56 W 250 m³/h / 100 Pa – 93 W

210 m³/h / 100 Pa – 74 W 320 m³/h / 100 Pa – 140 W

250 m³/h / 100 Pa – 94 W 400 m³/h / 100 Pa – 211 W Stromstärke 1,2 A 1,2 A Absicherung (bauseits) 16,0 A träge (Kabel 3x 1,5mm²) 16,0 A träge (Kabel 3x 1,5mm²)

Filter

Luftlter Außenluft Abluft Außenluft Abluft

F7 G4 F7 G4

Anschluss

Luftanschluss D 160 mm D 180 mm

Prüfungen und Zulassungen

- Allgemeine Bauaufsichtliche

Zulassung (DiBt)

- EN 13141-7

- SAP (UK)

Allgemeine Bauaufsichtliche Zulassung (DiBt)

- EN 13141-7

- EN 308

- SAP (UK)

16 SCHRAG | airCloud 250 /400

4.6 Brandschutz10 Konformitätserklärung

17SCHRAG | airCloud 250 / 400

10 Konformitätserklärung

4.6 Brandschutz

18 SCHRAG | airCloud 250 /400

4.6 Brandschutz

Contents EN

1 Preface 20

2 Design of the system 21

2.1 airCloud250 / 400 ventilation units 21

2.2 airCloud 250 / 400 ventilation unit - Isorohr connecting kit 22

3 General design 23

3.1 Design of the printed circuit board 23

3.2 Design and functionality of display with operating unit 23

3.2.1 General handling 24

3.2.2 Handling within the areas 24

3.3 Sensor-Aktuator-Box for connecting the options 26

3.4.1 CO

3.4.2 Humidity sensor / temperature sensor 27

sensor/temperature display 27

4 Frost protection strategy 28

4.1 Strategy for units without electric preheater 28

4.2 Strategy for units with electric preheater 28

5 Unit installation 29

5.1 Wall bracket 29

5.2 Unit stand set 30

5.3 Condensate connection 30

5.4.1 Electrical connection 30

5.4.2 Wiring diagram 31

5.4.3 Sensor-Aktuator-Box 32

6 Care and maintenance 33

6.1 changing filter 33

6.2 Maintenance 33

7 Unwanted accumulation of humidity in ventilation units 34

8 Regulations and safety instructions 34

9 Technical specification 35

10 Declaration of conformity 36

19SCHRAG | airCloud 250 / 400

1 Preface

These installation and operating instructions are intended to help the installation company and end customers to optimally install the the airCloud 250 / 400 ventilation unit with summer bypass (SB) and heat recovery so that it is fully functional, to operate it and guarantee a long service life.

Thus it is advisable to read this guide carefully before commencing with work and settings on the unit. You will then be more familiar with the design and operating mode of the unit and will not experience

any difculties in handling it.

Requirements for installation space:

• The ventilation unit must be installed in frost-free areas only (inside of the thermal envelope).

• The installation space requires a condensate and power connection.

• Sufcient space for cleaning and

maintenance.

• Shortest possible connection of the outside air and exhaust air.

Caution

These installation and operating instructions must be kept in the immediate vicinity of the ventilation unit. In the event of a service/after-sales support services, easy access to the document as well as comparison with registered measured values will enable your service company to proceed easily and

efciently.

20 SCHRAG | airCloud 250 /400

2 Design of the equipment system

2.1 Ventilation unit: airCloud 250 / 400

1 Casing: EPP polypropylene copolymer foam executed in a corrosion-resistant

metallic sheath

2 Outside air connecting pipes: version 250 / version 400: Ø 160 mm / Ø 180 mm

3 Supply air connecting pipes: version 250 / version 400: Ø 160 mm / Ø 180 mm

4 Extracted air connecting pipes: version 250 / version 400: Ø 160 mm / Ø 180 mm

5 Exhaust air connecting pipes: version 250 / version 400: Ø 160 mm / Ø 180 mm

6 Extracted air lter: lter class G4

7 Heat exchanger: Cross-counterow heat exchanger made of plastic

(Polystyrene), thermal efciency of 91% / 90 %

8 Condensate drain: Stainless steel with 1/2"connector for attaching the condensate line

9 Exhaust air lter: Filter class F7

10 Inspection face: front face, keep at least 100 cm free for service work

11 Bypass: in the unit, ap-controlled, automatically regulated or manually adjustable

12 Power supply IEC connector with on/off switch

21SCHRAG | airCloud 250 / 400

575

740

2 Design of the equipment system

740

646,5

575

2.2 airCloud 250 / 400 ventilation unit Isorohr connecting kit Art.

EPP adapter attachments are required (accessory) for connecting insulating conduits to the ventilation unit. The adapters are simply attached to the outlets of the ventilation unit. (See picture)

121

134,4

200

187,5

124,5

300

500

A connector set consists of two adapter attachments.

When the attachments are installed, the unit will have the following set-up:

180

250

841

180

22 SCHRAG | airCloud 250 /400

3 General design

3.1 Design of the printed circuit board

CAN Bus socket: connection to the external sensor actua-

LAN cable socket: connection to a router Button cell: 3V lithium battery (type CR 2032) to

Display with operating unit: selection via touch screen

Buchse CAN-Bus Buchse LAN-Kabel Knopfzelle Display mit Bedieneinheit

tor box (optional accessory)

display time and date if there is no power supply for the unit

3.2 Design and functionality of display with operating unit

The current operational status of the ventilation unit is shown on the display. A touch screen is used to enter settings and make changes to the operating mode of the unit.

23SCHRAG | airCloud 250 / 400

3 General design

3.2.1 General handling

Scrolling with the arrow keys

Settings and selection via

and

Selecting fan speeds: Restoring original operating mode by pressing repeatedly. Level 4, intensive ventilation has a time setting in the range of 1 - 120 minutes. After the time set by the user has elapsed, the unit is reset to the previously set fan speed.

3.2.2 Handling within the areas

Information about the current setting of the ventilation unit can be read on the display:

• MA / WE / S1-4 / K 1-3: unit runs

on manual operation / weekly programme / external sensors 1-4 / strategic frost protection 1-3

• Bypass auto / manual / closed / open: information on controlling the

bypass

• Status bar: for alternating the dis- play between IP address, lter replacement and error messages

“House“ button: return to the basic display

“Weekly programme“ button:

Settings for manual control and weekly programmes. The settings for a maximum of 10 weekly programmes are possible. Note: direct access to switching to manual control/ weekly plan is possible by pressing the “Weekly programme“ button.

“Time settings“ button:

Settings for the date, time and switching from winter time/ summer time are entered here.

“TOOL“ button: setting level for users and installers

“House“ area

 Status information

• Manual stage selection (MA) / weekly programme (WE) / external sensors (S 1-4) / frost protection (K 1-3)

• Selection / reset stage 4

• Bypass man / auto: closed / open

• Status bar: alternating display bet- ween IP address/lter replacement/

error messages

 Temperature information

• OUTSIDE AIR

• SUPPLY AIR

• EXTRACTED AIR

 Information on external sensors

• S1/S2/S3/S4: active / passive

 Manufacturer information

• Address of the unit manufacturer

• Installed software version

“Weekly programme“ area

 Control

• Programme: weekly programme is

active

• Manual: manual stage selection

The selection is made using the ON set- ting on the corresponding rectangular

eld.

 Basic stage 1

• Selection of basic stage 1/2/3 – for

the setting for owner-occupied

home

• Determination of the stage at which

the unit is to operate outside the times dened in the weekly programme.

• Selection of basic stage 2/3 – for the

setting for rented apartment and

sensors

• Determination of the stage at which

the unit is to operate outside the times dened in the weekly programme. No activation is possible in stage 1 for this setting.

• Selection of the weekly schedules 1/2/3/4/5/6/7/8/9/10. Up to 10 weekly schedules can be dened. Select weekly schedule; press “edit“ to edit the weekly schedule, select the weekday (weekdays) and con-

rm by pressing “enter“; dene fan

stage 1/2/3, at which stage the ventilation unit is to run during the day (the days); enter start time and end time for the relevant weekday (weekdays).

• The selection is made using the ON setting on the corresponding rectan-

gular eld.

• Comment: only fan stages1/2/3 can be programmed. Stage 4 can also be set when the active weekly pro-gramme is in operation. Re-

setting from stage 4 to the dened

stage of the active weekly programme takes place after the spe-

cied time for stage 4 has elapsed

or by pressing stage 4 again.

The specied time for stage 4 (stage

party) is set in the “TOOL“ area.

24 SCHRAG | airCloud 250 /400

3 General design

“Time settings“ area

 Winter time/summer time

• Switching from winter time/summer time

The selection is made using the ON setting on the corresponding rectan-

gular eld.

 Setting time / date

• Time: set hours / minutes via +/- but- tons and conrm by pressing “enter“.

• Weekday: assign numbers (01-07,

Mon. – Sun.) to the weekday and

conrm by pressing “enter“.

• Day / month: set via +/- buttons and conrm by pressing “enter“.

• Year: set via +/- buttons and conrm

by pressing “enter“.

 Calibrate clock

• ON: set faster pace via +/-.

• Empty rectangular eld: set slower

pace via +/-.

“TOOL“ area

 Stage Party Setting stage 4

Setting range between 0-120 min is possible

Factory setting: 90 minute duration

 Bypass The following manual settings are

possible

• Open: the outside air is conducted

• Closed: the outside air is conducted

• Auto: the heat recove-

Factory setting: Outside air temperature: 15°C Extracted air temperature: 22°C Supply occurs at “Auto“ position.

Outside air temperature (German: AuL) can be programmed within a range of 13° C - 18° C and the exhaust air temperature (German: AbL) within a range of 18° C and 25° C.

past the heat exchanger and there is no heat recovery.

through the heat exchanger and there is heat recovery.

ry is activated automatically.

The selection is made via the ON setting on the corresponding rectan-

gular eld.

Note: the bypass generally does not run at temperatures below 10°C. To

open the ap, the temperature of

the outside air must be 2 degrees lower than the temperature of the extracted air.

 Error

After the source of the error has been eliminated, quit the error by

conrming the rectangular eld.

The display for lter replacement is also reset by conrming the rectangular eld.

 Lighting display

• Active operation (normal): setting is

possible in the range from 001 to 200

Factory setting: 200

• Standby operation (idle): setting is

possible in the range from 001 to 200

Factory setting: 100

 Language selection

The settings on the display can be congured in German (DEU), English (EN), French (FRA) and Italian (ITA).

The selection is made using the ON setting on the corresponding rectan-

gular eld.

Factory setting: German (GER)

 External sensors

Factory setting: Sensors On

Note: the setting can only be to switched to Off in owner-occupied home mode. Advantage: For longer absences of the operator, the ventilation unit can be operated at stage 1. If the unit is running in ren- ted apartment mode, the unit never runs at stage 1 and selecting OFF will have no result.

Additional settings can be implemented only by authorised specialists using a password

25SCHRAG | airCloud 250 / 400

3 General design

3.3 sensor actuator box for connecting the options

Safety

Sensor 1

VH-Register

Sensor 2

Electrostatic precipitator Sensor 3 Button

Sensor 4

Power

CAN-BUS

The sensor actuator box makes it possible to connect different optional control and monitoring components of the ventilation system.

The terminal box is connected with the 5-pin CAN bus system cable provided to the airCloud 250 / 400 ventilation unit. For this purpose, the connector is plugged into the CAN bus socket on the front of the unit and locked in place by twisting.

The open end of the cable is fed into the terminal box at the place provided for this (see illustration) and locked in place with the PGA screw connection provided to prevent its being pulled out.

26 SCHRAG | airCloud 250 /400

The following components can be connected to the terminal box:

Sensor 1: Humidity/CO2 sensor

Sensor 2: Humidity/CO2 sensor

Sensor 3: Humidity/CO2 sensor

Sensor 4: Humidity/CO2 sensor

Button: external button for switching the ventilation levels

Electrostatic precipitator: Electrostatic

air lter to further increase the ltering function of the

device

VH register: Electric preheating coil to

increase ventilation comfort in winter mode

Safety: Safety device to ensure the safe operation of furnaces,

smoke detectors and re

detectors

Note: All connected cables are to be secured using PGA screw connections to prevent their being pulled out.

See 5.4.3 Connection diagram sensor actuator box)

3 General design

Öffnen des Gehäuses:

Zapfen A eindrücken bis sich Deckel öffnen lässt.

Schließen des Gehäuses:

Deckel in Nut B einsetzen und in Richtung C schließen bis Zapfen A einrastet.

Montage:

Gehäuse mittels Schrauben durch die dafür vorgesehen Löcher D an eine Wand montieren.

Gehäusematerial: PC Schutzart: IP30

ANSCHLUSSBILDER:

MONTAGEBOHRUNGEN:

Abmessungen: 85x100x26mm (BxHxT)

Analog Ausgänge

Schaltausgang

EE80-xCS

Öffnen des Gehäuses:

Zapfen A eindrücken bis sich Deckel öffnen lässt.

Schließen des Gehäuses:

Deckel in Nut B einsetzen und in Richtung C schließen bis Zapfen A einrastet.

Montage:

Gehäuse mittels Schrauben durch die dafür vorgesehen Löcher D an eine Wand montieren.

Gehäusematerial: PC Schutzart: IP30

ANSCHLUSSBILDER:

MONTAGEBOHRUNGEN:

Abmessungen: 85x100x26mm (BxHxT)

EE10-F3 EE10-FP3

3.4.1 CO2 sensor/temperature display Art.-Nr.: C7008

Fully automatic control for comfort ventilation:

CO2-concentration as an indicator of indoor air pollution Energy savings thanks to ventilation appropriately adapted to current conditions Constantly updated CO2level display/ temperature display

Technical specications for control element with CO2 sensor:

Measuring principle: non-dispersive infrared technology Measuring range: 0 to 5000 ppm CO Output: Analogue output 0 to 10 V Supply

voltage: 24V AC ±20 % The fan settings for the CO2 sensor (ppm) are activated according to the following scheme:

15 to 35 V DC

Display:

LCD display: Alternating CO

T (°C or °F)

• < 1000 ppm = level 2

• 1000 - 1500 ppm = level 3

• > 1500 ppm = level 4

Connector: Screw terminals

max. 1.5 mm2

Operating

conditions: 0 to 90 % RH Note: Level 1 can be activated only when, under "Settings", the CO2/humidity sensor 1/2 is set to OFF.

(non-condensing) /

-20 to 60° C

Storage

conditions: 0 to 90 % RH

(non-condensing) /

-20 to 60° C

3.4.2 Humidity sensor / temperature sensor Art.-Nr.: C 7009

Fully automatic control for comfort ventilation:

Moisture concentration as an indicator of

Technical specications for control ele-

ment with humidity sensor:

Working range: 0 to 95 % RH indoor air pollution Energy savings thanks to ventilation appropriately adapted to current conditions

Output 0 to 100 % RH: Analogue

output 0 to 10 V Constantly updated moisture content display / temperature display

Power supply: 15 to 40 VDC

or 24 VAC ± 20 % The fan speeds for the humidity sensor (% H) are activated according to the fol-

Power consumption: typically 4 mA lowing scheme:

Display: Humidity (RH)/

• < 60% rF = level 2

T (°C or °F) alternating

• 60 - 85% rF = level 3

• > 85% rF = level 4

Connector: Screw terminals

max. 1.5 mm Note: Level 1 can only be activated when, under "Settings", the CO2 / humidity sensor 1/2 is set to OFF.

Operating temperature: -5 to +55° C

Storage conditions: -25 to 60° C

(ppm) /

Wiring analogue outputs

EE80-xx2/3x

Wiring analogue outputs

EE10-FT3

27SCHRAG | airCloud 250 / 400

4 Frost protection strategy

4.1 Strategy for units without electric preheater

The frost protection strategy is based on the measured temperatures. If the outside air temperature falls below 0° C, frost protection is activated and the ... is temporarily switched off.

Caution! This type of frost protection must not be used if there is a room-air-dependent replace inside the building.

4.2 Strategy for units with electric preheater

The frost protection strategy is based on the measured temperatures. If the outside air temperature falls below 0° C, the frost protection and preheating coil are activated.

28 SCHRAG | airCloud 250 /400

56,5

5 Unit installation

Important!

The unit must be installed inside of the thermal envelope of the building.

If this is not possible due to structural conditions, the unit must be provided with housing to ensure frost protection at all times.

5.1 Wall bracket

Mount the ventilation unit on a wall with adequate stability. Drywalls must be provided with appropriate reinforcement panelling if necessary. If an adequately weight-bearing wall mounting cannot be provided for, we recommend using the unit stand shown under 5.2.

Note:

This also applies to the connection lines of units, distributors/collector and ventilation ducts.

560

The wall mount consists of two metal skirting boards. Attach the skirting boards

to the wall in a horizontal position with the chamfer pointing downwards. The rubber pads included with the delivery are pressed into the long slots to provide sound

insulation. Attach the skirting board with three holes onto the unit with the chamfer pointing downwards as well and protruding from the unit.

Two rubber stoppers with M5 threading are screwed onto the back upward lip of

Wall bracket

Unit bracket

the unit base plate. This requires removing the existing screws. The unit can now be hung up using the skirting boards.

56,5

The rubber stoppers are used as soundinsulated spacers between the unit and the wall. The threads are positioned so that there is also slight slope at the front to

improve the ow of condensate.

29SCHRAG | airCloud 250 / 400

5 Unit installation

5.2 Unit stand set

Holes are provided in the bottom of the ventilation unit to attach the unit stand set to the ventilation unit. Screws are supplied with the unit stand set, which are to be used to attach the stand set to the ventilation unit. Two rubber pads are provided for every stand (not shown in the image). The pads do not permit the transmission of structure-borne sound.

Rubber pads

153

350

1020

162

1020

25,5

300

320

5.3 Condensate connection

In ventilation systems with heat recovery, condensate collects in the heat exchanger when warm exhaust air is cooled by very cold outside air. This condensate is drained in a controlled manner through the condensate drain of the unit.

The condensate drain on the lower side of the unit has a connection piece, where a hose connector ½'' is mounted. (The hose connector C 8262 is delivered with the unit). A ½'' hose has to be connected there. You can mount a siphon on site or use the siphon 1/2'' hose holder (C 8263 to be ordered separately) to form a siphon with the hose.. The siphon prevents the unit from sucking in outside air. The siphon is also required if the secondary condensate line is connected to a sewer

5.4.1 Electrical connection

The power supply is provided via the connected power cord and is to be secured in accordance with the local electrical regulations. Two safety elements with

a strength of 4 A (inert) are tted to the

connections for the power cord.

line. This prevents the inux of odours

from the sewage system.

Ideally, the condensate should be fed into the sewer line through free drainage using an additional siphon connected to the sewer line.

The secondary condensate line may consist of tubing or HT pipes, for example. In any case, ensure the lines are laid at an adequate gradient (about 2 %).

Condensate lines should be installed within the thermal envelope to keep the out-

ow free of frost.

If the lines cannot be laid in this way, ensure the lines are insulated with appropri-

Caution: all electrical work must be performed by an electrician in compliance with the applicable regulations. The ventilation unit must be disconnected from the power supply before any work is performed on it.

139

ate insulation or are kept free of frost with pipe heating.

Important! To prevent the siphon from

drying out, we recommend lling them

with glycerine.

To switch off the ventilation unit, a separator must be built into the permanent electrical installation in accordance with installation regulations (VDE regulations).

30 SCHRAG | airCloud 250 /400

5 Unit installation

5.4.2 Wiring diagram

31SCHRAG | airCloud 250 / 400

5 Unit installation

5.4.3 Wiring diagram Sensor Actor-Box

With humidity sensor, connect

S an 3 RH

OV an 2 GND

V+ an 1 +V

sensor

Figure:

humidity sensors

Figure:

humidity sensors

Optional control element, humidity or CO

(telephone cable)

installation site

JY(ST)Y4 x 0.6

(telephone cable)

JY(ST)Y4 x 0.6

sensor

Figure:

humidity sensors

Optional control element, humidity or CO

(telephone cable)

installation site

JY(ST)Y4 x 0.6

sensor

Figure:

humidity sensors

Optional control element, humidity or CO

(telephone cable)

JY(ST)Y4 x 0.6

sensorWith humidity CO

Optional control element, humidity or CO

sensor,

installation site

S an 5 CO2

OV an 2 GND

V + an 1 +V

red

black

blue

shielding

white

(telephone

JY(ST)Y4 x 0.6

cable) installation site

Safety / smoke outlet

Optional safety manager – smoke detector

(telephone cable)

JY(ST)Y4 x 0.6

installation site

Mains supply, installation site 230 V / 50 Hz

Provide for power cutting component at installation site

(telephone cable)

JY(ST)Y4 x 0.6

installation site

Electric heating

Frost protection

Install in outside air duct

(installation site)

option electrical air lter

F7 electrical air lter 24V

CAN bus connector for

plug strip

(telephone cable)

JY(ST)Y4 x 0.6

installation site

LED lights 24 V

Control element buttons with

32 SCHRAG | airCloud 250 /400

6 Care and maintenance

The user's care of the device is limited to the following tasks:

changing lters in the unit on a regular basis, standard F5/G4 for outdoor/exhaust

air, optional F7 cleaning of lters at the

air outlet/inlets (not part of airCloud 250 /

400) of the pipeline network

6.1 Changing lters

The factory setting for the lter change

interval is 180 days.

Indicator in status bar on the panel "Chan-

ge lter". Click the rectangular window in

the "TOOL" section of the "Error" menu to acknowledge the message.

• Remove the grey lter holder attached to the front. The exhaust air l-

ter is located on the left side; the air

supply lter is on the right side.

The internal lters of the unit should be

changed at least every six months.

Every two to three months, the lters

should be inspected visually to see how much dirt has collected and to adjust the replacement intervals if necessary.

• Extract the lter from the holder recess and replace with a new lter. The arrows indicating the airow direction on the lters must point

downwards.

• Slowly insert lter holder with both lters into the lter slots of the unit until the lter holder snaps into place.

6.2 Maintenance

Maintenance on the equipment should be performed by the installer technician. Note the following items:

Change lter (see above)

Inspect heat exchangers, fans, line connections

• Unplug the power supply cord

• Remove lter holder with lters

• Remove front panel by loosening the

screws

• Carefully pull on the green strap to extract the heat exchanger from the unit

• Check for dirt and clean if necessary.

• Clean the blades with a soft brush

• Carefully remove dust from the air in-

take areas with a household vacuum cleaner

• Never use liquids (including water) for cleaning

• Inspect fans through heat exchanger holder and clean if necessary

• Clean the fans with a soft brush

• Carefully remove dust with a

household vacuum cleaner

33SCHRAG | airCloud 250 / 400

7 Unwanted accumulation of humidity in ventilation units

Ventilation units which are installed above the ventilated rooms are subject to the stack effect when the units are not operating. The warm and humid and thus lighter air is transported outside via outside air pipes and exhaust air pipes. This cools the air so much that condensate also accumulates in places in the ventilation unit which were not designed for this purpose. This problem can be easily resolved:

The ventilation unit must operate constantly in cold weather!

Please note:

Disconnect all pipes from the unit if the ventilation system is out of service for a long time in the cold weather! Seal the pipes with adhesive tape to prevent air movements in them.

8 Regulations and safety instructions

All relevant EC directives, DIN and VDE regulations were complied with while designing and constructing the domestic ventilation units. The relevant VDE, EN and IEC standards are to be complied with when connecting the domestic ventilation unit.

Please note the following:

• Extracted air containing grease, explosive gases, dust-polluted air, sticky aerosols should not be allowed to bond in the ventilation system

• The unit may not be installed outdoors

• No connection of fume exhaust hoods

in the ventilation system

Drying in unnished buildings

The air in buildings with bare brickwork is particularly dirty and aggressive because of the composition of ex-tremely high humidity in the building coupled with plaster and cement dust. If the ventilation system is operated, it will become extremely

fouled up. The lter system and electrical

components will be heavily soiled.

Please note:

The ventilation system should not be used to dry bare brickwork!

In new buildings, the ventilation system may be connected only to the duct system when the building is occupied and must be operated immediately.

Disposal after service life of the unit

If you cannot return the airCloud ventilation unit at the end of its service life to your supplier, do not dispose of the appliance with normal household waste.

Please check with your municipal government for information on environmentally friendly recycling options for the unit’s components. Also be sure to properly dispose of the lithium battery inside the controller.

34 SCHRAG | airCloud 250 /400

9 Technical specications

Device type airCloud250 touch airCloud 250 / 400 Weight 35 kg 35 kg Dimensions 570 x 645 x 740 mm 570 x 645 x 740 mm Heat exchanger Type Cross counter-current heat exchanger,

frost-proof Material Polystyrene Polystyrene max. efciency 91 % 90 %

Fans Fan operation EC-RadiCal fans with 7 reverse-curved

blades Mains connection 230 V / ~ 50 Hz 230 V / ~ 50 Hz

Output Recommended use 70 to 250 m³/h 100 to 400 m³/h Max. airow at 100 Pa 340 m³/h 480 m³/h Unit noise rating 250 m³/h / 100 Pa – 51.9 dB(A) 400 m³/h / 100 Pa – 60 dB(A) Channel noise inlet air 250 m³/h / 100 Pa – 70.2 dB(A) 400 m³/h / 100 Pa – 77.7 dB(A) Channel noise exhaust air 250 m³/h / 100 Pa – 59.3 dB(A) 400 m³/h / 100 Pa – 67.5 dB(A) Electrical power

consumption including controller

Amperage 1.2 A 1.2 A Fuse protection (installation site) 16.0 A delay-action (cable 3x 1.5 mm²) 16.0 A delay-action (cable 3x 1.5 mm²)

70 m³/h / 30 Pa – 16 W 150 m³/h / 60 Pa – 38 W

160 m³/h / 100 Pa – 56 W 250 m³/h / 100 Pa – 93 W

210 m³/h / 100 Pa – 74 W 320 m³/h / 100 Pa – 140 W

250 m³/h / 100 Pa – 94 W 400 m³/h / 100 Pa – 211 W

Cross counter-current heat exchanger, frost-proof

EC-RadiCal fans with 7 reverse-curved blades

Filters Air lter Outside airExhaust Outside airExhaust

F7 G4 F7 G4 Connection Air connection D 160 mm D 180 mm Tests and approvals - General building inspectorate - General building inspectorate

approval (DiBt) approval (DiBt)

- EN 13141-7 - EN 13141-7

- SAP (UK) - SAP (UK)

35SCHRAG | airCloud 250 / 400

10 Declaration of conformity

36 SCHRAG | airCloud 250 /400

10 Declaration of conformity

37SCHRAG | airCloud 250 / 400

4.6 Brandschutz

Sommaire

1 Avant-propos 39

2 Description de l'appareil 40

2.1 Appareil de ventilation airCloud 250 / 400 40

2.2 Appareil de ventilation airCloud 250 / 400 Kit de raccordement e 41

2.3 Description de la carte électronique 42

2.4 Fonctionnalités de l'écran de commande 42

3 Description générale 43

3.1 Opérations générales 43

3.2 Paramètres par sous-menus 43

3.3 Boîte de raccordement des éléments optionnels 45

4 Description des options 46

4.1 Sonde de CO2 / affichage de la température 46

4.2 Sonde d’humidité / affichage de la température 46

FRA

5 Protection contre le gel 47

5.1 Protection pour les appareils sans registre de préchauffage 47

5.2 Protection pour les appareils avec registre de préchauffage 47

6 Montage de l'appareil 48

6.1 Fixation murale 48

6.2 Fixation de l'appareil au sol 49

6.3 Raccordement du conduit de condensat 49

6.4 Branchements électriques 49

7 Schéma de l'appareil 50

7.1 Schéma électrique 50

7.2 câblage Sensor-Aktor-Box 51

8 Entretien et maintenance 52

8.1 Remplacement des filtres 52

8.2 Maintenance 52

9 Cas d'humidité indésirable dans l'appareil de ventilation 53

10 Instructions et consignes de sécurité 53

11 Caractéristiques techniques 54

12 Déclaration de conformité 55

38 SCHRAG | airCloud 250 /400

1 Avant-propos

Le présent guide de montage et d'utilisation est destiné à permettre aux entreprises de

montage et aux clients naux d'installer et d'utiliser l'appareil de ventilation proair

450 avec récupérateur de chaleur dans les meilleures conditions et garantir une durée de vie importante.

C'est pourquoi nous vous conseillons de lire attentivement cette brochure avant de débuter les travaux, l'installation et le réglage de l'appareil. Cela vous permettra de vous familiariser avec le montage et le fonctionnement de l'appareil et d'éviter des problèmes lors de la mise en service.

Exigences concernant le local d’installation :

• L’appareil d’aération ne doit être installé que dans des locaux à l’abri du gel (à l’intérieur de l’enveloppe thermique).

• Le local d’installation requiert un raccordement pour l’évacuation du condensat et une alimentation électrique.

• Sufsamment de place pour les

travaux de nettoyage et de maintenance.

• Raccordement aussi court que possible à l’air extérieur et à l’air d'évacuation.

Attention!

Cette notice de montage et d'utilisation doit absolument être conservée avec l'appareil de ventilation. La conservation de ce document à portée de main permettra à votre entreprise, en cas de dépannage et d'appel au service client, de traiter le problème de façon

efcace et simple.

39SCHRAG | airCloud 250 / 400

2 Description de l'appareil

2.1 Appareil de ventilation airCloud 250 / 400

1 Boitier: Mousse copolymère de polypropylène expansé (PPE),

enveloppe en métal traité anti-corrosion

2 Socle de raccordement de la prise

d'air extérieur:

3 Socle de raccordement des sorties

de l'air pulsé:

4 Socle de raccordement de la prise

de l'air extrait:

5 Socle de raccordement de la sortie

de l'air vicié:

6 Filtre pour l'air extraction: Classe de ltre G4

7 Échangeur thermique: échangeur thermique à contre-courants en plastique (polystyrène),

8 Évacuation du condensat : tôle d’acier inoxydable avec raccord 1/2“ pour le raccordement de la

9 Filtre de l'air extérieur : Classe de ltre F7

10 Face pour la révision: Face avant, laisser au moins 50 cm pour les travaux de maintenance

11 Bypass: Dans l'appareil avec un clapet, réglé automatiquement ou manuellement.

Ø 180 mm

rendement thermique > 90 %)

conduite de condensat. Le raccord se trouve en dessous de l'appareil

12 Raccordement électrique: 230V AC / 50Hz. 2 fusibles intégrés

40 SCHRAG | airCloud 250 /400

575

740

2 Description de l'appareil

200

740

646,5

575

2.2 Appareil de ventilation airCloud 250 / 400 Kit de raccordement tube iso

Pour le raccordement des tubes iso à l'appareil de ventilation, des adaptateurs EPP (accessoires) sont nécessaires. Il

suft d’enfoncer les adaptateurs dans les

sorties de l’appareil de ventilation (voir croquis).

121

134,4

187,5

124,5

300

500

Un lot de raccordement se compose de deux adaptateurs.

Une fois les raccords montés, l'appareil se présente de la façon suivante

180

250

841

180

41SCHRAG | airCloud 250 / 400

2 Description de l'appareil

2.3 Description de la carte électronique

Prise Bus CAN Prise câble LAN Pile Écran de commande

Prise Bus CAN: Pour la connexion au bloc de raccorde-

ment externe (éléments optionnels)

Prise câble LAN: Raccordement à un routeur Pile: Batterie au Lithium 3V (Type CR 2032)

pour la sauvegarde de l'heure et de la date sur l'appareil hors-tension

Ecran de commande: Activation par écran tactile

2.4 Fonctionnalités de l'écran de commande

L'écran afche l'état de fonctionnement

de l'appareil de ventilation. L'installation

et les modications se font sur l’écran

tactile.

42 SCHRAG | airCloud 250 /400

3 Description générale

3.1 Opérations générales

Faire déler avec les èches

Réglages et choix avec

Sélection des niveaux de ventilation : Le niveau 4, ventilation maximum, pendant la durée mémorisée. Une fois la durée terminée, l’appareil revient au niveau de ventilation précédemment réglé.

3.2 Paramètres par sous-menus

Informations sur le réglage actuel de

l'appareil de ventilation, afché sur

l'écran:

• HA / WO / S1-4 / K 1-3: Appareil en

fonctionnement manuel (HA) / Programme hebdomadaire (WO) / sonde externe 1-4 /Stratégie de protection hors gel 1-3

• Bypass Auto / Manuel: Fermé / Ouvert: Information sur la commande du by-pass

• Barre d'état: Changement de l'afchage: adresse IP ou changement de ltre ou rapports d'erreur

Touche « Maison » : Retour

à l’afchage de base

Touche « programme hebdomadaire »: Paramètres

de commande manuelle et de programmation hebdomadaire. Le système permet la programmation de 10 programmes hebdomadaires.

Remarque: Le passage direct vers le choix «commande manuelle»/ «planning hebdomadaire» est possible via la touche «Programme hebdo-

madaire».

Touche “Réglage de l’heure“: Pour le réglage de

la date, de l'heure et les changements heure d'été/heure

d'hiver

Touche “Outil“ : Niveaux de réglages pour l'utilisateur et

l'installateur

Zone "Maison"

 Informations d’état

• Choix commande manuelle (HA) / Programme hebdomadaire (WO) / sonde externe (S 1-4) /Protection contre le gel (K1-3)

• Choix/Retour niveau 4

• Bypass Man / Auto: Ouvert/Fermé

• Barre d'état: Changement de l'afchage: adresse IP/changement de ltre/rapports d'erreur

 Informations de température

• AIR EXTÉRIEUR

• AIR DE PULSION

• AIR D'EXTRACTION

 Informations sondes externes

• N1/N2/N3/N4: Actif/passif

• Version du logiciel installé

Zone “programme hebdomadaire““

 Commande

• Programme : Programme hebdo-

madaire actif

• Manuel: Choix manuel du niveau

La sélection se fait en choisissant ON dans le cadre correspondant.

 Niveau de base:

• Choix niveau 1/2/3 – pour l'installation

en habitation privée. Spécication du niveau de réglage hors des périodes du programme hebdomadaire.

• Choix niveau 2/3 – pour l'installation

en habitation louée et sondes. Spé-

cication du niveau de réglage hors

des périodes du programme hebdomadaire. Avec ce choix, le passage au niveau 1 n'est pas possible.

•

• Sélection des programmes heb-

domadaires 1/2/3/4/5/6/7/8/9/10. Vous pouvez mémoriser jusqu'à 10 programmes hebdomadaires. Entrer le numéro du programme; Pour la modication du programme, appuyer sur “edit“, choisir le jour de la semaine (jours semaine) et valider avec “enter“; Fixer le niveau de ventilation de l'appareil 1/2/3 pour le ou les jours choisis; Entrer les ho-

raires de début et de n pour le jour

concerné (jours semaine).

La sélection se fait en choisissant ON dans le cadre correspondant.

Remarque : Seuls les niveau 1, 2 et 3 peuvent être programmés. Le niveau 4 peut être aussi enclenché durant un programme hebdomadaire actif. Le retour du niveau 4 au niveau prévu par le programme hebdomadaire intervient après écoulement du temps imparti au niveau 4 ou par une nouvelle pression sur Niveau 4.

Le choix de la durée prévue pour le niveau 4 (niveau maximum) se fait dans la Zone “Outil“

 Informations fabricant

• Adresse du fabricant de l'appareil

43SCHRAG | airCloud 250 / 400

3 Description générale

Zone “Réglage de l’heure

 Heure d'été/heure d'hiver

• Changement heure d'été/heure

d'hiver

La sélection se fait en choisissant ON dans le cadre correspondant

 Régler l'heure et la date

• Heure: Régler les heures et les mi- nutes avec les touches +/- et conr-

mer avec « enter »

• Jour de la semaine: Régler avec les touches +/- au jour choisi (01-07,

lundi-dimanche) et conrmer avec < enter>

• Jour/mois : Régler avec les touches +/- et conrmer avec « enter »

• Année : Régler avec les touches +/- et conrmer avec « enter »

 Calibrage de l'horloge

• ON: accélérer l'allure avec +/-

• zone rectangulaire vide: Ralentir

l'allure avec +/-

Zone “Outil“

 Niveau maximum

Réglage du niveau 4 : durée possible entre 0 et 120 minutes

Réglage d'usine: Durée 90 minutes

 Bypass Les paramétrages manuels

suivants sont possibles

• Ouvert: L'air extérieur passe à côté

de l'échangeur thermique, sans récupération de chaleur.

• Fermé: L'air extérieur traverse

l'échangeur thermique, avec récupération de chaleur.

• Auto: La récupération de chaleur est

mise en service automatiquement.

La sélection se fait en choisissant ON dans le cadre correspondant.

Réglage d'usine: Température de l'air extérieur : 15°C Température de l'air d'extraction: 22°C Livré en position Auto

 Reset Erreur

Après avoir supprimé l'origine de l'erreur, l'erreur doit être acquittée via la zone rectangulaire.

Le retour à l'afchage pour le changement de ltre se fait aussi via la

zone rectangulaire.

 Éclairage de l'écran

• Fonctionnement actif (Norm.): Paramétrage possible de 001 à 200

Réglage d'usine: 200

• Fonctionnement en Standby (Veille): Paramétrage possible de 001 à 200

Réglage d'usine: 100

 Choix de la langue

Les paramétrages à l’écran peuvent être effectués dans les langues suivantes : allemand (DEU), anglais (EN) français (FRA) et italien (ITA).

La sélection se fait en choisissant ON dans le cadre correspondant.

Réglage d'usine: DEU

La température de l’air extérieur (AEx - AuL) peut être programmée pour une plage de 13°C à 18°C et la température de l’air d'extraction (AEc - AbL) pour une plage de 18°C à 25°C.

Veuillez noter que: Le bypass n'accepte en général pas les températures en dessous de 10°C. Pour l'ouverture du clapet, la température de l'air extérieur doit être d'au moins 2 degrés en dessous de la température de l'air extrait.

 Sondes externes

Réglage d'usine: Sondes externes en service

Remarque: Il n'est possible de passer sur Off qu'en mode habitation privée. Avantage: En cas d'absence prolongée, l'appareil peut être mis sur le niveau 1. Si l'appareil est en mode habitation louée, le fonctionnement en niveau 1 n'est par principe pas possible, et le choix Off reste sans effet.

Les autres paramétrages ne peuvent être réalisés qu'au moyen d'un mot de passe, par le personnel autorisé.

44 SCHRAG | airCloud 250 /400

3 Description générale

3.3 Boîte de raccordement des éléments optionnels

Safety

Sonde 1

Filtre VH

Sonde 2

Filtre-E

Sonde 3 Touche

Sonde 4

Power

CAN-BUS

La boîte permet le raccordement de plusieurs options de commande et de surveillance de l’appareil de ventilation.

Pour brancher la boîte, enfoncer la che

à 5 pôles dans la prise CAN-bus située à l'avant de l'appareil et la bloquer par rotation.

Introduire l’extrémité libre du câble dans la boîte à l’emplacement correspondant

(voir g.) et le bloquer de façon à ce qu’il

ne puisse plus être extrait, à l'aide de l'écrou PGA fourni.

Les composants suivants peuvent être raccordés à la boîte à bornes :

Sonde 1 : sonde d’humidité / de CO

Sonde 2 : sonde d’humidité / de CO

Sonde 3 : sonde d’humidité / de CO

Sonde 4 : sonde d’humidité / de CO

Touche : Bornes pour le raccordement d'un interupteur à 4 vitesses.

Filtre E : ltre à air électrique permet-

tant d’accroître la fonction

de ltrage de l’appareil

Filtre VH : registre de préchauffage électrique permettant d’accroître le confort de ventilation en service d’hiver

Safety : dispositif de sécurité pour le fonctionnement sécurisé des foyers, détecteurs de fumée et d’incendie

Remarque : tous les câbles raccordés doivent être bloqués à l’aide des écrous PGA de façon à ne pas pouvoir être extraits

(Voir 5.4.3 Schéma de la boîte de raccordement)

45SCHRAG | airCloud 250 / 400

4 Description des options

Öffnen des Gehäuses:

Zapfen A eindrücken bis sich Deckel öffnen lässt.

Schließen des Gehäuses:

Deckel in Nut B einsetzen und in Richtung C schließen bis Zapfen A einrastet.

Montage:

Gehäuse mittels Schrauben durch die dafür vorgesehen Löcher D an eine Wand montieren.

Gehäusematerial: PC Schutzart: IP30

ANSCHLUSSBILDER:

MONTAGEBOHRUNGEN:

Abmessungen: 85x100x26mm (BxHxT)

Analog Ausgänge

Schaltausgang

EE80-xCS

Öffnen des Gehäuses:

Zapfen A eindrücken bis sich Deckel öffnen lässt.

Schließen des Gehäuses:

Deckel in Nut B einsetzen und in Richtung C schließen bis Zapfen A einrastet.

Montage:

Gehäuse mittels Schrauben durch die dafür vorgesehen Löcher D an eine Wand montieren.

Gehäusematerial: PC Schutzart: IP30

ANSCHLUSSBILDER:

MONTAGEBOHRUNGEN:

Abmessungen: 85x100x26mm (BxHxT)

EE10-F3 EE10-FP3

4.1 Sonde de CO2 / afchage de la température

Commande entièrement automatique pour une ventilation confortable:

• Concentration en CO2 servant d’indicateur de la pollution de l’air

Caractéristiques techniques pour organe de commande avec sonde de CO

Principe technologie infrarouge de mesure : non dispersive

ambiant

• Économie d’énergie grâce à une

Plage de mesure :0 à 5000 ppm CO2

ventilation conforme aux besoins

• Afchage en mutation permanente

teneur en CO2 / afchage de tempé-

Sortie : sortie analogique 0 à 10 V

rature

Alimentation Les niveaux de ventilation pour la sonde CO

[ppm] se commutent de la manière

électrique : 24 V CA ±20 %

15 à 35 V CC

Afchage :

Écran LCD : alterné CO2 (ppm) /

• < 1000 ppm = niveau 2

•1000 - 1500 ppm = niveau 3

• > 1500 ppm = niveau 4

T (°C ou °F)

Raccordement : bornes à vis

max. 1,5 mm²

Conditions Remarque: Le niveau 1 ne peut être commuté que lorsque la section « Paramétrages », Sonde CO2/d’humidité 1-2 est réglée sur ARRÊT.

4.2 Sonde d’humidité / afchage de la température

Commande entièrement automatique pour une ventilation confortable:

• Teneur en humidité servant

d’indicateur de la pollution de l’air ambiant

• Économie d’énergie grâce à une

de service : 0 à 90 % d’HR

(pas de condensation)/

-20 à 60°C

Conditions

d’entreposage : 0 à 90 % d’HR

(pas de condensation)/

-20 à 60°C

Caractéristiques techniques pour organe

de commande avec sonde d’humidité :

Espace de travail : 0 à 95 % d’HR

Sortie 0 à 100 % d’HR : sortie analo-

gique 0 à 10 V

ventilation conforme aux besoins

• Afchage en mutation permanente

teneur en humidité / afchage de

température

Alimentation électrique : 15 à 40 VCC

24 VCA ±20 %

•

Les niveaux de ventilation pour la sonde

Absorption de courant : typ. 4 mA d’humidité [% H] se commutent de la manière suivante :

Afchage : Humidité (HR) /

T (°C ou °F)

• < 60 % d’HR = niveau 2

en alternance

• 60 - 85 % d’HR = niveau 3

• > 85 % d’HR = niveau 4

Raccordement : bornes à vis

max. 1,5 mm² Remarque: Le niveau 1 ne peut être commuté que lorsque la section « Paramétrages », Sonde CO2/d’humidité 1-2 est réglée sur ARRÊT.

Température de service : -5 à +55°C

Conditions d’entreposage : - 25 à 60°C

Schéma de raccordement sorties analogiques

EE80-xx2/3x

Schéma de raccordement sorties analogiques

EE10-FT3

46 SCHRAG | airCloud 250 /400

5 Protection contre le gel

Abmessungen: 85x100x26mm (BxHxT)

Schaltausgang

EE80-xCS

5.1 Protection pour les appareils sans registre de préchauffage

La stratégie de protection antigel se base sur la mesure des températures. Si la température de l’air extérieur descend au-dessous de 0°C, la protection antigel est activée et le ventilateur d'alimentation est temporairement désactivé.

Attention ! La variante de protection antigel ne doit pas être utilisée lorsqu’un foyer dépendant de la température ambiante se trouve dans le bâtiment.

5.2 Protection pour les appareils avec registre de préchauffage

La protection antigel se base sur la mesure des températures. Si la température de l’air extérieur descend au-dessous de 0°C, la protection antigel et le registre de préchauffage sont activés.

47SCHRAG | airCloud 250 / 400

56,5

6 Montage de l'appareil

Important !

L’appareil doit être installé à l’intérieur de l’enveloppe thermique du bâtiment.

Si ce n’est pas possible du fait de la con-

guration de la construction, renfermer l’appareil an d’assurer l’absence durable

de gel.

6.1 Fixation murale

Installer l’appareil de ventilation sur un mur présentant une force portante sufsante. Si nécessaire renforcer les parois

sèches avec des prolés. Si la force portante de la paroi n'est pas sufsante, nous vous recommandons de xer l'appareil

au sol (poste 6.2)

Remarque :

Il en va de même pour les raccordements de l'appareil, les collecteurs et les conduites de ventilation.

560

La xation murale se compose de deux

barres en métal. Fixer la barre avec les trous oblongs à l’horizontale, sur le mur, avec le chanfreinage vers le bas. Enfoncer les tampons de caoutchouc fournis dans les trous oblongs pour le découplage anti-bruit. Fixer la barre avec trois trous au dos de l’appareil, également avec le chanfreinage vers le bas.

Visser deux tampons de caoutchouc avec

lets M5 sur le solin arrière de l’appareil.

À cet effet, retirer les vis existantes. L’appareil peut maintenant être accroché au moyen des barres.

Les tampons de caoutchouc servent d’entretoises de découplage anti-bruit par

rapport au mur et les lets doivent être

réglés de telle sorte qu’une légère pente

se forme vers l’avant an d’améliorer

l’évacuation du condensat.

Fixation murale

Fixation d'appareil

56,5

48 SCHRAG | airCloud 250 /400

6 Montage de l'appareil

6.2 Fixation de l'appareil au sol

Des trous sont prévus dans le socle pour

y xer l'appareil de ventilation. Des vis sont jointes au socle pour xer le socle

à l'appareil de ventilation. Pour chaque socle, il y a deux mini-amortisseurs de caoutchouc (non représentés sur le schéma). Ces caoutchoucs évitent la

transmission des vibrations.

tampon en caoutchouc

1020

153

1020

25,5

162

350

300

320

6.3 Raccordement du conduit de condensat

Dans les appareils de ventilation à récupération de chaleur, du condensat se forme dans l’échangeur thermique lorsque l’air chaud d'extraction est refroidi par de l’air extérieur très froid. Ce condensat est éliminé de manière contrôlée au niveau de l’évacuation de condensat de l’appareil.

L’évacuation des condensats, situé sur le côté inférieur de l’unité, est munie d’un raccord de ½''. Il faut y raccorder un tube de ½''.( le raccord C 8262 est fourni avec l’appareil). Vous pouvez racccorder ce tube à un siphon ou utiliser le support C 8263 (à commander séparémént) pour former un siphon avec le tube. Le siphon empêche l’appareil d’absorber de l’air externe. Le siphon est également

nécessaire si la conduite de condensat qui prolonge l’appareil est raccordée à une canalisation d’évacuation des eaux usées. Ainsi, les transmissions olfactives provenant du réseau d’évacuation des eaux usées sont évitées.

Idéalement, l’acheminement du condensat dans la canalisation d’évacuation des eaux usées doit être assuré par drainage libre par l’intermédiaire d’un siphon supplémentaire au niveau de la canalisation d’évacuation des eaux usées.

La conduite de condensat qui prolonge l’appareil peut être composée de tuyaux ou, par exemple, de tubes HT. Quoiqu’il arrive, toujours veiller à ce que les conduites soient posées avec une pente sufsante (env. 2 %).

139

Les conduites de condensat doivent être posées à l’intérieur de l’enveloppe thermique an de protéger l’écoulement contre le gel.

Si une telle pose n’est pas possible, veiller à ce que les conduites soient isolées par une isolation thermique ou maintenues hors gel par un chauffage de tuyauterie d’appoint.

Important ! Pour éviter un dessèchement du siphon, nous recommandons de le remplir de glycérine.

6.4 Branchements électriques

L'alimentation électrique se fait via le câble d'alimentation et doit être mise en conformité avec les normes électriques

locales. Au niveau des vis de xation du

câble d'alimentation, se trouvent deux fusibles 4A (à action retardée).

Attention : Tous les travaux électriques doivent être réalisés par un électricien dans le respect des normes en vigueur. Tous les travaux sur l'appareil de ventilation doivent être fait après mise hors tension.

Pour pouvoir mettre l'appareil hors tension, il faut prévoir l'installation d'un dispositif de coupure conforme à la norme.

49SCHRAG | airCloud 250 / 400

7 Schéma de l'appareil

7.1 Schéma électrique

50 SCHRAG | airCloud 250 /400

7 Schéma de l'appareil

7.2 Câblage Sensor-Aktor-Box

Figure sonde d’humidité

À raccorder au niveau d’une

sonde d’humidité

S an 3 RH

OV an 2 GND

V+ an 1+V

Figure sonde d’humidité

Organe de commande en option sonde

d’humidité ou de CO

(câble de téléphone)

JY(ST)Y4 x 0,6

incombant au maître d’ouvrage

(câble de téléphone)

JY(ST)Y4 x 0,6

incombant au maître d’ouvrage

Figure sonde de CO

Organe de commande en option sonde

d’humidité ou de CO

(câble de téléphone)

JY(ST)Y4 x 0,6

incombant au maître d’ouvrage

Figure sondede CO

Organe de commande en option sonde

d’humidité ou de CO

Organe de commande en option sonde

d’humidité ou de CO

(câble de téléphone)

incombant au maître d’ouvrage

JY(ST)Y4 x 0,6

À raccorder au niveau d’une sonde de CO

S an 5 CO2

OV an 2 GND

V+ an 1 +V

rouge

noir

bleu

projection

blanc

(câble de téléphone)

JY(ST)Y4 x 0,6

incombant au maître d’ouvrage

Safety /

raccordement sortie fumée

Option Safetymanager - détecteur

de fumée

(câble de téléphone)

JY(ST)Y4 x 0,6

Ligne d’amenée secteur incombant au maître d’ouvrage 230 V / 50 Hz

Sectionneur de réseau à prévoir par le maître d’ouvrage

incombant au maître d’ouvrage

JY(ST)Y4 x 0,6

à installer dans la conduite d’air

extérieur (par le maître d’ouvrage)

Chauffage électrique

Protection antigel

A 11359 / A 11357

Filtre à air électrique F7

Fiche CAN-Bus pour con-

necteur multipoints

(câble de téléphone)

JY(ST)Y4 x 0,6

incombant au maître d’ouvrage

Organe de commande

touche avec lampe 24 V

-LED

51SCHRAG | airCloud 250 / 400

8 Entretien et maintenance

L’entretien de l’appareil par l’utilisateur se limite aux points suivants :

• le remplacement régulier des ltres

dans l’appareil, F5/G4 de série pour air extérieur/d'extraction, F7 disponible

• en option le nettoyage des ltres au

niveau des sorties/entrées d’air du réseau de conduites (ne fait pas partie de airCloud450).

8.1 Remplacement des ltres

L’intervalle de remplacement des ltres

est réglé, en usine, sur 180 jours.

Afchage dans la barre d’état du panneau de commande « Remplacer ltres ». Valider, dans le menu <OUTIL>, section <reset erreur>, en appuyant sur la fenêtre

rectangulaire.

• Extraire le logement de ltre avant

enché de couleur grise. Le ltre

d’air d'extraction se trouve du côté

gauche, le ltre d’air frais se trouve

à droite.

Les ltres internes de l’appareil doivent

être remplacés au moins tous les 6 mois.

Tous les 2 à 3 mois, vérier visuellement

le degré de salissure des ltres an, le

cas échéant, d’adapter les cycles de rem-

placement.

• Retirer les ltres de la cavité du logement et les remplacer par des ltres neufs. Les èches représentant le sens de l’air gurant sur les ltres

doivent être dirigées vers le bas.

• Enfoncer lentement le logement des ltres muni des deux ltres dans les guide-ltres de l’appareil jusqu’à ce que le logement des ltres

s’encastre.

8.2 Maintenance

Les travaux de maintenance au niveau de l’appareil doivent être effectués par l’installateur, les points suivants doivent être traités :

Remplacement des ltres (voir ci-dessus)

Inspection échangeur thermique, ventilateurs, raccords de conduites

• Débrancher l’appareil

• Ôter le logement des ltres avec les ltres

• Dévisser le panneau avant en des-

serrant les vis

• Sortir l’échangeur thermique avec précaution de l’appareil à l’aide du

ruban de serrage vert, vérier son

degré de salissure et le cas échéant le nettoyer.

• Nettoyer les lamelles avec une brosse souple

• Retirer avec précaution la poussière des surfaces d’aspiration de l’air avec un aspirateur ménager

• Ne jamais utiliser de liquides (y compris eau) pour le nettoyage

• Inspecter les ventilateurs par le logement de l’échangeur thermique et le cas échéant les nettoyer

• Nettoyer les ventilateurs avec une brosse souple

• Retirer avec précaution la poussière avec un aspirateur ménager

52 SCHRAG | airCloud 250 /400

9 Cas d'humidité indésirable dans l'appareil de ventilation

Les appareils de ventilation placés audessus des pièces à ventiler sont sujets à un effet de tirage thermique (effet cheminée/appel d'air) lorsque les appareils ne sont pas en service. L'air intérieur, chaud et humide, donc montant, sort par les conduites en lien avec l'extérieur (air extérieur et air évacué). Il s'ensuit que l'air refroidit et que de la condensation se produit dans l'appareil de ventilation à des endroits qui ne sont pas prévus pour cela. Ce problème est facile à résoudre :

L'appareil de ventilation doit être gardé en fonctionnement permanent durant toute la saison froide.

Veuillez noter que:

Si l'appareil de ventilation doit être arrêté pendant une durée prolongée durant la saison froide, il faut découpler de l'appareil toutes les conduites! Pour éviter que de l'air ne circule alors dans les conduits, on les bouche avec du ruban adhésif.

10 Instructions et consignes de sécurité

Toutes les directives européennes, ainsi que les normes DIN et VDE, ont été respectées dans la conception et la fabrication de cet appareil de ventilation domestique.

Pour le raccordement technique de cet appareil de ventilation domestique, les Normes VDE, EN et CEI appropriées doivent être respectées.

Veuillez suivre les instructions suivantes :

• pas de raccordement du système de ventilation à une arrivée d'air gras, de gaz explosifs, d'air chargé de poussières ou résidus, ou d'aérosols collants,

• Pas d'installation de l'appareil en extérieur

• Pas de raccordement de hottes aspirantes dans le système de ventilation

Séchage du gros oeuvre

L'air de séchage du gros oeuvre est extrêmement humide, et très chargé en poussières et de ciment. Cet air est particulièrement sale et agressif. Si l'appareil de ventilation est mis en service durant cette période, il s'en suivra un

encrassement extrême. Les ltres et les

éléments électriques seront alors mis à rude épreuve.

Veuillez noter que:

L'appareil de ventilation ne doit pas être utilisé pour le séchage du gros oeuvre.

Dans les bâtiments neufs, l'appareil de ventilation ne doit être mis en service qu'avec le raccordement au réseau. Il doit alors être mis immédiatement en service.

Élimination à la n de la durée de vie de

l’appareil

Si vous ne pouvez pas restituer l’appareil de ventilation airCloudà votre fournisseur

à la n de la durée de vie de l’appareil,

ne l’éliminez pas avec les ordures ménagères.

Veuillez vous renseigner auprès de votre administration communale des possibilités de recyclage respectueuses de l’environnement des composants d’appareils. Veillez à l’élimination correcte de la batterie au lithium du système

de commande.

53SCHRAG | airCloud 250 / 400

11 Caractéristiques techniques

Type d’appareil airCloud 250 airCloud 400 Poids 34 kg 34 kg Dimensions 570 x 645 x 740 mm 570 x 645 x 740 mm Échangeur thermique Type Échangeur thermique à contre-courants,

résistant au gel Matériau Polystyrène Polystyrène Rendement max 91 % 90 %

Ventilateurs Fonctionnement des ventilateurs Ventilateurs RadiCal EC à 7 pales incli-

nées vers l’arrière Alimentation électrique 230 V / ~ 50 Hz 230 V / ~ 50 Hz

Puissance Champ d’utilisation recommandé 70 to 250 m³/h 100 to 400 m³/h Quantité d’air max. pour 100 Pa 340 m³/h 480 m³/h Niveau acoustique de l’appareil 250 m³/h / 100 Pa – 51.9 dB(A) 400 m³/h / 100 Pa – 60 dB(A) Niveau acoustique du canal air frais 250 m³/h / 100 Pa – 70.2 dB(A) 400 m³/h / 100 Pa – 77.7 dB(A) Niveau acoustique du canal air

d'extraction Puissance électrique absorbée, com-

mande comprise

Intensité 1.2 A 1.2 A Fusibles (incombant au maître d’ouvrage) 16,0 A lent (câble 3 x 1,5 mm²)) 16,0 A lent (câble 3 x 1,5 mm²)

250 m³/h / 100 Pa – 59.3 dB(A) 400 m³/h / 100 Pa – 67.5 dB(A)

70 m³/h / 30 Pa – 16 W 150 m³/h / 60 Pa – 38 W

160 m³/h / 100 Pa – 56 W 250 m³/h / 100 Pa – 93 W

210 m³/h / 100 Pa – 74 W 320 m³/h / 100 Pa – 140 W

250 m³/h / 100 Pa – 94 W 400 m³/h / 100 Pa – 211 W

Échangeur thermique à contre-courants, résistant au gel

Ventilateurs RadiCal EC à 7 pales inclinées vers l’arrière

Filtres Filtres à air Air extérieu Air d'extraction Air extérieu Air d'extraction

F7 G4 F7 G4 Raccordement Prise d’air D 160 mm D 180 mm Examens et agréments - Agrément technique (DiBt) -Agrément technique (DiBt)

- EN 13141-7 - EN 13141-7

- SAP (UK) - SAP (UK)

54 SCHRAG | airCloud 250 /400

12 Déclaration de conformité

55SCHRAG | airCloud 250 / 400

12 Déclaration de conformité

56 SCHRAG | airCloud 250 /400

57SCHRAG | airCloud 250 / 400

SCHRAG GmbH

Hauptstraße 118 D-73061 Ebersbach/Fils

Telefon: +49 (0)7163 /17 - 0 Telefax: +49 (0)7163 /17 - 139

info@schrag.de www.schrag.de

member of

C 8400CHx - 04.2013

SCHRAG airCloud250 touch,airCloud 250,airCloud 400 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
