Schonbek Beyond SBEY1004 Specifications

ASSEMBLY & INSTALLATION INSTRUCTIONS

Fixture

BWS70208

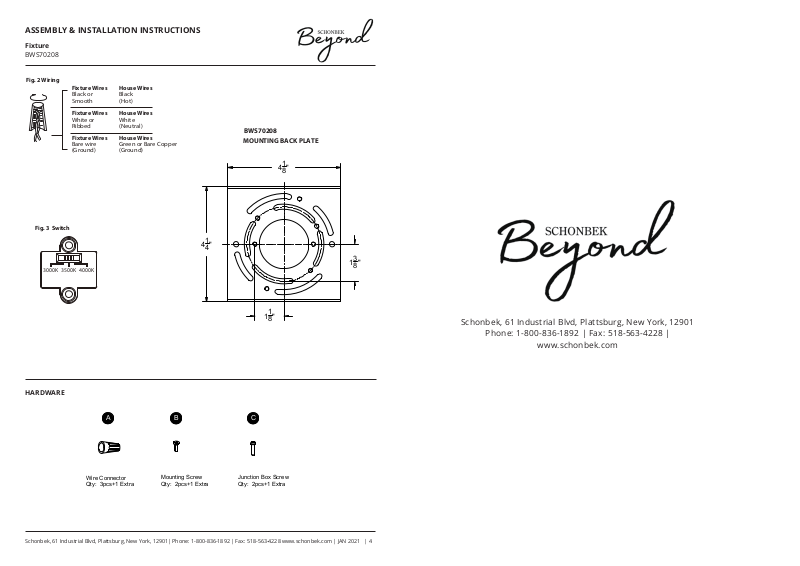

Fig. 2 Wiring

Fig. 3 Switch

Fixture Wires

Black or
Smooth

Fixture Wires

White or
Ribbed

Fixture Wires

Bare wire
(Ground)

3500K3000K 4000K

House Wires

Black
(Hot)

House Wires

White
(Neutral)

House Wires

Green or Bare Copper
(Ground)

BWS70208
MOUNTING BACK PLATE

1

4

"

8

1

4

"

4

3

1

"

8

1

1

"

8

Schonbek, 61 Industrial Blvd, Plattsburg, New York, 12901

Phone: [phone] | Fax: [phone] |

www.schonbek.com

HARDWARE

$

:LUH&RQQHFWRU
4W\SFV([WUD

Schonbek, 61 Industrial Blvd, Plattsburg, New York, 12901| Phone: [phone] | Fax: [phone] www.schonbek.com | JAN 2021 | 4

%

0RXQWLQJ6FUHZ
4W\SFV([WUD

&

-XQFWLRQ%R[

4W\SFV([WUD

6FUHZ

ASSEMBLY & INSTALLATION INSTRUCTIONS

3CCT Switch

Junction Box

Wire Connector

$

Junction Box Screw

Mouting Plate

Mounting Screw

B

C

Fixture

BWS70208

WARNING

IMPORTANT: NEVER attempt any work without shutting off the electricity.
o Read all instructions before installing.
o System is intended for installation in accordance with the National Electrical Code

(NEC), other applicable installation code(s) and local regulations by a licensed
electrician familiar with the operation of the product and the hazards involved.

o Go to the main fuse box, or circuit breaker panel. Place the main power

the “OFF” position and unscrew the fuse (s) or switch ”OFF” the circuit breaker
switch (es) that control the power to the fixture (s) or room that you are working

on.
o Place the wall switch in the “OFF” position.
o FAILURE TO INSTALL THIS FIXTURE IN ACCORDANCE WITH THESE INSTRUCTIONS

MAY RESULT IN SERIOUS PERSONAL INJURY OR DEATH AND/OR PROPERTY

DAMAGE.
CAUTION
o All parts must be used as indicated in these instructions. Do not substitute any

parts, leave pa

follow this instruction could invalidate the ETL/CETL Listing of this fixture.
o When handling the fixture, do not apply pressure to the LEDs or bulbs. Hold the

fixture by the base only.
o Do not exceed maximum wattage noted on the fixture. Use only the

recommended LED or standard lamps with the fixture.

ADVERTENCIA

IMPORTANTE: NUNCA trate de hacer ningún trabajo sin desconectar la electricida

o Lea todas las instrucciones antes de instalar.
o El sistema tiene por objeto la instalación de acuerdo con el Código Eléctrico

Nacional, y otros códigos de instalación y reglamentos locales aplicables, por
parte de un electricista autorizado que esté familiarizado con el funcionamiento
del producto y los peligros involucrados.

o Vaya a la caja de fusibles o al panel de disyuntores principal. Ponga el

interruptor principal de alime
desenrosque los fusibles o "DESCONECTE" los disyuntores que controlen la
alimentación a los dispositivos o la habitación en los que usted esté trabajando.

o Ponga el interruptor de pared en la posición de "APAGADO".
o EL HECHO DE NO INSTALAR ESTE DISPOSITIVO DE ACUERDO CON ESTAS

INSTRUCCIONES PODRÍA RESULTAR EN UNA LESIÓN PERSONAL GRAVE O LA
MUERTE, Y/O DAÑOS A LA PROPIEDAD.

switch in

rts out, or use any parts that are worn out or brok en. Failure to

ntación en la posición de "APAGADO", y

d.

PRECAUCIÓN
o Todas las piezas deben usarse

sustituya ninguna pieza, no deje piezas fuera, ni utilice ninguna pieza que esté
desgastada ni rota. El hecho de no seguir estas instrucciones podría invalidar la
certificación ETL/CETL de este dispositivo.

o Al manipular el dispositivo, no aplique presión a los LED ni las bombillas. Sujete

el dispositivo solo por la base.

o No exceda la potencia máxima indicada en el dispositivo. Use solo los LED o

bombillas estándar recomendados con el dispositivo.

ADVERTENCIA

IMPORTANTE: NUNCA trate de hacer ningún trabajo sin desconectar la electric idad.
IMPORTANT : Ne JAMAIS entreprendre des travaux sans coupe r l’électricité.

o Lire toutes les instructions avant l’installation.
o Ce système est conçu pour être installé conformément au Code national de

l’électric

ité ou d’autres codes d’installation et réglementations locales en vigueur
par un électricien agréé connaissant le fonctionnement de ce produit et les
dangers qu’il comporte.

o Aller à la boîte à fusibles ou panneau principal de disjoncteurs. Placer

l’interrupteur d’alimentation principal sur « ARRÊT » et dévisser le ou les fusibles
ou mettre sur « ARRÊT » le ou les disjoncteurs qui contrôlent l’ali mentation du
ou des appareils électriques ou de la pièce dans laquelle vous travaillez.

o Mettre l’interrupteur mural sur « ARRÊT
o NÉGLIGER D’INSTALLER CET APPAREIL CONFORMÉMENT À CES INST RUCTIONS

RISQUE D’ENTRAÎNER DE GRAVES BLESSURES PERSONNELLES OU LA MORT
AINSI QUE DES DOMMAGES MATÉRIELS.

o MISE EN GARDE
o Toutes les pièces doivent être utilisées comme indiqué dans ces instructions. Ne

remplacer aucune pièce, ne laisser aucune pièce de côté ou n’utiliser aucune
pièce usée ou cassée. Le non-respect de cette directive peut invalider
l’homologation ETL/CETL de cet appareil.

o Lors de la manip

ou les ampoules. Maintenir l’appareil par la base uniquement.

o Ne pas dépasser le nombre de watts maximum indiqué sur l’appareil. N’utiliser

que les DEL ou ampoules standard recommandées dans cet appareil.

como se indica en estas instrucciones.No

las

» .

ulation de cet appareil, n’appliquer aucune pression sur les DEL

ASSEMBLY & INSTALLATION INSTRUCTIONS

Fixture

BWS70208

Fig. 1

To Install Fixture (Fig. 1)

CAUTION: BE SURE POWER IS OFF AT THE MAIN BREAKER BOX PRIOR TO INSTALLATION.

PREPARATION

1. Shut o the power at the circuit breaker and remove existing xture, including the crossbar.

2. Carefully unpack your new xture and lay out all the parts on a clear area. Be careful not to lose any small parts necessary
for installation.

MOUNTING THE FIXTURE (Fig. 1)

3. Remove the mounting screw (B) from the mounting back plate.

4. The lamp can switch between three color temperatures (3000K-3500K-4000K), which can be adjusted to your preference
with the switch in the canopy (Fig.3).
Note: (i)using any other non-original-manufacturer provided junction box screw may result in safety issue;
(ii) The side of the mounting plate marked “GND” must face out.

CONNECTING THE WIRES (Fig. 2)

5. Fixture the mounting backplate to the junction box with junction box screws.

6. Connect the input wires to junction box as shown in Fig .2. Making sure that all wire connectors (A) are secured. If your
outlet box has a green or bare copper ground wire, connect the xture’s ground wire to it. Otherwise, connect the xture’s
ground wire directly to the back plate using the GND screw provided. After wires are connected, tuck them carefully inside
the junction box.

COMPLETING THE INSTALLATION

7. Secure the xture by mounting the backplate to the mounting back plate. Secure the xture to the mounting back plate
using the mounting screw (B).
