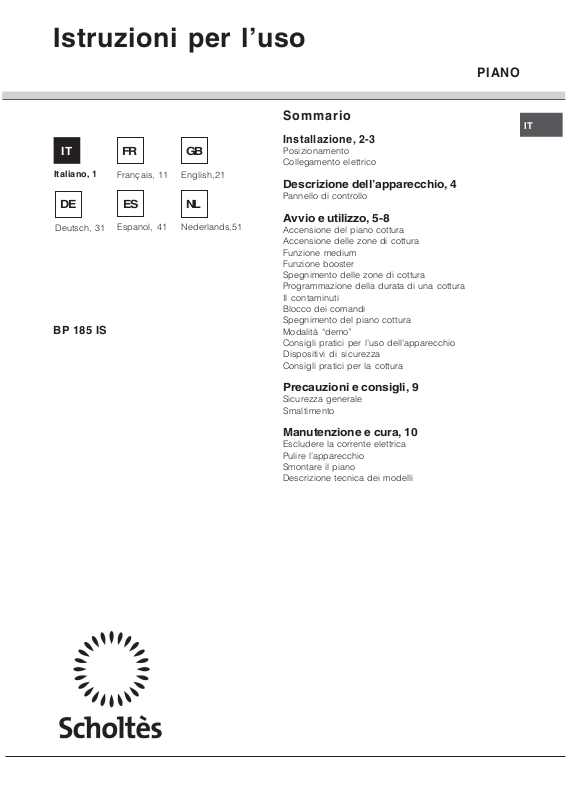

Page 1

Istruzioni per luso

PIANO

Italiano, 1

Deutsch, 31

BP 185 IS

GBFR

Français, 11 English,21

Espanol, 41

Nederlands,51

Sommario

Installazione, 2-3

Posizionamento Collegamento elettrico

Descrizione dellapparecchio, 4

Pannello di controllo

Avvio e utilizzo, 5-8

Accensione del piano cottura Accensione delle zone di cottura Funzione medium Funzione booster Spegnimento delle zone di cottura Programmazione della durata di una cottura Il contaminuti Blocco dei comandi Spegnimento del piano cottura Modalità demo Consigli pratici per luso dellapparecchio Dispositivi di sicurezza Consigli pratici per la cottura

Precauzioni e consigli, 9

Sicurezza generale Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica Pulire lapparecchio Smontare il piano Descrizione tecnica dei modelli

Page 2

Installazione

 È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.  Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento

100

650

600

ediummmediumediumboosterbbooostosterermediummmediumediumboosterbbooostosterermediummmediumediummediummmediumedium

 Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).  Linstallazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dellapparecchio è necessario che il mobile abbia le caratteristiche adatte:  il piano dappoggio deve essere di materiale

resistente al calore, a una temperatura di circa 100°C;

 se si desidera installare il piano cottura sopra un

forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata;

 evitare di installare il piano cottura sopra una

lavastoviglie: alloccorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi;

 È necessario prendere le opportune precauzioni al

fine di assicurare una installazione rispondente alle norme antinfortunistiche in vigore (CEI-UNICIG) per lallacciamento elettrico e gas. Per il buon funzionamento dei piani di cottura da appoggio installati nei mobili devono essere rispettate le distanze minime indicate in figura. Inoltre, le superfici adiacenti e la parete posteriore devono essere idonee per resistere ad una sovratemperatura di 65°C.

1800 A: Piano di cottura induzione B: Lavello

Aerazione

Per consentire unadeguata aerazione e per evitare il surriscaldamento delle superfici attorno allapparecchio, il piano cottura deve essere posizionato:  a una distanza minima di 40 mm dalla parete

retrostante o da qualsiasi altra superficie verticale;

 in modo da mantenere una distanza minima di 20

mm fra il vano per lincasso e il mobile sottostante.

 I mobili situati a fianco, la cui altezza superi

quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

min. 20 mm

5 mm

CASSETTO

min. 40 mm

min. 20 mm

5 mm

FORNO

VENTILATO

min. 40 mm

Page 3

Fissaggio

Linstallazione dellapparecchio deve essere effettuata su un piano dappoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura. Per il fissaggio dei piani eseguire le seguenti operazioni:  avvitare al mobile 2 viti "A" (in dotazione) con le

distanze dalla parete posteriore indicate in figura, lasciando le teste delle viti sporgenti 1,5 mm dal legno;

 agganciare il piano

alle 2 viti "A" e

X mm

spingerlo all'indietro;

 fissarlo al mobile

nella parte posteriore usando le 2 squadrette "B" e le

X mm

quattro viti "C" in dotazione.

 In conformità alle norme di sicurezza, una volta incassato lapparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.

 Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza laiuto di qualche utensile.

Collegamento elettrico

 Lallacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno.

Collegamento monofase

Il piano è dotato di cavo di alimentazione già collegato e predisposto per il collegamento monofase. Effettuare lallaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e

frequenza rete

220-240V 1+N ~

50 Hz

Altri tipi di collegamento

Se limpianto elettrico corrisponde a una delle seguenti caratteristiche: Tensione tipo e frequenza di rete  400V - 2+N ~ 50 Hz

Cavo elettrico Collegamento fili

: giallo/verde;ı N: i 2 fili blu insiemeı L: marron e insieme al nero

 220-240V 3 ~ 50 Hz  400V 3 - N ~ 50 Hz  400V - 2+2N ~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e

frequenza rete

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~

50Hz

400V - 2+ 2N ~

50 Hz

Cavo elettrico Collegamento fili

: giallo/verde;

N: i 2 fili blu insieme

L1: nero

L2: marrone

: giallo/verde;

N1: blu

N2: blu

L1: nero

L2: marrone

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra lapparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm.

 Linstallatore è responsabile del corretto collegamento elettrico e dellosservanza delle norme di sicurezza.

Prima di effettuare lallacciamento accertarsi che:  la presa abbia la messa a terra e sia a norma di

legge;

 la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sullapparecchio;

 la tensione di alimentazione sia compresa nei

valori della targhetta caratteristiche;

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario sostituire la

presa o la spina; non usare prolunghe e multiple.  Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

 Il cavo non deve subire piegature o compressioni.  Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati.

 Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

 Non rimuovere o sostituire per nessun motivo il cavo di alimentazione. L eventuale rimozione o sostituzione fa decadere la garanzia e il marchio CE. INDESIT non si assume alcuna responsabilita per incidenti o danni derivanti dalla sostituzione/ rimozione del cavo di alimentazione originale. E ammessa solo la sostituzione con un ricambio originale ed effettuata da personale autorizzato INDESIT.

Page 4

Descrizione dellapparecchio

Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta riproduzione del modello acquistato.

Spia

Display

Spia ZONA DI COTTURA

PROGRAMMATA*

Tasto

TIMER DI PROGRAMMAZIONE

Tasto

DIMINUZIONE TEMPO*

Tasto

AUMENTO TEMPO*

Tasto

ON/OFF

Spia

ON/OFF

Spia

COMANDI BLOCCATI

Tasto

BLOCCO DEI COMANDI

Tasto

MEDIUM*

Indicazione

ZONA DI COTTURA

Indicatori di POTENZA

e di CALORE RESIDUO

DIMINUZIONE POTENZA

Tasto

edi ummmedi umedi um

oost erbbooostoste rer

Tasto

AUMENTO POTENZA

edi ummmedi umedi um

 Tasto AUMENTO POTENZA per accendere la

piastra e regolare la potenza (vedi Avvio e utilizzo).

TIMER DI PROGRAMMAZIONE*

Spia

BOOSTER*

edi ummmedi umedi um

oost erbbooostoste rer

Tasto

BOOSTER*

edi ummmedi umedi um

CONTAMINUTI*

 Tasto BLOCCO DEI COMANDI per impedire

modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzo).

 Tasto DIMINUZIONE POTENZA per regolare la

potenza e spegnere la piastra (vedi Avvio e utilizzo).

 Indicazione ZONA DI COTTURA indica la zona di

cottura corrispondente.

 Indicatore POTENZA: segnala visivamente il

livello di calore raggiunto.

 Tasto ON/OFF per accendere e spegnere

lapparecchio.

 Spia ON/OFF: segnala se lapparecchio è acceso

o spento.

 Tasto TIMER DI PROGRAMMAZIONE* per

regolare la programmazione della durata di una cottura (vedi Avvio e utilizzo).

 Display TIMER DI PROGRAMMA

ZIONE*:

visualizza le scelte relative alla programmazione (vedi Avvio e utilizzo).

 Spie ZONA DI COTTURA PROGRAMMATA*:

indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzo).

 Spia COMANDI BLOCCATI: segnala lavvenuto

blocco dei comandi (vedi Avvio e utilizzo).

 Tasto BOOSTER* per accendere la

sovralimentazione - 3000 W - della zona di cottura (vedi Avvio e utilizzo).

 Spia BOOSTER* indica che è attiva la funzione di

sovralimentazione booster

 Spia CONTAMINUTI* indica che è attivo il

contaminuti

 Tasto MEDIUM* per accendere la zona di cottura

a livello medio 8 (vedi Avvio e utilizzo).

 Tasto AUMENTO TEMPO* per aumentare il tempo

durante luso del contaminuti o di una programmazione (vedi Avvio e utilizzo).

 Tasto DIMINUZIONE TEMPO* per diminuire il

tempo durante luso del contaminuti o di una programmazione (vedi Avvio e utilizzo).

Presente solo in alcuni modelli.

Page 5

Avvio e utilizzo

 La colla applicata sulle guarnizioni lascia alcune tracce di

grasso sul vetro. Prima di utilizzare lapparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.

 Quando il piano cottura viene collegato elettricamente, dopo

acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura.

Rumori di normale funzionam ento del piano cottura:

 Ronzio: è dovuto alla vibrazione degli elementi metallici di

cui sono costituiti linduttore e la pentola e si genera per il campo elettromagnetico necessario per il riscaldamento; esso aumenta allaumentare del livello di potenza dellinduttore.

 Leggero fischio: si manifesta quando la pentola

disposta sulla zona cottura è vuota; il rumore scompare non appena si aggiungono alimenti o acqua.

 Crepitio: è un rumore prodotto dalle vibrazioni del

materiale del fondo della pentola quando è attraversato dalle correnti parassite dovute al campo elettromagnetico (induzione); può essere più o meno intenso a secondo del materiale del fondo della pentola e si riduce se le dimensioni della pentola aumentano.

 Fischio intenso: si manifesta quando funzionano

contemporaneamente i due induttori sulla stessa verticale alla massima potenza e/o su quello più grande è inserita la funzione booster e laltro è autoregolato. Il rumore si riduce non appena si abbassa il livello di potenza dellinduttore autoregolato; si manifesta in particolare quando il fondo della pentola è costituito da strati di materiale diverso.

 Rumore della ventola: per il corretto funzionamento del

piano e per garantire la sicurezza della parte elettronica da possibili surriscaldamenti è necessario lazionamento di una ventola. La ventola funziona alla massima potenza quando linduttore grande è al massimo livello di potenza o quando è inserita la funzione booster ; in tutti gli altri casi funziona a potenza media a seconda della temperatura rilevata. Inoltre è possibile che la ventola continui a funzionare anche dopo la disattivazione del piano se la

temperatura rilevata è alta. I rumori elencati sono dovuti alla tecnologia induzione e non segnalano necessariamente difetti di funzionamento.

Accensione del piano cottura

Accensione delle zone di cottura

Per mettere in funzione una zona di cottura impostare la

potenza desiderata tramite i tasti  Premere e mantenere premuto per circa 2 secondi il tasto

- e +.

+: la potenza della zona di cottura sale immediatamente

al livello massimo (16).

 Premere e mantenere premuto per circa 2 secondi il tasto

-: la potenza della zona di cottura scende al livello 2

(funzione cottura lenta).

Funzione medium*

Premendo il tasto medio di potenza 8.

edi ummmedi umedi um

la zona di cottura si accende al livello

Funzione booster*

Per accelerare i tempi di riscaldamento, su alcune zone di cottura è possibile attivare la funzione booster premendo il

oo sterbbooo stost erer

tasto funzione sovralimenta la potenza a 2000W o 3000W a

seconda della grandezza della zona di cottura interessata. Il booster si interrompe automaticamente dopo 4 minuti. Finché il booster di una delle zone di cottura è attivo, la zona di cottura corrispondente anteriore o posteriore avrà potenza limitata (es: se è attivo il booster nella piastra posteriore sinistra, si abbassa la potenza della piastra anteriore sinistra). Per ulteriori chirimenti vedere Descrizione tecnica dei modelli.

. Si accende la spia posta sopra al tasto. Questa

Spegnimento delle zone di cottura

Per spegnere una zona di cottura:

 Premere il tasto

progressivamente, fino allo spegnimento.

 Oppure premere contemporaneamente i tasti

-: la potenza della zona di cottura scende

- e +: la potenza torna immediatamente a 0 e la zona

di cottura si spegne.

Programmazione della durata di una cottura

Laccensione del piano cottura avviene tenendo premuto il tasto

Presente solo in alcuni modelli.

per circa un secondo.

 La pressione prolungata dei tasti e consente

lavanzamento veloce dei minuti del timer.

 È possibile programmare contemporaneamente tutte le zone di cottura per una durata compresa tra 1 e 99 minuti.

Page 6

1. Regola la temperatura della zona di cottura.

2. Premere il tasto di programamzione

3. Impostare la durata di cottura desiderata tramite i tasti

e .

4. Confermare premendo il tasto

Il conto alla rovescia del timer ha inizio immediatamente. La

fine della cottura programmata è indicata da un segnale

acustico (per la durata di 1 minuto) e la zona di cottura si

spegne.

Ripetere la procedura sopra descritta per ogni piastra che si

intende programmare.

Visualizzazione in c aso d i programmazione

multip la

Quando una o più piastre sono state programmate, il display

visualizza il tempo rimanente della piastra che è più vicina al

termine del tempo programmato, indicandone la posizione con

la spia corrispondente che lampeggia. Le spie delle altre

piastre programmate sono accese.

Per visualizzare il tempo restante delle altre piastre

programmate, premere ripetutamente il tasto

mostrati in sequenza e in senso orario

i tempi di tutte le piastre programmate, a partire

da quella anteriore sinistra.

: verranno

3. Confermare premendo il tasto Il conto alla rovescia del timer ha inizio immediatamente. A

tempo scaduto viene emesso un segnale acustico (per la durata di 1 minuto).

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il

tasto e la spia che si trova sopra al tasto si accende.

Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto

sbloccano.

i comandi si bloccano

per qualche istante, la spia si spegne e i comandi si

Spegnimento del piano cottura

Premendo il tasto lapparecchio si spegne. Se i comandi dellapparecchio sono stati bloccati,

continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.

Modalità demo

Modifica r e la pro g r ammazione

1. Premere ripetutamente il tasto

mostrato il tempo della piastra che si intende modificare.

2. Agire sui tasti

3. Confermare premendo il tasto

Per cancellare una programmazione, agire come sopra. Al

punto 2 premere il tasto

progressivamente fino allo spegnimento 0. La programmazione

si azzera e il display esce dalla modalità programmazione.

e per impostare il nuovo tempo.

: la durata scende

finché non viene

Il contaminuti

Il piano di cottura deve essere acceso.

Il contaminuti permette di impostare una durata fino a 99

minuti.

1. Premere il tasto di programamzione

contaminuti non si accende.

2. Impostare la durata desiderata tramite i tasti

. finchè la spia

e .

È possibile impostare una modalità dimostrativa nella quale il pannello comandi funziona normalmente (inclusi i comandi relativi alla programmazione), ma gli elementi riscaldanti non si accendono. Per attivare la modalità demo occorre che il piano sia acceso e tutte le piastre siano spente:

 Premere e tenere premuti contemporaneamente i tasti

e per 6 secondi. Allo scadere dei 6 secondi la spia

ON/OFF e la spia BLOCCO COMANDI lampeggiano per un

secondo. Rilasciare i tasti

;

 il display visualizza la scritta DE e MO e il piano si spegne;  alla successiva riaccensione il piano si troverà in modalità

demo.

Per uscire da questa modalità seguire la procedura sopra descritta. Il display visualizza la scritta DE e OF e il piano si spegne. Alla successiva riaccensione funzionerà normalmente.

e e premere il tasto

Page 7

Consigli pratic i per luso dellapparecch io

 Adoperare recipienti di cottura il cui materiale di fabbricazione sia compatibile con il principio dellinduzione (materiale ferromagnetico). Si raccomanda luso di pentole in: ghisa, acciaio smaltato o inox speciale per induzione. Per sincerarsi della compatibilità di un recipiente è sufficiente fare una prova con una calamita.

Inoltre, per ottenere le migliori prestazioni dal piano di cottura:  Adoperare pentole con fondo piatto e di elevato spessore,

per essere certi che aderiscano perfettamente alla zona

riscaldante.

 Adoperare pentole di diametro sufficiente a coprire

completamente la zona riscaldante, in modo da

garantire lo sfruttamento di tutto il calore disponibile.

 Accertarsi che il fondo delle pentole sia sempre

perfettamente asciutto e pulito, per garantire la corretta

aderenza e una lunga durata, sia alle zone di cottura che

alle pentole stesse.

 Evitare di utilizzare le stesse pentole utilizzate

sui bruciatori a gas: la concentrazione di calore sui

bruciatori a gas può deformare il fondo della pentola, che

perde aderenza.

Dispositivi di sicurezza

Rilevamento dei recipienti

Ciascuna zona di cottura è provvista di un dispositivo di rilevamento della pentola. La piastra emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. Il display indicatore di potenza lampeggiante può indicare:  una pentola incompatibile  una pentola di diametro insufficiente  il sollevamento della pentola

Surriscald a m ento

In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display appare

F seguito da un numero lampeggiante. Questo messaggio

scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile.

Interruttore di sicurezza

Lapparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante linterruzione di sicurezza, il display indica 0. Esempio: la piastra posteriore destra è impostata su 5, mentre la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 7 ore e mezza di funzionamento, la anteriore sinistra dopo 9 ore e mezza.

Livello

di potenza

1 10 2 9,5 3 9 4 8,5 5 7,5 6 7 7 6,5 8 6

9 5,5 10 5 11 4 12 3,5 13 3 14 2,5 15 2 16 1

Segnale a c u stic o

Alcune anomalie, quali:  un oggetto (pentola, posata, ecc.) posto per oltre 10

secondi sullarea dei comandi,  un versamento sullarea dei comandi,  una pressione esercitata a lungo su un tasto,

possono provocare lemissione di un segnale acustico.

Rimuovere la causa del malfunzionamento per interrompere

il segnale acustico. Se la causa dellanomalia non viene

rimossa, il segnale acustico persiste e il piano si spegne.

Tempo limite di funzionamento in

ore

Page 8

Consigli pratici per la cottura

¡§ ¡S

Cottura a Pressione Pentola a pressione

¡¢

Cottura a fuoco vivissimo

¡£

Grigliata Ebollizione

Frittura

¡

vivo

¡ ¡

Cottura a fuoco

¡O

Crêpe Cottura a fuoco vivo e doratura

Addensamento rapido (Sughi liquidi)



Acqua bollente (Pasta, Riso, Verdure) Latte

(Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)

Addensamento lento (Sughi consistenti)

Cottura a fuoco medio

Cottura a bagnomaria Cottura Pentola a pressione dopo il sibilo

Cottura a

fuoco lento



fuoco

lentissimo

Cottura a fuoco lento (Stufati)

Salsa al cioccolato Mantenimento al caldo

Riscaldamento delle pietanze

Page 9

Precauzioni e consigli

 Lapparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

Sicurezza generale

Controllare che la presa d'aria tramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.  È sconsigliata l'installazione di un piano cottura a induzione sopra un frigorifero sottotavolo (calore) o sopra una lavatrice (vibrazioni). Lo spazio necessario per la ventilazione degli elementi elettronici sarebbe infatti insufficiente.  Lapparecchio è stato concepito per un uso di tipo non

professionale allinterno dellabitazione.

 Lapparecchio non va installato allaperto, nemmeno se lo

spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare la macchina a piedi nudi o con le mani o i

piedi bagnati o umidi.

 Lapparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Og altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi

pericoloso. Il costruttore non può essere considerato resp

derivanti da usi impropri, erronei ed irragionevoli.

 Non utilizzare il piano come superficie di appoggio, né

come tagliere.

 Il piano in vetroceramica è resistente agli urti meccanici,

tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente lapparecchio dalla rete di alimentazione e rivolgersi allAssistenza.

 Evitare che il cavo di alimentazione di altri elettrodomestici

entri in contatto con parti calde del piano cottura.

 Non dimenticare che la temperatura delle zone di cottura

rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo).

 Tenere a debita distanza dal piano cottura qualsiasi

oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e

onsabile per eventuali danni

pellicole in plastica o alluminio: se dimenticati sulle

superfici ancora calde o tiepide possono causare un grave

danno al piano.  Assicurarsi che i manici delle pentole siano sempre rivolti

verso linterno del piano cottura per evitare che vengano

urtati accidentalmente.  Non staccare la spina dalla presa della corrente tirando il

cavo, bensì afferrando la spina.  Non fare pulizia o manutenzione senza aver prima staccato

la spina dalla rete elettrica.  Non è previsto che l'apparecchio venga utilizzato da

persone (bambini compresi) con ridotte capacità fisiche,

sensoriali o mentali, da persone inesperte o che non

abbiano familiarità con il prodotto, a meno che non

vengano sorvegliate da una persona responsabile della

loro sicurezza o non abbiano ricevuto istruzioni preliminari

sull'uso dell'apparecchio.  Avvert enza pe r i por tato ri di pacem a ker o altri

dispositi v i medic i impiantab

Il piano cottura è conforme a tutte le normative vigenti in

materia di interferenze elettromagnetiche. Questo prodotto

è pertanto perfettamente rispondente a tutti i requisiti di

legge (direttive 2004/108/CEE). È stato progettato in modo

da non creare inferenze ad altre apparecchiature elettriche

utilizzate, a condizione che anche queste siano conformi

alle suddette normative. Il piano cottura a induzione

genera campi elettromagnetici a breve portata. Per evitare

ogni rischio di interferenze tra il piano di cottura e il

pacemaker, quest'ultimo dovrà essere realizzato in

conformità alle normative vigenti. A tale riguardo, possiamo

garantire unicamente la conformità del nostro prodotto. Per

informazioni sulla conformità o eventuali problemi di

incompatibilità, si prega di rivolgersi al proprio medico

curante o alla casa produttrice del pacemaker.  Evitare che i bambini giochino con l'apparecchio.  Non posare oggetti metallici (coltelli, cucchiai, coperchi,

ecc.) sul piano perchè possono diventare caldi.

ili atti v i :

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi alle

norme locali, così gli imballaggi potranno essere riutilizzati.  La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede

che gli elettrodomestici non debbano essere smaltiti nel

normale flusso dei rifiuti solidi urbani. Gli apparecchi

dismessi devono essere raccolti separatamente per

ottimizzare il tasso di recupero e riciclaggio dei materiali

che li compongono ed impedire potenziali danni per la

salute e lambiente. Il simbolo del cestino barrato è

riportato su tutti i prodotti per ricordare gli obblighi di

raccolta separata. Per ulteriori informazioni, sulla corretta

dismissione degli elettrodomestici, i detentori potranno

rivolgersi al servizio pubblico preposto o ai rivenditori.

Page 10

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare lapparecchio dalla rete di alimentazione elettrica.

Pulire lapparecchio

Evitare luso di detergenti abrasivi o corrosivi, quali

i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

Non utilizzare mai pulitori a vapore o ad alta

pressione per la pulizia dellapparecchio.

 Per una manutenzione ordinaria, è sufficiente lavare

il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.

 Se il piano è particolarmente sporco, strofinare con

un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.

 Per rimuovere gli accumuli di sporco più

consistenti servirsi dellapposito raschietto fornito in dotazione. Intervenire non appena possibile, senza attendere che lapparecchio si sia raffreddato, per evitare lincrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo dacciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.

 Ricordarsi sempre di risciacquare con acqua

pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Descrizione tecnica dei modelli

Il sistema a induzione è il procedimento di cottura

più rapido che esista. A differenza delle piastre

tradizionali,

non è la zona di cottura che si riscalda: il calore

viene generato direttamente allinterno della pentola,

la quale

dovrà possedere necessariamente un fondo in

materiale ferromagnetico.

Piani cottura BP 185 IS Zone di cottura Potenza (in W)

Posteriore sx I 1400  600 se Ant. Sx* Posteriore dx IDD 2200  B 3000* Anteriore sx IDD 2200  B 3000* Anteriore dx I 1400  600 se Post. Dx* Potenza totale 7200

Legenda:

I = zona di cottura a induzione semplice

IDD = zona di cottura a induzione doppio diametro

B = booster: la zona di cottura può essere

sovralimentata a 3000 W

* = la potenza massima è limitata finché è attivo il

booster nella zona di cottura posteriore relativa (vedi Avvio e utilizzo).

 Il raschietto in dotazione è tagliente: utilizzarlo con attenzione.

 In caso sul piano cottura si fossero

accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.

 Una volta pulito, il piano può essere trattato

con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con lapparecchio tiepido o freddo.

Page 11

Mode demploi

TABLE DE CUISSON

Italiano, 1

Deutsch, 31

BP 185 IS

Français,11

Espanol, 41

GBIT

English,21

Nederlands,51

Sommaire

Installation, 12-13

Positionnement Raccordement électrique

Description de lappareil, 14

Tableau de bord

Mise en marche et utilisation, 15-18

Mise sous tension de la table de cuisson Allumage des foyers Fonction medium Fonction booster Extinction des foyers Programmation de la durée de cuisson Le minuteur Verrouillage des commandes Extinction de la table de cuisson Mode Démonstration (demo) Conseils dutilisation de lappareil Les sécurités Conseils utiles pour la cuisson

Précautions et conseils, 19

Sécurité générale Mise au rebut

Nettoyage et entretien, 20

Mise hors tension Nettoyage de lappareil Démontage de la table Description technique des modèles

Page 12

Installation

 Conserver ce mode demploi pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

 Lire attentivement les instructions : elles

contiennent des conseils importants sur linstallation, lutilisation et la sécurité de cet appareil.

Positionnement

 Les emballages ne sont pas des jouets pour

enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

 Linstallation doit être effectuée par un

professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de lappareil, il faut que le meuble possède des caractéristiques bien précises :  le matériau du plan dappui doit pouvoir résister à

une température denviron 100°C ;

 en cas dinstallation de la table de cuisson au-

dessus dun four, il faut que ce dernier soit équipé dun dispositif de refroidissement par ventilation forcée ;

 éviter dinstaller la table de cuisson au-dessus

dun lave-vaisselle : si cest le cas, prévoir une séparation étanche entre les deux appareils ;

 Il faut prendre toutes

les précautions nécessaires pour que l'installation soit conforme aux normes applicables en matière de prévention des accidents concernant les raccordements électricité et gaz. Pour un bon fonctionnement des tables de cuisson à poser installées dans des meubles, attention à bien respecter les distances minimales comme illustré (voir figure). En outre, les surfaces adjacentes et la paroi arrière doivent être en mesure de résister à une surchauffe de 65°C.

100

600

650

ediummmediumediumboosterbbooostosterermediummmediumediumboosterbbooostosterermediummmediumediummediummmediumedium

1800 A : Table de cuisson induction B : Evier

Aération

Pour permettre une bonne aération et pour éviter toute

surchauffe des surfaces autour de lappareil, la table de cuisson doit être positionnée : à au moins 40 mm de distance du mur arrière ou

de toute autre surface verticale;

de manière à ce quil reste au moins 20 mm de

distance entre la découpe dencastrement et le meuble en dessous.

 Les meubles jouxtant

la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.

min. 20 mm

5 mm

TIROIR

min. 40 mm

min. 20 mm

5 mm

CHALEUR

TOURNANTE

min. 40 mm

Page 13

Fixation

Il est impératif dassurer lencastrement de lappareil

sur un plan dappui parfaitement plat. Les déformations provoquées par une mauvaise fixation risquent daltérer les caractéristiques

de la

table de cuisson ainsi que ses performances.

Pour la fixation des tables, procédez comme suit :  vissez au meuble les 2 vis "A" (fournies), veillez

au respect des distances indiquées (voir figure) et laissez les têtes de vis dépasser du bois de 1,5 mm ;

 accrochez la table

aux 2 vis "A" et

X mm

poussez-la vers l'arrière;

 fixez la partie arrière

au meuble à des 2 équerres "B" et des quatre vis "C"

l'aide

X mm

fournies avec l'appareil.

 Conformément aux normes de sécurité, après

encastrement de lappareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées.

 Toutes les parties qui servent de protection doivent

être fixées de manière à ne pouvoir être enlevées quavec laide dun outil.

Raccordement électrique

 Le branchement électrique de la table de cuisson

et celui dun éventuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité électrique et pour pouvoir démonter plus facilement le four en cas de besoin.

Raccordement monophasé

La table est fournie déjà équipée dun cordon dalimentation prévu pour raccordement monophasé. Procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants :

Tensi on type et

fréquence réseau

220-240V 1+N ~

50 Hz

Autres types de branchement

Si linstallation électrique correspond à une des caractéristiques suivantes :

Tension type et fréquence réseau

 400V - 2+N ~ 50 Hz  220-240V 3 ~ 50 Hz

 400V 3 - N ~ 50 Hz  400V - 2+2N ~ 50 Hz

Cordon électrique Raccordement fils

: jaune/ vert; N: les 2 f ils bleus ens emble L: le marron avec l e noir

Séparer les câbles et procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants :

Tension type et

fréquence réseau

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~ 50Hz

400V - 2+2N ~

50 Hz

Cordon électrique Raccordement fils

: jaune/vert;

N: les 2 fils bleus ensemble

L1: noir

L2: marron

: jaune/vert;

N1: bleu

N2: bleu

L1: noir

L2: marron

Branchement du câble dalimentation au réseau électrique

En cas de raccordement direct au réseau, il faut intercaler entre lappareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm décartement entre les contacts.

 Linstallateur est responsable du bon raccordement

électrique de lappareil et du respect des normes de sécurité.

Avant de procéder au branchement, sassurer que :  la prise est bien munie dune terre conforme à la

loi;

 la prise est bien apte à supporter la puissance

maximale de lappareil, indiquée sur la plaque signalétique de lappareil ;

 la tension dalimentation est bien comprise entre

les valeurs indiquées sur la plaque signalétique;

 la prise est bien compatible avec la fiche de

lappareil. Si ce nest pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.

 Après installation de lappareil, le câble électrique

et la prise de courant doivent être facilement accessibles

 Le câble ne doit être ni plié ni excessivement

écrasé.

 Le câble doit être contrôlé périodiquement et ne

peut être remplacé que par un technicien agréé.

 Nous déclinons toute responsabilité en cas de

non respect des normes énumérées ci-dessus.

 Ne retirer ou ne remplacer en aucun cas le câble d'alimentation. Toute opération d'enlèvement ou de remplacement annule automatiquement la garantie et la marque CE INDESIT décline toute responsabilité en cas d'accidents ou de dommages dérivants de l'enlèvement ou du remplacement du câble d'alimentation original. Seul le remplacement effectué par un technicien agréé INDESIT utilisant une pièce détachée originale est autorisé.

Page 14

Description de lappareil

Tableau de bord

Le tableau de bord qui est décrit na quune valeur dexemple : il peut ne pas correspondre au modèle acheté.

Afficheur

Voyant

FOYER PROGRAMMÉ*

Touche

MINUTEUR PROGRAMMATEUR

Touche

DIMINUTION DU TEMPS*

Touche

VERROUILLAGE DES COMMANDES

Touche AUGMENTATION DU TEMPS*

Touche ON/OFF

Voyant ON/OFF

Voyant COMMANDES

VERROUILLÉES

Mise en marche et utilisation).

pour empêcher toute intervention extérieure sur les réglages de la table de cuisson (voir Mise en marche et Utilisation).

signaler le verrouillage des commandes (voir Mise en marche et Utilisation).

suralimentation - 3000 W  du foyer (voir Mise en marche et utilisation).

suralimentation du booster est activée.

activé.

niveau intermédiaire 8 (voir Mise en marche et utilisation).

augmenter la durée en cas d'utilisation du minuteur ou en cas de programmation (voir Mise

en marche et utilisation).

la durée en cas d'utilisation du minuteur ou en cas de programmation (voir Mise en marche et

utilisation).

Touche

MEDIUM*

Indication

FOYER

Indicateurs de

PUISSANCE et de

CHALEUR RÉSIDUELLE

Touche DIMINUTION

de PUISSANCE

edi ummmedi umedi um

oost erbbooo sto sterer

Touche AUGMENTATION

de PUISSANCE

edi ummmedi umedi um

oost erbbooo sto sterer

Touche

BOOSTER*

 Touche AUGMENTATION DE PUISSANCE pour

allumer le foyer et régler sa puissance (voir Mise en marche et utilisation).

 Touche DIMINUTION DE PUISSANCE pour régler

la puissance et éteindre le foyer (voir Mise en marche et utilisation).

 L'indication FOYER indique le foyer

correspondant.

 Indicateur de PUISSANCE : une colonne

lumineuse pour signaler le niveau de puissance atteint.

 Touche ON/OFF pour allumer ou éteindre

lappareil.

 Voyant ON/OFF : il signale si lappareil est

allumé ou éteint.

 Touche PROGRAMMATEUR* pour programmer la

durée dune cuisson (voir Mise en marche et Utilisation).

 Afficheur PRO

GRAMMATEUR* : pour afficher les

choix correspondant à la programmation (voir Mise en marche et utilisation).

 Voyants FOYER PROGRAMMÉ* : ils indiquent les

foyers quand une programmation est lancée (voir

Voyant

BOOSTER*

PROGRAMMATEUR*

edi ummmedi umedi um

MINUTEUR*

 Touche VERROUILLAGE DES COMMANDES

 Voyant COMMANDES VERROUILLEES : pour

 Touche BOOSTER* pour brancher la

 Voyant BOOSTER* il signale que la fonction de

 Voyant MINUTEUR* il signale que le minuteur est

 Touche MEDIUM* pour allumer le foyer à son

 Touche AUGMENTATION DU TEMPS* pour

 Touche DIMINUTION DU TEMPS* pour diminuer

Nexiste que sur certains modèles

Page 15

Mise en marche et

utilisation

 La colle utilisée pour les joints laisse des traces de graisse sur le

verre. Nous conseillons de les éliminer avant dutiliser lappareil à laide dun produit dentretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures dutilisation, elle disparaîtra très vite.

 Un bip retentit quelques secondes après la mise sous tension

de la table de cuisson. A partir de ce moment-là, lallumage de la table est possible.

Br uits de fonc tionnement normaux de la table de cu isson :

 Bourdonnement : il est dû à la vibration des éléments

métalliques qui composent le générateur et le récipient de cuisson. Il est produit par le champ électromagnétique nécessaire à la montée en température ; il augmente au fur et à mesure que le niveau de puissance du générateur augmente.

 Léger sifflement : il se produit quand la casserole posée

sur le foyer est vide; le bruit disparaît dès qu'on y introduit de l'eau ou des aliments.

 Crépitement : il s'agit d'un bruit produit par les vibrations du

matériau composant le fond de la casserole quand il est traversé par les courants parasites dus au champ électromagnétique (induction) ; il est plus ou moins intense selon le type de matériau utilisé pour le fond et il diminue au fur et à mesure que les dimensions de la casserole augmentent.

 Sifflement intense : il se produit quand les deux

générateurs fonctionnent en même temps sur la même verticale à leur puissance maximale et/ou quand la fonction booster est insérée sur le plus grand d'entre eux et que l'autre est autorégulé. Le bruit diminue dès qu'on baisse le niveau de puissance du générateur autorégulé; il est plus manifeste quand le fond de la casserole est formé de plusieurs couches de matériaux différents.

 Bruit du ventilateur : pour un fonctionnement correct de la

table et pour garantir la sécurité des composants électroniques contre tout risque de surchauffe, il faut actionner un ventilateur. Le ventilateur fonctionne à sa puissance maximum quand le générateur plus grand est à son niveau de puissance maximum ou quand la fonction booster est insérée; dans tous les autres cas, il fonctionne à sa puissance intermédiaire selon la température détectée. Il se peut d'ailleurs que le ventilateur continue à fonctionner même après la désactivation de la table si la température détectée

est trop élevée. Les bruits énumérés sont rattachés à la technologie de l'induction et ne signalent pas forcément des défauts de fonctionnement.

Mise sous tension de la table de cuisson

Pour mettre la table de cuisson sous tension, appuyer sur la touche

pendant une seconde environ.

Allumage des foyers

Pour allumer un foyer, sélectionner la puissance souhaitée à

l'aide des touches

 Appuyer 2 secondes de suite sur la touche

du foyer grimpe immédiatement à son niveau maximum (16).

 Appuyer 2 secondes de suite sur la touche

du foyer descend au niveau 2 (fonction cuisson lente).

- et +. +: la puissance

-: la puissance

Fonction medium*

Par pression de la touche puissance intermédiaire 8.

edi ummmedi umedi um

le foyer s'allume à son niveau de

Fonction booster*

Pour accélérer la montée en température, une fonction booster est disponible sur certains foyers, pour lactiver appuyer sur la

touche Cette fonction suralimente la puissance à 2000 ou 3000W selon

la dimension du foyer concerné. Le booster sarrête automatiquement après 4 minutes. Tant que le booster dun foyer est activé, la puissance du foyer correspondant avant ou arrière est limitée (par ex : si le booster est activé sur le foyer arrière gauche, la puissance du foyer avant gauche baisse). Pour de plus amples renseignements, consulter Description technique des modèles.

oo sterbbooo stost erer

. Le voyant placé au-dessus de la touche sallume.

Extinction des foyers

Pour éteindre un foyer :

 Appuyer sur la touche

progressivement jusqu'à extinction.

 Ou bien appuyer en même temps sur les touches

-: la puissance du foyer descend

- et +: la puissance du foyer revient aussitôt à 0 et le foyer

s'éteint.

Programmation de la durée de cuisson

 Une pression prolongée sur les touches et permet

l'avancement rapide des minutes du minuteur.

 Il est possible de programmer simultanément tous les foyers pour

une durée comprise entre 1 et 99 minutes.

1. Sélectionner le foyer à laide de la touche de sélection correspondante.

2. Régler sa température.

Nexiste que sur certains modèles

3. Appuyer sur la touche de programmation

Page 16

3. Sélectionner la durée de cuisson désirée à laide des touches et .

4. Appuyer sur la touche

Le compte à rebours du minuteur démarre aussitôt. La fin de la cuisson programmée est indiquée par un signal acoustique (durée 1 minute) et le foyer séteint. Procéder de même pour tous les foyers devant être programmés.

Affi chage en cas de programmat ion multi ple

En cas de programmation d'un ou de plusieurs foyers, l'écran affiche le temps restant pour le foyer qui se rapproche le plus de la fin du temps programmé, dont la position est indiquée par clignotement du voyant correspondant. Les voyants des autres foyers programmés sont allumés. Pour afficher le temps restant des autres foyers programmés,

appuyer plusieurs fois de suite sur la touche affichage à la suite et dans le sens des aiguilles dune montre

des temps de tous les foyers programmés, en partant du foyer avant gauche

pour valider.

: il y aura

Verrouillage des commandes

Pendant le fonctionnement de la table, il est possible de verrouiller les commandes pour empêcher toute intervention extérieure sur le réglage (enfants, nettoyage...). Appuyer sur la

touche dessus de la touche sallume.

Pour pouvoir modifier les réglages (interrompre la cuisson par ex.) il faut déverrouiller les commandes : appuyer sur la touche

pendant quelques instants, le voyant séteint et les commandes sont déverrouillées.

pour verrouiller les commandes, le voyant situé au-

Extinction de la table de cuisson

Appuyer sur la touche pour éteindre lappareil. Si les commandes de lappareil ont été verrouillées, elles le seront

encore au rallumage de la table. Pour pouvoir rallumer la table de cuisson, il faut dabord déverrouiller les commandes.

Modifier la p rogr ammation

1. Appuyer plusieurs fois de suite sur la touche

affichage du temps correspondant au foyer devant être modifié.

2. Sélectionner un nouveau temps à laide des touches

3. Appuyer sur la touche

Pour annuler une programmation, procéder comme indiqué plus haut. Au point 2, appuyer sur la touche

progressivement jusquà lextinction 0. La programmation est remise à zéro et lafficheur quitte le mode programmation.

pour valider.

: la durée diminue

, jusquà

Le minuteur

La table de cuisson doit être allumée. Le minuteur permet de sélectionner une durée de 99 minutes maximum.

1. Appuyer sur la touche de programmation

le voyant minuteur sallume.

. Jusquà ce que

Mode Démonstration (demo)

Il est possible de sélectionner une utilisation en mode démonstration où le tableau de bord fonctionne normalement (y compris les commandes concernant la programmation) mais où les éléments chauffants ne sallument pas. Pour activer le mode démonstration (demo), il faut que la table soit sous tension et que tous les foyers soient éteints :

 Appuyer simultanément sur les touches

garder enfoncées pendant 6 secondes. Au bout de 6 secondes, le voyant ON/OFF et le voyant VERROUILLAGE DES COMMANDES se mettent à clignoter pendant une

seconde. Lâcher les touches

touche

 il y a affichage de DE et de MO et la table séteint;  au rallumage successif, la table se trouvera en mode

démonstration (demo).

Pour quitter ce mode de fonctionnement, suivre la procédure décrite plus haut. Il y a affichage de DE et de OF et la table séteint. Au rallumage successif, la table fonctionnera normalement.

;

et et appuyer sur la

et et les

2. Sélectionner la durée désirée à laide des touches

3. Appuyer sur la touche

Le compte à rebours du minuteur démarre aussitôt. Une fois le temps écoulé, un signal sonore retentit (pendant 1 minute).

pour valider.

et .

Conseils dutilisation de lappareil

 Utiliser des récipients dont le matériau est compatible avec linduction (matériau ferromagnétique). Nous recommandons lutilisation de casseroles en: fonte, acier émaillé ou inox spécial induction. Pour sassurer de la compatibilité dun récipient, effectuer un test avec un aimant.

Page 17

A UTILISER

NE CONVIENT PAS

Surchau ffe

En cas de surchauffe de ses composants électroniques, la table

Fonte

Acier émaillé

Inox spécial

Céramique, Inox non magnétique

Cuivre

Aluminium, Verre, Terre,

Pour obtenir de meilleures performances de la table de cuisson :  Utiliser des casseroles à fond plat et de forte épaisseur pour

quelles adhèrent parfaitement à la zone de chauffe

 Utiliser des casseroles dont le diamètre couvre complètement

la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.

 Veiller à ce que la base des casseroles soit toujours

parfaitement sèche et propre pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles.

 Eviter dutiliser les mêmes casseroles que sur les brûleurs à

gaz. la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd de son adhérence.

Les sécurités

Détection de récipient

Chaque foyer est équipé dune détection de casserole. Le foyer ne délivre de puissance quen présence dune casserole adaptée au foyer. L'afficheur de puissance clignote pour signaler :  une casserole incompatible  une casserole de trop petit diamètre  que la casserole a été soulevée

séteint automatiquement et lafficheur indique

F suivi dun

chiffre clignotant. Cet affichage disparaît et la table est à nouveau utilisable dès que la température est redescendue à un niveau acceptable.

Inte rrupteu r sécurité

Lappareil est équipé dun interrupteur de sécurité qui interrompt instantanément le fonctionnement des foyers dès quun temps limite de fonctionnement à un niveau de puissance donné est atteint. Pendant linterruption de sécurité, lafficheur indique 0. Exemple : le foyer arrière droit est réglé sur 5, tandis que le foyer avant gauche est réglé sur 2. Le foyer arrière droit s'éteindra au bout de 7 heures et demie de fonctionnement tandis que le foyer avant gauche s'éteindra au bout de 9 heures et demie.

Puissance Durée limite de fonctionnement

1 10 2 9,5 3 9 4 8,5 5 7,5 6 7 7 6,5 8 6

9 5,5 10 5 11 4 12 3,5 13 3 14 2,5 15 2 16 1

Signal sonor e

Des anomalies, comme par exemple :  un objet (casserole, couvert, ...) placé plus de 10 secondes

sur la zone de commande,  un débordement sur la zone de commande,  une pression prolongée sur une touche,

peuvent déclencher un signal sonore. Eliminer la cause de

dysfonctionnement pour stopper le signal sonore. Si la cause

de lanomalie nest pas éliminée, le signal sonore continue à

retentir et la table séteint.

Page 18

Conseils utiles pour la cuisson

¡§ ¡S

Mise en pression Autocuisser

Friture

Cuiccon très vive

¡¢

Grillade Ebullition

¡£

¡

Cuisson vive

¡ ¡

Crepes Saise et coloration

(Rotis, Steack, Escalope, Filets de poisson, Oeufs au plat)

¡O

ª 

Réduction rapide (Sauce liquides) Eau Frémissante (Pates, Riz, Légumes) Lait

Réduction lente (Sauce épaisses)

Cuisson moyenne

Cuisson au bain-marie Cuisson Autocuiseur après chuchotement

douce

Cuisson



douce

Cuisson très

Mijotage (Ragouts)

Sauce chocolat Maintien au chaud

Réchauffage des préparations

Page 19

Précautions et conseils

 Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives

-2004/108/CEE du 15/12/04 (Compatibilité électromagnétique) et modifications successives

-93/68/CEE du 22/07/93 et modifications successives.

Sécurité générale

 Sassurer que la prise dair à travers la grille du ventilateur ne soit jamais bouchée. La table à encastrer exige en effet une bonne aération pour le refroidissement des composants électroniques.  Linstallation dune table de cuisson à induction audessus dun réfrigérateur sous plan (chaleur) ou au-dessus dun lave-linge (vibrations) est vivement déconseillée. Lespace indispensable à la ventilation des éléments électroniques serait en effet insuffisant.  Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil ne doit pas être installé en extérieur, même

dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Ne pas toucher à lappareil si lon est pieds nus ou si

lon a les mains ou les pieds mouillés ou humides.

 Cet a ppa r eil qu i sert à c u i r e des aliments

ne doit êt r e u t ilisé qu e p a r d es a d u l t es c onf o r m é m ent a u x inst r u c t ions

de mploi. Tout e au t r e u t ilisat ion (c o mme pa r e xe mple le cha u ffa ge du ne p i è c e ) est impr o p r e e t d onc d ang e r e u x. Le fa b r i c ant déc

line to u t e r esp onsabilit é en c as d e d o mma g es p r o v o qu é s p a r un u sag e i mpr o p r e o u e rroné .

 Ne pas utiliser la table comme plan de dépose ou

comme planche à découper.

 Le plan vitrocéramique résiste aux chocs mécaniques, il

peut toutefois se fendre (ou même se briser) sous leffet dun choc provoqué par un objet pointu, tel quun ustensile par exemple. Dans ce cas, débrancher immédiatement lappareil du réseau électrique et sadresser à un centre dassistance technique.

 Eviter que le cordon dalimentation dautres petits

électroménagers touche à des parties chaudes de la table de cuisson.

 Ne pas oublier que la température des foyers reste

assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un voyant (voir Mise en marche et Utilisation).

 Garder à bonne distance de la table de cuisson tout

objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent dendommager gravement la table.

d u m o d e

 Sassurer que les manches des casseroles soient

toujours tournés vers lintérieur de la table de cuisson pour éviter tout risque daccident.

 Ne pas tirer sur le câble pour débrancher la fiche de la

prise de courant.

 Neffectuer aucune opération de nettoyage ou

dentretien sans avoir auparavant débranché la fiche de la prise de courant.

 Il nest pas prévu que cet appareil soit utilisé par des

personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou qui nont pas lexpérience ou les connaissances indispensables, à moins quelles ne le fassent sous la surveillance de quelquun responsable de leur sécurité ou quelles aient été dûment formées sur lutilisation de lappareil.

is à t o u t e p e rsonne po r t ant u n

 Av

pa c e m a ke r o u a ut r e i mplant mé d i c al a ct i f :

La table est conforme à toutes les réglementations en matière dinterférences électromagnétiques. Par conséquent, ce produit est parfaitement conforme à toutes les dispositions légales (directives 89/336/CEE). Il a été conçu de manière à ne pas provoquer dinterférences à dautres appareils électriques utilisés, pourvu que ceux-ci soient également conformes aux réglementations susmentionnées. La table induction génère des champs électromagnétiques à courte portée. Afin déviter tout risque dinterférence entre la table de cuisson et le pacemaker, ce dernier devra être fabriqué conformément à la réglementation en vigueur. A ce propos, nous ne pouvons assurer que la conformité de notre produit. Pour tous renseignements quant à la conformité ou à des problèmes éventuels dincompatibilité, prière de sadresser à son médecin

traitant ou au fabricant du pacemaker.

 S'assurer que les enfants ne jouent pas avec l'appareil.  Ne pas poser d'objets métalliques (couteaux, cuillères,

couvercles, etc.) sur la table, ils risquent de devenir

brûlants.

Mise au rebut

 Mise au rebut du matériel demballage : se conformer

aux réglementations locales, les emballages pourront

ainsi être recyclés.  La directive européenne 2002/96/CE relative aux

déchets déquipements électriques et électroniques

(DEEE), prévoit que les électroménagers ne peuvent

pas être traités comme des déchets solides urbains

courants. Les appareils usagés doivent faire lobjet

dune collecte séparée pour optimiser le taux de

récupération et de recyclage des matériaux qui les

composent et empêcher tout danger pour la santé et

pour lenvironnement. Le symbole de la poubelle

barrée est appliqué sur tous les produits pour rappeler

quils font lobjet dune collecte sélective.

Pour de plus amples renseignements sur la mise au

rebut des électroménagers, les possesseurs peuvent

sadresser au service public prévu à cet effet ou aux

commerçants.

Page 20

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou dentretien couper lalimentation électrique de lappareil.

Nettoyage de lappareil

 Ne jamais utiliser de détergents abrasifs ou

corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et des anti-rouille, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

 Ne jamais nettoyer lappareil avec des nettoyeurs

vapeur ou haute pression.

 Pour un entretien courant, passer une éponge

humide sur la surface de la table et essuyer avec du papier essuie-tout.

 Si la table est particulièrement sale, frotter avec

un produit dentretien adapté au verre vitrocéramique, rincer et essuyer.

 Pour enlever les salissures en relief, utilisez le

grattoir livré avec lappareil. Intervenez dès que possible, nattendez pas que lappareil ait refroidi afin déviter toute incrustation des salissures. Lutilisation dune éponge en fil dacier inoxydable, spéciale verre vitrocéramique, imprégnée deau savonneuse donne dexcellents résultats.

Description technique des modèles

Linduction est le procédé de cuisson le plus rapide.

Contrairement aux plaques traditionnelles, le foyer

német aucune chaleur : la chaleur est produite à

lintérieur du récipient à condition que le fond de ce

dernier soit en matériau ferromagnétique.

Tables de cuisson Foyers

Arrière gauche Arrière droit Avant gauche Avant droit Puissance totale

I 1400  600 si avant gauche*

I 1400  600

Légende :

I = foyer à induction simple

IDD = foyer à induction double diamètre

B = booster: le foyer peut être suralimenté à 3000 W

* = la puissance maximale est limitée tant que le

booster est activé sur le foyer arrière correspondant (voir Mise en marche et Utilisation).

BP 185 IS

Puissance (en W)

IDD 2200  B 3000* IDD 2200  B 3000*

si arrière drt*

7200

 Le grattoir fourni est coupant : utilisez-le avec précaution.

 Tout objet, matière plastique ou sucre ayant

accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à laide du grattoir tant que la surface est encore chaude.

 Une fois que la table est propre, elle peut être

traitée avec un produit dentretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand lappareil est tiède ou froid.

 Prendre soin de toujours bien rincer à leau claire

et dessuyer la table : les résidus des produits pourraient en effet sincruster lors dune prochaine cuisson.

Page 21

Operating Instructions

HOB

IT FR

Italiano, 1

Deutsch, 31

BP 185 IS

Français, 11 English,21

Espanol, 41

Nederlands,51

Contents

Installation, 22-23

Positioning Electrical connection

Description of the appliance, 24

Control panel

Start-up and use, 25-28

Switching on the hob Switching on the cooking zones Medium function Booster function Switching off the cooking zones Programming the cooking duration Timer Control panel lock Switching off the hob Demo mode Practical advice on using the appliance Safety devices Practical cooking advice

Precautions and tips, 29

General safety Disposal

Care and maintenance, 30

Switching the appliance off Cleaning the appliance Disassembling the hob Technical description of the models

Page 22

Installation

 Before operating your new appliance please read this

instruction booklet carefully. It contains important information concerning the safe operation, installation and maintenance of the appliance.

 Please keep these operating instructions for future

reference. Pass them on to any new owners of the appliance.

Positioning

 Keep all packaging material out of the reach of children.

It may present a choking or suffocation hazard (see Precautions and tips).

 The appliance must be installed by a qualified

professional in accordance with the instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

Built-in appliance

Use a suitable cabinet to ensure that the appliance functions properly.  The supporting surface must be heat-resistant up to a

temperature of approximately 100°C.

 If the appliance is to be installed above an oven, the

oven must be equipped with a forced ventilation cooling system.

 Avoid installing the hob above a dishwasher: if this

cannot be avoided, place a waterproof separation device between the two appliances.

 All the necessary precautions must be taken to

ensure that the appliance is installed according to current accident-prevention regulations for gas and electrical connections. Observe the minimum distances shown in the picture in order to ensure the correct operation of countertop hobs fitted on cabinets. Moreover, all adjacent surfaces and the back wall must be capable of withstanding an overheating temperature of 65°C.

100

600

650

ediummmediumediumboosterbbooostosterermediummmediumediumboosterbbooostosterermediummmediumediummediummmediumedium

1800 A: Induction hob B: Sink

Ventilation

To allow adequate ventilation and to avoid overheating of the surrounding surfaces the hob should be positioned as follows:

At a minimum distance of 40 mm from the back panel

or any other vertical surfaces.

So that a minimum distance of 20 mm is maintained

between the installation cavity and the cabinet underneath.

 Kitchen cabinets adjacent to the appliance and taller

than the top of the hob must be at least 600 mm

from

the edge of the hob.

min. 20 mm

5 mm

COMPARTMENT

min. 40 mm

min. 20 mm

5 mm

FAN-ASSISTED

OVEN

min. 40 mm

Page 23

Fixing

The appliance must be installed on a perfectly level

supporting surface. Any deformities caused by improper fixing could affect the features and operation of the hob.

Follow the instructions below to mount the hobs:  Fix the two screws provided ("A") at the distance

from the back wall as shown in the picture, leaving the screw heads emerging from the

wood

by 1.5 mm.

 Hook the hob onto

the two screws "A" and push it

X mm

backwards.

 Fix the rear end of

the appliance to the cabinet using the two brackets "B" and the

X mm

four screws "C" (these are all provided).

 400V - 2+2N ~ 50 Hz

Separate the wires and connect them in accordance with the instructions given in the following table and diagrams:

Voltage and

mains frequency

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~ 50Hz

400V - 2+2N ~

50 Hz

Electrical cable Wire connection

: yellow/green;

N: the two blue wires together

L1: black

L2: brown

: yellow/green;

N1: blue

N2: blue

L1: black

L2: brown

Connecting the electricity supply cable to the mains

If the appliance is being connected directly to the electricity mains an omnipolar switch must be installed with a minimum opening of 3 mm between contacts.

 The installer must ensure that the correct electrical

connection has been made and that it is fully compliant with safety regulations.

 In order to adhere to safety standards, the appliance

must not come into contact with electrical parts once it has been installed.

 All parts which ensure the safe operation of the

appliance must not be removable without the aid of a tool.

Electrical connection

 The electrical connection for the hob and for any built-in

oven must be carried out separately, both for safety purposes and to make extracting the oven easier.

Single-phase connection

The hob is equipped with a pre-connected electricity supply cable, which is designed for single-phase connection. Connect the wires in accordance with the instructions given in the following table and diagrams:

Voltage an d

mains freq uency

220-240V 1+N ~

50 Hz

Other types of connection

If the mains supply corresponds with one of the following:

Voltage and mains frequency

 400V - 2+N ~ 50 Hz  220-240V 3 ~ 50 Hz

 400V 3 - N ~ 50 Hz

Electrical cable Wire connection

: yellow/green; N: the t wo blue wires together L: brown and black together

Before connecting the appliance to the power supply, make sure that:  The appliance is earthed and the plug is compliant with

the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the appliance itself.

 The voltage falls within the range of values indicated on

the data plate.

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

 Once the appliance has been installed, the power

supply cable and the electrical socket must be easily accessible.

 The cable must not be bent or compressed.  The cable must be checked regularly and replaced by

authorised technicians only.

 The manufacturer declines any liability should these

safety measures not be observed.

 Do not remove or replace the power supply cable for any reason. Its removal or replacement will void the warranty and the CE marking. INDESIT does not assume liability for accidents or damage arising from replacement/ removal of the original power supply cable. Replacement can only be accepted when carried out by personnel authorised by INDESIT and using an original spare part.

Page 24

Description of the

appliance

Control panel

The control panel described in this manual is only a representative example: it may not exactly match the panel on your appliance.

MEDIUM*

button

COOKING ZONE

indicator

POWER and

RESIDUAL HEAT

indicators

DECREASE POWER

button

edi ummmedi umedium

oost erbbooostost erer

INCREASE POWER

button

edi ummmedi umedium

BOOSTER*

 INCREASE POWER button switches on the

hotplate and controls the power (see Start-up and use).

edi ummmedi umedium

BOOSTER*

indicator light

oost erbbooostost erer

button

PROGRAMME TIMER*

edi ummmedi umedium

TIMER*

indicator light

 CONTROL PANEL LOCK button prevents

accidental changes to the hob settings (see Start- up and use).

display

PROGRAMME TIMER

button

DECREASE TIME*

button

COOKING ZONE PROGRAMMED*

indicator light

CONTROL PANEL LOCK

button

INCREASE TIME*

button

ON/OFF button

ON/OFF indicator light

CONTROLS LOCKED

indicator light

 REDUCE POWER button controls the power and

switches off the hotplate (see Start-up and use).

 COOKING ZONE indicator represents the

corresponding cooking zone.

 POWER indicator provides a visual display for the

current heat level.

 ON/OFF button switches the appliance on and off.

 ON/OFF indicator light shows whether the

appliance is on or off.

 PROGRAMME TIMER* button controls the

cooking programme times (see Start-up and use).

 PROGRAMME TIMER* display shows which

programme has been selected (see Start-up and use).

 COOKIN

G ZONE PROGRAMMED* indicator lights

show which cooking zones are being used during a cooking programme (see Start-up and use).

 CONTROL PANEL LOCK indicator light shows

the control panel has been locked (see Start-up and use).

 BOOSTER* button activates the booster function -

3000 W - of the cooking zone (see Start-up and

use).

 BOOSTER* indicator light shows that the booster

function has been activated.

 TIMER* indicator light shows that the timer has

been activated

 MEDIUM* button switches the cooking zone on at

medium power level 8 (see Start-up and use).

 INCREAS

E TIME* button increases the cooking

duration while the timer is running or while a set programme is underway (see Start-up and use).

 DECREASE TIME* button decreases the cooking

duration while the timer is running or while a set programme is underway (see Start-up and use).

Only available in certain models.

Page 25

Start-up and use

 The glue applied on the gaskets leaves traces of grease

on the glass. Before using the appliance, we recommend you remove these with a special non-abrasive cleaning product. During the first few hours of use there may be a smell of rubber which will disappear very quickly.

 A few seconds after the hob is connected to the

electricity supply, a buzzer will sound. The hob may now be switched on.

Types o f n oise d u r i n g n or m a l hob o p e r a tion :

 Buzz: due to the vibration of the metallic parts that

make up the induction element and the pot; it is generated by the electromagnetic field required for heating and increases as the power of the induction element increases.

 Soft whistle: heard when the pot placed on the

heating zone is empty; the noise disappears once food or water is placed into the pot.

 Crackle: produced by the vibration of materials on the

bottom of the pot due to the flow of parasitic currents caused by electromagnetic fields (induction); can be more or less intense depending on the material making up the bottom of the pot, and decreases as the pot dimensions increase.

 Loud whistle: heard when two induction elements of

the same group function simultaneously at maximum power and/or when the booster function is set on the larger element while the other is auto-adjusted. Noise is reduced by decreasing the power level of the autoadjusted induction element; pot bottom layers made of different kinds of materials are among the main causes of this noise.

 Fan noise: a fan is necessary to ensure the hob

functions correctly and to safeguard the electronic unit from possible overheating. The fan functions at maximum power when the large induction element is at maximum power or when the booster function is on; in all other cases, it works at average power depending on the temperature detected. Furthermore, the fan may continue to work even after switching the hob off, if the

temperature detected is high. The types of noise listed above are due to induction technology and are not necessarily operational faults.

Switching on the hob

Switching on the cooking zones

To begin using a cooking zone, set the desired power

level using the

 Press and hold the

seconds: the cooking zone will immediately begin operating at its maximum power level (16).

 Press and hold the

seconds: the cooking zone will operate at power level 2 (slow cooking function).

- and +. + button for approximately 2

- button for approximately 2

Medium function*

Press the medium power level 8.

edi ummmedi umedi um

button to switch on the cooking zone at

Booster function*

The booster function for some of the cooking zones may be used to shorten heating-up times. It may be activated

by pressing the above the button will illuminate. This function boosts the

power to 2000 W or 3000 W, depending on the size of the corresponding cooking zone. It stops automatically after 4 minutes. While the booster for one of the cooking zones is active, the corresponding front or rear cooking zone will operate at a reduced power level (e.g. if the booster for the rear left-hand hotplate has been activated, the power level of the front left-hand hotplate will be reduced). For further information, please refer to the Technical description of the models.

oo sterbbooo stost erer

button. The indicator light directly

Switching off the cooking zones

To switch off a cooking zone:

 Press the

progressively decrease until it is switched off.

 Alternatively, the

simultaneously: this immediately returns the power setting to 0 and the cooking zone switches off.

- button: the power of the cooking zone will

- and + buttons may be pressed

To switch the hob on, press and hold the button for approximately one second.

Only available in certain models.

Programming the cooking duration

 If the and buttons are pressed for an extended

period of time, the timer scrolls quickly through the minute values in the corresponding direction.

 All the cooking zones may be programmed

Page 26

simultaneously, for a duration between 1 and 99 minutes.

1. Select the cooking zone using the corresponding selector button.

2. Adjust the temperature.

3. Press the

4. Set the cooking duration using the

5. Confirm by pressing the The timer begins counting down immediately. A buzzer

sounds for approximately 1 minute and the cooking zone switches off when the set programme has finished. Repeat the above procedure for each hotplate you wish to programme.

programming button.

and buttons.

button.

The timer begins counting down immediately. When the time has elapsed, a buzzer will sound (for one minute).

Control panel lock

When the hob is switched on, it is possible to lock the oven controls in order to avoid accidental changes being made to the settings (by children, during cleaning, etc.).

Press the indicator light above the button will switch on.

To use any of the controls (e.g. to stop cooking), you must switch off this function. Press the

moments, the indicator light will switch off and the lock function will be removed.

button to lock the control panel: the

button for a few

Us i n g m ul t i p l e p r ogr a mmes and th e d i s p l a y

If one or more hotplates are programmed, the display will show the data for the hotplate with the least time remaining, and the light corresponding to the position of the hotplate will flash. The lights corresponding to the other hotplates programmed will be switched on. To display the time remaining for the other programmed

hotplates, press the remaining for each hotplate will be shown in a clockwise

order, beginning with the front left hotplate.

Changin g t h e p r ogr a mme

1. Press the wish to change is shown.

2. Use the

3. Confirm by pressing the

To cancel a programme, follow the above instructions. At step 2, press the

progressively until it reaches 0 and switches off. The programme resets and the display exits programming mode.

button repeatedly until the duration you

buttons to set the new duration.

button repeatedly. The times

button.

button: the duration decreases

Switching off the hob

Press the button to switch the appliance off. If the control panel lock has been activated, the controls

will continue to be locked even after the hob is switched on again. In order to switch the hob on again, you must first remove the lock function.

Demo mode

It is possible to set the hob to a demonstration mode where all the controls work normally but the heating elements do not switch on. To activate the demo mode the hob must be switched on, with all the hotplates switched off.

 Press and hold the

for 6 seconds. When the 6 seconds have elapsed, the ON/OFF and CONTROLS LOCKED indicator lights will

flash for one second. Release the

and press the

 The display will show the text DE and MO and the hob

will be switched off.

 When the hob is switched on again it will be set to the

demo mode.

+ and - buttons simultaneously

+ and - buttons

button;

Time r

The hob must be switched on. The timer can be used to set a duration up to 99 minutes.

1. Press the programming button until the timer indicator light is illuminated.

2. Set the desired duration using the

3. Confirm by pressing the

button.

and buttons.

To exit this mode, follow the procedure described above. The display will show the text DE and OF and the hob will be switched off. When it is next switched on, the hob will function normally.

Practical advice on using the appliance

 Use cookware made from materials which are compatible with the induction principle (ferromagnetic material). We especially recommend pans made from: cast iron, coated

Page 27

steel or special stainless steel adapted for induction. Use a magnet to test the compatibility of the cookware.

SUITABLE

Enamelled steel

Special stainless steel

Cast iron

Ceramic, non magnetic Stainless steel

UNSUITABLE

Copper,

Aluminium, Glass, Earthenware,

Ove r h eatin g p r o t e c t ion

If the electronic elements overheat, the hob switches off automatically and

F appears on the display, followed by a

flashing number. When the temperature has reached a suitable level, this message disappears and the hob may be used again.

Sa fe t y swit ch

In addition, to obtain the best results from your hob:  Use pans with a thick, flat base in order to fully utilise

the cooking zone.

 Always use pans with a diameter which is large enough

to cover the hotplate fully, in order to use all the available heat.

 Make sure that the base of the cookware is always

clean and dry, in order to fully utilise and extend the life of both the cooking zones and the cookware.

 Avoid using the same cookware which has been used

on gas burners: the heat concentration on gas burners may distort the base of the pan, causing it not to adhere correctly.

Safety devi ces

Pan sensor

The appliance has a safety switch which automatically switches the cooking zones off after they have been in operation for a certain amount of time at a particular power level. When the safety switch has been triggered, the display shows 0. For example: the rear right-hand hotplate is set to 5 and will switch off after 7 and a half hours of continuous operation, while the front left-hand hotplate is set to 2 and will switch off after 9 and a half hours.

Power level Maximum ope rating time in hours

1 10 2 9,5 3 9 4 8,5 5 7,5 6 7 7 6,5 8 6

9 5,5 10 5 11 4 12 3,5 13 3 14 2,5 15 2 16 1

Each cooking zone is equipped with a pan sensor device. The hotplate only emits heat when a pan with suitable measurements for the cooking zone is placed on it. If the power level indicator display flashes, this may be because:  An incompatible pan  A pan whose diameter is too small  The pan has been removed from the hotplate.

B u zze r

This can also indicate several irregularities:  An object (a pan, cutlery, etc.) has been placed on the

control panel for more than 10 seconds.  Something has been spilt on the control panel.  A button has been pressed for too long. All of the

above situations may cause the buzzer to sound.

Remove the cause of the malfunction to stop the

buzzer. If the cause of the problem is not removed, the

buzzer will keep sounding and the hob will switch off.

Page 28

Practical cooking advice

¡§ ¡S

Pressure cooking Pressure cooker

Frying

¡¢

Very high-flame cooking

Grilling Boiling

¡£

¡

¡ ¡

cooking

High-flame

¡O

Crêpes Cooking on a high flame and browning

Fast thickening (liquid juices)



Boiling water (pasta, rice, vegetables) Milk

Slow thickening (dense juices)

(roasts, steaks, escalopes, fish fillets, fried eggs)

Medium-flame cooking

Bain-marie cooking Pressure cooking after whistle

cooking

Low-flame

flame

cooking

Very low-

Low-flame cooking

(stews)



Chocolate sauce Keeping food hot

-{}- Reheating dishes

Page 29

Precautions and tips

 This appliance has been designed and manufactured in

compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance conforms to the following European Economic Community directives:

- 2006/95/EEC dated 12/12/06 (Low Voltage) and subsequent amendments;

- 2004/108/EEC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments;

- 93/68/EEC dated 22/07/93 and subsequent amendments.

General safety

 Make sure that the air inlet behind the fan grille is never

obstructed. The built-in hob should, in fact, be provided with suitable ventilation for the cooling of the electronic components used in the appliance.

 We advise against the installation of an induction hob above

an under-the-counter refrigerator (heat) or above a washing machine (vibrations). In fact, there would be insufficient space for the ventilation of electronic components.  The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance when barefoot or with wet or

damp hands and feet.

 The applianc e mu s t be used by adults only

for the prep aration of food, in accor d ance with t he inst ructions out Any ot h er use of the appliance (e.g. fo r heatin g the r oom) constitu t es imprope r use

and is danger o u s . The m be h eld liable for any dam a g e resu l ting from

improp e r , incorrect and unreaso nabl e use of the appliance

 Do not use the hob as a worktop or chopping board.  The glass ceramic hob is resistant to mechanical shocks,

but it may crack (or even break) if hit with a sharp object such as a tool. If this happens, disconnect the appliance from the electricity mains immediately and contact a Service Centre.

 Ensure that power supply cables of other electrical

appliances do not come into contact with the hot parts of the hob.

 Remember that the cooking zones remain relatively hot for

at least thirty minutes after they have been switched off. An indicator light provides a warning when residual heat is present (see Start-up and use).

 Keep any object which could melt away from the hob, for

example plastic and aluminium objects, or products with a high sugar content. Be especially careful when using plastic film and aluminium foil or packaging: if placed on

lined in this bookle t .

anufac t u rer ma y not

surfaces which are still hot, they may cause serious

damage to the hob.  Always make sure that pan handles are turned towards the

centre of the hob in order to avoid accidental burns.  When unplugging the appliance, always pull the plug from

the mains socket; do not pull on the cable.  Never perform any cleaning or maintenance work without

having disconnected the appliance from the electricity

mains.  The appliance should not be operated by people (including

children) with reduced physical, sensory or mental

capacities, by inexperienced individuals or by anyone who

is not familiar with the product. These individuals should, at

the very least, be supervised by someone who assumes

responsibility for their safety or receive preliminary

instructions relating to the operation of the appliance.  For the attention of wearers of pacemakers or

other active implants:

The hob complies with all current standards on

electromagnetic interference.

Your induction hob is therefore perfectly in keeping with

legal requirements (89/336/CEE directives). It is designed

not to create interference on any other electrical apparatus

being used on condition that the apparatus in question

also complies with this legislation.

Your induction hob generates short-range magnetic fields.

To avoid any interference between your induction hob and

a pacemaker, the latter must be designed to comply with

relevant regulations.

In this respect, we can only guarantee our own product

conformity. Please consult the pacemaker manufacturer or

your doctor concerning its conformity or any possible

incompatibility.

 Do not let children play with the appliance.

Do not place metal objects (knives, spoons, pan lids, etc.)



on the hob as they may become hot.

Disposal

 When disposing of packaging material: observe local

legislation so that the packaging may be reused.  The European Directive 2002/96/EC relating to Waste

Electrical and Electronic Equipment (WEEE) states that

household appliances should not be disposed of using the

normal solid urban waste cycle. Exhausted appliances

should be collected separately in order to optimise the cost

of re-using and recycling the materials inside the machine,

while preventing potential damage to the atmosphere and

to public health. The crossed-out dustbin is marked on all

products to remind the owner of their obligations regarding

separated waste collection.

For further information relating to the correct disposal of

exhausted household appliances, owners may contact the

public service provided or their local dealer.

Page 30

Care and maintenance

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

 Do not use abrasive or corrosive detergents (for

example, products in spray cans for cleaning barbecues and ovens), stain removers, anti-rust products, powder detergents or sponges with abrasive surfaces: these may scratch the surface beyond repair.

 Never use steam cleaners or pressure cleaners on

the appliance.

 It is usually sufficient simply to wash the hob

using a damp sponge and dry it with absorbent kitchen towel.

 If the hob is particularly dirty, rub it with a special

glass ceramic cleaning product, then rinse well and dry thoroughly.

Technical description of the models

The induction system is the quickest existing way of

cooking. Unlike traditional hotplates where the

cooking zone heats up, with the induction system

heat is generated directly inside pans which have

ferromagnetic bases.

Hobs

BP 185 IS

Cooking zone

Back Left Back Right Front Left Front Right Total power

I 1400  600 if back right*

Key:

I = single induction cooking zone

IDD = double-diameter induction cooking zone

B = booster: the power of the cooking zone may be

boosted to 3000 W

* = the maximum power level is limited while the

booster is activated for the relevant rear cooking zone (see Start-up and use).

Power (W)

I 1400  600 if front left*

IDD 2200  B 3000* IDD 2200  B 3000*

7200

 To remove more stubborn dirt, use the scraper

provided. Remove spills as soon as possible, without waiting for the appliance to cool, to avoid residues forming crusty deposits. You can obtain excellent results by using a rust-proof steel wire sponge - specifically designed for glass ceramic surfaces - soaked in soapy water.

 The scraper provided is sharp: be careful when using it.

 If any plastic or sugary substances are

accidentally melted on the hob, remove them immediately with the scraper, while the surface is still hot.

 Once it is clean, the hob may be treated with a

special protective maintenance product: the invisible film left by this product protects the surface from drips during cooking. This maintenance task should be carried out while the appliance is warm (not hot) or cold.

 Always remember to rinse the appliance well with

clean water and dry it thoroughly: residues can become encrusted during subsequent cooking processes.

Page 31

Bedienungsanleitung

KOCHFELD

Italiano, 1

Deutsch, 31

BP 185 IS

GBFR

Français, 11 English,21

Espanol, 41

Nederlands,51

Inhaltsverzeichnis

Installation, 32-33

Aufstellung Elektroanschluss

Beschreibung des Gerätes, 34

Bedienfeld

Inbetriebsetzung und Gebrauch, 35-38

Einschalten des Kochfeldes Einschalten der Kochzonen Medium-Funktion Booster-Funktion Ausschalten der Kochzonen Programmierung der Garzeit Die Minutenuhr Sperre der Schaltelemente Ausschalten des Kochfeldes Demo-Mode (Vorführmodus) Praktische Ratschläge zum Einsatz des Gerätes Sicherheitsvorrichtungen Praktische Back-/Brathinweise

Vorsichtsmaßregeln und Hinweise, 39

Allgemeine Sicherheit Entsorgung

Reinigung und Pflege, 40

Abschalten Ihres Gerätes vom Stromnetz Reinigung des Gerätes Demontage des Kochfeldes Technische Beschreibung der Modelle

Page 32

Installation

 Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.  Lesen Sie bitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Aufstellung

100

650

600

ediummmediumediumboosterbbooostosterermediummmediumediumboosterbbooostosterermediummmediumediummediummmediumedium

 Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).  Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

E i n b a u

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:  Die Auflagefläche muss aus hitzebeständigem Material

beschaffen sein, um einer Temperatur von ca. 100°C standzuhalten.

 Soll das Kochfeld über einem Backofen installiert werden,

muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestattet sein.

 Von der Installation eines Kochfeldes über einem

Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren.

 Sämtliche Vorsichtsmaßnahmen treffen, die eine

Installation gemäß den für Gas- und Elektroanschlüsse geltenden Unfallverhütungsvorschriften gewährleisten. Um eine ordnungsgemäße Betriebsweise der freistehenden Kochmulden, die in Möbelzeilen integriert werden, zu ermöglichen, müssen die auf der Abbildung angegebenen Mindestabstände eingehalten werden. Die angrenzenden Oberflächen und die Rückwand müssen aus geeignetem Material beschaffen sein, und eine Hitzebeständigkeit von 65 °C aufweisen.

1800 A: Induktionskochfeld B: Spülbecken

Belüft u n g

Zur ausreichenden Belüftung und zur Vermeidung der Überhitzung der Flächen rund um das Gerät muss das Kochfeld wie folgt positioniert werden:

in einem Abstand von mindestens 40 mm von der dahinter

liegenden Wand bzw. jeder anderen vertikalen Fläche;

um einen Abstand von mindestens 20 mm zwischen dem für

den Einbau bestimmten Ausschnitt und dem entsprechenden Unterschrank zu gewährleisten.

 Angrenzende Schränke, deren Höhe die der Arbeitsplatte

überschreiten, müssen einen Abstand vom Rand der Kochmulde von mindestens

600 mm aufweisen.

min. 20 mm

5 mm

WÄRMEFACH

min. 40 mm

min. 20 mm

5 mm

HEIßLUFT

min. 40 mm

Page 33

Befestigung

Das Kochfeld muss auf einer perfekt ebenen Stütz- bzw.

Auflagefläche installiert werden. Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

 220-240V 3 ~ 50 Hz

 400V 3 - N ~ 50 Hz  400V - 2+2N ~ 50 Hz

Trennen Sie die Drähte und schließen Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:

Zur Befestigung der Kochmulden gehen Sie bitte wie folgt vor:  Schrauben Sie die beiden Schrauben "A"

(mitgeliefert) in den in der Abbildung angegebenen Abständen von der Rückwand so am Möbel fest, dass die Schraubenköpfe um 1,5 mm aus dem

X mm

Holz herausstehen;

 haken Sie die

Kochmulde an den beiden Schrauben "A" ein und schieben Sie

X mm

sie nach hinten;

 befestigen

Sie sie im hinteren Teil am Möbel; verwenden Sie hierzu die beiden Winkel "B" und die vier Schrauben "C" (mitgeliefert).

 Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau

die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein.

 Alle zum Schutz dienenden Teile müssen so befestigt werden,

dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektroanschluss

 Bei der Installation des Kochfeldes und der eines eventuellen

Einbaubackofens müssen sämtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter herausziehen zu können.

Einphasenanschlu ss

Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schließen Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz

220-240V 1+N ~

50 Hz

Elektrokabel

Andere Anschl ussarten

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

 400V - 2+N ~ 50 Hz

Anschluss der

Drähte

: gelb/grün; N: die 2 blauen Drähte zusammen L: braun zusammen mit schwarz

Netzspannung

und -frequenz

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~ 50Hz

400V - 2+ 2N ~

50 Hz

Elektrokabel

Anschluss der

Drähte

: gelb/grün;

N: die 2 blauen Dräht e

zusammen

L1: schwarz

L2: braun

: gelb/grün;

N1: blau

N2: blau

L1: schwarz

L2: braun

Anschl uss des Netzkabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten.

 Der Installateur ist für den ordnungsgemäßen elektrischen

Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich. Vor dem Anschluss stellen Sie bitte sicher, dass:  die Netzsteckdose geerdet ist und den gesetzlichen

Bestimmungen entspricht;

 die Netzsteckdose für die auf dem Typenschild (befindlich auf

dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;

 die Netzspannung im Bereich der auf dem Typenschild

angegebenen Werte liegt;

 die Steckdose mit dem Netzstecker kompatibel ist. Sollte dies

nicht der Fall sein, wechseln Sie bitte die Steckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

 Netzkabel und Steckdose müssen bei installiertem Gerät leicht

zugänglich sein.

 Das Netzkabel darf nicht gebogen oder eingeklemmt werden.  Das Netzkabel muss regelmäßig kontrolliert werden und darf nur

durch autorisiertes Fachpersonal ausgetauscht werden.

 Der Hersteller lehnt jede Verantwortung ab, falls

di ese Vo rschr ift en nicht ein gehalten we rden

sollten.

 Entfernen oder ersetzten Sie unter keinen Umständen das Netzkabel. Wird das Kabel entfernt oder ersetzt, verfallen sowohl die Gewährleistung als auch das CE-Zeichen. INDESIT übernimmt keine Verantwortung für Unfälle oder Schäden, die durch das Entfernen/Ersetzen des Original-Netzkabels verursacht werden. Der Austausch darf ausschließlich mit einem Originalersatzteil und durch autorisiertes Fachpersonal INDESIT durchgeführt werden.

Page 34

Beschreibung

des Gerätes

Bedienfeld

Das hier beschriebene Bedienfeld dient nur als Beispiel, es handelt sich nicht unbedingt um eine genaue Widergabe des von Ihnen erworbenen Modells.

 Taste ERHÖHEN DER LEISTUNG: Zum

Einschalten sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch).

 Anzeige KOCHZONE zur Angabe der

zugehörigen Kochzone.

 Taste WAHL DER KOCHZONE: Mittels dieser wird

die gewünschte Kochzone gewählt.

 LEISTUNGSANZEIGE: Auf dieser ist der jeweils

erreichte Heizwert ersichtlich.

 Taste ON/OFF: Zum Ein- bzw. Ausschalten des

Gerätes.

 Kontrollleuchte ON/OFF: Diese zeigt an, ob das

Gerät ein- oder ausgeschaltet ist.

 Taste PROGRAMMIER

dieser Taste kann die für jede Kochzone jeweils programmierte Zeit reguliert werden (siehe Inbetriebsetzung und Gebrauch).

 Display PROGRAMMIERUNGSTIMER*: Auf

diesem Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch).

 Kontrollleuchten PROGRAMMIERTE

KOCHZONE*: Diese zeigen die Kochzonen an, die programmiert wurden (siehe Inbetriebsetzung und Gebrauch).

UNGSTIMER*: Mittels

 Taste SPERRE DER SCHALTELEMENTE: Um

versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch).

 Kontrollleuchte SCHALTELEM

Diese signalisiert, dass die Schaltelemente gesperrt wurden (siehe Inbetriebsetzung und Gebrauch).

 Taste BOOSTER* zur Erweiterung der

Kochzonenleistung auf 3000 W (siehe Inbetriebsetzung und Gebrauch).

 Kontrollleuchte BOOSTER* zur Anzeige, dass die

Booster-Funktion zur Erweiterung der Kochzonenleistung zugeschaltet ist.

 Kontrollleuchte KURZZEITWECKER*: Diese

signalisiert, dass der Kurzzeitwecker läuft

 Taste MEDIUM* zum Einschalten der Kochzone

auf mittlerer Leistungsstufe 8 (siehe

Inbetriebsetzung und Gebrauch).

 Taste ZEITVERLÄNGERUNG* zur Verlängerung

der Zeit bei Verwendung des Kurzzeitweckers oder einer Programmierung (siehe Inbetriebsetzung und Gebrauch).

 Taste ZEITVERKÜR

Zeit bei Verwendung des Kurzzeitweckers oder einer Programmierung (siehe Inbetriebsetzung

und Gebrauch).

ZUNG* zur Verkürzung der

ENTE GESPERRT:

Nur bei einigen Modellen.

Page 35

Inbetriebsetzung und

Gebrauch

 Der auf die Dichtungen aufgetragene Leim könnte

Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

 Wird das Kochfeld an das Stromnetz angeschlossen, ertönt

nach einigen Sekunden ein kurzes akustisches Signal. Nur daraufhin kann das Kochfeld eingeschaltet werden.

Normale F u n ktionsgeräusche des Ko chf e l d es:

 Brummen: wird von der Vibration der Metallelemente des

Induktors und des Topfes verursacht, es entsteht ein für die Erhitzung notwendiges elektromagnetisches Feld; das Geräusch steigert sich mit der Leistungssteigerung des Induktors.

 Leichtes Pfeifgeräusch: entsteht, wenn ein leerer Topf

auf die Kochzone gestellt wird; sobald Lebensmittel oder Wasser hinzugefügt werden, verschwindet das Geräusch.

 Prasseln: es ist ein Geräusch, das durch die Vibrationen

des Topfbodenmaterials entsteht, sobald es von den vom Magnetfeld (Induktion) verursachten Wirbelströmen durchdrungen wird; die Geräuschstärke hängt vom Material des Topfbodens ab und wird schwächer, je größer der Topf ist.

 Starkes Pfeifgeräusch: es entsteht, wenn die beiden

Induktoren auf der gleichen Vertikalen bei maximaler Leistung funktionieren und/oder wenn auf dem größeren der beiden die Booster-Funktion eingeschaltet ist und der andere sich selbsttätig reguliert. Das Geräusch wird schwächer, sobald sich die Leistungsstufe des selbstregulierten Induktors senkt; es tritt besonders dann auf, wenn der Topfboden aus Schichten unterschiedlichen Materials besteht.

 Gebläsegeräusch: zur richtigen Funktion des Kochfelds

und zum Schutz der Elektronikteile vor Überhitzung muss ein Gebläse eingesetzt werden. Das Gebläse läuft auf der maximalen Leistungsstufe wenn der große Induktor auf maximaler Leistungsstufe läuft oder wenn die BoosterFunktion eingeschaltet ist; in allen anderen Situationen funktioniert es bei mittlerer Leistungsstufe, je nach erfasster Temperatur. Es ist darüber hinaus möglich, dass das Gebläse auch bei ausgeschaltetem Kochfeld weiter

läuft, wenn die erfasste Temperatur noch hoch ist. Die hier aufgeführten Geräusche hängen mit der Induktionstechnologie zusammen und sind nicht unbedingt ein Hinweis auf eine fehlerhafte Funktion.

Einschalten der Kochzonen

Zur Inbetriebnahme einer Kochzone stellen Sie mittels der

- und + die gewünschte Leistungsstufe ein.

Tasten

 Wenn Sie die Taste

halten, wird die Leistung der Kochzone sofort auf die Höchststufe (16) erhöht.

 Wenn Sie die Taste

halten, wird die Leistung der Kochzone auf die Stufe 2 (Funktion zum Langsamgaren) herabgesetzt.

+ etwa 2 Sekunden lang gedrückt

- etwa 2 Sekunden lang gedrückt

Medium-Funktion*

Bei Betätigung der Taste der mittleren Leistungsstufe 8 ein.

edi ummmedi umedi um

schaltet sich die Kochzone auf

Booster-Funktion*

Zur Beschleunigung der Aufheizzeiten kann bei einigen

Kochzonen die Booster-Funktion mittels der Taste aktiviert werden. Dabei schaltet sich die über der Taste

befindliche Kontrollleuchte ein. Diese Funktion baut die Leistung auf 2000 W oder 3000 W je nach Größe der betreffenden Kochzone auf. Die Booster-Funktion schaltet sich automatisch nach 4 Minuten wieder aus. Solange die Booster-Funktion zu einer der Kochzonen zugeschaltet ist, wird die Heizleistung der entsprechenden vorderen oder hinteren Kochzone begrenzt. (Beispiel: Wurde die Booster-Funktion der hinteren linken Kochzone aktiviert, sinkt die Leistung der vorderen linken Kochzone.) Weitere Informationen hierzu finden Sie in der Technischen Beschreibung der Modelle.

oo sterbbooo stost erer

Ausschalten der Kochzonen

Um eine Kochzone auszuschalten:

 Drücken Sie die Taste

allmählich bis zum völligen Ausschalten der Kochzone.

 Oder drücken Sie gleichzeitig die Tasten

Leistung sinkt sofort auf 0, die Kochzone wird ausgeschaltet.

-: Die Kochzonenleistung sinkt

- und +: Die

Programmierung der Garzeit

Einschalten des Kochfeldes

Das Kochfeld wird über die Taste (für ca. 1 Sekunde gedrückt halten) eingeschaltet.

Nur bei einigen Modellen.

 Durch langes Drücken der Tasten und kann die

Minutenanzeige des Timers im Schnelllauf verändert werden.

 Sämtliche Kochzonen können gleichzeitig für eine Garzeit von 1  99 Minuten programmiert werden.

Page 36

1. Wählen Sie die Kochzone über die entsprechende

Wahltaste.

2. Stellen Sie die Gartemperatur ein.

3. Drücken Sie die Programmiertaste

Kontrollleuchte des Minutenzählers einschaltet.

2. Stellen Sie über die Tasten Zeit ein.

3. Bestätigen Sie die Einstellung durch Druck auf die Taste

und die gewünschte

3. Stellen Sie über die Tasten

Garzeit ein.

4. Bestätigen Sie die Einstellung durch Druck auf die Taste .

Die Zeitrechnung (rückwärtiger Ablauf) des Timers setzt unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertönt (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet. Wiederholen Sie obige Schritte für jede Kochzone, die Sie programmieren möchten.

Anzeige i m Falle ei ner Me h r f a chpr o g r a mmi e ru n g

Wurde die Betriebszeit einer oder mehrerer Kochzonen vorprogrammiert, erscheint auf dem Display die Restgarzeitanzeige der Kochzone, die für die niedrigste Zeit programmiert wurde; die entsprechende Kontrollleuchte blinkt, um anzuzeigen, um welche Kochzone es sich handelt. Die Kontrollleuchten der übrigen programmierten Kochzonen sind eingeschaltet. Um die Restzeit der anderen programmierten Kochfelder

anzuzeigen drücken Sie wiederholt die Taste in Folge und im Uhrzeigersinn alle Zeiten der programmierten

Kochfelder angezeigt, beginnend mit dem Kochfeld vorne links.

und die gewünschte

: es werden

Die Zeitrechnung (rückwärtiger Ablauf) des Timers setzt unverzüglich ein. Nach Ablauf der Zeit ertönt ein akustisches Signal (über die Dauer von 1 Minute).

Sperre der Schaltelemente

Während der Betriebszeit des Kochfeldes können die Schaltelemente gesperrt werden, um irrtümliche Einstellungsänderungen zu verhindern (durch Kinder, bei der

Reinigung usw.). Drücken Sie die Taste die Schaltelemente gesperrt. Die über der Taste befindliche

Kontrollleuchte leuchtet auf. Zu weiteren Einstellungen (z.B. um den Garvorgang zu unterbrechen) müssen die Schaltelemente erst wieder

freigegeben werden. Drücken Sie die Taste Sekunden; die Kontrollleuchte erlischt, die Schaltelemente

werden freigegeben.

, dann werden

für einige

Ausschalten des Kochfeldes

Durch Drücken der Taste wird das Kochfeld ausgeschaltet.

Sollten die Schaltelemente gesperrt worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gesperrt. Um das Kochfeld wieder einschalten zu können, müssen die Schaltelemente vorher entsperrt werden.

Änderun g d e r P r o g r ammierung

1. Drücken Sie mehrmals die Taste

Kochzone, deren Programmierung Sie ändern möchten, angezeigt wird.

2. Stellen Sie mittels der Tasten

3. Bestätigen Sie die Einstellung durch Druck auf die Taste .

Möchten Sie eine Programmierung löschen, dann verfahren

Sie wie folgt: Bei Punkt 2 drücken Sie die Taste programmierte Zeit wird fortlaufend gesenkt bis zum

Ausschalten bei 0. Die programmierte Zeit wird gelöscht und das Display verlässt den Programmierungs-Modus.

, bis die Zeit der

und die neue Zeit ein.

: Die

Die Minutenuhr

Das Kochfeld muss eingeschaltet sein. Mit dem Minutenzähler kann ein Zeitraum bis 99 Minuten eingestellt werden.

1. Drücken Sie die Programmiertaste

bis sich die

Demo-Mode (Vorführmodus)

Es besteht die Möglichkeit, einen Vorführmodus einzustellen, bei dem das Bedienfeld (einschließlich der zur Programmierung erforderlichen Bedienelemente) normal funktioniert, die Heizelemente dagegen schalten sich nicht ein. Zur Aktivierung eines Vorführmodus muss das Kochfeld eingeschaltet und alle Platten ausgeschaltet sein.

 Halten Sie die Tasten

gleichzeitig gedrückt. Nach 6 Sekunden blinken die Kontrollleuchte ON/OFF und die Kontrollleuchte SPERRE DER SCHALTELEMENTE für eine Sekunde. Lassen Sie die

Tasten

 Auf dem Display erscheint abwechselnd die Anzeige DE

und MO und das Kochfeld schaltet sich aus:

 Wird das Kochfeld daraufhin wieder eingeschaltet, befindet

es sich im Vorführmodus (Demo-Mode)

Zum Verlassen dieses Modus verfahren Sie gemäß obiger Angaben. Auf dem Display erscheint abwechselnd die Anzeige DE und OF und das Kochfeld schaltet sich aus: Wird das Kochfeld daraufhin wieder eingeschaltet, funktioniert es

und los und drücken Sie die Taste ;

und für 6 Sekunden

Page 37

wieder auf normale Weise.

Praktische Ratschläge zum Einsatz des Gerätes

 ein zu geringer Topfdurchmesser,  der Topf wurde abgenommen.

Übe r h i t z u n g

 Verwenden Sie Kochgeschirr, dessen Herstellungsmaterial (magnetisiertes Material) sich für das Induktionssystem eignet. Wir empfehlen Ihnen Töpfe und Pfannen aus: Gusseisen, emailliertem Stahl oder Spezialstahl für Induktionskochzonen. Im Zweifelsfall hilft ein Magnet bei der Prüfung der Verwendbarkeit eines Kochgeschirrs.

GEEIGNETES MATERIAL

Gusseisen

emaillierter Edelstahl

magnetisierter Edelstahl

UNGEEIGNETES MATERIAL

Kupfer,

Aluminium, Glas, Ton,

Porzellan, nicht magnetisierter Edelstahl

So gibt Ihnen Ihr Kochfeld sein Bestes:  Verwenden Sie Kochgeschirr mit dickem und ebenem

Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt.

 Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser

mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutzt wird.

 Achten Sie darauf, dass der Boden des Kochgeschirrs trocken

und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.

 Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf

Gasflammen verwendet wird. Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.

Sicherheitsvorrichtungen

Topferkennung

Jede Kochzone ist mit einer Topferkennungs-Vorrichtung ausgerüstet. Die Kochzone bewirkt ein Erhitzen des Topfbodens nur bei einer angemessenen, der Kochzone entsprechenden Topfgröße. Das Blinken der Leistungsanzeige kann Folgendes signalisieren:  ungeeignetes Kochgeschirr,

Im Falle einer Überhitzung der elektronischen Gerätekomponenten schaltet sich das Kochfeld automatisch

aus, auf dem Display erscheint die Anzeige

F gefolgt von

einer blinkenden Zahl. Diese Meldung erlischt, und das Kochfeld kann wieder eingesetzt werden, sobald die Temperatur auf einen akzeptablen Wert gesunken ist.

Sicher h e i t sau t o m a t i k

Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird. Bei Auftreten eines solchen Sicherheitsintervalls erscheint auf dem Display die Anzeige 0. Beispiel: Die hintere rechte Kochzone wird auf Leistungsstufe 5 eingestellt, die vordere linke dagegen auf 2. Die hintere rechte Kochzone wird nach 3 Std. Betriebszeit ausgeschaltet, die vordere linke erst nach 10 Stunden. Beispiel: Die hintere rechte Kochzone wird auf Leistungsstufe 5 eingestellt, die vordere linke dagegen auf 2. Die hintere rechte Kochzone wird nach 7 1/2 Std. Betriebszeit ausgeschaltet, die vordere linke erst nach 9 1/2 Stunden.

Heizleistung Beschränkung der

Funktionsdauer in Stunden

1 10 2 9,5 3 9 4 8,5 5 7,5 6 7 7 6,5 8 6

9 5,5 10 5 11 4 12 3,5 13 3 14 2,5 15 2 16 1

Tonsi g nal

Einige Anomalien, wie:  Gegenstände (Topf, Besteck usw.), die für länger als 10

Sekunden auf dem Schaltfeld liegen,  Flüssigkeit, die über das Schaltfeld gegossen wurde,  ein zu langer Druck auf eine Taste, können die Ursache für

ein Warnsignal sein. Um das Warnsignal auszuschalten,

muss der Grund der Störung beseitigt werden. Wird die

Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet

und das Kochfeld wird ausgeschaltet.

Page 38

Praktische Back-/Brathinweise

Sehr stark garen

¡§ ¡S ¡¢

Schnellgaren Schnellkochtopf

Grillen

Fritieren

Kochen

¡£ ¡

¡ ¡

Stark garen

Crêpes

Stark garen und bräunen (Braten, Koteletts, Schnitzel, Fischfilets, Spiegeleier)

¡O

ª 

Schnell eindicken (flüssige Soßen) Kochendes Wasser (Nudeln, Reis, Gemüse) Milch

Langsam eindicken (dickflüssige Soßen)

Sanftgaren:

§ S

Wasserbad

Garen im Schnellkochtopf nach dem

Dampfaustritt

Garen:

Sehr sanft

Sehr sanft Garen

-{}- Aufwärmen von Speisen



Garen:

Extrem sanft

Schokoladensoße

Warmhalten

Page 39

Vorsichtsmaßregeln

und Hinweise

 Das Gerät wurde entsprechend den strengsten internationalen

Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 2006/95/EWG vom 12.12.06 (Niederspannung) und

nachfolgenden Änderungen

- 2004/108/EWG vom 15/12/04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen

-93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.

Allgemeine Sicherheit

 Stellen Sie bitte sicher, dass das Belüftungsgitter des Gebläses niemals

verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Belüftung zur Kühlung der elektronischen Teile.

 Es wird davon abgeraten, ein Induktionskochfeld über einem Untertisch-

Kühlschrank (Wärmequelle) oder über einer Waschmaschine (Vibrationen) zu installieren. Der zur Belüftung der elektronischen Teile erforderliche Raum wäre absolut unzureichend.  Dieses Gerät ist für den nicht professionellen Einsatz im privaten

Haushalt bestimmt.

 Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es

sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

 Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder

Füßen und auch nicht, wenn Sie barfuß sind.

 Das Gerät darf nur von Erwachsenen und gemäß

den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitun Lebensmitteln verwendet werden. Jeder andere

Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und ge

Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte S

 Verwenden Sie das Kochfeld nicht als Abstellfläche oder als

Schneidebrett.

 Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch Stöße

bzw. Aufprall von spitzen Gegenständen springen (oder sogar zerbrechen), Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle.

 Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit

heißen Kochfeldteilen gelangt.

 Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten

nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).

 Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie

Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.

fährlich anzusehen.

chäden.

g von

 Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten

Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes

Anstoßen auszuschließen.  Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose,

sondern nur am Netzstecker selbst.  Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den

Netzstecker aus der Steckdose.  Das Gerät ist nicht zur Verwendung durch Personen (einschließlich

Kinder) mit eingeschränkten körperlichen, geistigen oder

Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung

und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre

Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor

Anleitungen zum Gerätegebrauch erhalten haben.  Hinweis für Herzschrittmacherträger oder Träger anderer medizinischen

Implantate:

Das Kochfeld entspricht allen geltenden Richtlinien in Sachen

elektromagnetischer Verträglichkeit.

Dieses Erzeugnis erfüllt demnach sämtliche gesetzlichen

Anforderungen (Richtlinien 89/336/CEE). Es wurde so konzipiert, dass

keine Interferenzen mit anderen in Einsatz befindlichen elektrischen

Geräten entstehen können, es sei denn, letztere entsprechen nicht

den obigen Richtlinien.

Das Induktions-Kochfeld erzeugt elektromagnetische Felder im

Nahbereich.

Um jegliche Gefahren durch Interferenzen zwischen dem Kochfeld

und dem Schrittmacher auszuschließen, muss letzterer in

Übereinstimmung mit den bestehenden Richtlinien hergestellt sein.

In dieser Hinsicht können wir nur für die Übereinstimmung unseres

Erzeugnisses gerantieren. Für Informationen hinsichtlich der

Konformität oder eventueller Unverträglichkeiten bitten wir Sie, sich an

den behandelnden Arzt oder an die Herstellfirma des

Herzschrittmachers wenden zu wollen.

 Kinder dürfen nicht mit dem Gerät spielen.  Legen Sie bitte keine Metallgegenstände (Messer, Löffel, Deckel usw.)

auf das Kochfeld; sie könnten sehr heiß werden.

Entsorgung

 Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen

Vorschriften; Verpackungsmaterial kann wiederverwertet werden.  Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-

Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem

normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen

getrennt gesammelt werden, um die Rückführung und das Recycling

der Materialen zu optimieren, aus denen die Geräte hergestellt sind,

und um mögliche Belastungen der Gesundheit und der Umwelt zu

verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um

an die Verpflichtung zur getrennten Abfallsammlung zu erinnern.

Für weitere Informationen zur korrekten Entsorgung können sich die

Besitzer von elektrischen Haushaltsgeräten an die übergeordnete

öffentliche Einrichtung oder an ihren Händler wenden.

Page 40

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

 Der Einsatz von Scheuermitteln oder scharfen oder

chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen.

 Verwenden Sie zur Reinigung des Kochfeldes

keine Dampf- oder Hochdruckreinigungsgeräte.

 Zur täglichen Pflege genügt es, das Kochfeld mit

einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.

 Bei besonders starker Verschmutzung sollte ein

spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspülen und sorgfältig abzutrocknen.

 Starke Verschmutzungen lassen sich mit dem

mitgelieferten Schaber entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.

 Achten Sie darauf, das Kochfeld nach der

Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Rückstände der Reinigungsmittel könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen.

Technische Beschreibung der Modelle

Kochen mit Induktion ist die schnellste und

zeitsparendste Art des Kochens. Im Gegensatz zu

traditionellen Kochzonen wird bei

Induktionsbeheizung die Kochzone nicht erhitzt: Die

Hitze wird direkt im Innern des Topfes erzeugt,

Voraussetzung dafür ist lediglich ein Kochtopf mit

Boden aus magnetisiertem Material.

Kochfelder BP 185 IS Kochzonen Leistung (W)

Hinten links I 1400  600 wenn Vor. Links* Hinten rechts IDD 2200  B 3000* Vorne links IDD 2200  B 3000* Vorne rechts I 1400  600 wenn Hint. Rechts* Gesamtleistung 7200

Legende:

I = Einfache Induktionskochzone

IDD = Zweikreis-Induktionskochzone

B = Booster: Die Leistung dieser Kochzone kann bis

auf 3000 W erhöht werden.

* = Die maximale Leistung wird begrenzt, solange

die Booster-Funktion für die entsprechende hintere Kochzone eingeschaltet bleibt (siehe Inbetriebsetzung und Gebrauch).

 Der mitgelieferte Schaber ist äußerst scharf: Seien Sie bitte vorsichtig bei Gebrauch desselben.

 Auf dem Kochfeld versehentlich geschmolzene

Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.

 Nach der Reinigung kann das Kochfeld mit einem

Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfiehlt sich, diese Nachbehandlung bei lauwarmem abgekühltem Gerät vorzunehmen.

oder

Page 41

Manual de

instrucciones

Italiano, 1

Deutsch, 31

BP 185 IS

Français, 11 English,21

Espanol, 41

GBFR

Nederlands,51

ENCIMERA

Sumario

Instalación, 42-43

Colocación Conexión eléctrica

Descripción del aparato, 44

Panel de control

Puesta en funcionamiento y uso, 45-48

Encendido de la encimera Encendido de las zonas de cocción Función medium Función booster (acelerador) Apagado de las zonas de cocción Programación de la duración de una cocción El contador de minutos Bloqueo de los mandos Apagado de la encimera Modalidad demo Consejos prácticos para el uso del aparato Dispositivos de seguridad Consejos prácticos para la cocción

Precauciones y consejos, 49

Seguridad general Eliminación

Mantenimiento y cuidados, 50

Interrumpir el suministro de corriente eléctrica Limpiar el aparato Desmontar la encimera Descripción técnica de los modelos

Page 42

Instalación

 Es importante conservar este manual para poder consultarlo en

todo momento. En el caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

 Lea atentamente las instrucciones: contienen importante

información sobre la instalación, el uso y la seguridad.

Colocación

 Los embalajes no son juguetes para niños y se deben eliminar

según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos).

 La instalación se debe realizar siguiendo estas instrucciones y

por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:  el plano de apoyo debe ser de material resistente al calor, a

una temperatura de aproximadamente 100ºC;

 si se desea instalar la encimera sobre un horno, el mismo

debe poseer un sistema de enfriamiento con ventilación forzada;

 evite instalar la encimera sobre un lavavajillas: pero si fuera

necesario, interponga un elemento de separación estanco entre los dos aparatos;

 Es necesario tomar las precauciones necesarias

para asegurar una instalación que responda a las normas vigentes sobre seguridad para las conexiones eléctricas y de gas. Para el buen funcionamiento de las encimeras apoyadas, instaladas en muebles, se deben respetar las distancias mínimas indicadas en la figura. Además, las superficies adyacentes y la pared posterior deben poder resistir una temperatura de 65°C.

100

600

650

ediummmediumediumboosterbbooostosterermediummmediumediumboosterbbooostosterermediummmediumediummediummmediumedium

1800 A: Placa de cocción por inducción B: Fregadero

Aireació n

Para permitir una adecuada aireación y para evitar el sobrecalentamiento de las superficies que rodean al aparato, la encimera se debe colocar:

a una distancia mínima de 40 mm de la pared posterior o de

cualquier otra superficie vertical;

de modo que se mantenga una distancia mínima de 20 mm

entre el hueco para el empotramiento y el mueble que se encuentra debajo.

 Los muebles situados a un costado, cuya altura supere la de

la superficie

de trabajo, deben estar situados a 600 mm.,

como mínimo, del borde de la misma.

min. 20 mm

5 mm

CAJÓN

min. 40 mm

min. 20 mm

5 mm

HORNO

VENTILADO

min. 40 mm

Page 43

Fijación

La instalación del aparato se debe realizar sobre una superficie de

apoyo perfectamente plana. Las deformaciones que se podrían provocar por una mala fijación, pueden alterar las características y las prestaciones de la encimera.

Para la fijación de las encimeras ejecutar las siguientes operaciones:  Enroscar al mueble 2 tornillos "A" (suministrados

con el equipo) a una distancia de la pared posterior igual a la mostrada en la figura, dejando que las cabezas de los tornillos sobresalgan 1,5 mm

X mm

de la madera.

 Enganchar la

encimera que contiene los fregaderos en los dos

X mm

tornillos "A" y empujarla hacia atrás.

 Fijarla al mueble en la

parte posterior utilizando los 2 angulares de apoyo "B" y los 4 tornillos "C" suministrados con el equipo.

 En conformidad con las normas de seguridad, una vez

empotrado el aparato, no se deben producir contactos con las piezas eléctricas.

 Todas las partes que garantizan la protección se deben fijar de

modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

 La conexión eléctrica de la encimera y la de un horno

empotrado deben ser realizadas por separado, tanto por razones de seguridad eléctrica como para facilitar las operaciones de extracción del horno.

Conexión mon ofásic a

La encimera posee un cable de alimentación eléctrica ya conectado y preparado para la conexión monofásica. Realice la conexión de los cables de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo y

frecuencia de la red

220-240V 1+N ~

50 Hz

Cable eléctrico Conexión de los cables

: amarillo/verde; N: los 2 cables azules juntos L: el marró n junto al ne gro

Ot ros tipos de conexi ón

Si las características de la instalación eléctrica coinciden con alguna de las siguientes:

Tensión tipo y frecuencia de la red

 400V - 2+N ~ 50 Hz  220-240V 3 ~ 50 Hz

 400V 3 - N ~ 50 Hz  400V - 2+2N ~ 50 Hz

Separe los cables y realice la conexión de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo y

frecuencia de la red

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~ 50Hz

400V - 2+2 N ~

50 Hz

Cable eléctrico Conexión de los cables

: amarillo/verde;

N: los 2 cables azules juntos

L1: negro

L2: marrón

: amarillo/verde;

N1: azul

N2: azul

L1: negro

L2: marrón

Co nexión del cable de alimenta ción eléct rica a la red

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con apertura mínima entre los contactos de 3 mm.

 El instalador es responsable de la correcta conexión eléctrica y

del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:  la toma tenga conexión a tierra y que sea conforme con la ley;  la toma sea capaz de soportar la carga máxima de potencia

de la máquina indicada en la placa de características que se encuentra en el aparato;

 la tensión de alimentación eléctrica esté comprendida dentro

de los valores indicados en la placa de características;

 la toma sea compatible con el enchufe del aparato. Si no es

así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

 Una vez instalado el aparato, el cable eléctrico y la toma de

corriente deben ser fácilmente accesibles.

 El cable no debe sufrir pliegues ni compresiones.  El cable debe ser revisado periódicamente y sustituido sólo por

técnicos autorizados.

 La empresa declina toda respo nsabilidad

cu ando estas normas no sean respe tadas.

 No quitar ni sustituir por ninguna razón el cable de alimentación. Si se sustituye o extrae caduca la garantía y la marca CE. INDESIT no se asume la responsabilidad en caso de accidentes o daños derivados de la sustitución o remoción del cable de alimentación original. Se admite exclusivamente la sustitución con un repuesto original y realizada por personal autorizado por INDESIT.

Page 44

Descripción del aparato

Panel de control

El panel de control se describe a continuación a modo de ejemplo: puede no ser una exacta reproducción del modelo adquirido.

 Botón AUMENTO DE POTENCIA para encender

la placa y regular la potencia (ver Puesta en funcionamiento y uso).

 Botón DISMINUCIÓN DE POTENCIA para regular

la potencia y apagar la placa (ver Puesta en funcionamiento y uso).

 Indicación ZONA DE COCCIÓN muestra la zona

de cocción correspondiente.

 Indicador de POTENCIA: indica visualmente el

nivel de calor alcanzado.

 Botón ON/OFF para encender y apagar el

aparato.

 Piloto ON/OFF: indica si el aparato está

encendido o apagado.

 Botón TEMPOR

para programar la duración de una cocción (ver Puesta en funcionamiento y uso).

 Display TEMPORIZADOR DE PROGRAMACIÓN*:

visualiza las selecciones correspondientes a la programación (ver Puesta en funcionamiento y uso).

 Pilotos ZONA DE COCCIÓN PROGRAMADA*:

indican las zonas de cocción cuando comienza una programación (ver Puesta en funcionamiento y uso).

IZADOR DE PROGRAMACIÓN*

 Botón BLOQUEO DE MANDOS

modificaciones fortuitas a las regulaciones de la encimera (ver Puesta en funcionamiento y uso).

 Piloto MANDOS BLOQUEADOS: indica que se ha

producido el bloqueo de los mandos (ver Puesta en funcionamiento y uso).

 Botón BOOSTER* para encender la

sobrealimentación -3000 vatios -de la zona de cocción (ver Puesta en funcionamiento y uso).

 Piloto BOOSTER* indica que está activada la

función de sobrealimentación booster

 Piloto CONTADOR DE MINUTOS* indica que se

ha activado el contador de minutos

 Botón MEDIUM* enciende la zona de cocción a

nivel medio 8 (ver Puesta en funcionamiento y

uso).

 Botón AUMENTO TIEMPO* para aumentar el

tiempo durante el uso del contador de minutos o de una programación (ver Puesta en

funcionamiento y uso).

 Botón DI

tiempo durante el uso del contador de minutos o de una programación (ver Puesta en

funcionamiento y uso).

SMINUCIÓN TIEMPO* para disminuir el

para impedir

Presente sólo en algunos modelos.

Page 45

Puesta en funcionamiento

y uso

 La cola aplicada sobre las juntas deja algunas trazas de

grasa en el vidrio. Antes de utilizar el aparato, se recomienda eliminarlas con un producto específico para el mantenimiento, no abrasivo. Durante las primeras horas de funcionamiento, es posible advertir un olor a goma que pronto desaparecerá.

 Cuando la encimera se conecta a la red de alimentación

eléctrica, después de algunos segundos se emite una breve señal sonora. Sólo a partir de ese momento es posible encender la encimera.

Ruido s de nor m a l fu n c ionam iento de l a plac a de co cina:

 Rumor: Se debe a la vibración de los elementos metálicos

que componen el inductor y la olla y se generan debido al campo electromagnético necesario para el calentamiento; el mismo aumenta al aumentar el nivel de potencia del inductor.

 Leve silbido: Se presenta cuando la olla colocada en la

zona de cocción está vacía; el ruido desaparece apenas se agregan alimentos o agua.

 Crepitación: Es un ruido producido por las vibraciones

del material del fondo de la olla cuando es atravesado por las corrientes parásitas generadas por el campo electromagnético (inducción); puede variar su intensidad dependiendo del material del fondo de la olla y se reduce cuando el tamaño de la olla aumenta.

 Silbido intenso: Se presenta cuando funcionan al mismo

tiempo los dos inductores en la misma vertical a la potencia máxima y/o si en el grande se ha fijado la función booster mientras que el otro está autorregulado. El ruido se reduce apenas desciende el nivel de potencia del inductor autorregulado; se manifiesta en particular cuando el fondo de la olla está compuesto por capas de material diferente.

 Ruido del ventilador: Para el funcionamiento correcto

de la placa y para garantizar la seguridad de la parte electrónica de posibles sobrecalentamientos es necesario el funcionamiento del ventilador. El ventilador funciona a la máxima potencia cuando el inductor grande está al máximo nivel de potencia o cuando está conectada la función booster; en los otros casos funciona con potencia media dependiendo de la temperatura que registra. Además, es posible que el ventilador siga funcionando incluso después que se ha desconectado la placa, esto se

debe a que la temperatura registrada es aún elevada. Los ruidos descriptos se deben a la tecnología de inducción y no implican necesariamente defectos de funcionamiento.

Encendido de las zonas de cocción

Para poner en funcionamiento una zona de cocción

programar la potencia deseada con los botones  Presionar y mantener presionado aprox. 2 segundos el

+: la potencia de la zona de cocción sube de

botón forma inmediata al nivel máximo (16).

 Presionar y mantener presionado aprox. 2 segundos el

-: la potencia de la zona de cocción desciende al

botón nivel 2 (función cocción lenta).

- y +.

Función medium*

Presionando el mando al nivel medio de potencia 8.

edi ummmedi umedi um

la zona de cocción se enciende

Función booster*

Para disminuir los tiempos de calentamiento en algunas zonas de cocción, es posible activar la función booster (acelerador)

presionando el botón colocada en el mando. Esta función sobrealimenta la

potencia a 2000W o 3000W dependiendo del tamaño de la zona de cocción. La función booster se interrumpe automáticamente después de 4 minutos. Mientras el booster de una zona de cocción está activo, la zona de cocción correspondiente anterior o posterior tendrá potencia limitada (Ej.: Si está funcionando el booster de la placa posterior izquierda, la potencia de la placa delantera izquierda disminuye). Para más detalles consultar la Descripción técnica de los modelos.

oo sterbbooo stost erer

. Se enciende la luz indicadora

Apagado de las zonas de cocción

Para apagar la zona de cocción:

 Presione el botón

desciende progresivamente, hasta que se apaga.

 O bien, presione simultáneamente los botones

potencia vuelve inmediatamente a 0 y la zona de cocción se apaga.

-: la potencia de la zona de cocción

- y +: la

Encendido de la encimera

El encendido de la encimera se produce manteniendo presionado el botón

aproximadamente.

Presente sólo en algunos modelos.

durante un segundo

Programación de la duración de una cocción

 La presión prolongada de los mandos y permite el

avance rápido de los minutos del temporizador.

Page 46

 Se pueden programar simultáneamente todas las zonas de

cocción para que cocinen entre 1 y 99 minutos.

1. Seleccione la zona de cocción utilizando el botón de

selección correspondiente.

2. Regule su temperatura.

3. Presione el botón de programación

3. Seleccione la duración de la cocción deseada utilizando

los botones

4. Confirme la operación presionando el botón

La cuenta al revés del temporizador comienza

inmediatamente. La finalización de la cocción programada

está indicada por una señal sonora (durante 1 minuto) y la

zona de cocción se apaga.

Repita el procedimiento descrito precedentemente para cada

placa que se pretende programar.

Visualiza c i ó n en el caso d e programa c i ó n

m ú l t i p l e

Cuando una o varias placas han sido programadas, el display

visualiza el tiempo remanente de la placa que está más cerca

del final del tiempo programado, indicando su posición con el

piloto intermitente. Los pilotos de las otras placas

programadas permanecen encendidos.

Para visualizar el tiempo restante de las otras placas

programadas, presione varias veces el botón

mostrarán secuencialmente y en sentido horario los tiempos

de todas las placas programadas, comenzando por la que

está ubicada adelante a la izquierda.

Modific a r la p r o gramación

1. Presione varias veces el botón

el tiempo de la placa que se pretende modificar.

2. Accione los botones

3. Confirme la operación presionando el botón

Para cancelar una programación, realice las operaciones

indicadas. En el punto 2 presione el botón

disminuye progresivamente hasta el 0. La programación se

anula y la pantalla sale de la modalidad programación.

y .

y para fijar el nuevo tiempo.

: se

hasta que se muestre

: la duración

El contador de minutos

La encimera debe estar encendida.

El contador de minutos permite fijar una duración máxima de

99 minutos.

1. Presione el botón de programación

encienda el piloto del contador de minutos.

hasta que se

2. Seleccione la duración deseada utilizando los botones

y .

3. Confirme la operación presionando el botón La cuenta al revés del temporizador comienza

inmediatamente. Una vez que se ha cumplido el tiempo, se emite una señal sonora (de 1 minuto de duración).

Bloqueo de los mandos

Cuando la encimera está en funcionamiento, es posible bloquear el panel de control para evitar el peligro de modificaciones fortuitas de las regulaciones (niños,

operaciones de limpieza, etc.). Presionando el botón los mandos se bloquean y el piloto que se encuentra encima

del botón se enciende. Para poder volver a realizar regulaciones (por ej.: interrumpir la cocción), es necesario desbloquear los mandos: presione

el botón apagará y el panel de control se desbloqueará.

durante algunos instantes, la luz testigo se

Apagado de la encimera

Presionando el botón , el aparato se apagará. Si los mandos del aparato fueron bloqueados, continuarán

estando bloqueados incluso después de haber vuelto a encender la encimera. Para poder encender nuevamente la encimera, es necesario primero desbloquear los mandos.

Modalidad demo

Es posible seleccionar una modalidad demostrativa en la que el panel de control funciona normalmente (incluso los mandos correspondientes a la programación), pero los elementos calentadores no se encienden. Para activar la modalidad demo es necesario que la encimera esté encendida y todas las placas estén apagadas:  Presione y mantenga presionados simultáneamente los

botones segundos, el piloto ON/OFF y el piloto BLOQUEO DE

MANDOS centellean durante un segundo. Suelte los botones

 la pantalla visualizará DE y MO y la encimera se apagará;  al volver a encender la encimera, se encontrará en la

modalidad demo.

Para salir de esta modalidad siga el procedimiento ya descrito. La pantalla visualizará DE y OF y la encimera se apagará. Cuando vuelva a encender la encimera, funcionará normalmente.

y durante 6 segundos. Cumplidos los 6

y y presione el botón ;

Page 47

Consejos prácticos para el uso del aparato

 Utilice recipientes para la cocción fabricados con material compatible con el principio de inducción (material ferromagnético). Se recomienda el uso de ollas de: hierro fundido, acero esmaltado o inoxidable especial para inducción. Para asegurarse de la compatibilidad de un recipiente, es suficiente realizar una prueba con un imán.

Además, para obtener las mejores prestaciones de la encimera:  Utilice ollas con fondo plano y de gran espesor para

asegurarse que se adhieran perfectamente a la zona

calentadora

 Utilice ollas de un diámetro suficiente para cubrir

completamente la zona de cocción, de ese modo se

garantiza el aprovechamiento de todo el calor disponible.

 Verifique que el fondo de las ollas esté siempre

perfectamente seco y limpio para garantizar una correcta

adherencia y mayor duración, no sólo de las zonas de

cocción, sino también de las ollas.  Evite utilizar las mismas ollas utilizadas en los quemadores

a gas: la concentración de calor en los quemadores a gas

puede deformar el fondo de la olla que, en consecuencia,

pierde adherencia.

Dispositivos de seguridad

Detección de los recipientes

Cada zona de cocción está provista de un dispositivo de detección de la olla. La placa emite calor únicamente en presencia de una olla de dimensiones adecuadas para esa zona de cocción. El display indicador de potencia centelleante puede indicar:  una olla incompatible  una olla de diámetro insuficiente  que se ha levantado la olla

Sobr e c a l ent ami ent o

En el caso de un sobrecalentamiento de los componentes electrónicos, la encimera se apagará automáticamente y en la

pantalla aparecerá Este mensaje desaparecerá y la encimera se podrá volver a

utilizar apenas la temperatura haya descendido a un nivel aceptable.

Interrupto r d e segurida d

El aparato posee un interruptor de seguridad que apaga las zonas de cocción automáticamente cuando se alcanza un tiempo límite de uso a un determinado nivel de potencia. Durante la interrupción de seguridad, el display indica 0. Ejemplo: La placa posterior derecha se ha fijado en 5, mientras que la placa delantera izquierda en 2. La posterior derecha se apagará después de 7 horas y media de funcionamiento, la delantera izquierda después de 9 horas y media.

Nivel de

potencia

1 10 2 9,5 3 9 4 8,5 5 7,5 6 7 7 6,5 8 6

9 5,5 10 5 11 4 12 3,5 13 3 14 2,5 15 2 16 1

F seguida de un número centelleante.

Límite de duración de

funcionamento en horas

Señal s o n ora

Algunas anomalías, como:  un objeto (olla, cubierto, etc.) dejado sobre el área de

mandos durante más de 10 segundos  un derrame sobre el área de mandos,  la presión sobre un botón ejercida por demasiado tiempo,

pueden provocar la emisión de una señal sonora. Para

interrumpirla, elimine la causa del mal funcionamiento. Si

no se elimina la causa de la anomalía, la señal sonora

persiste y la encimera se apagará.

Page 48

Consejos prácticos para la cocción

Freído

Ebullición

Cocción a fuego muy fuerte

¡§ ¡S ¡¢

Cocción a presión Olla a presión

Asado

¡£

fuerte

Cocción a fuego

¡

¡ ¡

Crêpe Cocción a fuego fuerte y dorado

¡O

ª 

Espesamiento rápido (Salsas líquidas) Agua hirviendo (Pasta, arroz, Verduras) Leche

(Asados, Bistec, Escalopes, Filetes de pescado, Huevo frito)

Cocción a fuego medio

Cocción a

fuego bajo

Espesamiento lento (Salsas consistentes)

Cocción a Baño María

Cocción olla a presión después del silbido

Cocción a fuego bajo (guisados)



Calentar comidas

Cocción a

fuego muy bajo

Salsa al chocolate

Mantener caliente

Page 49

Precauciones y consejos

 El aparato ha sido proyectado y fabricado en conformidad con las

normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este aparato es conforme con las siguientes Normas Comunitarias:

-2006/95/CEE del 12.12.06 (Baja Tensión) y sucesivas modificaciones

- 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones

- 93/68/CEE del 22/07/93 y sucesivas modificaciones.

Seguridad general

 Controle que no se obstruya nunca la toma de aire a través de la rejilla

del ventilador. La encimera para empotrar necesita una correcta aireación para el enfriamiento de los componentes electrónicos.

 No se aconseja instalar una encimera por inducción sobre un

frigorífico bajo encimera (calor) o sobre una lavadora (vibraciones). En esos casos, el espacio necesario para la ventilación de los elementos electrónicos sería insuficiente.  El aparato ha sido fabricado para un uso de tipo no profesional en el

interior de una vivienda.

 El aparato no se debe instalar al aire libre, tampoco si el espacio está

protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

 No toque la máquina descalzo o con las manos y pies mojados o

húmedos.

 El aparato debe ser utilizado para cocinar

alimentos, sólo por personas adultas y siguiendo las instruccio

Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio

lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos improp

 No utilice la encimera como superficie de apoyo ni como tajo de

cocina.

 La encimera de vidriocerámica es resistente a los choques mecánicos,

no obstante, se puede rajar (o eventualmente quebrantarse) si es golpeada con un objeto con punta, como por ejemplo un utensilio. Si esto sucediera, desconecte inmediatamente el aparato de la red de alimentación eléctrica y llame al Servicio de Asistencia Técnica.

 Evite que el cable de alimentación eléctrica de otros electrodomésticos

entre en contacto con las partes calientes de la encimera.

 No olvide que la temperatura de las zonas de cocción permanece

bastante elevada durante treinta minutos, como mínimo, después que se han apagado. El calor residual también está señalado por un indicador (ver Puesta en funcionamiento y uso).

 Mantenga cualquier objeto que se pueda fundir a una debida

distancia de la encimera, por ejemplo, objetos de plástico, de aluminio o productos con un elevado contenido de azúcar. Tenga particular cuidado con los embalajes y películas de plástico o aluminio: si se dejan sobre las superficies todavía calientes o tibias pueden causar un grave daño a la encimera.

nes contenidas en este manual.

y, por

ios, erróneos e irracionales.

 Verifique que los mangos de las ollas estén siempre dirigidos hacia

dentro de la encimera para evitar que sean chocados

accidentalmente.  No desconecte el aparato de la toma de corriente tirando del cable

sino sujetando el enchufe.  No realice la limpieza o el mantenimiento sin haber desconectado

primero el aparato de la red eléctrica.  No está previsto que el aparato sea utilizado por personas (incluidos los

niños) con capacidades físicas, sensoriales o mentales disminuidas,

por personas inexpertas o que no tengan familiaridad con el producto,

salvo que estén vigiladas por una persona responsable de su

seguridad, o que no hayan recibido instrucciones preliminares sobre el

uso del aparato.  Advertencia para las personas que poseen marcapasos u

otros dispositivos médicos activos:

La encimera es conforme con todas las normas vigentes en materia de

interferencias electromagnéticas.

Por lo tanto, este producto responde perfectamente a todos los

requisitos de ley (directivas 89/336/CEE). Ha sido proyectado para no

crear interferencias con otros equipos eléctricos, con la condición de

que los mismos también sean conformes con dichas normas.

La encimera de inducción genera campos electromagnéticos de

alcance limitado.

Para evitar todo riesgo de interferencias entre la encimera y el

marcapasos, éste último deberá ser realizado en conformidad con las

normas vigentes.

Al respecto, nosotros sólo podemos garantizar la conformidad de

nuestro producto. Para obtener información sobre la conformidad o por

problemas de incompatibilidad, consulte con su médico o con el

fabricante del marcapasos.  Evitar que los niños jueguen con el aparato. 

No coloque objetos metálicos (cuchillos, cucharas, cubiertos, etc.)

sobre la encimera porque pueden calentarse.

Eliminación

 Eliminación del material de embalaje: respete las normas locales, de

esta manera los embalajes podrán ser reutilizados.  La norma europea 2002/96/CE sobre la eliminación de aparatos

eléctricos y electrónicos (RAEE), establece que los electrodomésticos

no se deben eliminar de la misma manera que los desechos sólidos

urbanos. Los aparatos en desuso se deben recoger separadamente

para optimizar la tasa de recuperación y reciclaje de los materiales que

los componen e impedir potenciales daños para la salud y el medio

ambiente. El símbolo de la papelera tachada se encuentra en todos

los productos para recordar la obligación de recolección separada.

Para obtener mayor información sobre la correcta eliminación de

electrodomésticos, los poseedores de los mismos podrán dirigirse al

servicio público responsable o a los revendedores.

Page 50

Mantenimiento y cuidados

Interrumpir el suministro de corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

 Evite el uso de detergentes abrasivos o corrosivos,

como aerosoles para barbacoas y hornos, quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva, pueden rayar irremediablemente la superficie.

 No utilice nunca limpiadores a vapor o de alta

presión para la limpieza del aparato.

 Para un mantenimiento ordinario, es suficiente

lavar la encimera con una esponja húmeda, secándola luego con un papel absorbente para cocina.

 Si la encimera está particularmente sucia,

refriéguela con un producto específico para la limpieza de las superficies de vidriocerámica, enjuáguela y séquela.

 Para eliminar las acumulaciones de suciedad más

consistentes utilice la raedera especial suministrada con el equipo. Intervenga lo antes posible, sin esperar que el aparato se enfríe para evitar que los residuos formen costras. Se pueden obtener excelentes resultados usando una esponja con hilos de acero inoxidable especial para encimeras de vidriocerámica, embebida en agua y jabón.

 Recuerde siempre enjuagar la encimera con agua

limpia y secarla cuidadosamente: en efecto, los residuos de productos podrían encostrarse durante la siguiente cocción.

Descripción técnica de los modelos

El sistema por inducción es el procedimiento de

cocción más rápido que existe. A diferencia de las

placas tradicionales, no es la zona de cocción la

que se calienta: Sino que el calor se genera

directamente dentro de la olla, la cual deberá poseer

necesariamente un fondo de material

ferromagnético.

Encimeras Zonas de cocción

Posterior izquierda Posterior derecha Delantera izquierda Delantera derecha Potencia total

Leyenda:

I = zona de cocción por inducción simple

IDD = zona de cocción por inducción doble

diámetro

B = booster: La zona de cocción puede ser

sobrealimentada a 3000 vatios

* = la potencia máxima es limitada mientras esté

en funcionamiento el booster de la zona de cocción posterior correspondiente (ver Puesta en funcionamiento y uso).

BP 185 IS

Potencia (en W)

I 1400  600 si Del. Izq.*

IDD 2200  B 3000* IDD 2200  B 3000*

I 1400  600 si Post. Der.*

7200

 La raedera suministrada con el equipo es cortante: utilícela con cuidado.

 Si sobre la encimera se hubieran fundido

accidentalmente objetos o materiales como plástico o azúcar, elimínelos inmediatamente con la raedera, mientras la superficie está todavía caliente.

 Una vez limpia, la encimera se puede tratar con

un producto específico para el mantenimiento y la protección: la película invisible que deja este producto protege la superficie en caso de escurrimientos durante la cocción. Se recomienda realizar estas operaciones con el aparato tibio o frío.

Page 51

Gebruiksaanwijzing

KOOKPLAAT

Italiano, 1

Deutsch, 31

BP 185 IS

Français,11 English,21

Espanol, 41

GBIT

Nederlands,51

Inhoud

Installatie, 52-53

Plaatsing Elektrische aansluiting

Beschrijving van het apparaat, 54

Bedieningspaneel Verlengbare kookgedeeltes

Starten en gebruik, 55-58

Inschakelen kookplaat Inschakelen kookzones Medium functie Boosterfunctie Uitschakelen kookzones Programmering kookduur De timer Blokkering van het bedieningspaneel Uitschakelen kookplaat Demo modus Praktische tips voor het gebruik van het apparaat Veiligheidsmechanismen Kooktips

Voorzorgsmaatregelen en advies, 59

Algemene veiligheid Afvalverwijdering

Onderhoud en verzorging, 60

De elektrische stroom afsluiten Reinigen van het apparaat De kookplaat verwijderen Technische beschrijving van de modellen

Page 52

Installatie

 Bewaar dit instructieboekje zorgvuldig voor eventuele raadpleging in

de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat waarschuwingen en informatie betreffende werking voorhanden blijven.

 Lees de instructies aandachtig door: u vindt er belangrijke informatie

betreffende installatie, gebruik en veiligheid.

Plaatsing

 Het verpakkingsmateriaal is niet bestemd voor kinderen en dient

daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling ( zie Voorzorgsmaatregelen en advies).

 De installatie moet worden uitgevoerd door een bevoegde

installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:  het keukenblad moet uit hittebestendig materiaal zijn vervaardigd

en een temperatuur van circa 100°C kunnen verdragen;

 als de kookplaat boven een oven wordt geïnstalleerd moet deze

zijn voorzien van een geforceerd geventileerd afkoelingssysteem;

 installeer de kookplaat nooit boven een afwasautomaat: indien u

dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten;

 Om ongelukken te voorkomen is het noodzakelijk

de nodige voorzorgen te nemen teneinde een installatie te garanderen die voldoet aan de geldende normen voor het aansluiten van gas en elektriciteit. Voor het goed functioneren van kookplaten die in keukenkastjes worden geïnstalleerd, moeten de minimum afstanden, aangegeven in de afbeelding, in acht worden genomen. Bovendien moeten de aangrenzende oppervlakken en de achterwand uit hittebestendig materiaal vervaardigd zijn om een temperatuurverhoging van 65°C te weerstaan.

100

600

650

ediummmediumediumboosterbbooostosterermediummmediumediumboosterbbooostosterermediummmediumediummediummmediumedium

1800 A: Inductie-kookplaat B: Wasbak

Vent ilatie

Teneinde een correcte ventilatie te bereiken en een oververhitting van de oppervlakken rondom het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:

 een minimum afstand van 40 mm van de achterwand of van elk

ander verticaal oppervlak;

op zodanige wijze dat er een minimum afstand overblijft van 20

mm tussen het inbouwmeubel en het onderstaande meubel.

 De meubels die direct naast de kookplaat staan en hierboven

uitsteken, moeten op minstens 600 mm van de

rand van de plaat

staan.

min. 20 mm

5 mm

LADE

min. 40 mm

min. 20 mm

5 mm

HETELUCHTOVEN

min. 40 mm

Page 53

Bevestigen

Het apparaat moet op een absoluut horizontaal oppervlak worden

geïnstalleerd. Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

Voor het bevestigen van de platen voert u de volgende handelingen uit:  schroef 2 schroeven "A" (bijgeleverd) aan het

kastje met de afstanden van de achterwand zoals aangegeven in afbeelding, en laat de koppen van de schroeven 1,5 mm uitsteken van het

X mm

hout;

 haak de plaat aan de

2 schroeven "A" en druk hem naar achteren;

 bevestig

hem aan het

X mm

kastje aan de achterkant met de 2 montageplaatjes "B" en de vier bijgeleverde schroeven "C".

 Volgens de veiligheidsnormen mag er geen contact meer mogelijk

zijn met de elektrische onderdelen nadat het apparaat is ingebouwd.

 Alle beschermende onderdelen moeten zodanig worden bevestigd

dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

 De elektrische aansluitingen van de kookplaat en de eventuele

inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en

netfrequentie

220-240V 1+N ~

50 Hz

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de volgende karakteristieken:

Spanningstype en netfrequentie

 400V - 2+N ~ 50 Hz  220-240V 3 ~ 50 Hz

 400V 3 - N ~ 50 Hz

Elektrische kabel Draadver binding

: geel/groen; N: de 2 bla uwe draden samen L: brui n en zwart samen

 400V - 2+2N ~ 50 Hz

Scheid de kabels en voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en

netfr equentie

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~ 50Hz

400V - 2+2N ~

50 Hz

Elektrische kabel Draadverbinding

: geel/groen;

N: de 2 blauwe draden samen

L1: zwart

L2: bruin

: geel/groen;

N1: bl auw

N2: bl auw

L1: zwart

L2: bruin

Het aansluiten van de voedingskabel aan het elektrische net

Bij een rechtstreekse aansluiting op het net moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een minimum afstand van 3 mm tussen de contacten.

 De installateur is verantwoordelijk voor een correcte elektrische

aansluiting en de inachtneming van de veiligheidsnormen. Vóór het aansluiten moet u controleren dat:  de contactdoos geaard is en voldoet aan de geldende normen;  het stopcontact in staat is het maximale vermogen van het

apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;

 de spanning zich bevindt tussen de waarden die staan

aangegeven op het typeplaatje;

 de contactdoos en de stekker overeenkomen. Als dat niet zo is,

dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

 Wanneer het apparaat geïnstalleerd is, moeten de elektrische kabel

en de contactdoos gemakkelijk te bereiken zijn.

 De kabel mag niet gebogen of samengedrukt worden.  De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen

door erkende monteurs worden vervangen.

 De fabrikant kan nergens aansprakelijk voor

worden gesteld als deze normen niet worden nage leefd .

 Verwijder of vervang de voedingskabel voor geen enkele reden. De eventuele verwijdering of vervanging doet de garantie en de CE markering vervallen. INDESIT kan niet aansprakelijk worden gesteld voor ongelukken of schade die het resultaat zijn van de vervanging/verwijdering van de originele voedingskabel. De vervanging met een origineel onderdeel is alleen toegestaan indien uitgevoerd door een erkende INDESIT technicus.

Page 54

Beschrijving van het

apparaat

Bedieningspaneel

Het bedieningspaneel dat hier wordt beschreven en afgebeeld geldt alleen als voorbeeld: het is mogelijk dat het niet exact overeenkomt met het door u aangeschafte model.

Display

Controlelampje

GEPROGRAMMEERDE KOOKZONE*

Toets

PROGRAMMERINGSTIMER

Toets

AFNAME TIJD*

Toets

TOENAME TIJD*

Toets

ON/OFF

Controlelampje

ON/OFF

Controlelampje

BLOKKERING BEDIENINGSPANEEL

Toets

BLOKKERING BEDIENINGSPANEEL

zie Starten en

Toets

MEDIUM*

Aanwijzing

KOOKZONE

Aanwijzers

STROOMSTERKTE

en RESTERENDE WARMTE

AFNAME VERMOGEN

Toets

edi ummmedi umed ium

oost erbbooo sto sterer

Toets

TOENAME VERMOGEN

edi ummmedi umed ium

BOOSTER*

 Toets TOENAME VERMOGEN om de kookplaat

aan te zetten en het vermogen ervan te regelen (zie Starten en gebruik).

 Toets AFNAME VERMOGEN om het vermogen te

regelen en de kookplaat uit te zetten (zie Starten en gebruik).

 Aanwijzing KOOKZONE, geeft de

overeenkomende kookzone aan.

 AanwijzerVERMOGEN: geeft het bereikte

warmteniveau aan.

PROGRAMMERINGSTIMER*

Controlelampje

BOOSTER*

oost erbbooo sto sterer

Toets

edi ummmedi umed ium

Controlelampje

TIMER*

 Controlelampjes GEPROGRAMMEERD

KOOKGEDEELTE*: tonen de kookgedeeltes aan als u een programmering start ( gebruik).

 Toets BLOKKERING BEDIENINGSPANEEL om te

voorkomen dat er ongewilde wijzigingen aan de regeling van het kookvlak worden uitgevoerd (zie Starten en gebruik).

 Controlelampje BLOKKERING

BEDIENINGSPANEEL: toont dat de blokkering van het bedieningspaneel heeft plaatsgevonden (zie Starten en gebruik).

 Toets ON/OFF voor het in- en uitschakelen van het

apparaat.

 Controlelampje ON/OFF: geeft aan of het apparaat

in- of uitgeschakeld is.

 Toets PROGRAMMERINGSTIMER* om de

programmering van de kookduur te regelen (zie Starten en gebruik).

 Display PROGRAMMERINGSTIMER*: toont de

keuzes betreffende de programmering aan (zie Starten en gebruik).

Slechts op enkele modellen aanwezig.

 BOOSTER* toets om het extra vermogen - 3000

W - van de kookzone in te schakelen (zie Starten

en gebruik).

 BOOSTER* controlelampje, geeft aan dat het

'booster' extra vermogen actief is.

 Controlelampje TIMER* geeft aan dat de timer

actief is.

 MEDIUM* toets, om de kookzone in te schakelen

op het middelmatige niveau 8 (zie Starten en

gebruik).

 Toets TOEN

AME TIJD* om de tijd van de timer of

van de programmering toe te laten nemen (zie Starten en gebruik).

 Toets AFNAME TIJD* om de tijd van de timer of

van de programmering af te laten nemen (zie Starten en gebruik).

Page 55

Starten en gebruik

 De lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes

achter op het glas. Voordat u het apparaat gebruikt raden wij u aan de vlekken te verwijderen met een speciaal nietschurend schoonmaakmiddel. Gedurende de eerste paar uur dat u het apparaat gebruikt kan het zijn dat u een rubbergeur ruikt. Deze zal echter snel wegtrekken.

 Als de kookplaat elektrisch wordt aangesloten hoort u na

enkele seconden een kort geluidssignaal afgaan. Alleen dan kunt u de kookplaat aanzetten.

Geluiden no r m a l e w e r king kookplaat:

 Zoemen: geluid geproduceerd door het trillen van de

metalen onderdelen waarvan de inductor en de pan zijn gemaakt en wordt gevormd door het elektromagnetische veld dat noodzakelijk is voor de verwarming. Dit neemt toe bij het toenemen van het vermogen van de inductor.

 Zacht fluiten: dit hoort u als een lege pan op de

kookplaat wordt gezet. Het geluid verdwijnt zodra u voedsel of water in de pan doet.

 Knetteren: dit geluid wordt geproduceerd door het trillen

van het materiaal van de bodem van de pan als er parasitaire stromingen plaatsvinden gevormd door het elektromagnetische veld (inductie). De intensiteit kan variëren aan de hand van het materiaal waarmee de bodem van de pan gemaakt is en wordt minder naarmate de afmetingen van de pan toenemen.

 Hard fluiten: u hoort dit geluid als de twee inductoren op

dezelfde verticale lijn tegelijkertijd op maximum vermogen werken en/of als op de grootste de boosterfunctie is ingesteld en de ander op zelfregeling staat. Het geluid wordt minder als u het vermogen van de zelfregelende inductor lager zet. Dit doet zich vooral voor als de bodem van de pan bestaat uit verschillende lagen van verschillende materialen.

 Geluid van de ventilator: voor een juist gebruik van de

kookplaat en om de veiligheid van het elektronische gedeelte te behoeden voor eventuele oververhitting is het noodzakelijk de ventilator in te schakelen. De ventilator draait op maximaal vermogen als de grote inductor op maximaal vermogen staat of als de boosterfunctie is ingeschakeld. In alle andere gevallen draait hij op middelmatig vermogen aan de hand van de waargenomen temperatuur. Het is bovendien mogelijk dat de ventilator blijft draaien nadat u de kookplaat heeft uitgezet, als de

waargenomen temperatuur zeer hoog is. De genoemde geluiden zijn het resultaat van de inductietechnologie en zijn niet noodzakelijkerwijs functioneringsdefecten.

Inschakelen kookplaat

Inschakelen kookzones

Voor het inschakelen van een kookzone stelt u de gewenste

stroomsterkte in met de toetsen

 Houd de toets

vermogen van de kookzone gaat onmiddellijk naar het hoogste niveau (16).

 Houd de toets

van de kookzone daalt naar het laagste niveau 2 (functie langzaam koken).

+: seconden lang uitgedrukt: het

-: seconden lang uitgedrukt: het vermogen

- en +.

Medium functie*

Door op de toets middelste vermogensniveau 8.

edi ummmedi umedi um

te drukken gaat de kookzone naar het

Booster functie*

Om de verwarmingstijd te versnellen kunt u in enkele

kookzones de booster functie activeren door op de toets te drukken. Het controlelampje boven de toets gaat aan.

Deze functie verhoogt het vermogen tot 2000 W of 3000 W, aan de hand van de grootte van de gekozen kookzone. De boosterfunctie stopt na 4 minuten automatisch. Zolang de booster van een van de kookzones actief is, zal het gedeelte daarvoor of daarachter slechts over een beperkt vermogen beschikken (bv.: als in de kookzone links achter de booster actief is, zal het vermogen in de kookzone links voor verminderen). Voor verdere informatie kunt u de Technische

beschrijving van de modellen raadplegen.

oo sterbbooo stost erer

Uitschakelen kookgedeeltes

Voor het uitschakelen van een kookzone:

 Druk op de toets

langzaam minder totdat het uitgaat.

 U kunt ook tegelijkertijd op de toetsen

het vermogen gaat onmiddellijk terug naar 0 en het kookgedeelte gaat uit.

-: het vermogen van de kookzone wordt

- en +: drukken:

Programmering kookduur

 Als u lang op de toetsen en drukt kunt u de minuten

van de timer snel laten toenemen.

Druk ongeveer 1 seconde op de knop voor het inschakelen van de kookplaat.

Slechts op enkele modellen aanwezig.

 Alle kookgedeeltes kunnen tegelijkertijd geprogrammeerd worden voor een tijdsduur van tussen de 1 en de 99 minuten.

1. Kies het kookgedeelte door middel van de betreffende selectietoets.

Page 56

2. Regel de temperatuur.

3. Druk op de programmeertoets

3. Stel de gewenste kookduur in door middel van de toetsen

3. Bevestig door op de toets De timer begint gelijk met aftellen. Als de tijd verstreken is

hoort u voor de duur van 1 minuut een geluidssignaal.

te drukken.

en .

4. Bevestig door op de toets

De timer begint gelijk met aftellen. Het einde van de

geprogrammeerde kooktijd wordt aangegeven door een

geluidssignaal (van 1 minuut) waarna het kookgedeelte

uitgaat.

Herhaal de hierboven beschreven procedure voor iedere

kookplaat die u wilt programmeren.

Visualisati e bi j een m eer v oudi g e

p r o g r a mme r i n g .

Indien een of meer kookplaten zijn geprogrammeerd vertoont

het display de resterende tijd van de kookplaat die als eerste

eindigt, terwijl hij de positie ervan aanduidt door middel van

het betreffende controlelampje dat knippert. De

controlelampjes van de andere geprogrammeerde kookplaten

zijn aan.

Om de resterende tijd van de andere geprogrammeerde

kookplaten te visualiseren moet u een aantal keren op de

toets

ander, de tijden van alle geprogrammeerde kookplaten worden

getoond, te beginnen met de kookplaat linksvoor.

drukken: met de klok mee zullen, de een na de

te drukken.

Blokkering van het bedieningspaneel

Als de kookplaat in werking is kunt u het bedieningspaneel blokkeren om een ongewenst aanraken te vermijden (kinderen, schoonmaakhandelingen, enz.). Door op de toets

te drukken zal het bedieningspaneel worden

geblokkeerd. Het controlelampje boven de toets gaat aan. Als u het bedieningspaneel weer wilt gebruiken (bv. als u wilt stoppen met koken) moet u de blokkering uitschakelen: druk

even op de toets bedieningspaneel wordt weer geactiveerd.

. Het controlelampje gaat uit en het

Uitschakelen kookplaat

Druk op de toets ; het apparaat gaat uit. Als het bedieningspaneel is geblokkeerd, blijft dit ook

geblokkeerd nadat u de kookplaat opnieuw inschakelt. Als u de kookplaat opnieuw wilt inschakelen moet u eerst het bedieningspaneel deblokkeren.

Demo modus

Het wi j z i g en van een prog r a mme r i n g

1. Druk een aantal keer op de toets

kookplaat die u wilt wijzigen verschijnt.

2. Druk op de toetsen

nieuwe tijd.

3. Bevestig door op de toets

Om een programmering te annuleren moet u bovenstaande

handelingen uitvoeren. Bij punt 2 drukt u op de toets

duur vermindert langzaamaan tot aan de uitschakeling 0. De

programmering wordt gewist en het display verlaat de

programmeringsmodus.

en voor het instellen van de

totdat de tijd van de

te drukken.

: de

De timer

De kookplaat moet aan zijn.

Met de timer kunt u een duur tot aan 99 minuten instellen.

1. Druk op de toets programmering

controlelampje van de timer aangaat.

2. Stel de gewenste kookduur in door middel van de toetsen

totdat het

Het is mogelijk een demomodus in te stellen waarbij het bedieningspaneel normaal functioneert (de opdrachten betreffende de programmering inbegrepen), maar waarbij de verwarmingselementen niet aangaan. Om de demo modus te activeren moet de kookplaat aanstaan en alle stralingselementen uit:

 Druk tegelijkertijd 6 seconden lang op de toetsen

. Zodra de 6 seconden zijn verstreken zullen de

controlelampjes ON/OFF en BLOKKERING BEDIENINGSPANEEL een seconde lang knipperen. Laat de

toetsen

 het display toont om de beurt de tekst DE en MO en het

kookvlak gaat uit;

 de volgende keer dat u de kookplaat inschakelt zal hij zich

in de demo modus bevinden.

Om deze modus te verlaten volgt u de boven beschreven procedure. Het display toont om de beurt de tekst DE en OF en het kookvlak gaat uit. Als u het kookvlak weer inschakelt zal het gewoon functioneren.

en los en druk op de toets ;

en .

Page 57

Praktische tips voor het gebruik van het apparaat

 Gebruik pannen die gemaakt zijn van materiaal dat geschikt is voor inductie (ferromagnetisch materiaal). Wij raden het gebruik aan van pannen van: gietijzer, geëmailleerd staal of speciaal inductie roestvrij staal. U kunt zelf testen of een pan geschikt is door hem uit te proberen met een magneet.

Oververhi tti n g

In het geval van oververhitting van de elektronische onderdelen gaat de kookplaat automatisch uit en verschijnt

op het display

F gevolgd door een knipperend nummer. Deze

boodschap verdwijnt en u kunt de kookplaat weer gebruiken zodra de temperatuur tot op een acceptabel niveau is gezakt.

GESCHIKTE MATERIALEN

Gietijzer

Ge‘mailleerd staal

Speciaal roestvrij staal

ONGESCHIKTE MATERIALEN

Aluminium, Glas, Terracotta,

Aardewerk, Niet magnetisch roestvrij staal

Koper,

Om optimale resultaten te bereiken met de kookplaat:  Gebruik alleen pannen met een dikke, platte bodem zodat

ze perfect aansluiten op het verwarmingsvlak.

 Gebruik pannen die groot genoeg zijn om de kookplaat

geheel te bedekken zodat alle beschikbare hitte wordt

benut.

 Houd de bodem van de pannen altijd goed schoon en

droog zodat ze goed aansluiten op het kookvlak. Dit

verlengt de levensduur van zowel de pannen als het

kookvlak zelf.

 Vermijd dezelfde pannen te gebruiken die u ook op een

gasfornuis heeft gebruikt: de warmteconcentratie van

gasbranders kan de bodem van pannen vervormen,

waardoor ze niet goed meer aansluiten.

Veiligheidssystemen

Pannensensor

Ieder kookgedeelte is voorzien van een systeem dat waarneemt of er een pan op staat. De plaat straalt alleen warmte uit als er een pan van de juiste afmetingen op staat. Het knipperende display met de aanwijzer van de stroomsterkte kan aangeven:  dat de pan niet geschikt is  dat de pan een te kleine diameter heeft  dat de pan niet goed aansluit

Ve ilig h e i d sscha ke l aar

Het apparaat beschikt over een veiligheidsschakelaar die de kookgedeeltes automatisch uitschakelt als de tijdslimiet voor een bepaald vermogensniveau is bereikt. Tijdens deze veiligheidsonderbreking vertoont het display het cijfer 0. B.v.: de kookplaat rechtsachter staat op 5, terwijl de plaat linksvoor op 2 staat. De plaat rechtsachter zal automatisch na 7 en half uur uitgaan, de plaat linksvoor na 9 en half uur.

Vermogens niveau Begrenzing van de werkingsduur

in uren

1 10 2 9,5 3 9 4 8,5 5 7,5 6 7 7 6,5 8 6

9 5,5 10 5 11 4 12 3,5 13 3 14 2,5 15 2 16 1

Ge l u i d ssig naal

Enkele storingen, zoals:  een voorwerp (pan, bestek, enz.) dat meer dan 10

seconden op het bedieningspaneel ligt,  gemors op het bedieningspaneel,  een lange druk op een toets, kunnen een geluidssignaal

veroorzaken. Verwijder de oorzaak van de storing en het

geluidssignaal houdt op. Als de oorzaak van de storing niet

wordt verwijderd blijft het geluidssignaal gaan en wordt het

kookvlak uitgeschakeld.

Page 58

Praktische kooktips

snelkookpan

Frituren

Koken

Koken op zeer hoog vuur

¡§ ¡S ¡¢

Koken met een

Snelkookpan

Grillen

¡£

vuur

Koken op hoog

¡

¡ ¡

¡O

ª 

Crêpes

Snel indikken (vloeibare sauzen) Koken van water (pasta, rijst, groente) Melk

Koken op hoog vuur en bruin bakken (Braadstukken, biefstukken, kalfslappen, visfilets, gebakken eieren)

Langzaam indikken (gebonden sauzen)

Au bain-marie koken

Koken met snelkookpan, na het sissen

Koken op middelmatig vuur

S ¢

laag vuur

Koken op



Koken op laag vuur (stoofschotels)

Chocoladesaus

Opwarmen van gerechten

Warm houden van gerechten

laag vuur

Koken op zeer

Page 59

Voorzorgsmaatregelen en advies

 Dit apparaat is ontwikkeld en gefabriceerd volgens de geldende

internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 2006/95/EEG van 12/12/06 (Laagspanning) en

daaropvolgende wijzigingen

- 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen

- 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.

Algemene veiligheidsmaatregelen

Controleer dat de luchttoevoeropening van het rooster van de ventilator

niet verstopt is. De inbouwkookplaat moet voorzien zijn van een goede ventilatie voor het afkoelen van de elektronische componenten.

Het is niet aan te raden de inductiekookplaat boven een koelkast te

plaatsen (hitte) of boven een wasautomaat (trillingen). Er zou geen voldoende ruimte zijn voor de ventilatie van de elektronische elementen.  Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.  Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in

overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.

 Raak het apparaat niet aan als u blootsvoets bent of met natte of

vochtige handen of voeten.

 Het apparaat dient gebruikt te worden om voedsel te

bereiden. Het mag uitsluitend door volwassenen worden gebruik die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is a oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld

voor eventuele schade die te wijten is aan verkeerd of onredelijk gebruik.

 Gebruik het kookvlak niet om voorwerpen op te plaatsen en ook niet als

snijplank.

 Het glaskeramische kookvlak is bestand tegen mechanische stoten.

Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.

 Voorkom dat elektrische snoeren van andere kleine keukenapparaten

op warme delen van de kookplaat terechtkomen.

 Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog

blijft tot minstens 30 minuten nadat u het heeft uitgeschakeld. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik).

 Houd voorwerpen die kunnen smelten op afstand van de kookplaat,

zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u zware schade aanrichten.

 Richt de handvaten van de pannen altijd naar de binnenzijde van de

kookplaat zodat u er niet per ongeluk tegenaan stoot.

 Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd

de stekker direct beet.

t en alleen volgens de instructies

onjuist,

 Maak het apparaat niet schoon of voer geen onderhoud uit als de

stekker nog in het stopcontact zit.  Dit apparaat mag niet worden gebruikt door personen (kinderen

inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk

vermogen of personen die niet de nodige ervaring of kennis hebben

met het apparaat, tenzij onder toezicht van een persoon die

verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het

apparaat werkt.  Mededeling voor dragers van een pacemaker of een

ander actief ingeplant medisch apparaat:

De kookplaat voldoet aan alle geldende normen betreffende

elektromagnetische storing.

Dit product is aldus in volkomen overeenstemming met de voorschriften

van de wet (richtlijn 89/336/EEG). Het ontwerp is zodanig gepland dat

het geen storingen veroorzaakt bij andere elektrische apparaten die

worden gebruikt, mits ook dezen voldoen aan bovengenoemde

normen.

De inductieplaat creëert elektromagnetische velden op korte afstand.

Teneinde ieder risico van storing tussen de kookplaat en de

pacemaker te vermijden moet deze laatste ook voldoen aan de

geldende normen.

Wat dat betreft kunnen wij slechts de conformiteit van ons eigen

product garanderen. Voor informatie omtrent conformiteit of eventuele

problemen verzoeken wij u zich tot uw behandelende arts te wenden

of tot de fabrikant van de pacemaker.

 Voorkom dat kinderen met het apparaat spelen.  Plaats geen metalen voorwerpen (messen, lepels, deksels enz.) op de

kookplaat aangezien zij heet kunnen worden.

Afvalverwijdering

 Het verwijderen van het verpakkingsmateriaal: houdt u aan de

plaatselijke normen zodat het materiaal hergebruikt kan worden.  De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische

en elektronische apparatuur (AEEA), voorziet dat huishoudelijke

apparatuur niet met het normale afval mag worden meegegeven. De

verwijderde apparaten moeten apart worden opgehaald om het

terugwinnen en recyclen van de materialen waaruit ze bestaan te

optimaliseren en te voorkomen dat er eventuele schade voortvloeit

voor de gezondheid en het milieu. Het symbool van de afvalemmer met

een kruis staat op alle producten om de consument eraan te

herinneren dat dit gescheiden afval is.

Om meer informatie te verkrijgen betreffende een juiste verwijdering van

huishoudapparaten kan de consument zich richten tot de

gemeentelijke reinigingsdienst of de verkopers.

Page 60

Onderhoud en verzorging

06/2009 - 195077008.00

XEROX FABRIANO

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

 Vermijd het gebruik van schuurmiddelen of

bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

 Gebruik nooit stoom- of hogedrukreinigers voor het

reinigen van het apparaat.

 Voor normaal onderhoud moet u de kookplaat met

een vochtige spons reinigen en afdrogen met keukenpapier.

 Als de plaat erg vuil is moet hij worden

schoongemaakt met een speciaal middel voor keramiekplaten. Daarna moet u hem afspoelen en afdrogen.

 Voor het verwijderen van hardnekkig vuil gebruikt

u het bijgeleverde schrapertje. Doe dit zo snel mogelijk voordat het apparaat afkoelt zodat de etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramiekplaten vervaardigd roestvrij staal sponsje dat u in een sopje doopt.

 Vergeet niet de kookplaat altijd met schoon water

af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken.

Technische beschrijving van de

modellen

Het inductiesysteem is het snelste kooksysteem dat

er bestaat. In tegenstelling tot conventionele

kookplaten wordt niet het kookgedeelte verwarmd:

de warmte wordt rechtstreeks binnenin de pan

gecreëerd, die daarom een bodem van

ferromagnetisch materiaal moet bezitten.

Kookplaten Kookgedeeltes

Linksachter Rechtsachter Linksvoor Rechtsvoor Totaal vermogen

Legenda:

I = kookzone met eenvoudige inductie

IDD = kookzone met inductie dubbele diameter

B = booster: de kookzone kan beschikken over een

extra vermogen van 3000 W

* = het maximale vermogen wordt beperkt terwijl de

booster in het kookgedeelte erachter actief is (zie

Starten en gebruik).

I 1400  600 als Linksvoor*

I 1400  600 als Rechtsachter*

BP 185 IS

Vermogen (in W)

IDD 2200  B 3000* IDD 2200  B 3000*

7200

 Het bijgeleverde schrapertje is erg scherp: wees voorzichtig in het gebruik.

 Als er op de kookplaat onverhoopt voorwerpen of

plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is.

 Als de plaat is schoongemaakt, kan hij worden

behandeld met een speciaal product voor onderhoud en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is.

SCHOLTES BP 185 IS User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
