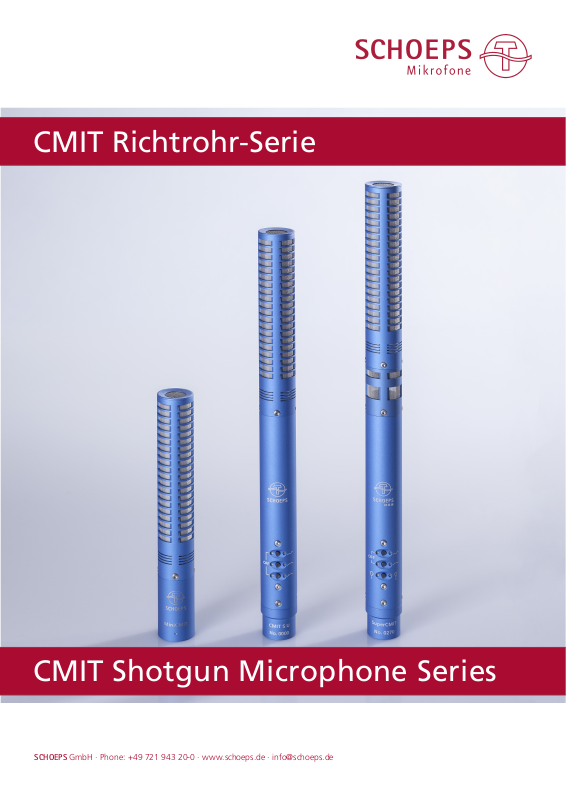

Page 1
CMIT Richtrohr-Serie
CMIT Shotgun Microphone Series
SCHOEPS GmbH · Phone: +49 721 943 20-0 · www.schoeps.de · [email protected]
Page 2
Die Kapsel / The Capsule
Die CMIT-Serie besteht aus drei Mikrofonen:
• Das MiniCMIT bietet die Eigenschaften eines CMIT in kompakter
Bauweise.
• Das CMIT 5 ist seit 2005 auf dem
Markt und hat sich seitdem zur
Referenz in seiner Klasse entwickelt.
• Das SuperCMIT besitzt bis zu
tiefsten Frequenzen eine unerreichte
Richtwirkung durch einen intelligenten, digitalen Algorithmus.
Alle Mikrofone der CMIT-Familie von
SCHOEPS verwenden dasselbe Interferenzrohr, das für seine außergewöhnlich hohe Klangqualität geschätzt wird:
• hohe Richtwirkung bei gleichzeitig
geringer Verfärbung seitlich
eintreffenden Schalls
• sehr gleichmäßige Richtwirkung –
auch Stimmen aus dem „Off“
werden natürlich aufgenommen
• kein Klangunterschied, auch bei
ungenauer Ausrichtung des Mikrofons an der Angel
The CMIT Series consists of three microphones:
• The MiniCMIT, which offers the
characteristics of a CMIT in more
compact form;
• The CMIT 5, which was introduced
in 2005 and has since become a
standard in its class;
• The SuperCMIT, which achieves
maximal directivity across a wide
frequency range by means of
intelligent digital algorithms.
All three SCHOEPS CMIT microphones
use the same interference tube/capsule,
prized around the world for its extraor-
dinarily high sound quality:
• High directivity combined with mini-
mal coloration of off-axis sound
• Smooth directional patterns, even
in the part of the range where the
pattern is narrower; voices sound
natural both on and off axis
• Sound quality remains unaltered
even if the microphone isn‘t aimed
precisely.
10
dB
0
-10
-20
(1)
(2)
(3)
50 10020 200 500 1 2 5 10 20
Hervorragende technische Daten:
• optimaler 0°-Frequenzgang
• ebene Diffusfeldkurve, gleichmäßig
abfallend ab 2 kHz
• sehr leicht und robust, dadurch
optimal an der Angel verwendbar
Die Freqenzgänge von MiniCMIT,
CMIT 5 und SuperCMIT (ch2) sind
identisch. MiniCMIT und CMIT 5
besitzen darüber hinaus eine ähnliche
Analog-Elektronik, sodass die Mikro
fone ohne eine Veränderung des Klangs
untereinander ausgetauscht werden
können.
(1)+(5) CMIT 5, SuperCMIT (no filter)
(2)+(5) MiniCMIT
(2) Low Cut: CMIT 5, SuperCMIT
(4) High Shelf: CMIT 5, SuperCMIT
(3)
Proximity Filter: CMIT 5
Outstanding technical performance:
• Optimal on-axis response
• Smooth pickup of off-axis sound;
diffuse-eld frequency response
rolls off gently above 2 kHz
• Very lightweight and robust; ideal
for use on a boom
The MiniCMIT, CMIT 5 and SuperCMIT
(ch2) have identical frequency response.
Furthermore, the MiniCMIT and CMIT 5
have circuitry with similar characteristics,
such that the microphones can be interchanged without altering the sound.
(4)
(5)
0°
0 dB
dB
-10
-20
dB
-30
250
500
1000
2000 Hz
dB
180°
16
90°270°
4
8
kHz
MiniCMIT, CMIT 5, SuperCMIT (ch2)
SCHOEPS GmbH · Karlsruhe, Germany · www.schoeps.de · www.facebook.com/SchoepsMics
Page 3
SuperCMIT
Das SuperCMIT hat zusätzlich zum
Richtrohr eine zweite Kapsel. Zusammen
mit einem DSP-Algorithmus erreicht es
damit eine höhere Richtwirkung und
das – was bisher nicht möglich war – bis
zu tiefsten Frequenzen. Damit bietet es
dem Toningenieur vollkommen neue
Möglichkeiten.
• hohe Richtwirkung, die bis zu tiefsten Frequenzen reicht; damit ist es
auch langen Richtrohren überlegen
• transparente SCHOEPS-Klangqualität, kombiniert mit digitalem
Algorithmus von ILLUSONIC
• digitales Mikrofon nach AES42
Mode 1 mit zwei Ausgangskanälen: auf dem zweiten Kanal wird
das unbearbeitete Richtrohrsignal
ausgegeben.
• mittlere (Preset 1) und extreme (Preset 2) Steigerung der Richtwirkung.
Preset 2 ist für Spezialanwendungen
vorbehalten – Klangeinbußen sind
möglich.
The SuperCMIT uses two capsules and
digital signal processing to offer greater
directivity, across a wider range of
frequencies, than ever before. It thus
offers entirely new possibilities for the
recording engineer.
• Enhanced directivity that extends to
low frequencies; far superior to any
long shotgun
• Transparent SCHOEPS sound quality
combined with digital algorithms
from ILLUSONIC
• AES42 digital microphone, Mode 1,
with two-channel output: The
extra-high-directivity signal is on one
channel, while the signal from the
primary transducer (equivalent to
CMIT 5 or MiniCMIT) is on the other
• Two presets control the degree of
processing. Preset 1 (see below) is
the normally recommended setting.
Preset 2 is quite extreme, and is
provided for special applications
in which an occasional processing
artifact would be allowable.
Attenuation of diffuse sound (”directivity index”) at low and medium frequencies
250
500
1000
2000 Hz
0°
0 dB
dB
-10
-20
dB
-30
dB
180°
SuperCMIT (ch1) Preset 1
16
90°270°
4
8
kHz
250
500
1000
2000 Hz
SuperCMIT (ch1) Preset 2
0°
0 dB
dB
-10
-20
dB
-30
dB
180°
SCHOEPS GmbH · Phone: +49 721 943 20-0 · www.schoeps.de · [email protected]
16
90°270°
4
8
kHz
Page 4
Vergleich / Comparison
MiniCMIT CMIT 5 SuperCMIT
Dimensions Length 151 mm 251 mm 280 mm
Diameter 21 mm 21 mm 21 mm
Weight 78 g 95 g 112 g
Filters Low cut lter xed, 70 Hz, 24 dB/oct. switchable, 80 Hz, 18 dB/oct. switchable, 80 Hz, 18 dB/oct.
High shelf lter - switchable, +5 dB at 10 kHz switchable, +5 dB at 10 kHz
Proximity lter - switchable, 300 Hz, 6 dB/oct. -
Filter status indicator - LED LED
Electrical properties Powering standard / Valid range P48 / >24 V, P12 / >11 V P48 / >34 V AES42 / >6 V
SCHOEPS RFI Shield* Yes Yes Yes, highest immunity
Current consumption 2.3 mA (P48) 4.4 mA (P48) 170 mA
Sensitivity 16.5 mV/Pa 16.5 mV/Pa -31 dBFS at 1 Pa
Max. SPL (1 kHz, THD <0.5%)
Output impedance / Maximum cable length
Equivalent noise 14 dB-A / 24 dB-CCIR (P48) 14 dB-A / 24 dB-CCIR (P48)
Output format XLR-3M, analog, 1 channel XLR-3M, analog, 1 channel
130 dB (P48), 115 dB (P12) 132 dB (P48) 125 dB
100 Ω / >100 m 50 Ω / >400 m - / >200 m
Channel 1: 14 dB-A / 27 dB-CCIR
Channel 2: 16 dB-A / 28 dB-CCIR
XLR-3M, digital: AES42 Mode 1,
48 kHz, Channel 1: SuperCMIT
Channel 2: Unprocessed shotgun
*Products featuring the SCHOEPS “RFI Shield“ are protected from a broad range of possible sources of electrical
interference, as measured to very strict standards. See www.schoeps.de/rshield
Wann wende ich ein Mikrofon der
CMIT-Serie an?
SCHOEPS empehlt für die Anwendung in
kleineren Innenräumen oft ein frequenzunabhängiges Mikrofon wie z.B. die Superniere SCHOEPS MK / CCM 41. Diese Kapsel
erreicht einen sehr natürlichen Klang durch
die transparente Aufnahme der seitlich einfal-
lenden Reexionen.
MiniCMIT und CMIT 5 erreichen bei
hohen Frequenzen eine wesentlich höhere
Richtwirkung und werden deshalb besonders
dann empfohlen, wenn eine große Dämpfung seitlich eintreffenden Schalls gewünscht
wird, also z.B. bei Anwendungen im Außenbereich oder in größeren Studios. Durch ihre
hervorragenden Eigenschaften erreichen sie
im Diffusfeld einen transparenten Klang bei
gleichzeitig hoher Richtwirkung.
Wird noch mehr Dämpfung von
Off-Axis-Geräuschen oder diffusen Störgeräuschen benötigt, empfehlen wir das
SuperCMIT. Es wird meist für O-Ton beim
Film eingesetzt, aber auch auf der Theaterbühne oder für Sport-Broadcast.
When should a CMIT-series microphone
be used?
For use in smaller indoor spaces, SCHOEPS
often recommends a microphone such as
the MK 41 / CCM 41 supercardioid, with
frequency response that is consistent for
all angles of sound incidence. This capsule
achieves very natural sound quality no matter
how much reected sound may be present in
the room.
The MiniCMIT and CMIT 5, on the other
hand, offer increased directivity at high
frequencies, and would be recommended
particularly in order to increase the suppression of sound arriving from the sides,
e.g. outdoors or in larger studios. With their
excellent diffuse-eld pickup characteristics,
they combine transparent sound quality with
high directivity.
If even greater suppression of off-axis
noise or diffuse sources of noise is required,
we recommend the SuperCMIT. It is used
mainly for feature lm sound, but also on the
theatrical stage and for sports broadcasting.
Lieferumfang / Included items
BILD_ Etui neu und W 140 blau!!
Alle Richtrohre der CMIT Serie werden mit
Klammer, Schaumstoff-Windschutz und
Holzetui ausgeliefert.
Zahlreiche Zubehörteile sind erhältlich.
All shotgun microphones are delivered with
a stand clamp, a foam windscreen and a
wooden case.
A wide range of further accessories is also
available.
SCHOEPS GmbH · Karlsruhe, Germany · www.schoeps.de · www.facebook.com/SchoepsMics
V1.2 25.10.2016
Page 5
Windscreens & Suspensions for the CMIT Series
nd out more: www.schoeps.de/cmitacc
Indoor
Rycote Invision
for MiniCMIT: INV-6 No. RYC-041106
for CMIT 5: INV-7 No. RYC-041107
Outdoor
CINELA Pianissimo
for MiniCMIT: No. CIN-PIANI-1-MiniCMIT
for MiniCMIT M/S: No. CIN-PIANI-2-MiniCMIT
for MiniCMIT Dbl. M/S: No. CIN-PIANI-3-MiniCMIT
CINELA E-OSIX CMIT
for CMIT 5,
for SuperCMIT: No. CIN-E-OSIX-CMIT
CINELA Piano PIA-1
for CMIT 5,
for SuperCMIT: No. CIN-PIA-1
Rycote Softie Lyre Mount
for CMIT 5,
for SuperCMIT: No. RYC-033702
Rycote Super-Softie
for CMIT 5,
for SuperCMIT: No. RYC-033202
CINELA Piano PIA-2/3
for CMIT 5 M/S: No. CIN-PIA-2
for CMIT 5 Dbl. M/S: No. CIN-PIA-3
Rycote (OEM) Modular Windshields
for MiniCMIT: WSR MiniCMIT No. RYC-086072
for CMIT 5: WSR 3 CMIT U No. 172401
for CMIT 5 M/S: WSR MS CMIT LU No. 174404
for SuperCMIT: WSR SuperCMIT U No. 172402
SCHOEPS GmbH · Karlsruhe, Germany · www.schoeps.de · www.facebook.com/SchoepsMics
Rycote Cyclone Small/Medium/Large
for MiniCMIT: No. RYC-089103
for CMIT 5: No. RYC-089102
for SuperCMIT: No. RYC-089101
V1.1 25.10.16
