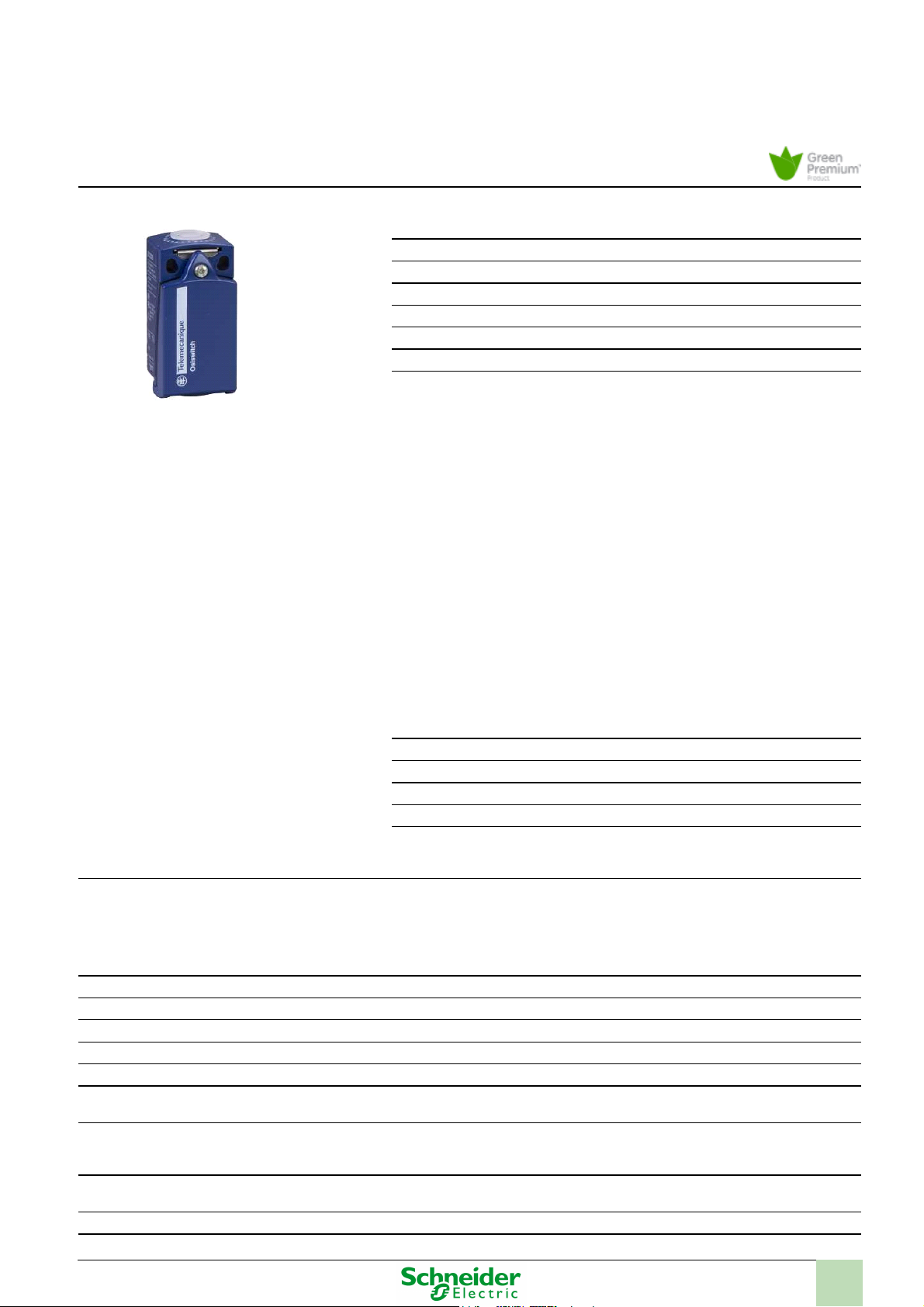

Produktdatenblatt
Technische Daten
ZCD21
ZCD
-Positionsschaltergehäuse, kompakt, 1Ö+1S,
Sprungfunktion
Hauptkenndaten
Produktserie
OsiSense XC
Name der Reihe
Standard Kompakt
Produkt oder Komponententyp
Positionsschaltergehäuse
Kurzbezeichnung des Geräts
ZCD
Design
Kompakt
Gehäusetyp
Befestigt
Zugehöriger Kopf
ZCE01
ZCE02
ZCE05
ZCE06
ZCE07
ZCE08
ZCE09
ZCE10
ZCE11
ZCE13
ZCE14
ZCE21
ZCE24
ZCE27
ZCE28
ZCE29
ZCE62
ZCE63
ZCE64
ZCE65
ZCE66
ZCE67
ZCEH0
ZCEH2
Gehäusematerial
Zamak
Anzahl der Pole
2
Aufbau und Typ des Anschlusses
1Ö+1S
Betrieb der Kontakte
Mit Sprungfunktion
Zusatzdaten
Zugehörige Anschlusskomponente
ZCDEF12
ZCDEG11
ZCDEG13
ZCDEN12
ZCDEP16
ZCDEP20
Elektrische Verbindung
Schraubklemmenanschluss, Klemmkapazität: 1 x 0,34-2 x 1,5 mm²
Kontaktisolationsform
Zb
Material der Kontakte
Versilberte Kontakte
Positivöffnung
Mit
Minimale Betätigungsgeschwindigkeit
0,01 m/s
Kontaktcodebezeichnung
B300, AC-15 (Ue = 240 V, Ie = 1,5 A) entspricht EN/IEC 60947-5-1 Anhang A
R300, DC-13 (Ue = 250 V, Ie = 0,1 A) entspricht EN/IEC 60947-5-1 Anhang A
Nennisolationsspannung Ui
500 V Verschmutzungsgrad 3 entspricht IEC 60947-1
300 V entspricht UL 508
300 V entspricht CSA C22.2 No 14
Bemessungsstoßspannungsfestigkeit [Uimp]
6 kV entspricht IEC 60664
6 kV entspricht IEC 60947-1
Kurzschlussschutz
10 A von gG Patrone Sicherung
1 / 2
Die in dieser Dokumentation bereitgestellten Informationen beinhalten allgemeine Beschreibungen und/oder technische Daten und Leistungsmerkmale der entsprechenden Produkte.
Diese Dokumentation ist nicht als Ersatz für eine Eignungsbestimmung gedacht und darf nicht dazu verwendet werden, die Eignung oder Zuverlässigkeit dieser Produkte für spezifische Benutzeranwendungen zu bestimmen.
Jeder Benutzer oder Integrator ist verpflichtet, geeignete und vollständige Risikoanalysen, Evaluierungen und Tests der Produkte im Hinblick auf die jeweilige spezifische Anwendung oder Verwendung durchzuführen. .
Weder Schneider Electric Industries SAS noch seine angegliederten Unternehmen sind für den fehlerhaften Gebrauch oder Missbrauch der gelieferten Informationen verantwortlich oder haftbar zu machen.
Page 2
Elektrische Lebensdauer
5000000 Zyklen, DC-13 120 V, 4 W, Betriebsgeschwindigkeit: < 60 cyc/mn,
Belastungsfaktor: 0.5 entspricht IEC 60947-5-1 Anhang C
5000000 Zyklen, DC-13 24 V, 10 W, Betriebsgeschwindigkeit: < 60 cyc/mn,
Belastungsfaktor: 0.5 entspricht IEC 60947-5-1 Anhang C
5000000 Zyklen, DC-13 48 V, 7 W, Betriebsgeschwindigkeit: < 60 cyc/mn,
Belastungsfaktor: 0.5 entspricht IEC 60947-5-1 Anhang C
Breite
31 mm
Höhe
65 mm
Tiefe
30 mm
Produktgewicht
0.14 kg
Umgebung
Produktkompatibilität
XCKD
Umgebungstemperatur bei Betrieb
-25...70 °C
Umgebungstemperatur bei Lagerung
-40...70 °C
Nachhaltigkeit
Grad der Umweltverträglichkeit
Green-Premium-Produkt
ROHS
Konform - seit 0928 - Schneider Electric-Konformitätserklärung
REACH
Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert
Entsorgungshinweise
Keine spezifischen Recyclingtätigkeiten erforderlich
