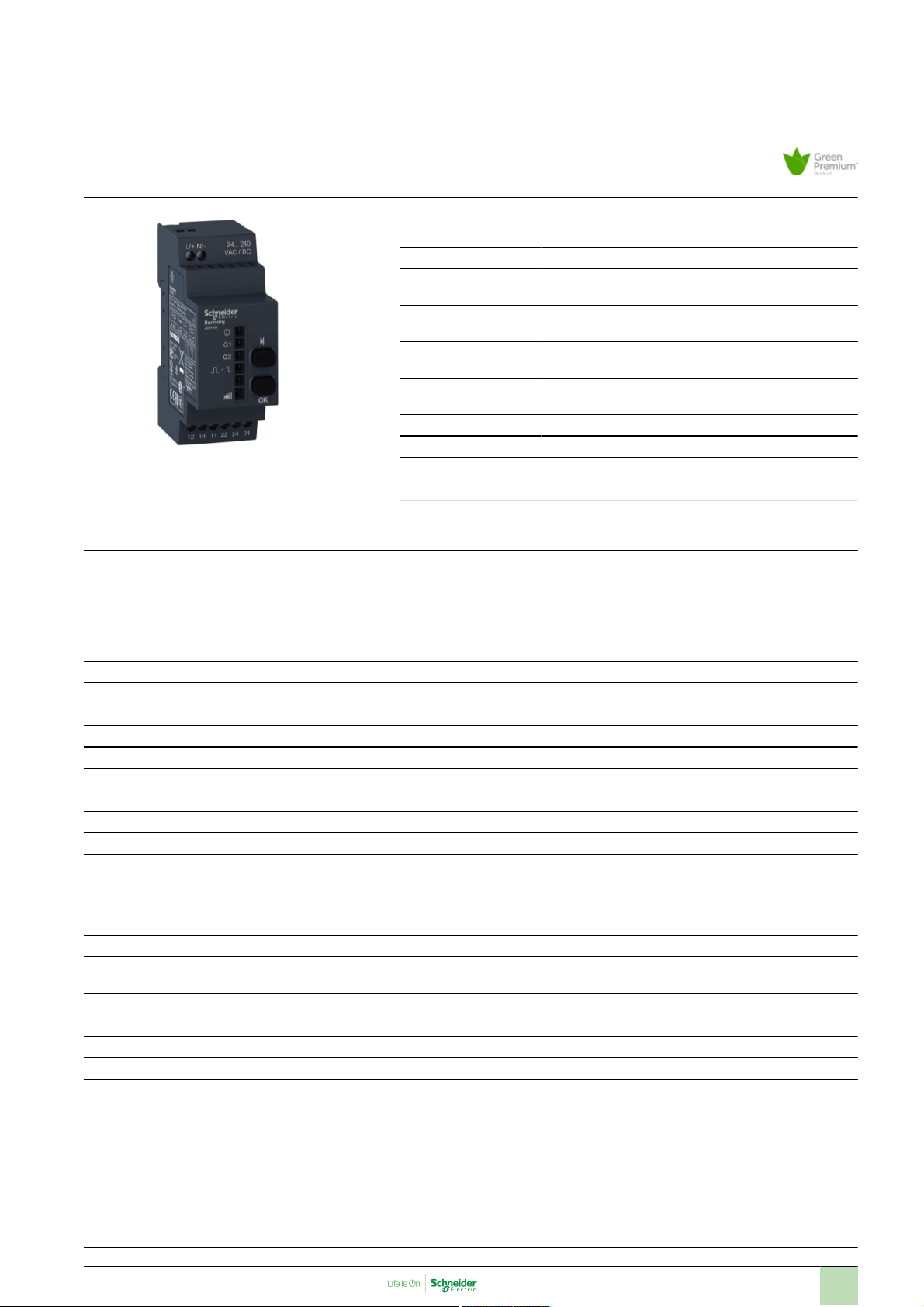

Produktdatenblatt

Eigenschaften

ZBRRD

Programmierbarer Receiver, 2 Relais, 24-240V AC/DC, 2 Drucktaster, 6 LEDs

Hauptmerkmale

Produktserie Harmony Produkt oder

Komponententyp Kurzbezeichnung des

Geräts Produktspezifische

Anwendung Funktion des Relais Bistabil

Rückstellzeit 2ms Zeitverzögerung Übertragungsfrequenz 2405MHz Schadstoffklasse 5M00G7W Antennentyp Ungerichtet

Programmierbarer Empfänger

ZBRRD

Betätigerschnittstelle

Monostabil

Zusatzmerkmale

Nennausgangsstrom 0,3A bei 48 V DC entspricht EN/IEC 60947-5-1

Ausgangstyp 2 Relais Ausgangskontakte 2 W Eingang/Ausgang-Isolation Galvanische Trennung Zeitverzögerungsbereich 0,5 s (Toleranz: - 15 - 15 %) Schaltleistung in VA 1250VA Maximaler Schaltstrom 5mA AC/DC Maximale Schaltspannung 250V AC/DC Nennhilfsspannung [UH,nom] 24-240 V AC/DC 50/60 Hz -10 - +10 % Kommunikationsprotokoll Zigbee grüne Energie bei 2,4GHz entspricht IEEE 802.15.4 Maximaler Schaltabstand 100M im freien Feld

Reaktionszeit < 30 ms nachdem der Sender klickt Anwendungskategorie AC-15: B300 entspricht EN/IEC 60947-5-1

Leistungsaufnahme in W 4W AC/DC Ausschaltvermögen 15W Ausschaltvermögen 750VA Steuerkreisfrequenz 50-60 Hz +/-10 % Kurzschlussschutz 0,4A Sicherung Typ flinke Feinsicherung Betriebsposition Jede Position ohne Lastminderung Elektrische Verbindung 1 Leiterkabel 0,14…2,5mm² - AWG 26-AWG 14 - starr - ohne Aderendhülse

Dec 10, 2020

3A bei 24 V DC entspricht UL 508 1,5A bei 240 V AC entspricht EN/IEC 60947-5-1 3A bei 120 V AC entspricht EN/IEC 60947-5-1 3A bei 240 V AC entspricht UL 508 3A bei 24 V DC entspricht CSA C22.2 No 14 3A bei 240 V AC entspricht CSA C22.2 No 14

25M Sender in einem Kunststoffgehäuse Typ XAL D und Empfänger in einem Metallgehäuse 40m Sender in GehäuseTyp XAL D, Empf. in Metallgeh. + Verwendung einer Relaisantenne

DC-12 entspricht EN/IEC 60947-5-1

entspricht IEC 60947-1 2 Kabel mit Leitern 0,14…1,5mm² - AWG 26-AWG 16 - starr - ohne Aderendhülse entspricht IEC 60947-1 1 Leiterkabel 0,14…4mm² - AWG 26-AWG 12 - flexibel - mit Aderendhülse entspricht IEC 60947-1 2 Kabel mit Leitern 0,14…1,5mm² - AWG 26-AWG 16 - flexibel - mit Aderendhülse entspricht IEC 60947-1

Page 2

Anzugsmoment 0,5…1Nm entspricht EN/IEC 60947-1 Gehäusematerial Selbstverlöschender Kunststoff Status-LED 1 LED grün für Netz Ein

Montagehalterung 35 mm symmetrische DIN-Schiene entspricht EN/IEC 60715

Bemessungskurzzeit-Überschlagsspannung bei Betriebsfrequenz

Bemessungsstoßspannungsfestigkeit Uimp 4kV Stoßspannungsfestigkeit 1KV Differentialbetrieb entspricht IEC 61000-4-5

Max. Leistungsaufnahme in W 1mW Anzahl von Kanälen 1 Modulationstechnik O-QPSK Bandbreite 5MHz Antennenverstärkung 0dBi Breite 36mm Höhe 108mm Tiefe 75mm Produktgewicht 0,13kg

2 LEDs grün für Relais EIN 2 LEDs grün für Betriebsmodus 1 LED grün und gelb für Empfangssignal

Montageplatte 1,5 kV 50 Hz entspricht EN/IEC 60947-5-1

2kV Gleichtakt entspricht IEC 61000-4-5

Montage

Normen CSA C22.2 No 14

Funkvereinbarung RSS

Produktzertifizierungen CCC

Kennzeichnung CE Umgebungstemperatur bei Lagerung -40…70°C Relative Feuchtigkeit 90% bei -20…55°C, ohne Kondensation entspricht ETSI EN 300 440-1 Vibrationsfestigkeit +/- 7,5 mm (f= 5…14Hz) entspricht IEC 60068-2-6

Stoßfestigkeit 10 gn (Dauer = 16ms) für 6000 Stöße entspricht IEC 60068-2-27 Schutzart (IP) IP20 (Gehäuse) entspricht IEC 60529

Verschmutzungsgrad 2 entspricht IEC 60664-1 Überspannungskategorie II entspricht IEC 60664-1 Isolationswiderstand > 500 MOhm bei 500 V DC entspricht NF C 20-030 Nennisolationsspannung Ui 250V entspricht IEC 60664-1

EN/IEC 60947-5-1 UL 508 EN/IEC 60947-1

SRRC ANATEL ARIB T66 FCC ICASA

UL GOST CSA C-Tick

2 gn (f= 8…150Hz) entspricht IEC 60068-2-6

IP20 (Klemmen)

Page 3

Elektromagnetische Verträglichkeit Störfestigkeit für Industrieumgebungen entspricht EN/IEC 61000-6-2

Elektrische Lebensdauer 100000Zyklen Mechanische Lebensdauer 1000000Zyklen

Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht CISPR22 Elektrische Entladungsfestigkeitsprüfung - Teststufe: 8 kV (in Umgebungsluft (in isolierteilen Bereichen)) entspricht IEC 61000-4-2 Elektrische Entladungsfestigkeitsprüfung - Teststufe: 6 kV (bei Kontakt (bei Metallteilen)) entspricht IEC 61000-4-2 Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 - 2000 MHz) entspricht IEC 61000-4-3 Suszeptibilität gegen elektromagnetische Felder - Teststufe: 3 V/m (80 - 2700 MHz, Abstand = 20 m) entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV (Relaisleiter) entspricht IEC 61000-4-4 Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV (Spannungsversorgungsleiter) entspricht IEC 61000-4-4 1,2/50 µs Schockwellen-Störfestigkeitsprüfung - Teststufe: 1 kV (Differentialbetrieb) entspricht IEC 61000-4-5 1,2/50 µs Schockwellen-Störfestigkeitsprüfung - Teststufe: 2 kV (Gleichtakt) entspricht IEC 61000-4-5 Leitungsgebundene HF-Störungen - Teststufe: 10 V entspricht IEC 61000-4-6 Störfestigkeit gegen Mikrounterbrechungen und Spannungsabfälle - Teststufe: 10 ms entspricht IEC 61000-4-11 Abgestrahlte Emission entspricht ETSI EN 300 440-1 Leitungsgebundene Emission entspricht EN 300-489-1 Leitungsgebundene Emission entspricht ETSI EN 300 489-3 Abgestrahlte Emission entspricht ETSI EN 300 440-2

Verpackungseinheiten

Verpackungstyp VPE1 PCE Anzahl der Geräte pro Packung 1 Verpackungsgewicht (Lbs) 136g Höhe VPE1 4,5cm Breite VPE1 8cm Länge VPE1 9,5cm Gewicht VPE2 9,237kg

Nachhaltigkeit

Angebotsstatus nachhaltiges Produkt Green Premium Produkt REACh-Verordnung

EU-RoHS-Richtlinie

Quecksilberfrei Ja Informationen zu RoHS-Ausnahmen

RoHS-Richtlinie für China

Umweltproduktdeklaration

Circular Econmomy-Eignung

WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der

REACh-Deklaration

Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-

Deklaration

RoHS-Erklärung Für China

Produktumweltprofil

Entsorgungsinformationen

Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.

Vertragliche Gewährleistung

Garantie 18 months
