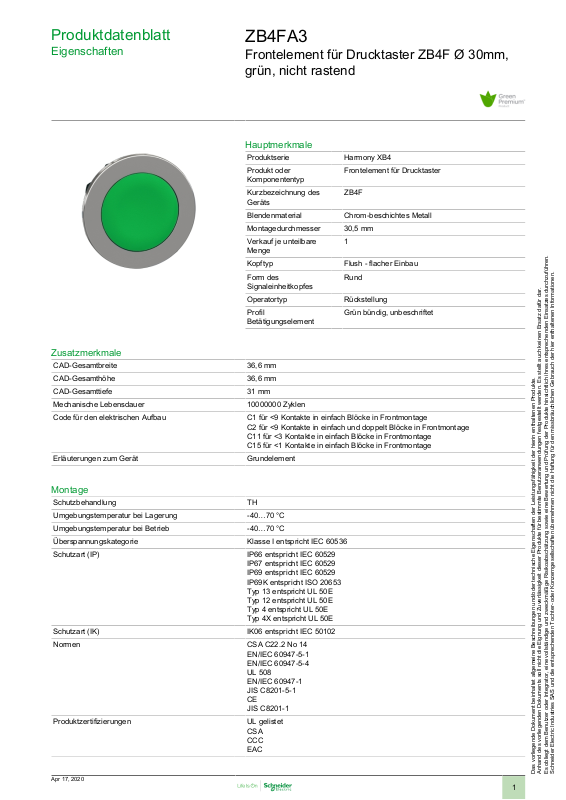

Produktdatenblatt
Eigenschaften
ZB4FA3
Frontelement für Drucktaster ZB4F Ø 30mm,
grün, nicht rastend
Hauptmerkmale
Produktserie Harmony XB4
Produkt oder
Komponententyp
Kurzbezeichnung des
Geräts
Blendenmaterial Chrom-beschichtes Metall
Montagedurchmesser 30,5mm
Verkauf je unteilbare
Menge
Kopftyp Flush - flacher Einbau
Form des
Signaleinheitkopfes
Operatortyp Rückstellung
Profil
Betätigungselement
Frontelement für Drucktaster
ZB4F
1
Rund
Grün bündig, unbeschriftet
Zusatzmerkmale
CAD-Gesamtbreite 36,6mm
CAD-Gesamthöhe 36,6mm
CAD-Gesamttiefe 31mm
Mechanische Lebensdauer 10000000Zyklen
Code für den elektrischen Aufbau C1 für <9 Kontakte in einfach Blöcke in Frontmontage
Erläuterungen zum Gerät Grundelement
C2 für <9 Kontakte in einfach und doppelt Blöcke in Frontmontage
C11 für <3 Kontakte in einfach Blöcke in Frontmontage
C15 für <1 Kontakte in einfach Blöcke in Frontmontage
Montage
Schutzbehandlung TH
Umgebungstemperatur bei Lagerung -40…70°C
Umgebungstemperatur bei Betrieb -40…70°C
Überspannungskategorie Klasse I entspricht IEC 60536
Schutzart (IP) IP66 entspricht IEC 60529
Schutzart (IK) IK06 entspricht IEC 50102
Normen CSA C22.2 No 14
Produktzertifizierungen UL gelistet
IP67 entspricht IEC 60529
IP69 entspricht IEC 60529
IP69K entspricht ISO 20653
Typ 13 entspricht UL 50E
Typ 12 entspricht UL 50E
Typ 4 entspricht UL 50E
Typ 4X entspricht UL 50E
EN/IEC 60947-5-1
EN/IEC 60947-5-4
UL 508
EN/IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
CSA
CCC
EAC
Apr 17, 2020
1
Page 2
Vibrationsfestigkeit 5 gn (f= 10…500Hz) entspricht IEC 60068-2-6
Stoßfestigkeit 30 gn (Dauer = 18ms) für Sinushalbwellenbeschleunigung entspricht IEC
25 mm Spitze zu Spitze (f= 2…10Hz) entspricht IEC 60068-2-6
60068-2-27
50 gn (Dauer = 11ms) für Sinushalbwellenbeschleunigung entspricht IEC
60068-2-27
25 gn (Dauer = 6ms) für 1000 Stöße auf jeder Achse entspricht IEC 60068-2-27
Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
REACh-Verordnung
Frei von REACh-SVHC Ja
EU-RoHS-Richtlinie
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Informationen zu RoHS-Ausnahmen
RoHS-Richtlinie für China
Umweltproduktdeklaration
Circular Econmomy-Eignung
REACh-Deklaration
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-
Deklaration
Ja
RoHS-Erklärung Für China
Produktumweltprofil
Entsorgungsinformationen
Vertragliche Gewährleistung
Garantie 18 months
