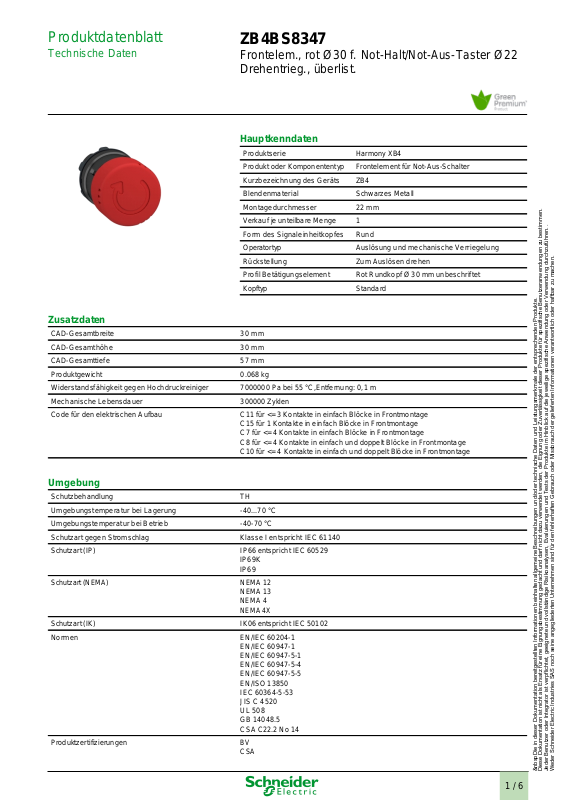

Produktdatenblatt
Technische Daten

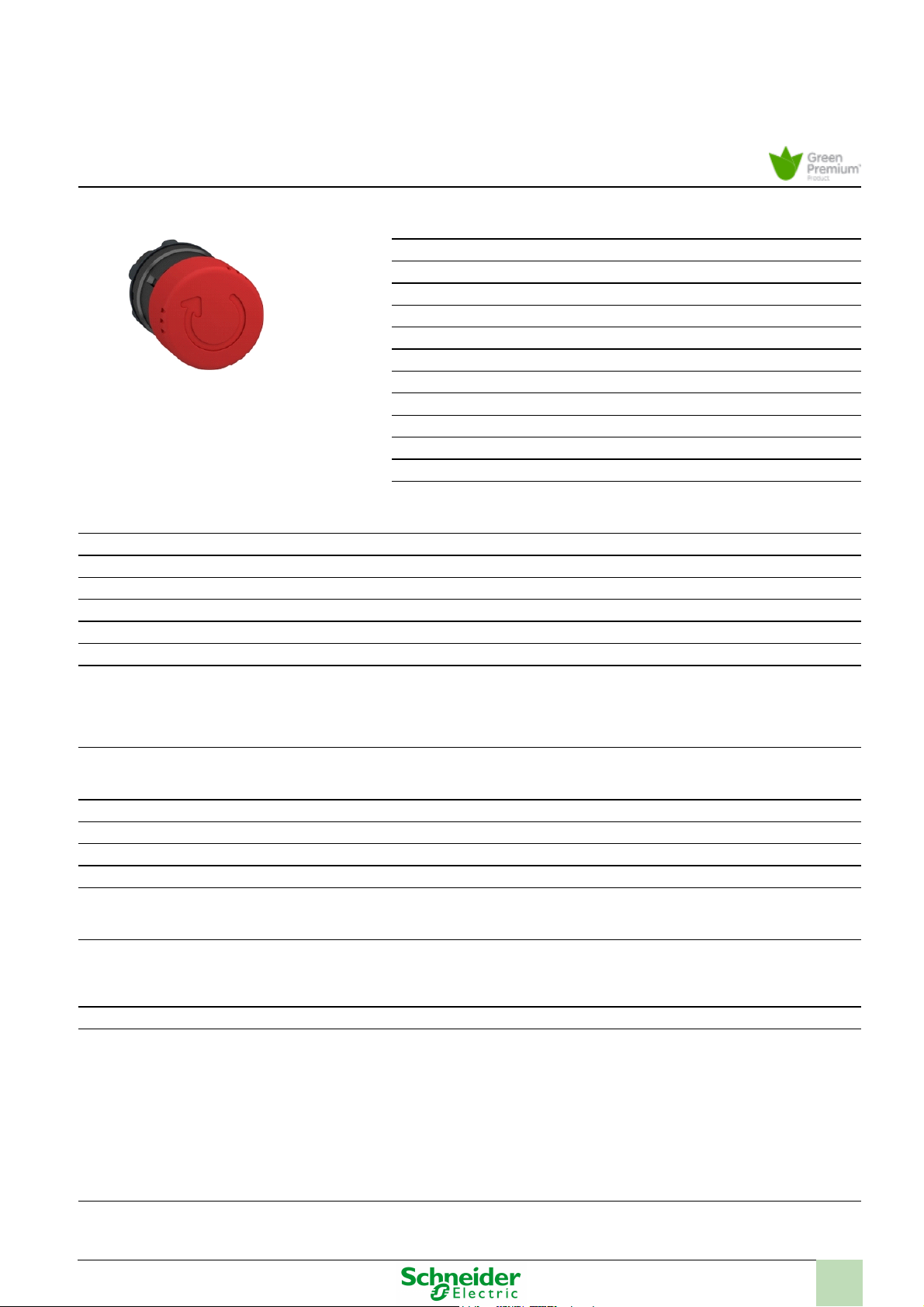

ZB4BS8347
Frontelem., rot Ø30 f. Not-
Halt/Not-Aus
-Taster Ø22
Drehentrieg., überlist.
Hauptkenndaten
Produktserie
Harmony XB4
Produkt oder Komponententyp
Frontelement für Not-Aus-Schalter
Kurzbezeichnung des Geräts
ZB4
Blendenmaterial
Schwarzes Metall
Montagedurchmesser
22 mm
Verkauf je unteilbare Menge
1
Form des Signaleinheitkopfes
Rund
Operatortyp
Auslösung und mechanische Verriegelung
Rückstellung
Zum Auslösen drehen
Profil Betätigungselement
Rot Rundkopf Ø 30 mm unbeschriftet
Kopftyp
Standard
Zusatzdaten
CAD-Gesamtbreite
30 mm
CAD-Gesamthöhe
30 mm
CAD-Gesamttiefe
57 mm
Produktgewicht
0.068 kg
Widerstandsfähigkeit gegen Hochdruckreiniger
7000000 Pa bei 55 °C,Entfernung: 0,1 m
Mechanische Lebensdauer
300000 Zyklen
Code für den elektrischen Aufbau
C11 für <= 3 Kontakte in einfach Blöcke in Frontmontage
C15 für 1 Kontakte in einfach Blöcke in Frontmontage
C7 für <= 4 Kontakte in einfach Blöcke in Frontmontage
C8 für <= 4 Kontakte in einfach und doppelt Blöcke in Frontmontage
C10 für <= 4 Kontakte in einfach und doppelt Blöcke in Frontmontage
Umgebung
Schutzbehandlung
TH
Umgebungstemperatur bei Lagerung
-40...70 °C
Umgebungstemperatur bei Betrieb
-40-70 °C
Schutzart gegen Stromschlag
Klasse I entspricht IEC 61140
Schutzart (IP)
IP66 entspricht IEC 60529
IP69K
IP69
Schutzart (NEMA)
NEMA 12
NEMA 13
NEMA 4
NEMA 4X
Schutzart (IK)
IK06 entspricht IEC 50102
Normen
EN/IEC 60204-1
EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
EN/IEC 60947-5-5
EN/ISO 13850
IEC 60364-5-53
JIS C 4520
UL 508
GB 14048.5
CSA C22.2 No 14
Produktzertifizierungen
BV
CSA
1 / 6
Die in dieser Dokumentation bereitgestellten Informationen beinhalten allgemeine Beschreibungen und/oder technische Daten und Leistungsmerkmale der entsprechenden Produkte.
Diese Dokumentation ist nicht als Ersatz für eine Eignungsbestimmung gedacht und darf nicht dazu verwendet werden, die Eignung oder Zuverlässigkeit dieser Produkte für spezifische Benutzeranwendungen zu bestimmen.
Jeder Benutzer oder Integrator ist verpflichtet, geeignete und vollständige Risikoanalysen, Evaluierungen und Tests der Produkte im Hinblick auf die jeweilige spezifische Anwendung oder Verwendung durchzuführen. .
Weder Schneider Electric Industries SAS noch seine angegliederten Unternehmen sind für den fehlerhaften Gebrauch oder Missbrauch der gelieferten Informationen verantwortlich oder haftbar zu machen.
Page 2
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL gelistet
Vibrationsfestigkeit
5 gn (f = 2...500 Hz) entspricht IEC 60068-2-6
Stoßfestigkeit
30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-227
50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-227
Nachhaltigkeit
Grad der Umweltverträglichkeit
Green-Premium-Produkt
ROHS
Konform - seit 0627 - Schneider Electric-Konformitätserklärung
REACH
Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert
Umgebungsbedingungen Produkt
Verfügbar
Entsorgungshinweise
Keine spezifischen Recyclingtätigkeiten erforderlich

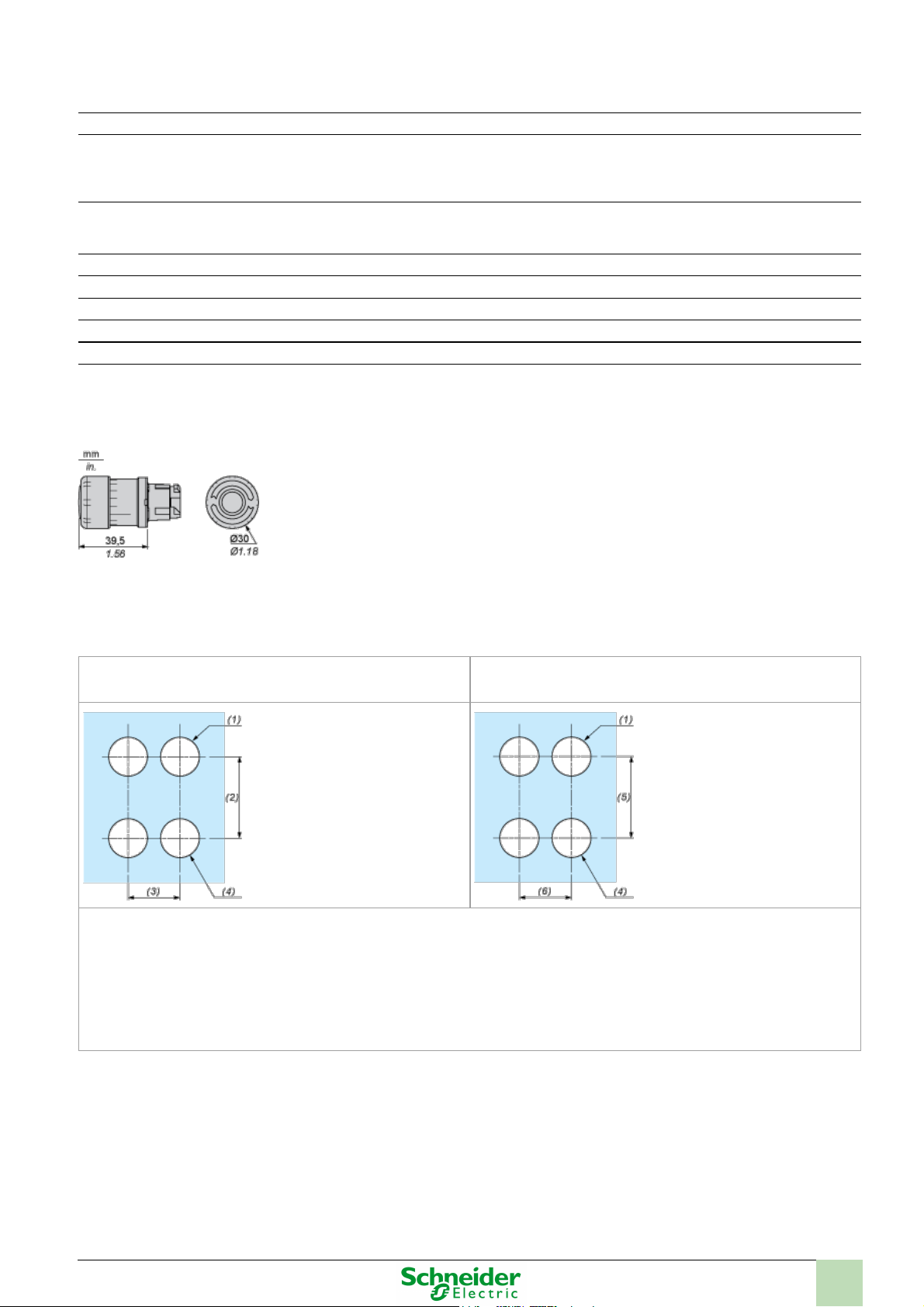

Abmessungen
Schalttafelausschnitte für Drucktaster, Schalter und Meldeleuchten (fertige Bohrungen,
installationsbereit)
Drucktaster, Schalter und Leuchtmelder für den Leiterplattenanschluss
Schalttafelausschnitte (Ansicht anwenderseitig)
Anschluss per Schraubklemmen, Steckanschluss oder auf
Leiterplatte
Anschluss über Faston-Steckverbinder
(1)
Durchmesser auf fertiger Schalttafel oder Montagehalterung
(2)
40 mm min. / 1,57 in. min.
(3)
30 mm min. / 1,18 in. min.
(4)
Ø 22,5 mm / 0,89 in. (Ø 22,3 mm
0
+0,4
/ 0,88 in. empfohlen
0
+0,016
)
(5)
45 mm min. / 1,78 in. min.
(6)
32 mm min. / 1,26 in. min.
2 / 6
Page 3

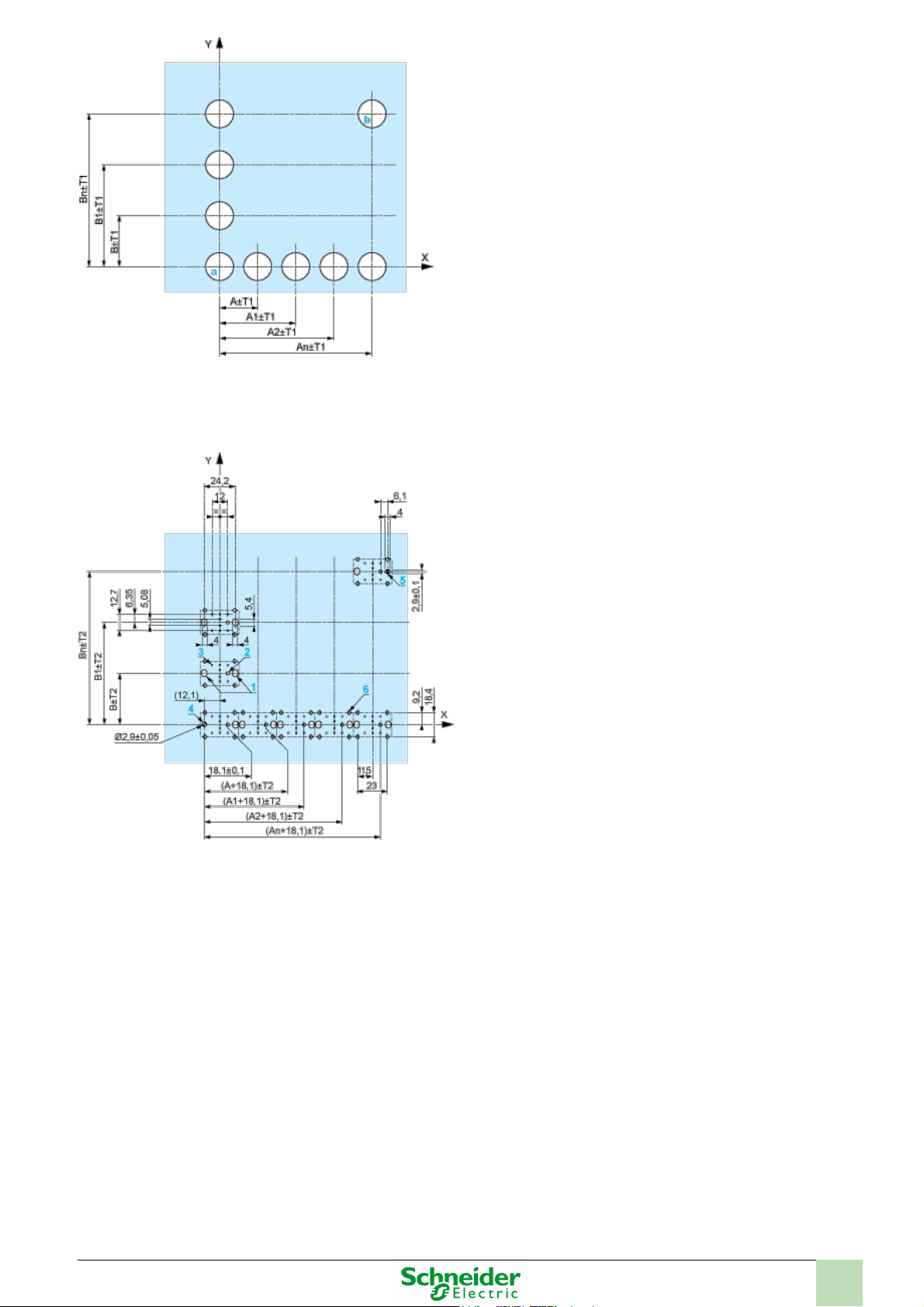

Bohrungen der Leiterplatte (Ansicht Elektroblock)
Abmessungen in mm
Abmessungen in in.
A :
30 mm min. / 1,18 in. min.
B :
40 mm min. / 1,57 in. min.
A :
30 mm min.
B :
40 mm min.
3 / 6
Page 4

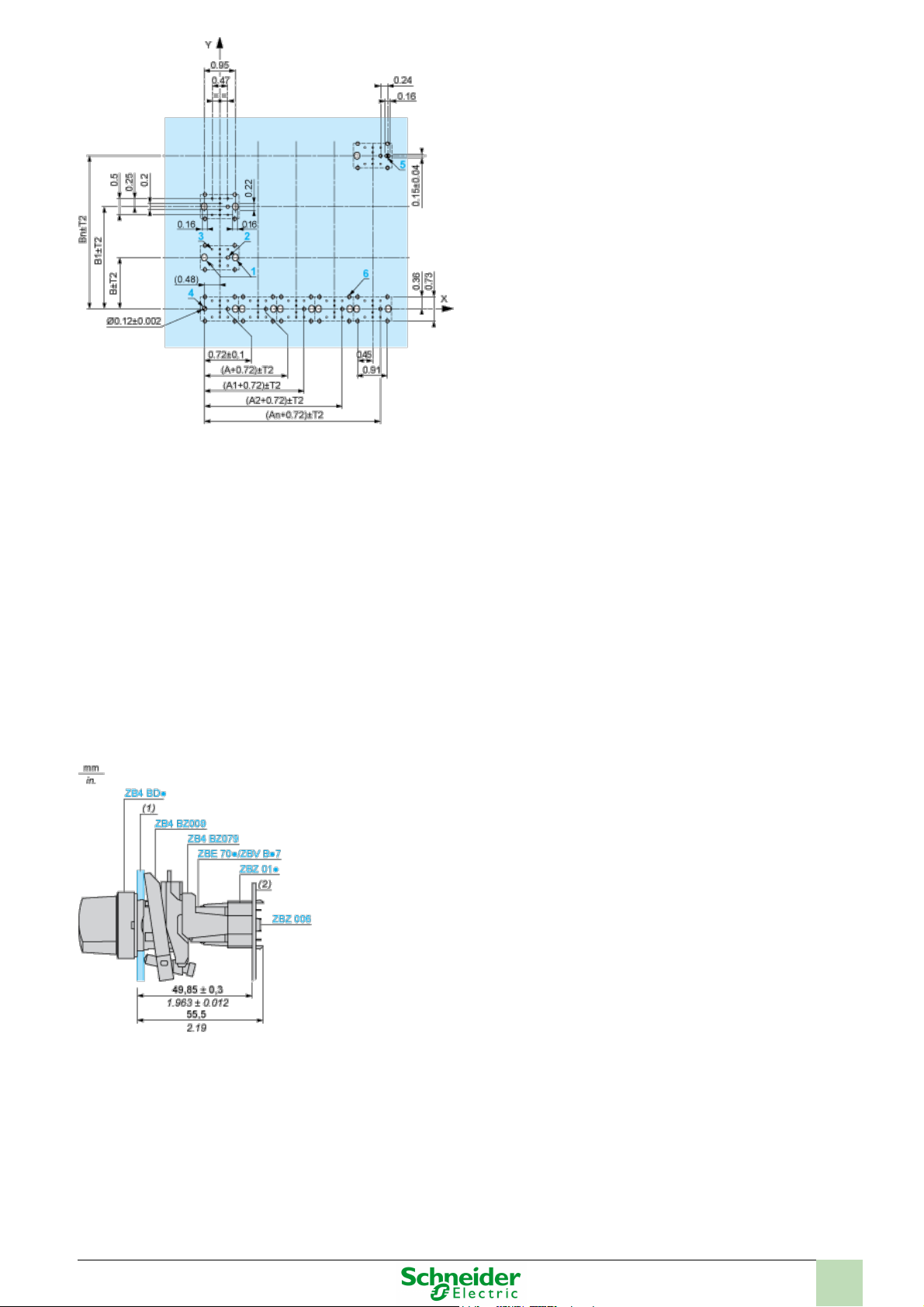

Allgemeine Toleranzen von Montageplatte und Leiterplatte
Die Summe der Toleranzen darf 0,3 mm / 0,012 in. nicht überschreiten: T1 + T2 = max. 0,3 mm
Vorsichtsmaßnahmen bei der Installation
l Minimale Stärke der Leiterplatte: 1,6 mm / 0,06 in.
l Durchmesser der Bohrung: 22,4 mm
±
0,1 / 0,88 in. ± 0,004
l
Orientierung des Befestigungsflansches ZB4 BZ009: ±
2° 30’ (
außer den mit a
und
b gekennzeichneten Bohrungen).
l Maximales Anzugsmoment der Schrauben ZBZ 006: max. 0,6 Nm (5,3 lbf
-
in)
l Es ist ein Befestigungsflansch ZB4 BZ079 mit Befestigungsschrauben vorzusehen:
» alle 90 mm / 3,54 in. in der Horizontalen (X) und alle 120 mm / 4,72 in. in der Vertikalen (Y).
» für jeden Wahlschalterkopf (ZB4 BD•, ZB4 BJ•, ZB4 BG•).
Die Bohrungsabstände mit den Markierungen a
und
b liegen einander diagonal gegenüber und müssen den Bohrungsabständen
4 und 5
entsprechen.
Montage des Adapters (Sockel) ZBZ 01
•
l
1
2 Langlochbohrungen für Befestigungsschrauben ZBZ 006
l
2
1 Bohrung Ø 2,4 mm ± 0,05 / 0,09 in. ±
0.002 für die Zentrierung des Adapters ZBZ 01
•
l
3
8 × Bohrungen Ø 1,2 mm / 0,05 in.
l
4
1 Bohrung Ø 2,9 mm ± 0,05 / 0,11 in. ± 0.002 zur Ausrichtung der Leiterplatte (mit Bohrung a)
l
5
1 Langlochbohrung zur Ausrichtung der Leiterplatte (mit Bohrung b)
A :
1,18 in. min.
B :
1,57 in. min.
(1)
Schalttafel
(2)
Leiterplatte
4 / 6
Page 5
l
6
4 Bohrungen Ø 2,4 mm / 0,09 in. zum Aufrasten des Adapters ZBZ 01•
Die Abmessungen An + 18,1 gehören zu den Bohrungen Ø 2,4 mm ± 0,05 / 0,09 in. für die Zentrierung des Adapters ZBZ 01•.

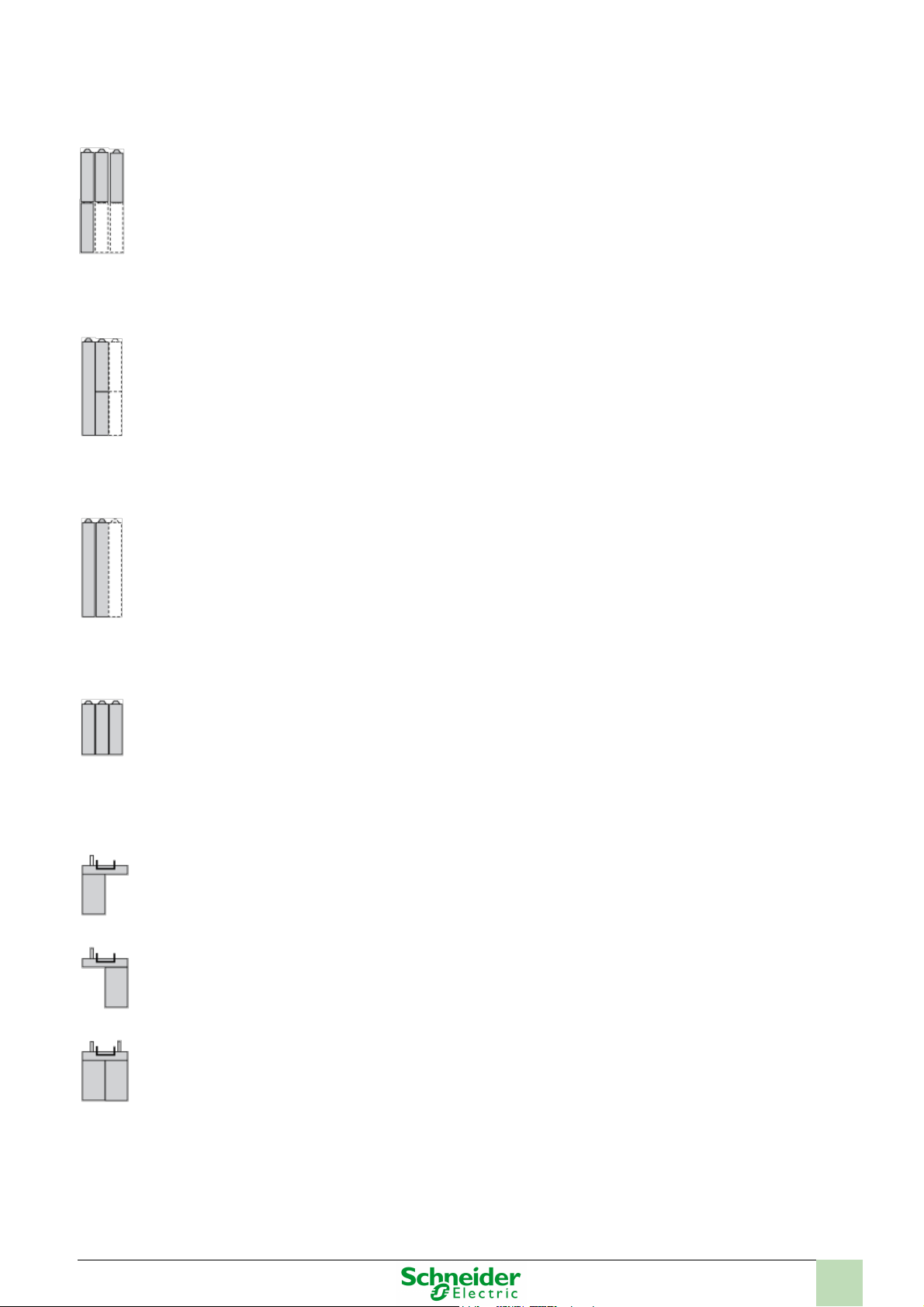

Elektrische Zusammensetzung entsprechend dem Code C7
Elektrische Zusammensetzung entsprechend dem Code C8
Elektrische Zusammensetzung entsprechend dem Code C10
Elektrische Zusammensetzung entsprechend den Codes C9, C11, SF1 und SR1
Elektrische Zusammensetzung entsprechend dem Code C15
1 N/O
1 N/C
1 N/O + N/C oder 1 N/O + N/O oder 1 N/C + N/C
Legende
Einzelkontakt
5 / 6
Page 6
Doppelkontakt
Leuchtbereich
Mögliche Position
6 / 6
