Allgemeine
Beschreibung

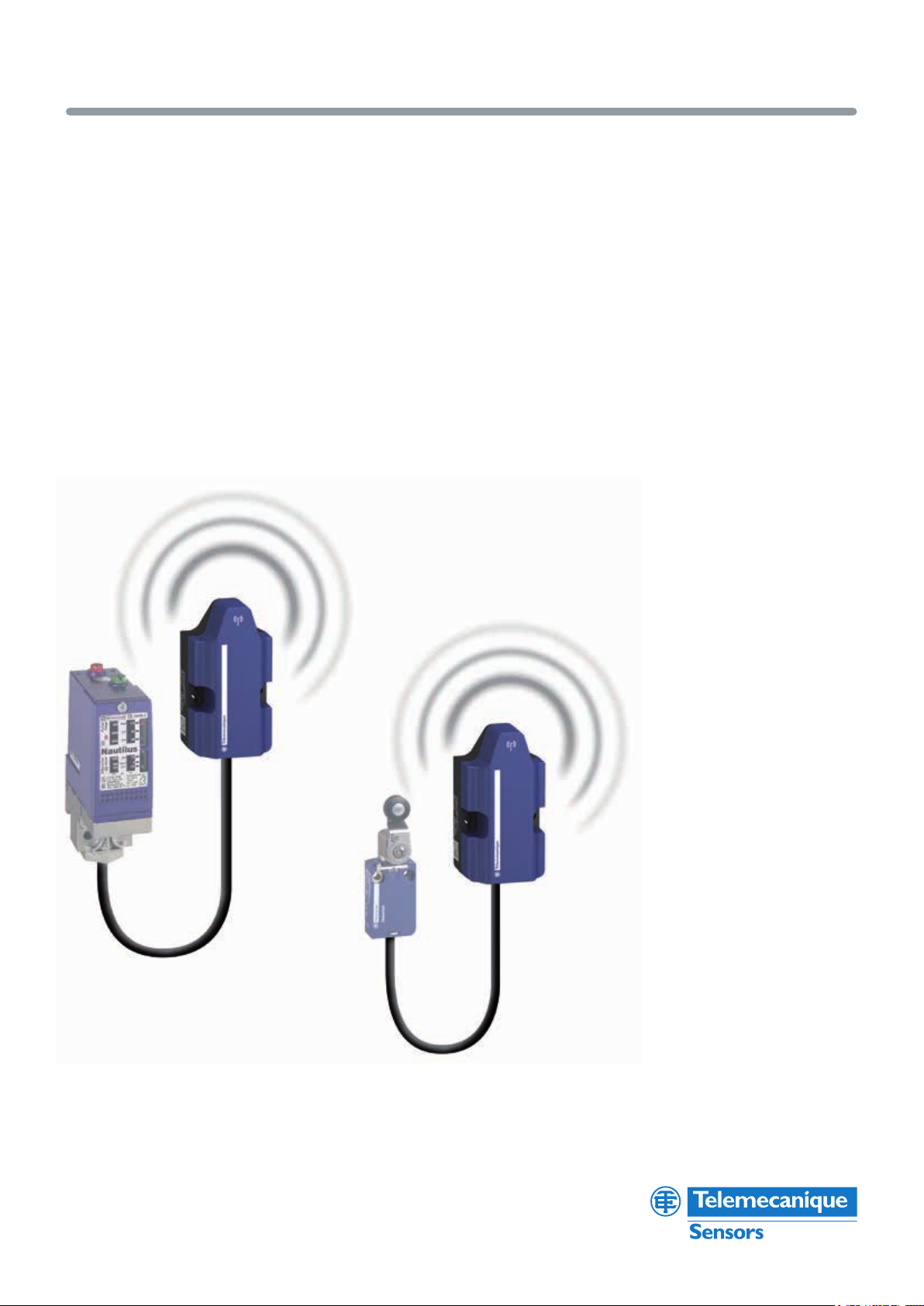

XIOT
Cloud-Sensor
Zur Fernüberwachung von Anlagen und Maschinen
XIOT
Cloud-Sensor
Cloud-Sensor XIOT
Hi er kli cken und das Video ansehen (1 Min. 30 s)
Ermöglicht den drahtlosen Datentransfer
in der EcoStruxure
*
Das Internet der Dinge (IoT) ist die Erweiterung des Internets auf vernetzte Geräte.
Telemecanique Sensors bietet eine drahtlose Lösung zur Erfassung der Daten von
weit entfernten Anlagen und Maschinen und zur Nutzung dieser Daten über das
Internet mit einem PC oder Mobilgerät.
Die Kommunikationslösung XIOT von Telemecanique Sensors (2) basiert auf der
Technologie LPWAN (Low Power Wide Area Network) von Sigfox.
Das Sigfox-Netzwerk gibt es in 32 Ländern. In Europa ist die Abdeckung bereits
sehr hoch.
Auch in den USA und im asiatisch-pazischen Raum wächst die Flächendeckung
schnell. Das Netzwerk nutzt Antennen mit einer Reichweite von ungefähr 50 km.
Die Karte auf der Sigfox Webseite bietet eine aktuelle Übersicht der abgedeckten
Flächen (siehe https://sigfox.com/en/coverage).

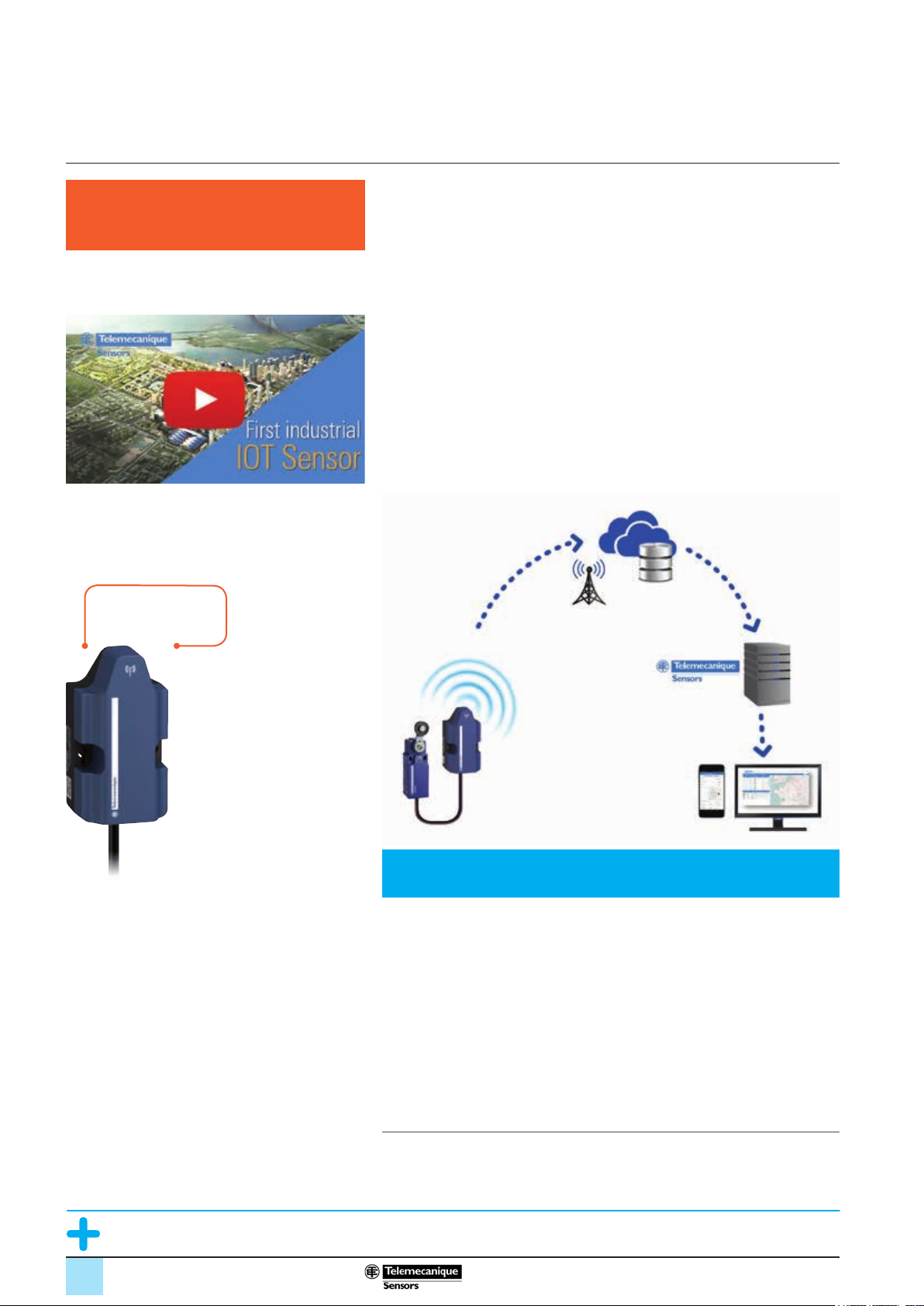

Funktionsweise: ändert sich der Status der Kontakte des Sensors 1, sendet der
Sender 2 eine Nachricht in das IoT-Netzwerk (LPWAN) 3, die dann auf unsere
sicheren Server geroutet wird 4.
Diese Nachricht wird anschließend einem oder mehreren Empfängern als
Alarmmeldung auf dem PC, Tablet oder Smartphone angezeigt 5.
3
4
1
2
Für Regionen ohne Stromversorgung oder
schwer zugängliche Regionen
Die XIOT-Lösung wird eingesetzt, um eine signikante oder ungewöhnliche
Statusänderung Ihrer Anlage oder Maschine zu melden.
>Anwendungen in der Landwirtschaft
> Bewässerungsanlagen (Wasserdrucküberwachung)
> Gebäude, Kran- und Hebetechnik (Stellungen von Klappen und Türen)
> HLK
>Anwendungen in der Wasseraufbereitung (Pumpen, Tanküberwachung)
> Wasseraufbereitungsanlagen
> Ventile
> Fluttore
>Anwendungen im Bergbau (Überwachung von Notabschaltungen)
> Fördersysteme
(1) LPWAN: Low Power Wide Area Network (Niedrigenergieweit verkehrnetzwerk).
EcoStruxure
*
TM
ist die IoT-Plat tform von Schneider Electr ic.
5
Verwalten Sie Ihre Anlagen aus der Ferne in Echtzeit von Ihren Mobilgeräten aus
2
Page 5
Allgemeine
Beschreibung (Forts.),
Bestelldaten
XIOT
Cloud-Sensor
Zur Fernüberwachung von Maschinen und Anlagen
Warnmeldungen in Echtzeit über die Cloud
Die XIOT-Lösung von Telemecanique Sensors liefert Ihnen in Echtzeit präzise,
zuverlässige Daten Ihrer Maschinen und Anlagen.
Sie können diese Daten entsprechend Ihren Anforderungen kongurieren für:
> Betrieb
> Erhalt von Warnmeldungen
> Ereignisverlauf usw.
Die Informationen können in Form von E-Mails und Benachrichtigungen an einen
oder mehrere Empfänger gesendet werden, die diese auf ihrem PC, Tablet oder
Smartphone erhalten.
Es werden außerdem Anschlüsse zur Integration der Daten in SCADA-Systeme
(Supervisory Control and Data Acquisition) angeboten.
Weniger Ausfallzeiten
>Optimierte Produktion
>Direkte Warnmeldungen an alle relevanten Empfänger
>Einfache Diagnose
Geringerer Wartungsaufwand durch Vorbeugung
>Höhere Verfügbarkeit von Maschinen
>Höhere Zuverlässigkeit von Prozessen
Drei Optionen zur Auswahl
Beschreibung
> 1 Sender als Einzelgerät
> Aktivierungsmagnet
> Datenblatt
> 5-Jahres-Abonnement
für Sigfox LPWAN (2)
> Web-Schnittstelle zur
Konguration und
Anzeige der Daten
> Smartphone-App zum
Erhalt von Warnmeldungen
(iOS und Android)
> Vernetzung mit den sicheren
Servern von Telemecanique
Sensors über ein externes
SCADA- System zur
Datenverarbeitung
Sender Variante 5 Jahre
Prepaid Variante
XIOT11SE0MRCL XIOT11SE5MRCL XIOT11SERMRCL
Datenservice
Variante (1)
Bestelldaten
Beschreibung Bestell-Nr. Gew.
Sender Variante XIOT11SE0MRCL 0,216
kg
5 Jahre Prepaid Variante XIOT11SE5MRCL 0,216
Datenservice Variante XIOT11SERMRCL –
(1)DiePreiseundallgemeinenGeschäftsbedingungenndenSieimWebstore:
https://godigital.schneider-electric.com/smp/home/home.page
(2) LPWAN: Low Power Wide Area Network (Niedrigenergieweitverkehrnetzwerk)
3
Page 6
Funktionen
XIOT
Cloud-Sensor
Zur Fernüberwachung von Anlagen und Maschinen
Online Cloud Plattform

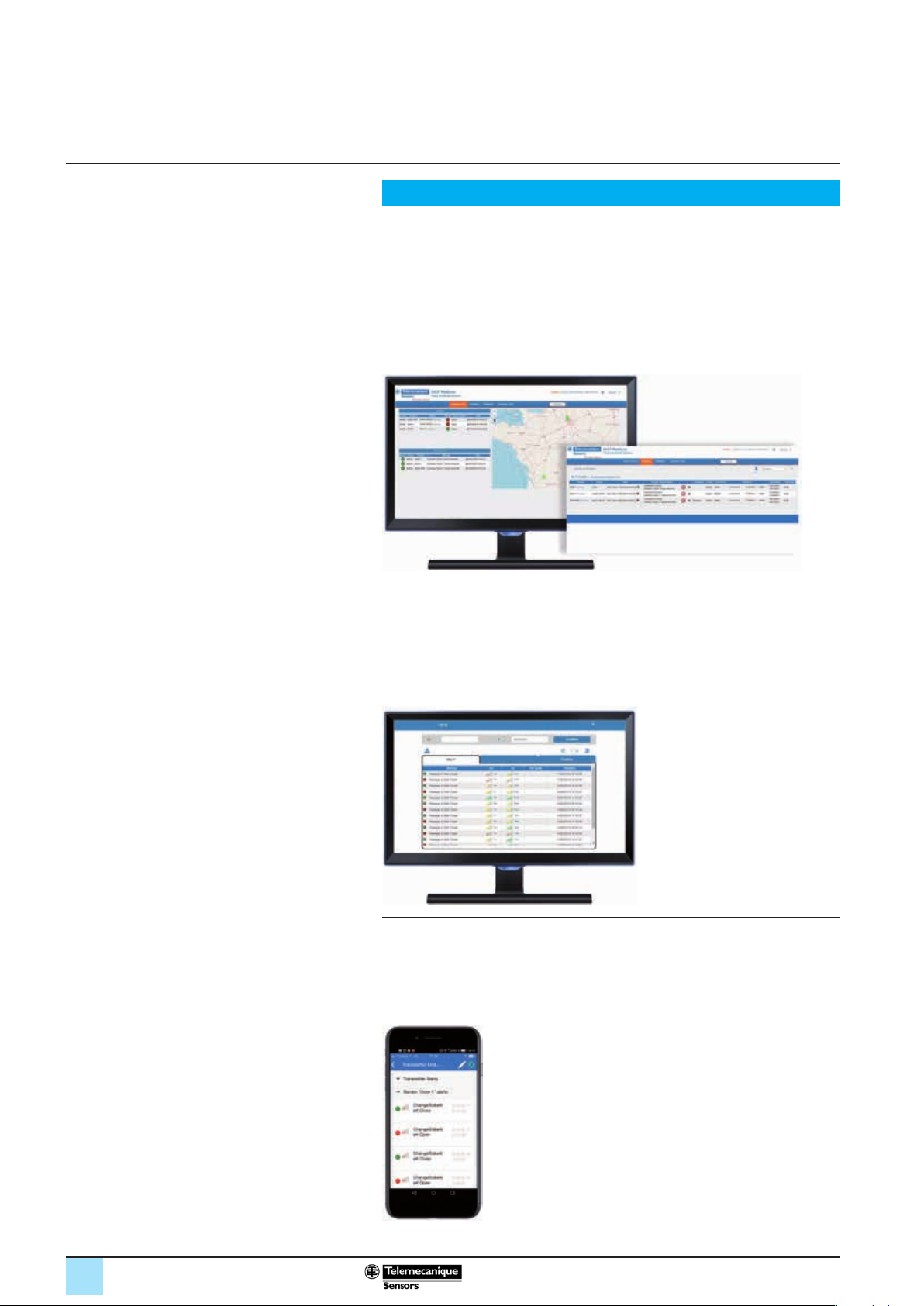

Konguration der Benutzerdaten
>Erstellen eines passwortgeschützten Benutzerkontos
>Einbi nd ung und Kong ur ation von Sen de rn, die zum Konto gehör en:
> Konguration von Warnmeldungen:
v Öffnen bzw. Schließen der Kontakte, die an den Sender angeschlossen sind
v Ladezustand der internen Batterie
v Fehlgeschlagene Kommunikation
v Art der Warnmeldung (E-Mail, Benachrichtigung auf Smartphone)
v Empfänger (User)
>Geographischer Standort des Senders
Nutzung im Betrieb
>Zustand aller Kontakte, die an die Sender angeschlossen sind
>Ereignisverlauf aller angeschlossenen Sensoren
>Signalstärke jedes Senders
>Services für die Sender Variante können Sie online erwerben unter
https://godigital.schneider-electric.com/smp/home/home.page (nur für
Bestellnummer XIOT11SE0MRCL)
Smartphone-App
>Die für iOS und Android erhältliche App kann zum Erhalt von Warnmeldungen
der Sender genutzt werden (Internet-Verbindung erforderlich).
>Mit der App können Sie außerdem den Status aller mit dem Benutzerkonto
verbundenen Sender anzeigen lassen und einen Sender durch Scannen
seines QR-Codes in ein Konto einbinden.
4
Page 7
Allgemeines
XIOT
Cloud-Sensor vernetzt über
LPWAN-Funkverbindung
Zur Fernüberwachung von Anlagen und Maschinen
(1)
Sender mit Schutzart IP 66 für
den Innen- oder Außeneinsatz
(-25 °C bis +70 °C)
1
2
3

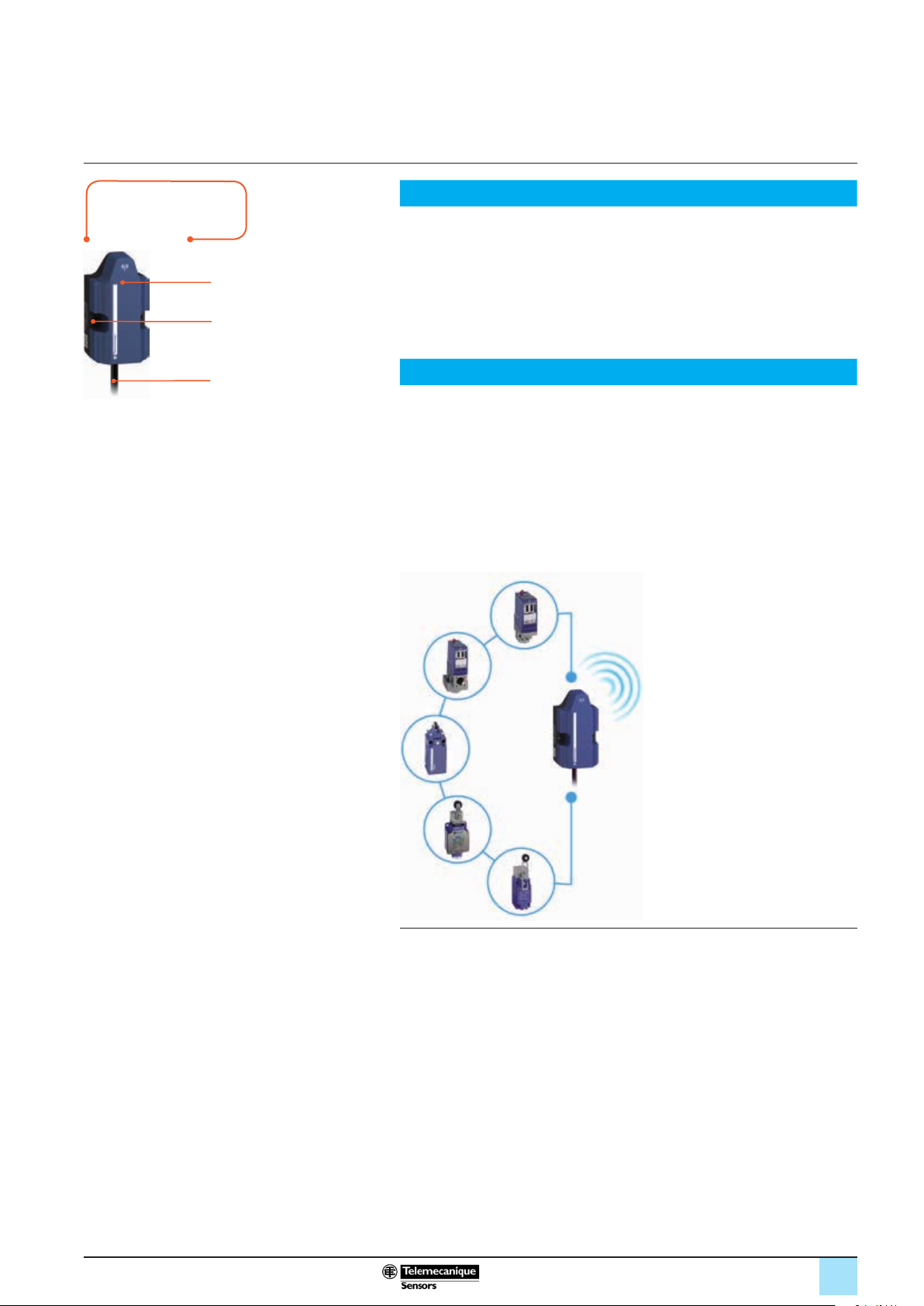

1: PBT-Gehäuse
2: 2 Bohrungen für den Schraubanschluss
3: 2 m PVC-Kabel zum Anschluss an den Sensor
Robuster Sender
Bis zu 10 Jahre in Funktion
>Stromversorgung über integrierte Lithium-Batterie mit einer Lebensdauer von
über 5 Jahren (bis zu 10 Jahre bei 2 Übertragungen/Tag)
>Schutzart IP 66 durch gekapseltes Gehäuse mit einem Kabelausgang
(PVC, 4-drahtig, zum Anschluss von 2 potenzialfreien Kontakten)
>Sender kann über eine Smartphone-App oder eine Webseite eingebunden
werden
>Externer Magnet zur Aktivierung im Lieferumfang enthalten
>Schraubanschluss
Breites Angebot kompatibler Sensoren (2)
Drucksensoren XM
>Elektromechanische Druck- und Vakuumschalter für Steuerkreise
>Überwachung von Fluiden: Luft, Frischwasser, Meerwasser, Hydrauliköle,
korrosive und viskose Flüssigkeiten
Positionsschalter XC
>Positionsschalter aus Metall oder Kunststoff, Miniatur- oder Standardformat,
In du st rieformat nach EN 50 041, Ko mpakt format na ch CENELEC EN 50047
usw.
>Spezielle Positionsschalter für die Überwachung in der Kran-, Hebe- und
Fördertechnik
HINWEIS: Die Sensoren XIOT werden in Funknetzwerken betrieben, die durch externe
Quellen gestört werden können. Außerdem hängt der permanente Zugriff auf Daten und
Services über das Internet von Fremdanbietern ab und kann nicht zu 100 % garantiert
werden.
Daher dar f das System nicht für kritische Warnmeldungen eingesetzt werden.
(1) LPWAN: Low Power Wide Area Net work (Niedrigenergieweitver kehrnetzwerk)
(2) Bitte besuchen Sie unsere Website www.tesensors.com.
5
Page 8
Technische Daten
XIOT
Cloud-Sensor vernetzt über
LPWAN-Funkverbindung
Zur Fernüberwachung von Anlagen und Maschinen
Elektrische Kenndaten
Sender
Spannungsversorgung Typ Integrierte Lithium-Batterie
Spannung V 3,6
Batterielebensdauer 10 Jahre bei 2 Übertragungen/Tag
Eingänge Typ
Filterung 100 ms
Erfassungsniveau Status 1 > 1,7 V
Kompatibilität Mit Positionsschaltern XCM, XCKM, XCKL, XCKS, XCKJ, XCKN, XCKP, XCKT, XCKD und XCRT (2)
Mit Drucksensoren XMLA, XMLB, XCMC und XLMD (2)
Mechanische Kenndaten
Anschluss Über 2 m PVC-Kabel
Materialien PBT- und PA-Gehäuse
Einbauvariante Schrauben (2 x 4 mm)
Abmessungen (B x H x T) mm 50 x 102 x 45
Gewicht 0,216 kg/0,478 Ib
4 Jahre bei 10 Übertragungen/Tag
2 Jahre bei 20 Übertragungen/Tag
2 Niederpegel-Eingänge (3 V/6 µA), potentialfreie Kontakte
Status 0 > 0,7 V
Aderanzahl und Querschnitt: 2 x 0,34 mm
Maximales Anzugsdrehmoment: 4,4 Nm/38,9 Ib-in
Zoll 1,96 x 4,01 x 1,77
(1)
2
/AWG 22
Funkkenndaten
Leistung 14 dBm (25 mW)
Frequenz Europa 868 MHz
Reichweite Bis 10 km
Netzabdeckung Siehe Karte auf folgender Website: https://sigfox.com/en/coverage
Übertragung Senden Bei Änderung des Status der Eingänge + 1 Status-Übertragung pro Tag
Frame-Übertragungsfrequenz 6/Stunde und maximal 50/Tag
Übertragung Sigfox-Format: 12 Byte, 100 Bit/s
Empfang Keiner
Aktivierung Über externen Magnet im Lieferumfang des Senders
Die XIOT-Smartphone-App bietet außerdem eine Netzabdeckungsprüfung zur
Ermittlung der Signalstärke: https://XIOT.Tesensors.com
(1 Übertragung für jede Statusänderung von einem der Eingänge)
Umgebungsdaten
Produktzulassungen
Funknormen
Umgebungstemperatur Betrieb °C -25…+70
Schutzart IP 66
e, Sigfox Ready
EN 60950, EN 300-220, EN 301-489
Dauerhafte Bedingungen bei Außeneinsatz: maximal +65 °C und 85 % relative
Luftfeuchtigkeit
(1) LPWAN: Low Power Wide Area Net work (Niedrigenergieweitver kehrnetzwerk)
(2) Bitte besuchen Sie unsere Website www.tesensors.com.
6
Page 9
102
50
BK
Abmessungen,
Anschlüsse
XIOT
Cloud-Sensor vernetzt über
LPWAN-Funkverbindung
Zur Fernüberwachung von Anlagen und Maschinen

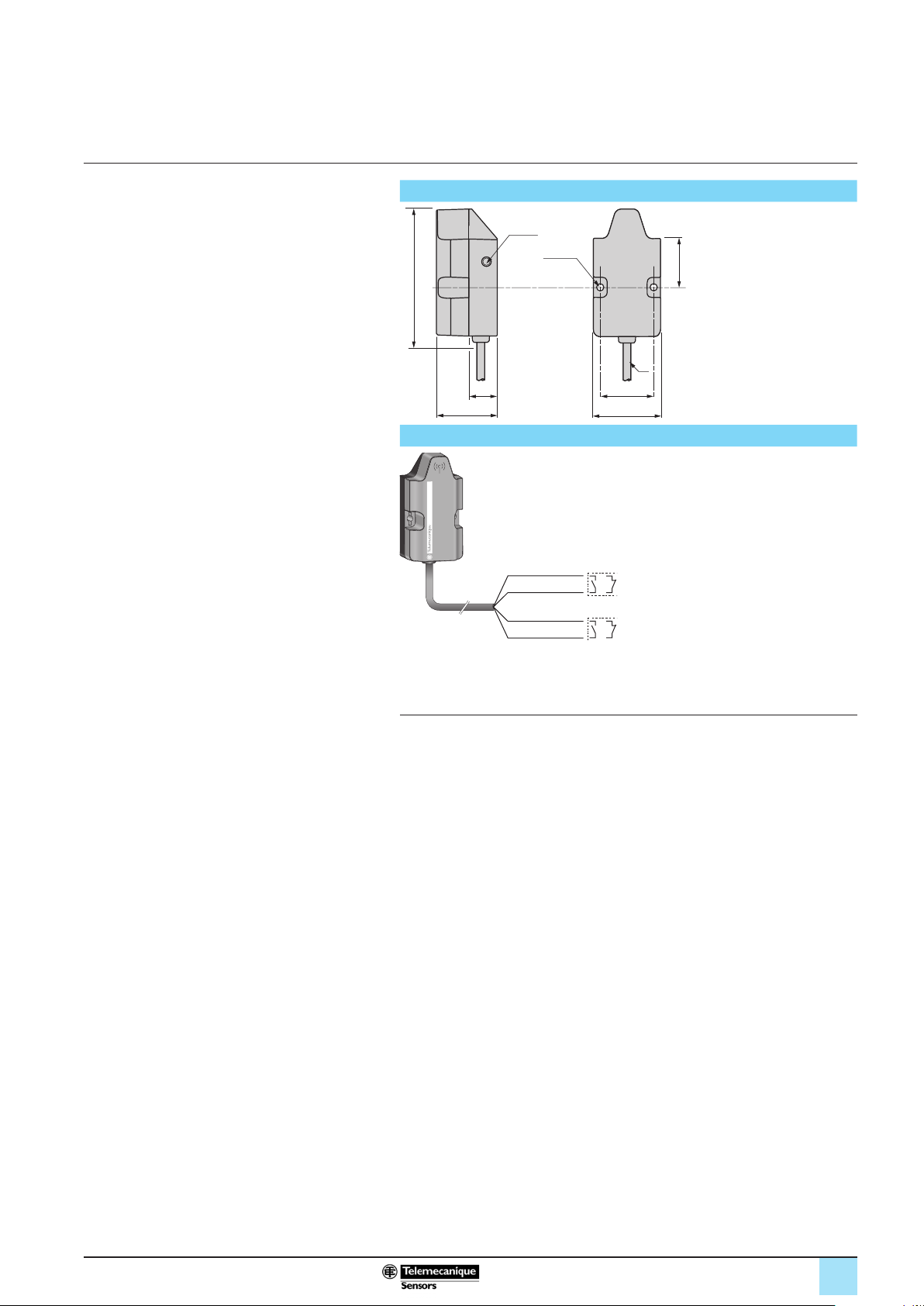

Abmessungen
Ø 5,8
Ø 4,25
21
45
Anschlüsse
(1)
36,5
(2)
40
BN
Eingang 1
BU
OR
Eingang 2
BN: Braun
BU: Blau
OR: Orange
BK: Schwarz
HINWEIS: Wenn Sie das Kabel auf mehr als 3 Meter verlängern möchten, müssen Sie bei der
Verlegung die nötigen Sicherheitsvorkehrungen treffen, wenn sich elektrische Anlagen in der
Nähebenden.HaltenSiedasKabelvonAnlagenfern,dieelektromagnetischeStörungen
auslösen können, z. B. Transformatoren, Versorgungsleitungen, elektrische Schweißgeräte
usw.
(1) LPWAN: Low Power Wide Area Net work (Niedrigenergieweitver kehrnetzwerk)
(2) 2 m Kabel
oder
oder
Potenzialfreier
Kontakt
Potenzialfreier
Kontakt
7
Page 10
Verzeichnis
X
XIOT11SE0MRCL
XIOT11SE5MRCL
XIOT11SERMRCL
Typenverzeichnis
3
3
3
8
Page 11
Schneider Electric D · A · CH
Kiel
Hamburg
Bremen
Deutschland
Schneider Electric
GmbH
Gothaer Straße 29
40880 Ratingen
Tel.: +49 2102 404 6000
Fax: +49 180 575 4575*
schneider-electric.de
* 0,14 €/Min. aus dem Festnetz,
Mobilfunk max. 0,42 €/Min.
Österreich
Neuss
Ratingen
Köln
(ABN)
Saarbrücken
Niederschopfheim
Münster
Dortmund
Wiehl
Limburg
Karlsruhe
Lahr
Mannheim
Walldorf
Wettingen
(Gutor)
Sondershausen
Seligenstadt
Marktheidenfeld
Neuenstadt
(ABN)
Stuttgart
Leinfelden-
Echterdingen
Hannover
Esslingen
Rorschacherberg
Madgeburg
Erfurt
Nürnberg
Regensburg
Garching
b. München
Leipzig
Merseburg
Berlin
Dresden
Nossen
(ABN)
Linz-Hangeberg
Linz-Leonding
Cottbus
Linz
Schneider Electric
Austria Ges.m.b.H.
Biróstraße 11
1230 Wien
Tel.: +43 1 610 54 0
Fax: +43 1 610 54 54
schneider-electric.at
Schweiz
Schneider Electric
(Schweiz) AG
Schermenwaldstrasse 11
3063 Ittigen
Tel.: +41 31 917 3333
Fax: +41 31 917 3366
schneider-electric.ch
Wien
Leobersdorf
(nxtControl)
Ittigen / Bern
Renens
(Feller)
Zentrale Haupt-Niederlassung
Niederlassung Produktionsstandort
Horgen
(Feller)
Stand: 12/2017
F&E (BU)
Page 12
Schneider Electric
GmbH
Gothaer Straße 29
40880 Ratingen
Tel.: +49 2102 404 6000
Fax: +49 180 575 4575*
tesensors.de
* 0,14 €/Min. aus dem Festnetz,
Mobilfunk max. 0,42 €/Min.
© 2018 Schneider Electric. All Rights Reserved. Life Is On Schneider Electric is a trademark and the proper ty of Schneider Electric SE, its subsidiaries and aliated companies. All other
trademarks are the property of their respective owners. ZXKXIOTCLOUDSENSOR · 07/2018
Schneider Electric
Austria Ges.m.b.H.
Biróstraße 11
1230 Wien
Tel.: +43 1 610 54 0
Fax: +43 1 610 54 54
tesensors.at
Schneider Electric
(Schweiz) AG
Schermenwaldstrasse 11
3063 Ittigen
Tel.: +41 31 917 3333
Fax: +41 31 917 3366
tesensors.ch
E-Mail-Adressen
Loading...
