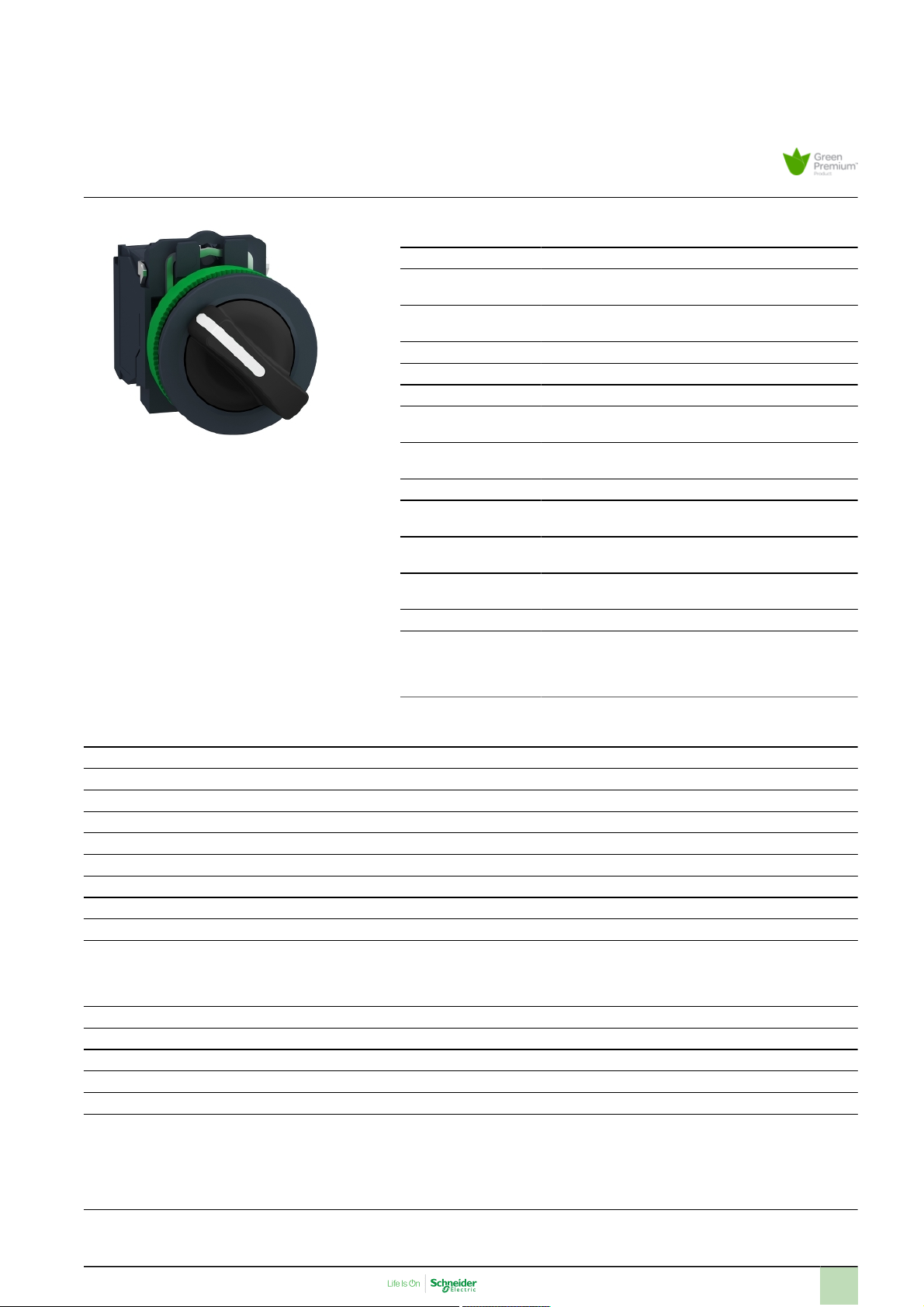

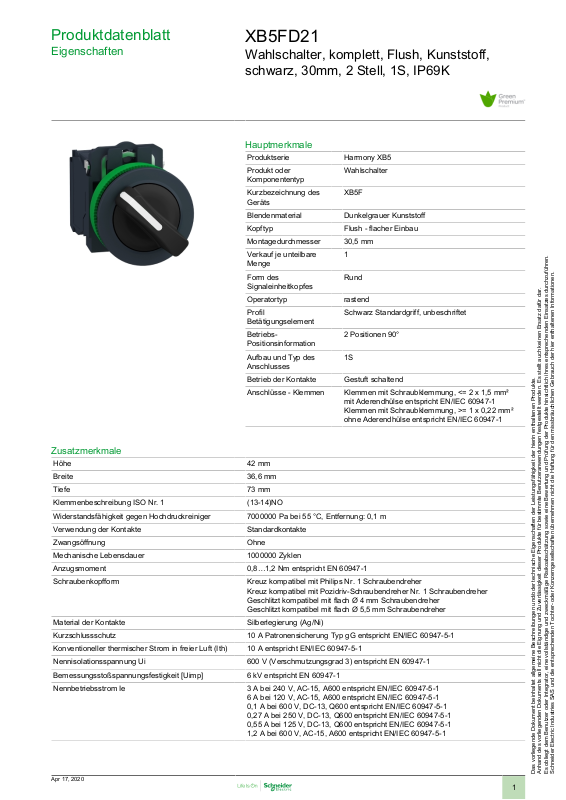

Produktdatenblatt
Eigenschaften
XB5FD21
Wahlschalter, komplett, Flush, Kunststoff,
schwarz, 30mm, 2 Stell, 1S, IP69K
Hauptmerkmale
Produktserie Harmony XB5
Produkt oder
Komponententyp
Kurzbezeichnung des
Geräts
Blendenmaterial Dunkelgrauer Kunststoff
Kopftyp Flush - flacher Einbau
Montagedurchmesser 30,5mm
Verkauf je unteilbare
Menge
Form des
Signaleinheitkopfes
Operatortyp rastend
Profil
Betätigungselement
Betriebs-
Positionsinformation
Aufbau und Typ des
Anschlusses
Betrieb der Kontakte Gestuft schaltend
Anschlüsse - Klemmen Klemmen mit Schraubklemmung, <= 2 x 1,5 mm²
Wahlschalter
XB5F
1
Rund
Schwarz Standardgriff, unbeschriftet
2 Positionen 90°
1S
mit Aderendhülse entspricht EN/IEC 60947-1
Klemmen mit Schraubklemmung, >= 1 x 0,22 mm²
ohne Aderendhülse entspricht EN/IEC 60947-1
Zusatzmerkmale
Höhe 42mm
Breite 36,6mm
Tiefe 73mm
Klemmenbeschreibung ISO Nr. 1 (13-14)NO
Widerstandsfähigkeit gegen Hochdruckreiniger 7000000Pa bei 55°C, Entfernung: 0,1 m
Verwendung der Kontakte Standardkontakte
Zwangsöffnung Ohne
Mechanische Lebensdauer 1000000Zyklen
Anzugsmoment 0,8…1,2Nm entspricht EN 60947-1
Schraubenkopfform Kreuz kompatibel mit Philips Nr. 1 Schraubendreher
Material der Kontakte Silberlegierung (Ag/Ni)
Kurzschlussschutz 10A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
Konventioneller thermischer Strom in freier Luft (Ith) 10A entspricht EN/IEC 60947-5-1
Nennisolationsspannung Ui 600V (Verschmutzungsgrad 3) entspricht EN 60947-1
Bemessungsstoßspannungsfestigkeit [Uimp] 6kV entspricht EN 60947-1
Nennbetriebsstrom Ie 3A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
Kreuz kompatibel mit Pozidriv-Schraubendreher Nr. 1 Schraubendreher
Geschlitzt kompatibel mit flach Ø 4 mm Schraubendreher
Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubendreher
6A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
0,1A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
0,27A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
0,55A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
1,2A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
Apr 17, 2020
1
Page 2
Elektrische Lebensdauer 1000000Zyklen, AC-15, 2A bei 230 V, Betriebsgeschwindigkeit <3600cyc/h,
Elektrische Zuverlässigkeit λ < 10exp(-6) bei 5 V, 1mA bei sauberer Umgebung entspricht EN/IEC
Erläuterungen zum Gerät Produkt, komplett
Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
1000000Zyklen, AC-15, 3A bei 120 V, Betriebsgeschwindigkeit <3600cyc/h,
Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
1000000Zyklen, AC-15, 4A bei 24 V, Betriebsgeschwindigkeit <3600cyc/h,
Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
1000000Zyklen, DC-13, 0,2A bei 110 V, Betriebsgeschwindigkeit <3600cyc/h,
Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
1000000Zyklen, DC-13, 0,5A bei 24 V, Betriebsgeschwindigkeit <3600cyc/h,
Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
60947-5-4
λ < 10exp(-8) bei 17 V, 5mA bei sauberer Umgebung entspricht EN/IEC
60947-5-4
Montage
Schutzbehandlung TH
Umgebungstemperatur bei Lagerung -40…70°C
Umgebungstemperatur bei Betrieb -40…70°C
Schutzart gegen Stromschlag Klasse II entspricht IEC 60536
Schutzart (IP) IP66 entspricht IEC 60529
Schutzart (NEMA) NEMA 13
Schutzart (IK) IK03 entspricht IEC 50102
Normen EN/IEC 60947-1
Produktzertifizierungen UL gelistet
Vibrationsfestigkeit 5 gn (f= 2…500Hz) entspricht IEC 60068-2-6
Stoßfestigkeit 30 gn (Dauer = 18ms) für Sinushalbwellenbeschleunigung entspricht IEC
IP67
IP69
IP69K
NEMA 4X
UL 508
JIS C8201-5-1
EN/IEC 60947-5-4
EN/IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
CSA
60068-2-27
50 gn (Dauer = 11ms) für Sinushalbwellenbeschleunigung entspricht IEC
60068-2-27
Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
REACh-Verordnung
Frei von REACh-SVHC Ja
EU-RoHS-Richtlinie
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Informationen zu RoHS-Ausnahmen
RoHS-Richtlinie für China
Umweltproduktdeklaration
Circular Econmomy-Eignung
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der
REACh-Deklaration
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-
Deklaration
Ja
RoHS-Erklärung Für China
Produktumweltprofil
Entsorgungsinformationen
Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Vertragliche Gewährleistung
Garantie 18 months
