Produktdatenblatt
Eigenschaften

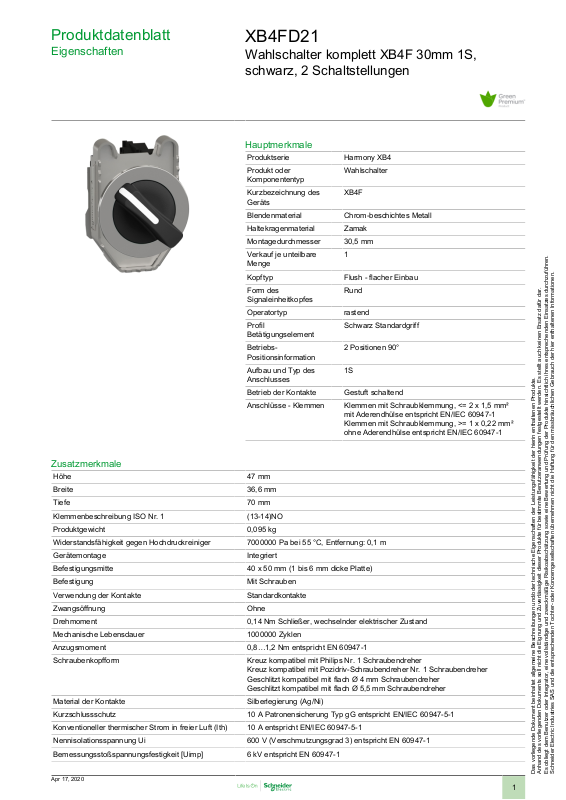

XB4FD21

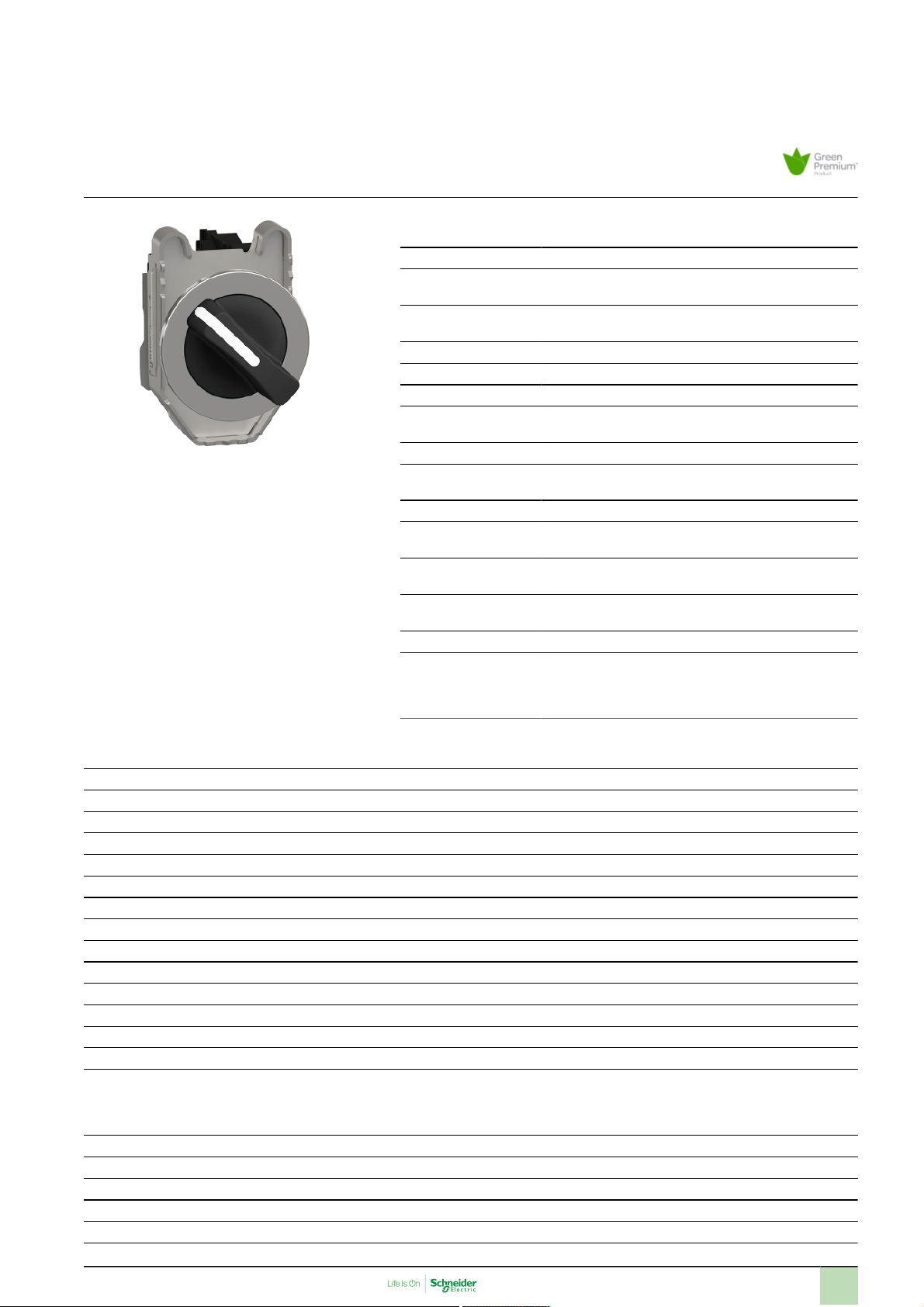

Wahlschalter komplett XB4F 30mm 1S,
schwarz, 2 Schaltstellungen
Hauptmerkmale
Produktserie Harmony XB4
Produkt oder
Komponententyp
Kurzbezeichnung des
Geräts
Blendenmaterial Chrom-beschichtes Metall
Haltekragenmaterial Zamak
Montagedurchmesser 30,5mm
Verkauf je unteilbare
Menge
Kopftyp Flush - flacher Einbau
Form des
Signaleinheitkopfes
Operatortyp rastend
Profil
Betätigungselement
Betriebs-
Positionsinformation
Aufbau und Typ des
Anschlusses
Betrieb der Kontakte Gestuft schaltend
Anschlüsse - Klemmen Klemmen mit Schraubklemmung, <= 2 x 1,5 mm²
Wahlschalter
XB4F
1
Rund
Schwarz Standardgriff
2 Positionen 90°
1S
mit Aderendhülse entspricht EN/IEC 60947-1
Klemmen mit Schraubklemmung, >= 1 x 0,22 mm²
ohne Aderendhülse entspricht EN/IEC 60947-1
Zusatzmerkmale
Höhe 47mm
Breite 36,6mm
Tiefe 70mm
Klemmenbeschreibung ISO Nr. 1 (13-14)NO
Produktgewicht 0,095kg
Widerstandsfähigkeit gegen Hochdruckreiniger 7000000Pa bei 55°C, Entfernung: 0,1 m
Gerätemontage Integriert
Befestigungsmitte 40 x 50 mm (1 bis 6 mm dicke Platte)
Befestigung Mit Schrauben
Verwendung der Kontakte Standardkontakte
Zwangsöffnung Ohne
Drehmoment 0,14Nm Schließer, wechselnder elektrischer Zustand
Mechanische Lebensdauer 1000000Zyklen
Anzugsmoment 0,8…1,2Nm entspricht EN 60947-1
Schraubenkopfform Kreuz kompatibel mit Philips Nr. 1 Schraubendreher
Material der Kontakte Silberlegierung (Ag/Ni)
Kurzschlussschutz 10A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
Konventioneller thermischer Strom in freier Luft (Ith) 10A entspricht EN/IEC 60947-5-1
Nennisolationsspannung Ui 600V (Verschmutzungsgrad 3) entspricht EN 60947-1
Bemessungsstoßspannungsfestigkeit [Uimp] 6kV entspricht EN 60947-1
Kreuz kompatibel mit Pozidriv-Schraubendreher Nr. 1 Schraubendreher
Geschlitzt kompatibel mit flach Ø 4 mm Schraubendreher
Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubendreher
Apr 17, 2020
1
Page 2
Nennbetriebsstrom Ie 3A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
Elektrische Lebensdauer 1000000Zyklen, AC-15, 2A bei 230 V, Betriebsgeschwindigkeit <3600cyc/h,
Elektrische Zuverlässigkeit λ < 10exp(-6) bei 5 V und 1mA bei sauberer Umgebung entspricht EN/IEC
Erläuterungen zum Gerät Produkt, komplett
6A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
0,1A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
0,27A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
0,55A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
1,2A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
Belastungsfaktor: 0,5 entspricht EN 60947-5-1 Anhang C
1000000Zyklen, AC-15, 3A bei 120 V, Betriebsgeschwindigkeit <3600cyc/h,
Belastungsfaktor: 0,5 entspricht EN 60947-5-1 Anhang C
1000000Zyklen, AC-15, 4A bei 24 V, Betriebsgeschwindigkeit <3600cyc/h,
Belastungsfaktor: 0,5 entspricht EN 60947-5-1 Anhang C
1000000Zyklen, DC-13, 0,2A bei 110 V, Betriebsgeschwindigkeit <3600cyc/h,
Belastungsfaktor: 0,5 entspricht EN 60947-5-1 Anhang C
1000000Zyklen, DC-13, 0,5A bei 24 V, Betriebsgeschwindigkeit <3600cyc/h,
Belastungsfaktor: 0,5 entspricht EN 60947-5-1 Anhang C
60947-5-4
λ < 10exp(-8) bei 17 V und 5mA bei sauberer Umgebung entspricht EN/IEC
60947-5-4
Montage
Schutzbehandlung TH
Umgebungstemperatur bei Lagerung -40…70°C
Umgebungstemperatur bei Betrieb -40…70°C
Überspannungskategorie Klasse I entspricht IEC 60536
Schutzart (IP) IP66 entspricht IEC 60529
Schutzart (IK) IK06 entspricht IEC 50102
Normen CSA C22.2 No 14
Produktzertifizierungen UL gelistet
Vibrationsfestigkeit 5 gn (f= 10…500Hz) entspricht IEC 60068-2-6
Stoßfestigkeit 30 gn (Dauer = 18ms) für Sinushalbwellenbeschleunigung entspricht IEC
IP67 entspricht IEC 60529
IP69 entspricht IEC 60529
IP69K entspricht ISO 20653
Typ 13 entspricht UL 50 E
Typ 12 entspricht UL 50 E
Typ 4 entspricht UL 50 E
Typ 4X entspricht UL 50 E
EN/IEC 60947-5-1
EN/IEC 60947-5-4
UL 508
EN/IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
CSA
CCC
EAC
2 mm Spitze zu Spitze (f= 2…10Hz) entspricht IEC 60068-2-6
60068-2-27
50 gn (Dauer = 11ms) für Sinushalbwellenbeschleunigung entspricht IEC
60068-2-27
25 gn (Dauer = 6ms) für 1000 Stöße auf jeder Achse entspricht IEC 60068-2-27
Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
REACh-Verordnung
Frei von REACh-SVHC Ja
EU-RoHS-Richtlinie
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Informationen zu RoHS-Ausnahmen
RoHS-Richtlinie für China
2
REACh-Deklaration
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-
Deklaration
Ja
RoHS-Erklärung Für China
Page 3
Umweltproduktdeklaration
Circular Econmomy-Eignung
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der
Produktumweltprofil
Entsorgungsinformationen
Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Vertragliche Gewährleistung
Garantie 18 months
3
