Produktdatenblatt
Technische Daten

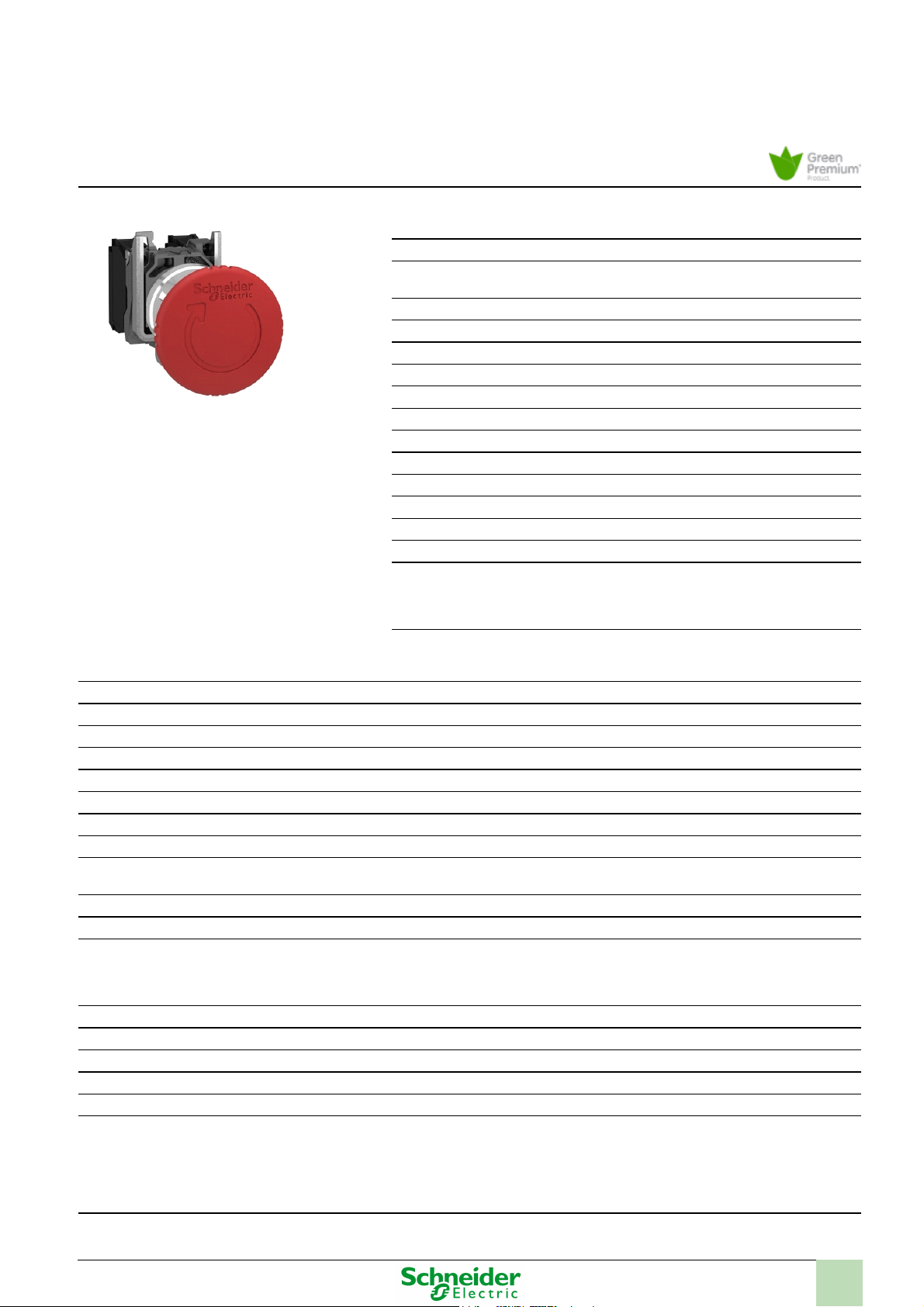

XB4BS8444
Pilzdrucktaster NOT-
AUS, rastend, Drehentriegelung,
2Ö
Hauptkenndaten
Produktserie
Harmony XB4
Produkt oder Komponententyp
Not-Stop-Schalter komplett
Not-Aus-Schalter komplett
Kurzbezeichnung des Geräts
XB4
Blendenmaterial
Chrom-beschichtes Metall
Haltekragenmaterial
Zamak
Montagedurchmesser
22 mm
Verkauf je unteilbare Menge
1
Form des Signaleinheitkopfes
Rund
Operatortyp
Auslösung und mechanische Verriegelung
Kopftyp
Standard
Rückstellung
Zum Auslösen drehen
Profil Betätigungselement
Rot Pilz Ø 40 unbeschriftet
Aufbau und Typ des Anschlusses
2Ö
Betrieb der Kontakte
Gestuft schaltend
Anschlüsse - Klemmen
Klemmen mit Schraubklemmung : <= 2 x 1,5 mm²
mit Kabelende entspricht EN 60947-1
Klemmen mit Schraubklemmung : >= 1 x 0,22
mm² ohne Kabelende entspricht EN 60947-1
Zusatzdaten
Höhe
47 mm
Breite
40 mm
Tiefe
82 mm
Klemmenbeschreibung ISO Nr. 1
(21-22)NC
Produktgewicht
0,13 kg
Widerstandsfähigkeit gegen Hochdruckreiniger
7000000 Pa bei 55 °C,Entfernung: 0,1 m
Verwendung der Kontakte
Standardkontakte
Zwangsöffnung
Mit positiver Eingang entspricht EN/IEC 60947-5-1 AnhangK
Betriebsweg
1.5 mm (Öffner, wechselnder elektrischer Zustand)
4.3 mm (Gesamtweg)
Mechanische Lebensdauer
300000 Zyklen
Anzugsmoment
0,8-1,2 N.m entspricht EN 60947-1
Schraubenkopfform
Kreuz Kopf kompatibel mit Philips Nr. 1 Schraubendreher
Kreuz Kopf kompatibel mit Pozidriv-Schraubendreher Nr. 1 Schraubendreher
Geschlitzt Kopf kompatibel mit flach Ø 4 mm Schraubendreher
Geschlitzt Kopf kompatibel mit flach Ø 5,5 mm Schraubendreher
Material der Kontakte
Silberlegierung (Ag/Ni)
Kurzschlussschutz
10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
Konventioneller thermischer Strom in freier Luft (Ith)
10 A entspricht EN/IEC 60947-5-1
Nennisolationsspannung Ui
600 V (Verschmutzungsgrad: 3) entspricht EN 60947-1
Bemessungsstoßspannungsfestigkeit [Uimp]
6 kV entspricht EN 60947-1
Nennbetriebsstrom Ie
3 A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
6 A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
0,1 A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
0,27 A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
0,55 A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
1,2 A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
Elektrische Lebensdauer
1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit: 3600 cyc/h,
1 / 3
Die in dieser Dokumentation bereitgestellten Informationen beinhalten allgemeine Beschreibungen und/oder technische Daten und Leistungsmerkmale der entsprechenden Produkte.
Diese Dokumentation ist nicht als Ersatz für eine Eignungsbestimmung gedacht und darf nicht dazu verwendet werden, die Eignung oder Zuverlässigkeit dieser Produkte für spezifische Benutzeranwendungen zu bestimmen.
Jeder Benutzer oder Integrator ist verpflichtet, geeignete und vollständige Risikoanalysen, Evaluierungen und Tests der Produkte im Hinblick auf die jeweilige spezifische Anwendung oder Verwendung durchzuführen. .
Weder Schneider Electric Industries SAS noch seine angegliederten Unternehmen sind für den fehlerhaften Gebrauch oder Missbrauch der gelieferten Informationen verantwortlich oder haftbar zu machen.
Page 2
Belastungsfaktor: 0.5 entspricht EN/IEC 60947-5-1 Anhang C
1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit: 3600 cyc/h,
Belastungsfaktor: 0.5 entspricht EN/IEC 60947-5-1 Anhang C
1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit: 3600 cyc/h,
Belastungsfaktor: 0.5 entspricht EN/IEC 60947-5-1 Anhang C
1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit: 3600 cyc/h,
Belastungsfaktor: 0.5 entspricht EN/IEC 60947-5-1 Anhang C
1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit: 3600 cyc/h,
Belastungsfaktor: 0.5 entspricht EN/IEC 60947-5-1 Anhang C
Elektrische Zuverlässigkeit
Î
» < 10exp(-8) 17 V 5 mA bei sauberer Umgebung EN/IEC 60947-5-4
Î
» < 10exp(-6) 5 V 1 mA bei sauberer Umgebung EN/IEC 60947-5-4
Umgebung
Schutzbehandlung
TH
Umgebungstemperatur bei Lagerung
-40...70 °C
Umgebungstemperatur bei Betrieb
-40-70 °C
Schutzart gegen Stromschlag
Klasse I entspricht IEC 60536
Schutzart (IP)
IP67
IP66 entspricht IEC 60529
IP69K
IP69
Schutzart (NEMA)
NEMA 13
NEMA 4X
Schutzart (IK)
IK06 entspricht IEC 50102
Normen
EN/IEC 60204-1
EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
EN/IEC 60947-5-5
EN/ISO 13850
IEC 60364-5-53
JIS C 4520
UL 508
CSA C22.2 No 14
Produktzertifizierungen
BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL gelistet
Vibrationsfestigkeit
5 gn (f = 2...500 Hz) entspricht IEC 60068-2-6
Stoßfestigkeit
30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-227
50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-227
Nachhaltigkeit
Grad der Umweltverträglichkeit
Green-Premium-Produkt
ROHS
Konform - seit 0627 - Schneider Electric-Konformitätserklärung
REACH
Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert
Umgebungsbedingungen Produkt
Verfügbar
Entsorgungshinweise
Keine spezifischen Recyclingtätigkeiten erforderlich

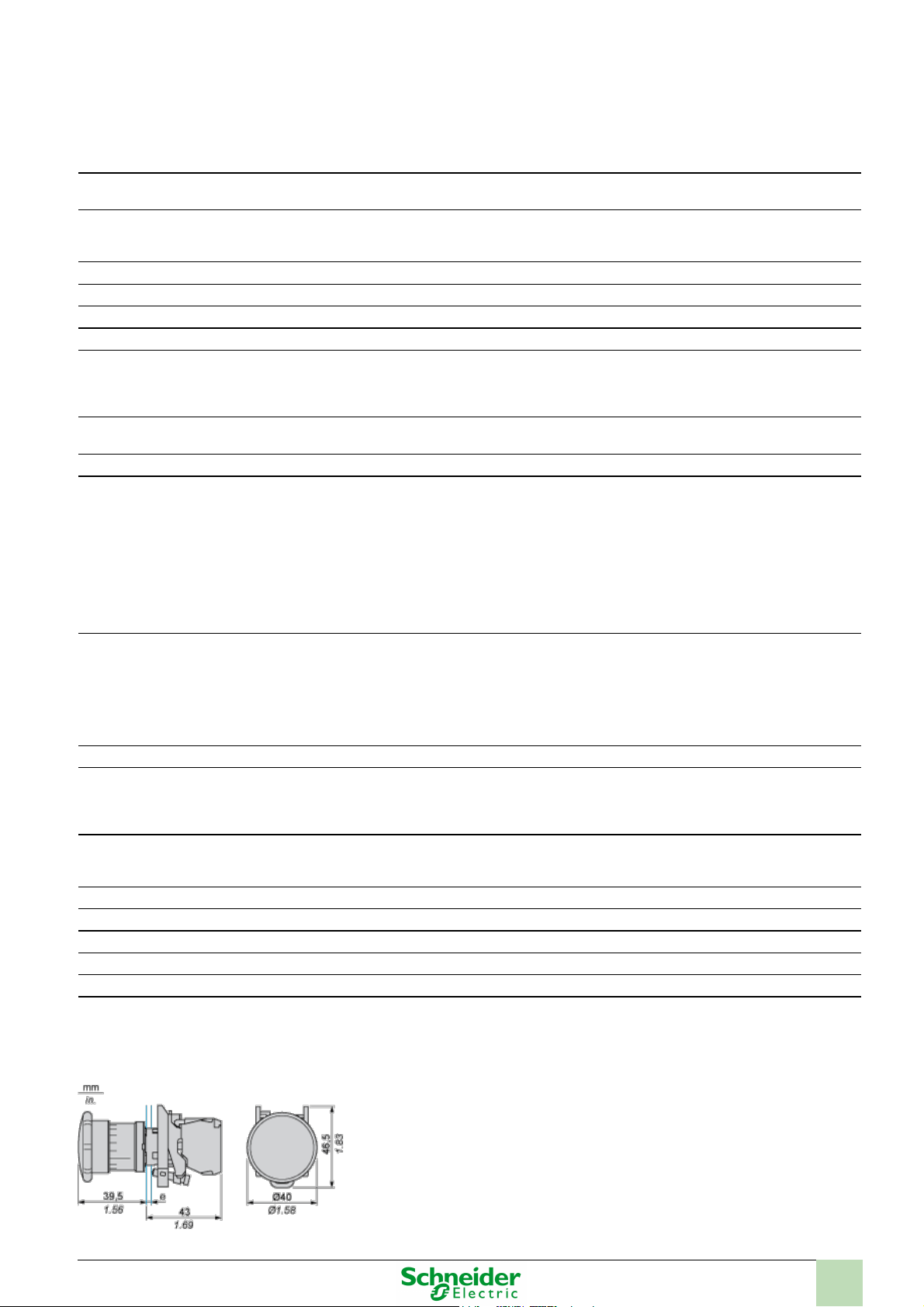

Abmessungen
2 / 3
Page 3

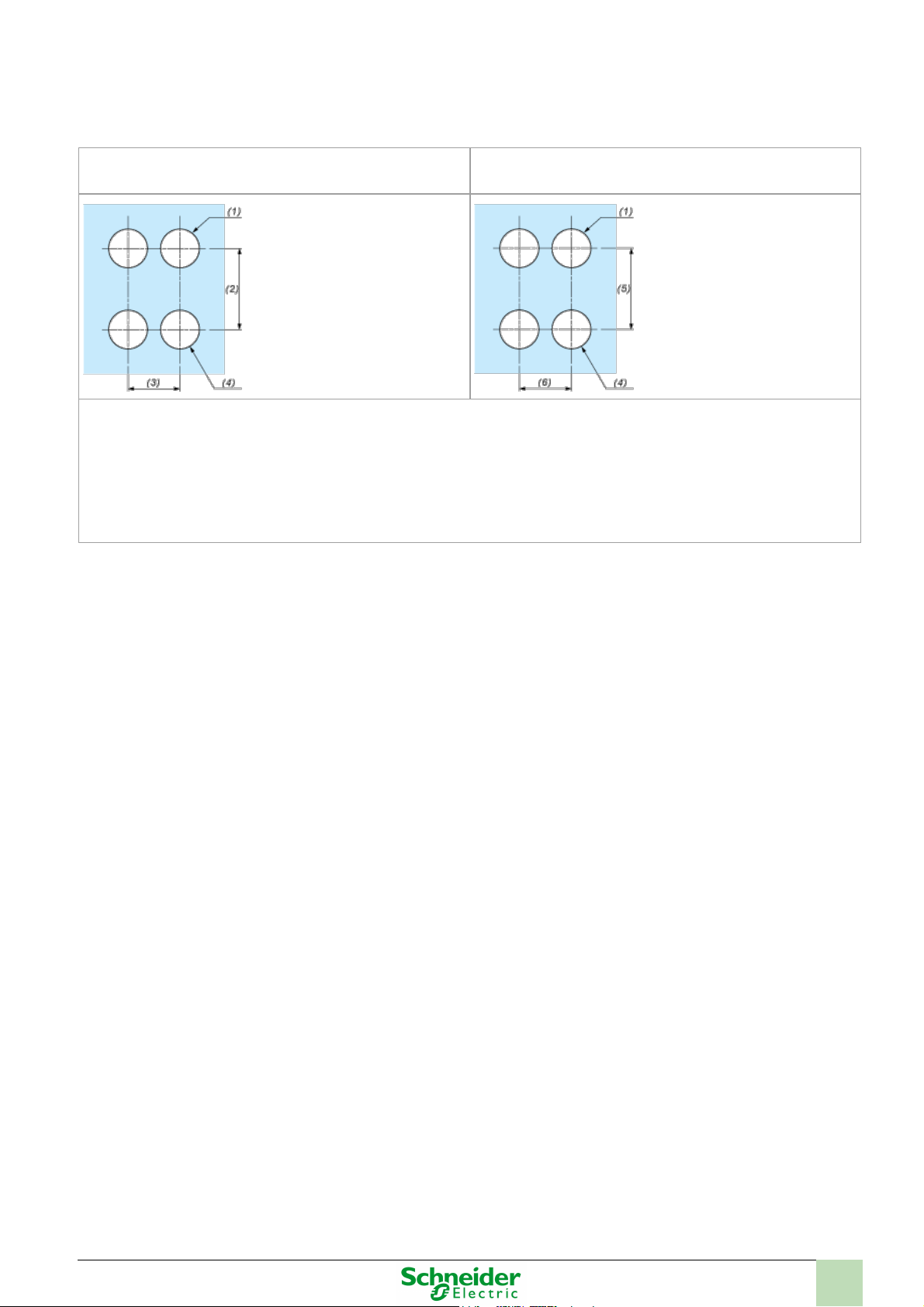

Schalttafelausschnitte für Drucktaster, Schalter und Meldeleuchten (fertige Bohrungen,
installationsbereit)
e:
Klemmstärke: 1 bis 6 mm / 0.04 bis 0.24 in.
Anschluss per Schraubklemmen, Steckanschluss oder auf
Leiterplatte
Anschluss über Faston-Steckverbinder
(1)
Durchmesser auf fertiger Schalttafel oder Montagehalterung
(2)
40 mm min. / 1,57 in. min.
(3)
30 mm min. / 1,18 in. min.
(4)
Ø 22,5 mm / 0,89 in. (Ø 22,3 mm
0
+0,4
/ 0,88 in. empfohlen
0
+0,016
)
(5)
45 mm min. / 1,78 in. min.
(6)
32 mm min. / 1,26 in. min.
3 / 3
