Eintrittskarte in eine intuitivere Welt

Logikrelais Zelio Logic

Confidential Property of Schneider Electric |

Page 1

Einfach in der Anwendung

Für einfache Automatisierungsaufgaben von 10 bis 40 E/As ermöglicht das

Logikrelais Zelio Logic mit seiner einzigartigen Kombination von Preis-Leistungs­Verhältnis und Einfachheit eine echte Alternative zu Schützsteuerungen oder
kundenspezifischen Mikrocontroller-Boards.

Mehr Effizienz - Reduzierte Engineeringzeit

• Kostenlose Software von SE-Website

http://www.schneider-electric.com/de/DE/download/document/ZelioSoft2_V5_0

• Applikation in weniger als einer Stunde erstellen: einfacher Kontaktplan,

Funktionsplan oder sogar Ablaufsprache

(1)

• Programmierung auch über integriertes Display möglich

Mehr Flexibilität- Einfache Programmerstellung, Wartung und Inbetriebnahme

> Kompakte und modulare Grundgeräte mit Erweiterungsmodulen
> Einfache Programmierbarkeit als Alternative zu Schützsteuerungen

oder kundenspezifischen Mikrocontroller-Boards

Einfach!

Intuitive Bedienung
selbst erleben

Confidential Property of Schneider Electric |

Page 2

(1)

Ablaufsprache-FBs sind integriert in Funktionsplan

Spannungsversorgung / Eingänge

• 24 VAC

• 100…240 VAC

• 12 VDC

• 24 VDC

Ausgänge

• Relais

• Transistor

Eingänge für

• Endschalter

• 3-Draht induktive Sensoren

• Sensoren und

Potentiometer (0-10V)

Interface

• PC-Programmierung

• Speicherkarte

• Modem Interface

• Bluetooth Interface

• Direktverbindung zu HMI

Extragroßes Display

• Backlight LCD Display

• 4 Zeilen / 18 Zeichen

und 1 Zeile Icons

Normen und Zertifikate:

Page 3Confidential Property of Schneider Electric |

Einfach die richtige Zelio Logic

Optimierte Installationszeit
mit Zelio Logic

Sie suchen ein einfaches
Logikrelais mit
10 bis 20 E/A?

>> Zelio Logic Kompakt

Oder eher ein erweiterbares
Logikrelais mit bis zu 40 E/A?

>> Zelio Logic Modular

Back-up von Daten
+ Datum und Zeit:

10 Jahre!

Ohne Display und Tasten als

günstige Variante, die
gleichzeitig den ungehinderten
Zugriff auf die Applikation
verhindert.

Mit Display und Tasten für
einfache Programmierung und
Parametrierung direkt am Gerät

Grundgeräte mit:

• 10 I/O

• 12 I/O

• 20 I/O

Zelio Logic Kompakt – SR2 –

Einfach die Kosten optimieren für
Ihre Anforderungen:

• Mit oder ohne Display und Tasten

• Mit oder ohne Echtzeituhr

Einfach die optimale Lösung für kleine

Applikationen mit 10 bis 20 E/A

Confidential Property of Schneider Electric |

Page 4

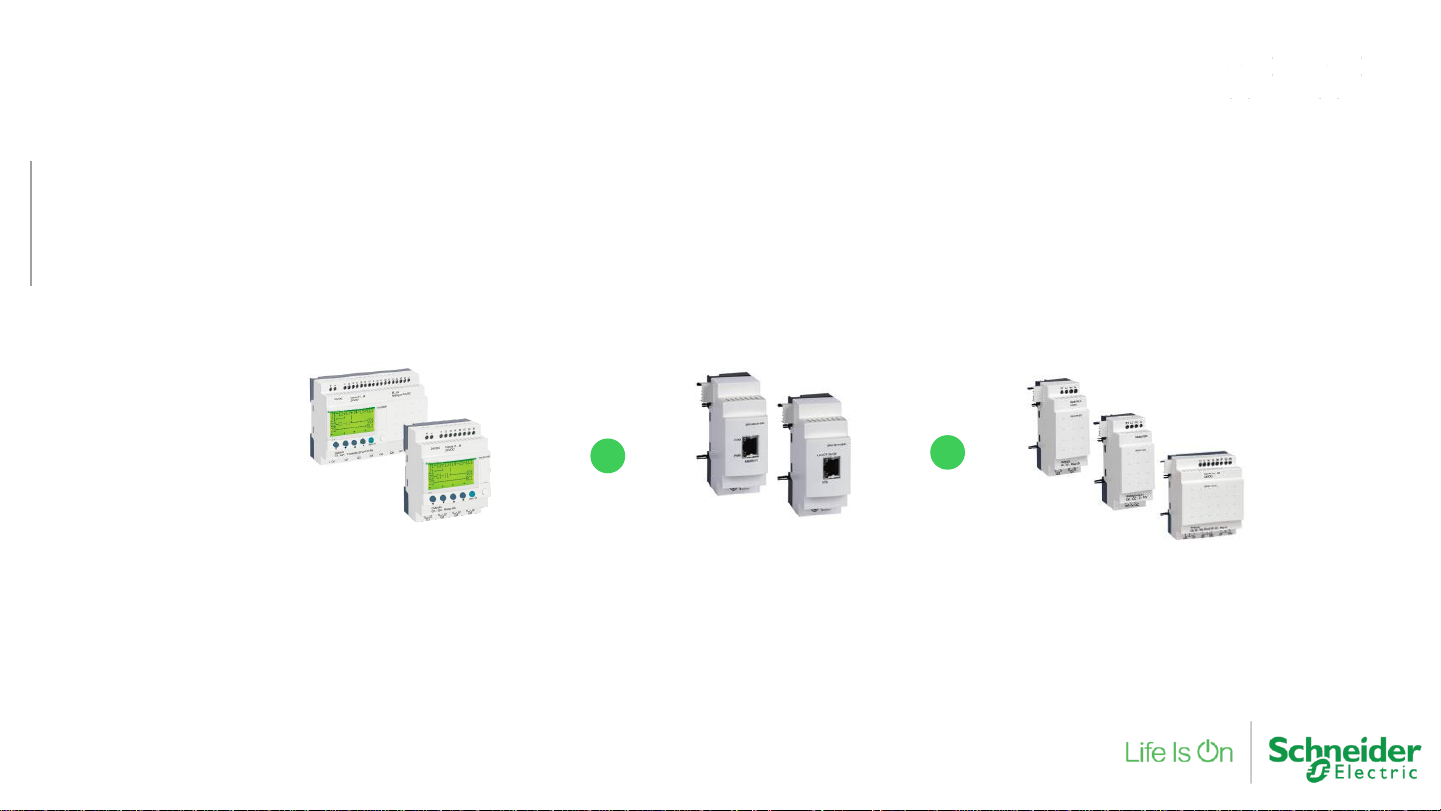

Einfach Kommunikation und E/A-Erweiterungen hinzufügen zum
Zelio Logic Modular Grundgerät:

Erweitern mit Modbus (Slave)
oder Ethernet (Server) als
Kommunikationsnetzwerk

Erweitern mit analogen Eingängen
mit höherer Auflösung (10 Bit)
zusätzlich zu den im Grundgerät
integrierten

Erweitern mit Eingängen/Ausgängen
kostengünstig bis zu 40 E/A

+

1 Kommunikationserweiterung
Modbus oder Ethernet

(für 24VDC Grundgerät)

1 E/A Erweiterung:

• 4 unterschiedliche Module erhältlich

− 6, 10, 14 digitale E/A

− 4 analoge E/A

Einfach mehr realisieren für Ihre Applikation

mit bis zu 40 I/O

1 Grundgerät mit

• 10 und 26 E/A, erweiterbar

bis 40 E/A

+

Zelio Logic Modular – SR3 –

Die richtige Leistung und

Erweiterbarkeit für zukünftige
Entwicklungen

Confidential Property of Schneider Electric |

Page 5

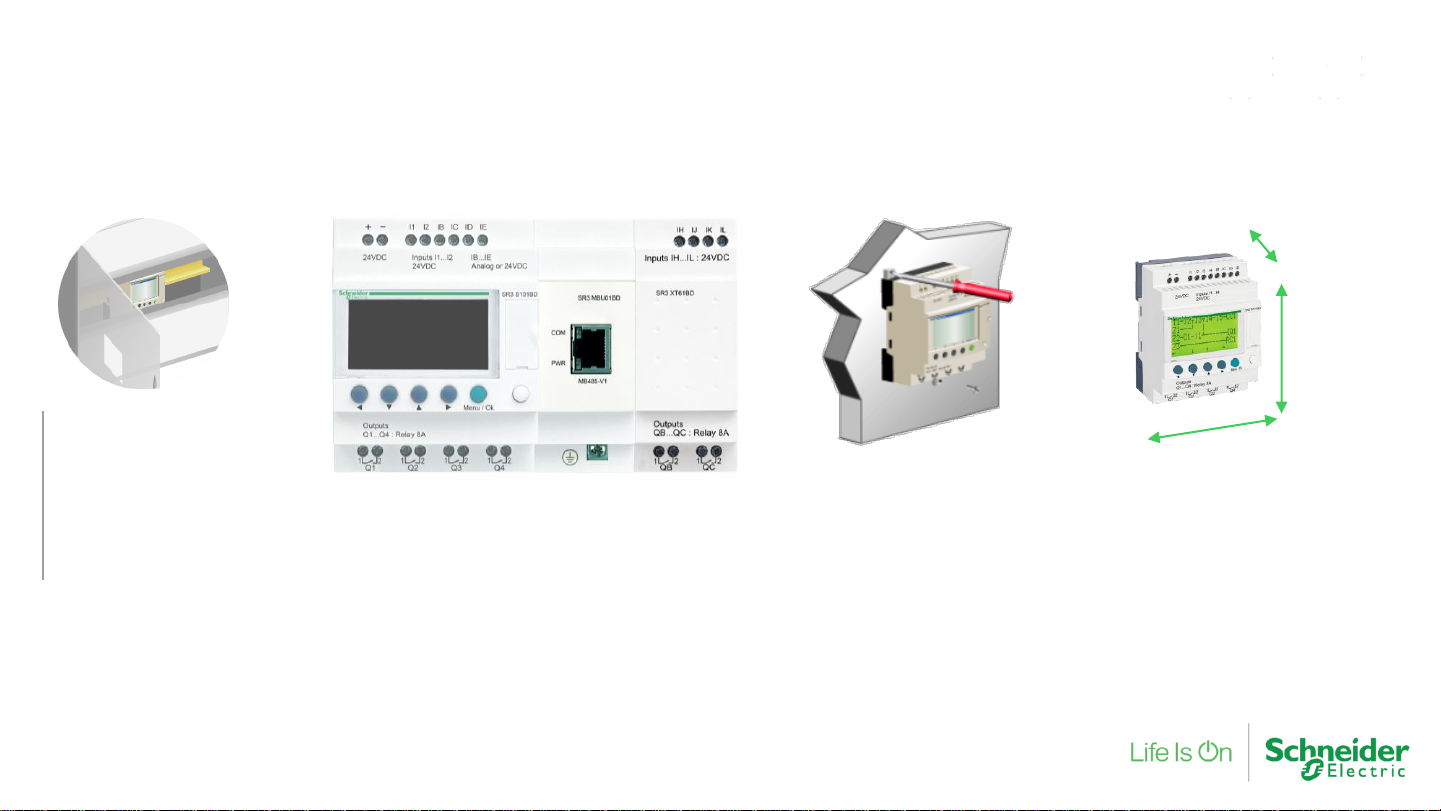

Einfach zu installieren

26 E/A
Grundgerät Modular

Modbus
Kommunikations­modul

14 E/A
Erweiterungs­modul

Einfach Erweiterungsmodule seitlich
anstecken, ohne Schraubendreher oder

Flachbandkabel.

Einfach zu

befestigen

Einfach zu

integrieren

Befestigung ohne
Zubehör reduziert die
Montagezeit: Hutschiene
oder Schraubmontage
(mit herausziehbaren
Befestigungsösen).

Klein und kompakt für
reduzierten Platzbedarf
– passt in nahezu jedes
Gehäuse

59 mm

90 mm

71.2 mm

Einfach und schnell installierbar

Nahtlos integrierbar in
Reiheneinbaugeräte für
Montage in 45 mm

Ausschnitt im

Endverteiler

Confidential Property of Schneider Electric |

Page 6

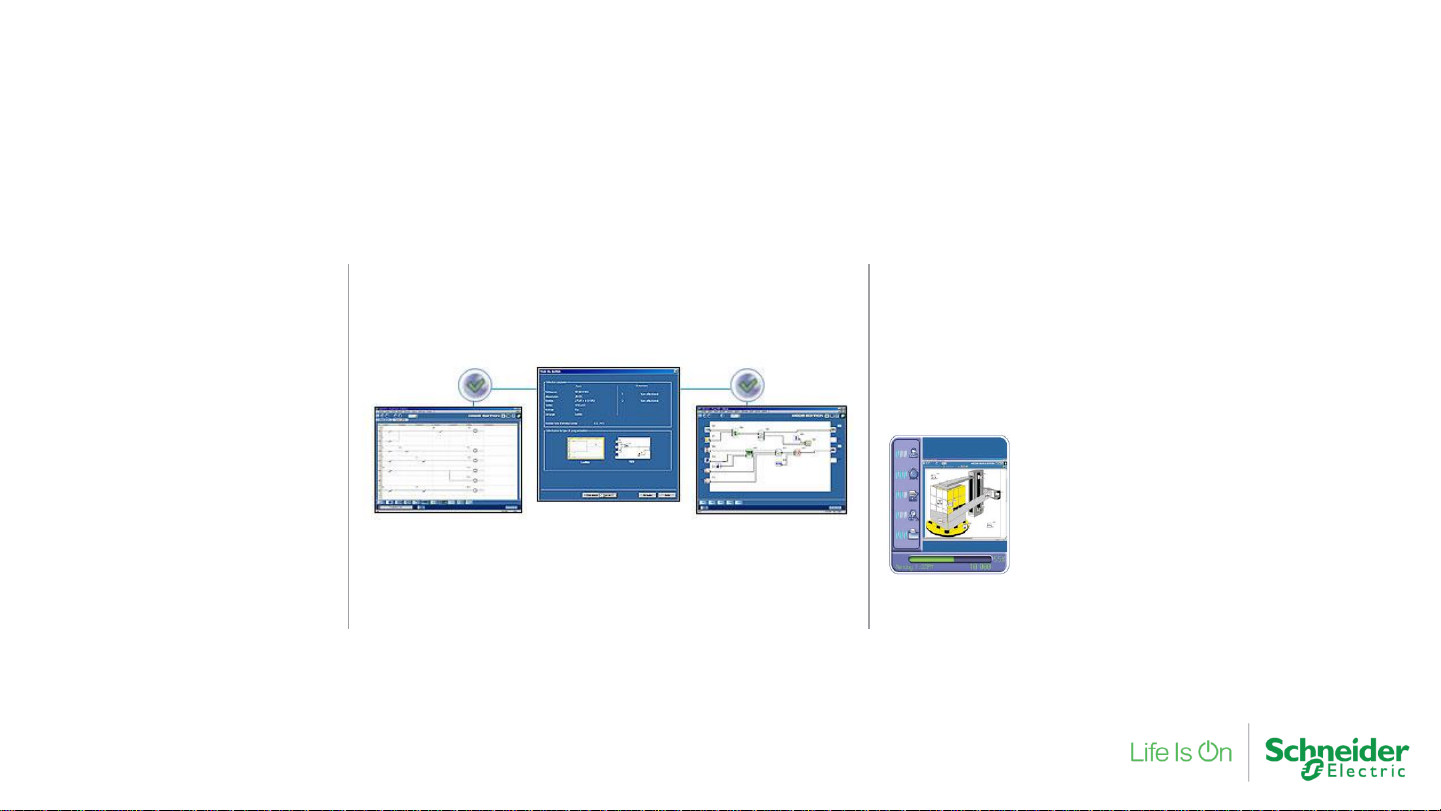

Mit Zelio Soft die Applikation abbilden
und Programmierung wird zur Nebensache

Mit einer intuitiven Oberfläche
lassen sich Programme in
Rekordzeit erstellen und
ändern – einfach per Drag-

and-Drop” existierende

Programmfunktionen nutzen

Schnelle Programmierung Egal was Sie bevorzugen,

Zelio Soft spricht Ihre Sprache:

Sprach-

wahl

KOP FUP

... und sicher!

• Sofortige Programmprüfung:

Eingabefehler zeigt Zelio Soft rot
an und beschreibt den Fehler

• Simulation-Modus: das Programm

in Echtzeit testen, mit oder ohne
Gerät

• E/A-Übersichtsfenster: zeigt den

E/A-Status der Applikation einer
Zelio Logic als Diagramm oder
Übersichtsbild

Wie entwickelt man in einfacher Art und Weise eine Applikation,

die man im Kopf hat?

Confidential Property of Schneider Electric |

Page 7

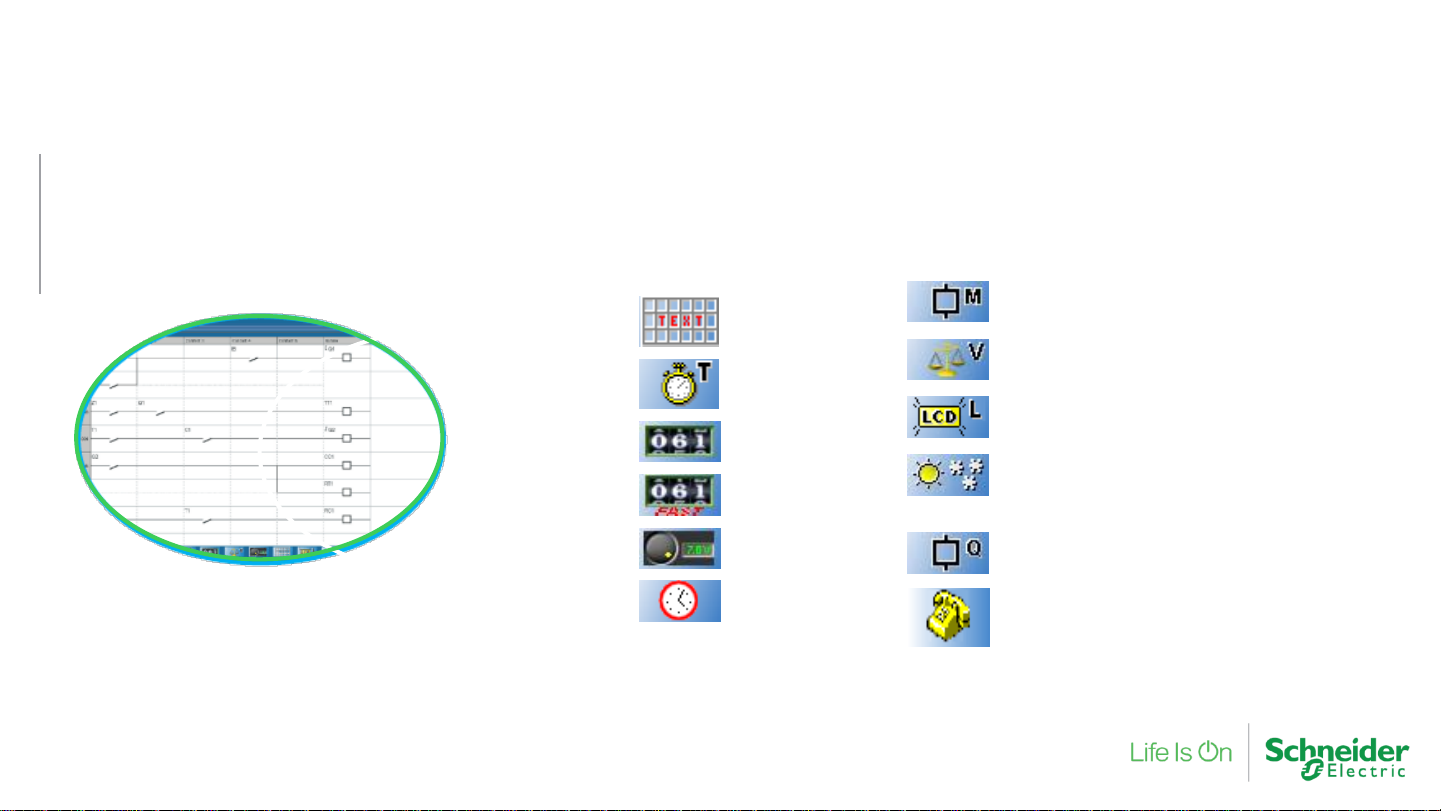

Kontaktplan

Elektrische Symbole machen
die Programmierung so

einfach wie die Erstellung einer

Schützverdrahtung.

• Benutzerfreundliche Darstellung mit elektrischen Symbolen oder herkömmliche KOP-Symbole

• 240 Zeilen im Kontaktplan

• 5 Kontakte + 1 Schützspule pro Programmzeile

16 Text
Funktions­blöcke

28 Timer
28 Zähler

(auf/ab)
1 schneller Zähler
16 Analog-

Vergleicher

8 Zeitschaltuhren

56 Hilfsrelais (Merker)

8 Zähler-Vergleicher
LCD Anzeige mit

programmierbarer Beleuchtung
Automatische Sommerzeit-

Umschaltung
Viele Arten von Ausgängen; mit

Selbsthaltung (Set/Reset),

Stromstoßfunktion, Schalter
Versand von bis zu 28 Befehlen

via Modem

Kontaktplan (KOP)

Für mehr Speicher und
neuen Funktionen
einfach ein Firmware­Update auf der
bestehenden Zelio Logic
durchführen

Confidential Property of Schneider Electric |

Page 8

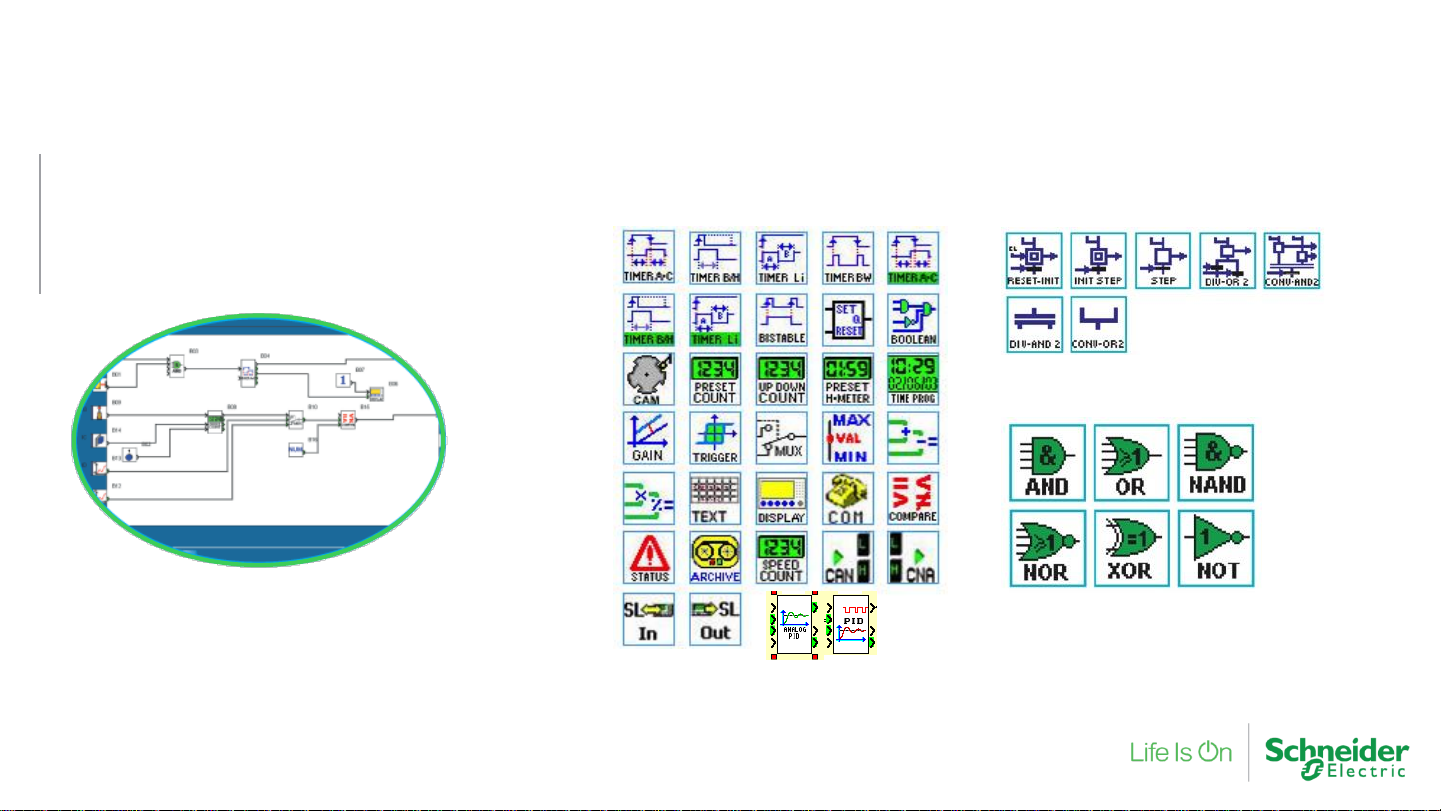

Spezielle Funktionsblöcke für
Ablaufsprache

6 logische Funktionen

Eingänge/Ausgänge

Funktionsplan

Flexible Programmierung
mit bis zu 500 Funktions­blöcken.

Vorprogrammierte Funktionen

Funktionsplan (FUP)

Für mehr Speicher und
neuen Funktionen
einfach ein Firmware­Update auf der
bestehenden Zelio Logic
durchführen.

Confidential Property of Schneider Electric |

Page 9

Auspacken, testen, durchstarten
mit den Starter Packs:

• 1 Zelio Soft CD-ROM

Programmiersoftware

• 1 Verbindungskabel

• 1 Zelio Logic

Für Anwendungen von 10 bis 40 E/As

Industrie

• Kleine, einfache

Maschinenautomation

• Dezentrale Hilfssysteme oder

Zuführung zu größeren Maschinen

Probieren Sie es selbst aus … mit den attraktiven Starterkomplett-Sets

Confidential Property of Schneider Electric |

Page 10

Erweiterbar

SR3PACKFU

Logikmodul Modular,10

E/A, 100..240V AC, mit PC-Kabel und Programmiersoftware

auf CD

SR3PACKBD

Logikmodul Modular, 10

E/A, 24 V DC, mit PC-Kabel und Programmiersoftware auf CD

SR3PACK2FU

Logikmodul Modular,

26 E/A, 100..240 V AC, mit PC-Kabel und Programmiersoftware

CD

SR3PACK2BD

Logikmodul Modular,

26 E/A, 24 V DC, mit PC-Kabel und Programmiersoftware auf CD

Nicht erweiterbar

SR2PACKFU

Logikmodul Kompakt,

12 E/A, 100..240V AC, mit PC-Kabel und Programmiersoftware

auf CD

SR2PACKBD

Logikmodul Kompakt,

12 E/A, 24 V DC, mit PC-

Kabel und Programmiersoftware auf CD

SR2PACK2FU

Logikmodul Kompakt,

20 E/A, 100..240 V AC, mit PC-Kabel und Programmiersoftware

auf CD

SR2PACK2BD

Logikmodul Kompakt,

20 E/A, 24 V DC, mit PC-Kabel

und Programmiersoftware auf CD

Gebäude/Services

• Beleuchtungsmanagement

• Zugriff, Steuerung und Überwachung

• Heizung / Klima Management
