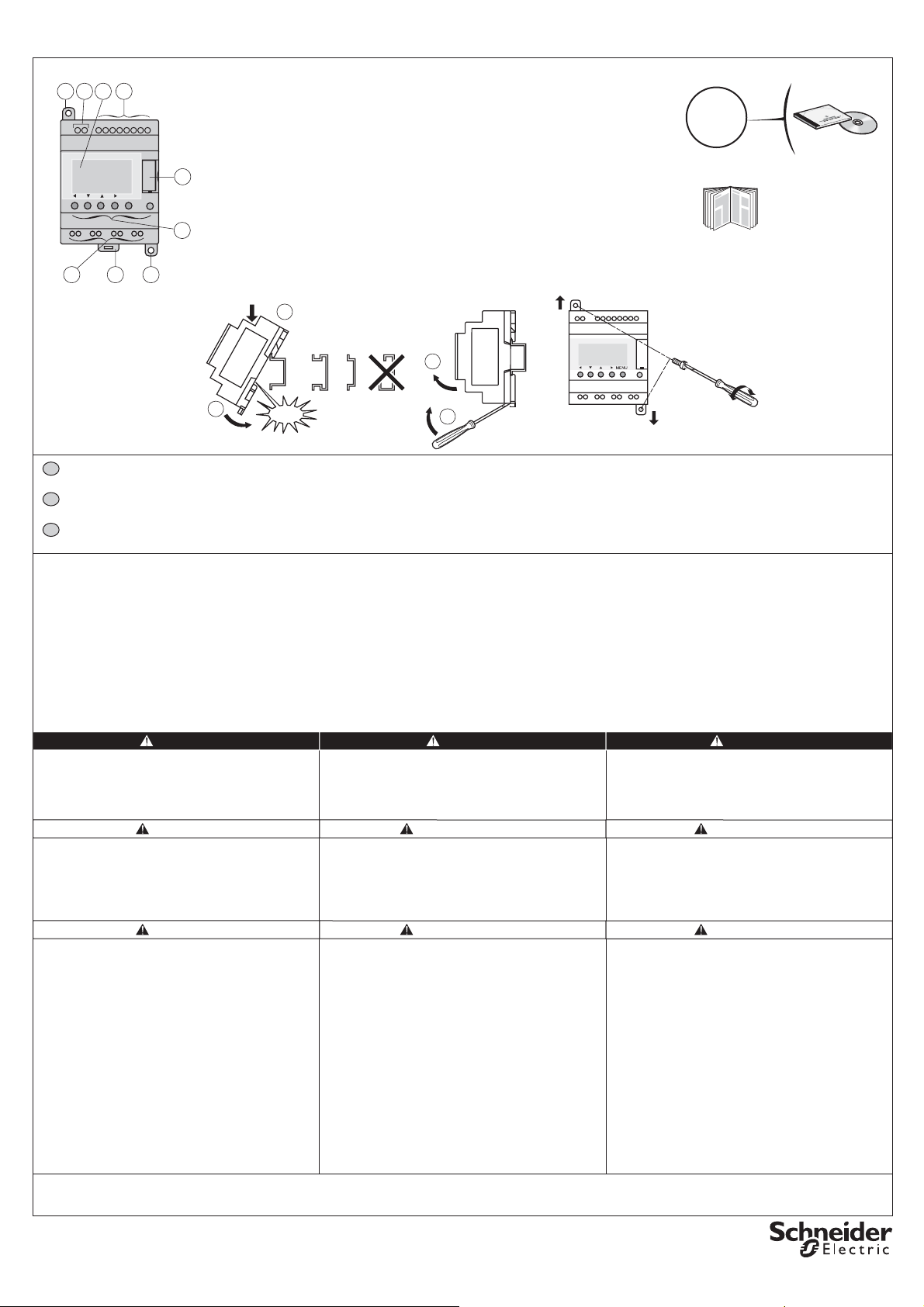

SR2 Appppp / SR2 Bppppp

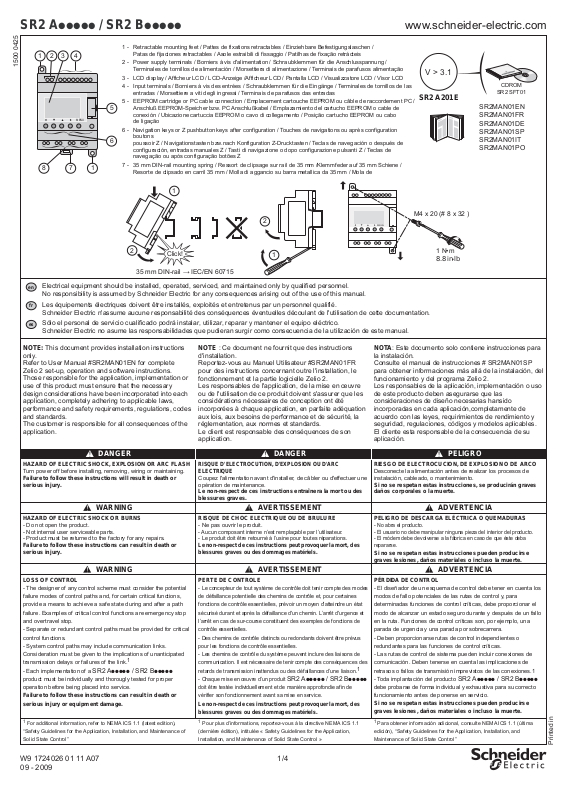

1 - Retractable mounting feet / Pattes de fixations retractables / Einziehbare Befestigungslaschen /
1172 3
1500 0425
4
MENU
8
Patas de fijaciones retractables / Asole estraibili di fissaggio / Patilhas de fixação retrácteis
2 - Power supply terminals / Borniers à vis d'alimentation / Schraubklemmen für die Anschlusspannung /
Terminales de tornillos de alimentación / Morsettiera di alimentazione / Terminais de parafusos alimentação
3 - LCD display / Afficheur LCD / LCD-Anzeige /Afficheur LCD / Pantalla LCD / Visualizzatore LCD / Visor LCD
4 - Input terminals / Borniers à vis des entrées / Schraubklemmen für die Eingänge / Terminales de tornillos de las
entradas / Morsettiere a viti degli ingressi / Terminais de parafusos das entradas
5 - EEPROM cartridge or PC cable connection / Emplacement cartouche EEPROM ou câble de raccordement PC /
Anschluß EEPROM-Speicher bzw. PC Anschlußkabel / Emplazamiento del cartucho EEPROM o cable de
5
conexión / Ubicazione cartuccia EEPROM o cavo di collegamento / Posição cartucho EEPROM ou cabo
de ligação
6 - Navigation keys or Z pushbutton keys after configuration / Touches de navigations ou après configuration
boutons
6
poussoir Z / Navigationstasten bzw.nach Konfiguration Z-Drucktasten / Teclas de navegación o después de
configuración, entradas manuales Z / Tasti di navigazione o dopo configurazione pulsanti Z / Teclas de
navegação ou após configuração botões Z
7 - 35 mm DIN-rail mounting spring / Ressort de clipsage sur rail de 35 mm /Klemmfeder auf 35 mm Schiene /
Resorte de clipsado en carril 35 mm / Molla di aggancio su barra metallica da 35 mm / Mola de
www.schneider-electric.com
V > 3.1
CDROM
SR2 A201E
1
SR2 SFT01
SR2MAN01EN
SR2MAN01FR
SR2MAN01DE
SR2MAN01SP
SR2MAN01IT
SR2MAN01PO
2
2
Click!
1
35 mm DIN-rail → IEC/EN 60715
Electrical equipment should be installed, operated, serviced, and maintained only by qualified personnel.
en
No responsibility is assumed by Schneider Electric for any consequences arising out of the use of this manual.
Les équipements électriques doivent être installés, exploités et entretenus par un personnel qualifié.
fr
Schneider Electric n'assume aucune responsabilité des conséquences éventuelles découlant de l'utilisation de cette documentation.
Sólo el personal de servicio cualificado podrá instalar, utilizar, reparar y mantener el equipo eléctrico.
es
Schneider Electric no asume las responsabilidades que pudieran surgir como consecuencia de la utilización de este manual.
NOTE: This document provides installation instructions
only.
Refer to User Manual #SR2MAN01EN for complete
Zelio 2 set-up, operation and software instructions.
Those responsible for the application, implementation or
use of this product must ensure that the necessary
design considerations have been incorporated into each
application, completely adhering to applicable laws,
performance and safety requirements, regulations, codes
and standards.
The customer is responsible for all consequences of the
application.
DANGER
HAZARD OF ELECTRIC SHOCK, EXPLOSION OR ARC FLASH
Turn power off before installing, removing, wiring or maintaining.
Failure to follow these instructions will result in death or
serious injury.
WARNING
HAZARD OF ELECTRIC SHOCK OR BURNS
- Do not open the product.
- Not internal user serviceable parts.
- Product must be returned to the factory for any repairs.
Failure to follow these instructions can result in death or
serious injury.
WARNING
LOSS OF CONTROL
- The designer of any control scheme must consider the potential
failure modes of control paths and, for certain critical functions,
provide a means to achieve a safe state during and after a path
failure. Examples of critical control functions are emergency stop
and overtravel stop.
- Separate or redundant control paths must be provided for critical
control functions.
- System control paths may include communication links.
Consideration must be given to the implications of unanticipated
transmission delays or failures of the link.
- Each implementation of a SR2 A
product must be individually and thorougly tested for proper
operation before being placed into service.
Failure to follow these instructions can result in death or
serious injury or equipment damage.
1
For additional information, refer to NEMA ICS 1.1 (latest edition),
“Safety Guidelines for the Application, Installation, and Maintenance of
Solid State Control”
1
ppppp / SR2 Bppppp
W9 1724026 01 11 A07
NOTE : Ce document ne fournit que des instructions
d'installation.
Reportez-vous au Manuel Utilisateur #SR2MAN01FR
pour des instructions concernant outre l'installation, le
fonctionnement et la partie logicielle Zelio 2.
Les responsables de l'application, de la mise en œuvre
ou de l'utilisation de ce produit doivent s'assurer que les
considérations nécessaires de conception ont été
incorporées à chaque application, en parfaite adéquation
aux lois, aux besoins de performance et de sécurité, la
réglementation, aux normes et standards.
Le client est responsable des conséquences de son
application.
NOTA: Este documento solo contiene instrucciones para
la instalación.
Consulte el manual de instrucciones # SR2MAN01SP
para obtener informaciones más allá de la instalación, del
funcionamiento y del programa Zelio 2.
Los responsables de la aplicación, implementación o uso
de este producto deben asegurarse que las
consideraciones de diseño necesarias hansido
incorporadas en cada aplicación,completamente de
acuerdo con las leyes, requirimientos de rendimiento y
seguridad, regulaciones, códigos y modelos aplicables.
El cliente esta responsable de la consecuencia de su
aplicación.
DANGER
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC
ELECTRIQUE
Coupez l'alimentation avant d'installer, de câbler ou d'effectuer une
opération de maintenance.
Le non-respect de ces instructions entraînera la mort ou des
blessures graves.
RIESGO DE ELECTROCUCION, DE EXPLOSION O DE ARCO
Desconecte la alimentación antes de realizar los procesos de
instalación, cableado, o mantenimiento.
Si no se respetan estas instrucciones, se producirán graves
daños corporales o la muerte.
AVERTISSEMENT ADVERTENCIA
RISQUE DE CHOC ELECTRIQUE OU DE BRULURE
- Ne pas ouvrir le produit.
- Aucun composant interne n’est remplaçable par l’utilisateur.
- Le produit doit être retourné à l’usine pour toutes réparations.
Le non-respect de ces instructions peut provoquer la mort, des
blessures graves ou des dommages matériels.
PELIGRO DE DESCARGA ELÉCTRICA O QUEMADURAS
- No abra el producto.
- El usuario no debe manipular ninguna pieza del interior del producto.
- El módem debe devolverse a la fábrica en caso de que éste deba
repararse.
Si no se respetan estas instrucciones pueden producirse
graves lesiones, daños materiales o incluso la muerte.
AVERTISSEMENT
PERTE DE CONTROLE
- Le concepteur de tout système de contrôle doit tenir compte des modes
de défaillance potentielle des chemins de contrôle et, pour certaines
fonctions de contrôle essentielles, prévoir un moyen d’atteindre un état
sécurisé durant et après la défaillance d'un chemin. L’arrêt d'urgence et
l’arrêt en cas de sur-course constituent des exemples de fonctions de
contrôle essentielles.
- Des chemins de contrôle distincts ou redondants doivent être prévus
pour les fonctions de contrôle essentielles.
- Les chemins de contrôle du système peuvent inclure des liaisons de
communication. Il est nécessaire de tenir compte des conséquences des
retards de transmission inattendus ou des défaillances d’une liaison.
- Chaque mise en œuvre d’un produit
doit être testée individuellement et de manière approfondie afin de
vérifier son fonctionnement avant sa mise en service.
Le non-respect de ces instructions peut provoquer la mort, des
blessures graves ou des dommages matériels.
1
Pour plus d’informations, reportez-vous à la directive NEMA ICS 1.1
(dernière édition), intitulée « Safety Guidelines for the Application,
Installation, and Maintenance of Solid State Control »
SR2 A
ppppp / SR2 Bppppp
PÉRDIDA DE CONTROL
- El diseñador de un esquema de control debe tener en cuenta los
modos de fallo potenciales de las rutas de control y, para
determinadas funciones de control críticas, debe proporcionar el
modo de alcanzar un estado seguro durante y después de un fallo
en la ruta. Funciones de control críticas son, por ejemplo, una
parada de urgencia y una parada por sobrecarrera.
- Deben proporcionarse rutas de control independientes o
redundantes para las funciones de control críticas.
- Las rutas de control de sistema pueden incluir conexiones de
comunicación. Deben tenerse en cuenta las implicaciones de
1
retrasos o fallos de transmisión imprevistos de las conexiones.1
- Toda implantación del producto
debe probarse de forma individual y exhaustiva para su correcto
funcionamiento antes de ponerse en servicio.
Si no se respetan estas instrucciones pueden producirse
graves lesiones, daños materiales o incluso la muerte.
1
edición), “Safety Guidelines for the Application, Installation, and
Maintenance of Solid State Control”
1/4
Para obtener información adicional, consulte NEMA ICS 1.1 (última
09 - 2009
M4 x 20 (# 8 x 32 )
1 N•m
8.8 in-lb
PELIGRO
ADVERTENCIA
SR2 A
ppppp / SR2 Bppppp
Printed in

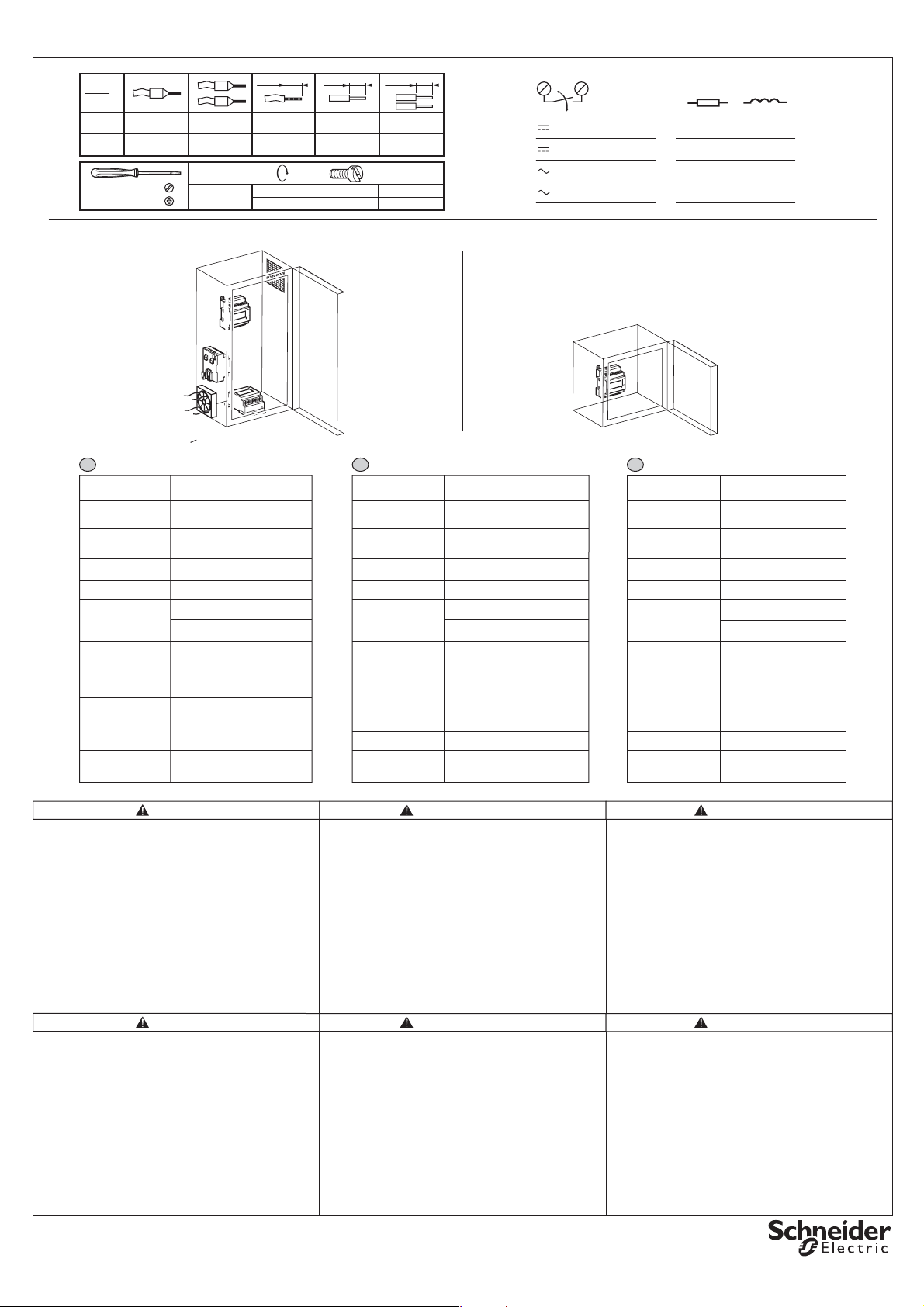

Page 2
SR2 Appppp / SR2 Bppppp
www.schneider-electric.com
mm
in.
mm
AWG
2
0.25…2.5
24…14
0.25…0.75
24…18
6,8
0.27
0.2…2.5
25…14
6,8
0.27
0.2…2.5
25…14
6,8
0.27
0.2…1.5
25…16
C
Ø 3,5
(0.14 in)
C
Npm
in-lb
0,5
4.5
Installation conditions / Conditions d'installation / Condiciones de instalación
55 °C
131 °F
>
2 m/s
en
Service conditions
Operating
temperature
Storage
temperature
Relative Humidity
Pollution Degree
Degree of Protection
Altitude
Vibration resistance
(IEC 60068-2-6)
Shock resistance
(IEC 60068-2-27)
Enclosure material UL94V0
Standard applicable/
operating conditions
- 20…+ 55 °C
(- 4 °F…+ 131 °F)
- 40…+ 70 °C
(- 40 °F…+ 158 °F)
Level RH1, 30…95 %
(non-condensing)
2 (IEC/EN 61131-2)
IP 20 (IEC 60529)
Operations: 0…2000 m
(0…6562 ft)
Transport: 0…3048 m
(0 …10000 ft)
Mounting on rail or panel 5…9 Hz,
amplitude: 3,5 mm (0.14 in)
9…150 Hz, acceleration: 1 g
10 cycles/axis, 1 octave/minute
147 m/sec2 (15 g), 11 ms duration,
3 shocks per axis.
IEC/EN 61131-2
fr
Conditions de fonctionnement
Température de
fonctionnement
Température de
stockage
Humidité relative
Degré de pollution
Degré de protection
Altitude
Tenue aux vibrations
(IEC 60068-2-6)
Tenue aux chocs
(IEC 60068-2-27)
Matière boitier
Normes applicable/
conditions
de fonctionnement
- 20…+ 55 °C
- 40…+ 70 °C
Niveau RH1, 30…95 %
(sans-condensation)
2 (IEC/EN 61131-2)
IP 20 (IEC 60529)
Fonctionnement : 0…2000 m
Transport : 0…3048 m
En montage sur rail et panneau :
5…9 Hz, amplitude : 3,5 mm,
9…150 Hz
,
10 cycles/axe, 1 octave/minute
147 m/sec2 (15 g), durée 11 msec,
3 chocs par axe sur les trois axes
UL94V0
IEC/EN 61131-2
12 V
24 V
24 V
100...240 V
accélération : 1 g
max 100 000
8 / 5 A 2 A
8 / 5 A 2 A
8 / 5 A 2 A
8 / 5 A 3 A
Power factor (CSA Certification) 25 %
Facteur de marche (Certification CSA) 25 %
Factor de marcha (Certificación CSA) 25 %
40 °C
104 °F
es
Condiciones de funcionamiento
Temperatura de
funcionamiento
Temperatura de
almacenamiento
Humedad relativa
Grado de
contaminaci
Grado de proteci
Altitud
Resistencia a las
vibraciones
(IEC 60068-2-6)
Resistencia mecanica
a los golpes
(IEC 60068-2-27)
Material caja UL94V0
Norma de aplicación/
condiciones
de funcionamiento
- 20…+ 55 °C
- 40…+ 70 °C
Nivel RH1, del 30…95 %
(no condensante)
2 (IEC/EN 61131-2)
ón
ón
IP 20 (IEC 60529)
Utilizaci
Transporte : 0…3048 m
En montaje en carril y panel
5…9 Hz, amplitud: 3.5 mm
9…150 Hz, aceleración: 1 g
10 cyclos/eje, 1 octava/minuto
147 m/sec2 (15 g),
duración 11 msec,
3 golpes por eje.
IEC/EN 61131-2
ón
: 0…2000 m
WARNING
UNINTENDED EQUIPMENT OPERATION
- This product is not intended for use in safety critical
machine functions. Where personnel and or equipment
hazard exist, use appropriate hard-wired safety
interlocks.
- Do not disassemble, repair or modify the controllers.
- This controller is designed for use within an enclosure
according to specifications described in these instructions
in the paragraph on installation conditions.
- Install the controllers in the operating environement
conditions described below.
Failure to follow these instructions can result in
death or serious injury or equipment damage.
WARNING
EXPLOSION HAZARD
- According to CSA C22.2 No 213: This equipment is
suitable for use in class I, division 2, groups A, B, C and
D or non-hazardous locations only.
Substitution of components may impair suitability for
class I, division 2.
- Confirm that the product power supply voltage and its
tolerances are compatible with those of the network.
- Do not disconnect equipment unless power has been
switched off or the area is known to be non-hazardous.
Failure to follow these instructions can result in
death or serious injury or equipment damage.
W9 1724026 01 11 A07
AVERTISSEMENT
OPERATION D'EQUIPEMENT NON INTENTIONNELLE
- Ce produit ne doit pas être utilisé dans des fonctions
critiques de machine de sûreté. Là où il existe des
risques pour le personnel et/ou le matériel, utilisez les
contacts de sécurité câblés appropriés.
- Veuillez ne pas démonter, réparer, ni modifier le
contrôleur.
- Ce contrôleur logique doit être utilisé dans une enceinte
fermée, selon les spécifications décrites dans cette
notice, au paragraphe Conditions d'installation.
- Installez les contrôleurs dans un environnement de
fonctionnement normal, comme indiqué.
Le non-respect de ces instructions peut provoquer la
mort, des blessures graves ou des dommages matériels.
AVERTISSEMENT
RISQUE D'EXPLOSION
- Selon CSA C22.2 No 213: cet équipement est
acceptable pour utilisation dans les endroits dangereux
de classe I, division 2, groupes A, B, C et D ou non
classifiés seulement. Le remplacement des composants
peut affecter l'utilisation en classe I, division 2.
- Assurez-vous que la tension d'alimentation du produit,
avec ses tolérances, est compatible avec celles du
réseau.
- Assurez-vous que l'alimentation est coupée ou que la
zone ne présente aucun danger avant de connecter
l'équipement.
Le non-respect de ces instructions peut provoquer la
mort, des blessures graves ou des dommages matériels.
2/4
ADVERTENCIA
OPERACION DEL EQUIPO INVOLUNTARIA
- Este producto no esta diseñado para un uso en
funciones criticas de una maquina de seguridad. Donde
existan riesgos para el personal o el equipamiento, use
cierres de seguridad cableados adaptados.
- No desmonte, repare ni modifique los productos.
- Este producto esta diseñado para un uso en un recinto
cerrado, según las especificaciones que se describen en
estas instrucciones, al apartado Condiciones de
Instalación.
- Instale los productos en las condiciones de entorno de
funcionamiento descritas.
Si no se respetan estas instrucciones pueden
producirse graves lesiones, daños materiales
o incluso la muerte.
ADVERTENCIA
RIESGO DE EXPLOSION
- Segun CSA C22.2 No 213: Este aparato esta preparado
para trabajar dentro de ambientes peligrosos de classe I,
Division 2, grupos A, B, C, y D o unicamente en lugares
no peligrosos. Reemplazar componentes puede
perjudicar la adecuación para la clase I, división 2.
- Asegúrese de que la tensión de alimentación del
producto y sus tolerancias son compatibles con las de la
red eléctrica.
- No conecte el equipo a menos que se haya eliminado la
alimentación o que la zona no sea peligrosa.
Si no se respetan estas instrucciones pueden
producirse graves lesiones, daños materiales
o incluso la muerte.
Page 3

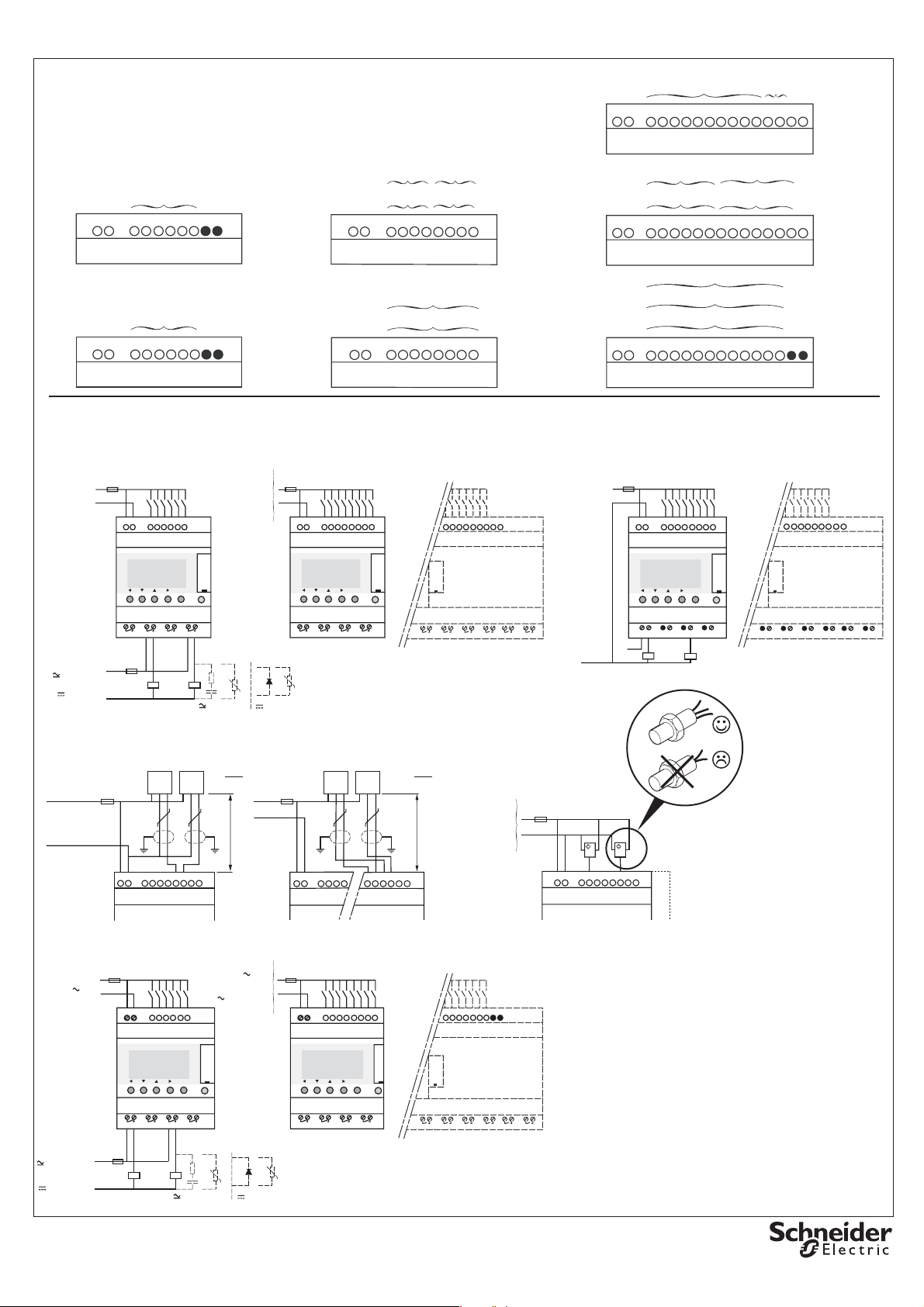

SR2 Appppp / SR2 Bppppp
SR2 A201BD
+–
www.schneider-electric.com
c 0…10 V ANA.
c 24 V
I1 I2 I3 I4 I5 I6 I7 I8 I9 IA IBIC
cor 24 V
–
–
a 24 V
a 100...240 V
a 48 V
I7 I8 I9 IA IB IC
c 0…10 V ANA.
or c 12 V
c 0…10 V ANA.
or c 24 V
-
-
SR2 A101BD
+ – I1 I2 I3 I4 I5 I6
SR2 A101FU
L
N
c 24 V
a 100...240 V
I1 I2 I3 I4 I5 I6
SR2 B121JD
SR2 B12pBD
+–
SR2 B121B
SR2 B121FU
L
N
c 0…10 V ANA.
or c 12 V
c 12 V
c 0…10 V ANA.
c 24 V
or c 24 V
I1 I2 I3 I4 IB ICID IE
a 24 V
a 100...240 V
I1 I2 I3 I4 I5 I6 I7 I8
SR2 B201JD
SR2 B20pBD
+–
SR2 B201B
SR2 p201FU
SR2 A201E
L
N
c 12 V
c 24 V
I1 I2 I3 I4 I5 I6 IB IC ID IE IF IG
I1 I2 I3 I4 I5 I6
Note :
Do not activate the product's inputs independently of its power supply / Ne pas activer les entrées du produit indépendemment de son alimentation
Schalten Sie die Eingänge des Produkts nicht unabhängig von der Spannungsversorgung ein. / No active las entradas del producto independientemente de su alimentación
Non attivare gli ingressi del prodotto indipendentemente dall'alimentazione / Não activar as entradas do produto independentemente da respectiva alimentação
SR2 B122BD
(1)
+
–
I1 I2 I3 I4 IBIC ID IE
SR2 B202BD SR2 A101BD
I6 IB IC ID IE IF IG
MENU
––
c 24 V
(1)
+
–
I1 I2 I3 I4 I5 I6
–
+
SR2 B121JD/
SR2 B201JD
c 12 V
SR2 B121BD/
SR2 p201BD
c 24 V
MENU
(1)
+
–
I1 I2 I3 I4 ID IEIB IC
–
+
MENU
SR2 p201BD SR2 B12ppD
I6 I7 I8 I9 ICIA IB
SR2 Bpp2BD
c 24 V
– –
12…240 V
50 / 60 Hz
ou 12…24 V
+
SR2 B121JD
c 12 V
SR2 B12pBD
c 24 V
–
12…240 V
50 / 60 Hz
ou
12…24 V
Q1 Q2 Q3 Q4
(2)
L / +
N / –
SR2 B121JD
SR2 B12pBD
(1)
+
–
SR2 A101FU
(1)
L
240 V
N
L
1
Q1
(2)
L / +
N / –
c 0 -10 V ANALOG.
Ca / Ta1Ca / Ta
2
I1 I2 I3 I4 IB IC ID IE
N
I1 I2 I3 I4 I5 I6
MENU
1
1
2
1
2
2
Q2
Q3
Q4
12…240 V
50 / 60 Hz
(3) (3)
12…240 V
50 / 60 Hz
mm
SR2 ppp1FU
100…240 V
2
(3)
U
U
in.
+
c 24 V
–
393.7 Maxi
10 000 Maxi
SR2 Bpp1B
24 V
50 / 60 Hz
(3)
12…24 V
Q1 Q2 Q3 Q4
U
12…24 V
SR2 p20pBD
c 0 -10 V ANALOG.
(1)
+–
SR2 B121B
SR2 A121FU
(1)
L
N
L
N
1
2
Q1
U
Ca / Ta1Ca / Ta
2
I1 I2 I3 I4 IDIE IF IG
I1 I2 I3 I4 I5 I6 I7 I8
MENU
1
1
1
2
2
Q2
2
Q3
Q4
10 000 Maxi
–
–
Q3
Q4
mm
in.
393.7 Maxi
SR2 B201B
SR2 p201FU
SR2 A201E
I6 I7 I8 I9 ICIA IB
Q3
Q4
Q5
Q6 Q7 Q8
SR2 B121JD
c 12 V
SR2 B12pBD
SR2 p20pBD
c 24 V
Q5
Q61Q7
Q1+Q2Q3Q4
+
c 24 V
–
(1)
+
–
+
–
(1)
BL
BN
BN
BL
I1 I3 I4I2 IBICID IE
BK
BK
1 A quick-blowing fuse, circuit-breaker or circuit protector (US) /
Q5
Q3
Q4
Q6 Q7 Q8
Fusible ultra rapide 1 A ou coupe circuit /
Ultraschnellsicherung 1 A oder Geräteschutzsicherung /
Fusible ultra rápido 1 A o interruptor de circuito /
Fusibile ultra rapido 1 A o interruttore.
Fuse, circuit-breaker or circuit protector (US) /
(2)
Fusible ou coupe circuit /
1
212121212
2
Q8
Ultraschnellsicherung oder Geräteschutzsicherung /
Fusible o interruptor / Fusibile o interruttore.
Inductive load / Charge inductive / induktive Last /
(3)
Carga inductiva / Carico induttivo.
W9 1724026 01 11 A07
3/4
Page 4
SR2 Appppp / SR2 Bppppp

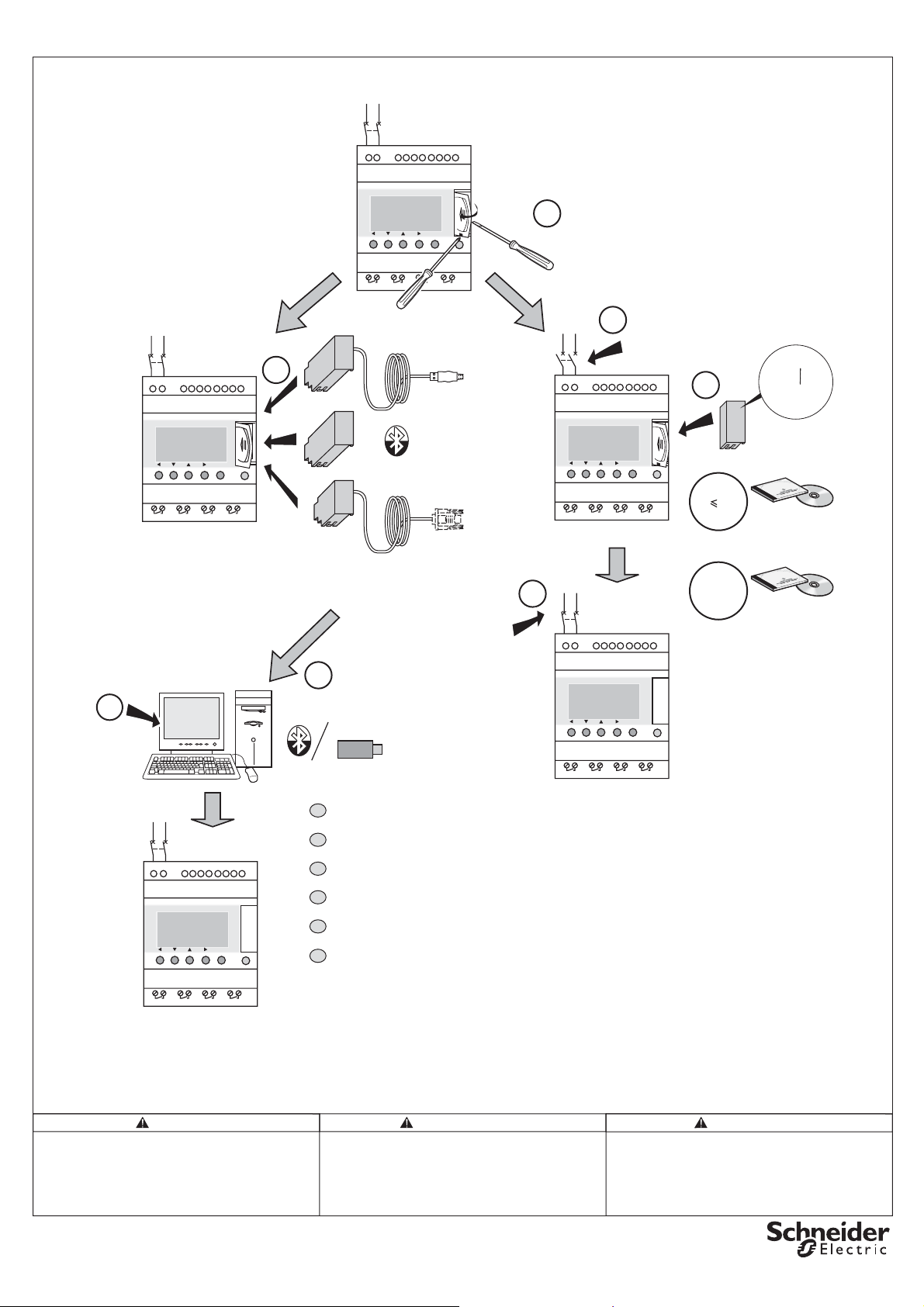

Transfer / Transfert / Datenübertragung / Transferencia / Trasferimento / Transferência
ON
MENU
www.schneider-electric.com
1
2
ON
MENU
Transfer / Transfert
Übertragung / Transferimento
Transferencia / Transferência
PC
4
Zelio Soft 2
(*)
ON
MENU
2
SR2 USB01
OFF
I1--I2----Q3
3
T1----i4--------Q1
SR2 BTC01
Pass key = 6688
Device name = Zelio2
SR2 CBL01
MENU
SR2 MEM01
V 2.4
CDROM
SR2 SFT01
SR2 MEM02
4
ON
V u 3.1
CDROM
SR2 SFT01
(*)
3
W3A8115
(*)
The time of memory transfer is ≤ 40 s. Wait for the transfer to end.
en
Display: > > > MEMORY (or MODULE) then TRANSFER. OK when it is complete.
La durée du transfert mémoire est ≤ 40 s. Attendre que le transfert se termine.
fr
Affichage de : > > > MEMOIRE (ou MODULE) puis de TRANSFER. OK lorsqu’il est terminé.
Dauer der Speicherübertragung ≤ 40 s. Warten Sie, bis der Übertragungsvorgang abgeschlossen ist.
de
Anzeige von: > > > SPEICHER (oder MODUL) und dann von ÜBERTRAGUNG. OK, wenn er abgeschlossen ist.
es
El tiempo de transferencia de memoria es ≤ 40 s Esperar a que termine la transferencia.
Se visualiza: > > > MEMORIA (o MODULO) y, a continuación, TRANSFERENCIA. ACEPTAR para terminar.
it
Il tempo di trasferimento memoria è ≤ 40 s Attendere che il trasferimento sia terminato.
Viene visualizzato: > > > MEMORIA (o MODULO) e quindi TRASFERISCI. OK quando il trasferimento è finito.
O tempo de transferência da memória é ≤ 40 s. Aguarde até a transferência terminar.
pt
Aparece : > > > MEMÓRIA (ou MÓDULO) seguido de TRANSFER. OK quando terminar.
MENU
Transfer
Transfert
Übertragung
Transferimento
Transferencia
Transferência
LOSS OF DATA
Use only the special SR2 CBL01, SR2 USB01, or SR2
BTC01 cable.
Failure to follow these instructions can result in
death or serious injury or equipment damage.
W9 1724026 01 11 A07
SR2 MEM01/02
The memory can be removed. In every case, shut down the supply voltage BEFORE removing the memory module (EEPROM).
La mémoire peut être retirée. Dans tous les cas, couper la tension d'alimentation AVANT de retirer la mémoire (EEPROM).
Der Speicher kann herausgenommen werden. In allen Fällen ERST die Spannungsversorgung abschalten und DANACH den
Speicher (EEPROM) herausnehmen.
La memoria se puede extraer. En todos los casos, cortar la tensión de alimentación ANTES de extraer la memoria (EEPROM)
La memoria può di togliere. Essere rimossa , interrompere la tensione di alimentazione PRIMA di togliere la memoria (EEPROM).
A memória puedo de retirar. Em todos os casos, desligar a tensão de alimentação ANTES de retirar a memória (EEPROM).
AVERTISSEMENTWARNING
PERTE DE DONNEES
Utiliser uniquement le câble spécifique SR2 CBL01 ou
SR2 USB01 ou SR2 BTC01.
Le non-respect de ces instructions peut provoquer la
mort, des blessures graves ou des dommages matériels.
PÉRDIDA DE DATOS
Utilizar únicamente el cable específico SR2 CBL01 o
SR2 USB01 o SR2 BTC01
Si no se respetan estas instructions pueden
producirse graves lesiones, daños materiales o
incluso la muerte.
ADVERTENCIA
4/4
Loading...
