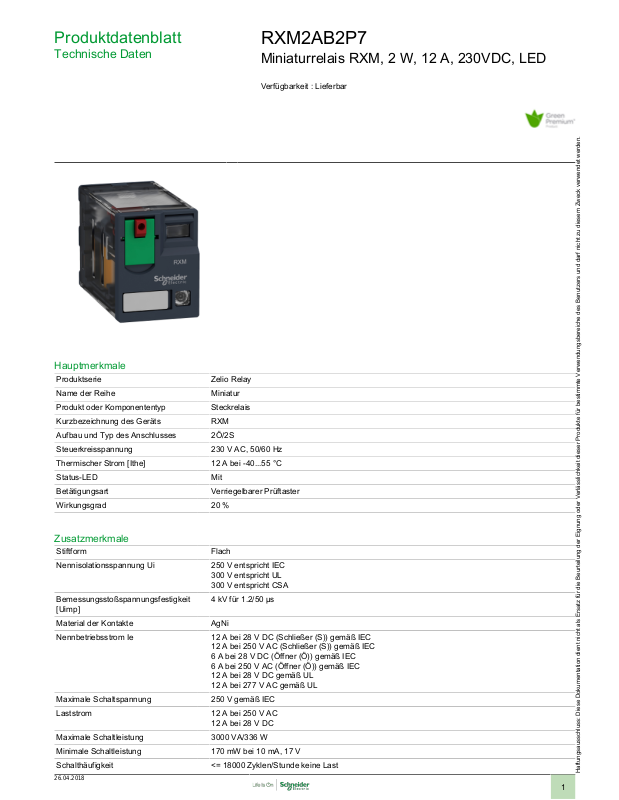

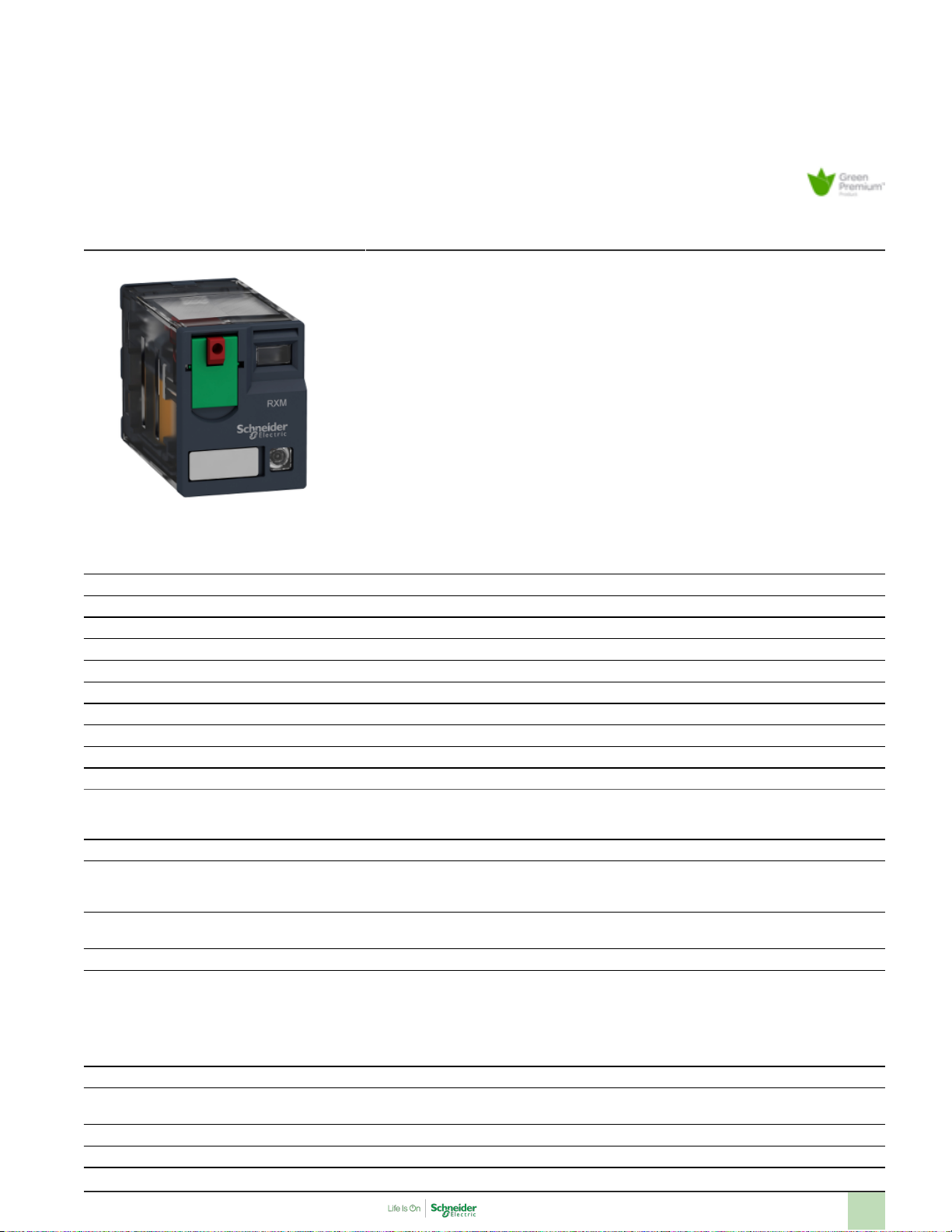

Produktdatenblatt
Technische Daten
RXM2AB2P7
Miniaturrelais RXM, 2 W, 12 A, 230VDC, LED
Verfügbarkeit : Lieferbar
Hauptmerkmale
Produktserie Zelio Relay
Name der Reihe Miniatur
Produkt oder Komponententyp Steckrelais
Kurzbezeichnung des Geräts RXM
Aufbau und Typ des Anschlusses 2Ö/2S
Steuerkreisspannung 230 V AC, 50/60 Hz
Thermischer Strom [Ithe] 12 A bei -40...55 °C
Status-LED Mit
Betätigungsart Verriegelbarer Prüftaster
Wirkungsgrad 20 %
Zusatzmerkmale
Stiftform Flach
Nennisolationsspannung Ui 250 V entspricht IEC
Bemessungsstoßspannungsfestigkeit
[Uimp]
Material der Kontakte AgNi
Nennbetriebsstrom Ie 12 A bei 28 V DC (Schließer (S)) gemäß IEC
Maximale Schaltspannung 250 V gemäß IEC
Laststrom 12 A bei 250 V AC
Maximale Schaltleistung 3000 VA/336 W
Minimale Schaltleistung 170 mW bei 10 mA, 17 V
Schalthäufigkeit <= 18000 Zyklen/Stunde keine Last
26.04.2018
300 V entspricht UL
300 V entspricht CSA
4 kV für 1.2/50 µs
12 A bei 250 V AC (Schließer (S)) gemäß IEC
6 A bei 28 V DC (Öffner (Ö)) gemäß IEC
6 A bei 250 V AC (Öffner (Ö)) gemäß IEC
12 A bei 28 V DC gemäß UL
12 A bei 277 V AC gemäß UL
12 A bei 28 V DC
Haftungsausschluss: Diese Dokumentation dient nicht als Ersatz für die Beurteilung der Eignung oder Verlässlichkeit dieser Produkte für bestimmte Verwendungsbereiche des Benutzers und darf nicht zu diesem Zweck verwendet werden.
1
Page 2
<= 1200 Zyklen/Stunde unter Last
Mechanische Lebensdauer 10000000 Zyklen
Elektrische Lebensdauer 100000 Zyklen für ohmsch Belastung
Mittl. Leistungsaufnahme in VA 1.2 bei 60 Hz
Mittl. Leistungsaufnahme in VA 1,2 VA 60 Hz
Abfallspannungsschwelle >= 0.15 Uc
Ansprechzeit 20 ms
Reset-Dauer 20 ms
Mittlerer Widerstand 15000 Ohm bei 20 °C +/- 15 %
Nennbetriebsspannungsgrenzen 184...253 V AC
Daten bezüglich Sicherheit und
Zuverlässigkeit
Schutzkategorie RT I
Betriebsart Jede Position
Produktgewicht 0,037 kg
Erläuterungen zum Gerät Produkt, komplett
Kompatibilitätscode RXM
B10d = 100000
Montage
Spannungsfestigkeit 1300 V AC zwischen Kontakten mit Mikro-Abschaltung Isolierung
Produktzertifizierungen CE
Normen EN/IEC 61810-1
Umgebungstemperatur bei Lagerung -40...85 °C
Umgebungstemperatur bei Betrieb -40...55 °C
Vibrationsfestigkeit 3 gn (f = 10...150 Hz), Amplitude +/- 1 mm (auf 5 Zyklen in Betrieb)
Schutzart (IP) IP40 entspricht EN/IEC 60529
Stoßfestigkeit 10 gn im Betrieb
Verschmutzungsgrad 3
2000 V AC zwischen Spule und Kontakt mit verstärkt Isolierung
2000 V AC zwischen Polen mit Grundausführung Isolierung
CSA
GOST
RoHS
UL
REACH
Lloyd's
UL 508
CSA C22.2 No 14
5 gn (f = 10...150 Hz), Amplitude +/- 1 mm (auf 5 Zyklen nicht in Betrieb)
30 gn nicht in Betrieb
Nachhaltigkeit
Grad der Umweltverträglichkeit Green-Premium-Produkt
ROHS Konform - seit 0710 - Schneider-Electric-Konformitätserklärung
Schneider-Electric-Konformitätserklärung
REACH Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert
Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert
Umgebungsbedingungen Produkt Verfügbar
Produktökobilanz
Entsorgungshinweise Keine spezifischen Recyclingtätigkeiten erforderlich
Vertragliche Gewährleistung
Periode 18 Monate
2
Page 3
Produktdatenblatt

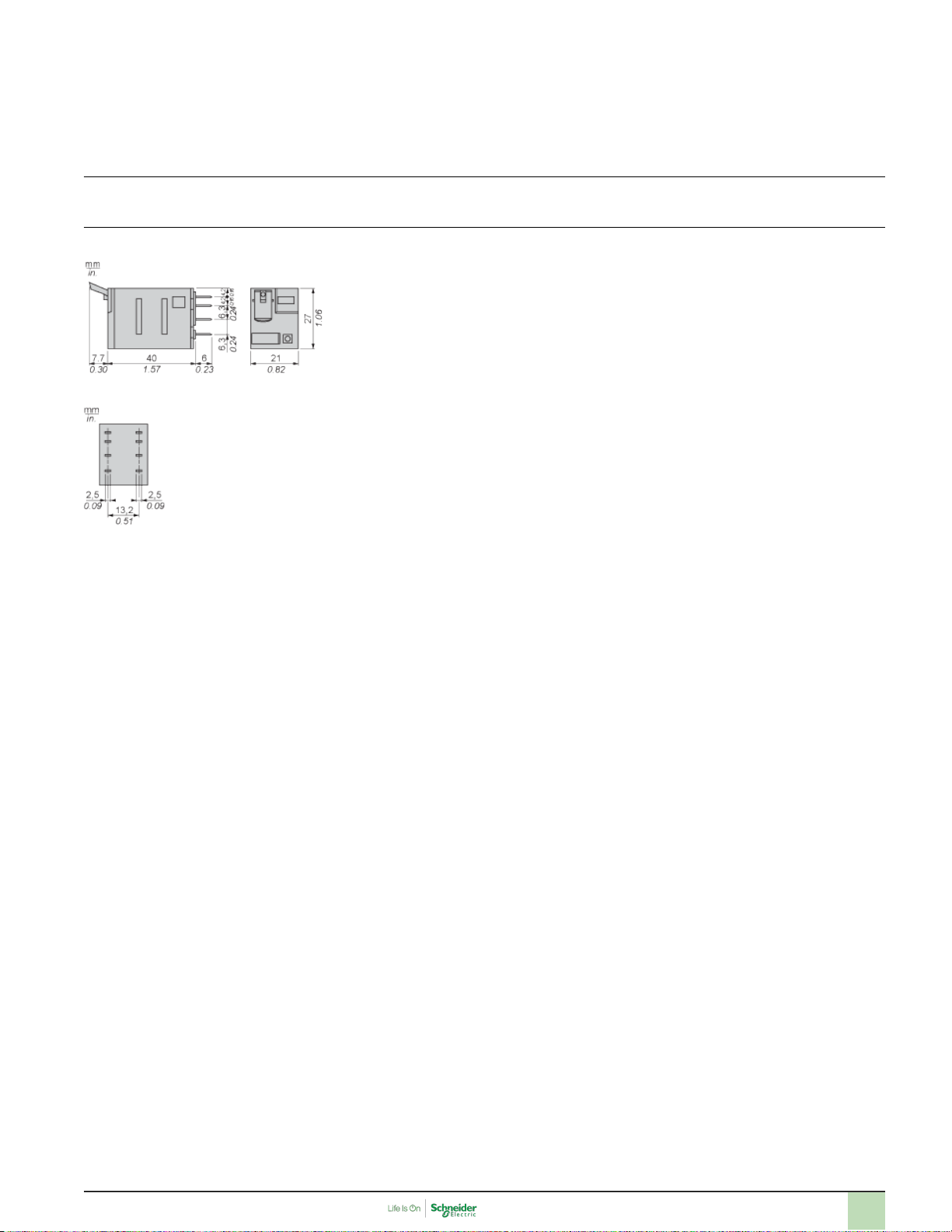

Maßzeichnungen
Abmessungen
Stecker-Seitenansicht
RXM2AB2P7
3
Page 4
Produktdatenblatt

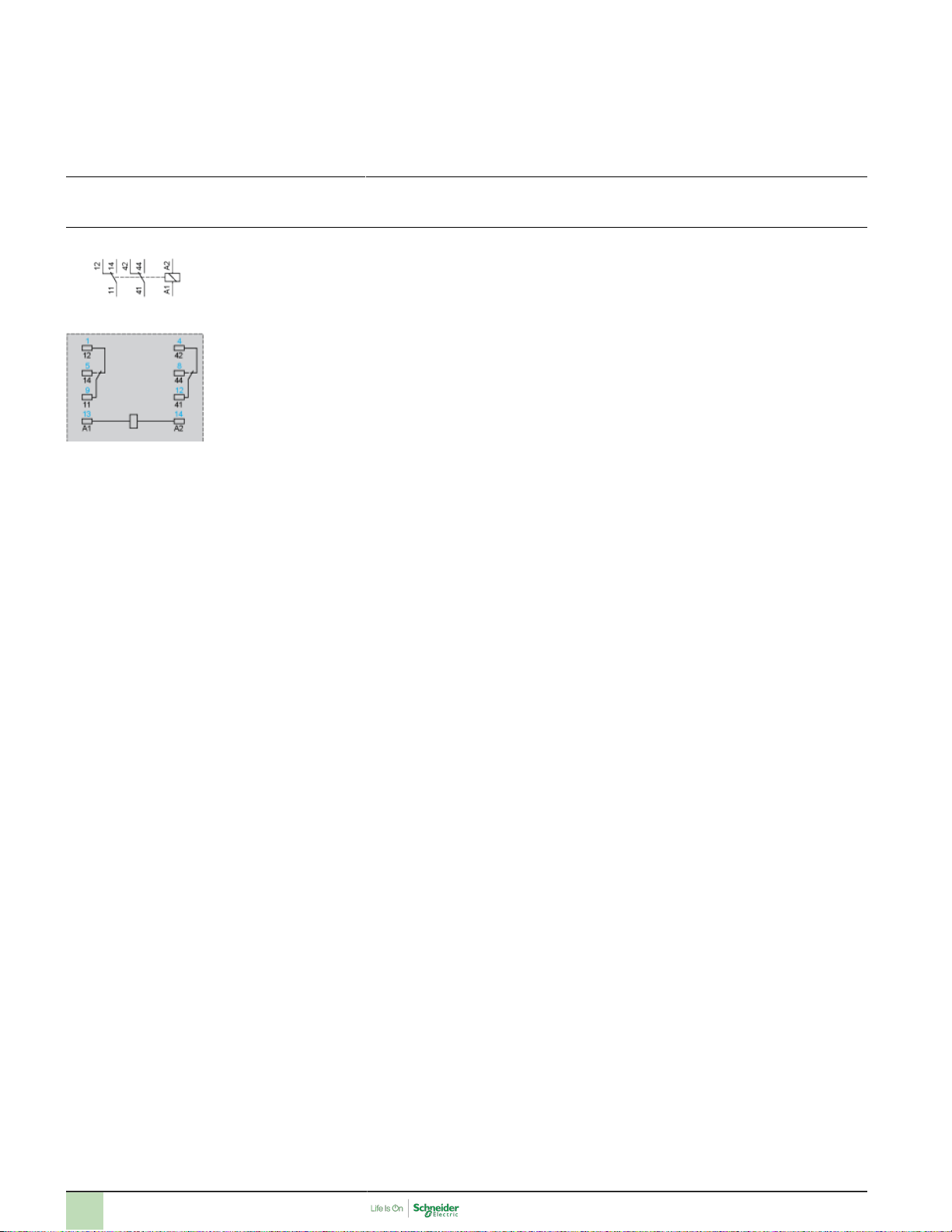

Anschlüsse und Schema
Verdrahtungsplan
Blau dargestellte Symbole entsprechen der Nema-Kennzeichnung.
RXM2AB2P7
4
Page 5
Produktdatenblatt
RXM2AB2P7

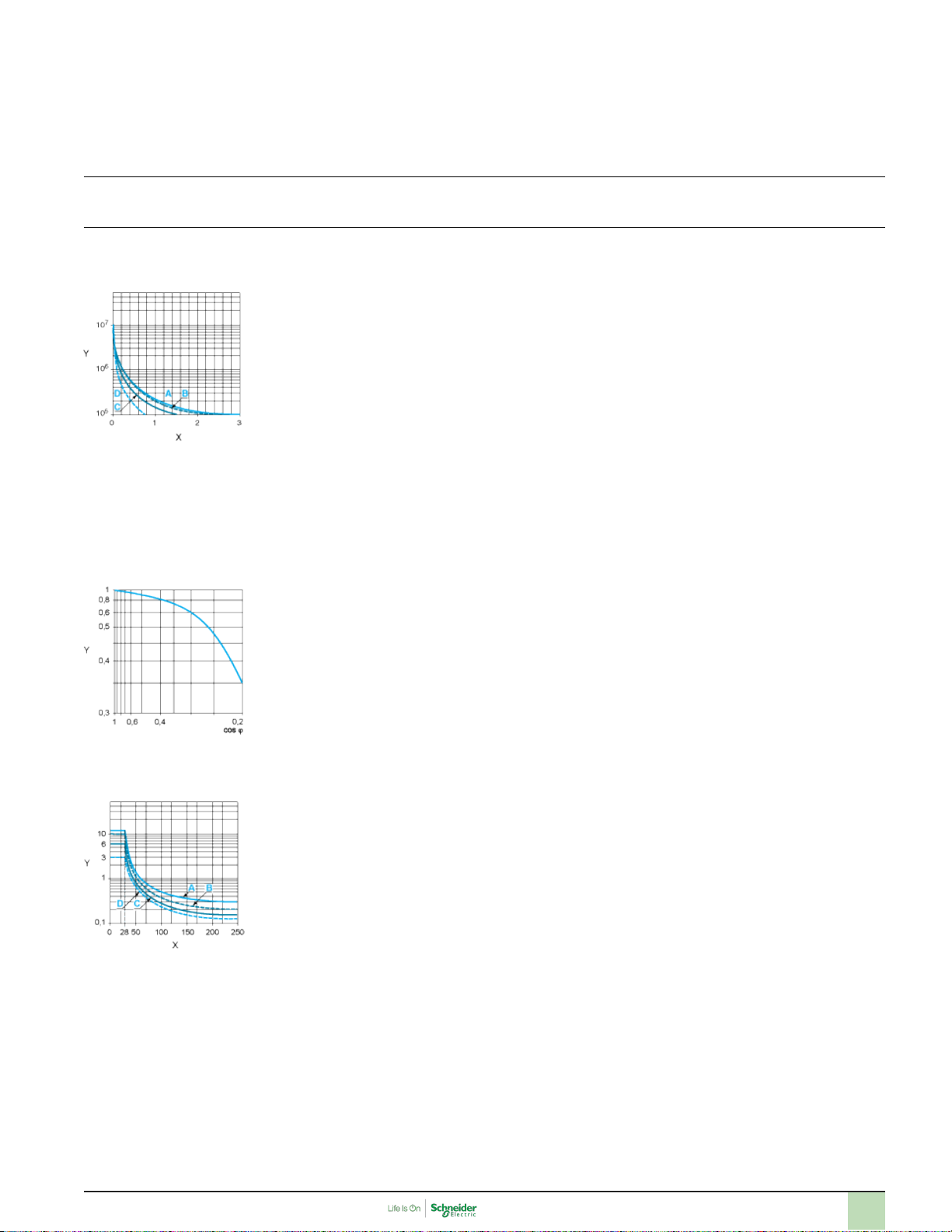

Leistungskurven
Elektrische Lebensdauer der Kontakte
Lebensdauer (induktive Last) = Lebensdauer (ohmsche Last) x Reduzierungskoeffizient
Ohmsche Wechselstromlast
X Schaltkapazität (kVA)
Y Lebensdauer (Anzahl Betriebszyklen)
A RXM2AB•••
B RXM3AB•••
C RXM4ΑΒ•••
D RXM4GΒ•••
Reduzierungskoeffizient für induktive Wechselstromlast (je nach Leistungsfaktor cos ϕ)
Y Reduzierungskoeffizient (A)
Max. Schaltkapazität bei ohmscher Gleichstromlast
X DC-Spannung
Y DC-Strom
A RXM2AB•••
B RXM3AB•••
C RXM4ΑΒ•••
D RXM4GΒ•••
Hinweis: Diese Kennlinien gelten für typische Werte. Die tatsächliche Lebensdauer ist abhängig von der Last, vom Arbeitszyklus usw.
5
