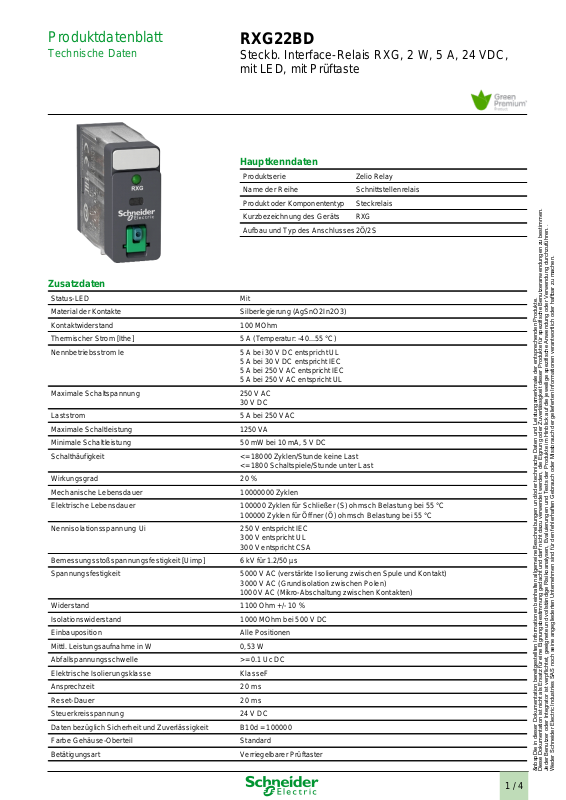

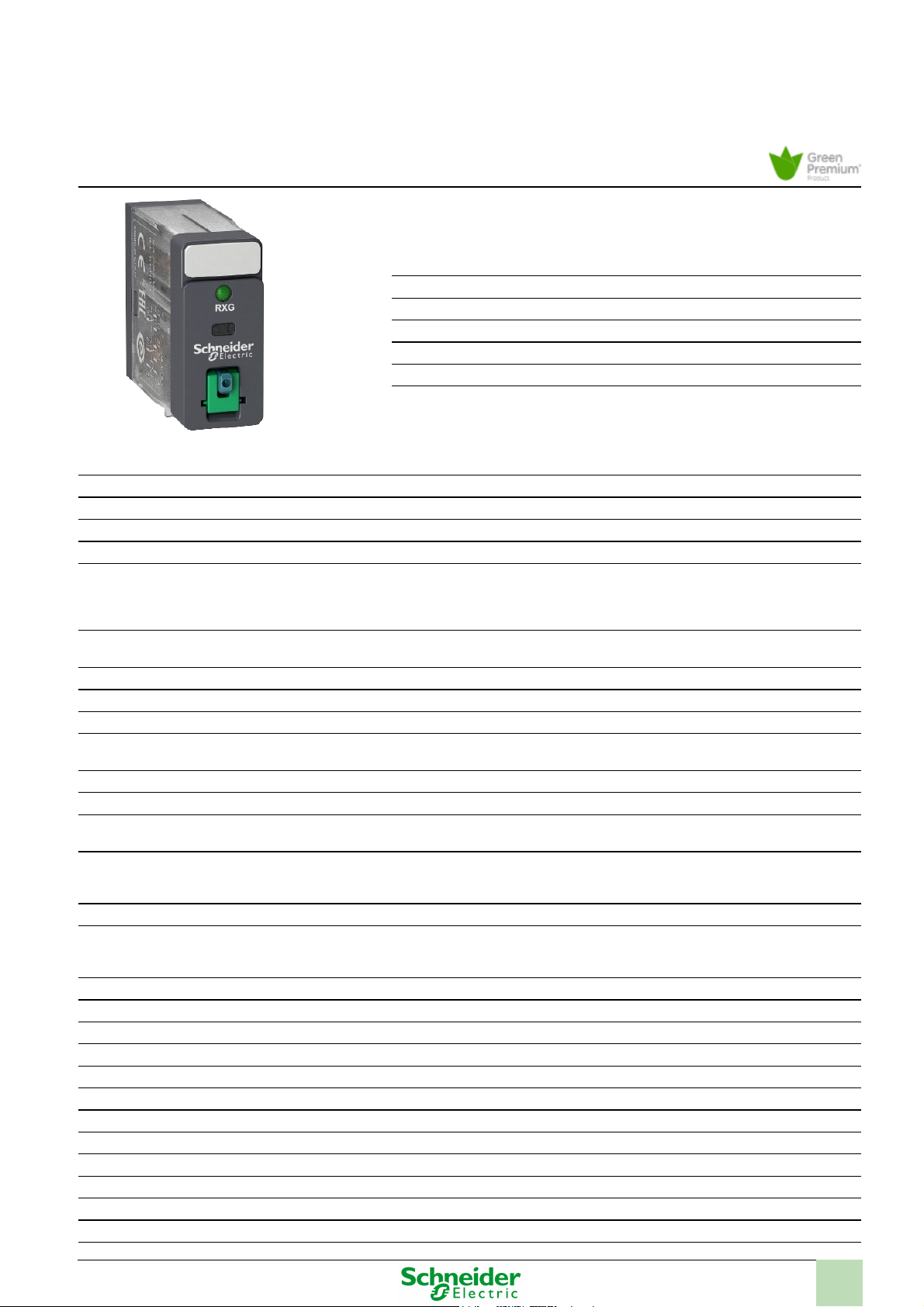

Produktdatenblatt
Technische Daten
RXG22BD
Steckb. Interface-Relais RXG, 2 W, 5 A, 24 VDC,
mit LED, mit Prüftaste
Hauptkenndaten
Produktserie
Zelio Relay
Name der Reihe
Schnittstellenrelais
Produkt oder Komponententyp
Steckrelais
Kurzbezeichnung des Geräts
RXG
Aufbau und Typ des Anschlusses
2Ö/2S
Zusatzdaten
Status-LED
Mit
Material der Kontakte
Silberlegierung (AgSnO2In2O3)
Kontaktwiderstand
100 MOhm
Thermischer Strom [Ithe]
5 A (Temperatur: -40...55 °C)
Nennbetriebsstrom Ie
5 A bei 30 V DC entspricht UL
5 A bei 30 V DC entspricht IEC
5 A bei 250 V AC entspricht IEC
5 A bei 250 V AC entspricht UL
Maximale Schaltspannung
250 V AC
30 V DC
Laststrom
5 A bei 250 V AC
Maximale Schaltleistung
1250 VA
Minimale Schaltleistung
50 mW bei 10 mA, 5 V DC
Schalthäufigkeit
<= 18000 Zyklen/Stunde keine Last
<= 1800 Schaltspiele/Stunde unter Last
Wirkungsgrad
20 %
Mechanische Lebensdauer
10000000 Zyklen
Elektrische Lebensdauer
100000 Zyklen für Schließer (S) ohmsch Belastung bei 55 °C
100000 Zyklen für Öffner (Ö) ohmsch Belastung bei 55 °C
Nennisolationsspannung Ui
250 V entspricht IEC
300 V entspricht UL
300 V entspricht CSA
Bemessungsstoßspannungsfestigkeit [Uimp]
6 kV für 1.2/50 µs
Spannungsfestigkeit
5000 V AC (verstärkte Isolierung zwischen Spule und Kontakt)
3000 V AC (Grundisolation zwischen Polen)
1000 V AC (Mikro-Abschaltung zwischen Kontakten)
Widerstand
1100 Ohm +/- 10 %
Isolationswiderstand
1000 MOhm bei 500 V DC
Einbauposition
Alle Positionen
Mittl. Leistungsaufnahme in W
0,53 W
Abfallspannungsschwelle
>= 0.1 Uc DC
Elektrische Isolierungsklasse
KlasseF
Ansprechzeit
20 ms
Reset-Dauer
20 ms
Steuerkreisspannung
24 V DC
Daten bezüglich Sicherheit und Zuverlässigkeit
B10d = 100000
Farbe Gehäuse-Oberteil
Standard
Betätigungsart
Verriegelbarer Prüftaster
1 / 4
Die in dieser Dokumentation bereitgestellten Informationen beinhalten allgemeine Beschreibungen und/oder technische Daten und Leistungsmerkmale der entsprechenden Produkte.
Diese Dokumentation ist nicht als Ersatz für eine Eignungsbestimmung gedacht und darf nicht dazu verwendet werden, die Eignung oder Zuverlässigkeit dieser Produkte für spezifische Benutzeranwendungen zu bestimmen.
Jeder Benutzer oder Integrator ist verpflichtet, geeignete und vollständige Risikoanalysen, Evaluierungen und Tests der Produkte im Hinblick auf die jeweilige spezifische Anwendung oder Verwendung durchzuführen. .
Weder Schneider Electric Industries SAS noch seine angegliederten Unternehmen sind für den fehlerhaften Gebrauch oder Missbrauch der gelieferten Informationen verantwortlich oder haftbar zu machen.
Page 2
Lokale Signalisierung
Kennbit
Produktgewicht
0,02 kg
Erläuterungen zum Gerät
Produkt, komplett
Umgebung
Vibrationsfestigkeit
3 gn (f = 10...150 Hz), Amplitude +/- 0.75 mm (im Betrieb)
5 gn (f = 10...150 Hz), Amplitude +/- 0.75 mm (nicht in Betrieb)
Schutzart (IP)
IP40
Stoßfestigkeit
20 gn im Betrieb
100 gn nicht in Betrieb
Schutzkategorie
RT I
Normen
UL 508
CSA C22.2 No 14
IEC 61810-1
Produktzertifizierungen
CE
CSA
RoHS
UL
REACH
EAC
Chinesische RoHS-Richtlinie
Verschmutzungsgrad
2
Überspannungskategorie
III
Umgebungstemperatur bei Lagerung
-40...85 °C
Umgebungstemperatur bei Betrieb
-40-70 °C
Relative Feuchtigkeit
10...85 %
Nachhaltigkeit
Grad der Umweltverträglichkeit
Green-Premium-Produkt
ROHS
Konform - seit 1426 - Schneider Electric-Konformitätserklärung
REACH
Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert
Umgebungsbedingungen Produkt
Verfügbar
Entsorgungshinweise
Keine spezifischen Recyclingtätigkeiten erforderlich

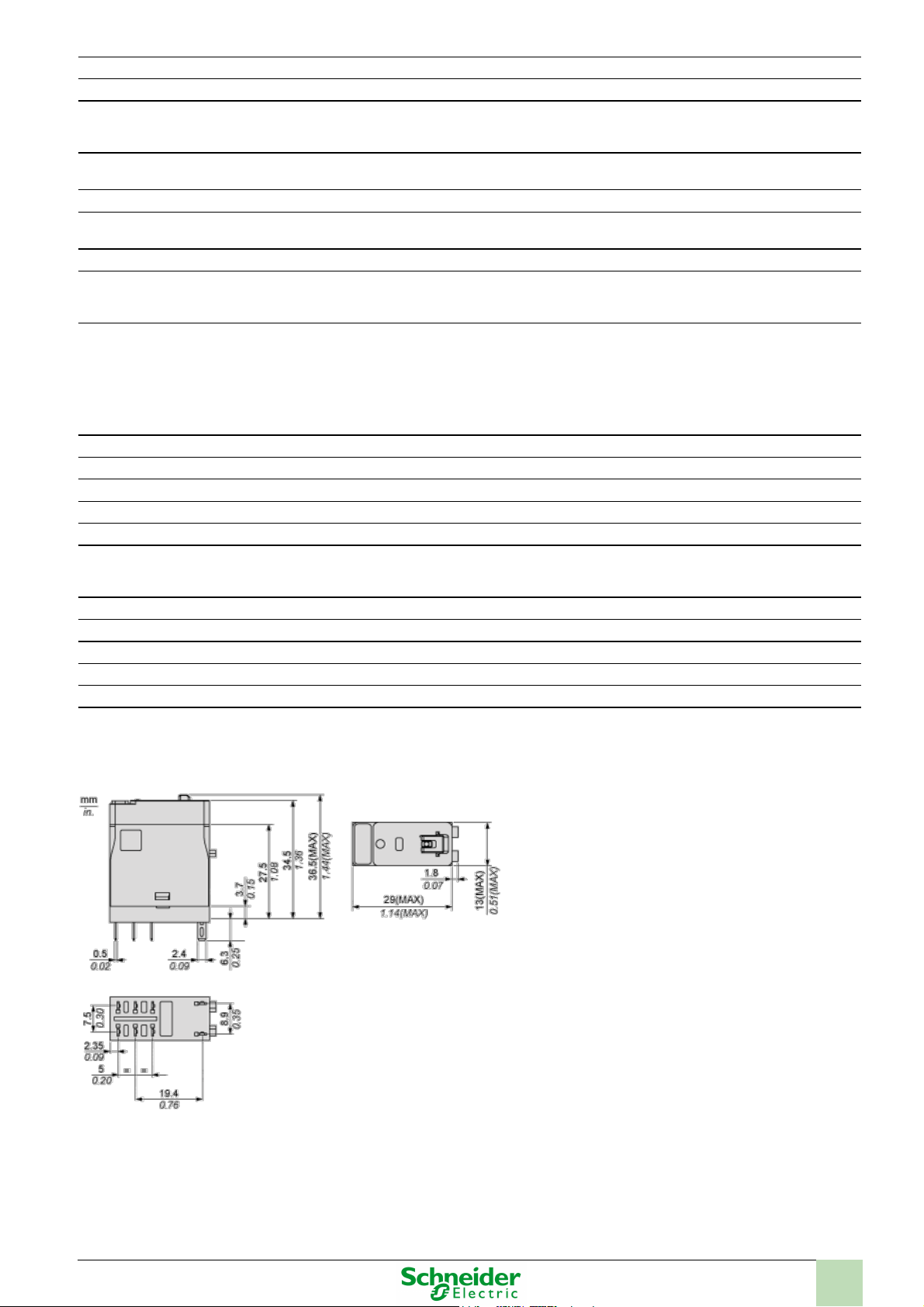

Abmessungen

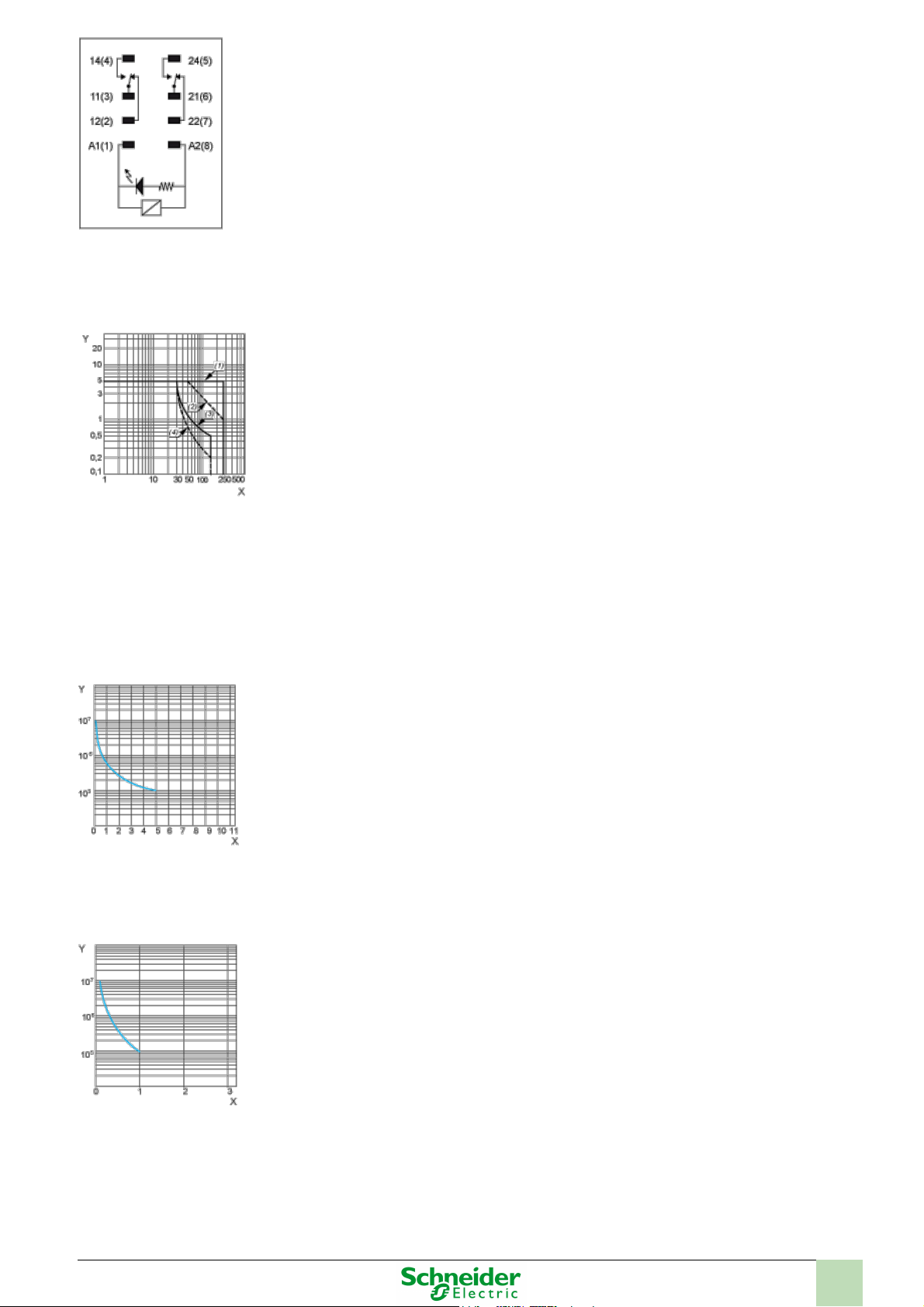

Verdrahtungsplan
2 / 4
Page 3
Leistungskennlinien
Max. Schaltvermögen
Lebenserwartung
Ohmsche Last
Lebenserwartung
Induktive Last
HINWEIS:
Diese Kennlinien gelten für typische Werte. Die tatsächliche Lebensdauer ist abhängig von der Last, vom
Arbeitszyklus usw.
X :
Schaltspannung (V)
Y :
Schaltstrom (A)
(1)
Ohmsche Wechselstromlast
(2)
Induktive Wechselstromlast cos(Ø) = 0,4
(3)
Ohmsche Gleichstromlast
(4)
Induktive Gleichstromlast (L/R = 7 ms)
X :
Kontaktstrom (A)
Y :
Anzahl der Betriebszyklen
X :
Kontaktstrom (A)
Y :
Anzahl der Betriebszyklen
3 / 4
Page 4
Betriebsbereich der Spule

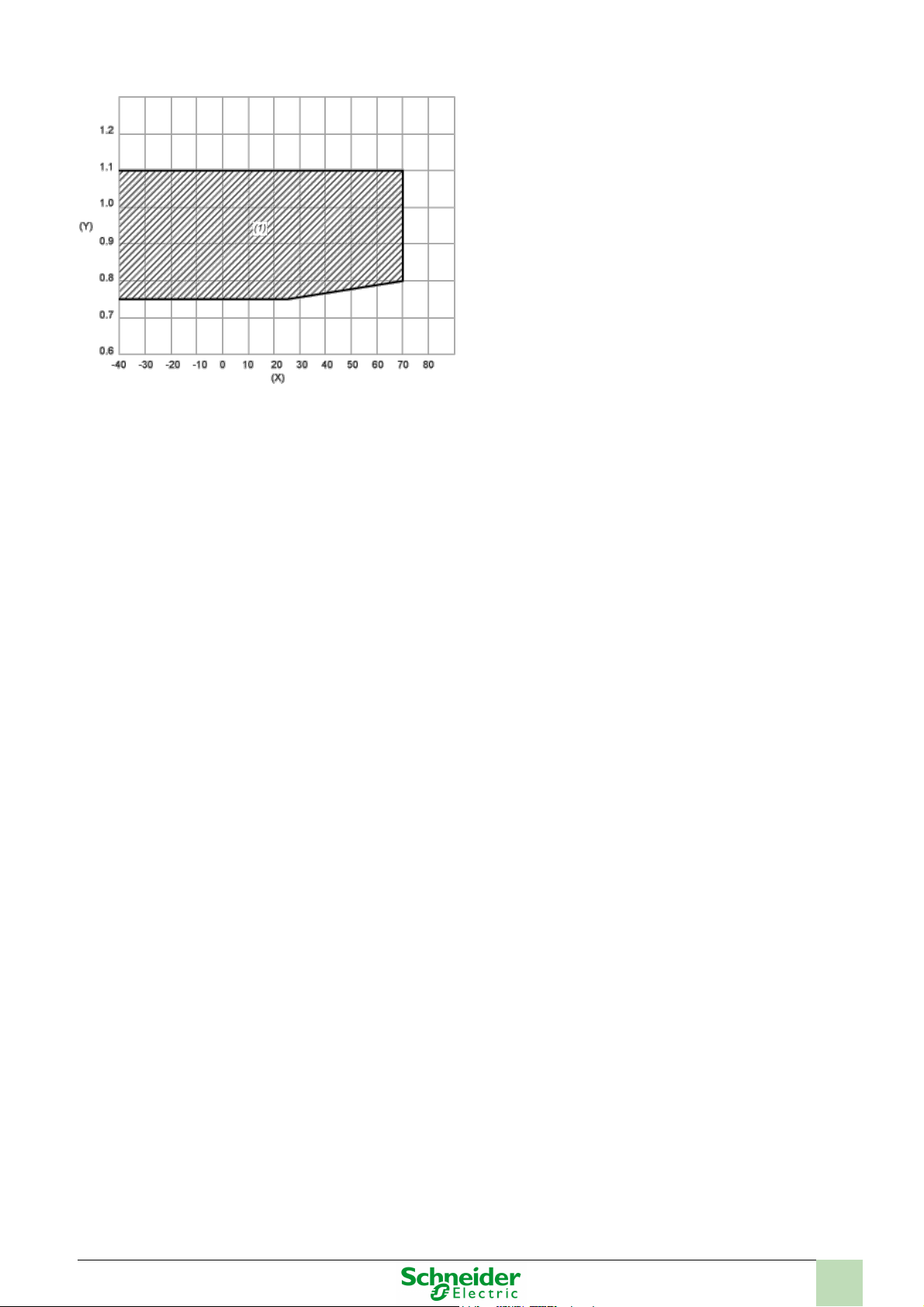

Betriebsbereich der Gleichstromspule und Umgebungstemperatur
X :
Umgebungstemperatur (°C)
Y :
Spulenspannung (U/Uc)
(1)
Zulässiger Betriebsbereich
4 / 4
