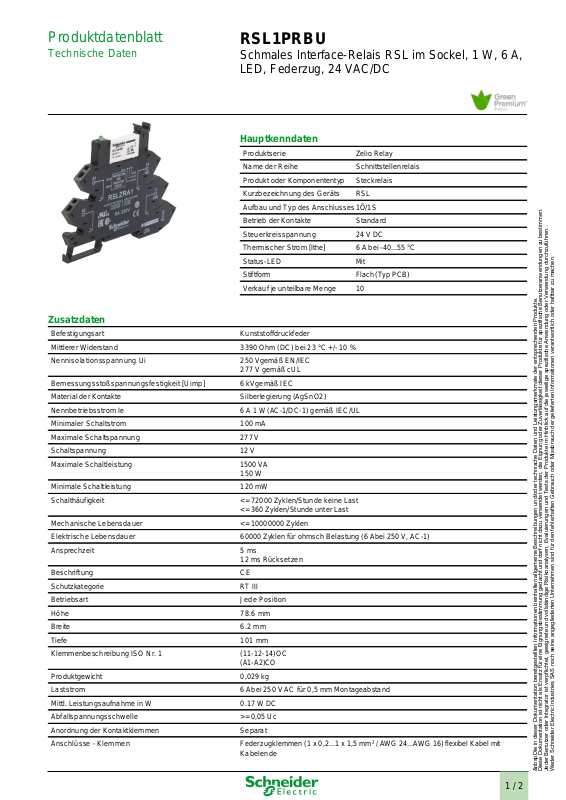

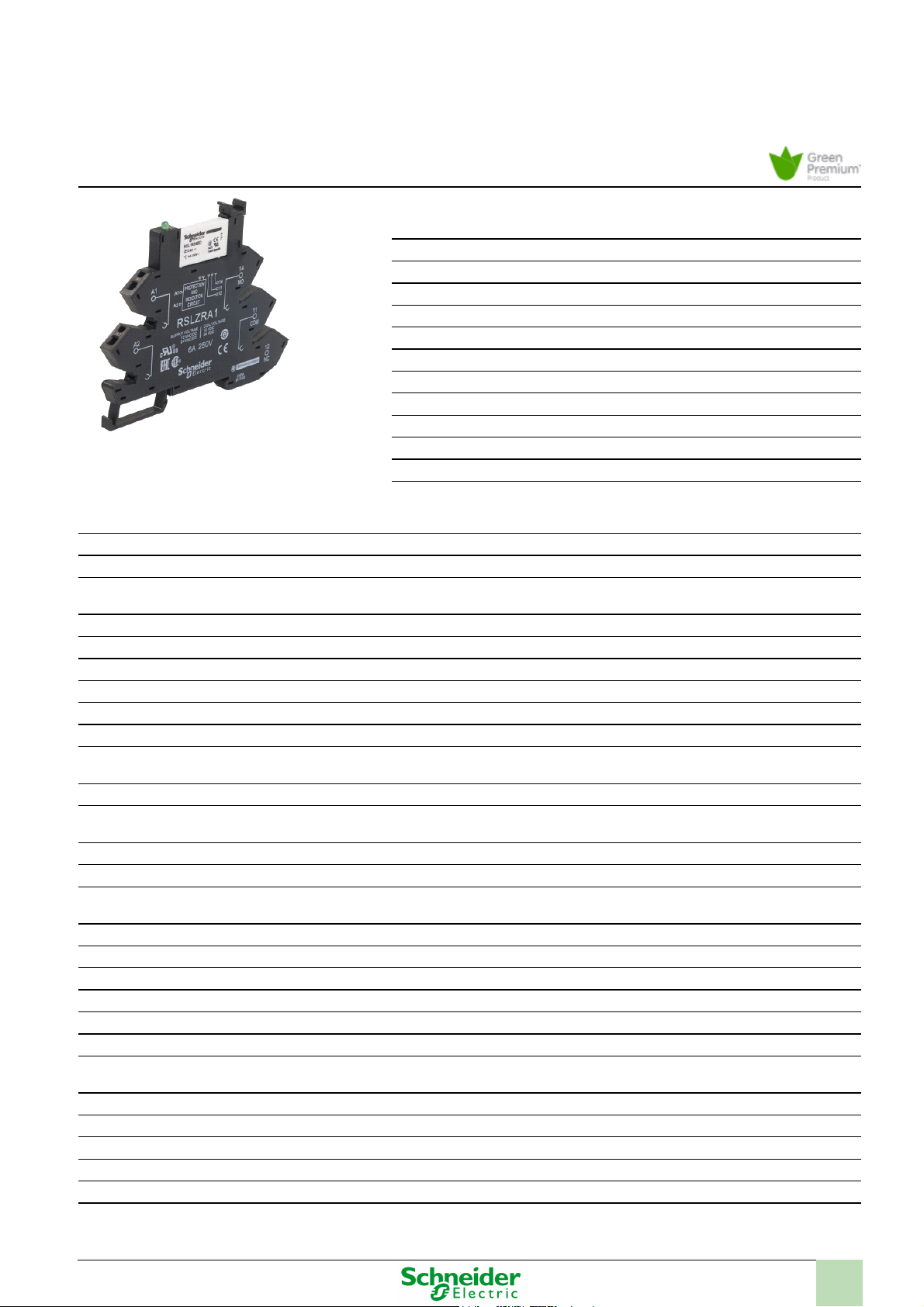

Produktdatenblatt
Technische Daten
RSL1PRBU
Schmales Interface-Relais RSL im Sockel, 1 W, 6 A,
LED, Federzug, 24 VAC/DC
Hauptkenndaten
Produktserie
Zelio Relay
Name der Reihe
Schnittstellenrelais
Produkt oder Komponententyp
Steckrelais
Kurzbezeichnung des Geräts
RSL
Aufbau und Typ des Anschlusses
1Ö/1S
Betrieb der Kontakte
Standard
Steuerkreisspannung
24 V DC
Thermischer Strom [Ithe]
6 A bei -40...55 °C
Status-LED
Mit
Stiftform
Flach (Typ PCB)
Verkauf je unteilbare Menge
10
Zusatzdaten
Befestigungsart
Kunststoffdruckfeder
Mittlerer Widerstand
3390 Ohm (DC) bei 23 °C +/- 10 %
Nennisolationsspannung Ui
250 Vgemäß EN/IEC
277 V gemäß cUL
Bemessungsstoßspannungsfestigkeit [Uimp]
6 kVgemäß IEC
Material der Kontakte
Silberlegierung (AgSnO2)
Nennbetriebsstrom Ie
6 A 1 W (AC
-1/DC-1) gemäß IEC/UL
Minimaler Schaltstrom
100 mA
Maximale Schaltspannung
277 V
Schaltspannung
12 V
Maximale Schaltleistung
1500 VA
150 W
Minimale Schaltleistung
120 mW
Schalthäufigkeit
<= 72000 Zyklen/Stunde keine Last
<= 360 Zyklen/Stunde unter Last
Mechanische Lebensdauer
<= 10000000 Zyklen
Elektrische Lebensdauer
60000 Zyklen für ohmsch Belastung (6 Abei 250 V, AC-1)
Ansprechzeit
5 ms
12 ms Rücksetzen
Beschriftung
CE
Schutzkategorie
RT III
Betriebsart
Jede Position
Höhe
78.6 mm
Breite
6.2 mm
Tiefe
101 mm
Klemmenbeschreibung ISO Nr. 1
(11-12-14)OC
(A1
-A2)CO
Produktgewicht
0,029 kg
Laststrom
6 Abei 250 V AC für 0,5 mm Montageabstand
Mittl. Leistungsaufnahme in W
0.17 W DC
Abfallspannungsschwelle
>= 0,05 Uc
Anordnung der Kontaktklemmen
Separat
Anschlüsse - Klemmen
Federzugklemmen (1 x 0,2...1 x 1,5 mm² / AWG 24...AWG 16) flexibel Kabel mit
Kabelende
1 / 2
Die in dieser Dokumentation bereitgestellten Informationen beinhalten allgemeine Beschreibungen und/oder technische Daten und Leistungsmerkmale der entsprechenden Produkte.
Diese Dokumentation ist nicht als Ersatz für eine Eignungsbestimmung gedacht und darf nicht dazu verwendet werden, die Eignung oder Zuverlässigkeit dieser Produkte für spezifische Benutzeranwendungen zu bestimmen.
Jeder Benutzer oder Integrator ist verpflichtet, geeignete und vollständige Risikoanalysen, Evaluierungen und Tests der Produkte im Hinblick auf die jeweilige spezifische Anwendung oder Verwendung durchzuführen. .
Weder Schneider Electric Industries SAS noch seine angegliederten Unternehmen sind für den fehlerhaften Gebrauch oder Missbrauch der gelieferten Informationen verantwortlich oder haftbar zu machen.
Page 2
Federzugklemmen (1 x 0,2...1 x 1,5 mm² / AWG 24...AWG 16) starr Kabel ohne
Kabelende
Anzugsmoment
10...40 N.m
Daten bezüglich Sicherheit und Zuverlässigkeit
B10d = 60000
Spannkraft
10...40 N
Betätigungsart
Ohne Drucktaster
Montagehalterung
35 mm symmetrische DIN-Schiene
Erläuterungen zum Gerät
Produkt, komplett
Umgebung
Eingangsspannung
24 V AC/DC (Eingangsspannungsgrenzwert: 21,6...28,8 V)
Spannungsfestigkeit
1000 V AC (zwischen Kontakten)
4000 V AC (zwischen Spule und Kontakt)
Normen
EN/IEC 61810-1
UL 508
CSA C22.2 No 14
Produktzertifizierungen
CSA
GOST
UL
Umgebungstemperatur bei Lagerung
-40...85 °C
Vibrationsfestigkeit
5 gn +/- 1 mm (f = 10...150 Hz) 10 Zyklen in Betriebgemäß EN/IEC 60068-2-6
10 gn +/- 1 mm (f = 10...150 Hz) 10 Zyklen nicht in Betriebgemäß EN/IEC 60068-2-6
Schutzart (IP)
IP40 entspricht EN/IEC 60529
Stoßfestigkeit
5 gn für11 ms nicht in Betrieb gemäß EN/IEC 60068-2-27
10 gn für11 ms im Betrieb gemäß EN/IEC 60068-2-27
Umgebungstemperatur bei Betrieb
-40...55 °C
Nachhaltigkeit
Grad der Umweltverträglichkeit
Green-Premium-Produkt
ROHS
Konform - seit 1417 - Schneider Electric-Konformitätserklärung
REACH
Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert
Umgebungsbedingungen Produkt
Verfügbar
Entsorgungshinweise
Verfügbar

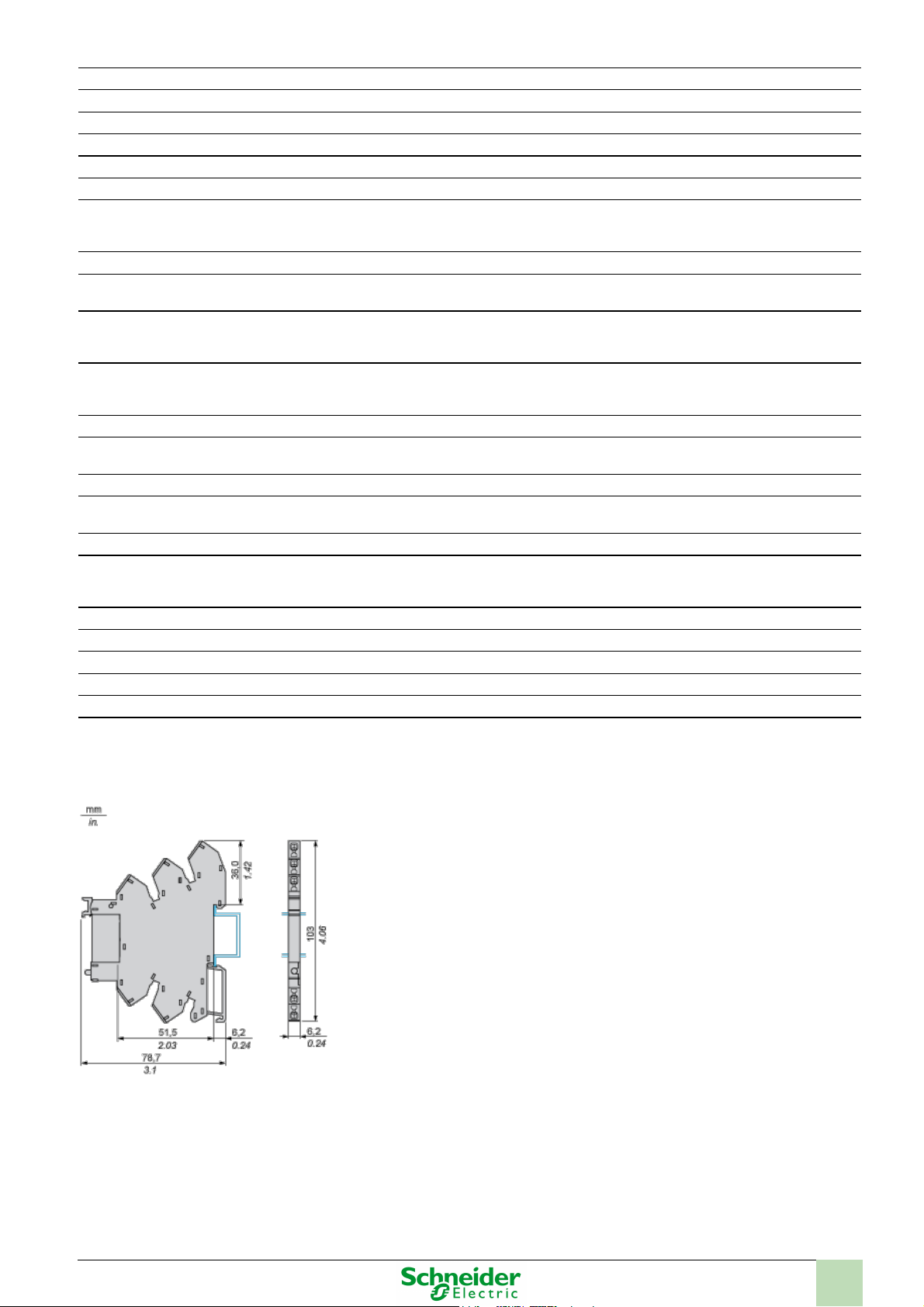

Abmessungen
2 / 2
