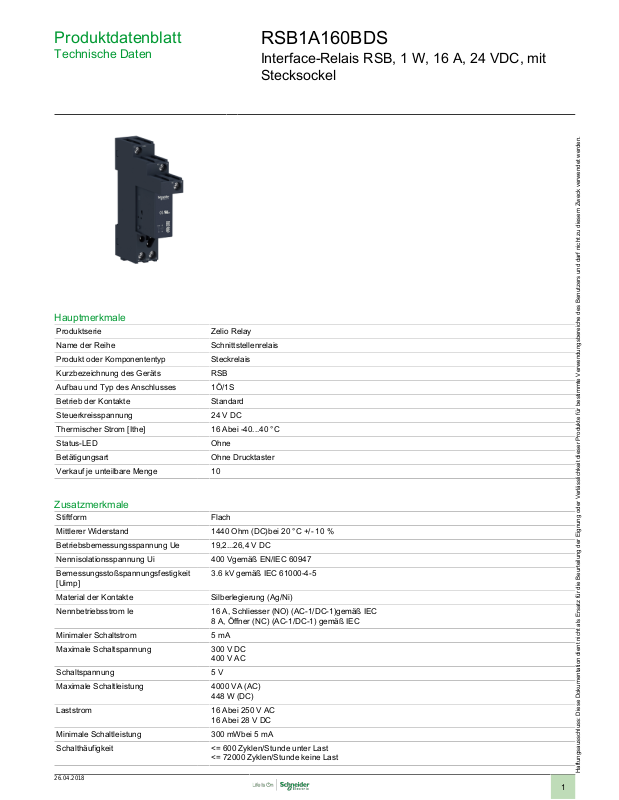

Produktdatenblatt
Technische Daten
RSB1A160BDS
Interface-Relais RSB, 1 W, 16 A, 24 VDC, mit
Stecksockel
Hauptmerkmale
Produktserie Zelio Relay
Name der Reihe Schnittstellenrelais
Produkt oder Komponententyp Steckrelais
Kurzbezeichnung des Geräts RSB
Aufbau und Typ des Anschlusses 1Ö/1S
Betrieb der Kontakte Standard
Steuerkreisspannung 24 V DC
Thermischer Strom [Ithe] 16 Abei -40...40 °C
Status-LED Ohne
Betätigungsart Ohne Drucktaster
Verkauf je unteilbare Menge 10
Zusatzmerkmale
Stiftform Flach
Mittlerer Widerstand 1440 Ohm (DC)bei 20 °C +/- 10 %
Betriebsbemessungsspannung Ue 19,2...26,4 V DC
Nennisolationsspannung Ui 400 Vgemäß EN/IEC 60947
Bemessungsstoßspannungsfestigkeit
[Uimp]
Material der Kontakte Silberlegierung (Ag/Ni)
Nennbetriebsstrom Ie 16 A, Schliesser (NO) (AC-1/DC-1)gemäß IEC
Minimaler Schaltstrom 5 mA
Maximale Schaltspannung 300 V DC
Schaltspannung 5 V
Maximale Schaltleistung 4000 VA (AC)
Laststrom 16 Abei 250 V AC
Minimale Schaltleistung 300 mWbei 5 mA
Schalthäufigkeit <= 600 Zyklen/Stunde unter Last
26.04.2018
3.6 kV gemäß IEC 61000-4-5
8 A, Öffner (NC) (AC-1/DC-1) gemäß IEC
400 V AC
448 W (DC)
16 Abei 28 V DC
<= 72000 Zyklen/Stunde keine Last
Haftungsausschluss: Diese Dokumentation dient nicht als Ersatz für die Beurteilung der Eignung oder Verlässlichkeit dieser Produkte für bestimmte Verwendungsbereiche des Benutzers und darf nicht zu diesem Zweck verwendet werden.
1
Page 2
Mechanische Lebensdauer 30000000 Zyklen
Elektrische Lebensdauer 100000 Zyklen (16 Abei 250 V, AC-1) Schliesser (NO)
Ansprechzeit 4 ms zwischen Entregung der Magnetspule und Schließen des Hilfsschalters Ö
Beschriftung CE
Mittl. Leistungsaufnahme in W 0.45 W DC
Abfallspannungsschwelle >= 0.1 Uc DC
Daten bezüglich Sicherheit und
Zuverlässigkeit
Schutzkategorie RT I
Betriebsart Jede Position
Erläuterungen zum Gerät Produkt, komplett
Kompatibilitätscode RSB
100000 Zyklen (8 Abei 250 V, AC-1) Öffner (NC)
9 ms zwischen Erregung der Magnetspule und Schließen des Hilfsschalters S
B10d = 100000
Montage
Spannungsfestigkeit 1000 V AC zwischen Kontakten
Normen CSA C22.2 No 14
Produktzertifizierungen GOST
Umgebungstemperatur bei Lagerung -40...85 °C
Vibrationsfestigkeit +/- 1 mm (f = 10...55 Hz)gemäß EN/IEC 60068-2-6
Schutzart (IP) IP40 entspricht EN/IEC 60529
Stoßfestigkeit 10 gn für11 ms nicht in Betrieb gemäß EN/IEC 60068-2-27
Umgebungstemperatur bei Betrieb -40...70 °C (AC)
2500 V AC zwischen Polen
5000 V AC zwischen Spule und Kontakt
UL 508
EN/IEC 61810-1
UL
CSA
5 gn für11 ms im Betrieb gemäß EN/IEC 60068-2-27
-40...85 °C (DC)
Vertragliche Gewährleistung
Periode 18 Monate
2
Page 3
Produktdatenblatt

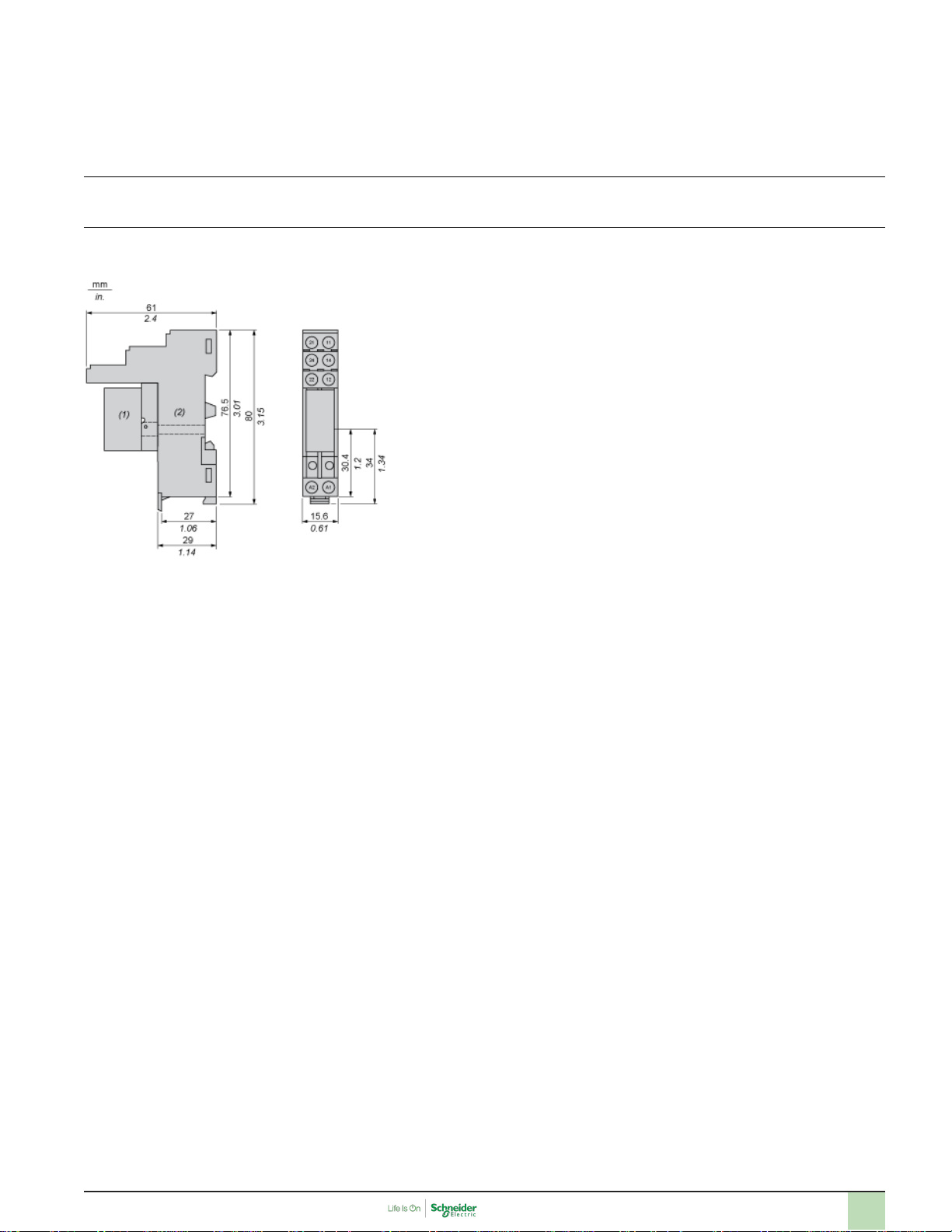

Maßzeichnungen
Abmessungen
Relais komplett mit Steckbuchse
RSB1A160BDS
(1) Relais
(2) Steckbuchse
3
Page 4
Produktdatenblatt
Anschlüsse und Schema

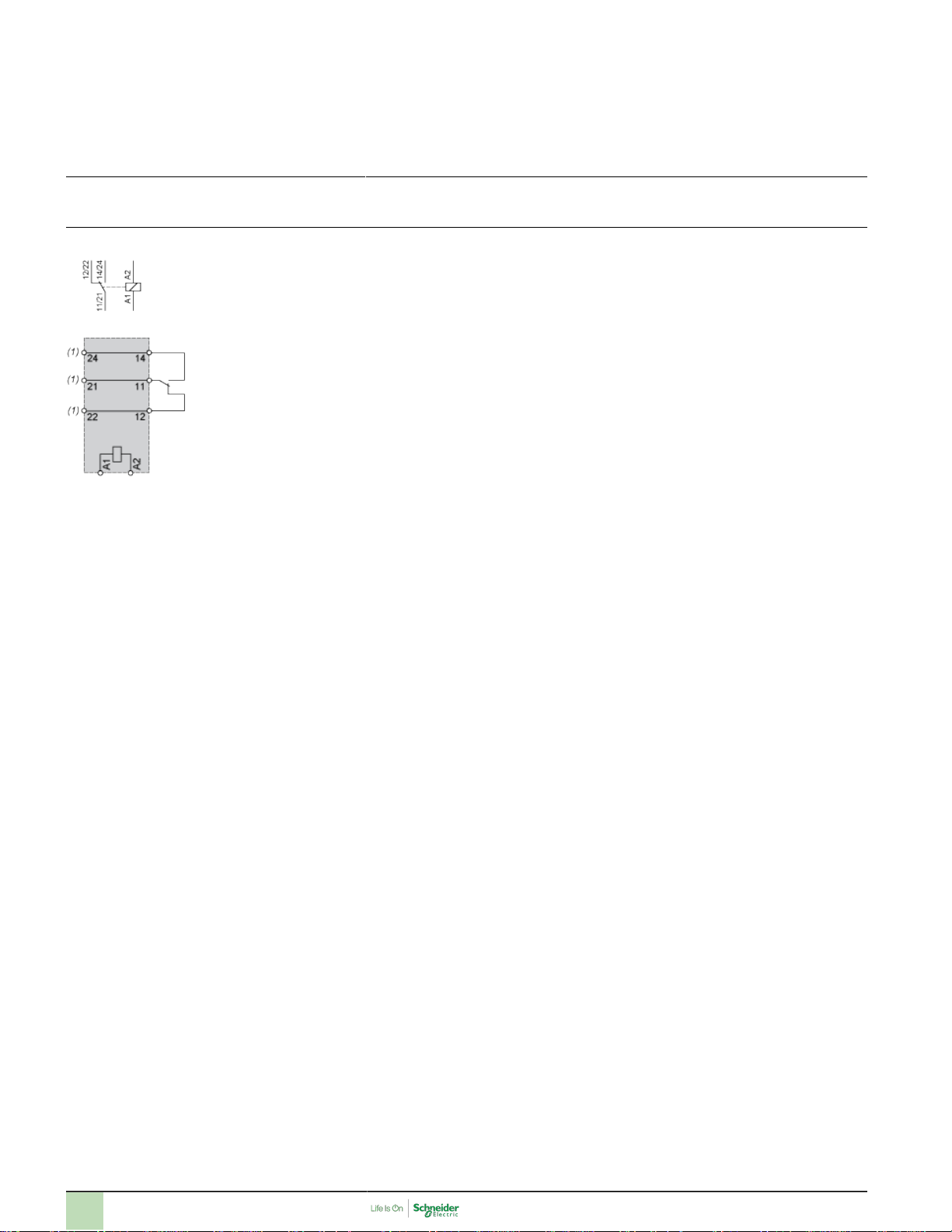

Verdrahtungsplan
(1) Vor der Verdrahtung bitte das Anweisungsblatt lesen
RSB1A160BDS
4
Page 5
Produktdatenblatt
RSB1A160BDS

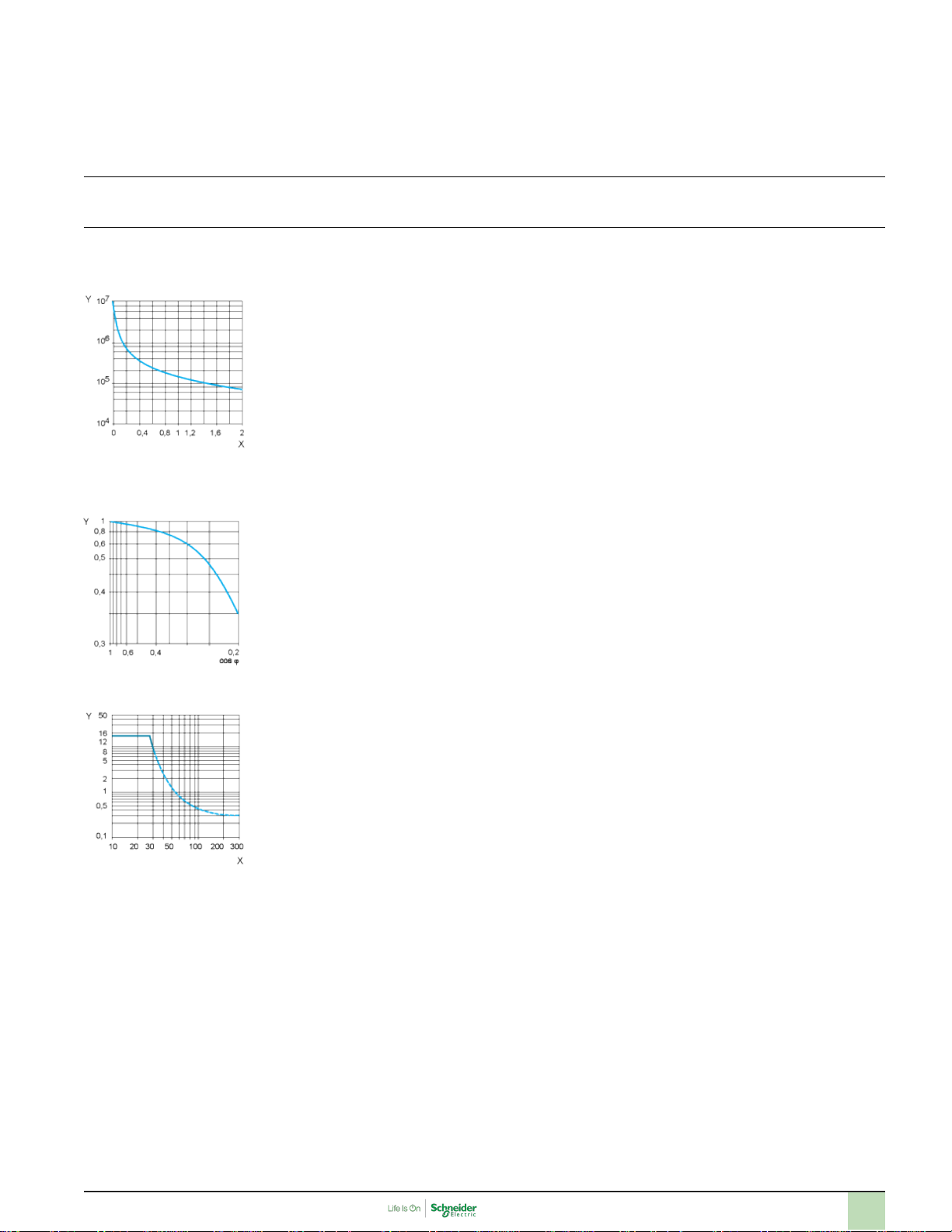

Leistungskurven
Elektrische Lebensdauer der Kontakte
Lebensdauer (induktive Last) = Lebensdauer (ohmsche Last) x Reduzierungskoeffizient
Ohmsche Wechselstromlast
X Schaltkapazität (kVA)
Y Lebensdauer (Anzahl Betriebszyklen)
Reduzierungskoeffizient für induktive Wechselstromlast (je nach Leistungsfaktor cos ϕ)
Y Reduzierungskoeffizient (A)
Max. Schaltkapazität bei ohmscher Gleichstromlast
X DC-Spannung
Y DC-Strom
Hinweis: Diese Kennlinien gelten für typische Werte. Die tatsächliche Lebensdauer ist abhängig von der Last, vom Arbeitszyklus usw.
