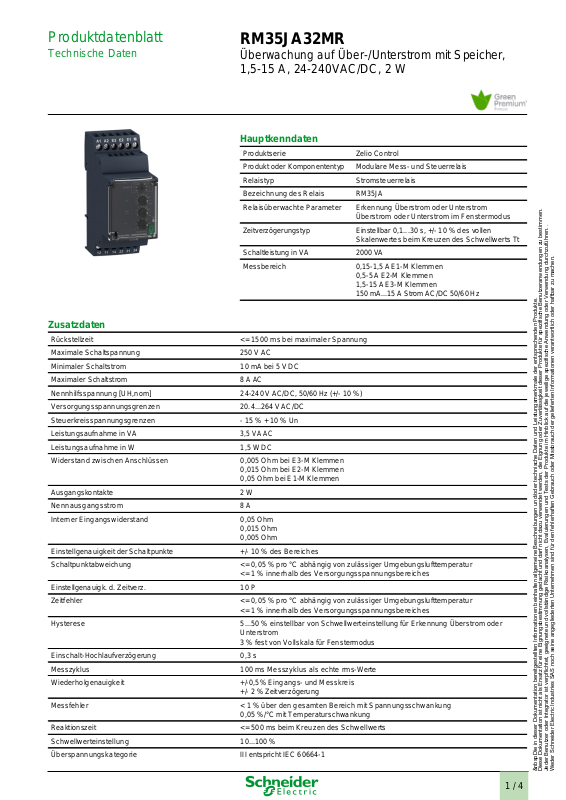

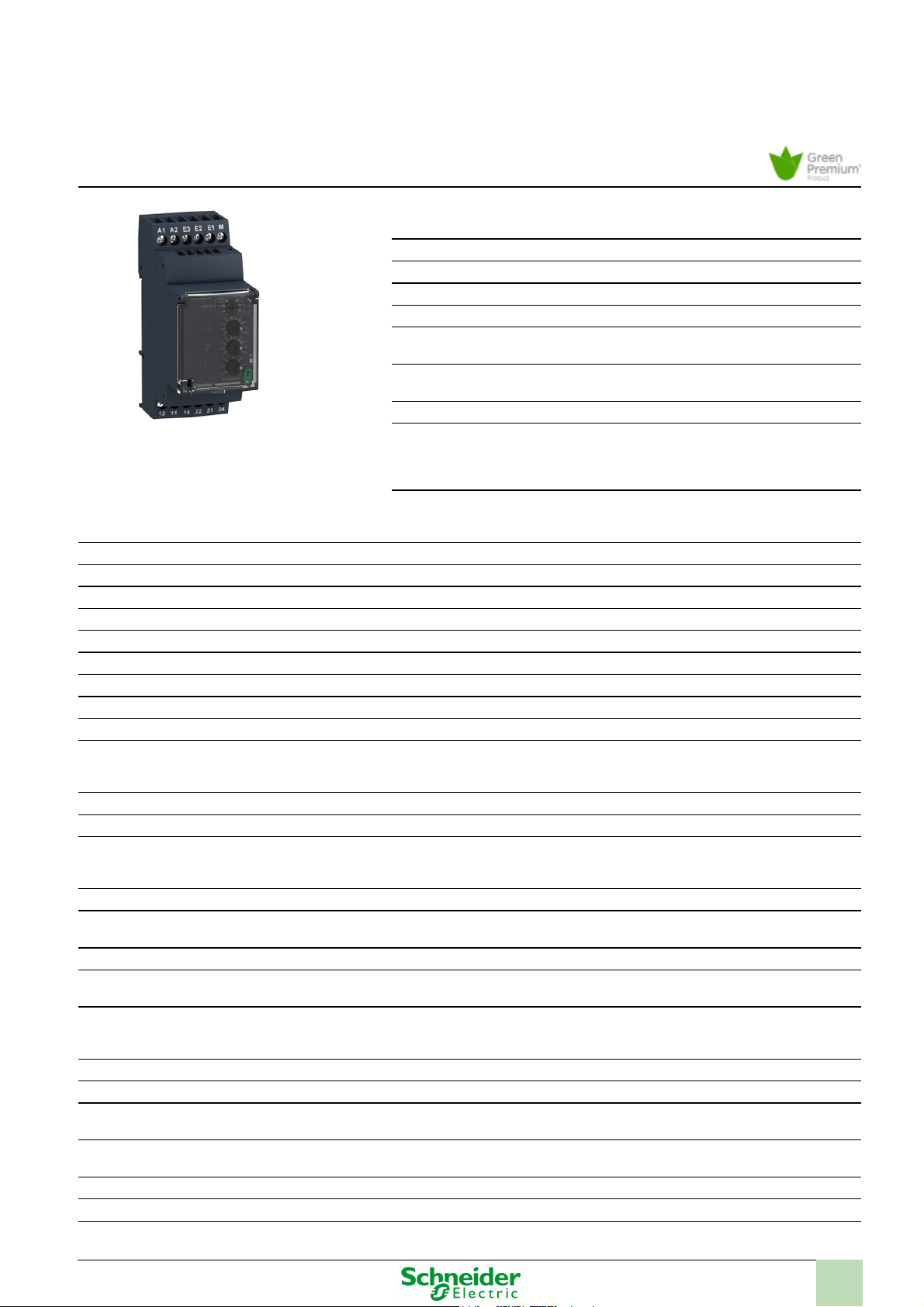

Produktdatenblatt
Technische Daten
RM35JA32MR
Überwachung auf Über
-/Unterstrom mit Speicher,
1,5-15 A, 24-240VAC/DC, 2 W
Zelio Control
Produkt oder Komponententyp
Modulare Mess- und Steuerrelais
Relaistyp
Stromsteuerrelais
Bezeichnung des Relais
RM35JA
Relaisüberwachte Parameter
Erkennung Überstrom oder Unterstrom
Überstrom oder Unterstrom im Fenstermodus
Einstellbar 0,1...30 s, +/- 10 % des vollen
Skalenwertes beim Kreuzen des Schwellwerts Tt
0,15-1,5 A E1-M Klemmen
0,5-5 A E2-M Klemmen
1,5-15 A E3-M Klemmen
150 mA...15 A Strom AC/DC 50/60 Hz
<= 1500 ms bei maximaler Spannung
Maximale Schaltspannung
250 V AC
Minimaler Schaltstrom
10 mA bei 5 V DC
Maximaler Schaltstrom
8 A AC
Nennhilfsspannung [UH,nom]
24-240 V AC/DC, 50/60 Hz (+/- 10 %)
Versorgungsspannungsgrenzen
20.4...264 V AC/DC
Steuerkreisspannungsgrenzen
- 15 % + 10 % Un
Leistungsaufnahme in VA
3,5 VA AC
Leistungsaufnahme in W
1,5 W DC
Widerstand zwischen Anschlüssen
0,005 Ohm bei E3-M Klemmen
0,015 Ohm bei E2-M Klemmen
0,05 Ohm bei E1-M Klemmen
8 A
Interner Eingangswiderstand
0,05 Ohm
0,015 Ohm
0,005 Ohm
Einstellgenauigkeit der Schaltpunkte
<= 0,05 % pro °C abhängig von zulässiger Umgebungslufttemperatur
<= 1 % innerhalb des Versorgungsspannungsbereiches
Einstellgenauigk. d. Zeitverz.
<= 0,05 % pro °C abhängig von zulässiger Umgebungslufttemperatur
<= 1 % innerhalb des Versorgungsspannungsbereiches
5...50 % einstellbar von Schwellwerteinstellung für Erkennung Überstrom oder
Unterstrom
3 % fest von Vollskala für Fenstermodus
Einschalt-Hochlaufverzögerung
100 ms Messzyklus als echte rms-Werte
Wiederholgenauigkeit
+/
-0,5% Eingangs- und Messkreis
+/
- 2 % Zeitverzögerung
< 1 % über den gesamten Bereich mit Spannungsschwankung
0,05 %/°C mit Temperaturschwankung
<= 500 ms beim Kreuzen des Schwellwerts
Schwellwerteinstellung
10...100 %
Überspannungskategorie
III entspricht IEC 60664-1
1 / 4
Die in dieser Dokumentation bereitgestellten Informationen beinhalten allgemeine Beschreibungen und/oder technische Daten und Leistungsmerkmale der entsprechenden Produkte.
Diese Dokumentation ist nicht als Ersatz für eine Eignungsbestimmung gedacht und darf nicht dazu verwendet werden, die Eignung oder Zuverlässigkeit dieser Produkte für spezifische Benutzeranwendungen zu bestimmen.
Jeder Benutzer oder Integrator ist verpflichtet, geeignete und vollständige Risikoanalysen, Evaluierungen und Tests der Produkte im Hinblick auf die jeweilige spezifische Anwendung oder Verwendung durchzuführen. .
Weder Schneider Electric Industries SAS noch seine angegliederten Unternehmen sind für den fehlerhaften Gebrauch oder Missbrauch der gelieferten Informationen verantwortlich oder haftbar zu machen.

> 100 MOhm bei 500 V DC entspricht IEC 60255-27
Zwischen Versorgung und Messung
Schraubklemmen 2 x 0,5...2 x 2,5 mm² - AWG 20...AWG 14, starr Kabel ohne
Kabelende
Schraubklemmen 2 x 0,2-2 x 1,5 mm² - AWG 24...AWG 16, flexibel Kabel mit
Kabelende
Schraubklemmen 1 x 0,5...1 x 3,3 mm² - AWG 20...AWG 12, starr Kabel ohne
Kabelende
Schraubklemmen 1 x 0,2-1 x 2,5 mm² -
AWG 24
-AWG 14, flexibel Kabel mit
Kabelende
Anzugsmoment
0.6...1 Nm entspricht IEC 60947-1
Gehäusematerial
Selbstlöschender Kunststoff
Status-LED
LED gelb für relay ON
LED grün für Versorgungsspannung
35 mm DIN-Schiene entspricht EN/IEC 60715
Elektrische Lebensdauer
100000 Zyklen
Mechanische Lebensdauer
10000000 Zyklen
Anwendungskategorie
AC
-15 entspricht IEC 60947-5-1
DC-13 entspricht IEC 60947-5-1
AC
-1 entspricht IEC 60947-4-1
DC-1 entspricht IEC 60947-4-1
Daten bezüglich Sicherheit und Zuverlässigkeit
MTTFd = 296,8 Jahre
B10d = 270000
Störfest. gg. Kurzzeiteinbr.
50 ms
elektromagnetische Verträglichkeit
Emissionsnorm für industrielle Umgebungen entspricht EN/IEC 61000-6-4
Störfestigkeit für Industrieumgebungen entspricht EN/IEC 61000-6-2
Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht CISPR22
Immunity for residential, commercial and light-industrial environments entspricht
EN/IEC 61000-6-1
Elektrostatische Entladung 6 kV Level 3 Kontaktentladung entspricht IEC 61000-4-2
Elektrostatische Entladung 8 kV Level 3 Luftaustritt entspricht IEC 61000-4-2
Abgestrahlte Hochfrequenzsignal-Störfestigkeitsprüfung 10 V/m Level 3 entspricht
IEC 61000-4-3
Elektrische Funkentstörfestigkeitsprüfung 4 kV Stufe 4 direkt entspricht IEC 61000-44
Elektrische Funkentstörfestigkeitsprüfung 2 kV Stufe 4 Kapazitive Kopplung
entspricht IEC 61000-4-4
Zerstörfestigkeitsprüfung 4 kV Stufe 4 Gleichtakt entspricht IEC 61000-4-5
Zerstörfestigkeitsprüfung 2 kV Stufe 4 Differentialbetrieb entspricht IEC 61000-4-5
Leitungsgebundene und abgestrahlte Emissionen Kriterium B Gruppe 1 entspricht
CISPR 11
Emissionsnorm für Wohnungen, Gewerberäume und leichte industrielle
Umgebungen ausgenommen Abstrahlung entspricht EN/IEC 61000-6-3
EN/IEC 60255-1
Produktzertifizierungen
CCC
CE
CSA
GL
UL
RCM
EAC
Chinesische RoHS-Richtlinie
Umgebungstemperatur bei Lagerung
-40...70 °C
Umgebungstemperatur bei Betrieb
-20-50 °C bei 60 Hz
-20-60 °C bei 50 Hz AC/DC
Umgebungsbedingungen
3K3 Level C
Relative Feuchtigkeit
93...97 % bei 25...55 °C entspricht IEC 60068-2-30
Vibrationsfestigkeit
0,075 mm (f = 10...58,1 Hz) (nicht in Betrieb) entspricht IEC 60068-2-6
1 gn (f = 10...58,1 Hz) (nicht in Betrieb) entspricht IEC 60068-2-6
0,035 mm (f = 58,1...150 Hz) (im Betrieb) entspricht IEC 60068-2-6
0,5 gn (f = 58,1...150 Hz) (im Betrieb) entspricht IEC 60068-2-6
2 / 4

15 gn für 11 ms (nicht in Betrieb) entspricht IEC 60068-2-27
5 gn für 11 ms (im Betrieb) entspricht IEC 60068-2-27
IP20 auf Klemmen entspricht IEC 60529
IP50 auf Frontblende entspricht IEC 60529
IP30 auf Gehäuse entspricht IEC 60529
3 entspricht IEC 60664-1
3 entspricht UL 508
dielektrische Prüfspannung
2.5 kV für 1 min AC 50 Hz entspricht IEC 60255-27
Grad der Umweltverträglichkeit
Green-Premium-Produkt
ROHS
Konform - seit 1524 - Schneider-Electric-Konformitätserklärung
REACH
Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert
Umgebungsbedingungen Produkt
Verfügbar
Entsorgungshinweise

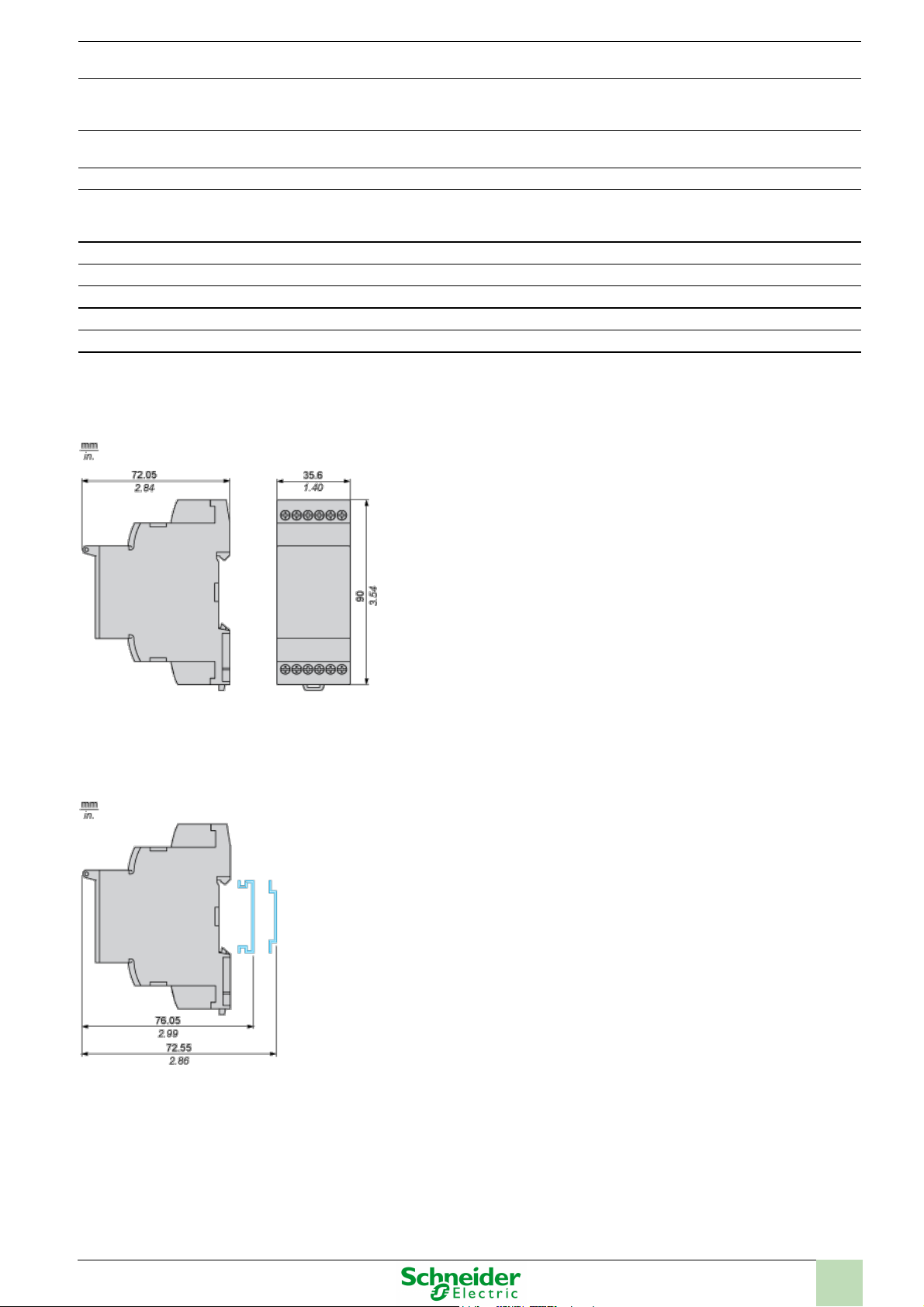

Abmessungen
Montage und Abstände
Schienenmontage
Zu messender Strom

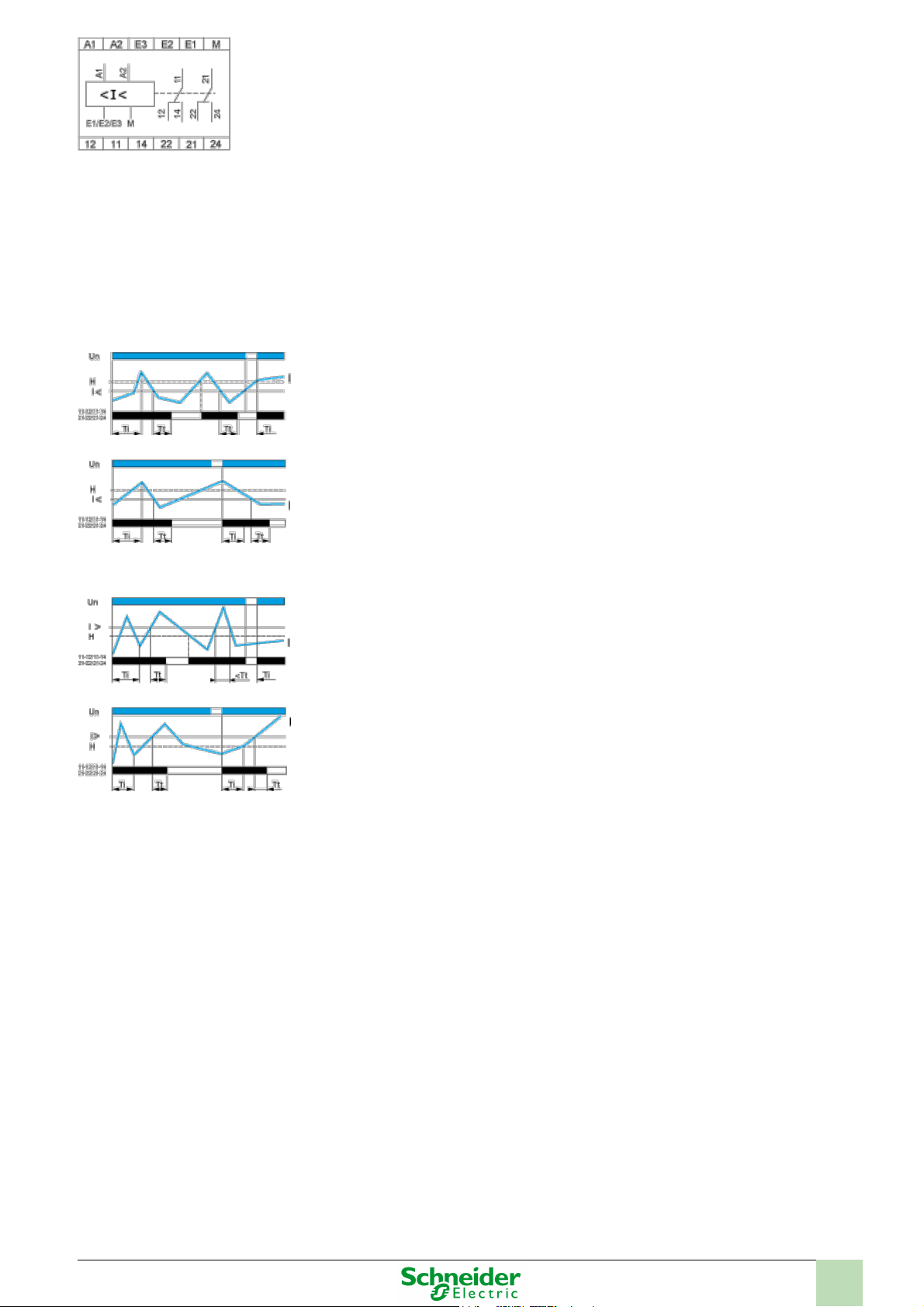

Verdrahtungsplan
3 / 4

A1,A2:
Versorgungsspannung
E1,E2,E3,M:
Zu messender Strom
11-14,12:
1. Wechselkontakt des Ausgangsrelais
21-24,22:
2. Wechselkontakt des Ausgangsrelais
Funktionsdiagramme
Unterstromerkennung
Ohne Speicher (Modus „ohne Speicher“)
Mit Speicher (Modus „mit Speicher“)
Überstromerkennung
Ohne Speicher (Modus „ohne Speicher“)
Mit Speicher (Modus „mit Speicher“)
Legende
Ti
Ansprechverzögerung vor Aktivierung der Anlaufsperre
Tt
Zeitverzögerung nach Überschreitung des Schwellwertes
Un Netzspannung
I Überwachter Strom
H
Hysterese
I> Überstromschwellwert
I< Unterstromschwellwert
11-12/11-14, 21-22/21-24
Anschlüsse des Ausgangsrelais
Relaisstatus:
Schwarz = erregt.
HINWEIS:
In der Betriebsart „mit Speicher“ öffnet das Relais beim Überschreiten des Schwellwertes und bleibt geöffnet. Zum
Rückstellen muss das Gerät aus- und wieder eingeschaltet werden.
4 / 4
