Page 1
Das vorliegende Dokument beinhaltet allgemeine Beschreibungen und/oder technische Eigenschaften der Leistungsfähigkeit der hierin enthaltenen Produkte.
Anhand des vorliegenden Dokuments soll nicht die Eignung und Zuverlässigkeit dieser Produkte für bestimmte Benutzeranwendungen festgestellt werden. Es stellt auch keinen Ersatz dafür dar.
Es obliegt dem Benutzer oder Integrator, eine vollständige und zweckmäßige Risikoabschätzung sowie eine Bewertung und Prüfung der Produkte hinsichtlich ihres entsprechenden Einsatzes durchzuführen.
Schneider Electric Industries SAS und die entsprechenden Tochter- oder Konzerngesellschaften übernehmen nicht die Haftung für den missbräuchlichen Gebrauch der hier enthaltenen Informationen.

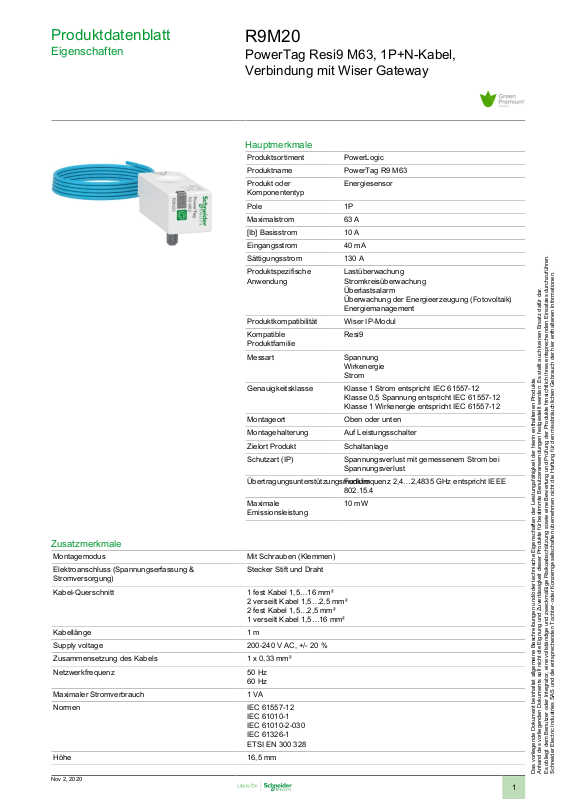

Produktdatenblatt
Eigenschaften
R9M20
PowerTag Resi9 M63, 1P+N-Kabel,
Verbindung mit Wiser Gateway
Hauptmerkmale
Produktsortiment PowerLogic
Produktname PowerTag R9 M63
Produkt oder
Komponententyp
Pole 1P
Maximalstrom 63 A
[Ib] Basisstrom 10A
Eingangsstrom 40mA
Sättigungsstrom 130A
Produktspezifische
Anwendung
Produktkompatibilität Wiser IP-Modul
Kompatible
Produktfamilie
Messart Spannung
Genauigkeitsklasse Klasse 1 Strom entspricht IEC 61557-12
Montageort Oben oder unten
Montagehalterung Auf Leistungsschalter
Zielort Produkt Schaltanlage
Schutzart (IP) Spannungsverlust mit gemessenem Strom bei
ÜbertragungsunterstützungsmediumFunkfrequenz 2,4…2,4835GHz entspricht IEEE
Maximale
Emissionsleistung
Energiesensor
Lastüberwachung
Stromkreisüberwachung
Überlastsalarm
Überwachung der Energieerzeugung (Fotovoltaik)
Energiemanagement
Resi9
Wirkenergie
Strom
Klasse 0,5 Spannung entspricht IEC 61557-12
Klasse 1 Wirkenergie entspricht IEC 61557-12
Spannungsverlust
802.15.4
10mW
Zusatzmerkmale
Montagemodus Mit Schrauben (Klemmen)
Elektroanschluss (Spannungserfassung &
Stromversorgung)
Kabel-Querschnitt 1 fest Kabel 1,5…16mm²
Kabellänge 1m
Supply voltage 200-240 V AC, +/- 20 %
Zusammensetzung des Kabels 1 x 0,33 mm²
Netzwerkfrequenz 50 Hz
Maximaler Stromverbrauch 1VA
Normen IEC 61557-12
Höhe 16,5mm
Nov 2, 2020
Stecker Stift und Draht
2 verseilt Kabel 1,5…2,5mm²
2 fest Kabel 1,5…2,5mm²
1 verseilt Kabel 1,5…16mm²
60 Hz
IEC 61010-1
IEC 61010-2-030
IEC 61326-1
ETSI EN 300 328
1
Page 2
Breite 18mm
Tiefe 43mm
Produktgewicht 16,4g
Farbe Weiß (RAL 9003)
Montage
Qualitätslabel CE
Richtlinien 2014/53/EU - Funkanlagen-Richtlinie
Aufstellungshöhe 0 - 2000 m
Umgebungstemperatur bei Betrieb -25…60°C
Umgebungstemperatur bei Lagerung -40…85°C
Überspannungskategorie III entspricht IEC 61010-1
Messkategorie Kategorie III entspricht IEC 61010-2-030
Schutzart (IP) IP20 entspricht IEC 60529
Schutzart (IK) IK05
Verschmutzungsgrad 3
Relative Feuchtigkeit 0…95% bei 45°C entspricht IEC 60721-3-3
Vibrationsfestigkeit 3M4 entspricht IEC 60721-3-3
Umwelteigenschaften Staubbeständig Klasse 3S3 entspricht IEC 60721-3-3
Salznebel class 3C2 entspricht IEC 60721-3-3
Verpackungseinheiten
Verpackungsgewicht (Lbs) 43g
Gewicht VPE2 2,241kg
Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
EU-RoHS-Richtlinie
Quecksilberfrei Ja
Informationen zu RoHS-Ausnahmen
RoHS-Richtlinie für China
Umweltproduktdeklaration
Circular Econmomy-Eignung
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der
Konform EU-RoHS-Deklaration
Ja
RoHS-Erklärung Für China
Produktumweltprofil
Entsorgungsinformationen
Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Vertragliche Gewährleistung
Garantie 18 Monate
2
