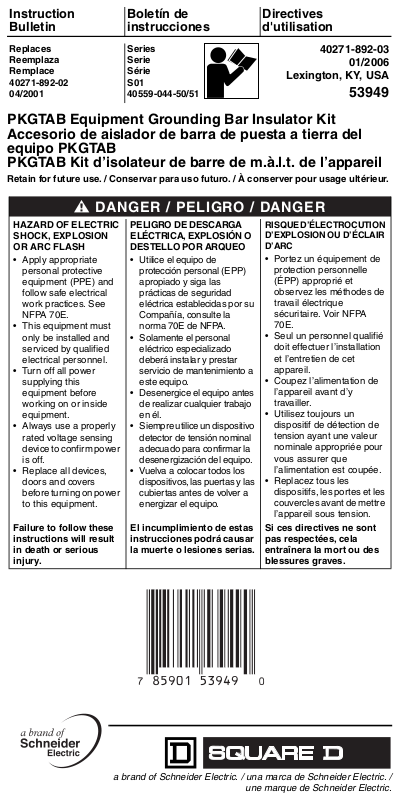

Page 1
Instruction
Bulletin
Boletín de
instrucciones
Directives
d'utilisation
Replaces
Reemplaza
Remplace
40271-892-02
04/2001
Series
Serie
Série
S01
40559-044-50/51
40271-892-03
01/2006
Lexington, KY, USA
53949
PKGTAB Equipment Grounding Bar Insulator Kit
Accesorio de aislador de barra de puesta a tierra del
equipo PKGTAB
PKGTAB Kit d’isolateur de barre de m.à.l.t. de l’appareil
Retain for future use. / Conservar para uso futuro. / À conserver pour usage ultérieur.
DANGER / PELIGRO / DANGER
HAZARD OF ELECTRIC
SHOCK, EXPLOSION
OR ARC FLASH
• Apply appropriate
personal protective
equipment (PPE) and
follow safe electrical
work practices. See
NFPA 70E.
• This equipment must
only be installed and
serviced by qualified
electrical personnel.
• Turn off all power
supplying this
equipment before
working on or inside
equipment.
• Always use a properly
rated voltage sensing
device to confirm power
is off.
• Replace all devices,
doors and covers
before turning on power
to this equipment.
Failure to follow these
instructions will result
in death or serious
injury.
PELIGRO DE DESCARGA
ELÉCTRICA, EXPLOSIÓN O
DESTELLO POR ARQUEO
• Utilice el equipo de
protección personal (EPP)
apropiado y siga las
prácticas de seguridad
eléctrica establecidas por su
Compañía, consulte la
norma 70E de NFPA.
• Solamente el personal
eléctrico especializado
deberá instalar y prestar
servicio de mantenimiento a
este equipo.
• Desenergice el equipo antes
de realizar cualquier trabajo
en él.
• Siempre utilice un dispositivo
detector de tensión nominal
adecuado para confirmar la
desenergización del equipo.
• Vuelva a colocar todos los
dispositivos, las puertas y las
cubiertas antes de volver a
energizar el equipo.
El incumplimiento de estas
instrucciones podrá causar
la muerte o lesiones serias.
RISQUE D’ÉLECTROCUTION
D’EXPLOSION OU D’ÉCLAIR
D’ARC
• Portez un équipement de
protection personnelle
(ÉPP) approprié et
observez les méthodes de
travail électrique
sécuritaire. Voir NFPA
70E.
• Seul un personnel qualifié
doit effectuer l’installation
et l’entretien de cet
appareil.
• Coupez l’alimentation de
l’appareil avant d’y
travailler.
• Utilisez toujours un
dispositif de détection de
tension ayant une valeur
nominale appropriée pour
vous assurer que
l’alimentation est coupée.
• Replacez tous les
dispositifs, les portes et les
couvercles avant de mettre
l’appareil sous tension.
Si ces directives ne sont
pas respectées, cela
entraînera la mort ou des
blessures graves.
a brand of Schneider Electric. / una marca de Schneider Electric. /
une marque de Schneider Electric.
Page 2

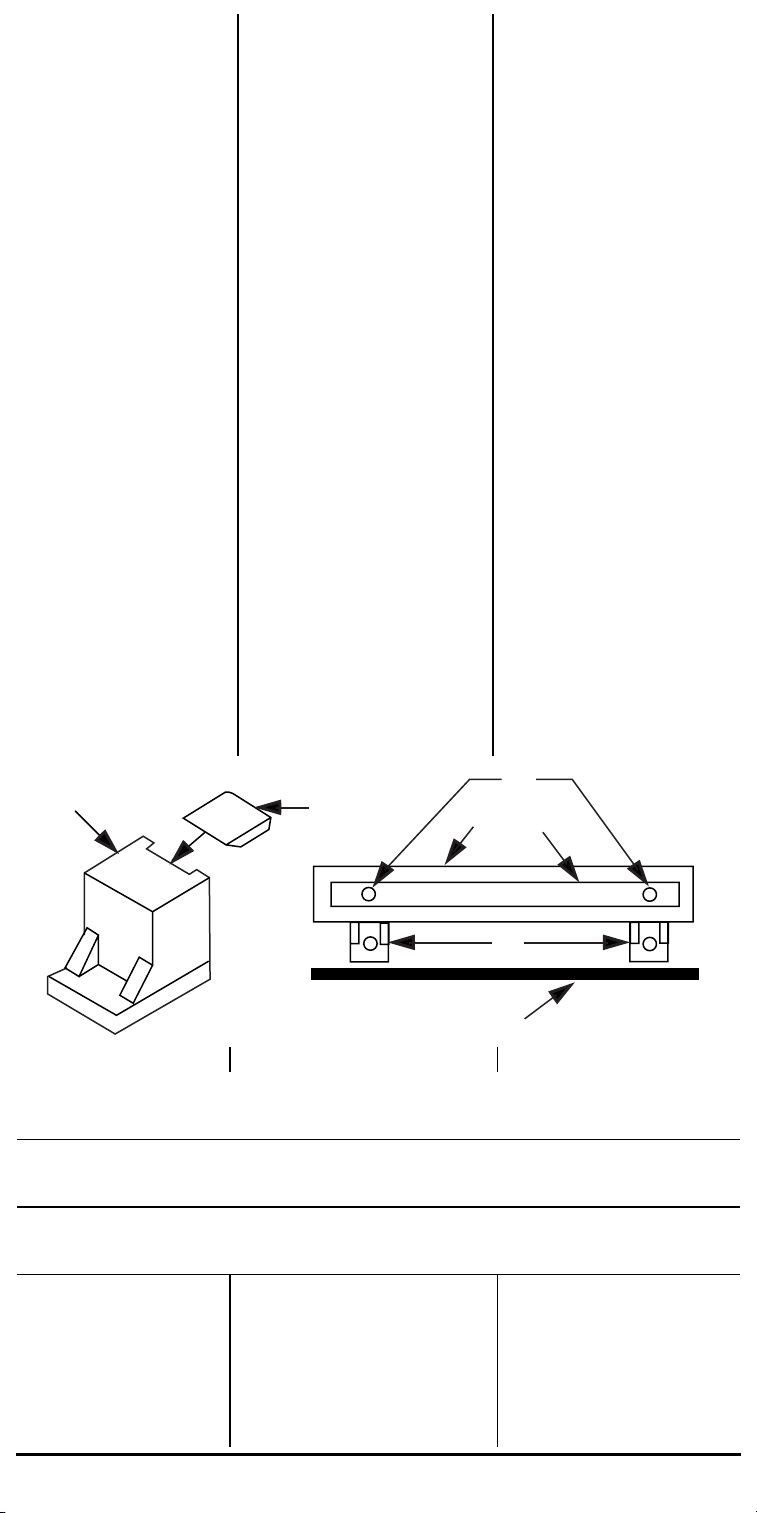

Installation Instalación Installation
1. Place clip nut (A) into
ground bar insulator
(B) with extrusion at
bottom.
2. Mount ground bar (C)
[with or without bus bar
(D)] on ground bar
insulator with two 10-32
screws. Torque to
25 lb-in. (3.0 N•m).
NOTE: If no mounting holes
are provided, locate the
assembly, and, using drill
#26, drill two 0.147 in. dia.
holes using ground bar
insulator (B) as drilling
template. There must be a
minimum of 1/2 in.
clearance between all
metallic components of the
added assembly to any
metallic component of
subject device.
3. Secure assembly to the
device using two 8-32 in.
screws (E, provided).
Torque to 25 lb-in.
(3.0 N•m).
1. Coloque la tuerca (A) tipo
abrazadera en el aislador
(B) de la barra de tierra
con la extrusión en la
parte inferior.
2. Monte la barra de tierra (C),
con o sin la barra de
distribución (D), en el
aislador de barra de tierra
utilizando dos tornillos de
10-32. Apriete a 3,0 N•m
(25 lbs-pulg).
NOTA: Si el dispositivo no
viene con agujeros de
montaje, localice el ensamble
y, use una broca de tamaño 26
para perforar dos agujeros de
3,7 mm (0,147 pulg) de diá.
empleando el aislador (B) de la
barra de tierra como plantilla
de perforación. Asegúrese de
dejar un espacio libre de
13 mm (1/2 pulg), como
mínimo, entre todos los
componentes metálicos del
ensamble que se agregó y
cualquier componente
metálico del dispositivo.
3. Sujete el ensamble en el
dispositivo utilizando dos
tornillos de 8-32 (E,
incluidos). Apriete a
3,0 N•m (25 lbs-pulg).
1. Placer un écrou à pince
(A) dans l’isolateur (B) de
barre de mise à la terre
avec extrusion au bas.
2. Monter la barre de m.à.l.t.
(C) [avec ou sans barrebus (D)] sur l’isolateur de
la barre de m.à.l.t. à l’aide
de deux vis de 10-32.
Serrer à 3,0 N•m (25 lb-po).
REMARQUE : Si aucun trou
de montage n’est fourni,
localiser l’assemblage et, à
l’aide d’une mèche nº 26,
percer deux trous d’un
diamètre de 3,7 mm
(0,147 po) en utilisant
l’isolateur (B) de la barre de
mise à la terre comme gabarit
de perçage. Il doit y avoir un
écart minimum de 12,5 mm
(1/2 po) entre tous les
composants métalliques de
l’assemblage ajouté et tout
composant métallique du
dispositif.
3. Fixer l’assemblage au
dispositif à l’aide de deux
vis de 8-32 po (E, fournies).
Serrer à 3,0 N•m (25 lb-po).
B
A
D
C
F
Box side / Costado de la caja / Côté du boîtier
Made in USA Hecho en EUA Fabriqué aux É.-U.
Electrical equipment should be installed, operated, serviced, and maintained only by qualified
personnel. No responsibility is assumed by Schneider Electric for any consequences arising
out of the use of this material.
Solamente el personal especializado deberá instalar, hacer funcionar y prestar servicios de
mantenimiento al equipo eléctrico. Schneider Electric no asume responsabilidad alguna por
las consecuencias emergentes de la utilización de este material.
Seul un personnel qualifié doit effectuer l’installation, l’utilisation, l’entretien et la
maintenance du matériel électrique. Schneider Electric n’assume aucune responsabilité
des conséquences éventuelles découlant de l’utilisation de cette documentation.
Importado en México por:
E
Schneider Electric USA
1601 Mercer Road
Lexington, KY 40511 USA
1-888-778-2733
www.us.SquareD.com
40271-892-03
Schneider Electric México,
S.A. de C.V.
Calz. J. Rojo Gómez 1121-A
Col. Gpe. del Moral 09300
México, D.F.
Tel. 55-5804-5000
www.schneider-electric.com.mx
Schneider Electric Canada
19 Waterman Avenue,
M4B 1 Y2
Toronto, Ontario
1-800-565-6699
www.schneider-electric.ca
© 2006 Schneider Electric
All Rights Reserved / Reservados todos los derechos / Tous droits réservés
