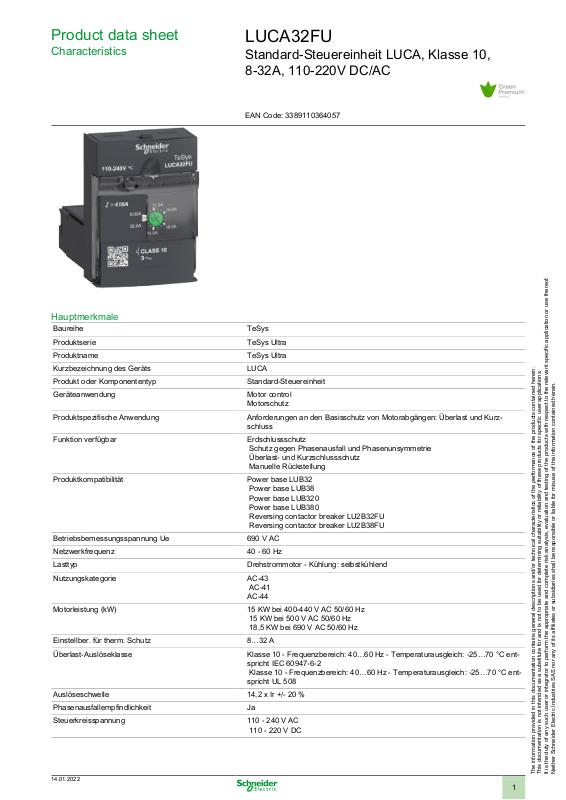

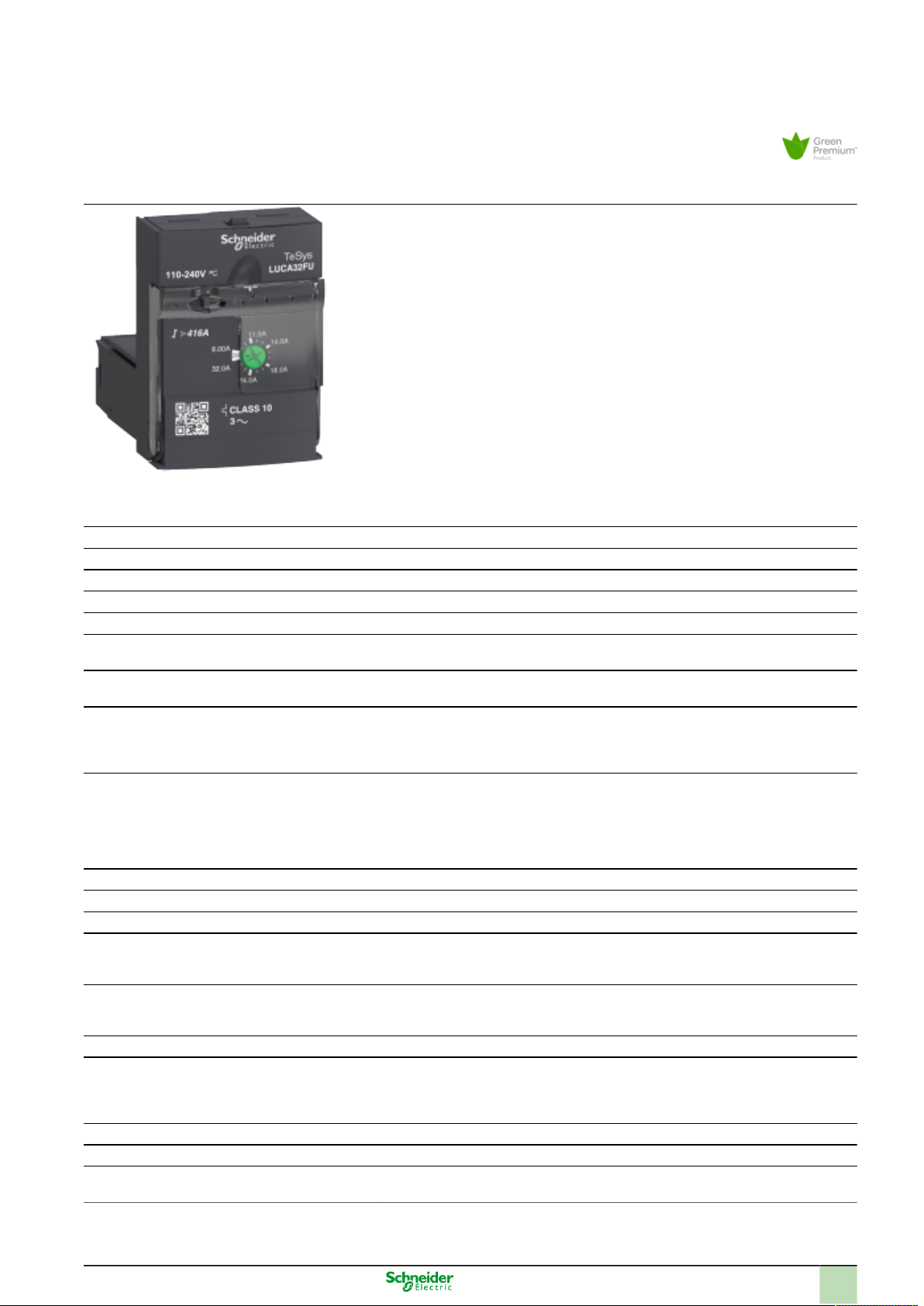

Page 1
Product data sheet
The information provided in this documentation contains general descriptions and/or technical characteristics of the performance of the products contained herein.
This documentation is not intended as a substitute for and is not to be used for determining suitability or reliability of these products for specific user applications.
It is the duty of any such user or integrator to perform the appropriate and complete risk analysis, evaluation and testing of the products with respect to the relevant specific application or use thereof.
Neither Schneider Electric Industries SAS nor any of its affiliates or subsidiaries shall be responsible or liable for misuse of the information contained herein.
Characteristics
LUCA32FU
Standard-Steuereinheit LUCA, Klasse 10,
8-32A, 110-220V DC/AC
EAN Code: 3389110364057
Hauptmerkmale
Baureihe TeSys
Produktserie TeSys Ultra
Produktname TeSys Ultra
Kurzbezeichnung des Geräts LUCA
Produkt oder Komponententyp Standard-Steuereinheit
Geräteanwendung Motor control
Produktspezifische Anwendung Anforderungen an den Basisschutz von Motorabgängen: Überlast und Kurz-
Funktion verfügbar Erdschlussschutz
Produktkompatibilität Power base LUB32
Betriebsbemessungsspannung Ue 690 V AC
Netzwerkfrequenz 40 - 60 Hz
Lasttyp Drehstrommotor - Kühlung: selbstkühlend
Nutzungskategorie AC-43
Motorleistung (kW) 15KW bei 400-440 V AC 50/60 Hz
Einstellber. für therm. Schutz 8…32A
Überlast-Auslöseklasse Klasse 10 - Frequenzbereich: 40…60Hz - Temperaturausgleich: -25…70°C ent-
Auslöseschwelle 14,2 x Ir +/- 20 %
Phasenausfallempfindlichkeit Ja
Steuerkreisspannung 110 - 240 V AC
Motorschutz
schluss
Schutz gegen Phasenausfall und Phasenunsymmetrie
Überlast- und Kurzschlussschutz
Manuelle Rückstellung
Power base LUB38
Power base LUB320
Power base LUB380
Reversing contactor breaker LU2B32FU
Reversing contactor breaker LU2B38FU
AC-41
AC-44
15KW bei 500 V AC 50/60 Hz
18,5KW bei 690 V AC 50/60 Hz
spricht IEC 60947-6-2
Klasse 10 - Frequenzbereich: 40…60Hz - Temperaturausgleich: -25…70°C entspricht UL 508
110 - 220 V DC
14.01.2022
1
Page 2
Zusatzmerkmale
Steuerkreisspannungsgrenzen 88 - 264 V für AC Schaltkreis 110 - 240 V im Betrieb
Typische Leistungsaufnahme 280MA bei 110 - 240 V AC I max. während Schließen mit LUB32
Wärmeableitung 3W für Steuerkreis mit LUB32
Ansprechzeit 35 ms öffnen mit LUB32 für Steuerkreis
Standards EN 60947-6-2
Produktzertifizierungen CE
Nennisolationsspannung Ui 690V entspricht IEC 60947-6-2
Bemessungsstoßspannungsfestigkeit [Uimp] 6KV entspricht IEC 60947-6-2
Sichere Stromkreistrennung 400V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1
Befestigung Steckbarer (Frontseite)
Breite 45Mm
Höhe 66Mm
Tiefe 60Mm
Produktgewicht 0,135Kg
Kompatibilitätscode LUCA
88 - 242 V für DC Schaltkreis 110 - 220 V im Betrieb
55 V für AC Schaltkreis 110 - 240 V Abfall
55 V für DC Schaltkreis 110 - 220 V Abfall
280MA bei 110 - 240 V AC I max. während Schließen with LUB38
280MA bei 110 - 220 V DC I max. während Schließen mit LUB32
280MA bei 110 - 220 V DC I max. während Schließen with LUB38
25MA bei 110 - 240 V AC I eff abgedichtet mit LUB32
25MA bei 110 - 240 V AC I eff abgedichtet with LUB38
25MA bei 110 - 220 V DC I eff abgedichtet mit LUB32
25MA bei 110 - 220 V DC I eff abgedichtet with LUB38
3W für Steuerkreis with LUB38
35 ms öffnen with LUB38 für Steuerkreis
50 ms schließen mit LUB32 für Steuerkreis
50 ms schließen with LUB38 für Steuerkreis
IEC 60947-6-2
UL 60947-4-1, mit Phasentrenner
CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
UL
CSA
CCC
EAC
ASEFA
ATEX
Marine
600V entspricht UL 60947-4-1
600V entspricht CSA C22.2 Nr. 60947-4-1
400V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1
Montage
Schutzart (IP) IP20 Frontplatte und verdrahtete Klemmen entspricht IEC 60947-1
Schutzbehandlung TH entspricht IEC 60068
Umgebungstemperatur bei Betrieb -25…70°C
Umgebungstemperatur bei Lagerung -40…85°C
Aufstellungshöhe 2000 m
Feuer Beständigkeit 960°C Teile zum Montieren von Strom führenden Komponenten entsprich-
Stoßfestigkeit 10 gn Strompole geöffnet entspricht IEC 60068-2-27
Vibrationsfestigkeit 2 gn 5…300Hz Strompole geöffnet entspricht IEC 60068-2-6
Widerstandsfähigkeit gegen elektrostatische Entladung
Verlustfreie Stoßwelle 1KV serieller Modus entspricht IEC 60947-6-2
Best. gg. Strahlungsfelder 10V/M 3 entspricht IEC 61000-4-3
2
IP20 andere Seiten entspricht IEC 60947-1
IP40 Frontplatte außerhalb Anschlusszone entspricht IEC 60947-1
t IEC 60695-2-12
650°C entspricht IEC 60695-2-12
15 gn Strompole geschlossen entspricht IEC 60068-2-27
4 gn 5…300Hz Strompole geschlossen entspricht IEC 60068-2-6
8KV Level 3 im Freien entspricht IEC 61000-4-2
8KV Level 4 bei Kontakt entspricht IEC 61000-4-2
2KV Gleichtakt entspricht IEC 60947-6-2
Page 3
Widerstandsfähigkeit gegen kurze Störsignale 2KV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
Störfestigkeit gg. HF-Felder 10V entspricht IEC 61000-4-6
Störfest. gg. Kurzzeiteinbr. 3Ms
Störfestigkeit gegen Spannungsabfälle 70 % / 500 ms entspricht IEC 61000-4-11
4KV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
Verpackungseinheiten
Verpackungstyp VPE1 PCE
Anzahl der Geräte pro Packung 1
Verpackungsgewicht (Lbs) 125G
Höhe VPE1 5,3Cm
Breite VPE1 8Cm
Länge VPE1 10,3Cm
Verpackungstyp VPE2 S02
Inhaltsmenge VPE2 23
Gewicht VPE2 3,214Kg
Höhe VPE2 15Cm
Breite VPE2 30Cm
Länge VPE2 40Cm
Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
REACh-Verordnung
EU-RoHS-Richtlinie
Quecksilberfrei Ja
Informationen zu RoHS-Ausnahmen
RoHS-Richtlinie für China
Umweltproduktdeklaration
Circular Econmomy-Eignung
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäi-
PVC-frei Ja
Enthält Halogene Produkt mit halogenfreien Kunststoffteilen
REACh-Deklaration
Konform EU-RoHS-Deklaration
Ja
RoHS-Erklärung Für China
Produktumweltprofil
Entsorgungsinformationen
schen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Vertragliche Gewährleistung
Garantie 18 months
Product Life Status : 08-Lieferbar
