Page 1

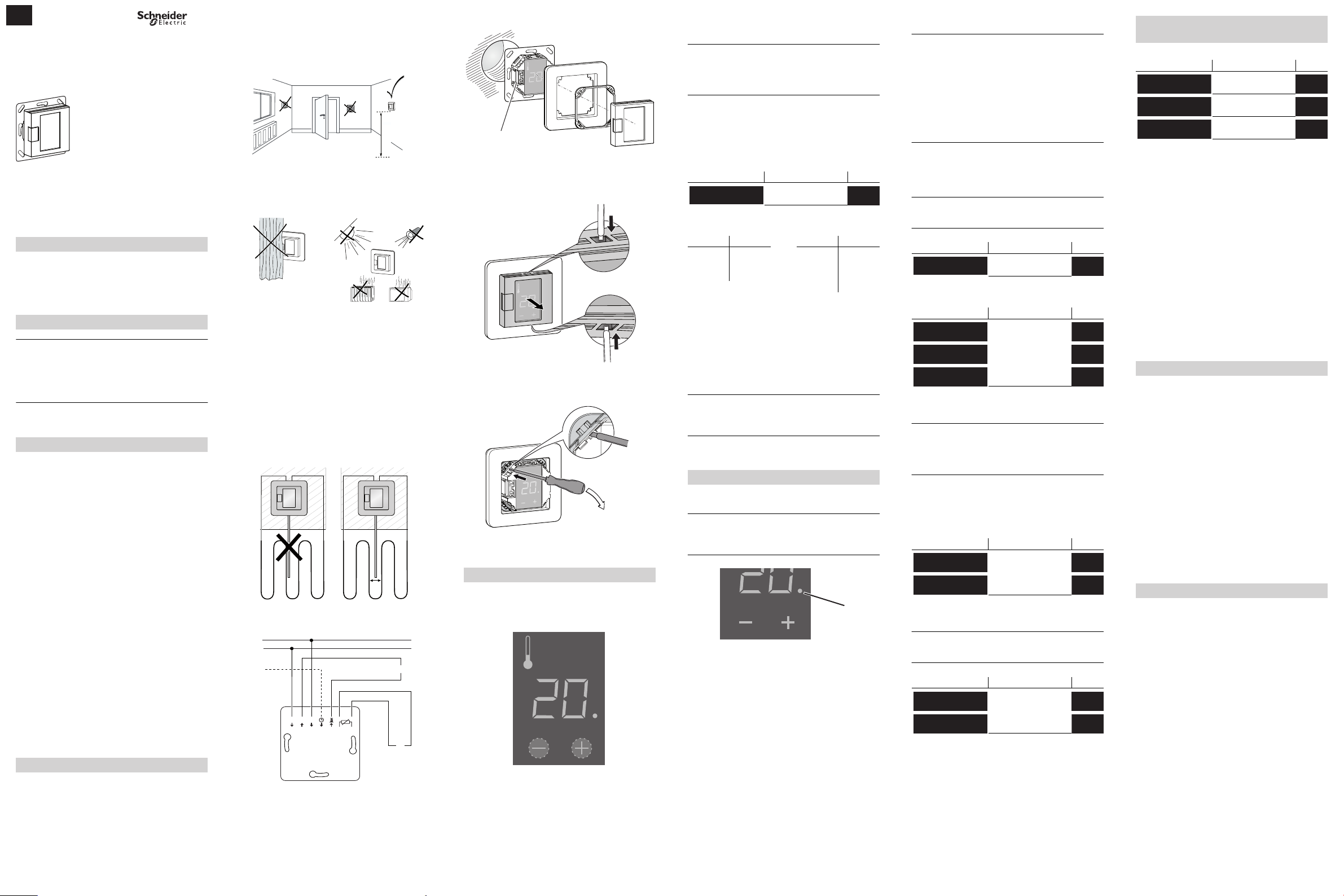

Termostat touchdisplay, DTH-16WDE002491, WDE003491, WDE004489, WDE002891, WDE003891, WDE004889© Merten2009V5775-851-0009/10
sv
Code
Code
CODe
Floor
F1
Air
duaL
Safe
35
35
SetbaC
-5
-5
Error
Error Heat
Error FLoor

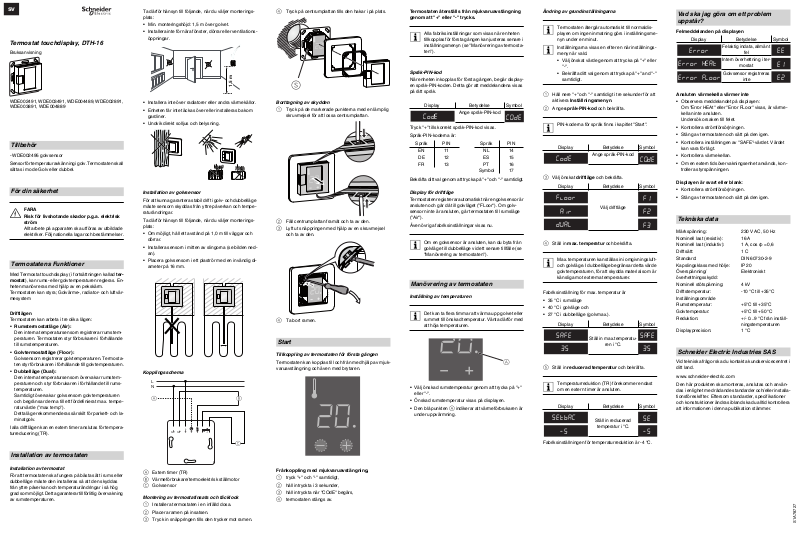

Termostat touchdisplay, DTH-16
Bruksanvisning
WDE002491, WDE003491, WDE004489, WDE002891,
WDE003891, WDE004889
Tillbehör
- WDE002495 golvsensor
Sensor för temperaturavkänning i golv.Termostaten skall
sättas i mode Golv eller dubbel.
För din säkerhet
FARA
¼
Risk för livshotande skador p.g.a. elektrisk
ström
Allt arbete på apparaten ska utföras av utbildade
elektriker. Följ nationella lagar och bestämmelser.
Termostatens Funktioner
Med Termostat touchdisplay (i fortsättningen kallad termostat), kan rums- eller golvtemperaturen regleras. En-
heten manövreras med hjälp av en pekskärm.
Termostaten kan styra; Golvärme-, radiator- och luftvärmesystem
Driftlägen
Termostaten kan arbeta i tre olika lägen:
• Rumstermostatläge (Air):
Den interna temperatursensorn registrerar rumstemperaturen. Termostaten styr förbrukaren i förhållande
till rumstemperaturen.
• Golvtermostatläge (Floor):
Golvsensorn registrerar golvtemperaturen. Termostaten styr förbrukaren i förhållande till golvtemperaturen.
• Dubbelläge (Dual):
Den interna temperatursensorn övervakar rumstemperaturen och styr förbrukaren i förhållande till rumstemperaturen.
Samtidigt övervakar golvsensorn golvtemperaturen
och begränsar denna till ett fördefinierat max. temperaturvärde ("max temp").
Detta läge rekommenderas särskilt för parkett- och laminatgolv.
I alla driftlägen kan en extern timer anslutas för temperaturreducering (TR).
Ta därför hänsyn till följande, när du väljer monteringsplats:
• Min. monteringshöjd: 1,5 m över golvet.
• Installera inte för nära fönster, dörrar eller ventilationsöppningar.
1,5 m
• Installera inte över radiatorer eller andra värmekällor.
• Enheten får inte täckas över eller installeras bakom
gardiner.
• Undvik direkt solljus och belysning.
Installation av golvsensor
För att kunna garantera stabil drift i golv- och dubbelläge
måste sensorn skyddas från yttre påverkan och temperaturändringar.
Ta därför hänsyn till följande, när du väljer monteringsplats:
• Om möjligt, håll ett avstånd på 1,0 m till väggar och
dörrar.
• Installera sensorn i mitten av slingorna (se bilden nedan).
• Placera golvsensorn i ett plaströr med en invändig diameter på 16 mm.
Kopplingsschema
L
N
A
NN
L
-t
B
C
4 Tryck på centrumplattan tills den hakar i på plats.
S
Borttagning av skydden
1 Tryck på de markerade punkterna med en lämplig
skruvmejsel för att lossa centrumplattan.
2 Fäll centrumplattan framåt och ta av den.
3 Lyft ut snäppringen med hjälp av en skruvmejsel
och ta av den.
4 Ta bort ramen.
Start
Tillkoppling av termostaten för första gången
Termostaten kan kopplas till och från med hjälp av mjukvaruavstängning och även med brytaren.
Termostaten återställs från mjukvaruavstängning
genom att "+" eller "-" trycks.
Alla fabriksinställningar som visas när enheten
|
tillkopplas för första gången kan justeras senare i
inställningsmenyn (se "Manövrering av termostaten").
Språk-PIN-kod
När enheten inkopplas för första gången, begär displayen språk-PIN-koden. Detta gör att meddelandena visas
på rätt språk.
Display Betydelse Symbol
Ange språk-PIN-kod
CODe
Tryck "+" tills korrekt språk-PIN-kod visas.
Språk-PIN-koderna är:
Språk PIN Språk PIN
EN 11 NL 14
DE 12 ES 15
FR 13 PT 16
Symbol 17
Bekräfta ditt val genom att trycka på "+" och "-" samtidigt.
Display för driftläge
Termostaten registrerar automatiskt när en golvsensor är
ansluten och går då till golvläget ("FLoor"). Om golvsensorn inte är ansluten, går termostaten till rumsläge
("Air").
Även övriga fabriksinställningar visas nu.
Om en golvsensor är ansluten, kan du byta från
|
golvläge till dubbelläge vid ett senare tillfälle (se
"Manövrering av termostaten").
Manövrering av termostaten
Inställning av temperaturen
Det kan ta flera timmar att värma upp golvet eller
|
rummet till önskad temperatur. Vänta därför med
att höja temperaturen.
A
• Välj önskad rumstemperatur genom att trycka på "+"
eller "-".
• Önskad rumstemperatur visas på displayen.
• Den blå punkten A indikerar att värmeförbrukaren är
under uppvärmning.
Ändring av grundinställningarna
Termostaten återgår automatiskt till normaldis-
|
playen om ingen inmatning görs i inställningsmenyn under en minut.
Inställningarna visas en efter en när inställnings-
|
menyn är vald.
• Välj önskat värde genom att trycka på "+" eller
"-".
• Bekräfta ditt val genom att trycka på "+" and "-"
samtidigt.
1 Håll nere "+" och "-" samtidigt i tre sekunder för att
aktivera Inställningsmenyn.
2 Ange språk-PIN-kod och bekräfta.
PIN-koderna för språk finns i kapitlet "Start".
|
Display Betydelse Symbol
Ange språk-PIN-kod
3 Välj önskat driftläge och bekräfta.
Display Betydelse Symbol
Välj driftläge
F2
F3
4 Ställ in max. temperatur och bekräfta.
Max. temperaturen kan ställas in i omgivningsluft-
|
och golvläge. I dubbelläge begränsar detta värde
golvtemperaturen, för att skydda material som är
känsliga mot extrema temperaturer.
Fabriksinställning för max. temperatur är
• 35 °C i rumsläge
• 40 °C i golvläge och
• 27 °C i dubbelläge (golvmax.).
Display Betydelse Symbol
Ställ in max.temperatu-
ren i °C.
5 Ställ in reducerad temperatur och bekräfta.
Temperaturreduktion (TR) förekommer endast
|
om en extern timer är ansluten.
Display Betydelse Symbol
Ställ in reducerad
temperatur i °C.
Fabriksinställningen för temperaturreduktion är -4 °C.
safe
SE
Vad ska jag göra om ett problem
uppstår?
Felmeddelanden på displayen
Display Betydelse Symbol
Felaktig indata, allmänt
fel
Intern överhettning i ter-
mostat
Golvsensor registreras
inte
Ansluten värmekella värmer inte
• Observera meddelandet på displayen:
Om "Error HEAt" eller "Error FLoor" visas, är värmekellan inte ansluten.
Undersök orsaken till felet.
• Kontrollera strömförsörjningen.
• Stäng av termostaten och sätt på den igen.
• Kontrollera inställningen av "SAFE"-värdet. Värdet
kan vara för lågt.
• Kontrollera värmekellan.
• Om en extern tidsövervakningsenhet används, kontrollera styrspänningen.
Displayen är svart eller blank:
• Kontrollera strömförsörjningen.
• Stäng av termostaten och sätt på den igen.
EE
E1
E2
Tekniska data
Märkspänning: 230 V AC, 50 Hz
Nominell last (resistiv): 16 A
Nominell last (induktiv): 1 A, cos φ = 0,6
Driftsätt: 1 C
Standard: DIN 60730-2-9
Kapslingsklass med hölje: IP 20
Överspänning/
överhettningsskydd:
Nominell stötspänning: 4 kV
Driftstemperatur: -10 °C till +35°C
Inställningsområde
Rumstemperatur: +5°C till +35°C
Golvtemperatur: +5°C till +50 °C
Reduktion: +/- 0...9 °C från inställ-
Displayprecision: 1 °C
Elektroniskt
ningstemperaturen
Schneider Electric Industries SAS
Vid tekniska frågor ska du kontakta kundservicecentret i
ditt land.
www.schneider-electric.com
Den här produkten ska monteras, anslutas och använ-
das i enlighet med rådande standarder och/eller installationsföreskrifter. Eftersom standarder, specifikationer
och konstruktioner ändras ibland ska du alltid kontrollera
att informationen i denna publikation stämmer.
Installation av termostaten
Installation av termostat
För att termostaten ska fungera på bästa sätt i rums eller
dubbelläge måste den installeras så att den skyddas
från yttre påverkan och temperaturändringar i så hög
grad som möjligt. Detta garanterar tillförlitlig övervakning
av rumstemperaturen.
A Extern timer (TR)
B Värmeförbrukare/termoelektrisk ställmotor
C Golvsensor
Montering av termostatinsats och täcklock
1 Installera termostaten i en infälld dosa.
2 Placera ramen på insatsen.
3 Tryck in snäppringen tills den trycker mot ramen.
Frånkoppling med mjukvaruavstängning,
1 tryck "+" och "-" samtidigt,
2 håll intryckta i 3 sekunder,
3 håll intryckta när "COdE" begärs,
4 termostaten stängs av.
S1A78727
Page 2

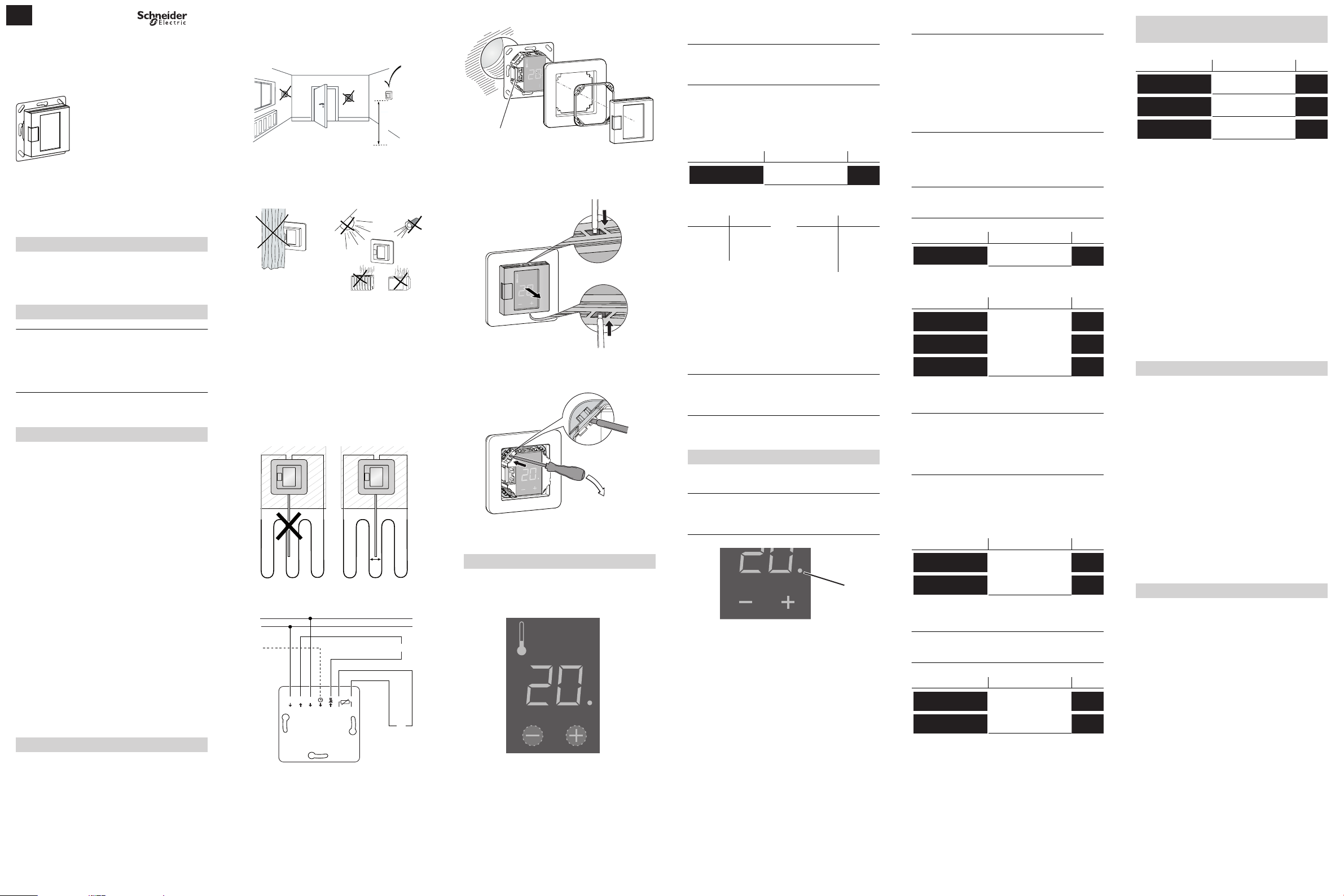

Termostat touchdisplay, DTH-16WDE002491, WDE003491, WDE004489, WDE002891, WDE003891, WDE004889© Merten2009V5775-851-0009/10
no
Code
Code
CODe
Floor
F1
Air
duaL
Safe
35
35
SetbaC
-5
-5
Error
Error Heat
Error FLoor
Termostat touchdisplay, DTH-16
Driftsinstrukser
WDE002491, WDE003491, WDE004489, WDE002891,
WDE003891, WDE004889
Tilbehør
- WDE002495 gulvsensor
For drift av termostaten i gulvmodus og dobbelt modus.
For din sikkerhet
FARE
¼
Livsfare på grunn av elektrisk strøm
Alle inngrep på enheten må kun utføres av opplærte og kvalifiserte elektrikere. Overhold nasjonale forskrifter.
Termostat, innledning
Med Termostat touchdisplay (heretter kalt termostat),
kan du regulere rom- eller gulvtemperaturen. Enheten
brukes med et berøringsdisplay.
Termostaten kan kobles til gulvvarmesystemer, radiatorer eller romvarmesystemer.
Driftsmåter
Termostaten kan brukes med tre forskjellige modi:
• Omgivelsestemperatur-modus:
Den indre temperatursensoren registrerer romtemperaturen. Termostaten styrer lasten basert på romtemperaturen.
• Gulv-modus:
Gulvsensoren registrerer gulvtemperaturen. Termostaten styrer lasten basert på gulvtemperaturen.
• Dobbelt modus:
Den interne temperatursensoren overvåker romtemperaturen og styrer lasten basert på romtemperaturen.
Samtidig overvåker gulvsensoren gulvtemperaturen
og begrenser denne til den forhåndsdefinerte maksimale temperaturverdien ("maks temp").
Denne modus anbefales særlig for parkett og laminat
gulv.
I alle driftsmodi kan du koble til et eksternt koblingsur for
temperatursenking (TR).
Installasjon av termostaten
Ta derfor hensyn til følgende ved valg av installasjonssted:
• Minste installasjonshøyde: 1,5 m over gulvet.
• Ikke installer for nær vinduer, dører eller ventiler.
1,5 m
• Ikke installer over varmeapparater eller andre varmekilder.
• Ikke tildekk eller installer bak gardiner.
• Unngå direkte sollys og lys fra lamper.
Installasjon av gulvsensor
For å kunne garantere en pålitelig drift i gulvmodus og
dobbelt modus, må gulvsensoren beskyttes mot ytre
S§YLUNQLQJ og temperatursvingninger.
Ta derfor hensyn til følgende ved valg av installasjonssted:
• Hold om mulig en fri avstand på 1,0 m fra vegger og
dører.
• Installer sensoren midt i sløyfene (se bildet nedenfor).
• Plasser gulvsensoren i et plastrør med en indre diameter på 16 mm.
Trekke kabler for termostaten
L
N
A
NN
L
-t
B
C
4 Trykk på senterplaten til den snepper på plass
S
Fjerne dekslene.
1 Bruk en passende skrutrekker, trykk på de markerte
punktene for å løsne sentrumplaten
2 Vipp senterplaten forover og ta den av
3 Løft ut sprengringen med en passende skrutrekker
og ta den ut
4 Ta av rammen
Oppstart
Slå på termostaten for første gang
Termostaten kan slås av og på med utkobling over programvaren eller med bryteren.
Termostat kommer tilbake fra utkobling med programvare-bryter ved å trykke på „+“ eller „-“.
Alle standard innstillinger som vises når appara-
|
tet slås på for første gang, kan justeres senere i
innstillingsmenyen (se "Drift av termostaten").
Forespørsel etter språk-pin-kode
Når apparatet slås på for første gang, spør displayet etter
språk-pin-koden. Dette sikrer at meldinger blir vist på riktig språk.
Display Betydning Symbol
Legg inn pin-koden for
språk
Trykk "+" til riktig språk-pin-kode blir vist.
Språk-pin-kodene er:
Språk PIN Språk PIN
EN 11 NL 14
DE 12 ES 15
FR 13 PT 16
Symbol 17
Aksepter valget ved å trykke på „+“ og „-“ samtidig.
Driftsmåtedisplay
Termostaten registrerer automatisk når en gulvsensor
blir koblet til og går til gulvmodus ("FLoor"). Hvis gulvsensoren ikke er tilkoblet, går den til omgivelsesluftmodus ("Air").
Nå blir også andre fabrikkinnstillinger vist.
Hvis en gulvsensor er tilkoblet, kan du skifte fra
|
gulvmodus til dobbelt modus på et senere tidspunkt (se "Drift av termostaten").
CODe
Drift av termostaten
Innstille temperaturen
Oppvarming av gulvet eller rommet til ønskede
|
temperatur kan ta flere timer. Derfor bør du vente
litt før du øker temperaturen.
A
• Velg ønsket romtemperatur ved å trykke på "+" eller
"-"
• Den ønskede romtemperaturen vises på displayet
• Det blå punket A viser at varmebelastningen varmer
opp
Endre grunninnstillingene
Termostaten går automatisk tilbake til normalt dis-
|
play hvis det ikke legges noe inn i innstillingsmenyen i løpet av ett minutt.
Innstillingene blir vist etter hverandre når innstil-
|
lingsmenyen er valgt.
• Velg ønsket verdi ved å trykke på "+" eller "-"
• Bekreft valget ved å trykke på "+" og "-" samtidig
1 Hold "+" og "-" sammen nede i tre sekunder for å ak-
tivere Innstillingsmenyen
2 Legg inn språk-pin kode og bekreft
Språk-pin-kodene er oppført i kapittel "Oppstart“.
|
Display Betydning Symbol
Legg inn pin-koden for
språk
3 Velg ønsket driftsmåte og bekreft.
Display Betydning Symbol
Velg drifts
måte
F2
F3
4 Innstill maksimal temperatur og bekreft
Du kan innstille maksimal temperatur i omgivel-
|
sestemperaturmodus og gulvmodus. I dobbelt
modus begrenser denne verdien temperaturen i
gulvet, for å beskytte materialer som er følsomme
overfor ekstreme temperaturer.
Fabrikkinnstillingen for maksimal temperatur er
• 35 °C i romtemperaturmodus
• 40 °C i gulvmodus og
• 27 °C i dobbelt modus (gulv maks.)
Display Betydning Symbol
Innstill maksimal
temperatur i °C.
5 Innstill nedsatt temperatur og bekreft
Temperatursenking (TR) skjer kun hvis et eksternt
|
koblingsur er tilkoblet.
Display Betydning Symbol
Innstill nedsatt
temperatur i °C.
Fabrikkinnstillingen for temperatursenking er -4 °C.
safe
SE
Hva gjør jeg hvis det oppstår et
problem?
Feilmeldinger på displayet
Display Betydning Symbol
Ukorrekt inngang,
generell feil
Indre overoppheting i
termostaten
Gulvsensor ikke regis-
trert
Tilkoblet last varmer ikke
• Se meldingen på displayet:
Hvis "Error HEAt" eller "Error FLoor" blir vist, er lasten
ikke tilkoblet.
Undersøk årsaken for denne feilen.
• Kontroller strømforsyningen.
• Slå termostaten av og på igjen.
• Kontroller innstillingen av "SAFE"-verdi. Verdien kan
være for lav.
• Kontroller lasten.
• Hvis det brukes en ekstern tidstyringsenhet, kontroller
styrespenningen.
Display er tomt:
• Kontroller strømforsyningen.
• Slå termostaten av og på igjen.
EE
E1
E2
Tekniske data
Merkespenning: 230 V AC, 50 Hz
Nominell last (ohmsk): 16 A
Nominell last (induktiv): 1 A, cos φ = 0.6
Driftsmodus: 1 C
Standard: DIN 60730-2-9
Kapslingsgrad: IP 20
Overspennings-/
overopphetingsvern:
Nominell overspenning: 4 kV
Driftstemperatur: -10 °C til +35°C
Innstillingsområde
Romtemperatur: +5°C til +35°C
Gulvtemperatur: +5°C til +50 °C
Senkning: +/- 0...9 °C fra innstilt
Visningsnøyaktighet: 1 °C
Elektronisk
temperatur
Schneider Electric Industries SAS
Ta kontakt med kundesenteret i ditt land hvis du har tekniske spørmål.
www.schneider-electric.com
Dette produktet må installeres, kobles til og brukes i sam-
svar med gjeldende standarder og/eller installasjonsforskrifter. Ettersom standarder, spesifikasjoner og
utforming kan bli endret, bør du alltid be om bekreftelse
av informasjon i denne publikasjonen.
Installasjon av termostaten
For at termostaten skal kunne brukes i RPJLYHOVHVWHP-
SHUDWXUPRGXV eller dobbelt modus, må termostaten in-
stalleres slik at den er beskyttet så godt som mulig mot
ytre S§YLUNQLQJ og temperatursvingninger. Dette garan-
terer en pålitelig registrering av romtemperaturen.
A Eksternt koblingsur (TR)
B Varmebelastning / termoelektrisk motorventil
C Gulvsensor
Montere termostat og deksler
1 Installer termostaten i en innfelt boks
2 Plasser rammen på innsatsen
3 Trykk inn sprengringen til den presser mot rammen
Slå av med utkobling over programvare,
1 trykk „+“ og „-“ samtidig
2 hold i 3 sekunder
3 hold fremdeles trykket når „COdE“ blir forlangt
4 termostaten kobler ut
S1A78727
Page 3

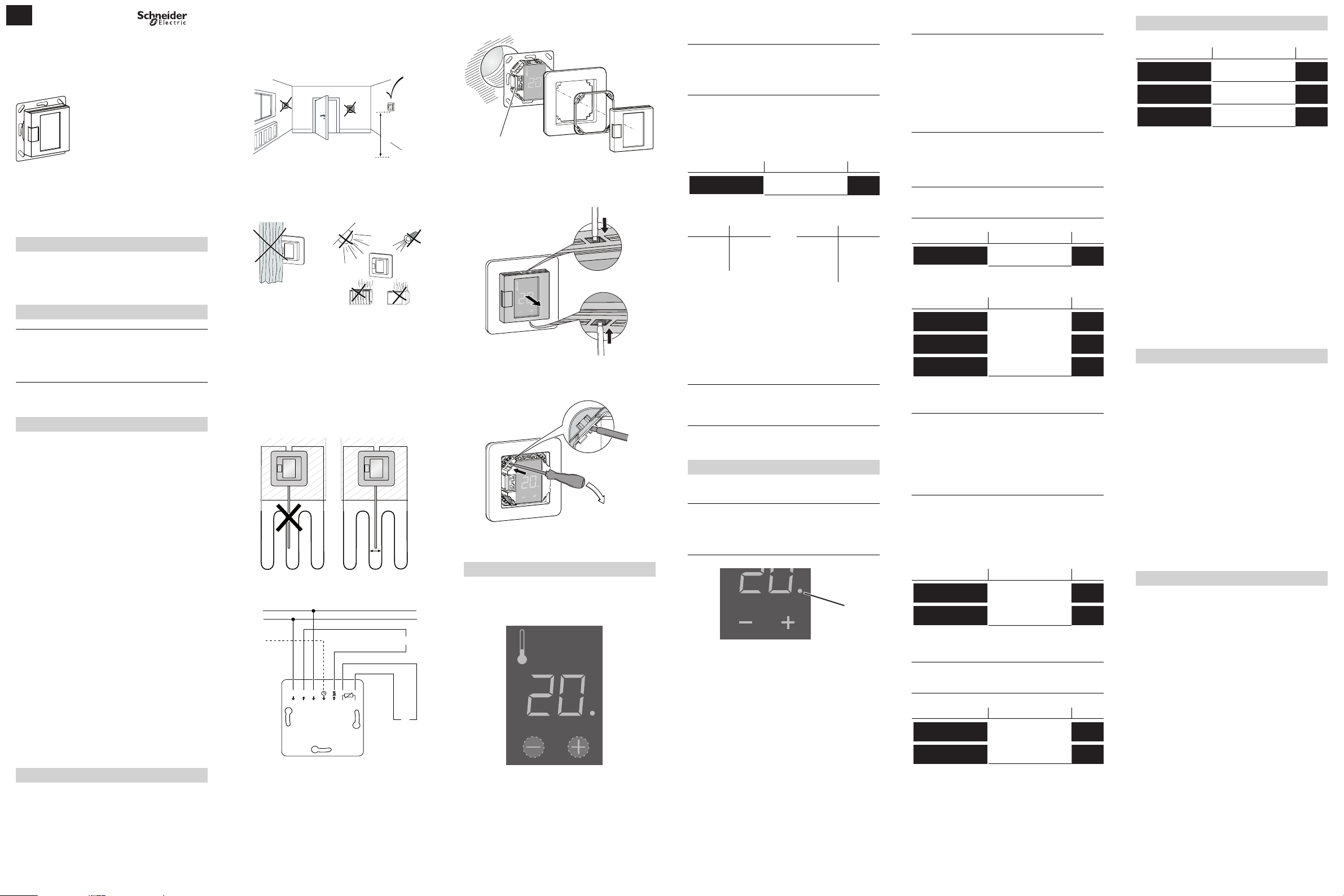

Termostaatti kosketusnäytöllä, DTH-16WDE002491, WDE003491, WDE004489, WDE002891, WDE003891, WDE004889© Merten2009V5775-851-0009/10
fi
Code
Code
CODe
Floor
F1
Air
duaL
Safe
35
35
SetbaC
-5
-5
Error
Error Heat
Error FLoor
Termostaatti kosketusnäytöllä, DTH-16
Käyttöohjeet
WDE002491, WDE003491, WDE004489, WDE002891,
WDE003891, WDE004889
Lisävarusteet
- WDE002495 lattia-anturi
Termostaatin käyttöä varten lattia- ja yhdistelmätilassa.
Käyttäjän turvallisuus
VAARA
¼
Sähkövirta aiheuttaa kuolemanvaaran.
Laitetta saa käsitellä vain ammattitaitoinen sähköasentaja. Noudata maakohtaisia määräyksiä.
Termostaatin esittely
DTH-16 on yhdistelmätermostaatti, jossa voidaan valita
toimiiko termostaatti: huone-, lattia- vai yhdistelmätilassa.
Termostaatissa on kosketusnäppäimet, 2-napainen ON/
OFF kytkin, sekä selkeä näyttö. Termostaatissa on säädettävä lämpötilanpudotus, joka aktivoidaan ulkoisella
kytkimellä. Enimmäislämpötila (huone-/lattiatila) voidaan rajoittaa käyttäjän haluamaan arvoon. Asetukset
ovat PIN-koodi suojattuja.
Käyttötilat
Termostaattia voidaan käyttää kolmessa eri tilassa:
• Huonetermostaatti ("Air"):
Sisäinen huone-anturi tunnistaa huonelämpötilan.
Termostaatti ohjaa kuormitusta, joka perustuu huonelämpötilaan.
• Lattiatermostaatti ("Floor"):
Lattiatunnistin tunnistaa lattialämpötilan. Termostaatti
ohjaa kuormitusta, joka perustuu lattialämpötilaan.
• Yhdistelmätermostaatti ("dUAL"):
Sisäinen huone-anturi tunnistaa huonelämpötilan ja
ohjaa kuormitusta, joka perustuu huonelämpötilaan.
Samaan aikaan, lattia-anturi tarkkailee lattialämpötilaa
ja rajoittaa lämpötilan ennaltamäärättyyn enimmäislämpötilan arvoon.
Tätä tilaa suositellaan erityisesti parketti- ja laminaattilattioille.
Kaikissa käyttötiloissa, voit liittää ulkoisen aikakytkimen
lämpötilan alennusta varten (TR).
Termostaatin asentaminen
Termostaatin asennus
Jotta termostaattia voidaan käyttää huone- tai yhdistelmätermostaattina, termostaatti on asennettava siten,
että se on suojattu mahdollisimman hyvin ulkoisilta vaikutteilta ja lämpötilan vaihteluilta. Tämä takaa huoneenlämmön luotettavan tunnistamisen.
Seuraavat seikat on otettava huomioon asennuspaikkaa
harkittaessa:
• Minimiasennuskorkeus: 1,5 m lattian yläpuolelle.
• Älä asenna termostaattia liian lähelle ikkunoita, ovia tai
tuuletusaukkoja.
1,5 m
• Älä asenna lämmittimien tai muiden lämmönlähteiden
yläpuolelle.
• Älä peitä tai asenna verhojen taakse.
• Vältä suoraa auringonvaloa.
Lattia-anturin asentaminen
Jotta lattia-anturi mittaisi luotettavasti lattian lämpötilaa,
seuraavat seikat on otettava huomioon asennuspaikkaa
harkittaessa:
• Jätä 1 m väli seiniin ja oviin, mikäli mahdollista.
• Asenna lattia-anturi lämmityskaapeleiden keskelle
(katso alla oleva kuva).
• Aseta lattia-anturi muoviputkeen, jonka sisähalkaisija
on 16 mm.
Kytkentäkaavio
L
N
A
L
NN
A Ulkoinen aikakytkin (TR)
B Lämpökuorma/lämminvesi venttiilikäyttö
C lattia-anturi
Termostaatin ja kansien asentaminen
1 Kiinnitä termostaatti uppoasennettavaan koteloon.
2 Aseta kehys sisäosan päälle.
3 Paina lukkorengas sisään, kunnes se painautuu ke-
hystä vasten.
-t
B
C
4 Paina keskiölevyä, kunnes se napsahtaa paikoil-
leen.
S
Kansien irrottaminen
1 Löysää keskiölevyä painamalla merkittyjä kohtia so-
pivalla ruuvitaltalla.
2 Kallista keskiölevy eteenpäin ja irroita se.
3 Nosta kiinnitysrengas käyttämällä sopivaa ruuvitalt-
taa ja irroita se.
4 Irroita kehys.
Käyttöönotto
Termostaatin kytkeminen päälle ensimmäistäkertaa
Termostaatti voidaan kytkeä päälle ja pois kytkimellä,
sekä ohjelmallisesti (Sleep mode).
Sleep mode toiminto:
1 paina samanaikaisesti „+“ ja „-“,
2 pidä painettuna 3 sekunnin ajan,
3 jatka painamista, kun „COdE“ pyydetään,
4 termostaatti sammuu.
Termostaatti palautuu "Sleep mode" toiminnosta
painamalla + tai -.
Kaikkia oletusasetuksia, jotka näkyvät, kun laite
|
kytketään päälle ensimmäistä kertaa, voidaan
säätää myöhemmin asetukset-valikossa (katso
"Termostaatin käyttö").
PIN-koodi
Kun laite kytketään päälle ensimmäistäkertaa tai asetusvalikko aktivoidaan, näyttö pyytää kielen pin-koodia.
Näin varmistetaan, että viestit näkyvät oikealla kielellä.
Näyttö Merkitys Symboli
Syötä kielen pin-koodi
CODe
Paina "+" kunnes oikea kielen pin-koodi tulee näkyviin.
Kielen pin-koodit ovat:
Kieli PIN Kieli PIN
EN 11 NL 14
DE 12 ES 15
FR 13 PT 16
Symbolit 17
Vahvista valinta painamalla "+" ja "-" samanaikaisesti.
Käyttötilan näyttö
Termostaatti tunnistaa automaattisesti, kun lattia-anturi
on kytketty ja siirtyy lattiatilaan ("FLoor"). Jos lattia-anturia ei ole kytketty, se siirtyy huonetermostaatti tilaan
("Air").
Myös muut tehdasasetukset näkyvät nyt.
Jos lattia-anturi on kytketty, voit siirtyä lattiatilasta
|
yhdistelmätilaan myöhemmin (katso "Termostaatin käyttö").
Termostaatin käyttö
Lämpötilan asettaminen
Lattian tai huoneen lämmitys haluttuun lämpöti-
|
laan voi kestää useita tunteja. Aseta haluamasi
lämpötila-arvo, ja odota kunnes termostaatti on
saavuttanut lämpötilan.
A
• Valitse haluamasi huonelämpötila painamalla "+" tai "".
• Haluttu huonelämpötila näkyy näytöllä.
• Sininen pisteA osoittaa, että rele on päällä.
Perusasetusten muuttaminen
Termostaatti palaa automaattisesti normaaliin
|
näyttöön, jos mitään ei syötetä asetusvalikkoon
yhden minuutin kuluessa.
Asetukset tulevat näkyviin yksi toisensa jälkeen,
|
kun asetusvalikko on valittuna.
• Valitse haluamasi arvo painamalla "+" tai "-".
• Vahvista valinta painamalla "+" ja "-" samanaikaisesti.
1 Pidä "+" ja "-" painettuna kolmen sekunnin ajan ak-
tivoidaksesi Asetusvalikon.
2 Syötä kielen pin-koodi ja vahvista.
Kielen pin-koodit ovat kappaleessa "Käyttöönot-
|
to“.
Näyttö Merkitys Symboli
Syötä kielen pin-koodi
3 Valitse haluttu käyttötila ja vahvista.
Näyttö Merkitys Symboli
Valitse käyttötila
F2
F3
4 Aseta enimmäislämpötila ja vahvista.
Voit asettaa maximi lämpötila-arvon huone- ja lat-
|
tiatilassa. Yhdistelmätilassa tämä arvo rajoittaa
lattialämpötilaa ja huonelämpötilan voi säätää +
35 °C asti normaalisti.
Mikäli "SAFE" arvo on asetettu esimerkiksi + 27
°C (lattia-/huonetila) ei asetusarvo nouse tämän
asetuksen yläpuolelle + näppäintä painaessa.
Tehdasasetetut enimmäislämpötilat (arvoja voi muuttaa)
• 35 °C huonelämpötila
• 40 °C lattialämpötila
• 27 °C yhdistelmatilassa (max.lattia).
Näyttö Merkitys Symboli
Aseta enimmäislämpö-
5 Aseta alennettu lämpötila ja vahvista.
Lämpötilan alennus (TR) tapahtuu vain, jos ulkoi-
|
nen ajastin on kytketty.
Näyttö Merkitys Symboli
Aseta alennettu lämpö-
Alennetun lämpötilan tehdasasetus on -4 °C.
tila
°C.
tila
°C.
safe
SE
Toimenpiteet ongelmatilanteissa
Virheilmoitukset
Näyttö Merkitys Symboli
Väärä valinta, yleinen
virhe
Sisäinen ylikuumenemi-
nen termostaatissa
Väärä valinta lattia-an-
turia ei tunnisteta
Huone tai lattia ei lämpene
• Lue näytön viesti:
Jos "Error HEAt" tai "Error Floor" näkyy, lämmityskuorma ei ole kytketty.
Tutki vian aiheuttaja.
• Tarkista syöttöjännite.
• Kytke termostaatti pois päältä ja takaisin päälle.
• Tarkasta "SAFE"-arvon asetus. Arvo voi olla liian alhainen.
• Tarkista kuorma.
• Tarkista ohjausjännite, jos käytät ulkoista lämpötilanpudotusta.
Näyttö on pimeä:
• Tarkista syöttöjännite.
• Kytke termostaatti pois päältä ja takaisin päälle.
EE
E1
E2
Tekniset tiedot
Nimellisjännite: 230 V AC, 50 Hz
Nimelliskuorma (ohminen): 16 A
Nimelliskuorma (induktiivinen): 1 A, cos ϕ = 0,6
Toimintatapa: 1 C
Standardi: DIN 60730-2-9
Kotelointiluokka: IP 20
Ylijännite-/
ylikuumenemissuoja:
Nimellinen syöksyjännite: 4 kV
Käyttölämpötila: -10 °C ... +35 °C
Asettelualue
Huoneenlämpötila: +5 °C ... +35 °C
Lattialämpötila: +5 °C ... +50 °C
Alennus: +/- 0...9 °C asetusläm-
Näytön tarkkuus: 1 °C
Elektroninen
pötilasta
Schneider Electric Industries SAS
Voit esittää teknisiä kysymyksiä maasi asiakaspalveluun.
www.schneider-electric.com
Tuote on asennettava, kytkettävä ja sitä on käytettävä
vallitsevien standardien ja/tai asennussäännösten mukaisesti. Vahvista aina tämän julkaisun tiedot koska standardit, tekniset tiedot ja muotoilut muuttuvat ajoittain.
S1A78727
Page 4

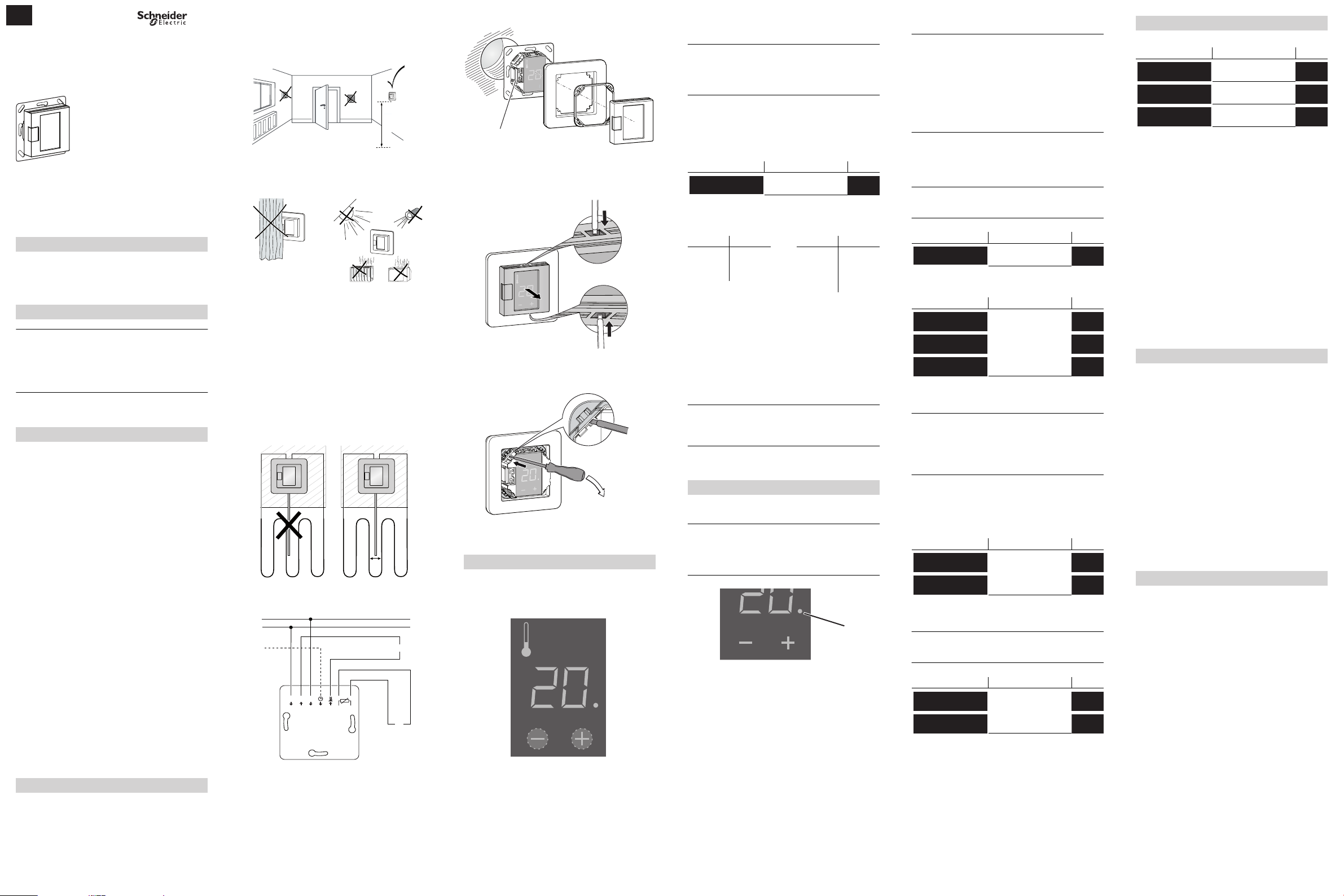

Touch display thermostat, DTH-16WDE002491, WDE003491, WDE004489, WDE002891, WDE003891, WDE004889© Merten2009V5775-851-0009/10
en
Code
Code
CODe
Floor
F1
Air
duaL
Safe
35
35
SetbaC
-5
-5
Error
Error Heat
Error FLoor
Touch display thermostat, DTH-16
Operating instructions
WDE002491, WDE003491, WDE004489, WDE002891,
WDE003891, WDE004889
Accessories
- WDE002495 Floor Sensor
For operating the thermostat in floor and dual mode.
For your safety
DANGER
¼
Risk of fatal injury due to electrical current
All work on the device should only be carried out
by trained and skilled electricians. Observe the
country-specific regulations.
Thermostat introduction
With the Touch display thermostat (referred to in the following as the thermostat), you can regulate room or
floor temperature. The unit is operated using a touch display.
The thermostat can be connected to floor heating systems, radiators or ambient heating systems.
Operating modes
The thermostat can be operated in three different
modes:
• Ambient air mode:
The internal temperature sensor detects the room
temperature. The thermostat controls the load, based
on the room temperature.
• Floor mode:
The floor sensor detects the floor temperature. The
thermostat controls the load, based on the floor temperature.
• Dual mode:
The internal temperature sensor monitors the room
temperature and controls the load, based on the room
temperature.
At the same time, the floor sensor monitors the floor
temperature and limits this to the predefined maximum
temperature value ("max Temp").
This mode is particularly recommended for parquet
and laminate floors.
In all operating modes, you can connect an external time
switch for temperature reduction (TR).
when considering the installation site:
• Minimum installation height: 1.5 m above the floor.
• Do not install too close to windows, doors or ventilation
openings.
1,5 m
• Do not install above heaters or other heat sources.
• Do not cover or install behind curtains.
• Avoid direct sunlight and light from lamps.
Floor sensor installation
In order to guarantee reliable operation in floor and dual
mode, the floor sensor must be protected against external influences and temperature fluctuations.
The following should therefore be taken into account
when considering the installation site:
• If possible, maintain a clearance of 1.0 m from walls
and doors.
• Install sensor in the middle of the loops (see picture
below).
• Place the floor sensor in a plastic tube with an inside
diameter of 16 mm.
Wiring the thermostat
L
N
A
NN
L
-t
B
C
4 Press on the central plate until it snaps into place.
S
Removing the covers
1 Using a suitable screwdriver, press on the marked
points to loosen the central plate.
2 Tilt the central plate forward and remove it.
3 Lift out the snap ring using a suitable screwdriver
and remove it.
4 Remove the frame.
Starting up
Switching on the thermostat for the firsttime
The thermostat can be switched on and off using the
software shutdown and also using the switch.
Thermostat recovers from software switch shutdown by pressing „+“ or „-“.
All the default settings shown when the device is
|
switched on for the first time can be adjusted later
on in the settings menu (see "Operating the thermostat").
Language pin code request
When the device is switched on for the first time, the display requests the language pin code. This ensures that
the messages are displayed in the correct language.
Display Meaning Symbol
Enter language pin
code
Press "+" until the correct language pin code is displayed.
The language pin codes are:
Language PIN Language PIN
EN 11 NL 14
DE 12 ES 15
FR 13 PT 16
Symbol 17
Accept your choice by pressing „+“ and „-“ simultaneously.
Operating mode display
The thermostat automatically detects when a floor sensor is connected and goes to the floor mode ("FLoor"). If
the floor sensor is not connected, it goes to the ambient
air mode ("Air").
Also other factory settings are displayed now.
If a floor sensor is connected, you can change
|
from floor mode to dual mode at a later point (see
"Operating the thermostat").
CODe
Operating the thermostat
Setting the temperature
Heating the floor or the room to the desired tem-
|
perature may take several hours. You should
therefore wait a while before increasing the temperature.
A
• Select the desired room temperature by pressing "+"
or "-".
• The desired room temperature is shown on the display.
• The blue dot A indicates that the heat load is warming
up.
Changing the basic settings
The thermostat automatically returns to the nor-
|
mal display if nothing is input in the settings menu
for one minute.
The settings are displayed one after another
|
when the settings menu is selected.
• Select the desired value by pressing "+" or "-".
• Confirm your selection by pressing "+" and "-"
simultaneously.
1 Hold down "+" and "-" together for three seconds to
activate the Settings menu.
2 Enter the language pin code and confirm.
The language pin codes are given in the chapter
|
"Starting up“.
Display Meaning Symbol
Enter language pin
code
3 Select the desired operating mode and confirm.
Display Meaning Symbol
Select operating
mode
F2
F3
4 Set the maximum temperature and confirm.
You can set the maximum temperature in the am-
|
bient air and floor modes. In dual mode, this value
limits the temperature of the floor in order to protect materials which are sensitive to extreme temperatures.
The factory setting for the maximum temperature is
• 35 °C in Air mode
• 40 °C in Floor mode and
• 27 °C in Dual mode (Floor max.).
Display Meaning Symbol
Set the maximum
temperature in °C.
5 Set the reduced temperature and confirm.
Temperature reduction (TR) only occurs if an ex-
|
ternal timer is connected.
Display Meaning Symbol
Set the reduced
temperature in °C.
The factory setting for the temperature reduction is -4 °C.
safe
SE
What should I do if there is a problem?
Error outputs on the display
Display Meaning Symbol
Incorrect input, general
error
Internal overheating in
thermostat
Floor sensor not recog-
nised
Connected load is not heating
• Observe the message on the display:
If "Error HEAt" or "Error FLoor" are shown, load is not
connected.
Investigate the cause of this error.
• Check the power supply.
• Switch the thermostat off and back on again.
• Check the "SAFE"-value setting. The value may be too
low.
• Check the load.
• If using an external time control device, check the control voltage.
Display is blank:
• Check the power supply.
• Switch the thermostat off and back on again.
EE
E1
E2
Technical data
Nominal voltage: 230 V AC, 50 Hz
Nominal load (ohmic): 16 A
Nominal load (inductive): 1 A, cos φ = 0.6
Mode of operation: 1 C
Standard: DIN 60730-2-9
Type of housing protection: IP 20
Overvoltage/
overheating protection:
Rated surge voltage: 4 kV
Operating temperature: -10 °C to +35°C
Setting range
Room temperature: +5°C to +35°C
Floor temperature: +5°C to +50 °C
Reduction: +/- 0...9 °C from set
Display precision: 1 °C
Electronic
temperature
Schneider Electric Industries SAS
If you have technical questions, please contact the Customer Care Center in your country.
www.schneider-electric.com
This product must be installed, connected and used in
compliance with prevailing standards and/or installation
regulations. As standards, specifications and designs
develop from time to time, always ask for confirmation of
the information given in this publication.
Installing the thermostat
Thermostat installation
In order for the thermostat to be operated in ambient air
or dual mode, the thermostat must be installed in such a
way that it is protected as far as possible against external
influences and temperature fluctuations. This guarantees reliable detection of the room temperature.
The following should therefore be taken into account
A External time switch (TR)
B Heat load/thermoelectric valve drive
C Floor sensor
Mounting the thermostat and covers
1 Install the thermostat in a flush-mounted box.
2 Place the frame onto the insert.
3 Press in the snap ring until it presses against the
frame.
To switch off using the software shutdown,
1 press „+“ and „-“ simultaneously,
2 hold for 3 seconds,
3 keep pressing when „COdE“ is demanded,
4 thermostat shuts down.
S1A78727
Loading...
