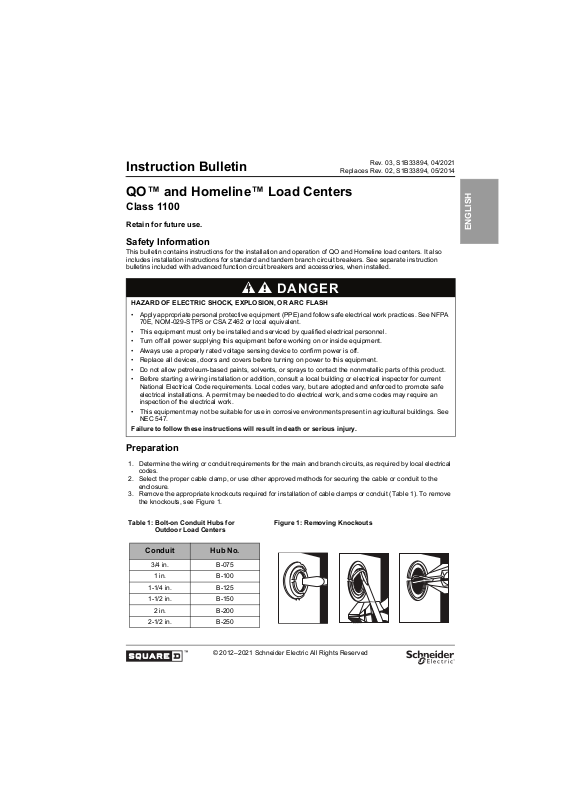

Instruction Bulletin

DANGER

Conduit Hub No.

3/4 in. B-075

1 in. B-100

1-1/4 in. B-125

1-1/2 in. B-150

2 in. B-200

2-1/2 in. B-250

Replaces Rev. 02, S1B33894, 05/2014

QO™ and Homeline™ Load Centers

Class 1100

Rev. 03, S1B33894, 04/2021

Retain for future use.

Safety Information

This bulletin contains instructions for the installation and operation of QO and Homeline load centers. It also
includes installation instructions for standard and tandem branch circuit breakers. See separate instruction
bulletins included with advanced function circuit breakers and accessories, when installed.

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC FLASH

• Apply appropriate personal protective equipment (PPE) and follow safe electrical work practices. See NFPA
70E, NOM-029-STPS or CSA Z462 or local equivalent.

• This equipment must only be installed and serviced by qualified electrical personnel.

• Turn off all power supplying this equipment before working on or inside equipment.

• Always use a properly rated voltage sensing device to confirm power is off.

• Replace all devices, doors and covers before turning on power to this equipment.

• Do not allow petroleum-based paints, solvents, or sprays to contact the nonmetallic parts of this product.

• Before starting a wiring installation or addition, consult a local building or electrical inspector for current
National Electrical Code requirements. Local codes vary, but are adopted and enforced to promote safe
electrical installations. A permit may be needed to do electrical work, and some codes may require an
inspection of the electrical work.

• This equipment may not be suitable for use in corrosive environments present in agricultural buildings. See
NEC 547.

Failure to follow these instructions will result in death or serious injury.

Preparation

1. Determine the wiring or conduit requirements for the main and branch circuits, as required by local electrical
codes.

2. Select the proper cable clamp, or use other approved methods for securing the cable or conduit to the
enclosure.

3. Remove the appropriate knockouts required for installation of cable clamps or conduit (Table 1). To remove
the knockouts, see Figure 1.

ENGLISH

Table 1: Bolt-on Conduit Hubs for

Outdoor Load Centers

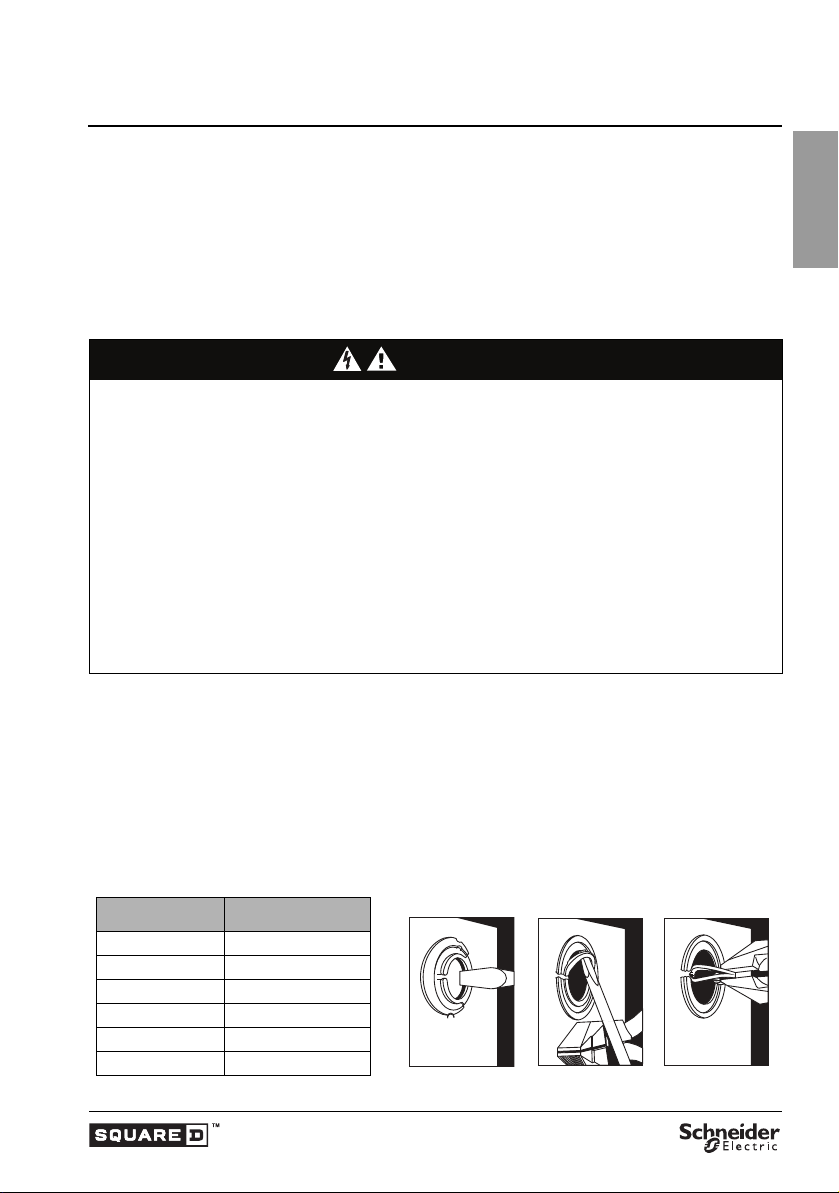

Figure 1: Removing Knockouts

© 2012–2021 Schneider Electric All Rights Reserved

™

Rev. 03, S1B33894 QO™ and Homeline™ Load Centers

LINE

LINE

Mounting knockouts

Mounting holes

Center mounting hole

Mounting holes

Mounting holes

Mounting hole

Outdoor

Indoor

Mounting

knockouts

BAC

Enclosure Mounting

Surface Mounting (Indoor and Outdoor)

Secure the enclosure to the wall with appropriate fasteners. Use all pre-cut holes in the back of the enclosure for
mounting. See Figure 2.

Outdoor

1. Use the sealing gaskets provided if the mounting knockout locations shown in Figure 2 are used.

2. Use either one mounting hole at the top and two mounting holes at the bottom, or two mounting knockout holes
at the top and two mounting holes at the bottom. See Figure 2.

Surface Mounting

Temporarily position the enclosure with the centered tear drop hole. Secure the enclosure to the wall using the
four mounting holes.

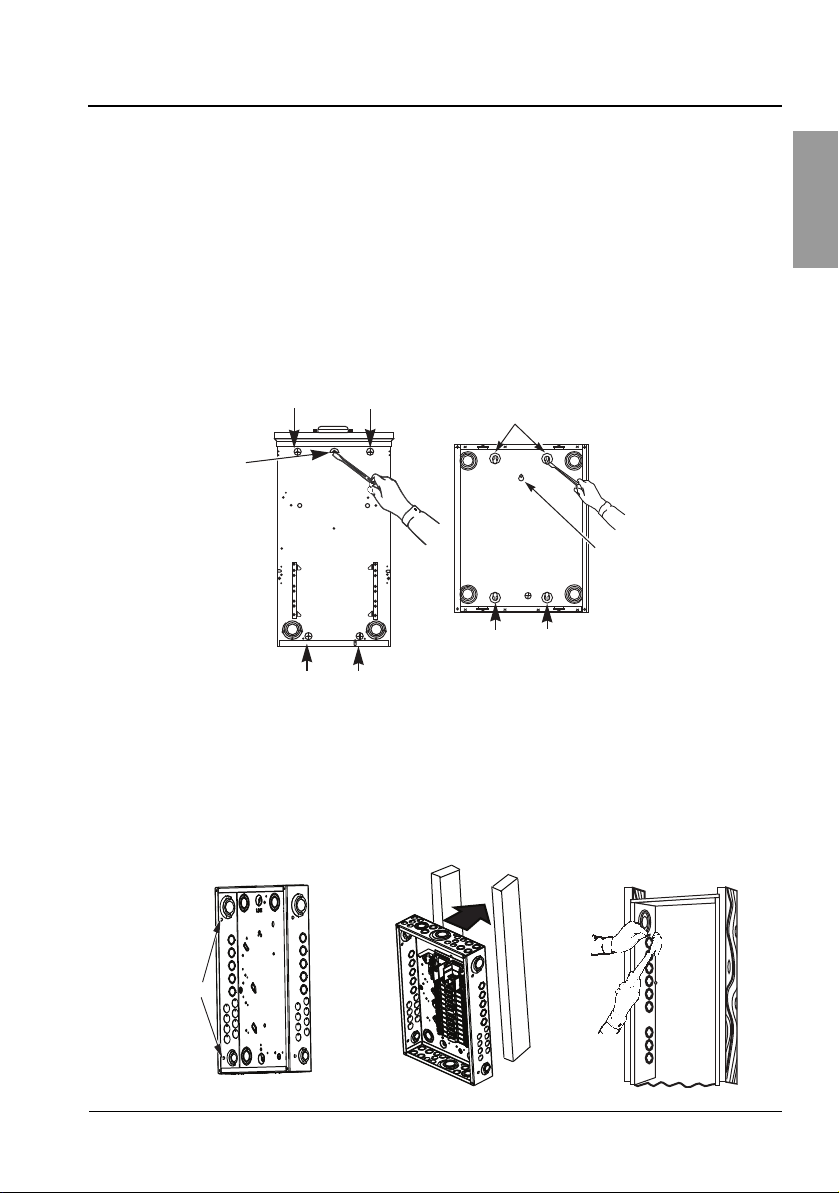

Figure 2: Surface Mounting

ENGLISH

Flush Mounting (Indoor Enclosure Only)

1. Remove the four small mounting knockouts on the side walls for securing to sixteen inch stud walls. See
Figure 3.

2. Position the enclosure between studs so that the front edge is flush with the finished wall.

3. Secure the enclosure to the studs through the small knockouts. See Figure 3C.

Figure 3: Flush Mounting

© 2012–2021 Schneider Electric All Rights ReservedRev. 03, S1B33894

2

QO™ and Homeline™ Load Centers Rev. 03, S1B33894

WARNING

Wire
terminal
end

Plug-on
jaw

Bus bar

connector
Mounting rail
(plastic only)

Plug-on
jaw

Mounting
rail

Bus bar
connector

Wire
terminal
end

Main Circuit Breaker or Main Lug Wiring

1. Pull the conductors into the enclosure. Use approved wire clamps, conduit bushings, or other approved

ENGLISH

methods to secure the conductor to the enclosure and prevent damage to the conductor insulation.

2. Connect the main and neutral wires.
a. Install the main and neutral wires according to the wiring diagram on the load center.

b. Connect the service ground, equipment grounding wire, or both as required by the local electrical code.
c. Torque each connection to the value specified on the load center wiring diagram attached to the enclosure.

3. If required by the local code, install the enclosed green neutral bonding screw through the hole in the neutral

bar. Thread the screw into the hole in the enclosure and torque to the value specified on the card shipped
with the bonding screw.

Branch Circuit Breaker Installation and Removal

HAZARD OF PERSONAL INJURY OR EQUIPMENT DAMAGE

This equipment is designed and tested by Schneider Electric™ to performance levels which meet
Underwriter’s Laboratories

Use only Square D™ brand circuit breakers and accessories.

Failure to follow these instructions can result in death or serious injury.

NOTE: See separate instruction bulletins included with advanced function circuit breakers and accessories for

their installation. QOP type circuit breakers are only acceptable for use on QO plug-on neutral load centers.

®

(UL®) standards and Mexican Official Standards (NOM) listing.

Standard and Tandem Branch Circuit Breakers—Installation

NOTE: Install QOT and HOMT tandem-type circuit breakers only in single-phase load centers marked for use with

tandem circuit breakers. Refer to the wiring diagram on the load center for the installation location.

1. Determine the wiring or conduit requirements for the branch circuit.

2. Turn OFF (O) the circuit breaker.

NOTE: For QOT CTL tandem only: hold the circuit breaker at 30–45° angle.

3. Install the wire terminal end of the circuit breaker onto the mounting rail.

4. Rotate the circuit breaker inward until the plug-on jaw fully engages the bus bar connector. Keep the bottom of

the circuit breaker’s case against the mounting rail. Check the terminal end of the circuit breaker for engagement
to the mounting rail.

5. Remove the wire insulation from the branch wire as required. Install the branch wire into the load terminal of the

branch circuit breaker.

6. Torque each branch circuit breaker connection to the value specified on the circuit breaker.

7. Torque each neutral and ground connection to the value specified on the load center wiring diagram attached to

the enclosure.

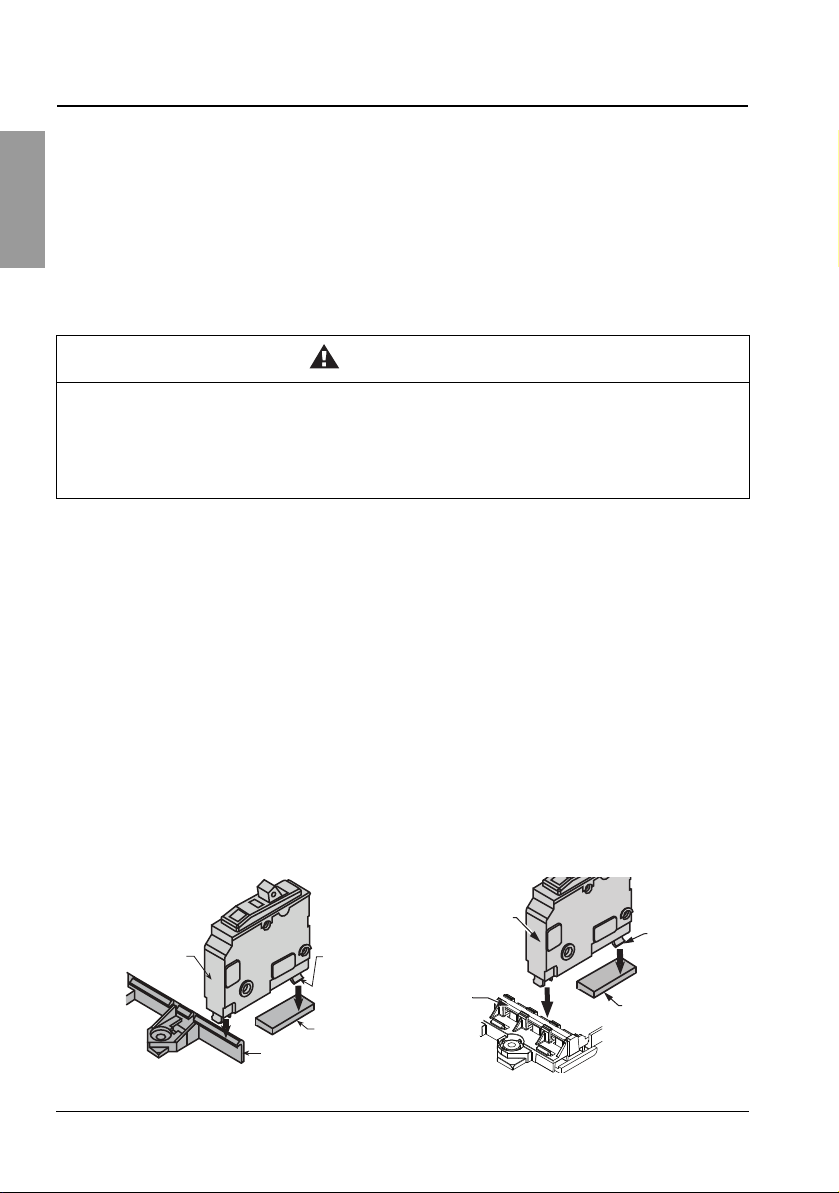

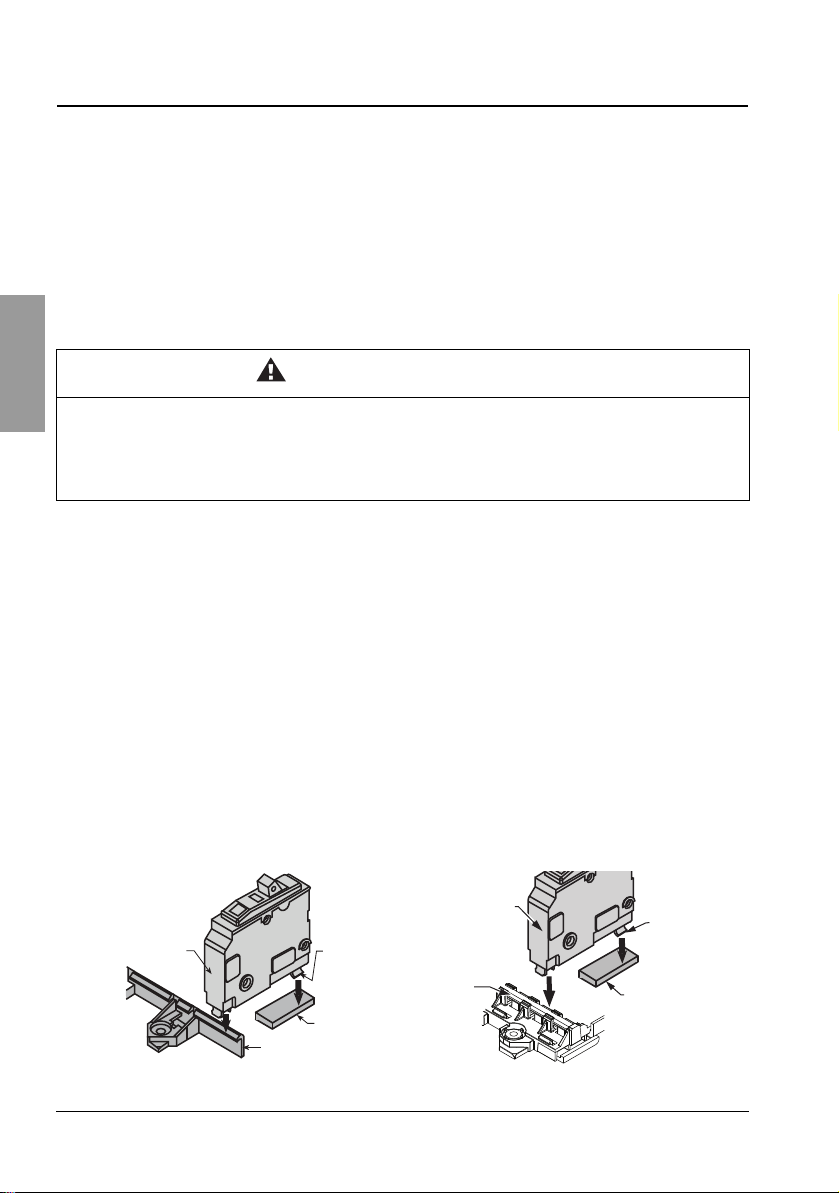

Figure 4: QO Standard Circuit Breaker Figure 5: QO Tandem Circuit Breaker

NOTE: Non-class CTL tandem circuit breaker shown. QOT class CTL tandem circuit breaker (not shown)

cannot be installed on a plug-on neutral load center (metal mounting rail).

3

© 2012–2021 Schneider Electric All Rights Reserved Rev. 03, S1B33894

QO™ and Homeline™ Load Centers Rev. 03, S1B33894

Wire
terminal
end

Plug-on
jaw

Bus bar
connector

Mounting
rail

Wire
terminal
end

Plug-on
jaw

Bus bar
connector

Mounting
rail

Spanish
label

Interior trim support
bracket knockout

Main or service
disconnect label
(if required)

Directory label

Spanish
label

Main or service
disconnect label
(if required)

Door latch

Cover
directory
label

Outdoor Indoor

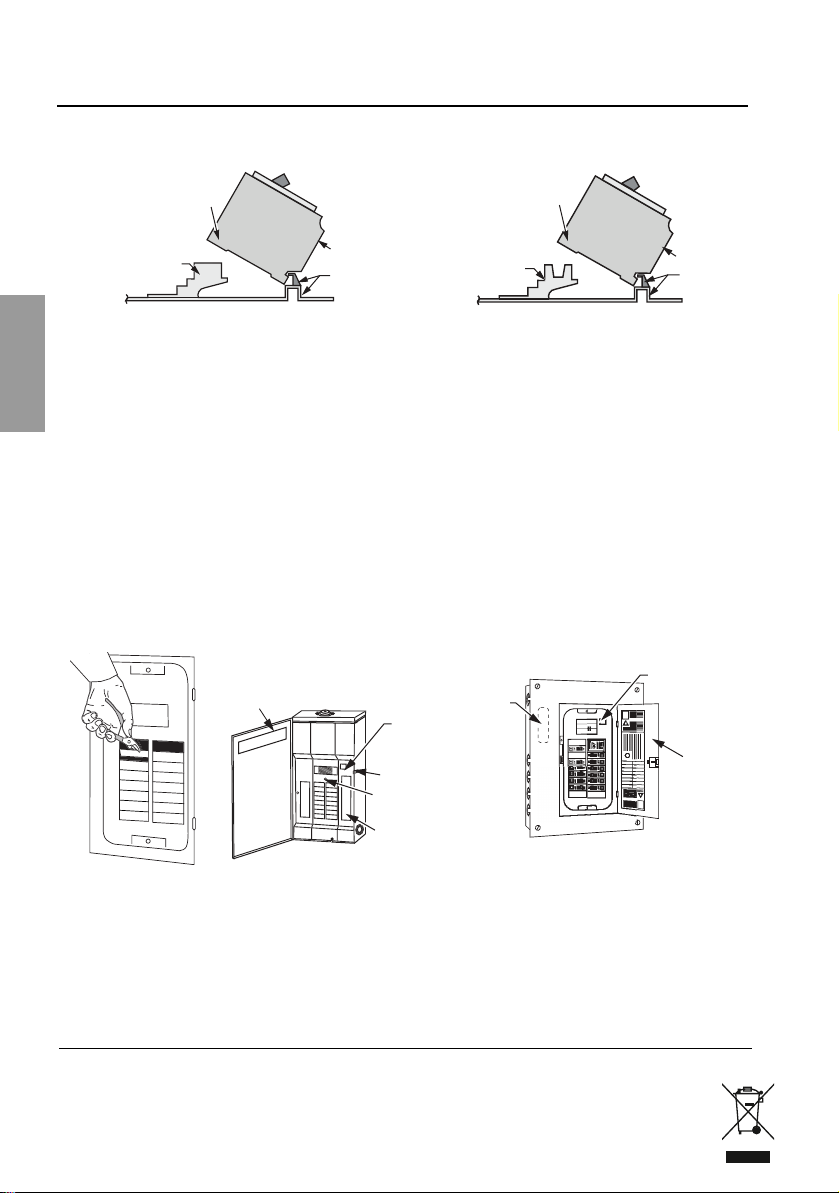

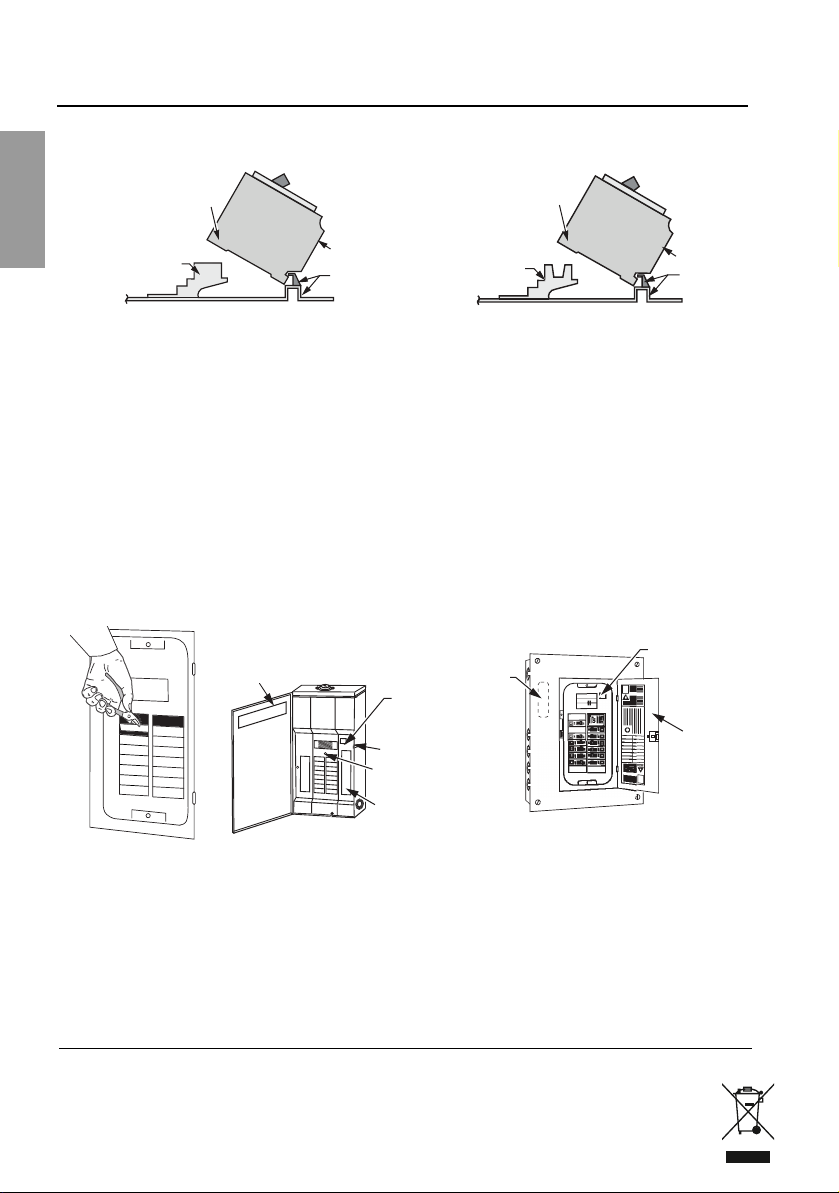

Figure 6: Homeline Standard Circuit Breaker Figure 7: Homeline Tandem Circuit Breaker

ENGLISH

Removal

1. Turn OFF (O) the circuit breaker. Remove the wires.

2. To disconnect the plug-on jaw from the connector and mounting rail, lift the plug-on end of the circuit breaker until

the circuit breaker jaw disconnects from the bus bar. Continue lifting until the terminal end disengages from the
mounting rail. See Figure 4, 5, or 6 depending on circuit breaker type.

Installing the Cover / Trim

1. Remove the cover twistouts. Remove the appropriate twistouts to match the number of circuit breakers being

installed. See Figure 8.

2. Attach the Spanish translation label, supplied with the load center, to the inside of the door or cover. See Figure 9.

3. Identify the circuit breakers on the directory label.

4. For service equipment, apply the “Service Disconnect” label(s) near the disconnect handle(s). If the main circuit breaker is

installed and the device is used as a branch panel, apply the “Main” label to the trim near the main circuit breaker handle.
See Figure 9.

5. Install the trim/cover using the screws provided and torque to 20 lbs-in. (2.3 N•m).

6. For QO outdoor load centers that are 150–225 A single-phase, main lug devices rated for 22,000 RMS symmetrical

amperes short circuit systems, use four screws by removing the interior trim support bracket knockout. See Figure 9.

7. Fill any unused circuit breaker opening with the filler plates.

Figure 8: Remove Twistouts Figure 9: Label Locations

Energizing the Load Center

1. Before energizing the load center, turn off the main and all branch circuit breakers.

2. After power is turned on to the load center, turn on the main circuit breaker and then turn on the branch circuit

breakers.

3. Rotate the door latch counterclockwise to allow engagement through the door slot (outdoor only).

4. Close the door until secured by the latch.

Schneider Electric USA, Inc.

800 Federal Street
Andover, MA 01810 USA
1-888-778-2733
www.se.com/us

Electrical equipment should be installed, operated, serviced, and maintained
only by qualified personnel. No responsibility is assumed by Schneider Electric
for any consequences arising out of the use of this material.

Schneider Electric and Square D are trademarks owned by Schneider Electric
Industries SAS or its affiliated companies. All other trademarks are the property
of their respective owners.

© 2012–2021 Schneider Electric All Rights Reserved

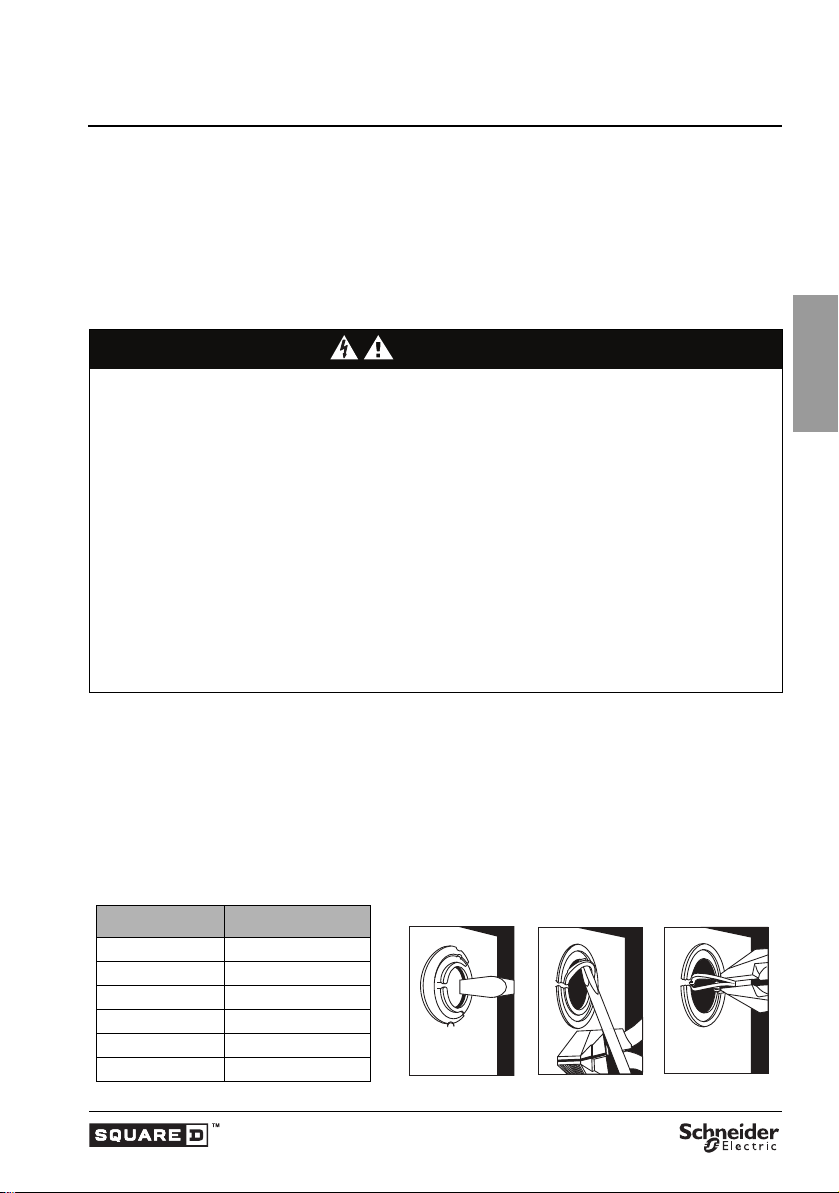

Boletín de instrucciones

™

PELIGRO

Tubo conduit Receptáculo modelo

3/4 pulg B-075

1 pulg B-100

1-1/4 pulg B-125

1-1/2 pulg B-150

2 pulg B-200

2-1/2 pulg B-250

Reemplaza Rev. 02, S1B33894, 05/2014

Rev. 03, S1B33894, 04/2021

Centros de carga QO™ y Homeline™

Clase 1100

Conservar para uso futuro.

Información de seguridad

Este boletín proporciona las instrucciones de instalación y funcionamiento de los centros de carga QO™
y Homeline™. También incluye las instrucciones de instalación de interruptores automáticos derivados
estándar y en tándem. Consulte los boletines de instrucciones que vienen por separado que se incluyen con los
interruptores automáticos y los accesorios, si están instalados.

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR ARQUEO

• Utilice equipo de protección personal (EPP) apropiado y siga las prácticas de seguridad en trabajos
eléctricos establecidas por su Compañía, consulte la norma 70E de NFPA y NOM-029-STPS.

• Solamente el personal eléctrico especializado deberá instalar y prestar servicio de mantenimiento a este equipo.

• Desenergice el equipo antes de realizar cualquier trabajo dentro o fuera de él.

• Siempre utilice un dispositivo detector de tensión nominal adecuado para confirmar la desenergización del
equipo.

• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de energizar este equipo.

• No permita que superficies no metálicas de este producto entren en contacto con pintura, solventes
o rocíos basados en derivados del petróleo.

• Antes de realizar la instalación o adición de alambrado, consulte con un inspector eléctrico o de la
construcción local para cumplir con los requisitos actuales del Código nacional eléctrico de EUA (NEC)
o NOM-001-SEDE. Los códigos locales varían, se aceptan y hacen cumplir para fomentar la seguridad en
instalaciones eléctricas. Es posible que necesite un permiso para realizar el trabajo eléctrico, y en algunos
casos, algunos códigos pueden requerir una inspección del trabajo eléctrico efectuado.

• Es posible que este equipo no sea adecuado para usarse en entornos corrosivos tales como los que se
encuentran en edificios de agricultura. Consulte la norma 547 del NEC.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

Preparación

1. Determine los requisitos de alambrado o tubo conduit para los circuitos principales y derivados, según
lo requieren los códigos eléctricos locales.

2. Seleccione una abrazadera para cables apropiada, o emplee algún otro método aceptado para sujetar
el cable o tubo conduit al gabinete.

3. Retire los discos desprendibles apropiados necesarios para la instalación de las abrazaderas para cables
o el tubo conduit (tabla 1). Consulte la Fig. 1 para retirar los discos desprendibles.

ESPAÑOL

Tabla 1: Receptáculos atornillados para tubo

conduit para los centros de carga

© 2012–2021 Schneider Electric Reservados todos los derechos

Fig 1: Extracción de los discos desprendibles

Rev. 03, S1B33894 Centros de carga QO™ y Homeline™

LINE

LINE

Ubicaciones de montaje (agujeros punzonados)

Agujeros de montaje

Agujero de montaje
intermedio

Agujeros de montaje

Agujeros de montaje

Agujero de

montaje

Para exteriores

Para interiores

Ubicaciones

de montaje

(agujeros

punzonados)

BAC

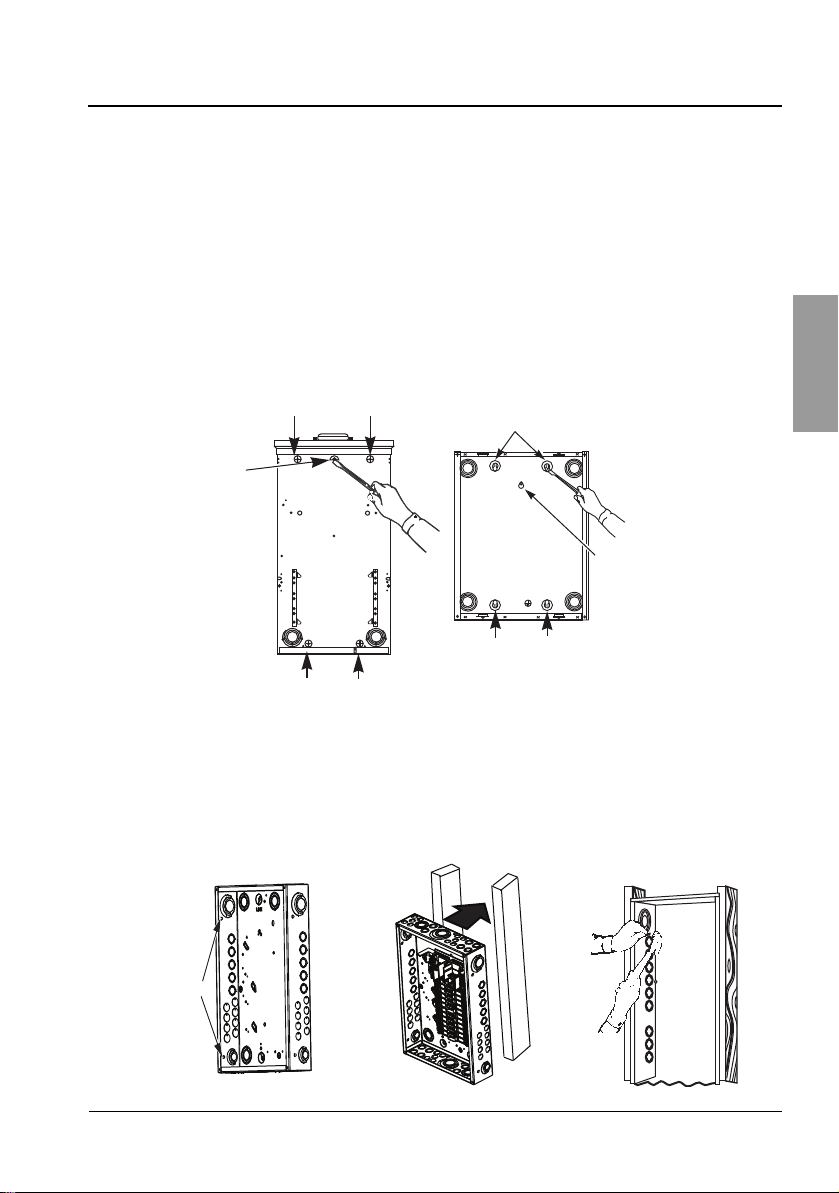

Montaje del gabinete

Montaje para sobreponer (gabinete para uso en interiores o exteriores)

Sujete el gabinete a la pared con sujetadores apropiados. Emplee todos los agujeros precortados en la parte
posterior del gabinete para el montaje. Vea la Fig. 2.

Para exteriores

1. Utilice los empaques de cierre hermético (incluidos) si se usan las ubicaciones de montaje (agujeros
punzonados) que se muestran en la Fig. 2.

2. Utilice un agujero de montaje en la parte superior y dos agujeros de montaje en la parte inferior, o bien, dos
agujeros de montaje punzonados en la parte superior y dos agujeros de montaje en la parte inferior. Vea la Fig. 2.

Montaje para sobreponer

Coloque temporalmente el gabinete sosteniéndolo con el agujero en forma de gota intermedio. Sujete el
gabinete a la pared utilizando los cuatro agujeros de montaje.

Fig 2: Montaje para sobreponer

ESPAÑOL

Montaje para empotrar (gabinete para uso en interiores solamente)

1. Retire los cuatro discos punzonados pequeños en las paredes laterales para fijar el gabinete a las vigas de
madera de 16 pulgadas (en la pared). Vea la Fig. 3.

2. Coloque el gabinete entre las vigas de madera, de manera que el borde frontal esté al ras con la pared acabada.

3. Sujete el gabinete a las vigas de madera a través de los agujeros punzonados pequeños. Vea la Fig. 3.

Fig 3: Montaje a ras

© 2012–2021 Schneider Electric Reservados todos los derechosRev. 03, S1B33894

2

Centros de carga QO™ y Homeline™ Rev. 03, S1B33894

ADVERTENCIA

Extremo de
terminales
de cables

Mordaza
enchufable

Conector de
barras

Riel de montaje
(solo de plástico)

Mordaza
enchufable

Riel de
montaje

Conector
de barras

Extremo de
terminales
de cables

Alambrado del interruptor automático principal o zapata principal

1. Jale los conductores hacia el interior del gabinete. Utilice abrazaderas para cables aprobadas, pasamuros
de tubo conduit u otros métodos aprobados para sujetar el conductor al gabinete y evitar daños al
aislamiento de los conductores.

2. Conecte los cables de la línea principal y de neutro.

a. Instale los cables de la línea principal y de neutro según el diagrama de alambrado en el centro de carga.
b. Conecte el cable de puesta a tierra del equipo o de tierra de acometida, o ambos según lo requiera el

código eléctrico local.

c. Apriete cada conexión en el valor especificado en el diagrama de alambrado del centro de carga adherido al gabinete.

3. Si lo requiere el código local, instale el tornillo de sujeción del neutro verde, incluido, insertándolo por el
agujero en la barra del neutro. Rosque el tornillo por el agujero en el gabinete y apriételo en el valor

ESPAÑOL

especificado en la tarjeta incluida con el tornillo de sujeción.

Instalación y desmontaje del interruptor automático derivado

PELIGRO DE DAÑO AL EQUIPO

Este equipo ha sido diseñado y probado por Schneider Electric™ y supera las normas de nivel de rendimiento
establecidas por Underwriters Laboratories
Utilice solo interruptores automáticos y accesorios de marca Square D™.

El incumplimiento de estas instrucciones puede causar la muerte o lesiones serias.

NOTA: Consulte los boletines de instrucciones que vienen por separado incluidos con los interruptores

automáticos de función avanzada y los accesorios para su instalación. Los interruptores automáticos de tipo
QOP solo son aceptables para su uso en centros de carga neutra enchufables QO.

®

(UL®) y las certificaciones de NOM (Normas Oficiales Mexicanas).

Interruptores automáticos derivados estándar y en tándem—Instalación

NOTA: Instale interruptores automáticos en tándem QOT y HOMT solo en los centros de carga de una fase
marcados para su uso con este tipo de interruptores. Consulte el diagrama de alambrado en el centro de carga
para conocer la ubicación de instalación de los interruptores.

1. Determine los requisitos del alambrado o tubo conduit para el circuito derivado.

2. Desconecte (O) el interruptor automático.

NOTA: Para los tipo QOT CTL en tándem solamente, sostenga el interruptor automático en un ángulo de 30 a 45°.

3. Instale el extremo de terminal del cable del interruptor automático sobre el riel de montaje (vea la Fig. 4, A).

4. Gire el interruptor hacia dentro hasta que la mordaza enchufable encaje completamente en el conector de
barras. Mantenga la parte inferior de la caja del interruptor automático apoyada contra el riel de montaje. Revise
el extremo terminal del interruptor automático y asegúrese de que esté bien enganchado en el riel de montaje.

5. Quite aislamiento necesario del cable derivado. Instale el cable derivado en la terminal de carga del interruptor
automático derivado.

6. Apriete las conexiones de cada interruptor automático derivado en el valor especificado en el interruptor.

7. Apriete cada conexión de neutro y tierra en el valor especificado en el diagrama de alambrado del centro de
carga adherido al gabinete.

Fig 4: Interruptor automático QO estándar Fig 5: Interruptor automático QO en tándem

NOTA:

Se muestra un interruptor automático en tándem que no es de clase CTL. El interruptor tipo QOT de clase CTL

en tándem (no se muestra) no puede instalar se en un centro de carga neutra enchufable (riel de montaje de metal).

3

© 2012–2021 Schneider Electric Reservados todos los derechos Rev. 03, S1B33894

Centros de carga QO™ y Homeline™ Rev. 03, S1B33894

Extremo de
terminales
de cables

Mordaza
enchufable

Conector
de barras

Riel de
montaje

Extremo de
terminales
de cables

Mordaza
enchufable

Conector
de barras

Riel de
montaje

Etiqueta en español

Punzonado en el so porte de
sujeción del m arco interior

Etiqueta
“Principal” o
“Desconexión
de acometida”
(si es necesaria)

Etiqueta de directorio

Etiqueta en
español

Etiqueta
“Principal” o
“Desconexión de
acometida” (si
es necesaria)

Seguro de la puerta

Etiqueta
de
directorio
para la
cubierta

Para exteriores Para interiores

Fig 6: Interruptor automático Homeline estándar Fig 7: Interruptor automático Homeline en tándem

ESPAÑOL

Desmontaje

1. Desconecte (O) el interruptor automático. Retire los cables.

2. Para desconectar la mordaza enchufable del conector y del riel de montaje, levante el extremo enchufable del
interruptor automático hasta que su mordaza se desconecte de la barra. Continúe levantándolo hasta que el extremo
de terminales se desenganche del riel de montaje. Vea la Fig. 4, 5 o 6 dependiendo del tipo de interruptor automático.

Instalación de la cubierta / marco

1. Retire los rectángulos desprendibles de la cubierta. Retire los rectángulos desprendibles apropiados
correspondientes a la cantidad de interruptores automáticos que va a instalar. Vea la Fig. 8.

2. Adhiera la etiqueta con la traducción en español, provista con el centro de carga, en el interior en la puerta o en la
cubierta. Vea la Fig. 9.

3. Identifique los interruptores automáticos en la etiqueta de directorio.

4. En el equipo de acometida, adhiera la(s) etiqueta(s) "Desconexión de acometida" cerca de la(s) palanca(s) del dispositivo
de desconexión. Si está instalado el interruptor automático principal y el equipo se usa como un tablero derivado, adhiera
la etiqueta "Principal" al marco cerca de la palanca del interruptor automático principal. Vea la Fig. 9.

5. Instale el marco/cubierta usando los tornillos proporcionados y apriételos en 2,3 N•m (20 lbs-pulg).

6. En los centros de carga QO para exteriores de 150–225 A, una fase y con zapatas principales, adecuados para
sistemas de cortocircuito de 22 000 A simétricos rcm, utilice cuatro tornillos (utilice el agujero punzonado en el
soporte de sujeción del marco interior).

7. Cubra con placas de relleno las aberturas sin usar para los interruptores automáticos.

Fig 8: Retire los rectángulos desprendibles Fig 9: Ubicación de las etiquetas

Cómo energizar el centro de carga

1. Antes de energizar el centro de carga, desconecte (O) los interruptores automáticos principal y derivados.

2. Una vez que el centro de carga ha sido energizado, primero conecte (I) el interruptor automático principal y luego
los interruptores automáticos derivados.

3. Gire el seguro de la puerta en sentido contrario de las manecillas del reloj para poder enganchar la puerta por la
ranura. (para exteriores solamente).

4. Cierre la puerta y asegúrese de que esté bien sujetada con el seguro.

Importado en México por:

Schneider Electric México, S.A. de C.V.

Calz. J. Rojo Gómez 1121-A
Col. Gpe. del Moral 09300 México, D.F.
Tel. [phone]
www.schneider-electric.com.mx

Solamente el personal especializado deberá instalar, hacer funcionar y
prestar servicios de m antenimiento al equip o eléctrico. Schneider El ectric
no asume respon sabilidad alguna por la s consecuencias eme rgentes de
la utilización de este m aterial.
Square D™ y Schneid er Electric™ son m arcas comerciales o marcas
registradas de Sch neider Electric. Cualq uier otra marca comerc ial
utilizada en este doc umento pertenece a sus respectivos pro pietarios.
© 2012–2021 Schn eider Electric Rese rvados todos los derec hos
