Aufzug - Positionssystem USP 30 / 100
Elevator positioning system USP 30 / 100
Montageanleitung
Mounting instruction
Aufzug-Positionssystem USP 30 / 100
Inhaltsverzeichnis Seite
Einleitung 4
Allgemeine Hinweise 4
Haftungsausschluss 4
Der Hersteller 4
Zu Ihrer persönlichen Sicherheit 5
Die Systemkomponenten 6
Die Funktion des Systems 6
Bestimmungsgemäßer Gebrauch 6
Die Montage im Überblick 7
Elektromagnetische Verträglichkeit EMV 8
Werkzeuge, die Sie zur Montage benötigen 8
Montageplätze 8
Vorbereitung zur Montage 9
Empfängermontage im Schachtkopf 9
Abrollen des Signaldrahtes 11
Kontrollfahrt 16
Wartung 16
Empfängermontage in der Schachtgrube 17
Ablängen des Signaldrahtes 20
Kontrollfahrt 24
Montage des Korrektursensors und der Betätigungsmagnete
für das System USP 100 25
Montage des Korrektursensors 25

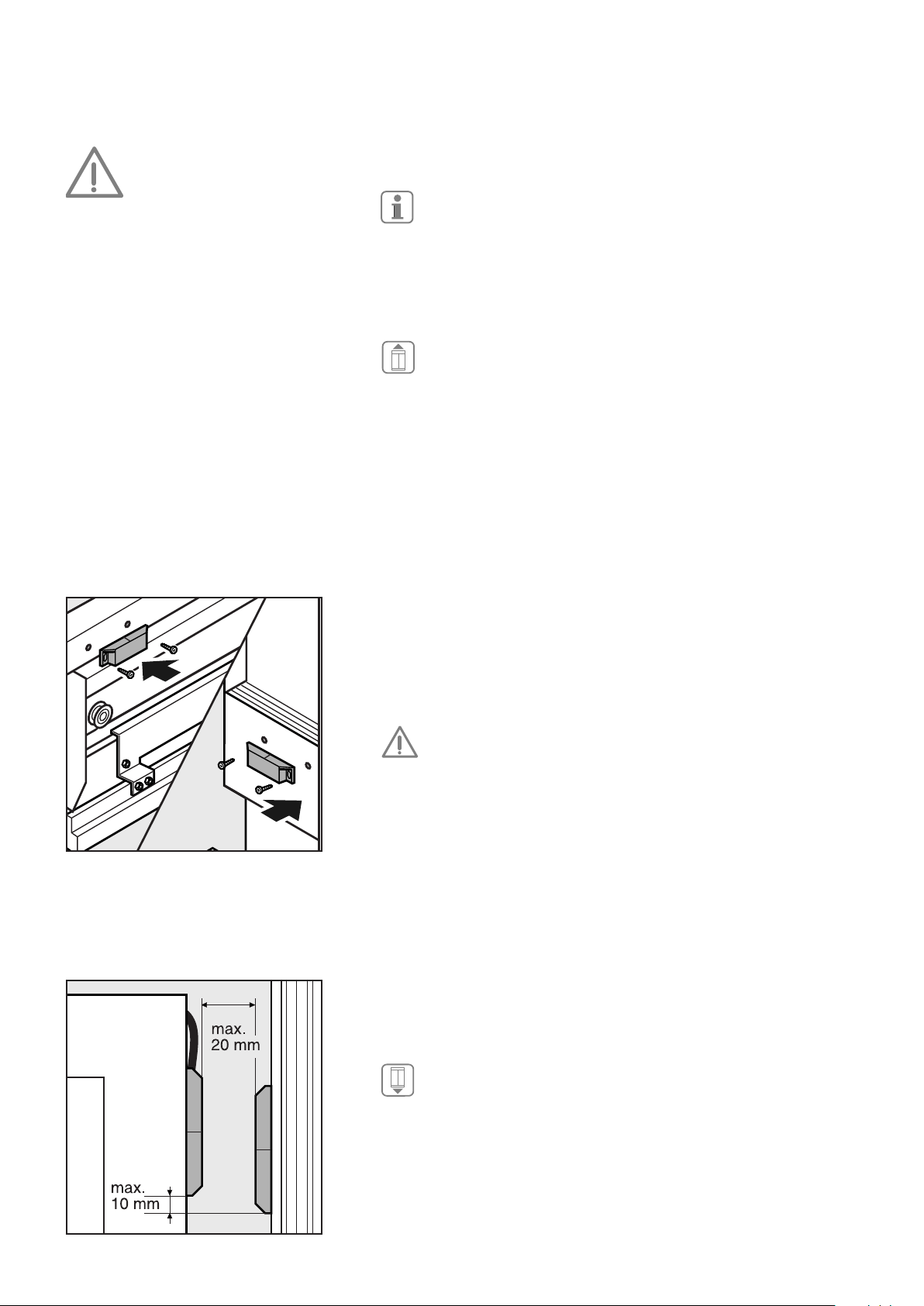

Montage der Betätigungsmagnete 26
Initialisierungsfahrt mit dem System USP 100 27

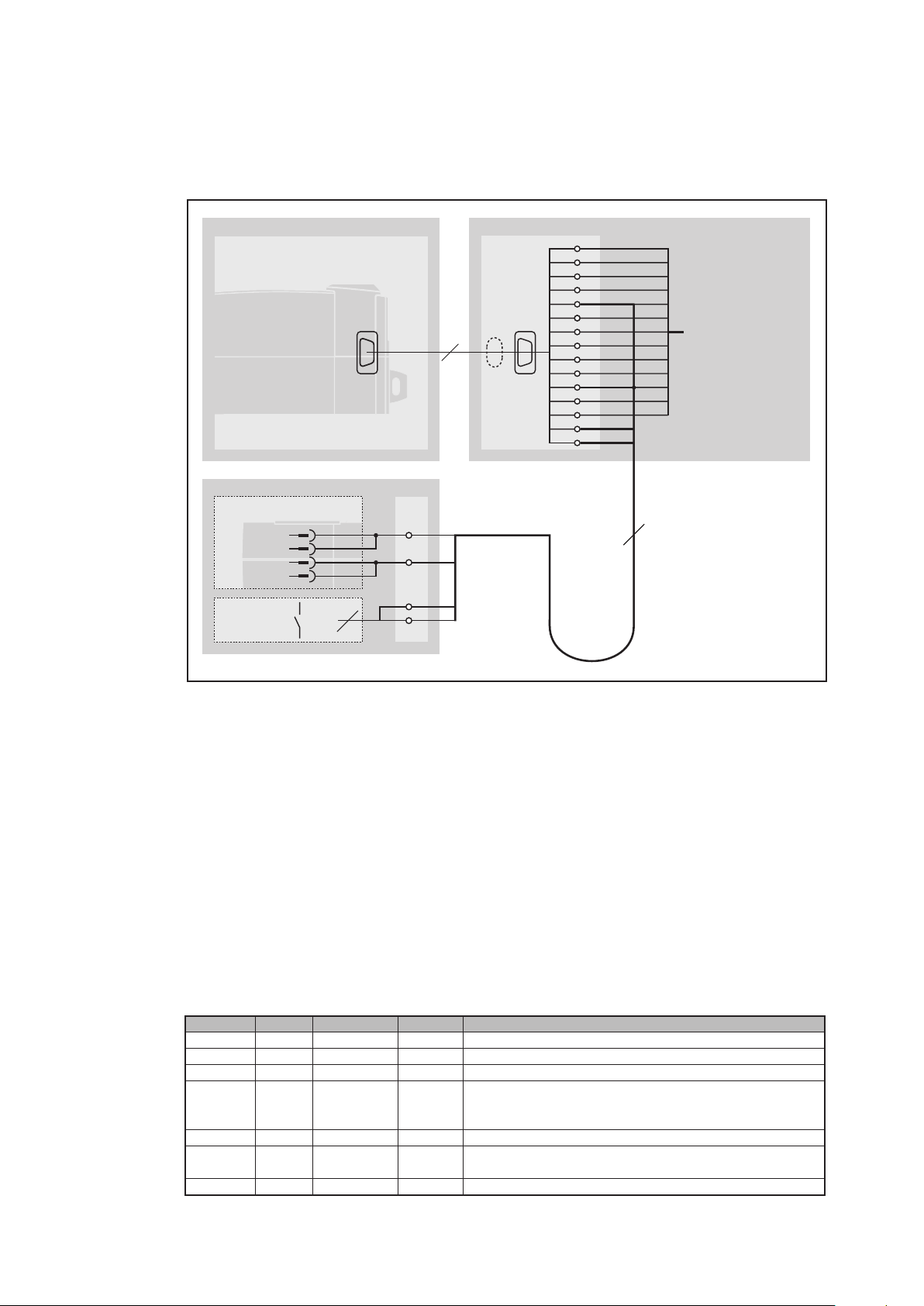

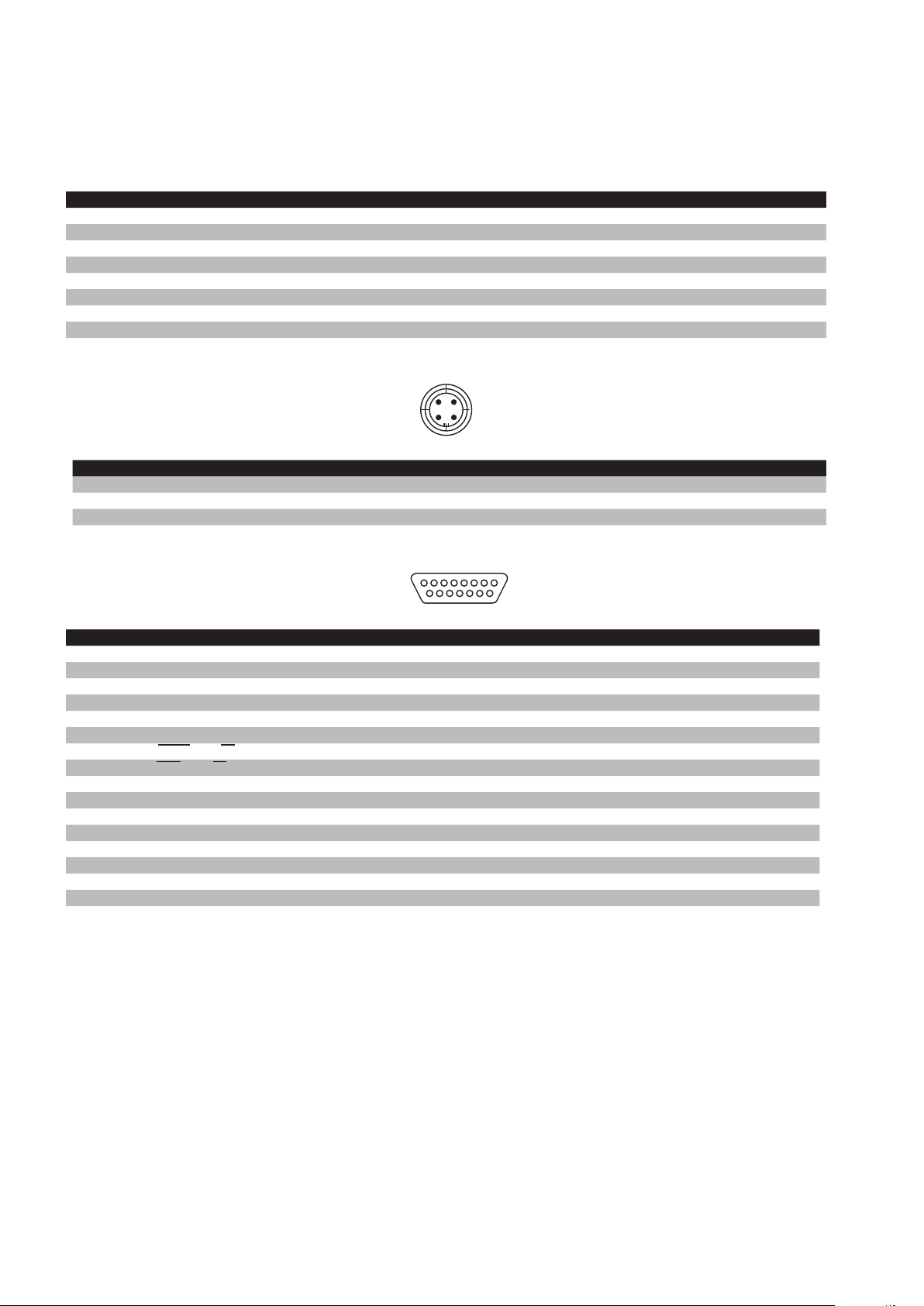

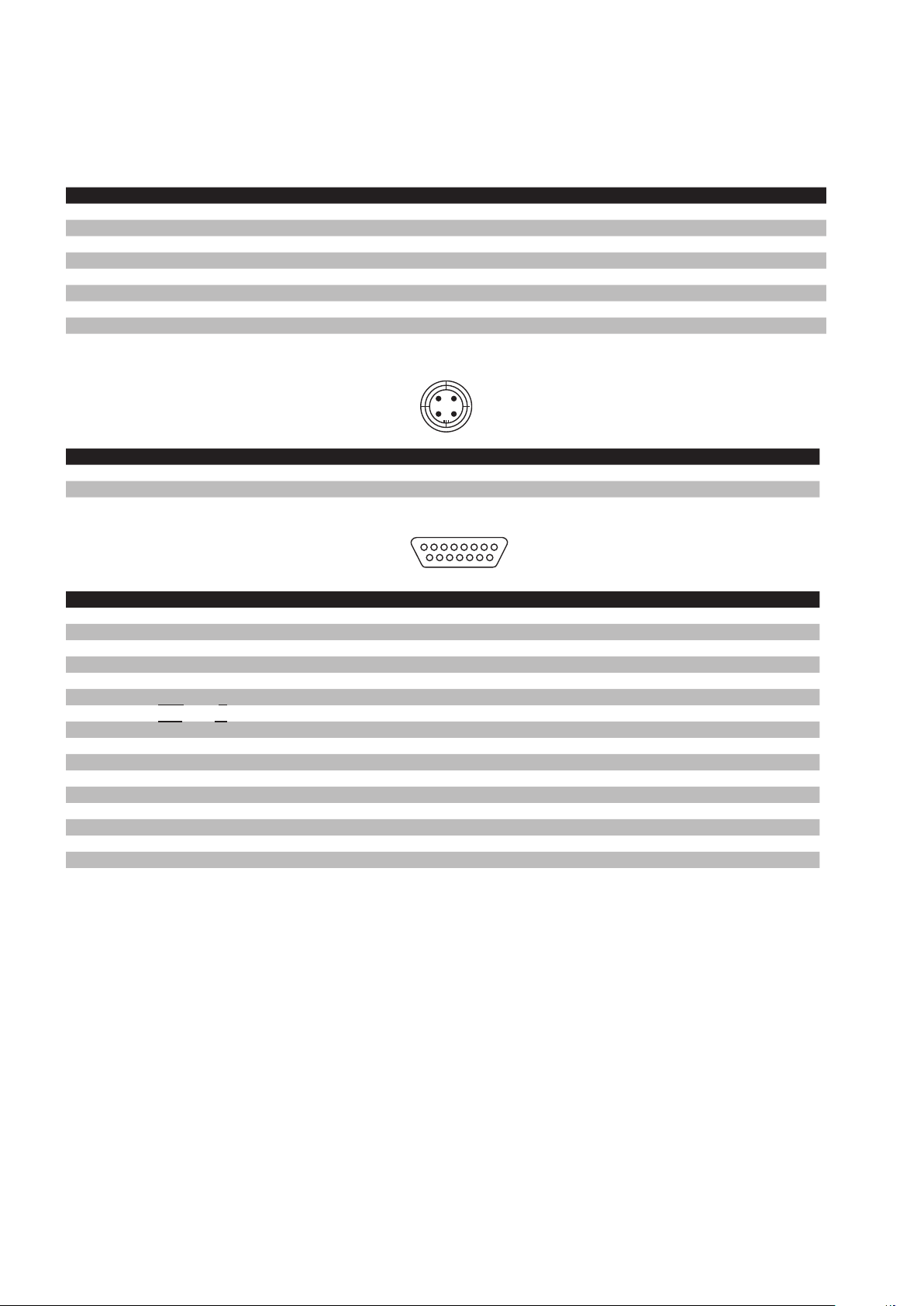

Anschlussplan 28
Bedeutung der LED-Zustandsanzeige 28

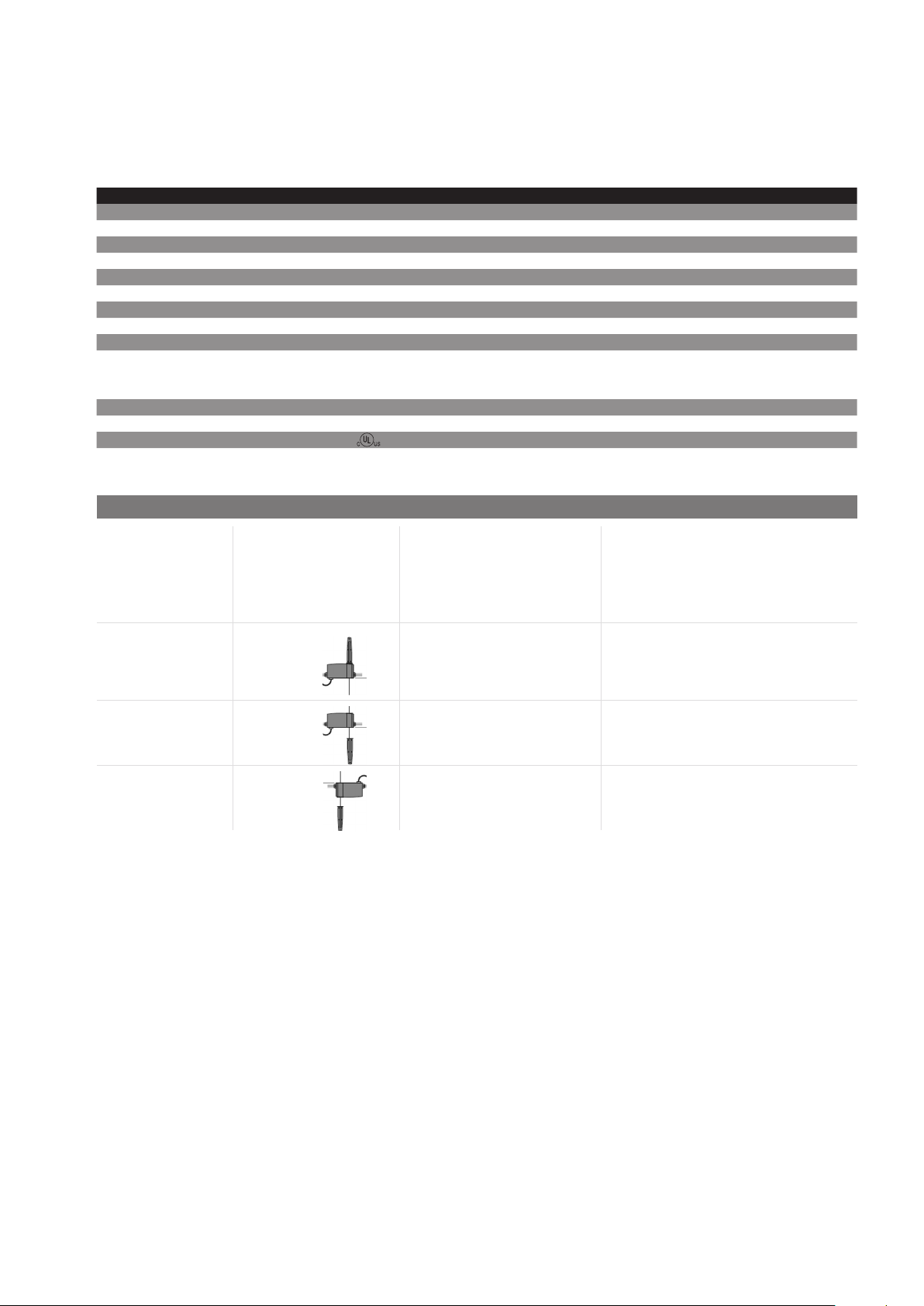

Technische Daten 29

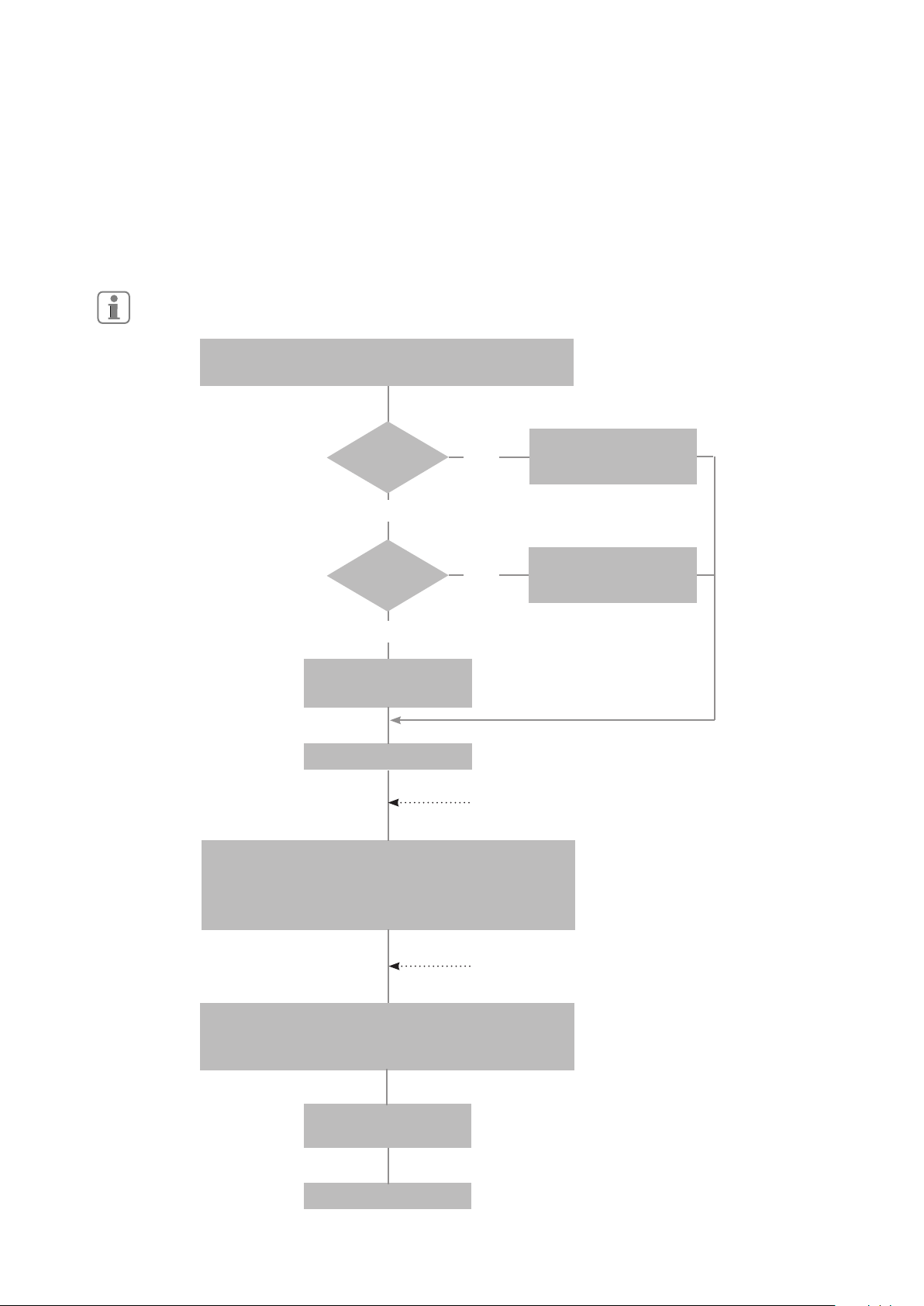

Anleitung zur Fehlersuche bei der USP-Montage 31
Andere mögliche Fehlerursachen 34
Abschließende Bemerkungen zur Fehlersuche 35
Notizen 36
English manual ������������������������������������������������� Page 37
3
Aufzug-Positionssystem USP 30 / 100
Einleitung
Allgemeine Hinweise
Das Aufzug-Positionssystem USP wurde nach dem Stand der Technik und den anerkannten
sicherheitstechnischen Regeln gebaut. Diese Montageanleitung ist von allen Personen zu beachten, die an dem USP arbeiten, dieses montieren oder warten.
Es ist zwingend notwendig, diese Montageanleitung den zuständigen Monteuren oder dem Instandhaltungspersonal jederzeit zugänglich zu machen.
Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb dieses
Systems ist die Kenntnis über die grundlegenden und speziellen Sicherheits vorschriften in der
Förder technik, speziell in der Aufzugtechnik.
Das USP darf nur seiner Bestimmung gemäß verwendet werden. Insbeson dere ist zu beachten,
dass keine selbstständig durchgeführten Änderungen oder Ergänzungen innerhalb des USP
oder an einzelnen Bauteilen des USP durchgeführt werden dürfen.
Haftungsausschluss
Der Hersteller haftet nicht gegenüber dem Käufer dieses Produkts oder Dritten für Schäden, Verluste, Kosten oder Ausgaben, die vom Käufer oder Dritten verursacht wurden, aufgrund von Unfall,
Missbrauch des Produktes, falscher Montage oder unerlaubten Änderungen, Reparaturen oder
Neu erungen. Ebenso sind Garantieleistungen in solchen Fällen ausgeschlossen.
Die technischen Daten entsprechen dem aktuellen Stand. Druckfehler, Irrtümer und Änderungen
bleiben dem Hersteller vorbehalten.
Der Hersteller
K. A. Schmersal GmbH & Co. KG
Industrielle Sicherheitsschaltsysteme
Möddinghofe 30
D - 42279 Wuppertal
Telefon +49 - (0)2 02 - 64 74 - 0
Telefax +49 - (0)2 02 - 64 74 - 1 00
E-Mail info@schmersal.com
Internet www.schmersal.com
Bei Bedarf erhalten Sie weitere Ausgaben dieser Montage anleitung unter dieser Adresse.
4
Aufzug-Positionssystem USP 30 / 100
Zu Ihrer persönlichen Sicherheit
Diese Montageanleitung vermittelt Ihnen wichtige Sicherheitshinweise und Informationen,
die zur einwandfreien Montage des USP erforderlich sind�
Lesen Sie diese Montageanleitung vollständig und aufmerksam�
• Beachten Sie die gängigen Vorschriften der BG und des VDE.
• Der Monteur muss mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut und in die Handhabung von Förderanlagen eingewiesen sein.
• Sichern Sie vor der Montage des USP die Förderanlage gegen unerlaubtes Einschalten
durch Dritte. Bringen Sie ein Schild an jede Etage an:
„Achtung! Aufzug ausser Betrieb. Instandhaltungsarbeiten!“
• Absturzgefahr! Schließen Sie grundsätzlich die Etagentüren des Aufzugschachtes während der
Montage. Sperren Sie Gefahrenbereiche ab.
• Schützen Sie Ihre Gesundheit. Tragen Sie Arbeitskleidung, Arbeitsschuhe, Schutzhelm und
Schutzhandschuhe.
• Der Signaldraht enthält Nickel bestandteile. Bei Personen mit Nickelallergien kann ein Kontakt
mit dem Signaldraht zu Hautausschlägen führen. Das Drahtende ist scharfkantig. Tragen Sie
Schutzhandschuhe.
• Der Signaldraht steht unter federnder Spannung. Bei Montagearbeiten an dem Signaldraht
können Sie sich verletzen. Schützen Sie Ihre Gesundheit. Tragen Sie eine Schutzbrille.
• Das Magnetfeld der Betätigungsmagneten kann Herzschrittmacher in ihrer Funktion beeinträchtigen. Transportieren Sie niemals die Magnete in der Nähe eines Herzschrittmachers.
• Benutzen Sie bei der Montage als auch bei der Instandsetzung nur einwandfreies
Werkzeug.
• Führen Sie die komplette Montage ausschließlich im Modus „Inspektionsfahrt“ durch.
• Achten Sie bei Inspektionsfahrten darauf, dass sich niemand im Schacht befindet.
5
Aufzug-Positionssystem USP 30 / 100
A
B
C
D

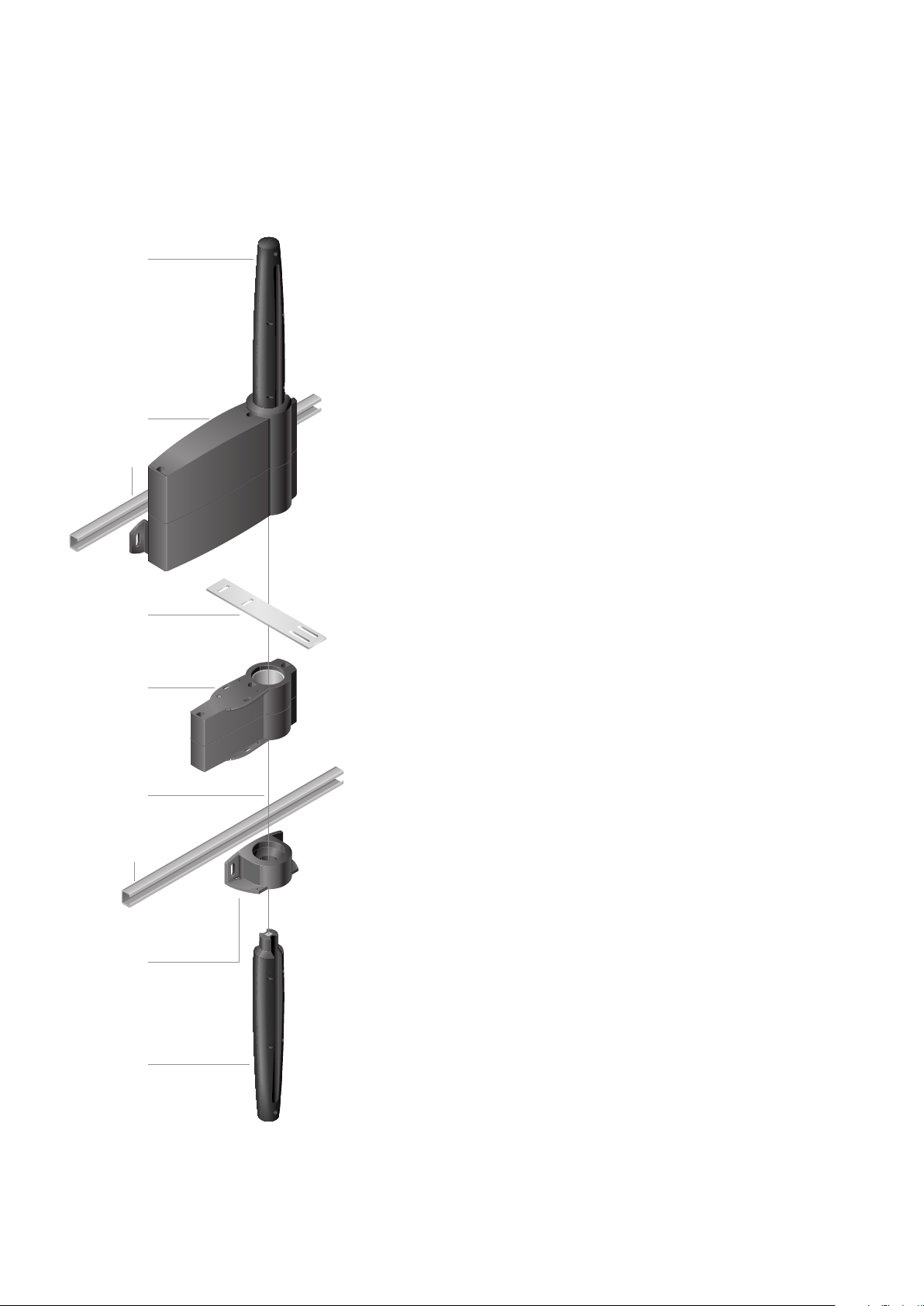

Die Systemkomponenten
A Dämpfer E Sender
B Empfänger F Signaldraht
C C-Profil G Pendelschutz
D Montageblech
Weitere Komponenten ohne Abbildung:
1 Montagespule mit Signaldraht,
4 Montagewinkel mit Schrauben M8, Muttern und Scheiben zur
Montage der C-Profile an den Tragschienen,
4 Schrauben M6, Muttern und Scheiben zur Befestigung des
Empfängers und des Pendelschutzes an den C-Profilen,
2 Schrauben M4, Flügelmuttern und Scheiben zur Montage des
Senders an der Montagelasche,
1 Korrektursensor (nur USP 100),
5 Betätigungsmagnete (nur USP 100).
Die Funktion des Systems
Das absolute Aufzug-Positionssystem USP ist ein berührungsloses
System zur Positionserfassung der Aufzugkabine bis zu einer
Förderhöhe von 30 Metern (USP 30) bzw. 130 Metern (USP 100).
E
F
C
G
A
Mittels eines vom Empfänger ausgelösten Triggerimpulses löst
der Sender berührungslos einen Ultraschallimpuls im Signaldraht aus. Dieser Impuls breitet sich innerhalb des Drahtes in
Richtung Schachtgrube und Schachtkopf aus.
Der wahlweise in der Schachtgrube bzw. im Schachtkopf befindliche Empfänger wandelt das ankommende mechanische
Signal in einen elektronischen Positionswert um. Dieser Positionswert steht der Steuerung als serielle Dateninformation zur
Verfügung. Der ausgewertete mechanische Impuls wird durch
die beiden Dämpfer neutralisiert.
Die beim USP 100 zusätzlich zu montierenden Komponenten
Betätiger und Korrektursensor übermitteln bei höheren Förderhöhen zusätzliche Werte zur exakten Positionsbestimmung und
gleichen dadurch auch Änderungen der Schachthöhe aus.
USP ermöglicht mit diesem Wirkprinzip zu jeder Zeit eine exakte
Positionsbestimmung der Aufzugkabine.
Bestimmungsgemäßer Gebrauch
Das Aufzugs-Positionssystem USP dient ausschließlich zur
Positions bestimmung der vertikalen För dertechnik. Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungs gemäß.
Für hieraus entstehende Schäden haftet der Hersteller nicht. Zur
bestimmungsgemäßen Ver wendung gehört auch die
6
Be achtung aller Hinweise dieser Montage anleitung.
Aufzug-Positionssystem USP 30 / 100

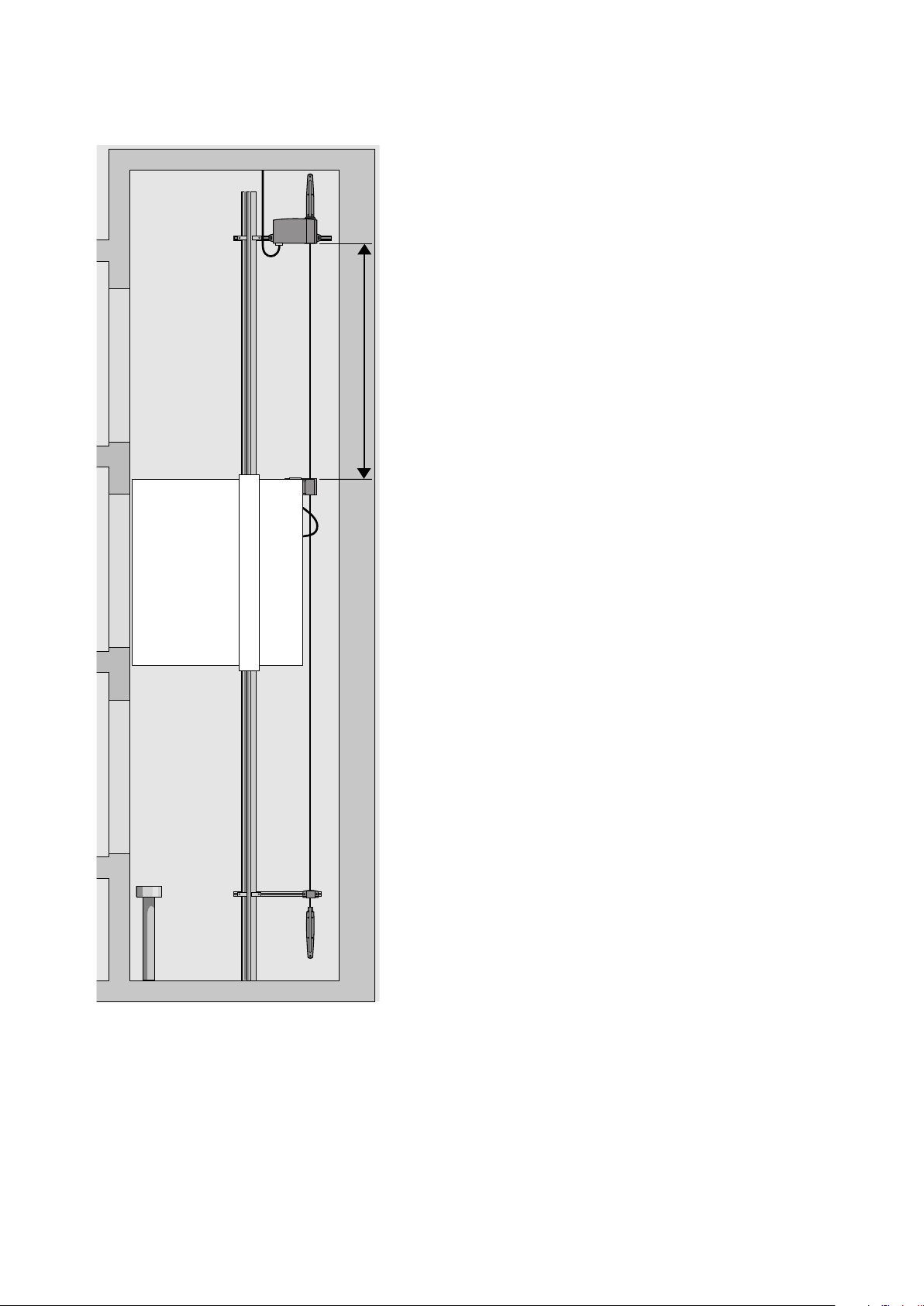

Die Montage im Überblick
Das Aufzug-Positionssystem USP wird im Aufzugschacht an
die Führungsschiene der Aufzugkabine montiert. Das System
besteht im wesentlichen aus folgenden Komponenten:
2 Dämpfer, Empfänger, Sender und Pendelschutz, sowie den
zusätzlichen Komponenten Korrektursensor und Betätigungsmagnete für das System USP 100.
h
Die zur Montage notwendigen C-Profile werden ausserhalb
des Verfahrweges der Aufzugkabine an der Führungsschiene
montiert. Das Montageblech zur Befestigung des Senders wird
an der Aufzugkabine angebracht.
In Abhängigkeit von der Lage des Maschinenraumes der Förderanlage kann der Empfänger entweder im Schachtkopf oder in
der Schachtgrube befestigt werden. Im dargestellten Beispiel ist
der Empfänger im Schachtkopf montiert, somit sollte sich auch
der Maschinenraum oben befinden. Ein Maschinenraum im Bereich der Schachtgrube hat zur Folge, dass auch der Empfänger
unten montiert werden sollte und der Pendelschutz im Schachtkopf als Dämpferhalter dient.
Grund der unterschiedlichen Anordnung der Systemkomponenten ist die Verkabelung des Empfängers. Eine nicht optimale
Anordnung der Systemkomponenten kann dazu führen, dass
Sie die Verkabelung komplett durch den ganzen Aufzugschacht
führen müssen.
h
h
USP 30 USP 100
0,8 m 0,8 m
min
36 m 135 m
max
Der vertikal durch das System verlaufende Draht dient zur Übertragung des Messsignals. An den beiden Signaldrahtenden wird
jeweils ein Dämpferelement befestigt. Zur komfortablen Installation ist der Signaldraht auf eine Montagevorrichtung gewickelt.
Bei der Montage muss darauf geachtet werden, Knicke und
Kratzer am Signaldraht zu vermeiden. Verwenden Sie den
Signaldraht nur bestimmungsgemäß.
Der für das System USP 100 zusätzlich zu montierende Korrektursensor wird am Kämfer der Aufzugkabinentür, die zugehörigen Betätigungsmagnete an der Schachttürschwelle montiert.
Das USP 30 ist für Förderhöhen bis zu 30 Metern, USP 100 für
Förderhöhen bis zu 130 Metern ausgelegt.
7
Aufzug-Positionssystem USP 30 / 100
Elektromagnetische Verträglichkeit EMV
Wir weisen ausdrücklich darauf hin, dass es sich bei dem
USP-Empfänger um ein elektronisches Bauteil handelt, welches
durch externe Magnetfelder in seiner Funktion beeinträchtigt
werden kann. Bei der Montage des Empfängers ist die unmittelbare Nähe von Geräten zu vermeiden, die Einfluss auf die
elektromagnetische Verträglichkeit des Empfängers haben. Zu
diesen Geräten zählen u.a. Frequenzregler, Motoren, usw. Für
Fragen zu diesem Thema stehen wir Ihnen gerne zur Verfügung.
Störfestigkeit des USP: IEC 61000-6-2, EN 12016
Montage des USP
Werkzeuge, die Sie zur Montage benötigen
• Seitenschneider
• Kreuzschlitzschraubendreher
• Schraubenschlüssel, SW 10 + SW 13
Gefahr von Materialschäden!
Montieren Sie die oberen und unteren Systemelemente des USP niemals in den Bereich des max. möglichen Ver fahr weges der Aufzugkabine, des Gegengewichtes oder des
Hydraulikstempels! Das USP kann
bei einer falschen Mon tage durch
die fahrende Aufzugkabine zerstört
werden.
Montageplätze
Der Montageplatz des USP-Empfängers sollte in Nähe zum Maschinenraum, bzw. zu der Aufzugssteuerung gewählt werden.
Beispiele:
• Bei einem hydraulischen Aufzug mit Maschinenraum neben
der Schachtgrube sollte der USP-Empfänger in der Schacht-
grube montiert werden.
• Bei einem Seilaufzug mit Maschinenraum oben sollte der
USP-Empfänger im Schachtkopf montiert werden.
• Bei maschinenraumlosen Aufzügen sollte man darauf ach-
ten, dass die elektromagnetische Verträglichkeit des USP-
Empfängers nicht durch Anlagenkomponenten wie Frequenz-
regler, Motoren o.ä. beeinträchtigt wird.
Aufgrund der vielfältigen Möglichkeiten Aufzugsanlagen
zu gestalten, ist es leider nicht möglich, für jeden Fall den
besten Montageplatz zu beschreiben. Besondere örtliche
Gegeben heiten erlauben und erfordern natürlich auch andere
Montage positionen. Für weitere Fragen stehen wir im Vorfeld
gerne zur Verfügung.
8
Aufzug-Positionssystem USP 30 / 100
Vorbereitung zur Montage
Machen Sie sich mit den technischen Gegebenheiten der Förderanlage vertraut. Prüfen Sie, wie und mit welchen Mitteln Sie
die Lasche zur Befestigung des Senders an der Aufzugkabine
montieren können. Stellen Sie fest, wo sich der Maschinenraum der Förderanlage befindet. Eine optimale Anordnung der
Systemkomponenten erleichtert die Verkabelung.
Alle notwendigen Systemkomponenten befinden sich in der
USP-Verpackungsbox (Anschlussleitungen mit Stecker sind
als Zubehör erhältlich). Begeben Sie sich auf das Dach der
Aufzugkabine.
Für die Funktion des USP ist es unerheblich, ob der Empfänger
im Schachtkopf oder in der Schachtgrube montiert wird. Sie
können sich, wie bereits beschrieben, nach den Platzverhältnissen vor Ort entscheiden. In dieser Montageanleitung werden
beide Möglichkeiten dargestellt.
1
2
Empfängermontage im Schachtkopf
Fahren Sie im Modus „Inspektionsfahrt“ in den Schachtkopf.

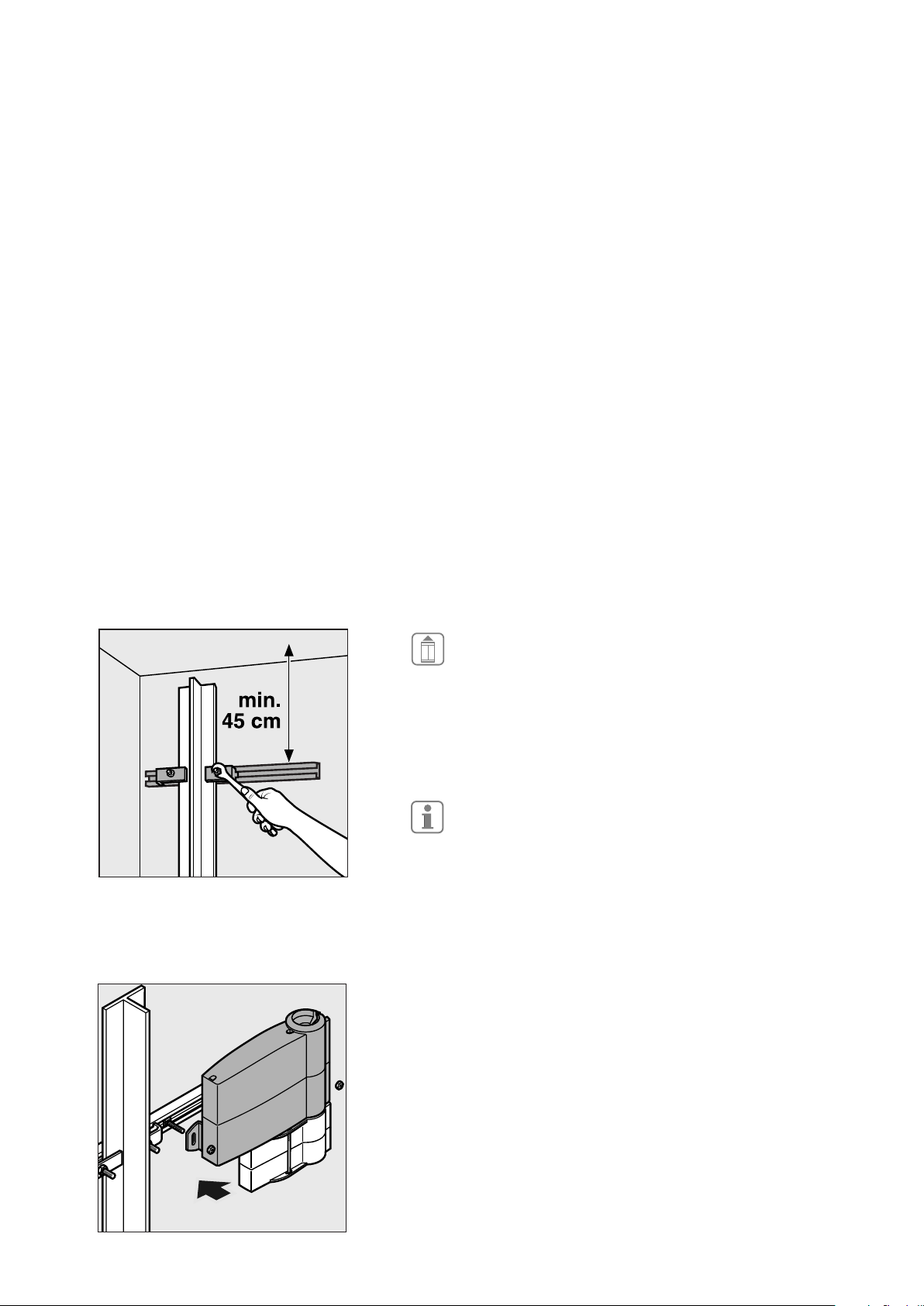

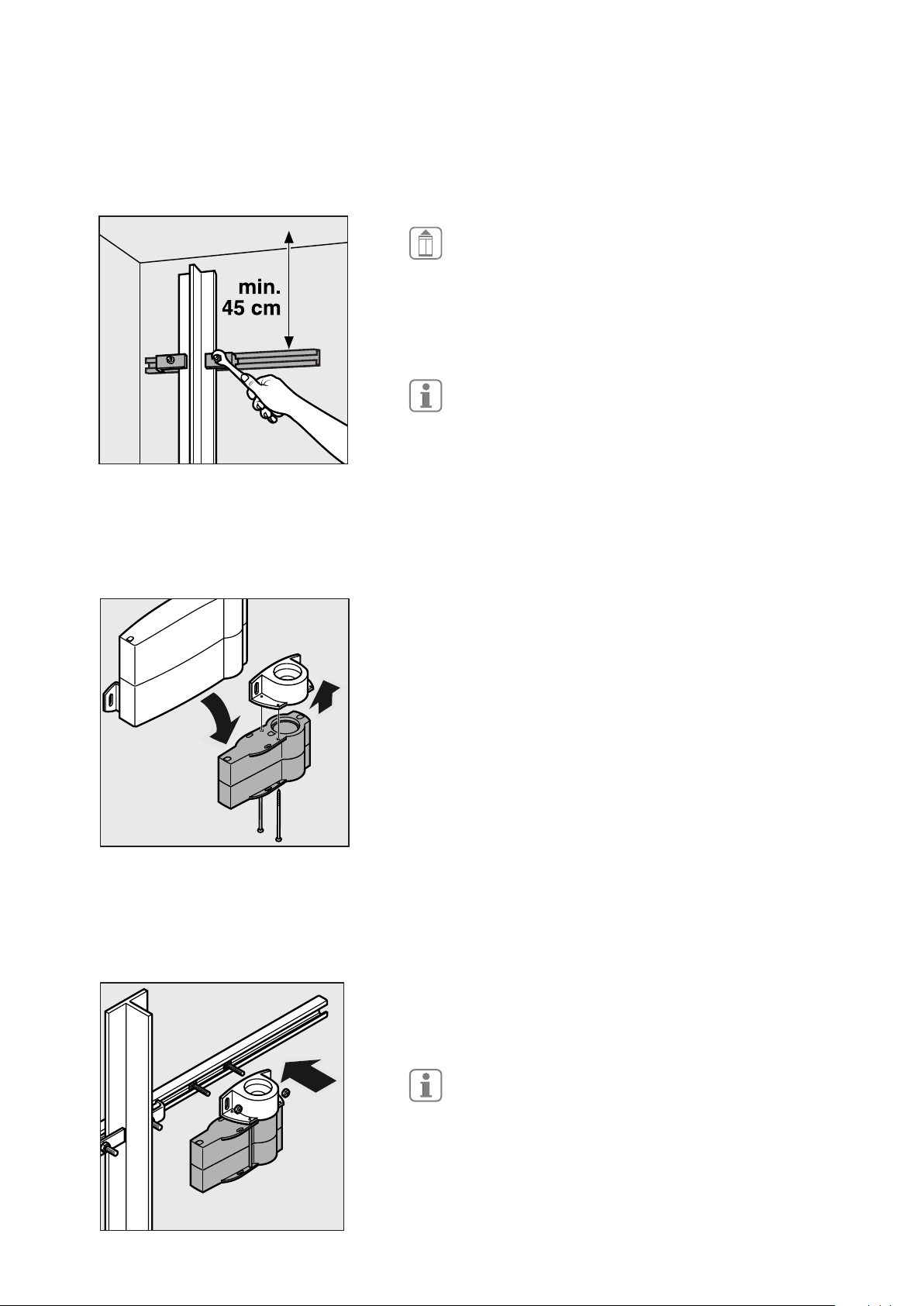

Montieren Sie das erste C-Profil mit den Montagewinkeln an
die Führungsschiene. Das C-Profil muss ausserhalb des max.
Verfahrweges der Aufzugkabine oder anderer beweglicher Teile
montiert werden.
Achten Sie bitte darauf, dass in unmittelbarer Nähe keine
EMV-bedenklichen Geräte wie Frequenzregler, Motoren
o.ä. montiert sind.
Beachten Sie, dass Sie zwischen Schachtdecke und
C-Profil einen Mindest abstand von 45 cm lassen. Am CProfil muss genug Platz vorhanden sein, um später den
Empfänger sowie den Dämpfer befestigen zu können.
Ausgehend vom C-Profil dürfen im lotrechten Fall keine
Teile hineinragen, da hier später der Signal draht geführt
wird.

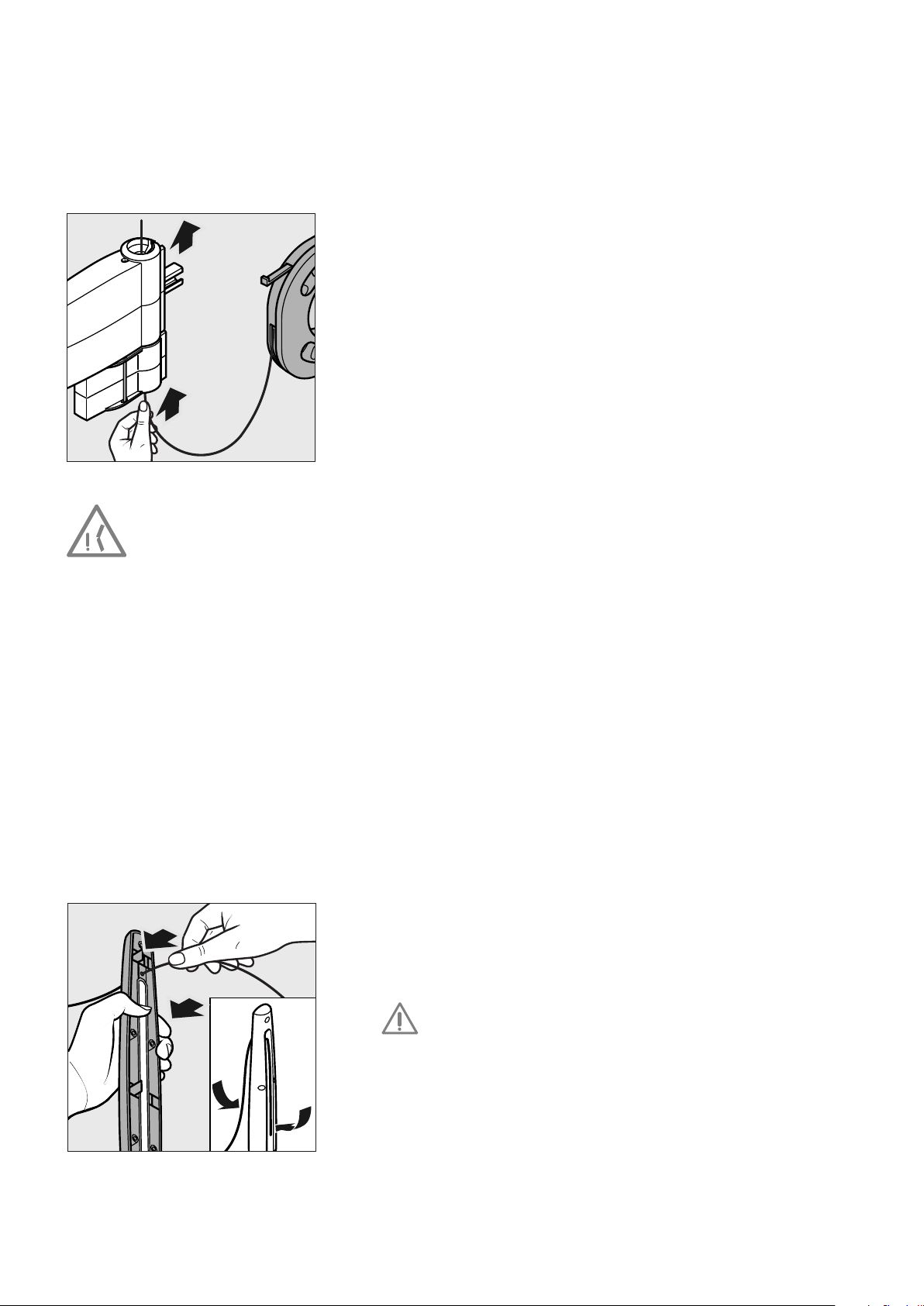

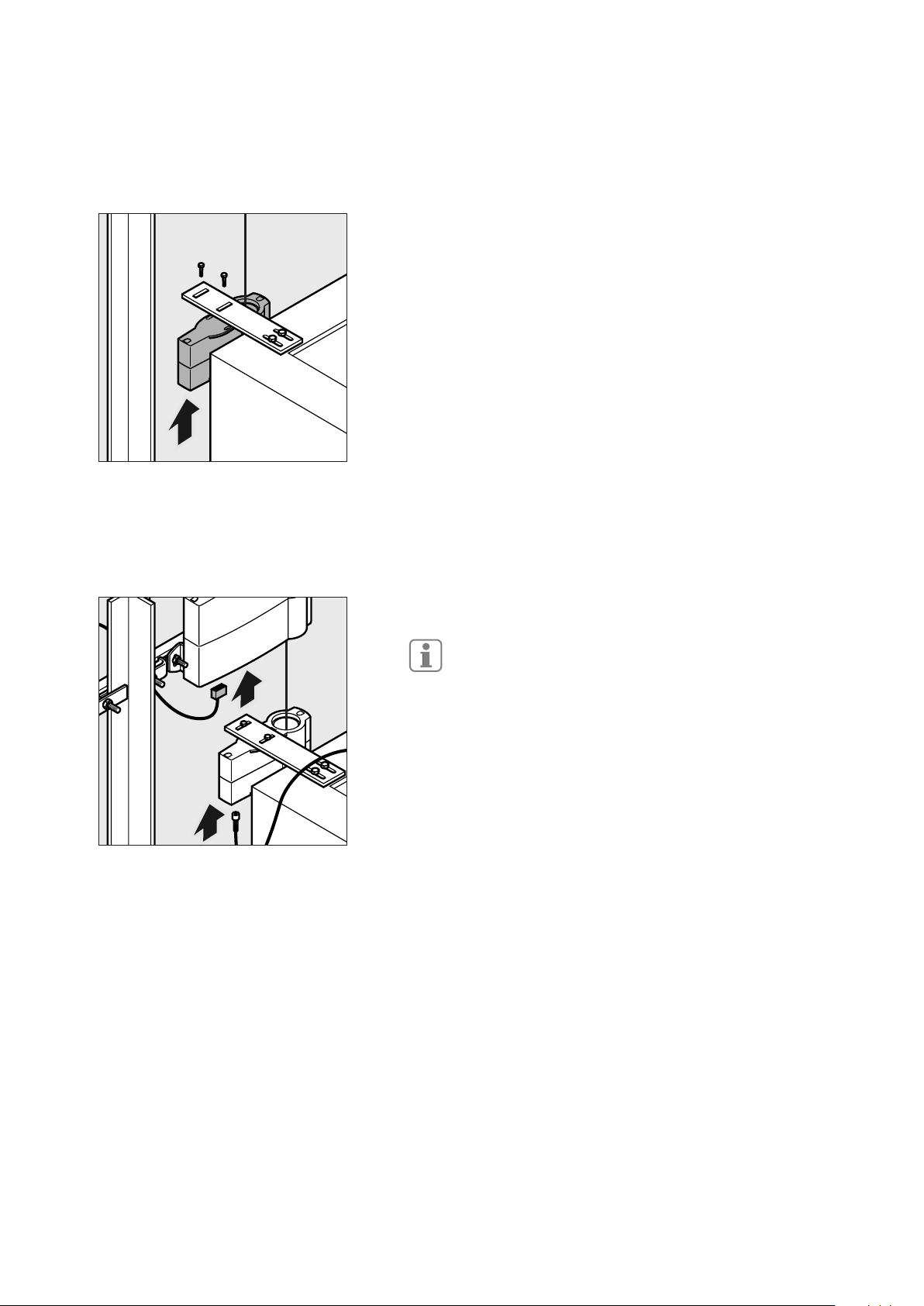

Entnehmen Sie die vormontierte Empfänger- / Sendeeinheit
aus der USP-Verpackungsbox. Montieren Sie die Empfänger- /
Sendeeinheit mit den beigefügten Befestigungselementen an
das C-Profil. Richten Sie die Einheit so aus, dass der später zu
montierende Signaldraht im lotrechten Fall nach unten geführt
werden kann.
9
Aufzug-Positionssystem USP 30 / 100
3
Funktionsstörungen durch Knicke
im Signaldraht
Knicke im freihängenden Signaldraht führen zu Funktionsstörungen bei der Signalübertragung.
Gehen Sie äußerst vorsichtig mit
dem Signaldraht um. Knicken Sie
den Draht nur, wenn Sie ihn in den
Dämpfern montieren.
Entnehmen Sie die Montagespule aus der USP-Verpackungsbox. Entfernen Sie alle Klebestreifen an der Montagespule.
Beachten Sie, dass das Drahtende scharfkantig ist. Ziehen Sie
etwas Signaldraht aus der Montagespule heraus. Ziehen Sie
dann die beiden Bremslaschen aus der Montagespule etwas
heraus.
Fädeln Sie nun den Signaldraht zuerst von unten durch den
Sender und an schließend durch den Empfänger. Führen Sie
soviel Draht durch die beiden Elemente, dass Sie die Montage
des Dämpfers vor Ihrem Körper durchführen können.
Schieben Sie anschließend die Brems-Laschen wieder in die
Montage spule zurück und legen Sie die Montagespule auf das
Kabinendach ab, ohne den Signaldraht zu knicken.
4
10
Entnehmen Sie einen Dämpfer aus der USP-Verpackungsbox.
Führen Sie den Draht, wie abgebildet, ca. 10 cm von innen
durch das Loch der einen Dämpferhälfte. Knicken Sie das Drahtende in einem Winkel > 90º um und legen Sie den Draht so,
dass er außen in der Nut und innen mittig auf der Dämpfer matte
liegt.
Der Signaldraht steht unter federnder Spannung und ist
scharfkantig. Bei Montagearbeiten an dem Signaldraht
können Sie sich verletzen. Schützen Sie Ihre Gesundheit.
Tragen Sie eine Schutzbrille und Schutzhandschuhe.
Aufzug-Positionssystem USP 30 / 100
5
6

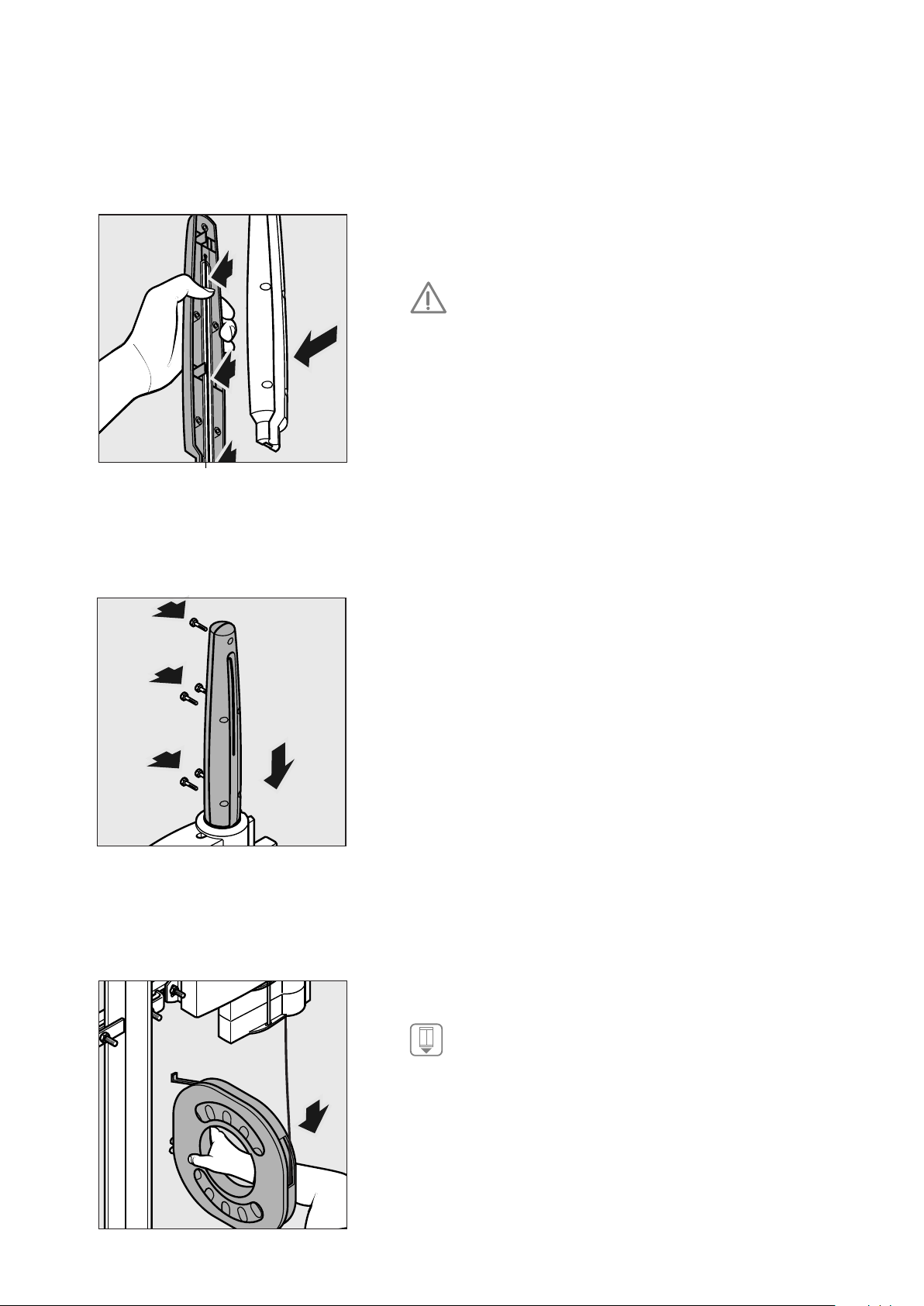

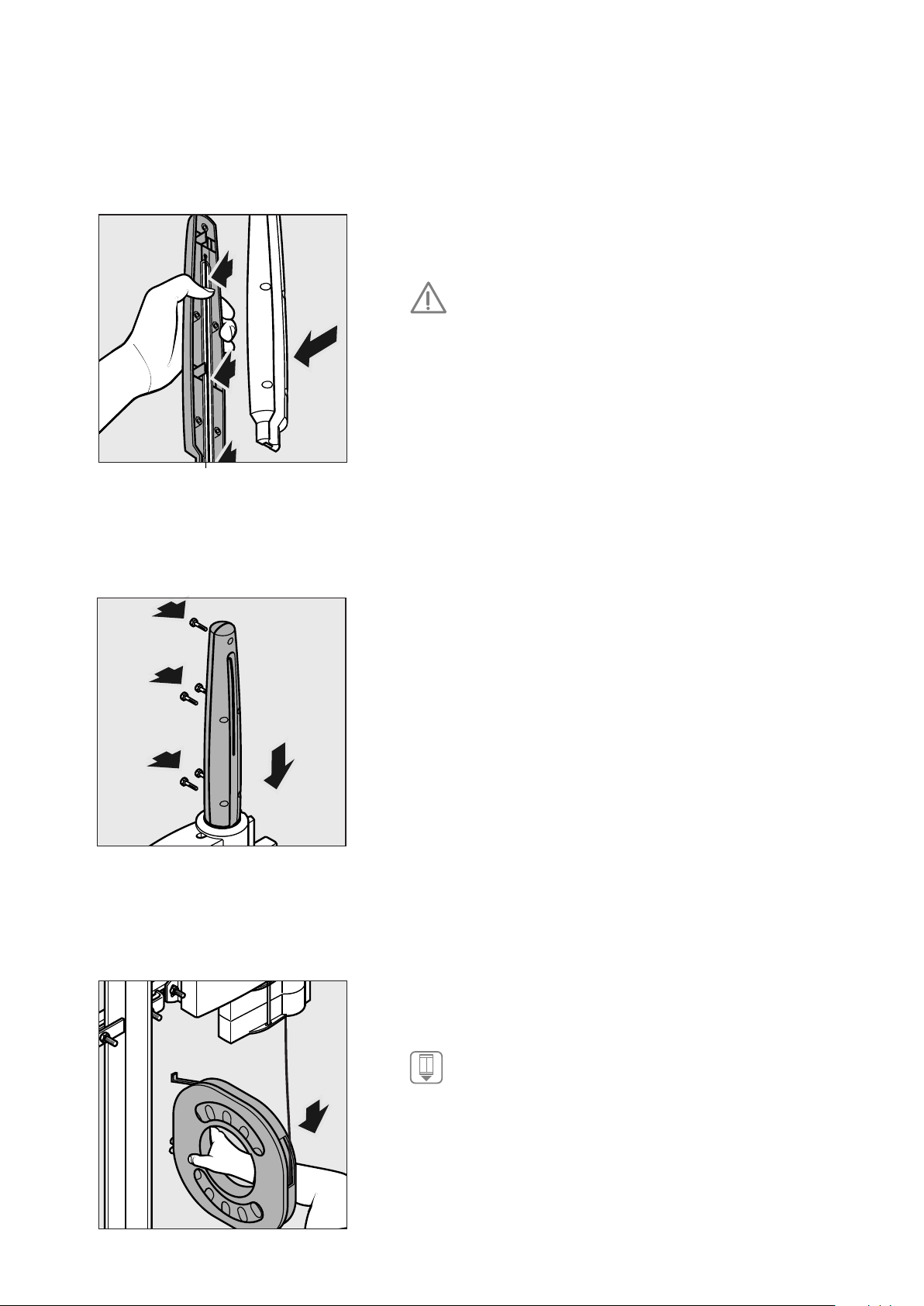

Richten Sie den Signaldraht nochmals auf der Länge der Dämpfermatte mittig aus. Achten Sie darauf, dass der Draht gerade
aus dem Dämpfer herausläuft. Setzen Sie nun die zweite Dämpferhälfte, wie abgebildet, auf. Halten Sie die zusammengesetzten Dämpferhälften mit der Hand zusammen.
Führen Sie diesen Montageschritt sehr sorgfältig aus.
Eine Berührung von Dämpfergehäuse und Signal draht
kann zu einer Reflektion des Ultraschallsignales führen
und die Funktion des USP beeinträchtigen.

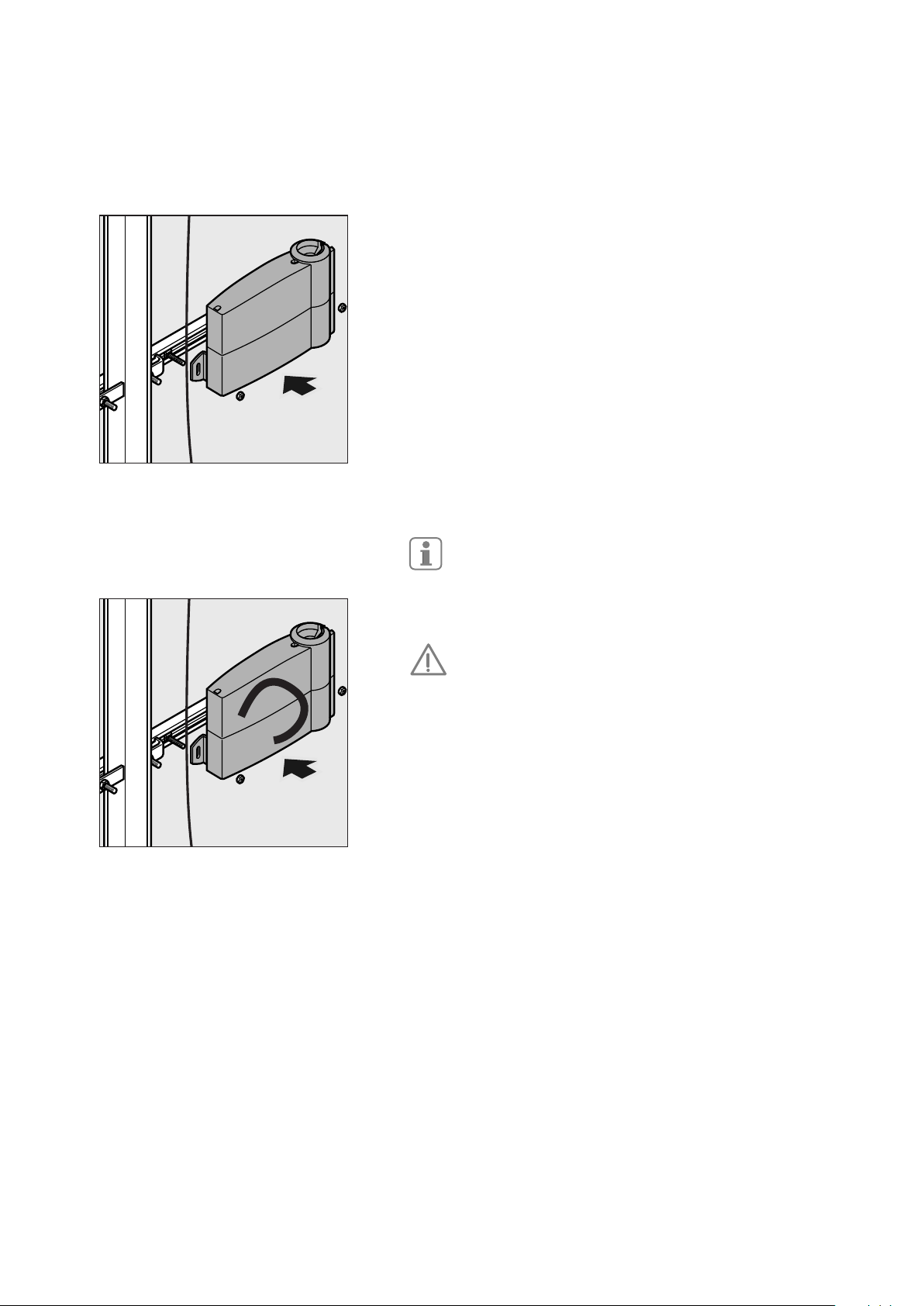

Führen Sie den Signaldraht wieder zurück durch die Empfänger-/
Sendeeinheit und stecken Sie den Dämpfer auf den Empfänger
auf.
7
Verschrauben Sie nun die beiden Dämpferhälften.
Abrollen des Signaldrahtes
Nehmen Sie nun die Montagespule und halten Sie diese so,
dass der Draht leicht gespannt ist. Spulen Sie ihn eventuell
von Hand zurück auf die Spule.
Vergewissern Sie sich, dass die seitlichen Laschen an der
Montagespule etwas herausgezogen sind und der Draht
sich gerade und frei bei der anschließenden Fahrt in die
Schacht grube abrollen lässt�
Fahren Sie im Modus „Inspektionsfahrt“ in die Schachtgrube.
Achten Sie darauf, dass der Draht gerade und frei von der
Montagespule abrollt. Der Draht muss dabei immer unter leichter Spannung stehen. Er darf nicht über die Kante der Öffnung
gezogen oder gedehnt werden. Sollte für die Inspektionsfahrt
eine Zweihandbedienung notwendig sein, muss diese von einer
zweiten Person betätigt werden.
11
Aufzug-Positionssystem USP 30 / 100
Verletzungsgefahr durch federnden Signaldraht!

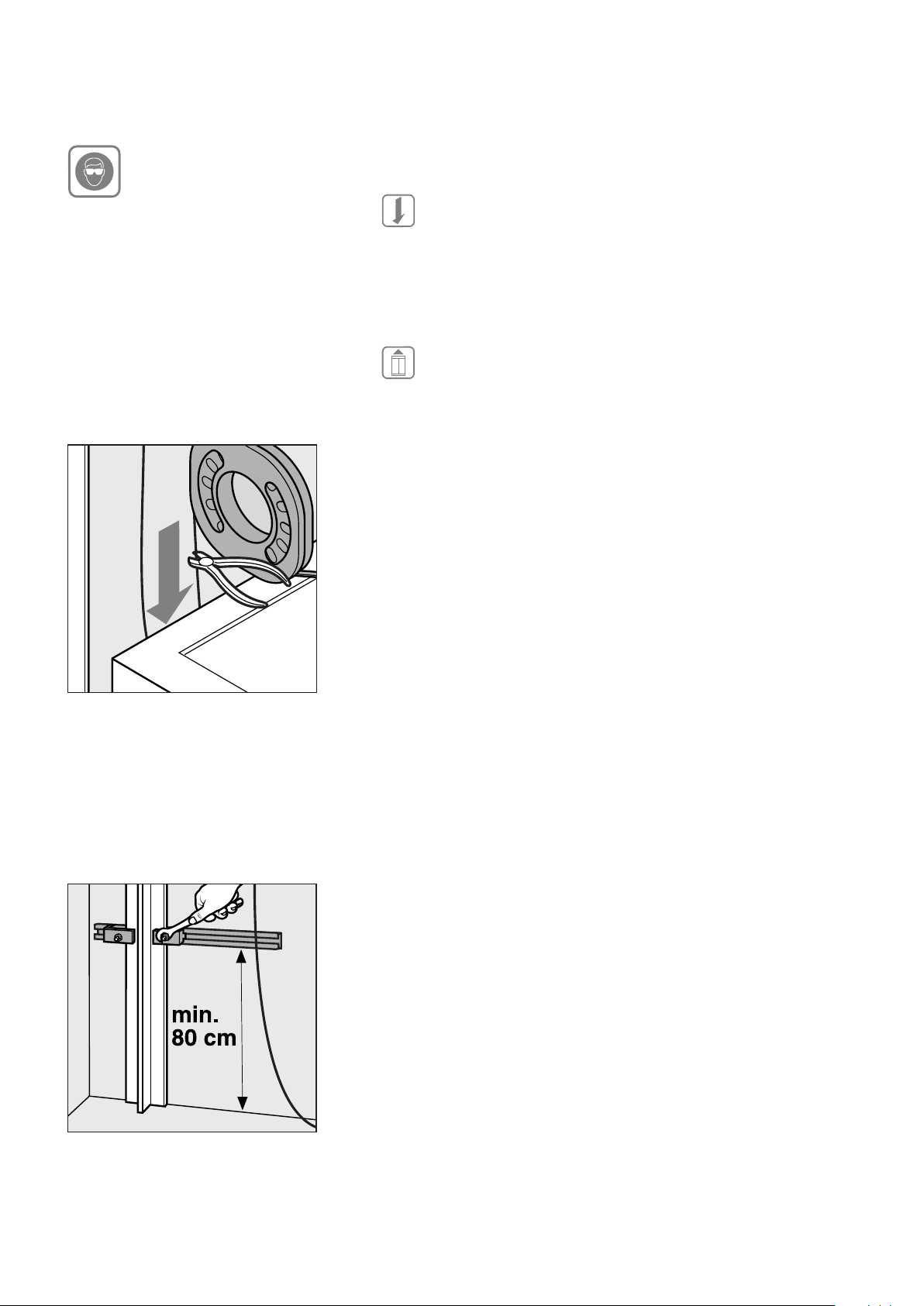

Federspannung und scharfe Drahtenden können Sie verletzen.
Tragen Sie eine Schutzbrille!
8

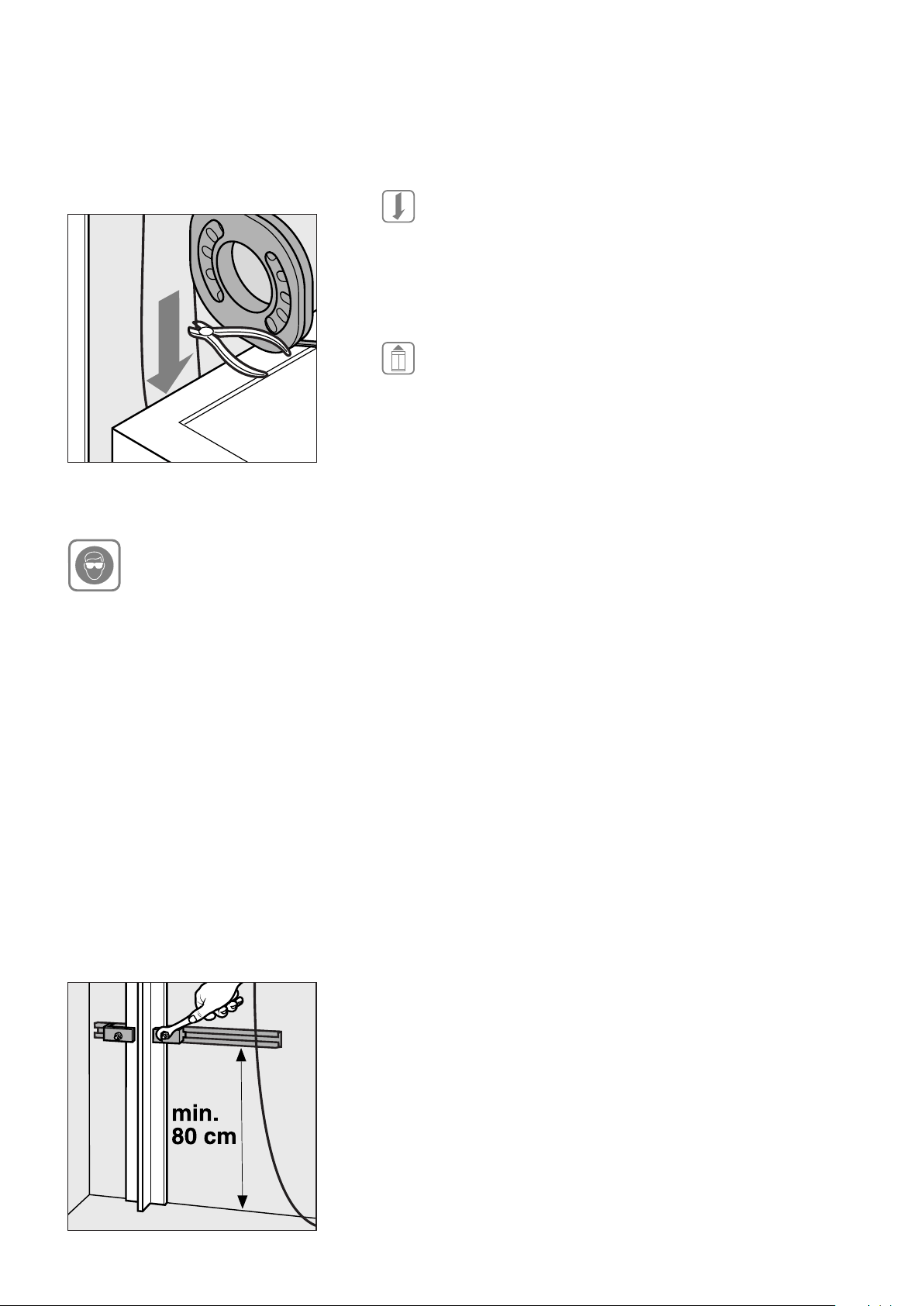

Ablängen des Signaldrahtes
Beenden Sie die Fahrt in der Schachtgrube. Spulen Sie
an schließend den Signaldraht von Hand soweit ab, dass
das Drahtende nach dem Durchtrennen auf dem Boden
der Schachtgrube liegt. Trennen Sie den Draht von der
Montagespule und lassen Sie ihn zwischen Aufzugkabine
und Schachtwand auf den Boden der Schachtgrube fallen.
Fahren Sie im Modus „Inspektionsfahrt“ soweit nach
oben, dass Sie anschließend die Schachtgrube betreten
können.
9
12
Verlassen Sie das Dach der Aufzugskabine und gehen Sie in die
Schachtgrube.

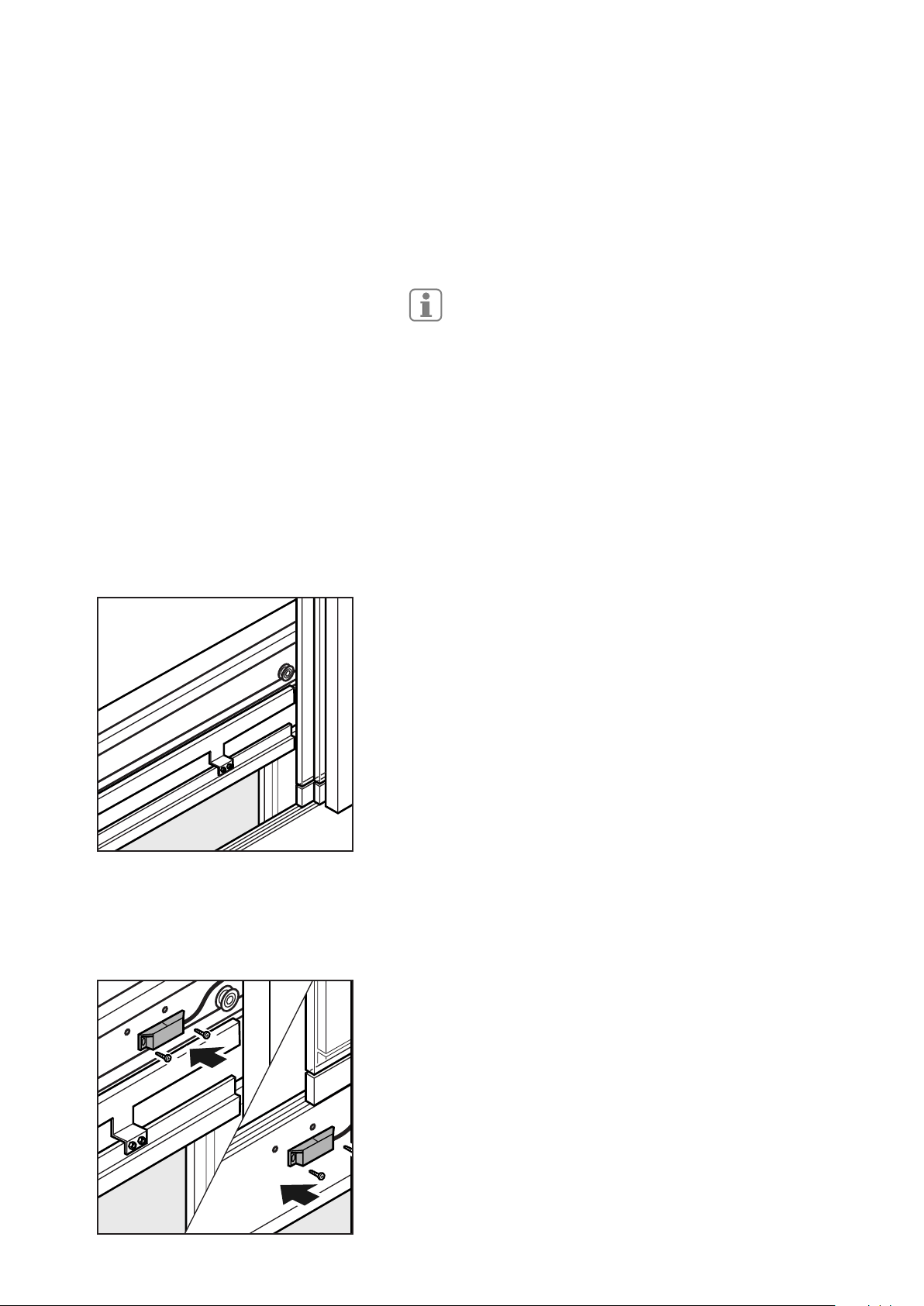

Montieren Sie in der Schachtgrube das zweite C-Profil mit den
Montagewinkeln an die Führungsschiene. Das C-Profil muss
ausserhalb des max. Verfahrweges der Aufzugkabine und anderer beweglicher Teile montiert werden.
Beachten Sie, dass Sie zwischen Schachtboden und C-Profil
einen Mindest abstand von ca. 80 cm lassen. Es muss später
gewährleistet sein, dass der untere Dämpfer frei am Signaldraht
hängen kann.
Aufzug-Positionssystem USP 30 / 100
10

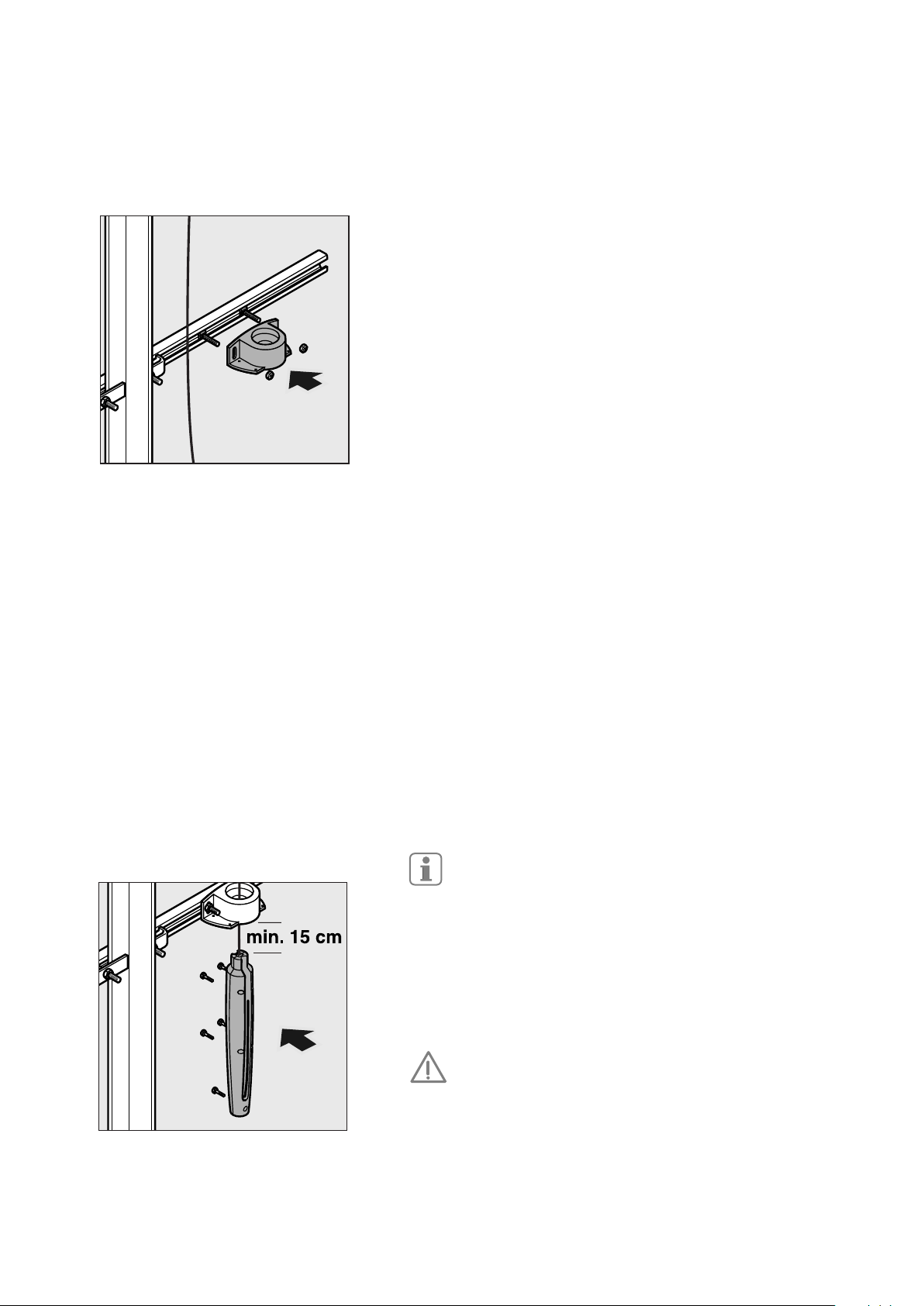

Entnehmen Sie den Pendelschutz aus der USP-Verpackungsbox. Montieren Sie den Pendelschutz mit den beigefügten Befestigungselementen an das C-Profil. Richten Sie ihn so aus, dass
der Signaldraht nach der Montage des Dämpfers lotrecht durch
den Pendelschutz verläuft.
11
Montieren Sie den Dämpfer an den Signaldraht. Befolgen Sie
dabei die Montageschritte 4 und 5.
Beachten Sie bei der Montage, dass zwischen Dämpfer
und Pendelschutz ein Abstand von min. 15 cm vorhanden
sein muss.
Richten Sie den Signaldraht auf der Länge der Dämpfermatte
mittig aus. Achten Sie darauf, dass der Draht gerade aus dem
Dämpfer herausläuft. Setzen Sie nun die zweite Dämpferhälfte,
wie abgebildet, auf. Halten Sie die zusammengesetzten Dämpferhälften mit der Hand zusammen.
Führen Sie diesen Montageschritt sehr sorgfältig aus.
Eine Berührung von Dämpfergehäuse und Signal draht
kann zu einer Reflektion des Ultraschallsignales führen
und die Funktion des USP beeinträchtigen.
Verschrauben Sie die beiden Dämpferhälften mit den mitgelieferten Schrauben.
Der Dämpfer muss frei hängen!
13
Aufzug-Positionssystem USP 30 / 100

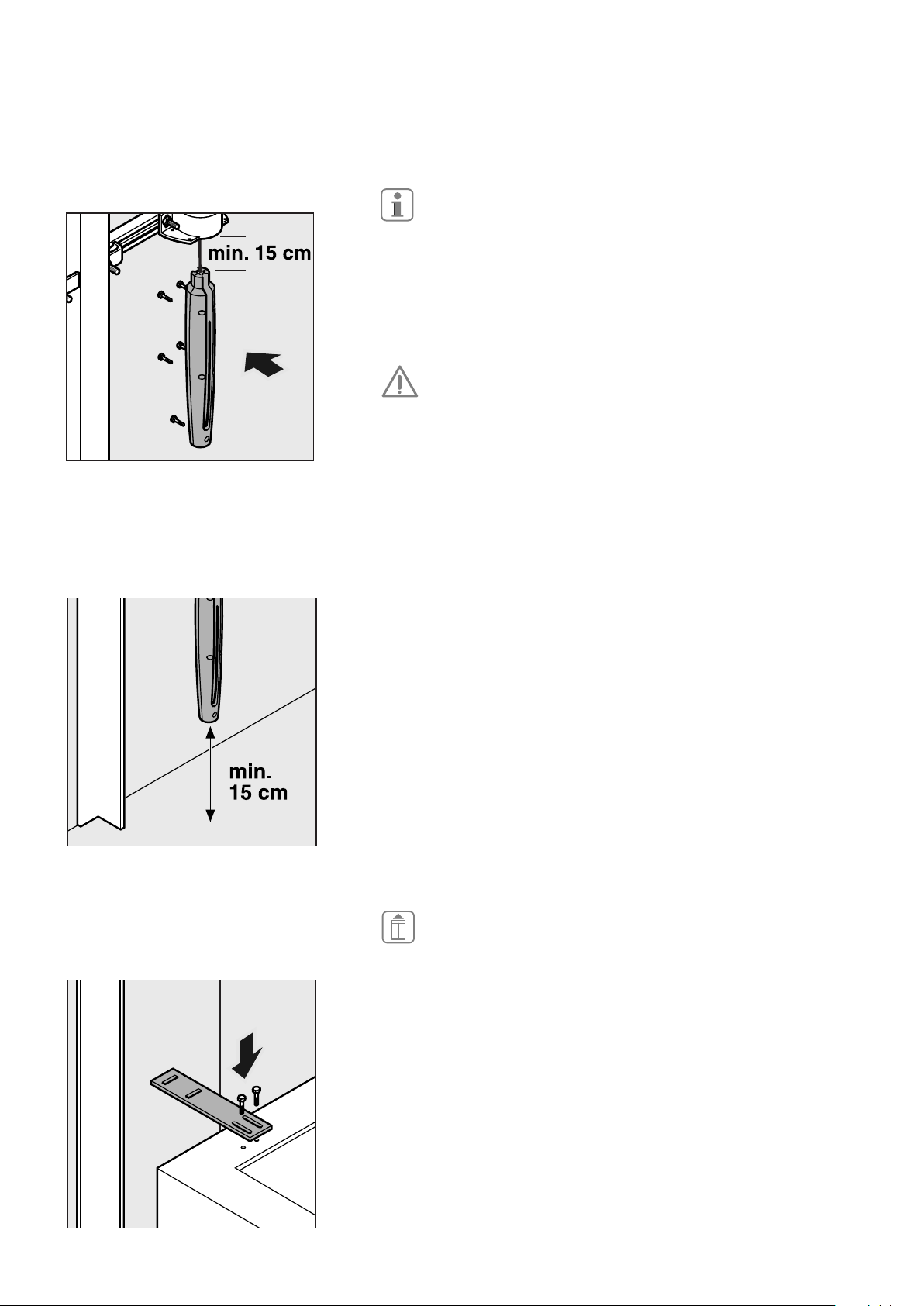

12
13

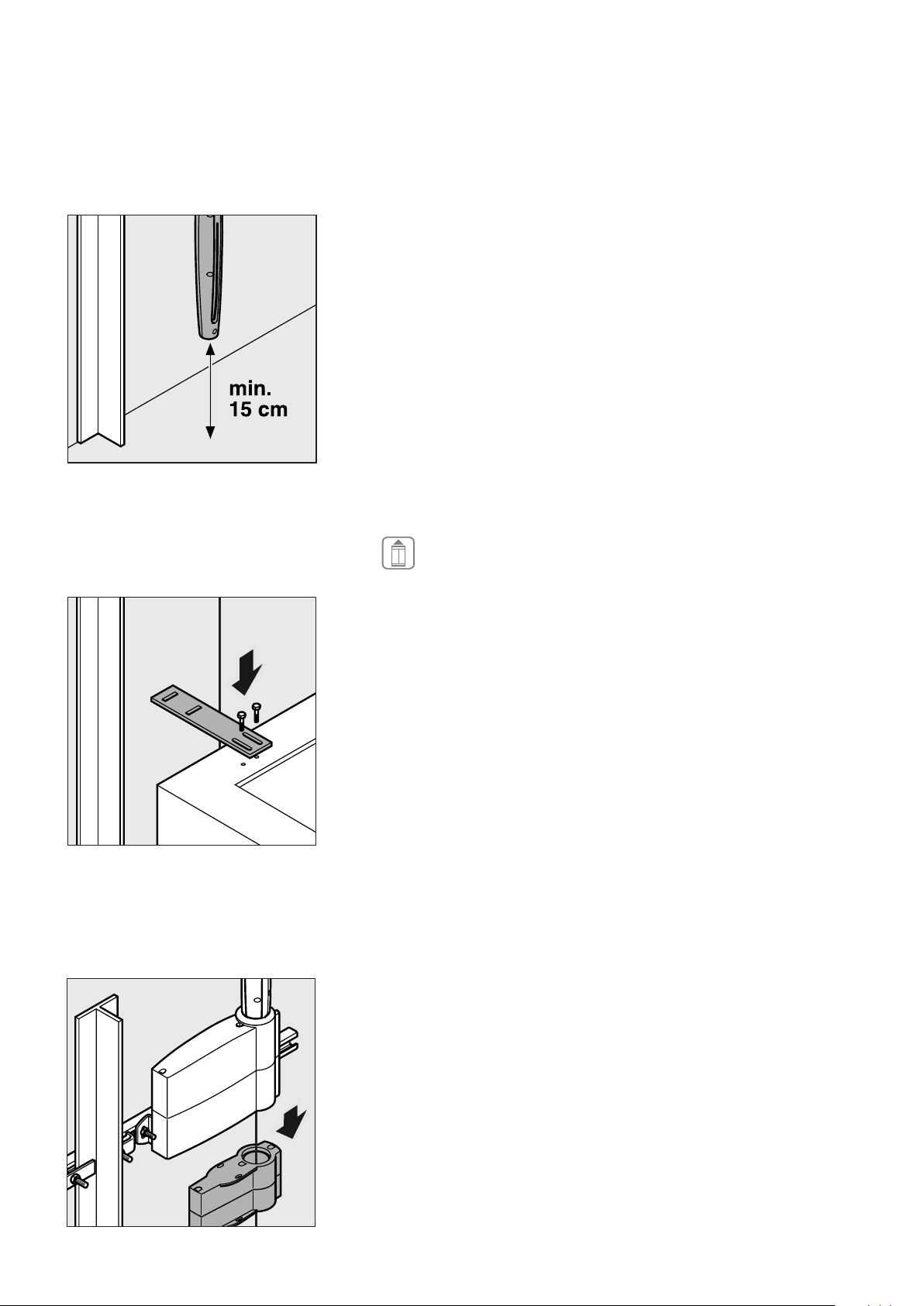

Der Dämpfer darf den Boden nicht berühren. Aufgrund unterschiedlicher Ausdehungskoeffizienten zwischen dem Signaldraht und dem Gebäude sollte ein Mindestabstand von
ca. 15 cm zwischen Schachtboden und Dämpferunterkante gewährleistet sein.
Begeben Sie sich wieder auf das Dach der Aufzugkabine.
Fahren Sie im Modus „Inspektionsfahrt“ in den Schachtkopf.
Befestigen Sie das Montageblech an der Aufzugkabine. Das
Montageblech muss so befestigt werden, dass bei der nachfolgenden Montage des Senders gewährleistet wird, dass der
Signaldraht mittig in der Senderspule positioniert ist.
14
14
Lösen Sie den Sender vom Empfänger.
Aufzug-Positionssystem USP 30 / 100
15
16

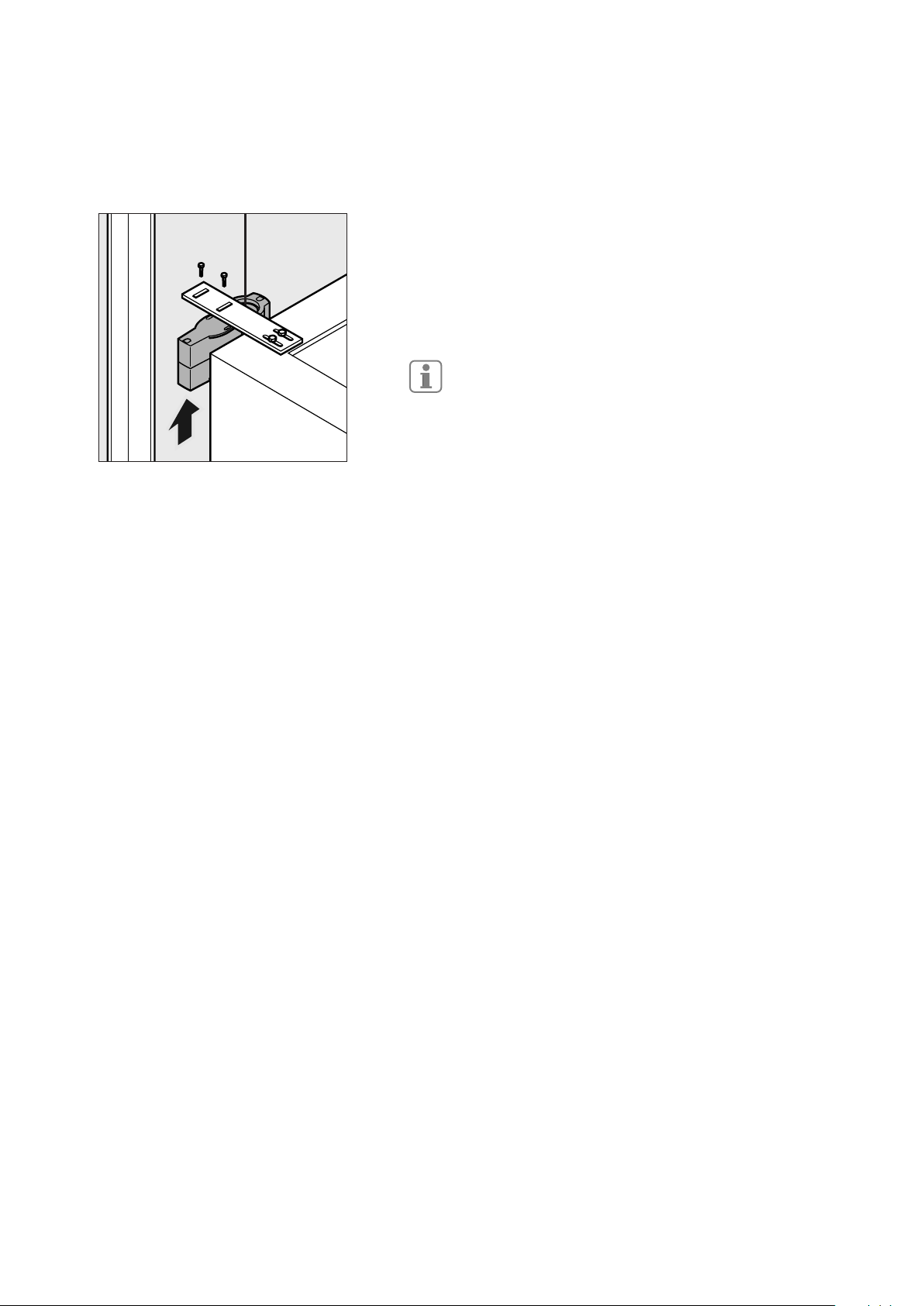

Befestigen Sie den Sender unter oder oben auf der Montagelasche. Richten Sie den Sender so aus, dass der Signaldraht
mittig in der Senderspule positioniert ist.
Schließen Sie den 15-poligen Sub-D-Stecker an den Empfänger,
und den runden Stecker M12 an den Sender an und legen Sie
das Senderanschlusskabel im Kabinenklemmkasten auf das
Schleppkabel auf.
Die Pinbelegung der Stecker entnehmen Sie bitte den
technischen Daten.
15
Aufzug-Positionssystem USP 30 / 100
Aufzug-Positionssystem USP 30 / 100
Kontrollfahrt
Fahren Sie im Modus „Inspektionsfahrt“ in die Schachtgrube. Prüfen Sie hierbei, ob der
Signal draht mittig in der Senderspule läuft. Der Signaldraht darf nicht am Gehäuse der
Spule schleifen oder diese berühren.
Sie können das System an den C-Profilen und an den Laschen nachjustieren. Prüfen Sie anschließend alle Einheiten auf festen Sitz. Die Einheiten dürfen nicht von beweglichen Teilen
berührt werden.
Das USP 30-System ist nun komplett montiert, für das USP 100-System müssen für
zusätzliche Referenzinformationen noch ein Korrektursensor sowie 5 Betätigungsmagnete montiert werden�
Weiter siehe Seite 25 !
Wartung
Das Aufzug-Positionssystem USP ist wartungsfrei� Wir empfehlen jedoch folgende Punkte
zu beachten:
• Führen Sie im Rahmen der allgemeinen Wartungsintervalle eine Kontroll fahrt durch. Prüfen Sie
hierbei, ob der Signaldraht mittig in der Senderspule läuft. Justieren Sie ggf. nach.
• Prüfen Sie alle Leitungen auf festen Sitz.
• Entfernen Sie grobe Verunreinigungen.
16
16
Aufzug-Positionssystem USP 30 / 100
Aufzug-Positionssystem USP 30 / 100
Empfängermontage in der
1
2
Schachtgrube
Fahren Sie im Modus „Inspektionsfahrt“ in den Schachtkopf.
Montieren Sie das erste C-Profil mit den Montagewinkeln an
die Führungsschiene. Das C-Profil muss ausserhalb des max.
Verfahrweges der Aufzugkabine oder anderer beweglicher Teile
montiert werden.
Beachten Sie, dass Sie zwischen Schachtdecke und
C-Profil einen Mindest abstand von 45 cm lassen. Am
C-Profil muss genug Platz vorhanden sein, um später
den Pendelschutz sowie den Dämpfer befestigen zu können.
Ausgehend vom C-Profil dürfen im lotrechten Fall
keine Teile hineinragen, da hier später der Signal draht
verlaufen wird.
Entnehmen Sie die vormontierte Empfänger- / Sendeeinheit
aus der USP-Verpackungsbox. Schrauben Sie den Sender vom
Empfänger ab. Legen Sie den Empfänger zurück in die Verpakkungsbox und entnehmen Sie den Pendelschutz.
3
Schrauben Sie den Pendelschutz auf den Sender auf.
Montieren Sie die Pendelschutz- / Sendeeinheit mit den beigefügten Befestigungselementen an das C-Profil. Richten Sie die
Einheit so aus, dass der später zu montierende Signaldraht im
lotrechten Fall nach unten geführt werden kann.
Der Pendelschutz dient bei dieser Anordnung als
Däm pferhalter.
17
17
Aufzug-Positionssystem USP 30 / 100
4
Funktionsstörungen durch Knicke
im Signaldraht�
Knicke im freihängenden Signaldraht führen zu Funktionsstörungen bei der Signalübertragung.
Gehen Sie äußerst vorsichtig mit
dem Signaldraht um. Knicken Sie
den Draht nur, wenn Sie ihn in den
Dämpfern montieren.
Entnehmen Sie die Montagespule aus der USP-Verpackungsbox. Entfernen Sie alle Klebestreifen. Beachten Sie, dass das
Drahtende scharfkantig ist. Ziehen Sie etwas Signaldraht aus
der Montagespule heraus. Ziehen Sie die beiden Bremslaschen
etwas heraus.
Fädeln Sie nun den Signaldraht von unten durch die Pendelschutz/Sendereinheit. Führen Sie soviel Draht durch die beiden
Elemente, dass Sie die Montage des Dämpfers vor Ihrem Körper
durchführen können.
Schieben Sie anschließend die Brems-Laschen wieder in die
Montage spule zurück und legen Sie die Montagespule auf das
Kabinendach ab, ohne den Signaldraht zu knicken.
5
18
Entnehmen Sie einen Dämpfer aus der USP-Verpackungsbox.
Führen Sie den Draht, wie abgebildet, ca. 10 cm von innen
durch das Loch der einen Dämpferhälfte. Knicken Sie das Drahtende in einem Winkel > 90º um und legen Sie den Draht so,
dass er außen in der Nut und innen mittig auf der Dämpfer matte
liegt.
Der Signaldraht steht unter federnder Spannung und ist
scharfkantig. Bei Montagearbeiten an dem Signaldraht
können Sie sich verletzen. Schützen Sie Ihre Gesundheit.
Tragen Sie eine Schutzbrille und Schutzhandschuhe.
Aufzug-Positionssystem USP 30 / 100
6
Richten Sie den Signaldraht nochmals auf der Länge der Dämpfermatte mittig aus. Achten Sie darauf, dass der Draht gerade
aus dem Dämpfer herausläuft. Setzen Sie nun die zweite Dämpferhälfte, wie abgebildet, auf. Halten Sie die zusammengesetzten Dämpferhälften mit der Hand zusammen.
Führen Sie diesen Montageschritt sehr sorgfältig aus.
Eine Berührung von Dämpfergehäuse und Signal draht
kann zu einer Reflektion des Ultraschallsignales führen
und die Funktion des USP beeinträchtigen.
Stecken Sie den Dämpfer in den Dämpferhalter.
7
8
Verschrauben Sie die beiden Dämpferhälften im gesteckten
Zustand mit den mitgelieferten Schrauben.
Abrollen des Signaldrahtes
Nehmen Sie nun die Montagespule und halten Sie diese so,
dass der Draht leicht gespannt ist. Spulen Sie ihn eventuell von
Hand zurück auf die Spule.
Vergewissern Sie sich, dass die seitlichen Laschen an der
Montagespule etwas herausgezogen sind und der Draht
sich gerade und frei bei der anschließenden Fahrt in die
Schacht grube abrollen lässt�
Fahren Sie im Modus „Inspektionsfahrt“ in die Schachtgrube.
Achten Sie darauf, dass der Draht gerade und frei von der
Montagespule abrollt! Der Draht muss dabei immer unter leichter Spannung stehen. Er darf nicht über die Kante der Öffnung
gezogen oder gedehnt werden. Sollte für die Inspektionsfahrt
eine Zweihandbedienung notwendig sein, muss diese von einer
zweiten Person betätigt werden.
19
Aufzug-Positionssystem USP 30 / 100
Ablängen des Signaldrahtes
9
Verletzungsgefahr durch federnden Signaldraht!
Federspannung und scharfe Drahtenden können Sie verletzen.
Tragen Sie eine Schutzbrille!
Beenden Sie die Fahrt in der Schachtgrube. Spulen Sie
an schließend den Signaldraht von Hand soweit ab, dass
das Drahtende nach dem Durchtrennen auf dem Boden
der Schachtgrube liegt. Trennen Sie den Draht von der
Montagespule und lassen Sie ihn zwischen Aufzugkabine
und Schachtwand auf den Boden der Schachtgrube fallen.
Fahren Sie im Modus „Inspektionsfahrt“ soweit nach
oben, dass Sie anschließend die Schachtgrube betreten
können.
10
20
Montieren Sie in der Schachtgrube das zweite C-Profil mit den
Montagewinkeln an die Führungsschiene. Das C-Profil muss
ausserhalb des max. Verfahrweges der Aufzugkabine und anderer beweglicher Teile montiert werden.
Beachten Sie, dass Sie zwischen Schachtboden und C-Profil
einen Mindest abstand von ca. 80 cm lassen. Es muss später
gewährleistet sein, dass der untere Dämpfer frei am Signaldraht
hängen kann.
Aufzug-Positionssystem USP 30 / 100
11
12
Entnehmen Sie den Empfänger aus der USP-Verpackungsbox.
Montieren Sie den Empfänger mit den beigefügten Befestigungselementen an das C-Profil. Richten Sie ihn so aus, dass
der Signaldraht nach der Montage des Dämpfers lotrecht durch
den Empfänger verläuft.
Der Empfänger kann zum besseren Erkennen der LED’s
mit der Unterseite nach oben montiert werden.
Fädeln Sie den Draht von oben durch den Empfänger.
Verwenden Sie in diesem Fall unser Anschlusskabel der
Schutzart IP65, um eine Abdichtung des integrierten
Sub-D-Steckers zu gewährleisten.
Schließen Sie den 15-poligen Sub-D-Stecker an den
Empfänger an.
21
Aufzug-Positionssystem USP 30 / 100
13
14
Montieren Sie den Dämpfer an den Signaldraht wie bereits beschrieben. Befolgen Sie dabei die Montageschritte 5 und 6.
Beachten Sie bei der Montage, dass zwischen Dämpfer
und Empfänger ein Abstand von min. 15 cm besteht.
Richten Sie den Signaldraht auf der Länge der Dämpfermatte
mittig aus. Achten Sie darauf, dass der Draht gerade aus dem
Dämpfer herausläuft. Setzen Sie nun die zweite Dämpferhälfte,
wie abgebildet, auf. Halten Sie die zusammengesetzten Dämpferhälften mit der Hand zusammen.
Führen Sie diesen Montageschritt sehr sorgfältig aus.
Eine Berührung des Drahtes zwischen Dämpfergehäuse
und Signal draht kann zu einer Reflektion des Ultraschallsignales führen und die Funktion des USP beeinträchtigen.
Verschrauben Sie die beiden Dämpferhälften.
15
Der Dämpfer muss frei hängen!
Der Dämpfer darf den Boden nicht berühren. Aufgrund unterschiedlicher Ausdehungskoeffizienten zwischen dem Signaldraht und dem Gebäude sollte ein Mindestabstand von
ca. 15 cm zwischen Schachtboden und Dämpferunterkante gewährleistet sein.
Begeben Sie sich wieder auf das Dach der Aufzugkabine.
Fahren Sie im Modus „Inspektionsfahrt“ in den Schachtkopf.
Befestigen Sie das Montageblech an der Aufzugkabine. Das
Blech muss so befestigt werden, dass bei der nachfolgenden
Montage des Senders gewährleistet wird, dass der Signaldraht
mittig in der Senderspule positioniert ist.
22
Lösen Sie den Sender vom Pendelschutz.
Aufzug-Positionssystem USP 30 / 100
16
Befestigen Sie den Sender unten oder oben auf dem Montageblech. Richten Sie den Sender so aus, dass der Signaldraht
mittig in der Senderspule positioniert ist.
Schließen Sie den runden Stecker M12 an den Sender an und
legen Sie das Senderanschlusskabel im Kabinenklemmkasten
auf das Schleppkabel auf.
Die Pinbelegung der Stecker entnehmen Sie bitte den
technischen Daten.
23
Aufzug-Positionssystem USP 30 / 100
Kontrollfahrt
Fahren Sie im Modus „Inspektionsfahrt“ in die Schachtgrube. Prüfen Sie hierbei, ob der
Signal draht mittig in der Senderspule läuft. Der Signaldraht darf nicht am Gehäuse der
Spule schleifen oder diese berühren.
Sie können das System an den C-Profilen und an den Laschen nachjustieren. Prüfen Sie anschließend alle Einheiten auf festen Sitz. Die Einheiten dürfen nicht von beweglichen Teilen
berührt werden.
Das USP 30-System ist nun komplett montiert, für das USP 100-System müssen für
zusätzliche Referenzinformationen noch ein Korrektursensor sowie 5 Betätigungsmagnete montiert werden�
Weiter siehe Seite 25 !
Wartung
Das Aufzug-Positionssystem USP ist wartungsfrei� Wir empfehlen jedoch folgende Punkte
zu beachten:
• Führen Sie im Rahmen der allgemeinen Wartungsintervalle eine Kontroll fahrt durch. Prüfen Sie
hierbei, ob der Signaldraht mittig in der Senderspule läuft. Justieren Sie ggf. nach.
• Prüfen Sie alle Leitungen auf festen Sitz.
• Entfernen Sie grobe Verunreinigungen.
24
Aufzug-Positionssystem USP 30 / 100
17
Montage des Korrektursensors und
der Betätigungsmagnete für das
System USP 100
Montage des Korrektursensors
Der Korrektursensor arbeitet mit Hall-Elementen und gewährleistet beim USP 100 eine höhere Genauigkeit sowie
eine größere Förderhöhe.
Außerdem werden Längenänderungen des Schachtes,
z.B. durch Temperaturunterschiede oder Bausetzungen,
ausgeglichen.
Fahren Sie im Modus „Inspektionsfahrt” so auf eine Etagenhöhe, dass Sie vom Dach der Aufzugkabine problemlos durch die
geöffnete Etagentür auf die Etage gelangen können.
18
Bohren Sie 2 Befestigungslöcher (max. M4) in die rechte oder
linke Seite der Aufzugkabine, idealerweise oberhalb der Türmechanik an einem festen Element oder unterhalb der Türschwelle
der Kabine, und schrauben Sie den Korrektursensor, wie abgebildet, fest.
Achten Sie bei der Montage darauf, dass der Korrektursensor
nicht an einem beweglichen Teil der Türmechanik befestigt wird
oder diese behindert.
Verlegen Sie das Kabel über die Aufzugkabine und schließen Sie
es an der Klemmleiste des Schleppkabels an (siehe Anschlussplan auf Seite 28).
25
Aufzug-Positionssystem USP 30 / 100
Funktionsstörungen durch falsch
angebrachte Komponenten!
Achten Sie darauf, dass die Betätigungsmagnete so montiert werden,
dass weder der Korrektursensor
noch andere Teile der fahrenden
Aufzugkabine berührt werden.
Der Korrektursensor bekommt nur
Impulse, wenn alle Betätigungsmagnete in einer Flucht zum Sensor
montiert sind und die Maximalabstände eingehalten sind.
19
Montage der Betätigungsmagnete
Um optimale Korrekturwerte zu erhalten, sollten sie 5 Betätigungsmagnete über die Höhe möglichst gleich verteilt
im Aufzugschacht anbringen, d.h. bei einer Schachthöhe
von 10 Etagen ist alle 2 Etagen ein Betätigungsmagnet zu
montieren. Bei weniger als 5 Betätigungsmagneten nimmt
die Genauigkeit des Systems ab.
Begeben Sie sich mit den Betätigungsmagneten auf
das Dach der Aufzugkabine und fahren Sie im Modus
„Inspektionsfahrt” in den Schachtkopf.
Befestigen Sie die Betätigungsmagnete vorzugsweise an
Elementen, die fest mit der Schachttür verbunden sind (Kämfer
oder Türschwelle der Etagentüre). Beachten Sie dabei, dass der
Betätigungsmagnet nicht auf beweglichen Elementen sitzt und
so montiert wird, dass dieser exakt mit dem Korrektursensor
fluchtet.
20
Es muss sichergestellt sein, dass der Korrektursensor
mit einer Mindestgeschwindigkeit von 0,1 m/s an den
Betätigungsmagneten vorbeifährt, d.h. Betätigungsmagnete und Sensor dürfen bei Bündigkeit nicht gegenüberstehen. Zwischen Betätigungsmagnet und anderen
Magnetschaltern sollte ein Sicherheitsabstand von
min. 0,5 m eingehalten werden.
Jeder Betätigungsmagnet muss so montiert werden, dass ein
maximaler horizontaler Abstand von 20 mm zwischen Korrektursensor und Betätigungsmagnet nicht überschritten wird. Der
seitliche Versatz (vertikale Ebene) muss ² 10 mm betragen.
Fahren Sie im Modus „Inspektionsfahrt” nach unten und
montieren Sie die restlichen Betätigungsmagnete nach
dem gleichen Prinzip wie oben beschrieben an Stellen,
an denen die Aufzugkabine und damit auch der Korrektursensor häufig vorbeifahren.
26
Aufzug-Positionssystem USP 30 / 100
Initialisierungsfahrt mit dem System USP 100
Zur Ermittlung der Positionen der Korrekturmagneten ist eine Initialisierungsfahrt mit dem USP 100
erforderlich. Sie wird gemäß des unten aufgeführten Flussdiagramms durchgeführt.
Die Initialisierungsfahrt muss entweder im Schachtkopf oder in der Schachtgrube beginnen.
USP 100 in Betrieb nehmen
Betrieb mit
USP-PI?
nein
Betrieb an SSI
Schnittstelle
nein
Brücke zwischen Pin 9
und Pin 10 in der
Empfänger leitung entfernen
3 Sekunden warten
Initialisierungsfahrt im Modus „Inspektionsfahrt“ durchführen.
Die Initialisierung ist beendet, wenn alle Korrektursensorpunkte
(Betätigungsmagnete) 4 x überfahren wurden. Die fünfte Anfahrt
eines Sensorpunktes beendet die Initialisierungsfahrt.
ja
ja
LED am Empfänger blinkt gelb
Pin 9 und Pin 10 der
Empfänger leitung brücken
Jumper 1 am
USP-PI entfernen
Bei Betrieb an SSI Schnittstelle Brücke an
Pin 9 und 10 wieder entfernen,
bzw. bei asynchronem Betrieb Pin 9 und 10 wieder brücken.
Bei Betrieb mit USP-PI Jumper wieder stecken.
USP 100 aus- und wieder
Normaler Betriebszustand
LED am Empfänger erlischt�
Der Sender ist abgeschaltet, es werden keine
Positionsdaten mehr gesendet�
einschalten.
27
Aufzug-Positionssystem USP 30 / 100
Anschlussplan
USP 30
USP 100
Schachtkopf
USP Empfänger
Aufzugkabine
USP Sender
1 / 2Trigger
3 / 4 GND_Trigger
Korrektursensor
BN
1
2WH
3
BU
4
BK
Sub-D
15 pol.
2
Schaltschrank
X1
15
Sub-D
15 pol.
1
2
5
BU
11
BN
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
2(4)
15 Can high
14 SSI_Clock
13 SSI_Data
12 Reserved
11 Correction Sensor
10 Select SSI / RS 485
9 +24V
8 Can low
7 SSI_Clock
6 SSI_Data
5 GND
4 Reserved
3 Reserved
2 GND_Trigger
1Trigger
Verfügbare Systemvarianten
• USP 30 – M24BS
• USP 30 – M25GD
• USP 30 – M24BS/8
• USP 30 – CanOpen
M = Übertragungsrichtung: MSB First;
24 = Länge des Datenpaketes: 24 Bit;
25 = Länge des Datenpaketes: 25 Bit;
B = Code: Binär;
G = Code: Gray;
• USP 100 – M24BS
• USP 100 – M25GD
• USP 100 – M24BS/8
S = Anzahl der eingelesenen Datenpakete: Einfach (1x);
D = Anzahl der eingelesenen Datenpakete: Doppelt (2x);
/8 = Datenlänge beim asynchronen Protokoll 8 bit
• USP 100 – CanOpen
Die Varianten unterscheiden sich durch die Schnittstellenprotokolle im SSI-Format (s. technische Daten).
Weitere Schnittstellenprotokolle können auf Anfrage realisiert werden.
Bedeutung der LED-Zustandsanzeige
LED 1 LED 2 Referenz
Empfänger aus aus A
grün grün B
grün gelb D
grün rot E
grün gelb blinkend C
grün aus C
Sender gelb – –
Bedeutung / Betriebsmodus
Gerät ohne Betriebsspannung
Normaler Betriebsmodus, Gerät sendet Positionsdaten
Gerät versucht sich auf das Sendersignal zu synchronisieren
Signal fehlerhaft, Position konnte nicht festgestellt werden.
Jedes fehler hafte Signal schaltet die LED bis zum nächsten
korrekten Signal auf rot
Initialisierungsfahrt aktiv (nur USP 100)
Initialisierungsfahrt korrekt beendet, Aus- und Einschalten
notwendig (nur USP 100)
Normaler Betriebsmodus, Gerät sendet Ultraschallimpulse
28
Aufzug-Positionssystem USP 30 / 100
Technische Daten
Technische Daten USP 30 USP 100
Wiederholgenauigkeit unter
normalen Schachtverhältnissen: +/– 3 mm +/– 1 mm
Wiederholgenauigkeit
bei Kalibriertemperatur: +/– 1 mm +/– 1 mm
Umgebungstemperatur:
Maximale Förderhöhe: 30 m 130 m
Maximale Fördergeschwindigkeit: 2 m/s 8 m/s
Betriebsspannung: 24 VDC +15 % / –10 %
Nennstrom: 180 mA
Schutzart: IP40; IP54 mit USP-Empfängerkabel Standard IP65
Störaussendung:
Störfestigkeit: IEC 61000-6-2, EN 12016
Zulassungen:
Schutzklasse Gesamtsystem USP
–10 °C ... +50 °C –20 °C ... + 60 °C
Siehe auch unten stehende Tabelle ‚Schutzklasse Gesamtsystem USP‘
(Einbaulage des Steckers beachten.)
EN 50081-2, EN 12015
Empfängermontage Einbaulage Stecker USP USP Empfängerkabel
Standard
Kollmorgen
USP Empfängerkabel
Standard IP65
Standard IP65 UL
NEW
Böhnke + Partner
Weber Lifttechnik
Schachtkopf von unten IP43 IP54
Schachtgrube von unten
Schachtgrube von oben
IP43 IP54
IP40 IP54
29
Aufzug-Positionssystem USP 30 / 100
Schnittstellenprotokolle der
4 (bk) 3 (bl)
18
91
Varianten USP 30/100 –M24BS / –M25GD / –M24BS/8
Protokolle Pin 10 = 0 V Pin 10 = 24 V
(synchrone, serielle Schnittstelle) RS 422 (asynchrone, serielle Schnittstelle) RS 422
Datenlänge: – 8 Bit 9 Bit
Länge des Datenpaketes:
Lage der Daten: rechtsbündig rechtsbündig
Datensicherung: – No Parity
Wiederholrate: > 0,2 ms > 4 ms > 3 ms
Übertragungrate max. 250 kBaud 19,2 kBaud 38,4 kBaud
Datenrichtung: MSB first LSB first
24 Bit / 25 Bit 32 Bit
(3 Byte Positionsdaten + 1 Byte Diagnosedaten)
Anschluss Sender mit Stecker M12
1 (bn) 2 (wh)
Pin-Nr� Bezeichnung Typ Signal
1/2 Trigger Eingang
3/4 Trigger-Gnd – Masse des Triggersignals
Triggersignal / Spannungsversor gung Sender
Anschluss Empfänger mit Stecker
Sub-D, 15-polig
Pin-Nr� Bezeichnung Typ Signal
1 Trigger Ausgang Triggersignal / Spannungsversorgung Sender
2 Trigger-Gnd – Masse des Triggersignals
3 Reserviert
4 Reserviert
5 Gnd – Masse Versorgungsspannung/
Masse Korrektursensor *
6 Daten (B) / T
7 Takt (B) / R
8 CanOpen – Can low
9 Ub Eingang Versorgungsspannung 24 V
10 Select Eingang 0 V: synchron serielles Protokoll (SSI)
11 Korrektursensor Eingang Signal Korrektursensor *
12 Reserviert
13 Daten (A) / T
14 Takt (A) / R
15 CanOpen – Can high
* nur USP 100
Ausgang Asynchrones Datensignal/SSI-Datensignal
X
X
X
X
Eingang SSI-Taktsignal
24 V: asynchron serielles Protokoll
Ausgang asynchrones Datensignal/SSI-Datensignal
Eingang SSI-Taktsignal
5
30
Aufzug-Positionssystem USP 30 / 100
Anleitung zur Fehlersuche
bei der USP-Montage
Einleitung
Am USP-Empfänger sind zwei LED im Gehäuse eingelassen. Eine dieser LED kann die Farben
grün, gelb oder rot annehmen (Multicolor LED), wobei es sich um farbcodierte Fehlermeldungen
handelt. Mit der nachfolgenden Anleitung möchten wir eine Hilfe geben, um Ihnen – ausgehend
von unserer eigenen Erfahrung und durch die Praxiserfahrung unserer Kunden – die Fehler suche
zu erleichtern. Die Referenzen (A bis E) beziehen sich auf die Tabelle der LED Zustände auf Seite
28.
Spannungskontroll-LED (LED 1) (Seite 28 - Referenz A)
Die Spannungskontroll-LED muss immer grün leuchten. Sollte dies nicht der Fall sein, muss
die 24V Spannungsversorgung für den USP-Empfänger überprüft werden.
In der anschließenden Beschreibung betrachten wir ausschließlich die mehrfarbige LED 2.
Multicolor-LED (LED 2)
Die LED kann folgende Zustände haben:
• Grün, kurzzeitiges gelb und gelb blinkend ⇒ normale Betriebszustände
• Gelb und rot ⇒ Fehlerindikation
Normale Betriebszustände
grün (Seite 28 - Referenz B)
Der USP-Empfänger empfängt ein Ultraschallsignal. Er kann es einwandfrei lesen und in einen
absoluten Positionswert konvertieren. Dies ist der normale Betriebszustand.
gelb blinkend (nur USP 100) (Seite 28 - Referenz C)
Die Initialisierungsfahrt des USP 100-Empfängers wurde gestartet. Es liegt kein Fehler vor; es
handelt sich um einen normalen Zustand. Der Empfänger arbeitet und erfasst die Impulse des
Korrektursensors. Danach wird die LED nicht mehr leuchten, da die Initialisierungsfahrt des USP
100-Empfängers beendet wurde. Damit das USP seine Funktion aufnehmen kann, muss die Anlage anschließend aus- und wieder eingeschaltet werden.
Kurzzeitiges gelb (Seite 28 - Referenz D)
Nach dem Einschalten der Spannungsversorgung bestimmt der Empfänger die Position des
Senders. Hierbei leuchtet die LED kurz gelb. Sobald das erste Ultraschallsignal fehlerfrei
empfangen wird, schaltet die LED auf grün um. Dieser Vorgang geschieht innerhalb einer sehr
kurzen Zeit; deshalb ist das kurze gelbe Aufleuchten nach dem Einschalten normalerweise
nicht zu sehen.
31
Aufzug-Positionssystem USP 30 / 100
Fehlerindikation
gelb (Seite 28 - Referenz D)
Eine dauerhaft gelb leuchtende LED weist darauf hin, dass der USP-Empfänger entweder kein
oder ein zu schwaches Ultraschallsignal empfängt. Der Empfänger kann die Position des Senders nicht bestimmen und keinen Absolutwert generieren.
Mögliche Ursachen
• Knickstelle im Draht (ca. 90% aller Fälle)
• Kratzer am Draht
• Reflektionsstelle im Dämpfer
Bei allen drei Ursachen wird an der jeweiligen Stelle das Ultraschallsignal gedämpft bzw. verunreinigt oder reflektiert.
Aktion, Durchführung und Behebung
a) Draht auf Knickstellen und Kratzer überprüfen
Mit Inspektionsgeschwindigkeit auf dem Kabinendach durch den Schacht fahren, dabei optisch
und auch mit Daumen und Zeigefinger den Draht überprüfen, ob Knickstellen vorhanden sind.
Kleinere Knicke können mit der Hand ausgebessert werden, nur in seltenen Fällen muss der
Draht getauscht werden.
b) Dämpfer überprüfen
Ebenfalls kann es passieren, dass beim Einlegen des Drahtes in den Dämpfer der Draht unter
das Dämpfergehäuse geklemmt wird. In diesem Fall wird das noch nicht gedämpfte Signal wieder zurück in den Draht reflektiert; der Empfänger ist nicht in der Lage ein sauberes Signal zu
empfangen. Nachdem der Draht wie oben beschrieben überprüft wurde, sollten die Dämpfer
noch einmal geöffnet und die Lage des Drahtes zwischen den Gummistreifen überprüft werden.
Tipp
Der Draht hinterlässt Abdrücke im Gummi woran man erkennen kann, wie er gelegen hat.
32
Aufzug-Positionssystem USP 30 / 100
Fehlerindikation
rot (Seite 28 - Referenz E)
Der USP-Empfänger bekommt ein zu schwaches, ein gestörtes oder überhaupt kein Signal. Der
Empfänger kann die Position des Senders nicht bestimmen und keinen Absolutwert generieren.
Mögliche Ursachen
• Knickstelle im Draht
• Kratzer am Draht
• Triggersignal für den USP-Sender fehlt
• Sender defekt
• Empfänger defekt
Aktion, Durchführung und Behebung
• Draht auf Knickstellen und Kratzer überprüfen.
• Dämpfer überprüfen.
Folgen Sie bitte der Fehlerbeschreibung unter (gelb).
• Überprüfen Sie, ob die gelbe LED am Sender leuchtet.
Wenn die gelbe LED am Sender nicht leuchtet, bitte die Verdrahtung überprüfen.
Als Fehlerstellen kommen in Frage
• die Übergabe des Triggersignals im Steuerungsschaltschrank auf das Schleppkabel,
• das Schleppkabel selber
• die Übergabe des Triggersignals vom Schleppkabel auf die Sender-Anschlussleitung
(Klemmkasten auf der Kabine).
Tipp
Erfahrungsgemäß ist ein fehlerhaftes Gerät selten der Verursacher für diesen Fehler. Wenn Sie den Fehler bis hierhin nicht gefunden haben, tauschen Sie zuerst den
Empfänger und als letztes den Sender.
33
Aufzug-Positionssystem USP 30 / 100
Andere mögliche Fehlerursachen
a) Abstand Sender – Empfänger (Seite 28 - Referenz E)
In Einzelfällen kann es vorgekommen, dass bei Empfängermontagen im Schachtkopf eine rote
LED direkt nach dem Einschalten leuchtet, wenn die Kabine in der obersten Etage steht.
Hintergrund
Beim Einschalten des USP stellt der Empfänger zunächst die Position des Senders fest. Vom
Sender wird ein Ultraschallsignal ausgelöst, welches vom Empfänger aufgefangen wird.
Bei kurzen Abständen zwischen Sender und Empfänger kann es vorkommen, dass das Ultraschallsignal sowohl durch den Signaldraht als auch durch die Luft übertragen wird. Eine Synchronisation von Sender und Empfänger ist in diesem Falle nicht möglich. Dieser Effekt kann
auch durch die Umgebung beeinflusst werden.
Behebung
Um auf der sicheren Seite zu sein, empfehlen wir einen Mindestabstand von 80cm zwischen
Sender und Empfänger einzuhalten. Siehe hierzu auch die Hinweise auf Seite 7.
Tipp
Sinngemäß gilt dieses auch für Montagen in der Schachtgrube.
b) Elektromagnetische Verträglichkeit (EMV) (Seite 28 - Referenz B,E)
Wenn der Aufzug nicht fährt, leuchten am Empfänger beide LED grün. Sobald der Aufzug fährt,
schaltet die LED auf rot.
Hintergrund
Der USP-Empfänger ist im Inneren des Kunststoffgehäuses komplett abgeschirmt. Es handelt
sich um ein komplexes elektronisches Gerät, das durch starke externe magnetische Felder beeinflusst werden kann. Wenn in unmittelbarer Nähe zum Empfänger ein Gerät montiert ist, das
während seines Betriebes starke elektromagnetische Felder aufbaut, kann die Funktion des USP
stark beeinträchtigt werden. Hierbei kann es sich um Motoren, Frequenzregler, (Brems-) Chopper o.ä. handeln.
Behebung
Bei der Montage sollte ein ausreichend großer Abstand zwischen Aufzugskomponenten wie
Motor, Frequenzregler, (Brems-) Chopper o.ä. und dem USP-Empfänger eingehalten werden.
In Einzelfällen kann ein geerdetes Abschirmblech zwischen dem Empfänger und dem störenden
Gerät angebracht werden.
Tipp
Wenn Sie vor der Montage des USP Systems auf einen ausreichenden Abstand zu
anderen elektrischen Geräten achten, wird dieser Fehler nicht auftreten. Nachträglich
kann ein geerdetes Abschirmblech für Abhilfe sorgen.
34
Aufzug-Positionssystem USP 30 / 100
Abschließende Bemerkungen
zur Fehlersuche
Die statistische Auswertung der Reklamationen der USP-Anlagen zeigt, dass Fehler nur in
wenigen Fällen durch den USP-Empfänger oder den USP-Sender verursacht werden.
In den meisten Fällen handelt es sich um eine Addition von mehreren kleinen Knickstellen
im Signaldraht, die dazu führt, dass Signale im Empfänger nicht ausgewertet werden können.
Sollten trotz größter Sorgfalt bei der Montage Fehler im Draht auftreten, können diese in
vielen Fällen auch ohne das Auswechseln des Drahtes behoben werden. Es muss lediglich die potentielle Fehlerstelle lokalisiert und der Draht wieder gerade gebogen werden.
Nicht reproduzierbare Fehler sind häufig auf externe Einflüsse zurück zu führen, die die
elektromagnetische Verträglichkeit negativ beeinflussen.
35
Notizen
36
Elevator positioning system USP 30 / 100
Table of contents Page
Introduction 38
General information 38
Exclusion of liability 38
The manufacturer 38
Concerning your personal safety 39
System components 40
Functioning of the system 40
Appropriate use 40
Installation – an overview 41
Electromagnetic Compatibility (EMC) 42
Installation of the USP 42
Tools required for installation 42
Location 42
Preparations for installation 43
Installation of the receiver in the shaft head 43
Mounting the signal wire 45
Cutting the signal wire to length 46
Test drive 50
Maintenance 50
Mounting the signal wire 53
Cutting the signal wire to length 54
Test drive 58
Maintenance 58
Installation of the correction sensor and the actuating
magnets for the USP 100 system 59
Installation of the correction sensor 59
Installation of the actuating magnets 60
Initialisation drive with the USP 100 system 61
Circuit diagrams 62
Technical data 63
Trouble Shooting USP Installation 65
Other possible causes of failure 68
Final remarks for trouble shooting 69
Note 70
37
Elevator positioning system USP 30 / 100
Introduction
General information
The elevator positioning system USP was built to state of the art-technology and to generally
recognized safety-related technical standards currently applicable. These installation instructions
are to be followed by all persons working with the USP, in both, installation and maintenance.
It is extremely important that these installation instructions are made available at all times to the
relevant technicians, engineers or servicing and maintenance personnel.
The basis prerequisite for safe handling and trouble-free operation of this system is a sound
knowledge of the basic and special safety regulations concerning conveyor technology, and
elevators in particular.
The USP may only be used for its intended purpose. Note in particular that, no unauthorized
changes or additions may be made inside the USP or to individual components.
Exclusion of liability
The manufacturer is not liable with respect to the buyer of this product or to third parties for damage, loss, costs or work incurred as a result of accidents, misuse of the product, incorrect installation or illegal changes, repairs or additions. Claims under warranty are likewise excluded in such
cases.
The technical data is the latest available. The manufacturer accepts no liability arising from
printing errors, mistakes and changes.
The manufacturer
K. A. Schmersal GmbH & Co. KG
Industrielle Sicherheitsschaltsysteme
Möddinghofe 30
D - 42279 Wuppertal
Telefon +49 - (0)2 02 - 64 74-0
Telefax +49 - (0)2 02 - 64 74 - 1 00
E-Mail info@schmersal.com
Internet www.schmersal.com
If you need further copies of these operating instructions, you can obtain them from this address.
38
Elevator positioning system USP 30 / 100
Concerning your personal safety
These operating instructions provide you with important safety details and information
required for proper installation of the USP.
Carefully read through these operating instructions in full.
• Please refer to the current regulations.
• The mechanic must be familiar with the basic regulations concerning safety at work and accident prevention and have been suitably instructed in the handling of elevators.
• Before installing the USP system, secure the elevator to prevent it from being switched on accidentally by someone else. Put up a warning sign at each floor:
”Warning” Elevator out of operation. Service work!”
• Danger of falling! The doors for the elevator at each floor should be kept closed during the installation work. Block off the areas that constitute a risk.
• Take all suitable safety measures. Wear suitable work clothing, shoes, protective helmet and
gloves.
• The signal wire contains nickel. This can cause skin irritation in persons suffering from nickel
allergy. The end of the wire is sharp-edged. Protective gloves should be worn.
• The signal wire is spring-loaded. The signal wire could thus injure you during the installation
work. Take suitable precautions.
• The strong magnetic field of the actuating magnets could have influence on the function of
pacemakers. Never carry the magnets close by a pacemakter.
• Only use tools that are in perfect condition for both installation and servicing work.
• Only carry out the work when the elevator is in ”inspection travel” mode.
• Ensure that lift shaft is clear of all personnel during inspection travel.
39
Elevator positioning system USP 30 / 100
A
B
C
D
E
F
System components
A Dampers E Transmitter
B Receiver F Signal wire
C C-profiles G Swing protection
D Link
Additional components that are not illustrated:
1 Mounting device incl. signal wire,
4 mounting brackets with M8 screws, nuts and washers for
mounting of the c-profiles at the rail,
4 screws M6, nuts and washers for mounting of the receiver and
the swing protection at the c-profiles,
2 screws M4, wingnuts and washers for mounting of the
transmitter at the link,
1 correction sensor (only USP 100),
5 actuating magnets (only USP 100).
Functioning of the system
The absolute elevator positioning system USP is a non-contact
system to determine the position of the elevator cabin over a
travelling range of 30 meters (USP 30) or 130 meters (USP 100)
respectively.
Using a trigger pulse sent out from the receiver, the transmitter
triggers an ultrasound pulse within the signal wire. This pulse is
propagated within the wire in the direction of both the shaft pit
and the shaft head.
40
C
G
A
The incoming pulse is converted by the receivers – located in
either the shaft pit or the shaft head – into an electronic positioning value. This positioning value can be recalled by the control
unit at any time in the form of serial data. The evaluated mechanical pulse is then neutralized by the two dampers.
The additional components installed with the USP 100 are the
actuators and correction sensor that provide additional values
for exact position determination over longer travelling distances
and therefore equalize variances in shaft heights.
The USP can determine the exact position of the elevator cabin
at any time through this principle.
Appropriate use
The elevator positioning system USP is to be used exclusively
for position determination within vertical conveying and elevator
technology. Any other use shall be regarded as inappropriate.
The manufactuer shall have no liability whatsoever in the event
of inappropriate use. Appropriate use is defined as complying
with all the instructions given in these operating instructions.
Elevator positioning system USP 30 / 100
Installation – an overview
The elevator positioning system USP is installed in the shaft on
the guiding rail of the elevator cabin. The system primarily consists of the following components:
2 dampers, receiver, transmitter, signal wire and swing protection, as well as the correction sensor and the actuating magnets
for the system USP 100.
h
The C-profiles required for installation are mounted outside the
travel way of the elevator cabin. The link to mount the transmitter is attached to the elevator cabin.
Depending on where the machinery room for the elevator is located, the receiver can be located either in the shaft head or in
the shaft pit. In the example shown the machine room is located
in the shaft head. Therefore the receiver should be installed at
shaft head.
If the machinery room is in the shaft pit, this means that the
receiver should also be installed in the shaft pit and the swing
protection as a holder for the dampers in the shaft head.
The reason for the different arrangement of the system components is the wiring of the receiver. A less than optimum arrangement of the system components can mean that it becomes
necessary to draw the entire wiring along the whole length of
the shaft.
The signal wire running vertically through the system is used
to transfer the measuring signal. A damper element is attached
to each end of the signal wire. The signal wire is wound onto
mounting device for easier handling during the installation.
You must avoid bends or scratches of the signal wire. Only
apply the wire in an appropriate manner.
USP 30 USP 100
h
h
0,8 m 0,8 m
min
36 m 135 m
max
The correction sensor that has to be mounted in addition for
the USP 100 system is installed at the chamfer of the elevator
cabin, the associated actuators are fastened to the inner wall of
the shaft under the doors.
The USP 30 is designed for travel heights of up to 30 metres,
the USP 100 for travelling heights of up to 130 metres.
41
Elevator positioning system USP 30 / 100
Electromagnetic Compatibility (EMC)
We would like to point out that the USP receiver is an electronic
device which may be influenced by external magnetic fields.
You must avoid a close distances of units that may influence
the electromagnetic compliance of the receiver. These are
inverters, motors or others. You may contact us for further
information.
Electromagnetic compatibility of the USP according
IEC 61000-6-2 and EN 12016.
Danger of breakage!
Never install the upper and lower
system elements of the USP within
the area of the maximum possible
travel way of the elevator cabin, the
counterweight or the hydraulic ram!
If it is installed incorrectly, the USP
could be destroyed by the moving
elevator cabin.
Installation of the USP
Tools required for installation
• Side cutter
• Cross-head screwdriver
• Socket wrench and sockets, SW 10 + SW 13
Location
The location of the USP receiver should be chosen close to the
machine room or the lift controller.
Examples:
• If you have an hydraulic elevator with the machine room adja-
cent to the pit you should install the USP receiver in the pit.
• If you have a cable lift with a machine room at the shaft head
you should mount the USP receiver in the shaft head.
• If the application of the USP is in a machine room less lift you
should care that no other components like motors or inverters
will influence the electromagnetic compatibility.
42
As there are many possibilities to design a lift we cannot define
the optimal position for the installation in every case. Special
local conditions will require different mounting positions. Please
contact us for further information.
Elevator positioning system USP 30 / 100
1
Preparations for installation
Familiarise yourself with the elevator. Determine how and by
what means you can attach the link and the transmitter on the
elevator cabin. Check where the machinery room for the elevator is located.
All required system components are in the USP packing box.
Connection cables with plugs are available as an accessory.
Take the packing box and the above-listed tools onto the roof of
the elevator cabin.
The functioning of the UPS is not influenced by an installation in
the shaft head or pit. You may decide according to your space
available as described above. In this manual we will lead you
through both types of installation.
Installation of the receiver in the
shaft head
Travel in ”inspection travel” mode up to the shaft
head.
2
Attach the first C-profile to the guiding rail with the mounting
brackets. The C-profile must be installed outside the maximum
travel way of the elevator cabin or of any other moving parts.
Please make sure that no units like inverters or motors
which may cause electromagnetic compatibility problems
are not mounted closely to the USP receiver.
Ensure that you leave a minimum clearance of 45 cm
between the ceiling of the shaft and the C-profile. There
must be enough space at the C-profile so that it is possible to later attach the receiver and swing protection
respectively, plus the dampers.
Do not allow any parts to stick out from the middle of the
C-profile as installed vertically, since the signal wire will
be tensioned later.
Take the preassembled receiver / transmitter unit from the USP
packing box. Attach the receiver / transmitter unit to the
C-profile with the fasteners provided.
Align the unit in a way that the signal wire which is to be
installed vertically later can be guided downwards.Take the
mounting device from the USP packing box.
43
Elevator positioning system USP 30 / 100
3
Function errors due to kinks in
the signal wire!
Kinks in the freely suspended signal
wire can cause function errors in signal transmission. Handle the signal
wire with extreme care. Only kink
the wire when you install it in the
dampers.
Remove all strips of adhesive tape at the mounting device. Please observe that the end of the wire is sharp-edged.
Pull the signal wire slightly out of the coil. Carefully release the
breaking strap out of the coil.
Thread the signal wire from below, first through the transmitter
and then through the receiver. Guide sufficient wire through the
two elements so that you can carry out the installation of the
damper in front of you.
Push the links back into in the mounting device and put the
mounting device down on the elevator cabin roof without kinking the signal wire.
4
44
Take a damper from the USP packing box.
Guide the signal wire, as illustrated, about 10 cm from the inside through the hole of the one damper half. Kink the signal
wire in an angle > 90º and lay it on the outside groove and in the
middle on the damper.
The signal wire is spring-loaded and is sharp-edged.
Take suitable precautions. Wear protective glasses
and gloves.
Elevator positioning system USP 30 / 100
5
6
Align the signal wire centrally along the length of the damper
mat. Ensure that the wire runs straight out of the damper. Now
fix the second half of the damper, as illustrated. Hold the two
halves of the assembled damper together by hand.
Follow this installation step very carefully. Signal wire
and damper housing must not touch as this will result in
a reflection of the ultrasonic signal and will therefore influence the function of the USP.
Guide the signal wire back through the receiver / transmitter unit
and plug the damper into the receiver.
Now fix the two shells of the damper housing with the screws.
7
Mounting the signal wire
Take the mounting device and hold it in such a way that the wire
is slightly tensioned. Remind it manually, if necessary.
Ensure that the side links on the mounting device are pulled
outwards and the wire can be pulled out straight into the
shaft pit.
Travel in ”inspection travel” mode down to the shaft pit.
Ensure enough wire is pulled out straight and free from the
mounting device! It must always be under slight tension. It
must not be pulled or stretched over the edge of the opening.
If the controller requires a two-hand-operation for the inspection
ride, a second person must operate this bottom.
45
Elevator positioning system USP 30 / 100
Danger of injury from the signal
wire springing back!
The spring force and sharp
ends can cause injury.
Wear protective glasses!
8
Cutting the signal wire to length
Stop the travel at the shaft pit. First pull out the signal
wire by hand until the end of the wire touches the ground
on the shaft pit after it is cut off. Then cut the signal wire
at the mounting device and allow the wire to fall between
the elevator cabin and the shaft wall onto the ground.
Travel upwards in ”inspection travel” mode until you can
get into the shaft pit.
9
46
Now leave the roof of the cabin and go to the shaft pit.
Attach the second C-profile to the guiding rail with the mounting
brackets. The C-profile must be installed outside the maximum
travel way of the elevator cabin or of any other moving parts.
Ensure that you leave a minimum clearance of at least 80 cm
between the floor of the shaft and the C-profile. It is necessary
that the lower damper can hang freely from the signal wire.
Elevator positioning system USP 30 / 100
10
Take the swing protection from the USP packing box.
Attach the swing protection to the C-profile with the fasteners
provided. Align the swing protection so that the signal wire runs
vertically through the swing protection after installation of the
damper.
11
Please combine damper and signal wire. Follow steps 4 and 5.
Note in the installation, that there must be a clearance
of min. 15 cm between the damper and the swing
protection.
Align the signal wire centrally along the length of the damper
mat. Ensure that the wire runs straight out of the damper. Now
fix the second half of the damper, as illustrated. Hold the two
halves of the assembled damper together by hand.
Follow this installation step very carefully. Signal wire and
damper housing must not touch as this will result
in a reflection of the ultrasonic signal and will therefore
influence the function of the USP.
Fasten the two halves of the damper together, using the captive
screws.
47
Elevator positioning system USP 30 / 100
12
13
The dampers must hang freely!
The dampers must not be allowed to touch the ground. Ensure
there is a minimum clearance of 15 cm between the floor of the
shaft and the lower edge of the damper to allow for different coefficients of expansion of the signal wire and the building.
Return to the roof of the elevator cabin.
Travel in ”inspection travel” mode up to the shaft head.
Attach the link to the elevator cabin. The link must be fastened
so that it is possible to ensure that the signal wire is centred
in the transmitter coil during the subsequent installation of the
transmitter.
14
48
Remove the transmitter from the receiver.
Elevator positioning system USP 30 / 100
15
Mount the transmitter under or above the link. Align the transmitter so that the signal wire is centred in the transmitter coil.
16
Connect the 15-pin sub-D plug at the receiver, and the round
M12 plug to the transmitter and apply the cable of the sender
in the cabin terminal box to the trailing cable.
The technical data provides the pin assignment
of the plug.
49
Elevator positioning system USP 30 / 100
Test drive
Travel in ”inspection travel” mode down to the shaft pit. Check whether the signal wire is
centred in the transmitter coil. The signal wire must not touch the casing of the coil.
Adjust the system at the C-profiles and the links if required. Finally check that all the units
are firmly attached. The units must not be touched by moving parts.
The USP 30 system is now fully installed, but a correction sensor and up to 5 actuating
magnets to provide additional reference information must be installed for the system
USP 100.
Please continue at page 59 !
Maintenance
The elevator positioning system USP is maintenance-free. Nevertheless we recommend to
observe the following steps:
• Carry out a test drive as part of the general maintenance work. Check whether the signal wire
is centred in the middle of the transmitter coil. Adjust as necessary.
• Check that all wires and cables are firmly attached.
• Please remove severe dirt.Installation of the receiver in the shaft pit
50
Elevator positioning system USP 30 / 100
Installation of the receiver in the
1
2
shaft pit
Travel in ”inspection travel” mode up to the shaft head.
Attach the first C-profile to the guiding rail with the mounting
brackets. The C-profile must be installed outside the maximum
travel way of the elevator cabin or of any other moving parts.
Ensure that you leave a minimum clearance of 45 cm
between the ceiling of the shaft and the C-profile. There
must be enough space at the C-profile so that it is possible to later attach the swing protection respectively,
plus the dampers.
Do not allow any parts to stick out from the middle of the
C-profile as installed vertically, since the signal wire will
be tensioned later.
Take the preassembled receiver / transmitter unit from the USP
packing box. Unscrew the transmitter from the receiver.
Put the receiver back in the packing box and take out the swing
protection.
3
Attach the swing protection to the transmitter.
Attach the swing protection / transmitter unit to the C-profile
with the fastening elements provided. Align the unit such that
the signal wire that is to be installed vertically later can be tensioned downwards.
The swing protection is used as a damper holder in this
arrangement.
51
Elevator positioning system USP 30 / 100
4
Take the mounting device from the USP packing box.
Remove all strips of adhesive tape at the mounting device. Please observe that the end of the wire is sharp-edged.
Pull the signal wire slightly out of the coil. Carefully release the
breaking strap out of the coil.
Thread the signal wire from below, through the alignment
receiver/transmitter and then through the receiver. Guide
sufficient wire through the two elements so that you can
carry out the installation of the damper in front of you.
Push the links back into in the mounting device and put the
mounting device down on the elevator cabin roof without
kinking the signal wire.
Function errors due to kinks in
the signal wire!
Kinks in the freely suspended signal
wire can cause function errors in signal transmission. Handle the signal
wire with extreme care. Only kink
the wire when you install it in the
dampers.
5
Take a damper from the USP packing box.
Guide the signal wire, as illustrated, about 10 cm from the inside through the hole of the one damper half. Kink the signal
wire in an angle > 90º and lay it on the outside groove and in the
middle on the damper.
The signal wire is spring-loaded and is sharp-edged.
Take suitable precautions. Wear protective glasses and
gloves.
52
Elevator positioning system USP 30 / 100
6
Align the signal wire centrally along the length of the damper
mat. Ensure that the wire runs straight out of the damper. Now
fix the second half of the damper, as illustrated. Hold the two
halves of the assembled damper together by hand.
Follow this installation step very carefully. Signal wire and
damper housing must not touch as this will result
in a reflection of the ultrasonic signal and will therefore
influence the function of the USP.
Insert the damper into the retainer.
7
8
Attach the two halves of the damper, held together, with the captive screws provided.
Mounting the signal wire
Take the mounting device and hold it in such a way that the wire
is slightly tensioned. Remind it manually, if necessary.
Ensure that the side links on the mounting device are pulled
outwards and the wire can be pulled out straight into the
shaft pit.
Travel in ”inspection travel” mode down to the shaft pit.
Ensure enough wire is pulled out straight and free from the
mounting device! It must always be under slight tension. It
must not be pulled or stretched over the edge of the opening.
If the controller requires a two-hand-operation for the inspection
ride, a second person must operate this bottom.
53
Elevator positioning system USP 30 / 100
Cutting the signal wire to length
9
Danger of injury from the signal
wire springing back!
The spring force and sharp
ends can cause injury.
Wear protective glasses!
Stop the travel at the shaft pit. First pull out the signal
wire by hand until the end of the wire touches the ground
on the shaft pit after it is cut off. Then cut the signal wire
at the mounting device and allow the wire to fall
between the elevator cabin and the shaft wall onto the
ground.
Travel upwards in ”inspection travel” mode until you can
get into the shaft pit.
10
54
Attach the second C-profile to the guiding rail with the mounting
brackets. The C-profile must be installed outside the maximum
travel way of the elevator cabin or of any other moving parts.
Ensure that you leave a minimum clearance of at least 80 cm
between the floor of the shaft and the C-profile. It is necessary
that the lower damper can hang freely from the signal wire.
Elevator positioning system USP 30 / 100
11
12
Take the receiver from the USP packing box.
Attach the receiver to the C-profile with the fasteners provided.
Align the receiver so that the signal wire runs vertically through
the receiver after installation of the damper.
In order to ease the identification of the LED’s you may
install the receiver upside down.
Guide the wire from top to the receiver.
In this case you are well advised to apply the cable with
the protection class IP65 in order to guarantee a sealing
of the integrated Sub-D-plug.
Connect the 15-pole Sub-D-plug to the receiver.
55
Elevator positioning system USP 30 / 100
Please combine damper and signal wire. Follow steps 4 and 5.
13
14
Note in the installation, that there must be a clearance of
min. 15 cm between the damper and the receiver.
Align the signal wire centrally along the length of the damper
mat. Ensure that the wire runs straight out of the damper. Now
fix the second half of the damper, as illustrated. Hold the two
halves of the assembled damper together by hand.
Follow this installation step very carefully. Signal wire and
damper housing must not touch as this will result
in a reflection of the ultrasonic signal and will therefore
influence the function of the USP.
Fasten the two halves of the damper together.
The dampers must hang freely!
The dampers must not be allowed to touch the ground. Ensure
there is a minimum clearance of 15 cm between the floor of the
shaft and the lower edge of the damper to allow for different coefficients of expansion of the signal wire and the building.
15
56
Return to the roof of the elevator cabin.
Travel in ”inspection travel” mode up to the shaft head.
Attach the link to the elevator cabin. The link must be fastened
so that it is possible to ensure that the signal wire is centred
in the transmitter coil during the subsequent installation of the
transmitter.
Remove the transmitter from the receiver.
Elevator positioning system USP 30 / 100
16
Fix the sender from top or bottom to the retainer. Adjust the
sender in a way that the signal wire finds its way to the middle
of the sender coil.
Connect the round M-12-plug to the sender and apply the sender wire in the termination box to the trailing cable.
The technical data provides the pin assignment
of the plug.
57
Elevator positioning system USP 30 / 100
Test drive
Travel in ”inspection travel” mode down to the shaft pit. Check whether the signal wire is
centred in the transmitter coil. The signal wire must not touch the casing of the coil.
Adjust the system at the C-profiles and the links if required. Finally check that all the units
are firmly attached. The units must not be touched by moving parts.
The USP 30 system is now fully installed, but a correction sensor and up to 5 actuating
magnets to provide additional reference information must be installed for the system
USP 100.
Please continue at page 59 !
Maintenance
The elevator positioning system USP is maintenance-free. Nevertheless we recommend to
observe the following steps:
• Carry out a test drive as part of the general maintenance work. Check whether the signal wire
is centred in the middle of the transmitter coil. Adjust as necessary.
• Check that all wires and cables are firmly attached.
• Please remove severe dirt.
58
Elevator positioning system USP 30 / 100
17
Installation of the correction sensor
and the actuating magnets for the
USP 100 system
Installation of the correction sensor
The correction sensor is designed as a Hall sensor and
guarantees a higher precision and a greater travel height
for the USP 100. Additionally differences in the length of
the shaft caused by temperature changes or the settlement of the building will be equalized.
Travel up in ”inspection travel” mode so that you can get from
the roof of the elevator cabin to the floor through the open
elevator door.
18
Drill two fastening holes (max. M4) in the right-hand or left-hand
side of the elevator cabin, ideally above the door mechanism
at a fixed element or underneath the threshold of the elevator
cabin, and attach the correction sensor with screws, as illustrated.
Ensure during the installation that the correction sensor is not
attached to a moving part of the door mechanism and clear of
any moving parts.
Lay the cable in place over the elevator cabin and connect it to
the terminal strip of the travelling cable (see the connection diagram on page 60).
59
Elevator positioning system USP 30 / 100
Functional errors due to incorrectly installed components!
Ensure that the actuating magnets
are installed correctly so that neither the correction sensor nor any
other parts can be touched by the
moving elevator cabin.
The correction sensor only receives
pulses, if all actuating magnets are
installed in alignment with the sensor and the maximum distances are
observed.
Installation of the actuating magnets
In order to achieve optimum correction values, you
should distribute 5 actuating magnets equally along the
shaft, i.e., if the shaft extends over 10 floors, then an actuation magnet should be installed at every second floor.
If less than 5 actuating magnets are used the accuracy of
the system decreases.
Go onto the roof of the elevator cabin with the actuating
magnets and travel in ”inspection travel” mode up to the
shaft head.
19
20
View from
top
It is advisable to attach the actuating magnets to elements
that are firmly fixed to the shaft door (chamfer or threshold of
the floor). Ensure that the actuation magnet is not located on a
moving part and is installed so that it aligns precisely with the
correction sensor.
It has to be ensured, that the correction sensor drives by
the actuating magnet with a minimum speed of 0.1 m/s.
The correction sensor and the actuating magnets should
not be facing each other at the levelling position. Between the actuating magnet and other magnet switches
should be a safety distance of min. 0.5 m.
Each actuation magnet must be installed so that there is a maximum horizontal clearance of 20 mm between the correction sensor and the actuation magnet. This figure may not be exceeded.
The sideways offset (vertical level) must be less than 10 mm.
60
Travel down in ”inspection travel” mode and install the
remaining actuating magnets on the same principle as
described above at points where the elevator cabin with
the correction sensor travel and pass frequently.
Elevator positioning system USP 30 / 100
Initialisation drive with the USP 100 system
Initialisation drive with the USP 100 is necessary in order to determine the levelling values at the individual
floors. The levelling values determined in this way are transferred to the elevator control unit.
The teach-in drive is carried out according to the flowchart below.
The initialisation drive has to be started either in the shaft head or in the shaft pit.
Putting the USP 100 into operation
Operation with
USP-PI?
no
Operation with
SSI Interface
no
Remove bridge between
pin 9 and pin 10 of
the receiver cable
Wait 3 seconds
Carry out the initialisation drive in the ”inspection travel” mode.
Initialisation drive is finished, when all correction sensor points
(actuating magnets) have been passed four times. The initialisation
drive ends once a sensor point has been passed for the fifth time.
yes
yes
LED at receiver flashes yellow
Remove jumper 1
Bridge pin 9 and pin 10
of the receiver cable
at the USP-PI
At operation with SSI Interface remove bridge between pin 9
and 10 again. At asynchronous mode bridge pin 9 and 10 again.
At operation with USP-PI plug in jumper.
Switch USP 100 off and on
Normal operating state
LED at receiver goes out.
The transmitter is switched off, no more
positioning data can be determined.
again.
61
Elevator positioning system USP 30 / 100
Circuit diagrams
USP 30
USP 100
Shaft pit / head
USP Receiver
Car
USP Transmitter
1 / 2Trigger
3 / 4 GND_Trigger
Correction
sensor
BN
1
2WH
3
BU
4
BK
Sub-D
15 pol.
2
Control cabinet
X1
15
Sub-D
15 pol.
1
2
5
BU
11
BN
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
2(4)
15 Can high
14 SSI_Clock
13 SSI_Data
12 Reserved
11 Correction Sensor
10 Select SSI / RS 485
9 +24V
8 Can low
7 SSI_Clock
6 SSI_Data
5 GND
4 Reserved
3 Reserved
2 GND_Trigger
1Trigger
Available system variants
• USP 30 – M24BS
• USP 30 – M25GD
• USP 30 – M24BS/8
• USP 30 – CanOpen
• USP 100 – M24BS
• USP 100 – M25GD
• USP 100 – M24BS/8
• USP 100 – CanOpen
The differences of the variants are SSI formats, that are transmitted via the interface (see technical data).
Further interface protocols are possible on request.
M = direction of transmission: MSB first;
24 = length of data package: 24 Bit;
25 = length of data package: 25 Bit;
B = code: binary;
G = code: Gray;
S = number of read-in data packages: single (1x);
D = number of read-in data packages: double (2x);
/8 = datasize at asynchronous protocol 8 bit
LED status indication
LED 1 LED 2 Reference
Receiver off off A
green green B
green yellow D
green red E
green yellow flashing C
green off C
Transmitter yellow – –
Signification / operation mode
power failure
standard operation, device transmits position data
synchronization on the transmitter signal
faulty signal, no position data, LED remains red until the
next correct signal
initialisation drive active (only USP 100)
initialisation drive finished correctly, switch power on and
off (only USP 100)
standard operation, device transmits ultrasonic impulses
62
Elevator positioning system USP 30 / 100
Technical data
Technical data USP 30 USP 100
Repeatability under
normal shaft conditions: +/– 3 mm +/– 1 mm
Repeatability at calibration
temperature: +/– 1 mm +/– 1 mm
Ambient temperature:
Maximum travel height: 30 m 130 m
Maximum travel velocity: 2 m/s 8 m/s
Operating voltage: 24 VDC +15 % / –10 %
Rated current: 180 mA
Protection class:
EMC emission:
EMC immunity: IEC 61000-6-2, EN 12016
Approvals:
USP overall system protection class
location of receiver position of socket USP receiver cable
–10 °C ... +50 °C –20 °C ... + 60 °C
IP40; IP54 with USP-receiver cable IP65.
Please see table “USP overall system protection class” below.
(beware installation position of the SUB-D plug)
EN 50081-2, EN 12015
USP receiver cable
Standard
Kollmorgen
NEW
Böhnke + Partner
Weber Lifttechnik
Standard IP65
Standard IP65 UL
shaft head bottom
shaft pit bottom IP43 IP54
shaft pit top IP40 IP54
IP43 IP54
63
Elevator positioning system USP 30 / 100
Interface protocols of
4 (bk) 3 (bl)
18
91
variants USP 30/100 –M24BS / –M24GD / –M24BS
Protocol Pin 10 = 0 V Pin 10 = 24 V
(synchronous, serial interface) RS 422 (asynchronous, serial interface) RS 422
Datasize: – 8 Bit 9 Bit
Length of data package:
Position of data: right justified right justified
Data securing: – no Parity
Repetition rate: > 0,2 ms > 4 ms > 3 ms
Transfer rate max. 250 kBaud 19,2 kBaud 38,4 kBaud
Direction of data: MSB first LSB first
24 Bit / 25 Bit 32 Bit
(3 Byte positioning data + 1 Byte diagnostic data)
Connection Transmitter
with Connector M12
Pin-no. description type signal
1/2 trigger input trigger signal /power supply transmitter
3/4 trigger-Gnd – ground of trigger signal
1 (bn) 2 (wh)
Connection Receiver
with Connector Sub-D, 15-pole
Pin-no. description type signal
1 trigger output trigger signal / power supply transmitter
2 trigger-Gnd – ground of trigger signal
3 reserved
4 reserved
5 Gnd – ground of power supply/
ground of correction sensor *
6 Data (B) / T
7 CLK (B) / R
8 CanOpen – Can low
9 U
10 Select input 0 V: synchronous serial protocol (SSI)
11 correction sensor input signal correction sensor *
12 reserved
13 Data (A) / T
14 CLK (A) / R
15 CanOpen – Can high
* only USP 100
b
output asynchronous data signal/SSI data signal
X
X
X
X
input SSI-CLK signal
input power supply 24 V
24 V: asynchronous serial protocol
output asynchronous data signal/SSI-data signal
input SSI-CLK signal
5
64
Elevator positioning system USP 30 / 100
Trouble Shooting USP Installation
The USP receiver comes with two LED’s in its housing. One of these LED’s may show a green,
yellow or red colour (multicolour LED). These colours are codes for different troubles. With this
manual we want to help you to use our experience and the experiences of our clients. The references (A to E) relate to the table of the LED indication on page 28.
Voltage Control LED (LED 1) (page 62 - Reference A)
The voltage control LED must always show a green light. If it does not, you should check the
24 Volt power supply for the USP receiver.
In the following chapter we will concentrate on the multicolour LED (2).
Multicolour LED (LED 2)
This LED may show
• green, short yellow and flashing yellow ⇒ normal operation modus
• yellow and red ⇒ indication of trouble
Normal operation mode
Green (page 62 - Reference B)
The USP receiver receives a clear ultrasonic signal. It can read this signal and can convert it into
an absolute position value. This is the normal operation mode.
Flashing yellow (only USP 100) (page 62 - Reference C)
The initial ride of the USP 100 receiver has started. There is no failure as this is a normal condition. The receiver is busy to receive the impulses of the correction sensor. After completion the
LED will show no light. In order to allow a normal operation after start up, you need to switch the
unit off and on again.
Short Yellow (page 62 - Reference D)
After you switch on the power supply the receiver will define the position of the sender. During
this very short interval the LED shows a yellow light. As soon as the first ultrasonic signal is received without problem the LED will switch to green. As this interval is very short, you may not
even recognize the yellow light.
65
Elevator positioning system USP 30 / 100
Trouble Indication
Yellow (page 62 - Reference D)
A permanent yellow light indicates either no or a weak ultrasonic signal. The receiver can either
identify no position at all of the sender or it cannot generate any absolute value.
Possible Causes
• Sharp bends in the wire (ca. 90% of all causes)
• Scratches of the wire
• Reflections in the damper
All the above types of failures will reduce, contaminate or reflect the ultrasonic signal.
Action, execution and relieve
a) Inspection of wire: bends or scratches
Ride through the shaft on the cabin top with inspection pace and inspect the wire ptically
and manually with your eyes and fingers for bends or scratches. Fix small bends manually;
only in few cases you need to change the wire.
b) Inspection of damper
It may be the case that the wire is fixed between the shells of the damper housing. In this
case the not absorbed signal will be reflected back into the wire and the receiver will not receive a clear signal. After you have checked the wire in the above way, you should open the
damper housing and check the position of the wire between the rubber shells.
Hint:
The wire will leave marks in the rubber; by this you can identify its former position.
66
Elevator positioning system USP 30 / 100
Trouble Indication
Red (page 62 - Reference E)
The receiver can either indicate no position of the sender, it cannot generate any absolute value
or it does not receive any signal at all.
Possible Causes
• Sharp bends in the wire (ca. 90% of all causes)
• Scratches of the wire
• Missing trigger signal for the USP sender
• Failure of sender
• Failure of receiver
Action, execution and relieve
• Inspection of wire: bends or scratches
• Inspection of damper
Follow the trouble shooting procedure yellow.
Check if the yellow LED of the sender is on.
If the yellow LED does not give a signal, you should inspect the connection of the wiring.
Possible causes for these failures are:
• The transit of the trigger signal to the trailing cable in the termination box.
• The trailing cable itself
• The application of the trigger signal from the trailing cable to the connection wire
(termination box of the car)
Hint:
We have learnt that the malfunctioning of the USP unit is hardly ever the reason for
failures. However, if you have not yet found the cause of trouble you should first part
exchange the receiver and at last the sender.
67
Elevator positioning system USP 30 / 100
Other possible causes of failure
a) Distance sender-receiver (page 62 - Reference E)
If the receiver is installed in the shaft head you may see a red LED in some cases after the initial
power supply if the cabin is in top position.
Background
When you switch on the USP the receiver will identify the position of the sender. The sender will
activate an ultrasonic signal which will be received by the receiver. If you have a short distance
between sender and receiver, the ultrasonic signal will be transmitted by air and by wire. In this
case sender and receiver cannot synchronise themselves. This effect can be influenced by the
environment.
Relieve
To be on the safe side we recommend a minimum distance of 80 cm between receiver and sender. Please apply the advice given on page 39.
Hint:
This is true in the same sense for installations in the shaft pit.
b) Electromagnetic Compatibility (EMC) (page 62 - Reference B,E)
As long as the car does not move, both LED’s show a green light. As soon as the car moves,
you see a red light.
Background
The USP receiver comes with a completely protected plastic housing. However, it is a complex
electronic device which may be influenced by strong magnetic fields. If any other unit which
may generate strong fields is installed close to the USP system its function may be influenced.
This could be motors, inverters or choppers.
Relieve
You should care for a sufficient distance between lift components like motors, inverters, choppers to the USP receiver. In some cases a metal sheet with a ground connection between the
components may help.
Hint:
If you care for a sufficient distance between the devices during installation this trouble
will not occur. After installation the grounded metal sheet will help.
68
Elevator positioning system USP 30 / 100
Final remarks for trouble shooting
Statistical exploitation of failure figures shows clearly that failures are rarely caused by the
USP sender or receiver.
Usually the sum of several bents in the signal wire will result in the fact that the signals cannot
be read correctly in the receiver. Even the most careful installation of the wire will occasionally
lead to problems of the wire. However, usually you do not need to change the wire as bends can
be removed manually in most cases.
Failures which cannot be re-produced are usually caused by external factors which influence the
electromagnetic compatibility.
69
Note
70
K. A. Schmersal GmbH & Co. KG
Industrielle Sicherheitsschaltsysteme
Möddinghofe 30
D - 42279 Wuppertal
Postfach 24 02 63
D - 42232 Wuppertal
Telefon +49 - (0)2 02 - 64 74 - 0
Telefax +49 - (0)2 02 - 64 74 - 100
E-Mail info@schmersal.com
Internet www.schmersal.com
1.000 / L+W / 03.2013 / Teile-Nr. 101163293 / BZ-Nr. 700 00-34V900 / Ausgabe F
Loading...
