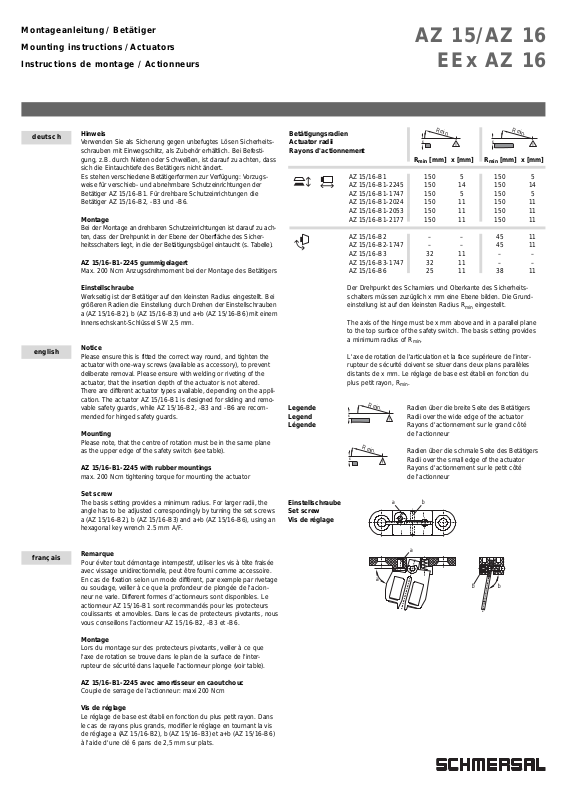

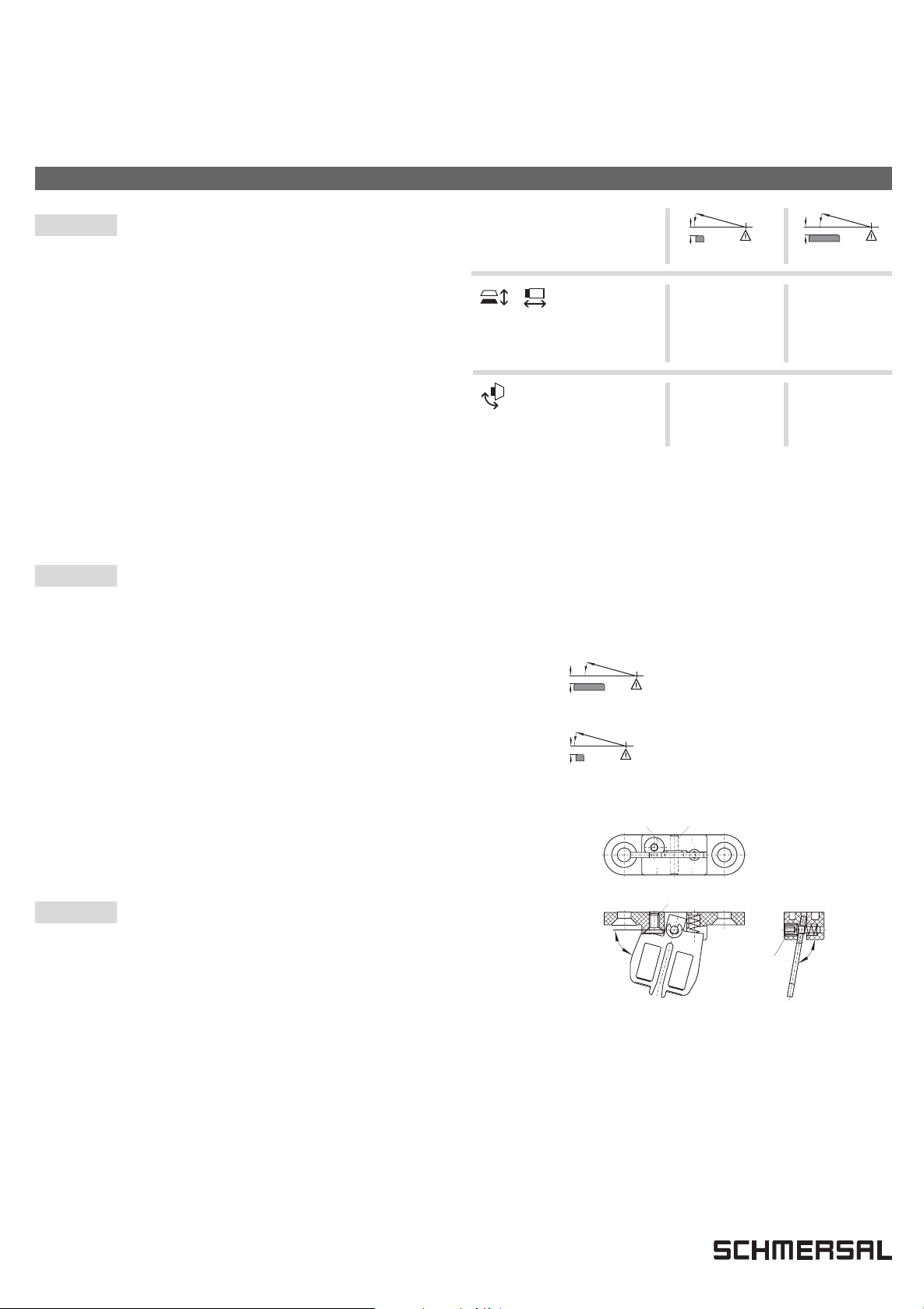

Page 1

Montageanleitung / Betätiger

Rmin.

Mounting instructions / Actuators

AZ 15/AZ 16

Instructions de montage / Actionneurs

deutsch

english

Hinweis

Verwenden Sie als Sicherung gegen unbefugtes Lösen Sicherheitsschrauben mit Einwegschlitz, als Zubehör erhältlich. Bei Befestigung, z.B. durch Nieten oder Schweißen, ist darauf zu achten, dass sich die Eintauchtiefe des Betätigers nicht ändert. Es stehen verschiedene Betätigerformen zur Verfügung: Vorzugsweise für verschieb- und abnehmbare Schutzeinrichtungen der Betätiger AZ 15/16-B1. Für drehbare Schutzeinrichtungen die Betätiger AZ 15/16-B2, -B3 und -B6.

Montage

Bei der Montage an drehbaren Schutzeinrichtungen ist darauf zu achten, dass der Drehpunkt in der Ebene der Oberfläche des Sicherheitsschalters liegt, in die der Betätigungsbügel eintaucht (s. Tabelle).

AZ 15/16-B1-2245 gummigelagert

Max. 200 Ncm Anzugsdrehmoment bei der Montage des Betätigers

Einstellschraube

Werkseitig ist der Betätiger auf den kleinsten Radius eingestellt. Bei größeren Radien die Einstellung durch Drehen der Einstellschrauben a (AZ 15/16-B2), b (AZ 15/16-B3) und a+b (AZ 15/16-B6) mit einem Innensechskant-Schlüssel SW 2,5 mm.

Notice

Please ensure this is fitted the correct way round, and tighten the actuator with one-way screws (available as accessory), to prevent deliberate removal. Please ensure with welding or riveting of the actuator, that the insertion depth of the actuator is not altered. There are different actuator types available, depending on the application. The actuator AZ 15/16-B1 is designed for sliding and removable safety guards, while AZ 15/16-B2, -B3 and -B6 are recommended for hinged safety guards.

Mounting

Please note, that the centre of rotation must be in the same plane as the upper edge of the safety switch (see table).

AZ 15/16-B1-2245 with rubber mountings

max. 200 Ncm tightening torque for mounting the actuator

Betätigungsradien Actuator radii Rayons d'actionnement

AZ 15/16-B1 150 5 150 5 AZ 15/16-B1-2245 150 14 150 14 AZ 15/16-B1-1747 150 5 150 5 AZ 15/16-B1-2024 150 11 150 11 AZ 15/16-B1-2053 150 11 150 11 AZ 15/16-B1-2177 150 11 150 11

AZ 15/16-B2 – – 45 11 AZ 15/16-B2-1747 – – 45 11 AZ 15/16-B3 32 11 – – AZ 15/16-B3-1747 32 11 – – AZ 15/16-B6 25 11 38 11

Der Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters müssen zuzüglich x mm eine Ebene bilden. Die Grundeinstellung ist auf den kleinsten Radius R

The axis of the hinge must be x mm above and in a parallel plane to the top surface of the safety switch. The basis setting provides a minimum radius of R

L'axe de rotation de l'articulation et la face supérieure de l’interrupteur de sécurité doivent se situer dans deux plans parallèles distants de x mm. Le réglage de base est établi en fonction du plus petit rayon, R

Legende Legend Légende

EEx AZ 16

[mm] x [mm] R

min

Radien über die breite Seite des Betätigers Radii over the wide edge of the actuator Rayons d'actionnement sur le grand côté de l'actionneur

Radien über die schmale Seite des Betätigers Radii over the small edge of the actuator Rayons d'actionnement sur le petit côté de l'actionneur

min

eingestellt.

[mm] x [mm]

Set screw

The basis setting provides a minimum radius. For larger radii, the angle has to be adjusted correspondingly by turning the set screws a (AZ 15/16-B2), b (AZ 15/16-B3) and a+b (AZ 15/16-B6), using an hexagonal key wrench 2.5 mm A/F.

français

Remarque

Pour éviter tout démontage intempestif, utiliser les vis à tête fraisée avec vissage unidirectionnelle, peut être fourni comme accessoire. En cas de fixation selon un mode différent, par exemple par rivetage ou soudage, veiller à ce que la profondeur de plongée de l'acionneur ne varie. Different formes d’actionneurs sont disponibles. Le actionneur AZ 15/16-B1 sont recommandés pour les protecteurs coulissants et amovibles. Dans le cas de protecteurs pivotants, nous vous conseillons l’actionneur AZ 15/16-B2, -B3 et -B6.

Montage

Lors du montage sur des protecteurs pivotants, veiller à ce que l'axe de rotation se trouve dans le plan de la surface de l'interrupteur de sécurité dans laquelle l'actionneur plonge (voir table).

AZ 15/16-B1-2245 avec amortisseur en caoutchouc

Couple de serrage de l'actionneur: maxi 200 Ncm

Vis de réglage

Le réglage de base est établi en fonction du plus petit rayon. Dans le cas de rayons plus grands, modifier le réglage en tournant la vis de réglage a (AZ 15/16-B2), b (AZ 15/16-B3) et a+b (AZ 15/16-B6) à l'aide d'une clé 6 pans de 2,5 mm sur plats.

Einstellschraube Set screw Vis de réglage

Page 2

Istruzioni di montaggio / Attuatori

Rmin.

Instrucciones de montaje / Actuadores

AZ 15/AZ 16

EEx AZ 16

italiano

español

Avvertenza

Per evitare uno smontaggio non autorizzato o manomissioni utilizzare viti di sicurezza con intaglio antisvitamento, disponibili come accessori. Durante il fissaggio, ad esempio mediante rivetti o saldatura, assicurarsi che la profondità di inserimento dell'attuatore non venga alterata. Sono disponibili diversi tipi di attuatori: per protezioni scorrevoli e amovibili è da preferirsi l'attuatore AZ 15/16-B1, per protezioni a cerniera gli attuatori AZ 15/16-B2, -B3 e -B6.

Montaggio

In caso di montaggio su protezioni a cerniera assicurarsi che il fulcro si trovi sullo stesso piano della superficie dell'interruttore di sicurezza nel quale la leva di azionamento affonda (vedi tabella).

AZ 15/16-B1-2245 su gomma

Coppia di serraggio per il montaggio dell'attuatore max. 200 Ncm

Vite di regolazione

L'attuatore è tarato sul raggio minimo. Per raggi maggiori modificare la taratura agendo sulle viti di regolazione „a“ (AZ 15/16-B2), „b“ (AZ 15/16-B3) e „a+b“ (AZ 15/16-B6) con una chiave a brugola da 2,5 mm.

Observaciones

Con el fin de evitar el desmontaje indebido, utilizar los tornillos de cabeza fresada, que solo permiten su accionamiento en un solo sentido, disponibles bajo demanda. En caso de fijación con un sistema distinto, remachado, o soldado, hay que procurar mantener la profundidad de penetración original. Existen distintas formas de actuadores disponibles. Los actuadores AZ 15/16 – B1 se recomiendan en puertas deslizantes o desmontables. En caso de puertas pivotantes, se recomiendan los AZ 15/16-B2,-B3, y -B6.

Raggi d'azionamento Radios de accionamiento

AZ 15/16-B1 150 5 150 5 AZ 15/16-B1-2245 150 14 150 14 AZ 15/16-B1-1747 150 5 150 5 AZ 15/16-B1-2024 150 11 150 11 AZ 15/16-B1-2053 150 11 150 11 AZ 15/16-B1-2177 150 11 150 11

AZ 15/16-B2 – – 45 11 AZ 15/16-B2-1747 – – 45 11 AZ 15/16-B3 32 11 – – AZ 15/16-B3-1747 32 11 – – AZ 15/16-B6 25 11 38 11

Il fulcro della cerniera e il bordo superiore dell'interruttore di sicurezza devono essere su due piani paralleli distanti fra loro x mm. Al montaggio la taratura è fissata sul raggio minimo R

El eje de giro de la bisagra, y la cara superior del interruptor de seguridad deben situarse en dos planos paralelos, separados por x mm. El reglaje de base viene establecido en función del radio mínimo, R

Legenda Leyenda

[mm] x [mm] R

min

Raggi sul lato lungo dell'attuatore Radios de accionamiento en el lado mayor del actuador

[mm] x [mm]

min

Montaje

Al montarse en puertas pivotantes, se debe tener en cuenta que el eje de giro debe estar en el plano de la superficie del interruptor de seguridad en la que éste penetre. (Ver tabla).

AZ 15/16-B1-2245 con amortiguadores de goma

Par de apriete máximo del actuador: 200 Ncm

Tornillo de regulación

La regulación básica se establece en función del radio mínimo. En caso de radios mayores, debe modificarse la regulación por medio del tornillo de regulación „a“ (AZ 15/16-B2), „b“ (AZ 15/16-B3), y „a + b“ (AZ 15/16-B6) mediante una llave hexagonal de 2,5 mm entre caras.

Raggi sul lato corto dell'attuatore Radios de accionamiento en el lado menor del actuador

Vite di regolazione Tornillo de regulación

K.A.Schmersal GmbH Industrielle Sicherheitsschaltsysteme

x.000 / v.A. / 05.02 /Ident-Nr. 5122213000 / BZ 50094-111.00 / Ausgabe C

Möddinghofe 30, D-42279 Wuppertal Postfach 24 02 63, D-42232 Wuppertal

Telefon +49-(0)202 -6474-0 Telefax +49 -(0)202-64 74- 100 E-Mail: [email protected] Internet: http://www.schmersal.com
