Allgemeine Daten
Typenbezeichnung: ET...
Beschreibung: Kontaktgeber, zwangsöffnend
Approbationen: CE, CSA, GOST-R, UkrSepro, UL
Schutzklasse: II (Schutzisolierung)
Betätigungsweg: 6 mm
Ausführung / Anschlüsse: Schraubanschluss, fingersicher nach VBG4
Kontaktwerkstoff: AgNi
Lagertemperatur max.: -50°C ... 70°C
Betriebstemperatur max.: -30°C ... 70°C, ohne Beleuchtung
Mech. Lebendauer: 1 Mio. Schaltspiele
El. Lebensdauer (Nennlast): 1 Mio. bei 250V/10(6)A
Durchgangswiderstand NO: < 20 mOhm (neu)
Durchgangswiderstand NC: < 20 mOhm (neu)
Min. Strom: 1 mA (unter Laborbedingungen)
Min. Spannung: 5 V
Prellzeit NO: < 10ms
Prellzeit NC: < 10ms
Zwangstr. Öffnerkontakt: gemäß EN60947-5-1, Anh. K
-30°C ... 55°C, bei Glühlampenbeleuchtung
-30°C ... 65°C, bei LED-Beleuchtung
250.000 bei 250V/16(10)A
500.000 bei 250V/5A (AC15)
Elektrische Daten nach IEC/EN 60947-5-1 (VDE 0660 Teil 200)
Wechselstrom Gleichstrom
Gebrauchskategorie: AC15 DC13
Bemessungsisolationsspannung Ui: 400V 400V
Bemessungsbetriebsspannung Ue: 400V / 250V 400V / 250V / 125V / 60V / 24V
Bemessungsbetriebsstrom Ie: 3 A / 5A 0.12A / 0.2A / 0.4A / 1A / 2A
Schaltvermögen: 10Ie 1.1Ie
Therm. Dauerstrom: 10A 10A
Elektrische Daten nach IEC/EN 61058-1 (VDE 0630 Teil1)
Bemessungsspannung Ue: 250 V~ / 440 V~
Bemessungsstrom Ie: 10(6) A / 6(3) A
Technische Daten Lampe
Lampenfassung: BA9s
Lampenspannung max.: 250 V / (CSA max. 150V)
Lampenleistung max.: 2 W
Definition: X1...Anode, X2...Kathode
Elektrische Kennwerte mit 5μm Goldauflage, Zusatz ...AU
Betriebsspannung: 20mV ... 42V AC/DC
Betriebsstrom: 1mA ... 250mA
Durchgangswiderstand (neu): < 50 mOhm
Hinweis
Ö=Öffner; S=Schließer
Hinweis für Not-Aus-Kontaktgeber:
Bei Wechslern der Form Za, im Sinne von EN 60947-5-1, darf für den Sicherheitsstromkreis nur der Öffner verwendet
werden.
Georg Schlegel GmbH & Co. KG - 88525 Dürmentingen - +49 (0) 73 71 / 502-0 - Fax: +49 (0) 73 71 / 502 49 - [email protected] - www.schlegel.biz 525
Page 3
Montageanweisung
Georg Schlegel GmbH & Co. KG - 88525 Dürmentingen - +49 (0) 73 71 / 502-0 - Fax: +49 (0) 73 71 / 502 49 - [email protected] - www.schlegel.biz526
Page 4

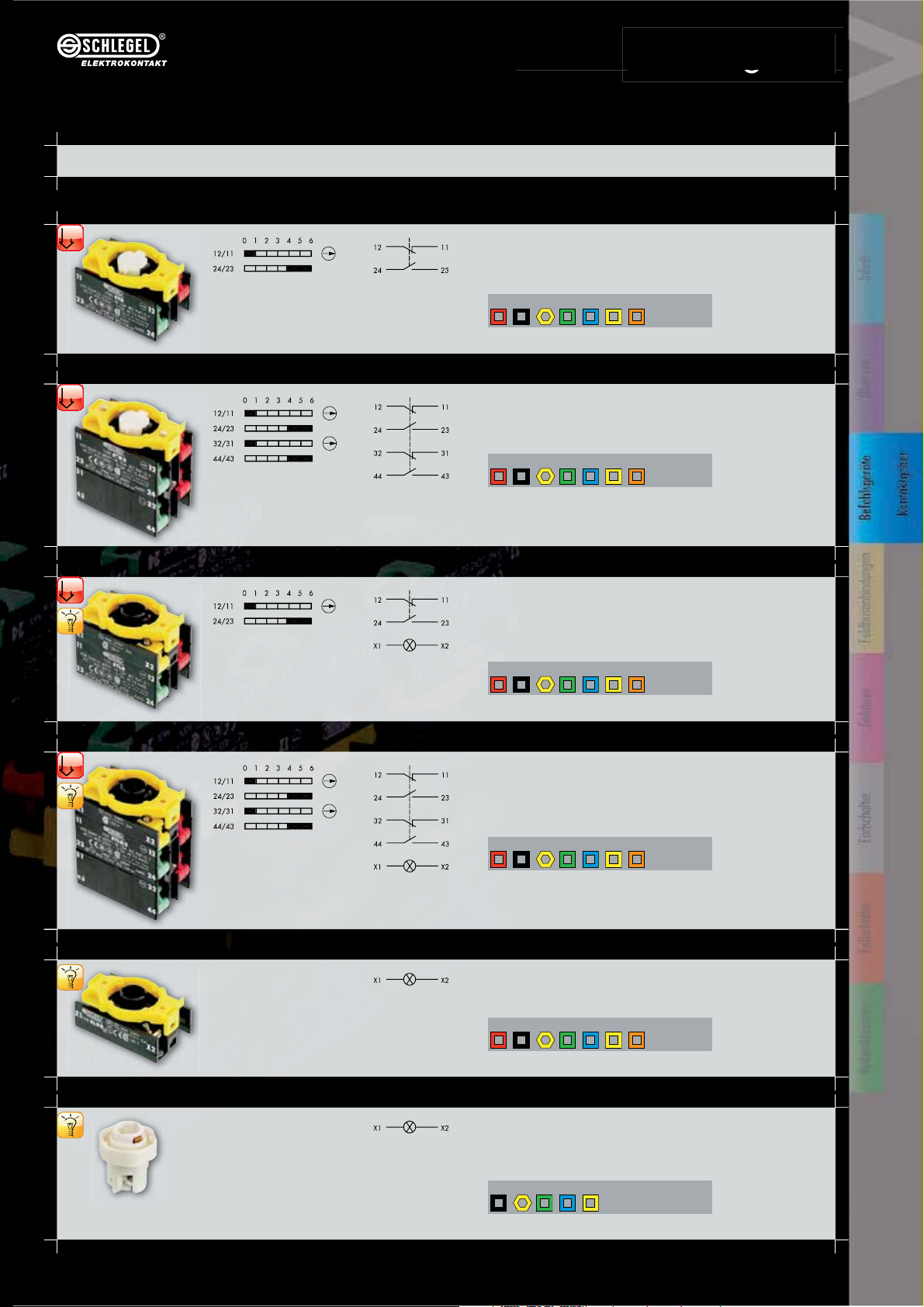

Kontaktgeber
g
Schraubanschluss, fingersicher nach VBG4
Abbildung Beschreibung Type
6 mm
6 mm
6 mm
Tastkontaktgeber
1Ö + 1S
Schraubanschluss, fingersicher nach
VBG4
passende Betätiger
Kontaktwerkstoff AgNi ETR
Tastkontaktgeber
2Ö + 2S
Schraubanschluss, fingersicher nach
VBG4
passende Betätiger
Kontaktwerkstoff AgNi ETR2
Leucht-Tastkontaktgeber
1Ö + 1S
Schraubanschluss, fingersicher nach
VBG4
Lampenfassung BA9S
passende Betätiger
6 mm
Kontaktwerkstoff AgNi ETLR
Leucht-Tastkontaktgeber
2Ö + 2S
Schraubanschluss, fingersicher nach
VBG4
Lampenfassung BA9S
passende Betätiger
Kontaktwerkstoff AgNi ETLR2
Lampenfassung
Schraubanschluss
Lampenfassung BA9S
passende Leuchtenvorsätze
Farbe schwarz EL9R
Lampenfassung
Schraubanschluss
max. 250V 2W
Lampenfassung BA9S
passende Leuchtenvorsätze
Farbe weiß L9R
Georg Schlegel GmbH & Co. KG - 88525 Dürmentingen - +49 (0) 73 71 / 502-0 - Fax: +49 (0) 73 71 / 502 49 - [email protected] - www.schlegel.biz
527
Page 5
Kontaktgeber
g
Schraubanschluss, fingersicher nach VBG4
Abbildung Beschreibung Type
Leuchtdiode BA9s ultrahell
mit eingebautem Brückengleichrichter für
24V AC/DC, 15mA
Farbe blau LD9-24UB
grün LD9-24UG
rot LD9-24UR
weiß LD9-24UW
gelb LD9-24UY
Leuchtdiode BA9s megahell
mit eingebautem Brückengleichrichter für
24V .. 28V AC/DC, 15,5mA (typ. 24V)
Farbe blau LD9-24MB
grün LD9-24MG
rot LD9-24MR
weiß LD9-24MW
gelb LD9-24MY
Leuchtdiode BA9s ultrahell
mit eingebautem Einweggleichrichter für
230V AC, 3mA
Farbe blau LD9-230UB
grün LD9-230UG
rot LD9-230UR
weiß LD9-230UW
gelb LD9-230UY
Leuchtdiode BA9s blinkend
für 24V
Farbe grün LB9-24G
rot LB9-24R
gelb LB9-24Y
Glühlampe BA9s
techn. Daten 12V / 2,0W (166mA) FZR9-12
24V / 2,0W (80mA) FZR9-24
30V / 2,0W (66mA) FZR9-30
36V / 2,0W (55mA) FZR9-36
48V / 2,0W (40mA) FZR9-48
60V / 1,2W (20mA) FZR9-60-1
110 ... 130V / 2,6W (20mA) FZR9-130
528
Georg Schlegel GmbH & Co. KG - 88525 Dürmentingen - +49 (0) 73 71 / 502-0 - Fax: +49 (0) 73 71 / 502 49 - [email protected] - www.schlegel.biz
Page 6
Kontaktgeber
g
Schraubanschluss, fingersicher nach VBG4
Abbildung Beschreibung Type
Lampenprüfglied VD2
(+)
T1 T2 T3 T4
Prü f tas te
vollständig umgossen mit zwei Schraubanschlüssen für 2,5 mm². Im Lampenprüfstecker sind zwei Dioden 400 V/1 A
eingebaut, durch welche die Lampenleitung von der Prüfleitung entkoppelt wird.
Nur für Gleichstrom verwendbar.
VD1/
VD2
X1 X1 X1 X1
X2 X2 X2 X2
VD1/
VD2
VD1/
VD2
VD1/
VD2
(-)
Georg Schlegel GmbH & Co. KG - 88525 Dürmentingen - +49 (0) 73 71 / 502-0 - Fax: +49 (0) 73 71 / 502 49 - [email protected] - www.schlegel.biz
529
