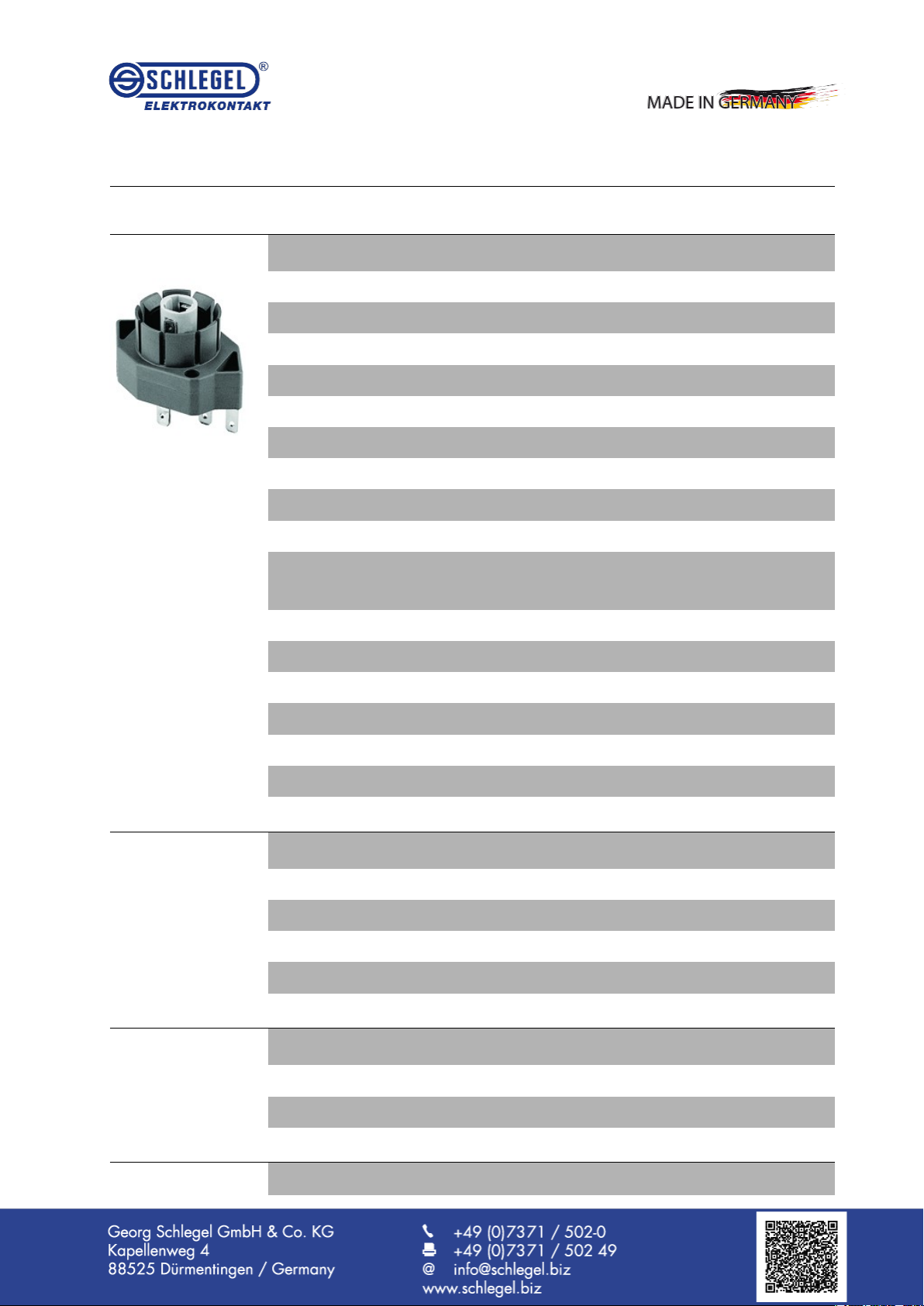

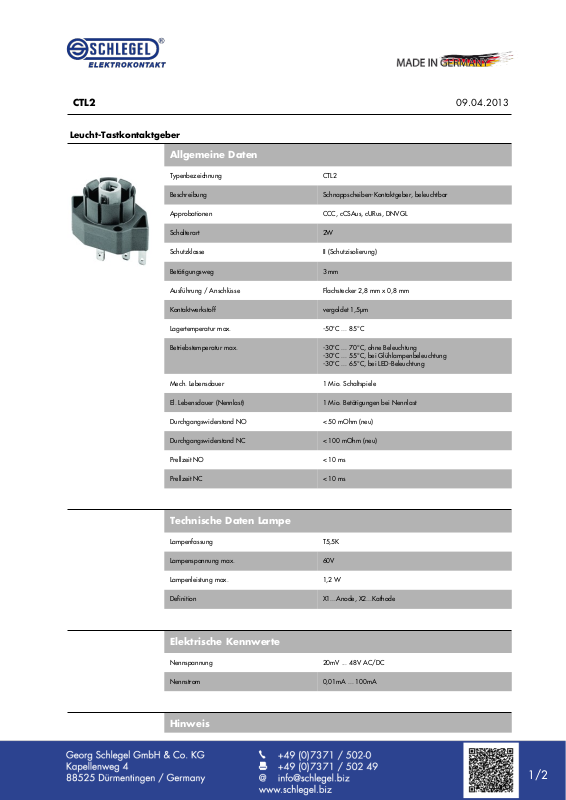

Page 1
CTL2 09.04.2013
Leucht-Tastkontaktgeber
Allgemeine Daten
Typenbezeichnung CTL2
Beschreibung Schnappscheiben-Kontaktgeber, beleuchtbar
Approbationen CCC, cCSAus, cURus, DNVGL
Schalterart 2W
Schutzklasse II (Schutzisolierung)
Betätigungsweg 3 mm
Ausführung / Anschlüsse Flachstecker 2,8 mm x 0,8 mm
Kontaktwerkstoff vergoldet 1,5µm
Lagertemperatur max. -50°C ... 85°C
Betriebstemperatur max. -30°C ... 70°C, ohne Beleuchtung
Mech. Lebensdauer 1 Mio. Schaltspiele
El. Lebensdauer (Nennlast) 1 Mio. Betätigungen bei Nennlast
Durchgangswiderstand NO < 50 mOhm (neu)
Durchgangswiderstand NC < 100 mOhm (neu)
Prellzeit NO < 10 ms
Prellzeit NC < 10 ms
-30°C ... 55°C, bei Glühlampenbeleuchtung
-30°C ... 65°C, bei LED-Beleuchtung
Technische Daten Lampe
Lampenfassung T5,5K
Lampenspannung max. 60V
Lampenleistung max. 1,2 W
Definition X1...Anode, X2...Kathode
Elektrische Kennwerte
Nennspannung 20mV ... 48V AC/DC
Nennstrom 0,01mA ... 100mA
Hinweis
1/2

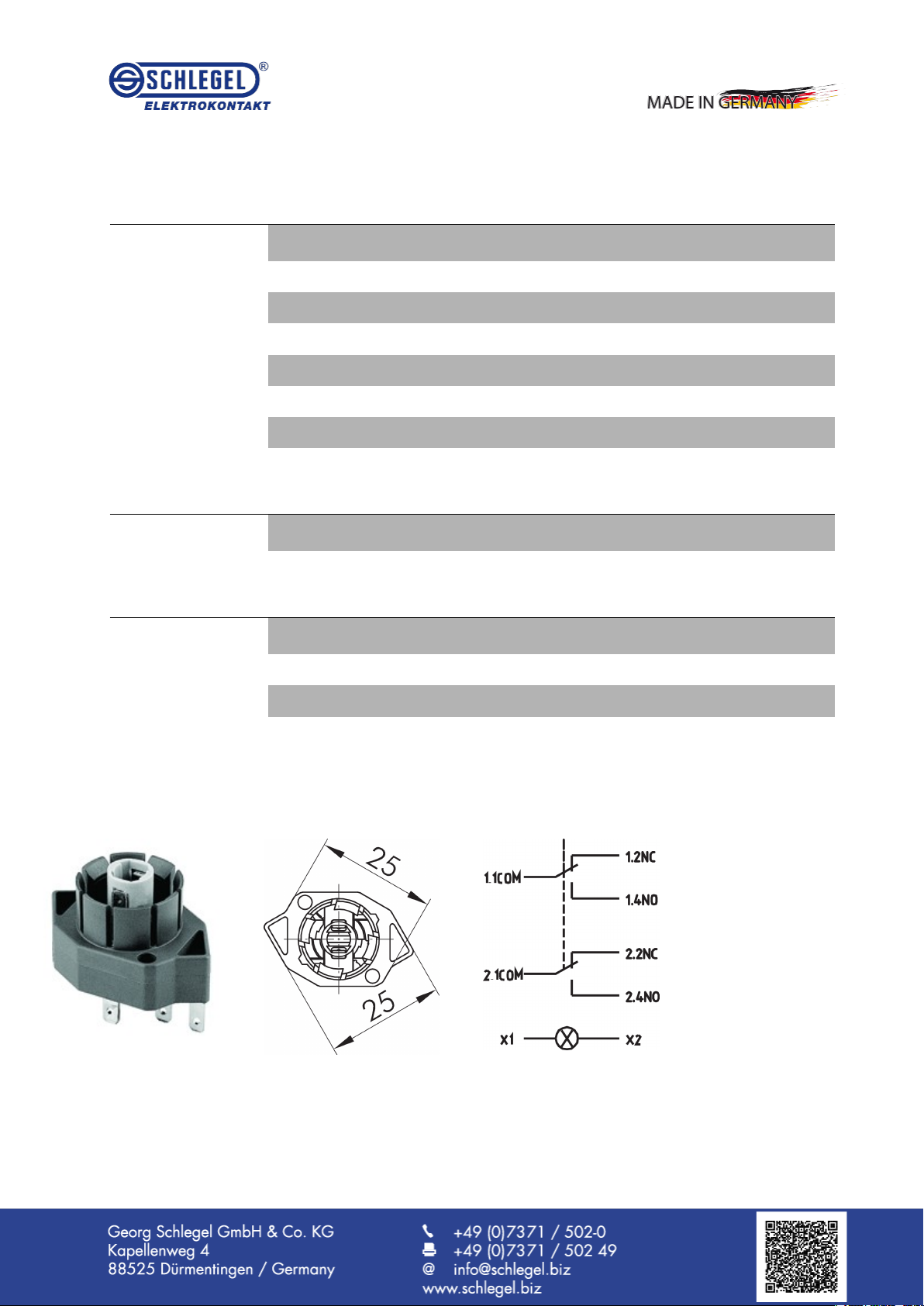

Page 2
Flachsteckanschlüsse 2.8x0.8mm sind für eine Handlötung nicht geeignet
Elektrische Daten nach IEC/EN 60947-5-1 (VDE 0660 Teil 200)
Wechselstrom Gleichstrom
Gebrauchskategorie AC12 DC12
Bemessungsisolationsspannung Ui 60 V 60 V
Bemessungsbetriebsspannung Ue 48 V 48 V
Bemessungsbetriebsstrom Ie 0,1 A 0,1 A
Schaltvermögen - -
Therm. Dauerstrom 100 mA 100 mA
Notiz
GB14048.5-2008 (IEC60947-5-1)
Elektrische Daten nach C22.2 No. 14-10
Nennspannung 20mV ... 48V AC/DC
Nennstrom 0,01mA ... 100mA
