Scheppach WSE 860 User Manual
1
23
22
21
20
19
2524
2
3
4
5
6
7
10 9
27
26
81112131415161718
Schweißgerät
5906602901
Welder
0181
update: 29.11.2016

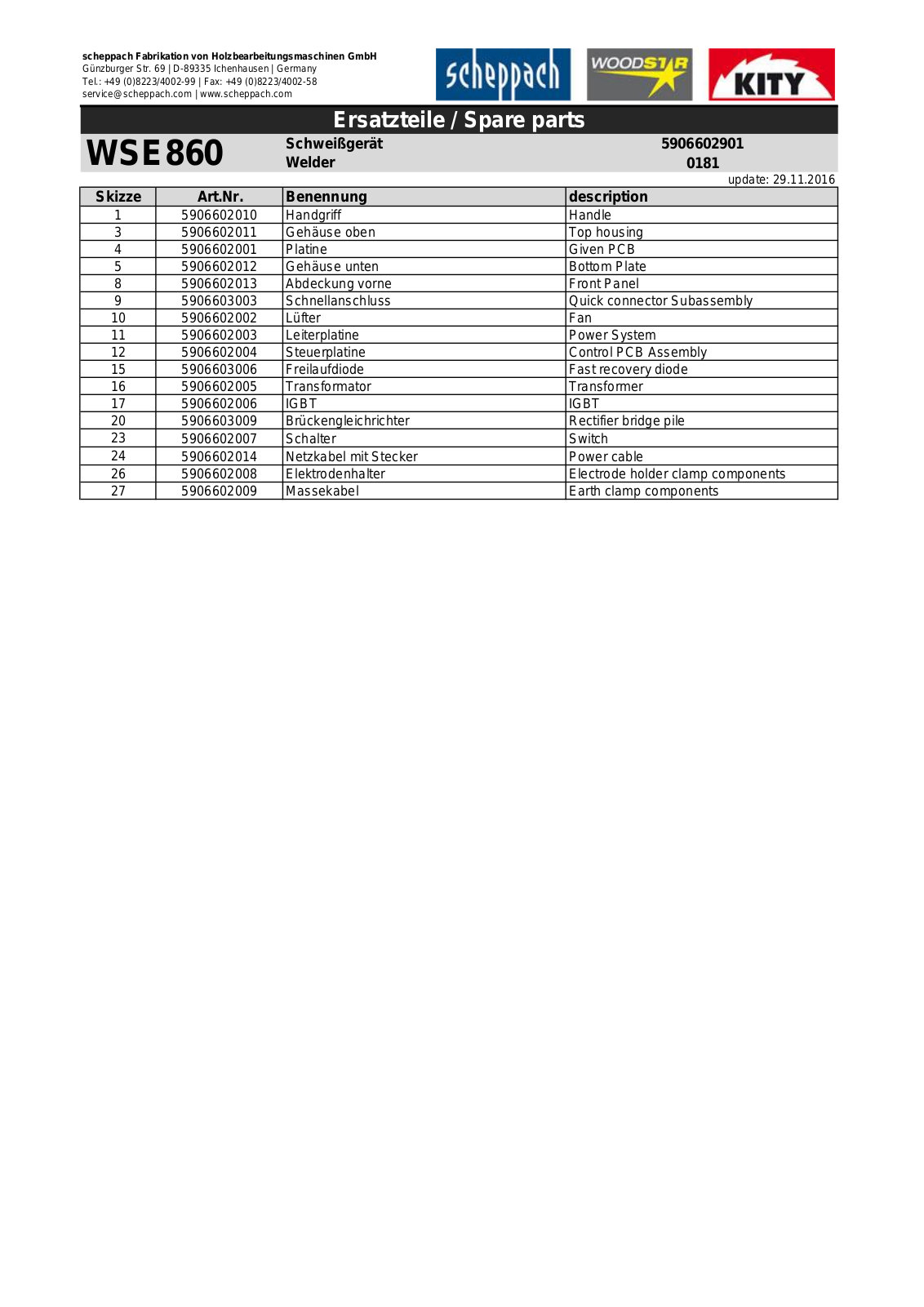

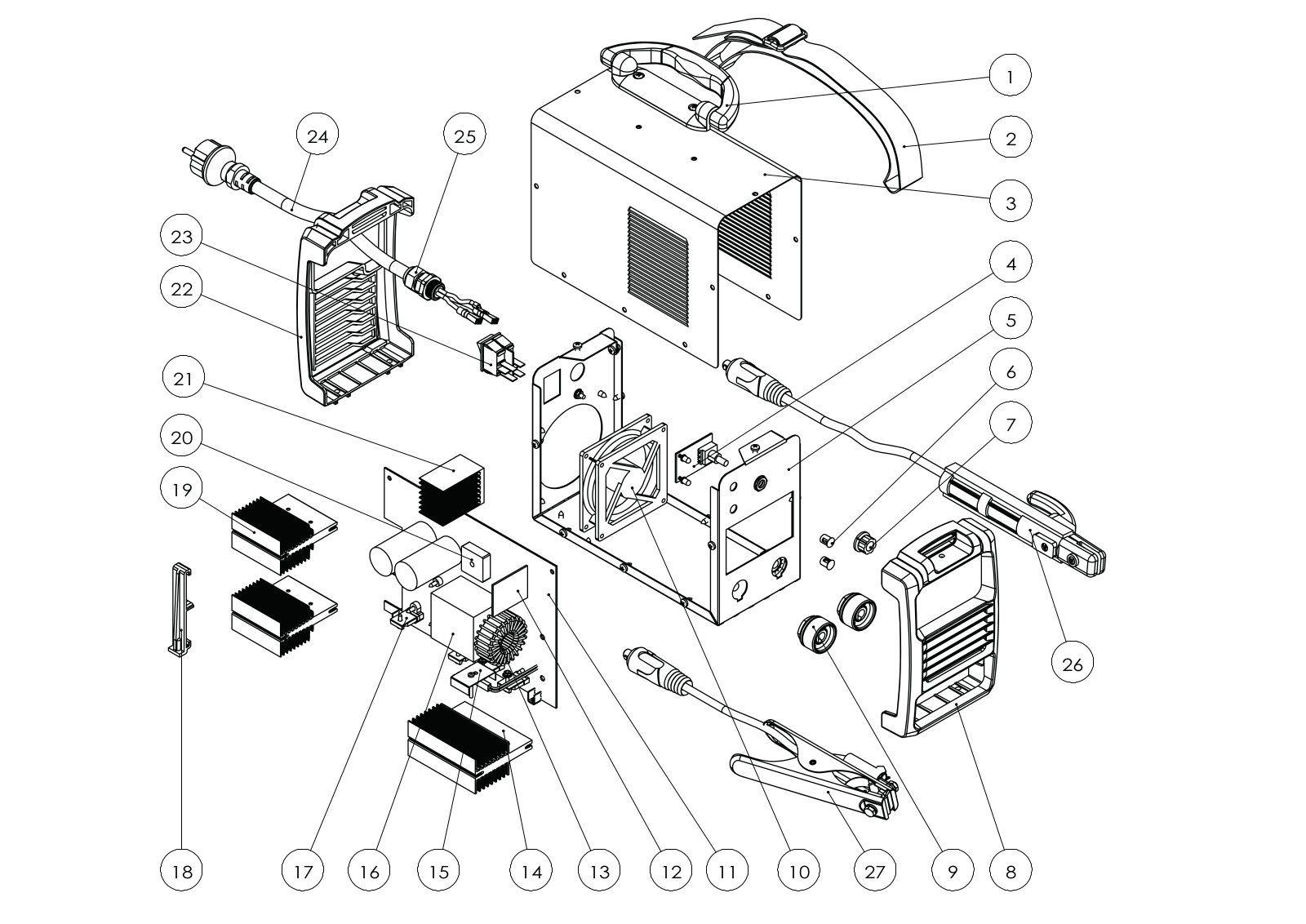

Skizze Art.Nr. Benennung description
1
5906602010 Handgriff Handle
3
5906602011 Gehäuse oben Top housing
4
5906602001 Platine Given PCB
5
5906602012 Gehäuse unten Bottom Plate
8
5906602013 Abdeckung vorne Front Panel
9
5906603003 Schnellanschluss Quick connector Subassembly
10
5906602002 Lüfter Fan
11
5906602003 Leiterplatine Power System
12
5906602004 Steuerplatine Control PCB Assembly
15
5906603006 Freilaufdiode Fast recovery diode
16
5906602005 Transformator Transformer
17
5906602006 IGBT IGBT
20
5906603009 Brückengleichrichter Rectifier bridge pile
23
5906602007 Schalter Switch
24
5906602014 Netzkabel mit Stecker Power cable
26
5906602008 Elektrodenhalter Electrode holder clamp components
27
5906602009 Massekabel Earth clamp components
