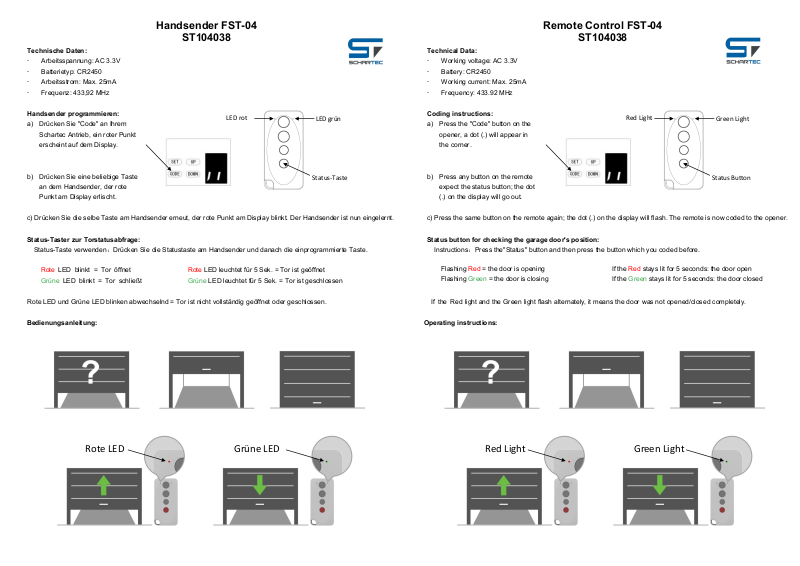

Handsender FST-04
Green Light
Status Button
Remote Control FST-04
ST104038
Technische Daten:
Arbeitsspannung: AC 3.3V
Batterietyp: CR2450
Arbeitsstrom: Max. 25mA
Frequenz: 433,92 MHz
Handsender programmieren:
a) Drücken Sie "Code" an Ihrem
Schartec Antrieb, ein roter Punkt
erscheint auf dem Display.
b) Drücken Sie eine beliebige Taste
an dem Handsender, der rote
Punkt am Display erlischt.
c) Drücken Sie die selbe Taste am Handsender erneut, der rote Punkt am Display blinkt. Der Handsender ist nun eingelernt.
LED rot
LED grün
Status-Taste
ST104038
Technical Data:
Working voltage: AC 3.3V
Battery: CR2450
Working current: Max. 25mA
Frequency: 433.92 MHz
Coding instructions:
a) Press the "Code" button on the
opener, a dot (.) will appear in
the corner.
b) Press any button on the remote
expect the status button; the dot
(.) on the display will go out.
c) Press the same button on the remote again; the dot (.) on the display will flash. The remote is now coded to the opener.
Red Light
Status-Taster zur Torstatusabfrage:
Status-Taste verwenden：Drücken Sie die Statustaste am Handsender und danach die einprogrammierte Taste.
Rote LED blinkt = Tor öffnet
Grüne LED blinkt = Tor schließt
Rote LED und Grüne LED blinken abwechselnd = Tor ist nicht vollständig geöffnet oder geschlossen.
Bedienungsanleitung:
Rote LED leuchtet für 5 Sek. = Tor ist geöffnet
Grüne LED leuchtet für 5 Sek. = Tor ist geschlossen
Status button for checking the garage door's position:
Instructions：Press the"Status" button and then press the button which you coded before.
Flashing Red = the door is opening
Flashing Green = the door is closing
If the Red light and the Green light flash alternately, it means the door was not opened/closed completely.
Operating instructions:
If the Red stays lit for 5 seconds: the door open
If the Green stays lit for 5 seconds: the door closed
Rote LED
Grüne LED
Red Light
Green Light
Achtung!
Attention!
• Geben Sie Handsender niemals in Kinderhände
• Die Handsender dürfen ausschließlich von Personen bedient werden die mit der Anlage
vertraut sind und in deren Funktion eingewiesen sind
• Verwenden Sie den Handsender ausschließlich, wenn Sie das Tor einsehen können
• Das Anlernen der Handsender muss stets in der Nähe des Torantriebs vorgenommen
werden. Verwenden Sie ausschließlich Originalteile
• Schützen Sie den Handsender vor Witterung wie Regen, Schnee, Sonneneinstrahlung
oder auch Staub, ansonsten kann die Funktion
• Zum Wechseln der Batterie lösen Sie bitte die Schrauben auf der Rückseite des
des Senders beeinträchtigt werden
Handsenders
Video zur Programmierung:
finden Sie auf www.schartec.de
Vereinfachte EU-Konformitätserklärung (CE)
Hiermit erklärt Schartec, dass der Funkanlagentyp FST-04 der Richtlinie 2014/53/EU entspricht. Der vollständige Text
der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.schartec.de
Informationen zu Batterieverordnung
Als Händler für den Vetrieb von elektronischen, batterriebetriebenen Geräten sind wir gesetzlich verpflichtet unsere
Kunden auf folgendes hinzuweisen:
Elektro- und Elektronik- Geräte, sowie Batterien dürfen nicht als Haus- oder Restmüll entsorgt werden, sondern müssen
in den dafür eingerichteten Annahme- und Sammelstellen abgegeben werden.
Die vollständige Fassung des Batteriegesetzes finden Sie hier:
http://www.gesetze-im-internet.de/bundesrecht/battg/gesamt.pdf
• Keep remotes out of reach of children.
• Remote controls may only be operated by persons who are familiar with the system
and have been instructed in their function.
• Use the remote control only when you are in sight of the door / gate.
• Coding in remote controls must always be carried out within the vicinity of the door
operator. Use only original parts.
• Protect remotes from rain, snow, sunlight or dust, otherwise the function of the
transmitter may be impaired
• To replace the battery, unscrew the screws on the back of the remote.
Programming Video
Please visit www.schartec.de/en/
Simplified EU Declaration of Conformity (CE)
Schartec hereby declares that the remote control FST-04 complies with Directive 2014/53/EU. The full text of the EU
Declaration of Conformity is available at the following Internet address: www.schartec.de/en/
Information about battery regulation
As a dealer for the distribution of electronic, battery-operated devices, we are obliged by law to inform our customers about
the following: Electrical and electronic devices, as well as batteries, must not be disposed of as household or residual
waste, but must be delivered in the appropriate acceptance and collection points will.
The complete version of the battery law can be found here:
http://www.gesetze-im-internet.de/bundesrecht/battg/gesamt.pdf
Schartec
eine Marke der bau-shop-24 GmbH
Fritz-Müller-Straße 115
73730 Esslingen
Schartec
a trademark of bau-shop-24 GmbH
Fritz-Müller-Strasse 115
73730 Esslingen, Germany
