Top-Laser TRUMMY2
Bedienungsanleitung
Instruzioni d’uso
Instruções de operação
Brugsanvisning
Bruksanvisning
Bruksanvisning
Käyttöohje
Operating instructions
Mode d’emploi
Instrucciones de servicio
Deutsch
2
Italiano
6
Portugues
10
Dansk
14
Svenska
18
Norsk
22
Suomi
26
English
30
Français
35
Español
40
2
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Lieferumfang
Das Messinstrument wird in einem widerstandsfähigen KunststoffKoffer mit kabelloser Steckersonde, einer Messsonde mit Kabel und
9 V-Batterie geliefert.
Für schwer zugängliche Stellen kann statt der Steckersonde
die Sonde mit Kabel verwendet werden.
Beschreibung
Der Top-Laser TRUMMY2 ist ein Präzisionsinstrument zum Messen
der Riemenspannung.
Dieser Messwert kann mit dem von den Riemenantriebherstellern
vorgegebenen Sollwert (als Eigenfrequenz in Hz oder als Trumkraft
in N) verglichen werden. Er ist abhängig von den Eigenschaften
des Antriebes.
Betrieb
Ausschließlich qualifiziertes Personal darf das Präzisionsinstrument
bedienen.
ACHTUNG
Die Messung kann nur bei abgeschaltetem und stillstehendem
Abtrieb vorgenommen werden!
Riemenspannung immer am längeren Riementrum in der Mitte
der zwei Antriebsscheiben messen,
Bild 1
!
Messung der Eigenfrequenz
Messvorgang:
■
TRUMMY2 einschalten.
■
Riemen durch Anschlagen in Eigenschwingung versetzen.
■
Messsonde in der Mitte der freien Trumlänge über den
Antriebsriemen halten,
Bild 1
. Der Abstand über dem Riemen
sollte zwischen 3 mm und 20 mm betragen.
Bei erfolgreicher Messung ertönt ein akustisches Signal.
Auf dem Display erscheint die Anzeige „Messung“ mit dem Messwert
in Hz.
TRUMMY2
mit kabelloser Messsonde
Bild 1
Messung der Riemenspannung
0001A8930001A893
D
Schaeffler Technologies
BA 21
3

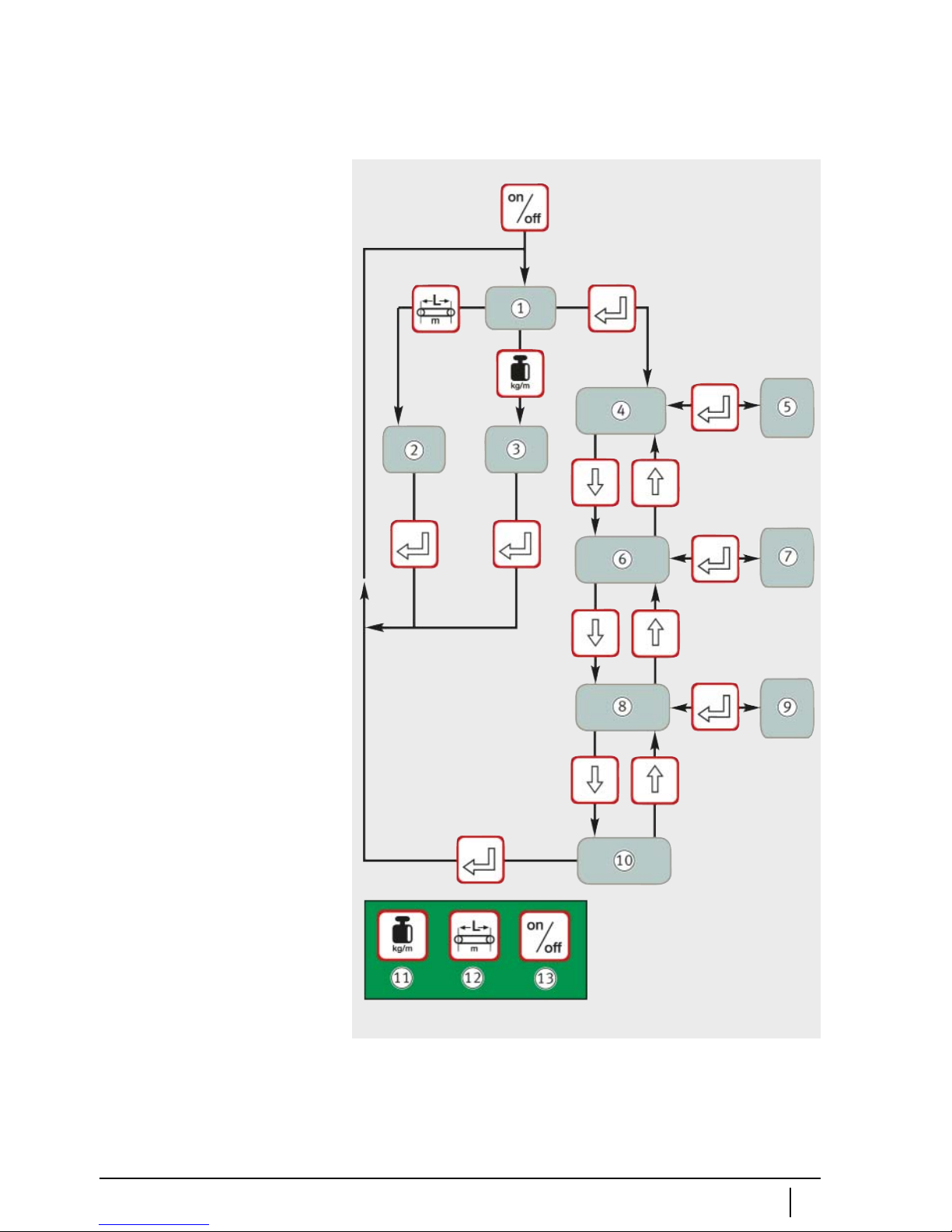

Menüstruktur
Die Menüstruktur zeigt
Bild 2
.
Messbetrieb
Trumlänge
mit Tasten PFEIL UP/DOWN
einstellen
Riemenmasse
mit Tasten PFEIL UP/DOWN
einstellen
Menüpunkt:
Anzeige Hz/N
Anzeigeart
mit Tasten PFEIL UP/DOWN
einstellen,
mit ENTER übernehmen:
Anzeige in Hertz (Hz)
Anzeige in Newton (N)
Menüpunkt:
Sprachwahl
Sprache
mit Tasten PFEIL UP/DOWN
einstellen,
mit ENTER übernehmen
Einheitenwahl
m, kg/m, N
Menüpunkt:
Menü beenden
Riemenmasse
Trumlänge
Ein/Aus
Bild 2
Menüstruktur
0001A8960001A896
4
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Messung der Trumkraft
Messvorgang:
■
Für die Anzeige in N, Messgerät nach
Bild 2
umschalten.
Riemenmasse und Trumlänge vor Messbeginn nach
Bild 2
eingeben.
TRUMMY2 misst die Eigenfrequenz des Riemens und wandelt
das Ergebnis automatisch in Spannkraft um:
TN
Trumkraft
mkg/m
Lineare Riemenmasse
Lm
Länge des freien Riementrums
fHz
Gemessene Eigenfrequenz des freien Riemens.
Trumkaft analog der Eigenfrequenz-Messung nach Seite 2 messen.
Messabweichungen
Messabweichungen bis ⫾10% bei mehreren Messungen am
gleichen Antriebsriemen haben in der Regel keinen Mess- oder
Gerätefehler zur Ursache. Sie sind meist durch mechanische
Toleranzen der Antriebssysteme verursacht.
Falls trotz sorgfältiger Vorbereitung keine Messergebnisse angezeigt
werden, können folgende Ursachen zugrunde liegen.
Mögliche Ursache 1
Der Antriebsriemen schwingt unterhalb der Messgrenze von 10 Hz:
■
Riemen spannen oder bei sehr langen und offenen Trumlängen
Riemen abstützen, um die Trumlänge zu verkürzen.
Bei erneuter Messung veränderte Riemenlänge eingeben.
Mögliche Ursache 2
Es werden trotz korrekt gespanntem Antriebsriemen keine oder
nur geringe Messwerte angezeigt:
■
Möglicherweise wird das Licht der Messsonde nicht ausreichend
reflektiert. Zur Verbesserung der Reflexion ein Stück helles Klebeband auf den Riemen kleben oder diesen an der Messstelle leicht
anfeuchten.
■
Stromversorgung:
9 V-Batterie; Wenn „Low Bat“-Anzeige im Display erscheint,
muss die Batterie gewechselt werden.
■
Stromsparmodus:
Das Gerät schaltet automatisch ab, wenn 8 min lang keine
Messung erfolgt.
Trumkraft
D
Schaeffler Technologies
BA 21
5
Riemenmasse
Zur Bestimmung der Riemenmasse siehe
Tab e lle
oder HerstellerDatenblatt oder Antriebsriemen wiegen und das Gewicht auf eine
Riemenlänge von 1 m umrechnen.
Antriebsriemen und
Riemenmasse
Technische Daten
Technische Daten, siehe
Tabelle
.
TRUMMY2
Antriebsriemen
Keilrippenriemen (kg/m je 10 Rippen)
PJ = 0,082 PM = 1,100 PL = 0,320 –
Keilriemen (kg/m je Riemen)
SPZ = 0,074 17 = 0,196 SPA = 0,123 20 = 0,266
SPB = 0,195 22 = 0,324 SPC = 0,377 25 = 0,420
10 = 0,064 32 = 0,668 13 = 0,109 40 = 0,958
Kraftbänder (kg/m je Keilriemen-Rippe)
SPZ = 0,120 3V/9J = 0,120 SPA = 0,166 5V/15J = 0,252
SPB = 0,261 8V/25J = 0,693 SPC = 0,555 –
Polyurethan Zahnriemen (kg/m je 10 mm Breite)
T2,5 = 0,015 AT3 = 0,023 T5 = 0,024 AT5 = 0,034
T10 = 0,048 AT10 = 0,063 T20 = 0,084 AT = 0,106
Bauteil Technische Angabe
Messbereich 10 Hz bis 800 Hz
Digitaler Samplerfehler
⬍
1%
Anzeigefehler
⫾
1Hz
Gesamtfehler
⬍
5%
Nenntemperatur +20 °C
Betrieb +10 °C bis +50 °C
Transport –5 °C bis +70 °C
Gehäuse Kunststoff (ABS)
Abmessungen
Gerät 80⫻126⫻37
Koffer 255⫻210⫻60
Anzeige 2ZeilenLCD, 16Zeichen
Sprachumschaltung 10
Eingabegrenzen
freie Trumlänge bis 9,990 m
Riemenmasse bis 9,999 kg/m
Spannungsversorgung 9-Volt-Batterie
6
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Termini di consegna
Lo strumento di misurazione viene fornito in una valigetta
di plastica resistente con una sonda di misurazione senza cavo,
una sonda di misurazione con cavo e una batteria da 9 V.
Per i punti difficilmente accessibili utilizzare la sonda con cavo
al posto della sonda senza cavo.
Descrizione
Il Top-Laser TRUMMY2 è uno strumento di precisione per
la misurazione della tensione della cinghia.
Il risultato della misurazione può essere confrontato con il valore
nominale indicato dal produttore della cinghia (come frequenza
propria in Hz oppure come forza in N). Il valore varia in base alle
proprietà della trasmissione.
Funzionamento
Lo strumento di precisione deve essere utilizzato esclusivamente
da personale qualificato.
AVVISO
La misurazione può essere effettuata solo in condizioni
di trasmissione disinserita e non in movimento!
Misurare la tensione della cinghia sempre sul tratto più lungo,
nel punto centrale tra le due pulegge motrici,
figura 1
!
Misurazione
della frequenza propria
Procedura di misurazione:
■
Accendere TRUMMY2.
■
Spostare la cinghia facendola oscillare naturalmente.
■
Mantenere la sonda di misurazione al centro della lunghezza
libera del tratto, sopra la cinghia di trasmissione,
figura 1
.
La distanza dalla cinghia dev’essere tra 3 mm e 20 mm.
Al termine della misurazione viene emesso un segnale acustico.
Sul display compare il messaggio «Misurazione» con il valore
misurato in Hz.
TRUMMY2
con sonda di misurazione
senza cavo
Figura 1
Misurazione
della tensione della cinghia
0001A8930001A893
I
Schaeffler Technologies
BA 21
7
Struttura del menu
La struttura del menù viene illustrata nella
figura 2
.
Funzione di misurazione
Impostare lunghezza
del tratto con
i tasti FRECCIA SU/GIÚ
Impostare la massa
della cinghia con
i tasti FRECCIA SU/GIÚ
Opzione di menù:
Indicazione Hz/N
Impostare il tipo
di indicazione con
i tasti FRECCIA SU/GIÚ e
applicarlo con ENTER:
indicazione in Hertz (Hz)
indicazione in Newton (N)
Opzione di menù:
Selezione lingua
Impostare la lingua con
i tasti FRECCIA SU/GIÚ e
applicarla con ENTER
Selezione unità
m, kg/m, N
Opzione di menù:
Chiudere menù
Massa della cinghia
Lunghezza del tratto
On/Off
Figura 2
Struttura del menù
0001A8960001A896
8
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Misurazione della forza
Procedura di misurazione:
■
Per la visualizzazione in N, commutare l’apparecchio
di misurazione in base alla
figura 2
. Immettere la massa della
cinghia e la lunghezza del tratto prima dell’inizio della
misurazione, secondo la
figura 2
.
TRUMMY2 misura la frequenza propria della cinghia e commuta
automaticamente il risultato in forza:
TN
Forza
mkg/m
Massa lineare della cinghia
Lm
Lunghezza del tratto libero della cinghia
fHz
Frequenza propria misurata della cinghia libera.
Misurare la forza procedendo come per la misurazione della
frequenza naturale, in base a pagina 6.
Deviazioni di misurazione
Deviazioni fino al ⫾10% in caso di più misurazioni sulla stessa
cinghia di trasmissione non sono causate, di norma, da errori
di msurazione o guasti dell’apparecchio. Nella maggior parte dei
casi dipendono dalle tolleranze meccaniche dei sistemi
di trasmissione.
Se nonostante un’accurata preparazione non viene visualizzato
alcun risultato, le cause possono essere le seguenti.
Possibile causa 1
La cinghia di trasmissione oscilla al di sotto del limite di 10 Hz:
■
Tendere la cinghia oppure, in caso di tratti molto lunghi e aperti,
sostenere la cinghia con appositi sostegni. Per la nuova
misurazione, immettere la lunghezza della cinghia modificata.
Possibile causa 2
Nonostante la cinghia di trasmissione sia tesa correttamente
non vengono visualizzati valori di misurazione oppure vengono
visualizzati valori minimi:
■
La luce della sonda di misurazione potrebbe non essere riflessa
a sufficienza. Per migliorare la riflessione, applicare del nastro
adesivo chiaro sulla cinghia oppure inumidire leggermente
la cinghia nel punto di misurazione.
■
Alimentazione elettrica:
Blocco batteria da 9 V, quando appare sul display «Low Bat»
sostituire la batteria.
■
Modo risparmio energetico:
l’apparecchio si spegne automaticamente dopo 8 min dall’ultima
misurazione.
Forza
I
Schaeffler Technologies
BA 21
9
Massa della cinghia
Per definire la massa della cinghia vedere
tabella
oppure consultare
i dati tecnici del produttore oppure pesare la cinghia di trasmissione
e calcolare il peso su una lunghezza di 1 m.
Cinghia di trasmissione e massa
della cinghia
Dati tecnici
Dati tecnici, vedere
tabella
.
TRUMMY2
Cinghia di trasmissione
Cinghie poli V (kg/m per ogni 10 scanalature)
PJ = 0,082 PM = 1,100 PL = 0,320 –
Cinghie trapezoidali (kg/m per ogni cinghia)
SPZ = 0,074 17 = 0,196 SPA = 0,123 20 = 0,266
SPB = 0,195 22 = 0,324 SPC = 0,377 25 = 0,420
10 = 0,064 32 = 0,668 13 = 0,109 40 = 0,958
Nastri di trazione (kg/m per ogni scanalatura della cinghia trapezoidale)
SPZ = 0,120 3V/9J = 0,120 SPA = 0,166 5V/15J = 0,252
SPB = 0,261 8V/25J = 0,693 SPC = 0,555 –
Cinghie dentate in poliuretano (kg/m per ogni 10 mm di larghezza)
T2,5 = 0,015 AT3 = 0,023 T5 = 0,024 AT5 = 0,034
T10 = 0,048 AT10 = 0,063 T20 = 0,084 AT = 0,106
Componente Dati tecnici
Campo di misurazione 10 Hz – 800 Hz
Errore digitale di campionatura
⬍
1%
Errore indicatore
⫾
1Hz
Errore complessivo
⬍
5%
Temperatura nominale +20 °C
Funzionamento +10 °C – +50 °C
Trasporto –5 °C – +70 °C
Custodia Plastica (ABS)
Dimensioni
Apparecchio 80⫻126⫻37
Valigetta 255⫻210⫻60
Display LCD a 2 righe, 16 caratteri
Commutazione lingua 10
Limiti di immissione
Lunghezza libera tratto Fino a 9,990 m
Massa della cinghia Fino a 9,999 kg/m
Tensione di alimentazione Batteria 9 Volt
10
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Escopo de fornecimento
O instrumento de medição é fornecido numa maleta plástica
resistente com uma sonda sem cabo, uma sonda de medição com
cabo e uma bateria de 9 V.
A sonda com cabo é adequada para locais de difícil acesso.
Descrição
O Top-Laser TRUMMY2 é um instrumento de precisão para medir
a tensão da correia.
O valor medido de tensão do tramo em N ou frequência natural
em Hz pode ser comparado com o valor fornecido pelo fabricante
do acionamento. Este ultimo depende das caracteristicas
do acionamento.
Funcionamiento
O instrumento de precisão somente pode ser operado por pessoal
qualificado.
ATENÇÃO
A medição só e possivel com o acionamento desligado e
em repouso!
Medir sempre a tensão da correia no tramo mais longo da correia,
num ponto equidistante das duas polias,
figura 1
!
Medição da frequência
natural
Processo de medição:
■
Ligar o TRUMMY2.
■
Colocar a correia em vibração natural através de um pulso.
■
Manter a sonda de medição no centro tramo livre sobre a correia
de acionamento,
figura 1
. A distância da sonda a correia deve
encontrar-se entre 3 mm e 20 mm.
No caso de uma medição bem sucedida, soa um sinal acústico
No visor, aparece a indicação «medição» com o valor medido em Hz.
TRUMMY2
com sonda de medição com cabo
Figura 1
Medição da tensão da correia
0001A8930001A893
P
Schaeffler Technologies
BA 21
11
Estrutura do menu
A estrutura do menu é mostrada na
figura 2
.
Modo de medição
Ajustar o comprimento
do tramo com as
teclas SETA UP/DOWN
Ajustar a massa
da correia as
teclas SETA UP/DOWN
Ponto de menu:
Indicação Hz/N
Ajustar o tipo
de indicação com as
teclas SETA UP/DOWN,
assumir com ENTER:
Indicação em Hertz (Hz)
Indicação em Newtons (N)
Ponto de menu:
Seleção do idioma
Ajustar o idioma com as
teclas SETA UP/DOWN,
assumir com ENTER
Seleção das unidades
m, kg/m, N
Ponto de menu:
Concluir o menu
Massa da correia
Comprimento do tramo
Ligado/Desligado
Figura 2
Estrutura do menu
0001A8960001A896
12
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Medição da tensão do tramo
Processo de medição:
■
Para a indicação em N, comutar o aparelho de medição
conforme
figura 2
. Antes do início da medição, introduzir a massa
da correia e o comprimento do tramo conforme
figura 2
.
O TRUMMY2 mede a frequencia natural e calcula a tensão de acordo
com a formula:
TN
Tensão do tramo
mkg/m
Massa linear da correia
Lm
Comprimento do tramo livre da correia
fHz
Frequência natural medida da correia livre.
Medir a tensão da mesma forma que se mede a frequencia natural,
conforme a página 10.
Desvios na medição
Desvios na leitura de até ⫾10% no caso de várias medições na
mesma correia não são provocados por um erro de medição
ou do aparelho. Na maioria das vezes, a causa são as tolerâncias
mecânicas do sistema de acionamento.
Se, após uma cuidadosa preparação, não forem mostrados
resultados de medição, isto pode ter como causas:
Causa possível 1
A correia vibra abaixo do limite de medição de 10 Hz:
■
Esticar a correia ou, se o tramo for muito longo apoiar a correia,
de modo a diminuir o comprimento do tramo. No caso de uma
nova medição, introduzir o comprimento alterado da correia.
Causa possível 2
Com as correias corretamente esticadas, não foram indicados
valores de medição, ou valores são muito baixos.
■
A luz da sonda de medição não esta sendo bem refletida.
Para melhorar o reflexo, colar uma fita adesiva clara na correia
ou umedecer ligeiramente a correia no ponto de medição.
■
Alimentação:
bateria de 9 V, Substituir a bateria ao surgir «Low Bat» no visor.
■
Modo econômico:
o instrumento se desliga automaticamente após 8 min
sem medição.
Tensão do tramo
P
Schaeffler Technologies
BA 21
13
Massa da correia
Para determinar a massa da correia, veja a
tabela
ou folha de dados
do fabricante ou pese a correia de acionamento e converter o peso
para um comprimento da correia de 1 m.
Correia de acionamento e
massa da correia
Dados técnicos
Dados técnicos, ver
tabela
.
TRUMMY2
Correia de acionamento
Correias V com friso (kg/m cada 10 frisos)
PJ = 0,082 PM = 1,100 PL = 0,320 –
Correia V (kg/m cada correia)
SPZ = 0,074 17 = 0,196 SPA = 0,123 20 = 0,266
SPB = 0,195 22 = 0,324 SPC = 0,377 25 = 0,420
10 = 0,064 32 = 0,668 13 = 0,109 40 = 0,958
Cintas tensoras (kg/m cada friso da correia V
SPZ = 0,120 3V/9J = 0,120 SPA = 0,166 5V/15J = 0,252
SPB = 0,261 8V/25J = 0,693 SPC = 0,555 –
Correias dentadas de poliuretano (kg/m cada 10 mm de largura)
T2,5 = 0,015 AT3 = 0,023 T5 = 0,024 AT5 = 0,034
T10 = 0,048 AT10 = 0,063 T20 = 0,084 AT = 0,106
Componente Dado técnico
Amplitude de medição 10 Hz a 800 Hz
Erro de amostragem digital
⬍
1%
Erro de indicação
⫾
1Hz
Erro total
⬍
5%
Temperatura nominal +20 °C
Funcionamento +10 °C a +50 °C
Transporte –5 °C a +70 °C
Caixa Plástico (ABS)
Dimensões
Aparelho 80⫻126⫻37
Maleta 255⫻210⫻60
Indicação 2 linhas LCD, 16 caracteres
Alteração do idioma 10
Limites de introdução
Comprimento livre do tramo a 9,990 m
Massa da correia a 9,999 kg/m
Alimentação Bateria de 9 Volt
14
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Leverancens indhold
Måleinstrumentet leveres i en slagfast plastkuffert med kabelfri
målesonde, en målesonde med kabel og 9 V batteri.
På svært tilgængelige steder kan målesonden med kabel anvendes.
Beskrivelse
Top-Laser TRUMMY2 er et præcisionsinstrument til måling
af remspændingen.
Måleværdien kan sammenlignes med remtrækproducentens fore-
givne værdi (som egenfrekvens i Hz eller som opspændingskraft i N).
Værdien afhænger af trækegenskaberne.
Brug
Præcisionsinstrumentet må udelukkende betjenes af kvalificeret
personale.
BEMÆRK
Målingen kan kun udføres, når maskinen er stoppet.
Mål altid remspændingen på det længste remstykke midt imellem
de to remskiver,
figur 1
.
Måling af egenfrekvensen
Måling:
■
Tænd for TRUMMY2.
■
Lad remmen gå i egensvingning ved at slå på den.
■
Hold målesonden på midten af det frie remstykke over
drivremmen,
figur 1
. Afstanden til remmen skal være mellem
3 mm og 20 mm.
Når målingen er udført, kan man høre et akustisk signal.
På displayet vises ”måling” med måleværdien i Hz.
TRUMMY2
med kabelfri målesonde
Figur 1
Måling af remspændingen
0001A8930001A893
DK
Schaeffler Technologies
BA 21
15
Menustruktur
Menustrukturen fremgår af
figur 2
.
Målefunktion
Indstil
opspændingsremmens længde med
tasterne PIL UP/DOWN
Indstil remmassen med
tasterne PIL UP/DOWN
Menupunkt:
Visning Hz/N
Indstil visningstypen med
tasterne PIL UP/DOWN,
bekræft med ENTER:
Visning i Hertz (Hz)
Visning i Newton (N)
Menupunkt:
Sprogvalg
Indstil sproget med
tasterne PIL UP/DOWN,
bekræft med ENTER
Valg af enheder
m, kg/m, N
Menupunkt:
Afslut menuen
Remmasse
Opspændingsremmens længde
On/Off
Figur 2
Menustruktur
0001A8960001A896
16
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Måling af opspændings-
kraften
Måling:
■
Følg vejledningen i
figur 2
for at få visningen i N.
Indtast remmasse og remlængde efter
figur 2
, før målingen
begyndes.
TRUMMY2 måler remmens egenfrekvens og omsætter automatisk
resultatet til opspændingskraft:
TN
Opspændingskraft
mkg/m
Lineær remmasse
Lm
Længden på det frie remstykke
fHz
Målt egenfrekvens for den frie rem.
Opspændingskraften måles på samme måde som egenfrekvensen
som vist på side 14.
Måleafvigelser
Måleafvigelser på op til ⫾10% ved flere målinger på samme drivrem
er som regel ikke forårsaget af fejl ved målingen eller apparatet.
De er typisk forårsaget af mekaniske tolerancer i drivsystemerne.
Hvis der ikke vises måleresultater på trods af omhyggelige
forberedelser, kan det have følgende årsager.
Mulig årsag 1
Drivremmen svinger under målegrænsen på 10 Hz:
■
Spænd remmen, eller understøt remmen ved meget lange og åbne
stykker, så remstykket afkortes. Indtast den ændrede remlængde
ved den nye måling.
Mulig årsag 2
Trods korrekt opspændt drivrem vises der ingen eller kun små
måleværdier:
■
Muligvis reflekteres lyset fra målesonden ikke tilstrækkeligt.
Sæt et stykke lyst tape på remmen for at forbedre refleksionen,
eller fugt remmen en smule på målestedet.
■
Strømforsyning:
9 V batteri. Når ”Low Bat” vises i displayet, skal batteriet skiftes.
■
Energisparefunktion:
Apparatet slukker automatisk efter 8 min uden måling.
Opspændingskraft
DK
Schaeffler Technologies
BA 21
17
Remmasse
Til bestemmelse af remmassen se
tabel
eller producentens datablad
eller vej drivremmen og omregn vægten til en remlængde på 1 m.
Drivrem og remmasse
Tekn iske da ta
For tekniske data, se
tabel
.
TRUMMY2
Drivrem
Multiribrem (kg/m pr. 10 ribber)
PJ = 0,082 PM = 1,100 PL = 0,320 –
Kilerem (kg/m pr. rem)
SPZ = 0,074 17 = 0,196 SPA = 0,123 20 = 0,266
SPB = 0,195 22 = 0,324 SPC = 0,377 25 = 0,420
10 = 0,064 32 = 0,668 13 = 0,109 40 = 0,958
Kraftbånd (kg/m pr. kileremsribbe)
SPZ = 0,120 3V/9J = 0,120 SPA = 0,166 5V/15J = 0,252
SPB = 0,261 8V/25J = 0,693 SPC = 0,555 –
Polyurethan tandrem (kg/m pr. 10 mm bredde)
T2,5 = 0,015 AT3 = 0,023 T5 = 0,024 AT5 = 0,034
T10 = 0,048 AT10 = 0,063 T20 = 0,084 AT = 0,106
Komponent Tekniske data
Måleområde 10 Hz til 800 Hz
Digital samplerfejl
⬍
1%
Visningsfejl
⫾
1Hz
Samlede fejl
⬍
5%
Nominel temperatur +20 °C
Drift +10 °C til +50 °C
Transport –5 °C til +70 °C
Hus Kunststof (ABS)
Mål
Apparat 80⫻126⫻37
Kuffert 255⫻210⫻60
Visning 2linjer LCD, 16tegn
Sprogvalg 10
Indtastningsgrænser
Fri remlængde indtil 9,990 m
Remmasse indtil 9,999 kg/m
Spænding 9V batteri
18
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Leveransinnehåll
Mätinstrumentet levereras i en robust väska med trådlös mätsond,
en mätsond med kabel och 9 V-batteri.
På svårtillgängliga mätplatser kan mätsonden med kabel användas
i stället för den trådlösa.
Beskrivning
Top-Laser TRUMMY2 är ett precisionsinstrument för mätning av
remspänning.
Detta mätvärde kan jämföras med de från remdrifttillverkaren
angivna rekommenderade värdena (som egenfrekvens i Hz eller
spännkraft i N). Det beror på drivsystemets egenskaper.
Drift
Precisionsinstrumentet får endast användas av kvalificerad
personal.
OBS
Mätningen kan endast utföras vid frånkopplad och stillastående
remskiva!
Mät alltid remspänningen vid den längsta remparten mitt emellan
två remskivor,
bild 1
!
Mätning av egenfrekvensen
Mätningsförlopp:
■
Koppla på TRUMMY2.
■
Sätt remmen över remmen i självsvängning genom att slå på den.
■
Håll mätsonden i mitten av den fria remparten,
bild 1
.
Avståndet ovanför remmen ska vara mellan 3 mm och 20 mm.
Om mätningen lyckas hörs en akustisk signal. På displayen visas
indikeringen ”Mätning”, med mätvärdet i Hz.
TRUMMY2
med trådlös mätsond
Bild 1
Mätning av remspänningen
0001A8930001A893
S
Schaeffler Technologies
BA 21
19
Menystruktur
Menystrukturen visar
bild 2
.
Mätdrift
Ställ in fri remlängd
med knappen PIL UPP/NED
Ställ in remmens massa
per längdenhet
med knappen PIL UPP/NED
Menypunkt:
Visning Hz/N
Ställ in visningstyp
med knappen PIL UPP/NED,
bekräfta med ENTER:
Visning i hertz (Hz)
Visning i newton (N)
Menypunkt:
Språkval
Ställ in språk
med knappen PIL UPP/NED,
bekräfta med ENTER
Enhetsval
m, kg/m, N
Menypunkt:
Avsluta menyn
Remmassa per längdenhet
Fri remlängd
På/Av
Bild 2
Menystruktur
0001A8960001A896
20
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Mätning av sträckkraften
Mätningsförlopp:
■
För indikering i N, koppla om mätenheten enligt
bild 2
.
Ange remmens massa per längdenhet och fri remlängd innan
mätningen påbörjas, enligt
bild 2
.
TRUMMY2 mäter egenfrekvensen i remmen och omvandlar automatiskt denna till spännkraft:
TN
Sträckkraft
mkg/m
Linjär remmassa per längdenhet
Lm
Längd på den fria remtrumman
fHz
Uppmätt egenfrekvens på den fria remmen.
Fastställ sträckkraften motsvarande egenfrekvensmätningen enligt
sida 18.
Mätavvikelser
Mätavvikelser upp till ⫾10 % vid flera mätningar på samma drivrem
orsakas i regel inte av mät- eller enhetsfel. De beror till största delen
på mekaniska toleranser i drivsystemen.
Om inga mätresultat visas trots att förberedelserna varit noggranna,
kan följande vara orsakerna.
Möjlig orsak 1
Drivremmen svänger under mätgränsen på 10 Hz:
■
Spänn remmen eller stöd remmen vid mycket långa fria
remlängder för att förkorta remlängden. Ange förändrad remlängd
vid ny mätning.
Möjlig orsak 2
Trots en korrekt spänd drivrem visas inga eller bara få mätvärden:
■
Det kan vara så att mätsondens ljus inte reflekteras tillräckligt.
Klistra fast en bit ljus tejp på remmen för att förbättra reflektionen
eller fukta mätstället lätt.
■
Strömförsörjning:
9 V blockbatteri. När ”Low Bat” visas i displayen måste batteriet
bytas.
■
Strömsparläge:
Apparaten stänger automatiskt av sig när ingen mätning sker
inom 8 min.
Sträckkraft
S
Schaeffler Technologies
BA 21
21
Remmassa per längdenhet
För att fastställa remmassan per längdenhet se
tabell
,
tillverkarens datablad eller väg remmen och räkna om vikten till
en remlängd på 1 m.
Drivrem och remmassa
per längdenhet
Tekniska data
Tekniska data, se
tabell
.
TRUMMY2
Drivrem
Poly-V-rem (kg/m per 10 ribbor)
PJ = 0,082 PM = 1,100 PL = 0,320 –
Kilrem (kg/m per rem)
SPZ = 0,074 17 = 0,196 SPA = 0,123 20 = 0,266
SPB = 0,195 22 = 0,324 SPC = 0,377 25 = 0,420
10 = 0,064 32 = 0,668 13 = 0,109 40 = 0,958
Kraftband (Multi-V) (kg/m per V-ribba)
SPZ = 0,120 3V/9J = 0,120 SPA = 0,166 5V/15J = 0,252
SPB = 0,261 8V/25J = 0,693 SPC = 0,555 –
Polyuretan-tandrem (kg/m per 10 mm-bredd)
T2,5 = 0,015 AT3 = 0,023 T5 = 0,024 AT5 = 0,034
T10 = 0,048 AT10 = 0,063 T20 = 0,084 AT = 0,106
Komponent Teknisk information
Mätområde 10 Hz till 800 Hz
Digitalt avkänningsfel
⬍
1%
Indikeringsfel
⫾
1Hz
Totalt fel
⬍
5%
Nominell temperatur +20 °C
Drift +10 °C till +50 °C
Transport –5 °C till +70 °C
Hus Plast (ABS)
Mått
Enhet 80⫻126⫻37
Väska 255⫻210⫻60
Visning 2 rader LCD, 16 tecken
Språk 10
Inmatningsgränser
Fri remlängd till 9,990 m
Remmassa per längdenhet till 9,999 kg/m
Spänningsmatning 9 V batteri
22
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Leveringsomfang
Måleinstrumentet leveres i en solid plastkoffert med trådløs
målesonde, en målesonde med kabel og 9 V batteri.
For vanskelig tilgjengelig steder kan sonden med kabel benyttes
isteden.
Beskrivelse
Top-Laser TRUMMY2 er et presisjonsinstrument for måling av
remspenning.
Denne måleverdien kan sammenlignes med den nominelle verdien
som oppgis av remdriftsprodusentene (som egenfrekvens i Hz
eller som strekkraft i N). Måleverdien er avhengig av remdriftens
egenskaper.
Drift
Kun kvalifisert personell har tillatelse til å betjene presisjonsinstru-
mentet.
VIKTIG
Måling kan bare foretas når motoren er slått av og står stille!
Remspenningen måles alltid på det lengste remstykket midt mellom
de to drivskivene,
bilde 1
!
Måling av egenfrekvens
Framgangsmåte:
■
Slå på TRUMMY2.
■
Med et slag på remmen settes egensvingningene i gang.
■
Hold målesonden sentralt over drivremmen på den frittliggende
strekklengden,
bilde 1
. Avstanden over remmen skal være
mellom 3 mm og 20 mm.
Når målingen er utført, høres et lydsignal. På displayet vises teksten
”Messung” (”Måling”) med måleverdi i Hz.
TRUMMY2
med trådløs målesonde
Bilde 1
Måling av remspenning
0001A8930001A893
N
Schaeffler Technologies
BA 21
23
Menystruktur
Menystrukturen er skjematisk framstilt i
bilde 2
.
Måledrift
Still inn strekklengde
med tastene PIL OPP/NED
Still inn remmasse
med tastene PIL OPP/NED
Menypunkt:
Vise Hz/N
Still inn visningstype
med tastene PIL OPP/NED,
velg med ENTER:
Vise Hertz (Hz)
Vise Newton (N)
Menypunkt:
Velge språk
Still inn språk
med tastene PIL OPP/NED,
velg med ENTER
Velge enhet
m, kg/m, N
Menypunkt:
Gå ut av meny
Remmasse
Strekklengde
PÅ/AV
Bilde 2
Menystruktur
0001A8960001A896
24
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Måling av strekkraft
Framgangsmåte:
■
Still inn måleapparatet til N som vist i
bilde 2
. Før måling oppgis
remmassen og strekklengden som vist i
bilde 2
.
TRUMMY2 måler remmens egenfrekvens og gir resultatet automatisk
i strekkraft:
TN
Strekkraft
mkg/m
Lineær remmasse
Lm
Lengde på fritt remstykke
fHz
Målt egenfrekvens for fritt remstykke.
Mål strekkraften på samme måte som egenfrekvensmålingen som
er beskrevet på side 22.
Måleavvik
Måleavvik på inntil ⫾10 % ved gjentatte målinger på samme drivrem
skyldes som regel ikke måle- eller utstyrsfeil. Årsaken er som oftest
mekaniske toleranser i drivsystemene.
Dersom det ikke kommer noen måleresultater, selv om alle
forberedelser er riktig utført, kan dette skyldes følgende årsaker.
Mulig årsak 1
Drivremmens egensvingning er under målegrensen på 10 Hz:
■
Stram remmen eller, dersom strekklengden er veldig lang og
åpen, støtt opp remmen for å forkorte strekklengden.
Husk å oppgi den nye remlengden før du måler på nytt.
Mulig årsak 2
Selv om drivremmen er korrekt strammet, vises ingen eller svært lave
måleverdier:
■
Lyset fra målesonden blir kanskje ikke godt nok reflektert.
Fest litt lys tape på remmen eller fukt den litt på målepunktet.
■
Strømforsyning: 9 V Block Bat. Når ”low Bat” vises i displayet
må batteriet byttes.
■
Strømsparemodus: Apparatet slår seg automatisk av hvis det ikke
er foretatt målinger på 8 min.
Strekkraft
N
Schaeffler Technologies
BA 21
25
Remmasse
For å bestemme remmassen se
tabell
eller datablad fra remprodu-
sent eller vei remmen og regn ut vekten for 1 m.
Drivremmer og remmasse
Tekn iske da ta
Tekniske data, se
tabell
.
TRUMMY2
Drivremmer
Kileribberemmer (kg/m pr. 10 ribber)
PJ = 0,082 PM = 1,100 PL = 0,320 –
Kileremmer (kg/m per rem)
SPZ = 0,074 17 = 0,196 SPA = 0,123 20 = 0,266
SPB = 0,195 22 = 0,324 SPC = 0,377 25 = 0,420
10 = 0,064 32 = 0,668 13 = 0,109 40 = 0,958
Kraftbånd (kg/m pr. kileremribbe)
SPZ = 0,120 3V/9J = 0,120 SPA = 0,166 5V/15J = 0,252
SPB = 0,261 8V/25J = 0,693 SPC = 0,555 –
Polyuretan-tannremmer (kg/m pr. 10 mm bredde)
T2,5 = 0,015 AT3 = 0,023 T5 = 0,024 AT5 = 0,034
T10 = 0,048 AT10 = 0,063 T20 = 0,084 AT = 0,106
Komponent Tekniske data
Måleområde 10 Hz til 800 Hz
Digitalt sampleravvik
⬍
1%
Visningsavvik
⫾
1Hz
Sum avvik
⬍
5%
Merketemperatur +20 °C
Bruk +10 °C til +50 °C
Transport –5 °C til +70 °C
Hus Plast (ABS)
Mål
Måleapparat 80⫻126⫻37
Koffert 255⫻210⫻60
Display 2linjer LCD, 16tegn
Språkendring 10
Verdigrenser
Fri strekklengde inntil 9,990 m
Remmasse inntil 9,999 kg/m
Strømforsyning 9V batteri
26
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Toimituksen sisältö
Mittalaite toimitetaan kestävässä muovikotelossa, toimitukseen
sisältyy langaton ja langallinen mittasondi sekä 9 V paristo.
Vaikeapääsyisissä kohteissa voidaan käyttää langallista
mittasondia.
Tuotteen kuvaus
Top-Laser TRUMMY2 on tarkkuusmittari, jolla hihnakireys pystytään
mittaamaan erittäin tarkasti.
Mittaustulosta voidaan verrata hihnakäyttövalmistajien
määrittelemään nimellisarvoon (annettu ominaistaajuutena Hz tai
hihnavoimana N). Arvo riippuu käytön ominaisuuksista.
Käyttö
Tarkkuusmittaria saa käyttää vain koulutuksen saanut henkilökunta.
HUOMAUTUS
Ennen mittausta sammuta aina hihnapyöräkäyttö ja odota,
kunnes se on pysähtynyt!
Mittaa hihnakireys aina pisimmän jännepituuden keskikohdalta
kahden käyttöpyörän välistä,
kuva 1
!
Ominaistaajuuden
mittaaminen
Mittausprosessi:
■
Kytke TRUMMY2 päälle.
■
Näpäytä käyttöhihnaa, kunnes se alkaa värähdellä.
■
Pidä mittasondia käyttöhihnan yläpuolella vapaan
jännepituuden puolivälissä,
kuva 1
.
Etäisyys hihnasta 3 mm – 20 mm.
Äänimerkki ilmoittaa mittauksen onnistuneen.
Näyttöön tulee ilmoitus ”Mittaus” ja mittausarvo taajuutena (Hz).
TRUMMY2
langattomalla mittasondilla
Kuva 1
Hihnakireyden mittaaminen
0001A8930001A893
FIN
Schaeffler Technologies
BA 21
27
Valikkorakenne
Valikkorakenne,
kuva 2
.
Mittaustoiminto
Syötä jännepituus
NUOLI YLÖS/ALAS-painikkeilla
Syötä hihnan paino
NUOLI YLÖS/ALAS-painikkeilla
Val ikko :
Näyttö Hz/N
Valitse mittausarvon näyttötapa
NUOLI YLÖS/ALAS-painikkeilla
vahvista
ENTER-painikkeella:
taajuus (Hz), voima (N)
Val ikko :
Kielivalinta
Valitse kieli
NUOLI YLÖS/ALAS-painikkeilla,
vahvista
ENTER-painikkeella
Mittayksikön valinta
m, kg/m, N
Val ikko:
Sulje valikko
Hihnan paino
Hihnan haaran pituus
On/Off
Kuva 2
Valikkorakenne
0001A8960001A896
28
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Hihnavoiman mittaaminen
Mittausprosessi:
■
Nähdäksesi mittaustulokset N-arvoina, muuta mittalaitteen
asetuksia,
kuva 2
. Syötä hihnan paino ja jännepituus ennen
mittausta,
kuva 2
.
TRUMMY2 mittaa hihnan ominaistaajuuden ja muuttaa mittausarvon
automaattisesti hihnavoimaksi:
TN
Hihnavoima
mkg/m
Lineaarinen hihnan paino
Lm
Vapaa jännepituus
fHz
Vapaan hihnan mitattu ominaistaajuus.
Hihnavoima mitataan kuten ominaistaajuus, katso sivu 26.
Mittausarvojen vaihtelu
Jos saman käyttöhihnan hihnakireyttä mitataan useampaan
otteeseen, voivat mittausarvot vaihdella
⫾
10% ilman, että syynä
on mittaus- tai laitevirhe. Useimmiten arvojen vaihtelu johtuu
käyttöjärjestelmien mekaanisista toleransseista.
Jos mittaustulos ei näy näytössä, syynä voivat olla seuraavat tekijät.
Mahdollinen syy 1
Käyttöhihnan värähtelytaso jää alle 10 Hz mittausrajan:
■
Kiristä hihnaa. Jos mitattava jännepituus on erittäin pitkä ja
avoin, tue hihna jännepituuden lyhentämiseksi. Syötä uudessa
mittauksessa laitteeseen muutettu jännepituus.
Mahdollinen syy 2
Mittausarvot eivät näy näytöllä tai ne ovat erittäin alhaiset,
vaikka käyttöhihna on oikein jännitetty:
■
Mittasondin valo ei mahdollisesti heijastu riittävästi.
Heijastumaa voidaan parantaa kiinnittämällä hihnan pinnalle
vaalea teippi tai kostuttamalla hihnaa kevyesti mittauskohdasta.
■
Virtalähde:
9 V paristo. Paristo on vaihdettava, kun näytössä näkyy
”Low Bat”.
■
Virransäästötoiminto:
Laite sammuu automaattisesti, kun mittauksesta on kulunut yli
8min.
Hihnavoima
FIN
Schaeffler Technologies
BA 21
29
Hihnan paino
Määritä hihnan paino, katso
taulukko
, tai valmistajan antamien
tietojen avulla tai punnitse käyttöhihna ja laske sen paino 1 m
kohden.
Käyttöhihna ja hihnan paino
Tekniset tiedot
Tekniset tiedot, katso
taulukko
.
TRUMMY2
Käyttöhihna
Moniurahihnat (kg/m per 10 uraa)
PJ = 0,082 PM = 1,100 PL = 0,320 –
Kiilahihnat (kg/m per hihna)
SPZ = 0,074 17 = 0,196 SPA = 0,123 20 = 0,266
SPB = 0,195 22 = 0,324 SPC = 0,377 25 = 0,420
10 = 0,064 32 = 0,668 13 = 0,109 40 = 0,958
Voimahihnat (kg/m per kiilahihnaura)
SPZ = 0,120 3V/9J = 0,120 SPA = 0,166 5V/15J = 0,252
SPB = 0,261 8V/25J = 0,693 SPC = 0,555 –
Polyuretaanihammashihnat (kg/m per 10 mm leveys)
T2,5 = 0,015 AT3 = 0,023 T5 = 0,024 AT5 = 0,034
T10 = 0,048 AT10 = 0,063 T20 = 0,084 AT = 0,106
Osa Tekniset tiedot
Mittausalue 10 Hz – 800 Hz
Digitaalinen otantavirhe
⬍
1%
Näyttövirhe
⫾
1Hz
Kokonaisvirhe
⬍
5%
Nimellislämpötila +20 °C
käyttölämpötila +10 °C – +50 °C
kuljetuslämpötila –5 °C – +70 °C
Suojakotelo Muovia (ABS)
Mitat
laite 80⫻126⫻37
suojakotelo 255⫻210⫻60
Näyttö LCD 2 riviä, 16 merkkiä
Kielivalikko 10
Syöttöarvot
vapaa jännepituus max. 9,990 m
hihnan paino max. 9,999 kg/m
Virtalähde 9 V paristo
30
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Scope of delivery
The measuring instrument is delivered in a rugged plastic case
with a wireless measurement sensor, a measurement sensor with
cable and a 9 V battery.
For difficult to access locations, the sensor with cable can be used
instead of the wireless sensor.
Description
The Top-Laser TRUMMY2 is a precision instrument for measuring belt
tension.
This measured value can be compared with the nominal value –
specified by the belt drive manufacturer (as a natural frequency in Hz
or a strand force in N). It is dependent on the characteristics of
the drive.
Operation
The precision instrument must only be used by qualified personnel.
NOTICE
The measurement can only be carried out with the driven parts
switched off and stationary.
Always measure the belt tension on the longer belt strand midway
between the two drive pulleys,
Figure 1
.
Measuring the natural
frequency
Measuring procedure:
■
Switch on TRUMMY2.
■
Strike the belt to excite it to natural vibration.
■
Hold the measurement sensor over the drive belt at the centre
of the free strand length,
Figure 1
. The distance above the belt
should be between 3 mm and 20 mm.
A successful measurement is marked by an acoustic signal.
The display shows the word “Measurement” with the measured
value in Hz.
TRUMMY2
with wireless measurement sensor
Figure 1
Measuring the belt tension
0001A8930001A893
GB
Schaeffler Technologies
BA 21
31
Menu structure
The menu structure is shown in
Figure 2
.
Measurement mode
Set strand length
using UP/DOWN arrow keys
Set belt mass
using UP/DOWN arrow keys
Menu item:
Display Hz/N
Set display mode
using UP/DOWN arrow keys,
confirm by pressing ENTER:
Display in hertz (Hz)
Display in newtons (N)
Menu item:
Language selection
Set language
using UP/DOWN arrow keys,
confirm by pressing ENTER
Units selection
m, kg/m, N
Menu item:
Exit menu
Belt mass
Strand length
On/off
Figure 2
Menu structure
0001A8960001A896
32
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Measuring the strand force
Measuring procedure:
■
For a display in N, adjust the measuring device according to
Figure 2
. Before beginning measurement, enter the belt mass and
strand length according to
Figure 2
.
TRUMMY2 measures the natural frequency of the belt and
converts the result automatically into the tensioning force:
TN
Strand force
mkg/m
Linear belt mass
Lm
Length of the free belt strand
fHz
Measured natural frequency of the free belt.
Determine the strand force in the same way as the natural frequency
measurement according to page 30.
Measurement deviations
Measurement deviations up to ⫾10% during multiple measure-
ments on the same drive belt are generally not the result of any
measurement error or equipment error. They are generally caused by
mechanical tolerances in the drive systems.
If, despite careful preparation, no measurement results are shown,
this may have the following causes:
Possible cause 1
The drive belt is vibrating below the measurement limit of 10 Hz:
■
Tension the belt, or for very long, open strand lengths support
the belt to shorten the strand length. Before measuring again,
enter the modified belt length.
Possible cause 2
Despite a correctly tensioned drive belt, no measured values or
only low measured values are displayed:
■
It may be that the light from the measurement sensor is not being
reflected adequately. To improve the reflection, stick a piece of
light-coloured adhesive tape to the belt, or moisten it slightly at
the measurement point.
■
Power supply:
9 V battery; if “Low Bat” appears in the display, the battery must
be changed.
■
Energy saving mode:
the device will switch itself off automatically if no measurements
are made for a period of 8 min.
Strand force
GB
Schaeffler Technologies
BA 21
33
Belt mass
For calculation of the belt mass, refer to
table
or manufacturer’s
datasheet, or weigh the drive belt and convert the mass to give
a value for a belt length of 1 m.
Drive belts and belt mass
Technical data
Technical data, see
table
.
TRUMMY2
Drive belts
V-ribbed belts (kg/m per 10 ribs)
PJ = 0,082 PM = 1,100 PL = 0,320 –
V-belts (kg/m per belt)
SPZ = 0,074 17 = 0,196 SPA = 0,123 20 = 0,266
SPB = 0,195 22 = 0,324 SPC = 0,377 25 = 0,420
10 = 0,064 32 = 0,668 13 = 0,109 40 = 0,958
Power belts (kg/m per V-belt rib)
SPZ = 0,120 3V/9J = 0,120 SPA = 0,166 5V/15J = 0,252
SPB = 0,261 8V/25J = 0,693 SPC = 0,555 –
Polyurethane toothed belts (kg/m per 10 mm width)
T2,5 = 0,015 AT3 = 0,023 T5 = 0,024 AT5 = 0,034
T10 = 0,048 AT10 = 0,063 T20 = 0,084 AT = 0,106
Component Technical data
Measurement range 10 Hz to 800 Hz
Digital sampling error
⬍
1%
Display error
⫾
1Hz
Total error
⬍
5%
Nominal temperature +20 °C
Operation +10 °C to +50 °C
Transport –5 °C to +70 °C
Housing Plastic (ABS)
Dimensions
Device 80⫻126⫻37
Case 255⫻210⫻60
Display 2 lines LCD, 16 characters
Available languages 10
Input limits
Free strand length up to 9,990 m
Belt mass up to 9,999 kg/m
Power supply 9-Volt battery
34
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Appendix
Conversion of units
The attached chart provides a quick means of estimating values
in lbf from N (or vice versa), see
table
and
Figure 3
. For example,
at 4 000 N, the corresponding force in lbf can be estimated to
be about 900 lbf. If the formula were used for this conversion,
the resulting value is 899,3 lbf.
Conversion of units
Dimension To convert from To Multiply by
Force N lbf 0,2248
Specific mass g/m lbs/foot 0,0006719
Distance mm inch 0,03937
Figure 3
Conversion chart
0001A8990001A899
F
Schaeffler Technologies
BA 21
35
Top-Laser TRUMMY2
Livraison
L’appareil de mesure est livré dans un coffret en plastique rigide,
avec une sonde de mesure sans câble, une sonde de mesure avec
câble et une pile de 9 V.
Aux endroits peu accessibles, on peut utiliser la sonde avec câble
en lieu et place de la sonde à connecter sur une prise de courant.
Description
Le Top-Laser TRUMMY2 est un appareil de précision pour la mesure
de la tension des courroies.
Cette valeur mesurée peut être comparée avec la valeur nominale
indiquée par les fabricants de transmissions par courroie,
correspondant à la fréquence propre en Hz ou à l’effort au niveau
du brin en N. Elle dépend des caractéristiques de la transmission.
Fonctionnement
L’instrument de précision ne doit être utilisé que par du personnel
qualifié.
ATTENTION
La mesure peut uniquement être effectuée lorsque la transmission
est désactivée et arrêtée !
Effectuer toujours la mesure de la tension d’une courroie au
milieu du brin le plus long entre les deux poulies de transmission,
figure 1
!
Mesure de la fréquence
propre
Etapes de mesure :
■
Mettre le TRUMMY2 en marche.
■
Taper sur la courroie afin qu’elle oscille à sa fréquence propre.
■
Tenir la sonde de mesure au milieu du brin libre au-dessus
de la courroie de transmission,
figure 1
. La distance à la courroie
devrait être entre 3 mm et 20 mm.
Lorsque la mesure a réussi, un signal sonore retentit. Le message
«Mesure» ainsi que la valeur mesurée en Hz s’affichent à l’écran.
TRUMMY2
avec sonde de mesure sans câble
Figure 1
Mesure de la tension
de la courroie
0001A8930001A893
36
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Structure du menu
La structure du menu est représentée en
figure 2
.
Mode Mesures
Saisir la longueur
de brin avec les touches
FLECHE HAUT/BAS
Saisir la masse
de la courroie avec les touches
FLECHE HAUT/BAS
Option du menu :
Affichage Hz/N
Choisir le mode
d’affichage avec les touches
FLECHE HAUT/BAS,
valider avec ENTRER :
Affichage en hertz (Hz)
Affichage en newtons (N)
Option du menu :
Sélection de la langue
Choisir la langue
avec les touches
FLECHE HAUT/BAS,
valider avec ENTRER
Sélection des unités
m, kg/m, N
Option du menu :
Quitter le menu
Masse de la courroie
Longueur de brin
Marche/Arrêt
Figure 2
Structure du menu
0001A8960001A896
F
Schaeffler Technologies
BA 21
37
Mesure de la tension
Etapes de mesure :
■
Pour passer à un affichage en N, modifier l’affichage selon
figure 2
. Avant de commencer la mesure, saisir la masse
de la courroie et la longueur de chaque brin selon
figure 2
.
TRUMMY2 mesure la fréquence propre de la courroie et convertit
automatiquement le résultat en effort de serrage :
TN
Tension
mkg/m
Masse spécifique de la courroie
Lm
Longueur du brin libre
fHz
Fréquence propre mesurée du brin libre.
Déterminer la tension en suivant la méthode de mesure de
la fréquence propre en page 35.
Ecarts de mesure
Des écarts de mesure jusqu’à ⫾10% constatés lors de plusieurs
mesures sur une même courroie de transmission ne sont
généralement pas dus à une erreur de mesure ou de l’appareil.
L’origine se trouve la plupart du temps dans les tolérances
mécaniques des courroies.
Si, malgré les précautions prises, aucun résultat de mesure n’est
affiché, ceci peut être dû à :
Cause possible 1
La courroie de transmission oscille en dessous de la limite
de mesure de 10 Hz :
■
Tendre la courroie ou, si le brin est trop long ou détendu,
maintenir la courroie pour raccourcir la longueur du brin.
Saisir la nouvelle longueur de la courroie avant d’effectuer
la mesure.
Cause possible 2
Aucune valeur ou des valeurs trop faibles s’affichent bien que
la tension de la courroie soit correcte :
■
Il se peut que la lumière de la sonde de mesure ne soit pas
suffisamment réfléchie. Pour en améliorer la réflexion, coller un
adhésif de couleur claire sur la courroie ou humecter légèrement
la courroie au point de mesure.
■
Alimentation :
batterie monobloc de 9 V. Si l’écran affiche «Low Bat» (batterie
faible), il faut remplacer la batterie.
■
Mode économique :
l’appareil s’éteint automatiquement 8 min après la dernière
mesure effectuée.
Tensio n
38
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Masse de la courroie
Pour déterminer la masse de la courroie, voir
tableau
ou fiche
technique du fabricant ou peser la courroie de transmission et
convertir le poids pour une longueur de courroie de 1 mm.
Courroies de transmission et
masse de la courroie
Données techniques
Données techniques, voir
tableau
.
TRUMMY2
Courroies de transmission
Courroies trapézoïdales crantées (kg/m pour 10 crans)
PJ = 0,082 PM = 1,100 PL = 0,320 –
Courroie trapézoïdales (kg/m par courroie)
SPZ = 0,074 17 = 0,196 SPA = 0,123 20 = 0,266
SPB = 0,195 22 = 0,324 SPC = 0,377 25 = 0,420
10 = 0,064 32 = 0,668 13 = 0,109 40 = 0,958
Courroies de puissance (kg/m par cran)
SPZ = 0,120 3V/9J = 0,120 SPA = 0,166 5V/15J = 0,252
SPB = 0,261 8V/25J = 0,693 SPC = 0,555 –
Courroies crantées en polyuréthane (kg/m par 10 mm de largeur)
T2,5 = 0,015 AT3 = 0,023 T5 = 0,024 AT5 = 0,034
T10 = 0,048 AT10 = 0,063 T20 = 0,084 AT = 0,106
Composant Donnée technique
Plage de mesure 10 Hz à 800 Hz
Erreur d’échantillonnage numérique
⬍
1%
Erreur d’affichage
⫾
1Hz
Erreur totale
⬍
5%
Température nominale +20 °C
Température de fonctionnement +10 °C à +50 °C
Température de transport –5 °C à +70 °C
Boîtier plastique (ABS)
Dimensions
Appareil 80⫻126⫻37
Coffret 255⫻210⫻60
Affichage 2 lignes LCD de 16 caractères
Commutation de la langue 10
Limites de saisie
Longueur du brin libre jusqu’à 9,990 m
Masse de la courroie jusqu’à 9,999 kg/m
Tension d’alimentation pile de 9 Volt
F
Schaeffler Technologies
BA 21
39
Annexe
Conversion des unités
Le graphique ci-dessous permet une conversion approximative
rapide en lbf de forces exprimées en N (ou vice versa), voir
tableau
et
figure 3
. Par exemple, à 4 000 N, la force correspondante en lbf
peut être estimée à env. 900 lbf. Si l’on avait utilisé la formule pour
cette conversion, le résultat aurait été de 899,3 lbf.
Conversion des unités
Paramètres Pour convertir de En Multiplier par
Force N lbf 0,2248
Masse spécifique g/m lbs/foot 0,0006719
Distance mm inch 0,03937
Figure 3
Graphique de conversion
0001A8990001A899
40
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Suministro
El instrumento de medición se suministra en una maleta
de plástico resistente con una sonda de medición inalámbrica,
una sonda de medición con cable y una batería de 9 V.
Para lugares de difícil acceso se puede utilizar en vez de la sonda
inalámbrica, la sonda con cable.
Descripción
El Top-Laser TRUMMY2 es un instrumento de gran precisión para
la medición de la tensión en correas.
Este valor de medición puede compararse con el valor nominal
(como frecuencia natural en Hz o como fuerza de ramal N) indicado
por el fabricante del accionamiento por correa. Y depende de las
características del accionamiento.
Funcionamiento
El manejo del instrumento de precisión está reservado exclusivamente a personal cualificado.
ATENCIÓN
¡La medición sólo puede efectuarse con el árbol de salida parado!
¡Mida siempre la tensión de la correa en el lado más largo
de la correa, en la mitad de la distancia entre las dos poleas,
figura 1
!
Medición de la frecuencia
natural
Procedimiento de medición:
■
Conecte el TRUMMY2.
■
Excite la frecuencia natural de la correa mediante pequeños
golpes sobre la misma.
■
Mantenga la sonda de medición sobre la correa de transmisión,
en el centro de la longitud del ramal libre,
figura 1
.
La distancia sobre la correa debería ser de entre 3 mm y 20 mm.
Si la medición ha sido exitosa, se emitirá una señal acústica.
En la pantalla aparece la indicación “Medición” con el valor medido
en Hz.
TRUMMY2
con sonda de medición inalámbrica
Figura 1
Medición de la tensión
de la correa
0001A8930001A893
E
Schaeffler Technologies
BA 21
41
Estructura del menú
La estructura del menú se muestra en la
figura 2
.
Servicio de medición
Ajuste de la longitud
del ramal con
las teclas FLECHA ARRIBA/ABAJO
Ajuste de la masa
de la correa con
las teclas FLECHA ARRIBA/ABAJO
Punto de menú:
Visualización Hz/N
Ajuste de la clase
de visualización con
las teclas FLECHA ARRIBA/ABAJO,
aceptación con INTRO:
Visualización en Hertzios (Hz)
Visualización en Newtons (N)
Punto de menú:
Selección de idioma
Ajuste del idioma con
las teclas FLECHA ARRIBA/ABAJO,
aceptación con INTRO
Elección de unidades
m, kg/m, N
Punto de menú:
Finalizar menú
Masa de la correa
Longitud del ramal
On/Off
Figura 2
Estructura del menú
0001A8960001A896
42
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Medición de la fuerza
de ramal
Procedimiento de medición:
■
Para la visualización en N, cambie el punto 8 de la estructura
del menú, según la
figura 2
. Introduzca en el menú la masa
de la correa y la longitud del ramal antes de la medición,
según la
figura 2
.
TRUMMY2 mide la frecuencia natural del tensor y modifica el
resultado de forma automática en fuerza de tensión:
TN
Fuerza del ramal
mkg/m
Masa de la correa lineal
Lm
Longitud del ramal de la correa libre
fHz
Frecuencia natural medida de la correa libre.
Determine en la página 40 la fuerza del ramal análogamente
a la medición de la frecuencia natural.
Divergencias de medición
Las divergencias en la medición de hasta ⫾10% en el caso de varias
mediciones en la misma correa de transmisión no suponen,
generalmente, que se haya producido un error en la medición o
un fallo de los equipos. Éstas son causadas la mayoría de las veces
por las tolerancias mecánicas de los sistemas de transmisión.
Si a pesar de la minuciosa preparación no se indicara ningún
resultado de medición, esto puede deberse a las siguientes causas.
Causa posible 1
La correa oscila por debajo del límite de medición de 10 Hz:
■
Tense la correa o, en el caso de longitudes de ramal muy largas
apoye la correa para acortar la longitud del ramal.
Al volver a efectuar la medición deberá introducir la longitud
modificada.
Causa posible 2
No se indica ningún valor de medición o sólo escasos valores a pesar
de haber tensado bien la correa de transmisión:
■
Posiblemente, la luz de la sonda de medición no se refleja
lo suficiente. Para mejorar la reflexión deberá pegar un trozo de
cinta adhesiva clara sobre la correa o humedecerla ligeramente.
■
Suministro de corriente:
9 V Block-Bat, Si aparece en el display la nota “Low Bat”,
debe cambiarse la batería.
■
Modo de ahorro de energía:
la máquina se desconecta si durante 8 min no se realiza ninguna
medición.
Fuerza del ramal
E
Schaeffler Technologies
BA 21
43
Masa de la correa
Para determinar la masa revise la
tabla
o la hoja de datos
del fabricante, o pese la correa de transmisión y calcule el peso
sobre una longitud de correa de 1 m.
Correas de transmisión y
masa de las correas
Datos técnicos
Datos técnicos, véase
tabla
.
TRUMMY2
Correa de transmisión
Correa trapezoidal con nervios (kg/m por cada 10 nervios)
PJ = 0,082 PM = 1,100 PL = 0,320 –
Correa trapezoidal (kg/m por cada correa)
SPZ = 0,074 17 = 0,196 SPA = 0,123 20 = 0,266
SPB = 0,195 22 = 0,324 SPC = 0,377 25 = 0,420
10 = 0,064 32 = 0,668 13 = 0,109 40 = 0,958
Cintas de fuerza (kg/m por cada nervio de correa trapezoidal)
SPZ = 0,120 3V/9J = 0,120 SPA = 0,166 5V/15J = 0,252
SPB = 0,261 8V/25J = 0,693 SPC = 0,555 –
Correa dentada de poliuretano (kg/m por cada 10 mm de anchura)
T2,5 = 0,015 AT3 = 0,023 T5 = 0,024 AT5 = 0,034
T10 = 0,048 AT10 = 0,063 T20 = 0,084 AT = 0,106
Componente Dato técnico
Gama de medición 10 Hz hasta 800 Hz
Error de muestreo digital
⬍
1%
Error de indicación
⫾
1Hz
Error total
⬍
5%
Temperatural nominal +20 °C
Servicio +10 °C hasta +50 °C
Transporte –5 °C hasta +70 °C
Alojamiento Plástico (ABS)
Dimensiones
Dispositivo 80⫻126⫻37
Maleta 255⫻210⫻60
Visualización 2 líneas LCD, 16 carácteres
Cambio de idioma 10
Límites de entrada
Longitud del ramal libre hasta 9,990 m
Masa de la correa hasta 9,999 kg/m
Suministro de corriente Batería de 9 Volt
44
BA 21
Schaeffler Technologies
Top-Laser TRUMMY2
Anexo
Conversión de Unidades
La tabla adjunta provee un medio rápido para estimar lbf desde N
(ó viceversa), véanse
tabla
y
figura 3
. Por ejemplo, a 4 000 N, el valor
correspondiente de LBF, puede ser estimado alrededor de 900 lbf.
Si la formula fuera usada para esta conversión el valor resultante
seria 899,3 lbf.
Conversión de Unidades
Unidad Para convertir de a Multiplicar por
Fuerza N lbf 0,2248
Masa Especifica g/m lbs/foot 0,0006719
Longitud mm inch 0,03937
Figura 3
Tabla de Conversión
0001A8990001A899
Schaeffler Technologies
GmbH & Co. KG
Postfach 1260
97419 Schweinfurt
Georg-Schäfer-Straße 30
97421 Schweinfurt
Telefon +49 2407 9149-99
Telefax +49 2407 9149-59
E-Mail support.is@schaeffler.com
Internet www.schaeffler.de/services
Alle Angaben wurden sorgfältig erstellt
und überprüft. Für eventuelle Fehler oder
Unvollständigkeiten können wir jedoch
keine Haftung übernehmen.
Technische Änderungen behalten wir
uns vor.
© Schaeffler Technologies GmbH & Co. KG
Ausgabe: 2014,
Januar
Nachdruck, auch auszugsweise, nur mit
unserer Genehmigung.
BA 21 / 10
MATNR 032717555-0000 / BA 21 / 01 / 10 / 2014012 / Printed in Germany by mandelkow
Loading...
