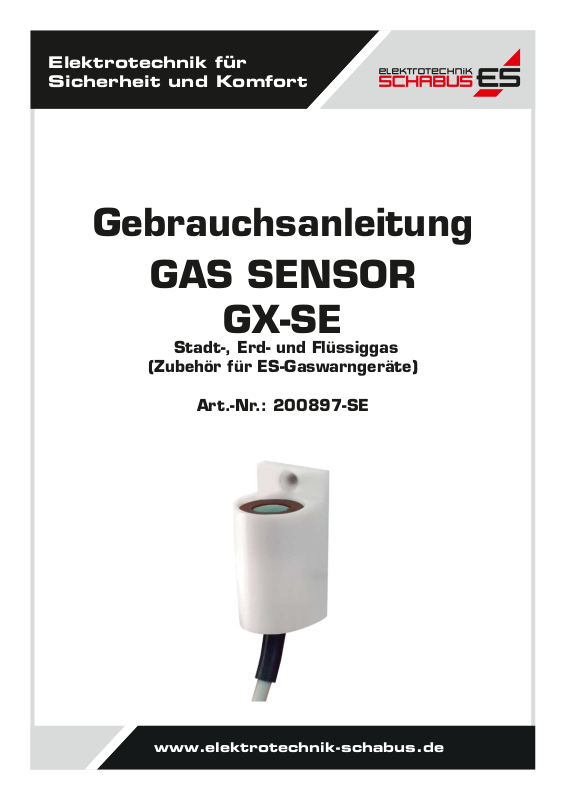

Page 1
Elektrotechnik für
Sicherheit und Komfort
Gebrauchsanleitung
GAS SENSOR
GX-SE
Stadt-, Erd- und Flüssiggas
(Zubehör für ES-Gaswarngeräte)
Art.-Nr.: 200897-SE
www.elektrotechnik-schabus.de
Page 2
HERZLICHEN DANK FÜR IHR VERTRAUEN!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche
Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese
Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!
Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!
LIEFERUMFANG
1 Gas Sensor GX-SE•
1 Gebrauchsanleitung•
Montagematerial (Schraube, 5mm Dübel)•
SICHERHEITSHINWEISE
Allgemein
Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.•
Die Montage muss durch eine qualizierte Fachkraft erfolgen.•
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.•
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich,
Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese
Betriebsumgebung vorgesehen ist:
Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie Läden, Großmärkte usw.•
Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.•
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz •
angeschlossen sind.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Gas Sensor GX-SE ist ein Sensor für Stadt-, Erd- und Flüssiggas und wird als Zubehör mit den Gaswarngeräten aus unserer Produktreihe eingesetzt.
Der Sensor darf nicht in explosionsgefährdeten Räumen eingesetzt werden.
Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.
TECHNISCHE DATEN
Betriebsspannung: 5 V
Funktionsbereich: 0 °C / +40 °C
Luftfeuchte (Umgebung): 5-90 % RH (nicht
kondensierend)
Schutzart: IP 20
Kabellänge: 2,0 m
Kabel Ø: 3,5 mm
Außenmaße (HxBxT): 40x20x22 mm
Datendiagramm
Sensoren
Gastyp
CO keine Auslösung keine Auslösung
Methan 2,500ppm (0.25%) <0.5%
Propan (Isobutan) 1000ppm (0.1%) <0.2%
Ethanol (Aceton) 2500ppm (0.25%) <0.5%
Auslösung lt.
Diagramm
Mindest-
konzentration
MONTAGEANLEITUNG
Der Sensor darf nur in trockenen Innenräumen installiert und muss je nach Gastyp richtig platziert werden, damit
eine einwandfreie Funktion des Warngerätes gewährleistet ist.
Das Anschließen des Sensors am ES-Gaswarngerät entnehmen Sie bitte aus dessen Gebrauchsanleitung.
Die Leitungen der Sensoren sind standardgemäß 2,50 m lang. Falls Sie die Sensorleitungen verlängern wollen,
müssen Sie ein 3-poliges Kabel verwenden und es ergeben sich folgende Mindestquerschnitte in Abhängigkeit
von der Länge der Leitung:
Kabelquerschnitt 3 x 0,34 mm²: maximale Länge 10 m
Kabelquerschnitt 3 x 0,75 mm²: maximale Länge 15 m
Page 3
Achten Sie unbedingt auf die vorgeschriebene Montagehöhe des Sensors!
Bitte informieren Sie sich zu Ihrer eigenen Sicherheit bei Ihrem Versorgungsunternehmen über enstprechenden Gastyp und dessen Eigenschaften!
Wichtig! Das Sensorkabel muss fest als Aufputzleitung installiert werden.

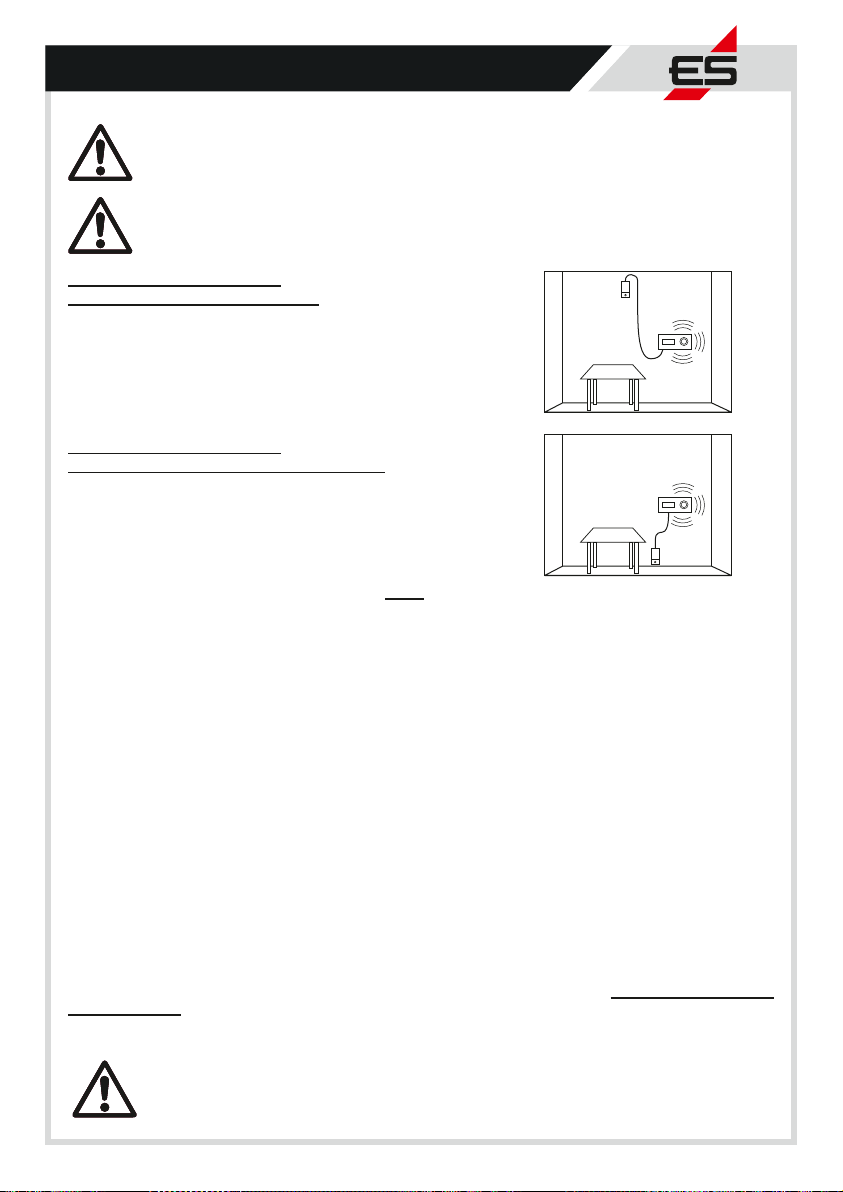

Platzierung des Sensors bei
Stadt- und Erdgas (Methan CH4):
Montieren Sie den externen Sensor in einer Höhe von 15-30 cm unter-
halb der Zimmerdecke, jedoch nicht weiter entfernt als 4 m vom Gasgerät.
Beachten Sie: Der Sensor muss oberhalb der höchsten Tür- oder Fenster-
öffnung des Raumes angebracht werden.
Stadt- und Erdgas (Methan) sind leichter als Luft und streben daher
immer nach oben.
Platzierung des Sensors bei
Flüssiggas (Propan C3H8 / Butan C4H10):
Montieren Sie den externen Sensor in einer Höhe von 15-30 cm oberhalb
des Fußbodens, jedoch nicht weiter entfernt als 4 m vom Gasgerät. Austretendes Flüssiggas ist schwerer als Luft und sinkt zu Boden. Es breitet
sich dort ähnlich wie Wasser aus, nur eben gasförmig und sucht stets die
niedrigste Stelle.
Der Sensor darf an folgenden Standorten nicht montiert werden:
Stellen, die bei Gasaustritt die Alarmauslösung verhindern könnten (z.B. hinter Vorhängen oder in Schränken)•
Direkt neben einem Herd oder über einem Waschbecken•
Neben einer Tür, Fenstern, Belüftung, Ventilator, Klimaanlage usw.•
In Bereichen, in denen Staub oder Schmutz den Sensor außer Betrieb setzen kann•
In explosionsgefährdeten Räumen•
VERHALTEN BEI ALARM (oder wenn Sie Gas riechen)
Das Warngerät nicht ausschalten•
Nehmen Sie keine weiteren elektrischen Geräte in Betrieb•
Zünden Sie kein offenes Licht an bzw. löschen Sie offenes Feuer•
Öffnen Sie Fenster und Türen und durchlüften Sie den Raum gründlich•
Unterbrechen Sie die Hauptgaszufuhr und sorgen Sie für die Beseitigung der Ursache des Gasaustritts•
Kontaktieren Sie bei anhaltendem/mehrfachem Alarm Ihren zuständigen Gasversorger oder Ihren Fachmann•
FEHLALARM
Der empndliche Sensor des Systems spricht auch auf andere gasförmige Medien an. Der Gebrauch von Aerosolen (Treibgas in Sprays für Haare, Desinfektion, usw.) aber auch starker Tabakqualm (z.B. rauchende Kartenrunde)
und Kochdämpfe können zu einem Fehlalarm führen.
FUNKTIONSTEST
Eine einfache Funktionsprüfung des Sensors ist mit Butangas aus einem Feuerzeug möglich. Ein Gasstoß, ohne
das Feuerzeug zu zünden löst einen Alarm aus. Weitere Informationen nden Sie in der Gebrauchsanleitung des
Gaswarngerätes.
Um stets eine einwandfreie Funktionsfähigkeit gewährleisten zu können, sollten Sie den Sensor zur Sicherheit nach
5 Jahren austauschen.
Zu Ihrer Sicherheit empfehlen wir, diesen Test monatlich durchzuführen!
Reinigen Sie regelmäßig den Sensor, indem Sie durch Pusten den Staub vom
Sensor entfernen.
Page 4
GEWÄHRLEISTUNG
Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel
eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos
aus, unter den folgenden Voraussetzungen:
Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: •
Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße,
Hausnummer, Postleitzahl, Stadt, Land).
Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für •
Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine •
Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden.
Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus der •
Benutzung der Geräte oder des Zubehörs resultieren.
Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.•
REINIGEN UND PFLEGEN
Vermeiden Sie den Einuss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung
auf das Gerät.
Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet
sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.
KONFORMITÄTSERKLÄRUNG
Die Konformitätserklärung bendet sich auf unserem Internetshop:
www.shop.elektrotechnik-schabus.de
RÜCKSENDUNG
Sollte Ihr Gerät defekt sein, bieten wir Ihnen folgende Möglichkeit:
Kontakt zu Elektrotechnik Schabus per:
Telefon +49 (0) 8036/674979-0
Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur
innerhalb Deutschland)
zu, dieses wird bei uns nicht angenommen!
Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.
die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket
UMWELTINFORMATIONEN
Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe
erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten.
Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen
bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien
Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.
(WEEE-NR.: 91394868)
Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme.
Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden
Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen
zur Umweltverträglichkeit unserer Produkte zu erhalten.
Elektrotechnik Schabus GmbH & Co. KG
Baierbacher Str. 150
D-83071 Stephanskirchen
TEL +49 (0) 80 36 / 67 49 79 - 0
FAX +49 (0) 80 36 / 67 49 79 - 79
MAIL [email protected]
WEB www.elektrotechnik-schabus.de
200897-SE_Anl_DE01
