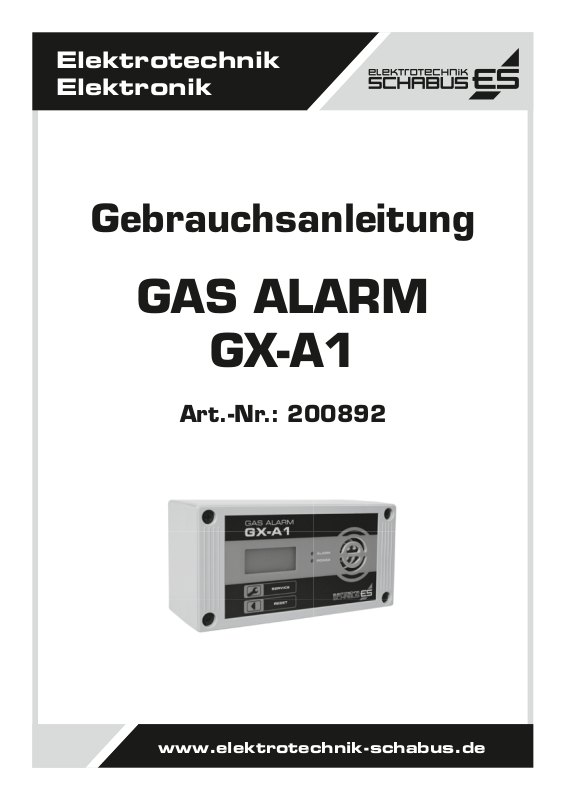

GX-A1
Art.-Nr.: 200892
www.elektrotechnik-schabus.de
Page 2
Page 3
Gebrauchsanleitung
DE
HERZLICHEN DANK FÜR IHR VERTRAUEN!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nach­lesen auf!
1. LIEFERUMFANG
1 Steuergerät► 1 Gebrauchsanleitung►
Montagematerial (4 Schrauben + Dübel)►
Zubehör (nicht im Lieferumfang)
Gassensor muss je nach Gastyp extra bestellt werden► Störlampe►
Telefonwahlgerät► Absperrventil►
Hupe►
2. SICHERHEITSHINWEISE
2.1 Allgemein
Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die • Gebrauchsanleitung sorgfältig durch.
Die Montage muss durch eine qualizierte Fachkraft erfolgen.• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.•
2.2 Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:
Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie • Läden, Großmärkte usw. Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche • Niederspannungsnetz angeschlossen sind.
Page 4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Der GAS ALARM GX-A1 ist ein Gasmelder für verschiedene Gase und warnt bereits bei einer Gaskonzentration, die weit unter dem lebensbedrohlichen Wert liegt. Dieses Über­wachungssystem ist deshalb seinem Zweck entsprechend sehr empndlich eingestellt. Zu jedem Gastyp muss ein geeigneter Sensor verwendet werden (Angaben zu Auslösung und Mindestkonzentration nden Sie in der Gebrauchsanleitung des Sensors).
Eine LCD-Anzeige informiert Sie ständig über den Betriebszustand. Das Alarmsignal erfolgt akustisch und optisch. Gleichzeitig wird ein potenzialfreies Relais geschaltet, um z.B mit ei­nem Magnetabsperrventil die Gaszuleitung zu verriegeln, so dass an einem eventuellen Leck in der Gasleitung oder in der Gastherme kein weiteres Gas mehr austreten kann.
Das Gerät darf nicht in explosionsgefährdeten Räumen eingesetzt werden.
Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.
4. MONTAGEANLEITUNG
Die Montage muss durch eine qualizierte Fachkraft erfolgen.
Bitte beachten Sie die fünf Sicherheitsregeln!
Der GAS ALARM GX-A1 und der Sensor dürfen nur in trockenen Innenräu­men installiert und müssen je nach Gastyp richtig platziert werden, damit eine einwandfreie Funktion des Warngerätes gewährleistet ist.
4.1 Wandmontage GX-A1
Zur Wandmontage müssen die vier Gehäuseschrauben gelöst werden. Danach wird die Frontplatte abgenommen und wenn nötig das Flachbandkabel am Stecker abgezogen. Die Unterschale des Gehäuses kann jetzt an eine Wand montiert werden (Montagematerial liegt bei).
Wichtig! Die Anschlusskabel, die zum Gasmelder führen, müssen fest als Aufputzleitungen installiert werden.
4.2 Sensormontage
Je nach Art des angeschlossenen Sensors detektiert das Gerät verschiedene Gase z.B. Stadt- und Erdgas (Methan/Butan), Kohlenmonoxid und Rauch oder Edelgase. Für jeden Sentortyp ist eine vorgeschriebene Montagehöhe notwendig, da Gase unterschiedliche Ei-
genschaften haben.
Achten Sie unbedingt auf die vorgeschriebene Montagehöhe! Lesen Sie bitte die Gebrauchsanleitung des Sensors, den Sie verwenden wollen, und entnehmen Sie daraus auch die vorgegebene Montagehöhe!
Page 5
4.3 Anschlussbelegung Sensor
L
N
PE
L
L
N
N
PE
PE
G
Ö
S
1
2
3
1
2
3
1
2
3
Betriebsspannung
210-250V
50-60 Hz
Relais
5A/230V
1 = Braun 2 = Weiß 3 = Grün
Magnet-Absperrventil
(Im Ruhezustand geschlossen)
Sensor 1
Sensor 2
Sensor 3
Optional
GX-E3
(Art.-Nr.: 200947)
Beachten Sie die Farbbelegung des Sensorkabels (siehe 4.5 Anschlussbild).
4.4 Anschlussbelegung Relais
Bei Anschluss von Zubehörgeräten am potenzialfreien Relais ist dabei zu beachten, dass die Schaltleistung nicht überschritten werden darf.
Relaisstatus im Überwachungsmodus: ► Das Relais ist „angezogen“ (Schließerkontakt geschlossen/Öffnerkontakt offen) Relaisstatus im Alarmmodus: ► Das Relais „fällt ab“ (Schließerkontakt offen/Öffnerkontakt geschlossen)

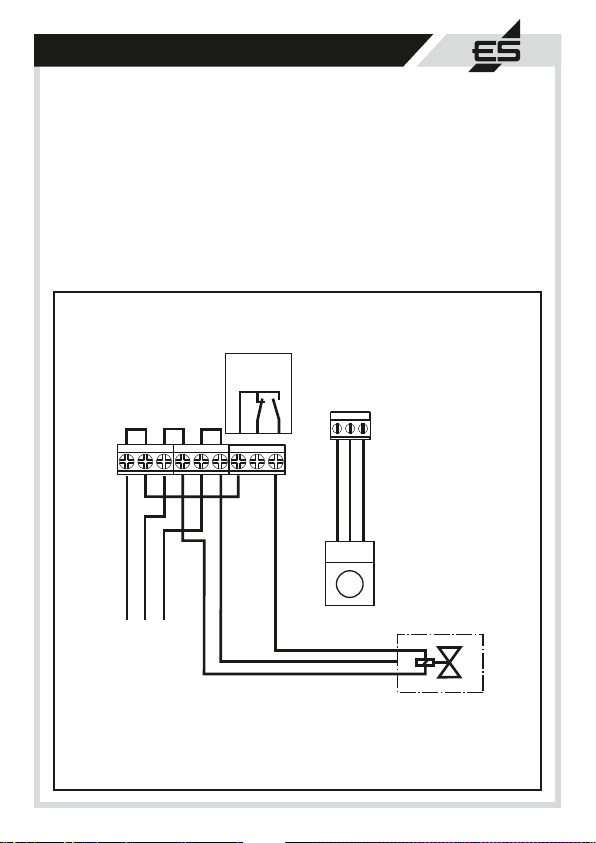

4.5 Anschlussbild
Page 6
5. INBETRIEBNAHME / FUNKTIONSTEST
Eine elektrische Funktionsprüfung erfolgt beim Anlegen der Netzspannung, dann wird für ca. 5 Minuten die Aufheizphase gestartet, bis der Sensor die erforderliche Betriebstemperatur
erreicht hat.
Beachten Sie: Auch bei längerem Netzausfall, wird die Funktionsprüfung erneut gestartet. Die Funktionsprüfung des Sensors entnehmen Sie bitte aus der Gebrauchsanleitung Sen-
sor, den Sie verwenden!
Zu Ihrer Sicherheit empfehlen wir regelmäßig die Anlage auf Ihre Funktion zu überprüfen!
5.1 Alarm
Sobald die Gaskonzentration den Wert um 1% überschreitet wird ein Voralarm ausgelöst und es ertönt alle 30 Sekunden ein Signalton. Wird der Grenzwert der Gaskonzentration um 2,5% überschritten, so löst das Gerät einen akustischen bzw. optischen Alarm aus (Alarm LED blinkt rot) und gleichzeitig schaltet das Relais.
Der Alarm bleibt so lange bestehen bzw. Relais geschalten, bis die Meldung durch längeren
Druck auf die Taste <RESET> wieder gelöscht wird.
5.2 Verhalten bei Alarm oder wenn Sie Gas riechen
Entnehmen Sie dies aus der Gebrauchsanleitung des Sensors, den Sie verwenden!
5.3 Fehlalarm
Das Überwachungssystem ist seinem Zweck entsprechend sehr empndlich eingestellt. Der Sensor des Systems spricht auch auf andere gasförmige Medien an. Der Gebrauch von Aerosolen (Treibgas in Sprays für Haare, Desinfektion, Alkohole usw.) aber auch starker Tabakqualm (rauchende Kartenrunde) kann zu einem Fehlalarm führen. Auch ein Kabelbruch oder defekter Sensor können einen Fehlalarm auslösen. Da wir nicht über die erforderlichen Prüfgase verfügen, geben wir Ihnen die rechnerisch ermittelten Konzentrationen für die Gassensoren laut den Datenblatt-Diagrammen bekannt (siehe Gebrauchsanleitung Sensor). Die Mindestkonzentrationen berücksichtigen Bauteiletoleranzen und Temperatureinüsse.
5.4 Wartung
Nach 50 Wochen Betriebszeit werden Sie vom Gerät aufgefordert einen Funktionstest durchzuführen (siehe INBETRIEBNAHME / FUNKTIONSTEST). Nach 250 Wochen werden Sie aufgefordert das Gerät auf Funktion zu überprüfen und den
Sensor auszutauschen.
Durch gleichzeitiges Drücken der Tasten ► <SERVICE> und <RESET> für 5 Sekunden quittieren sie den erbrachten Funktionstest bzw. Sensortausch. Statusabfrage Funktionstest: Taste ► <SERVICE> einmal drücken Statusabfrage Sensor: Taste ► <SERVICE> nochmal drücken Zurück zum Hauptdisplay: Taste ► <SERVICE> nochmal drücken
Page 7
5.5 Display
Ab Softwareversion V2.1 zeigt das Display ständig die Sensorspannung in Volt an. Auf die
Gaskonzentration lässt dieser Wert nur bedingt Rückschlüsse zu. Vielmehr gibt diese Zahl Auskunft über den Zustand des Sensors im Vergleich mit dieser Tabelle, sowie beim Testen.
Betrieb Voralarm Hauptalarm
SE-Sensor
Art.-Nr. 200897 0,5 ... 0,9 V ab 2,0 V ab 2,5 V
CO-Sensor
Art.-Nr. 200898 0,9 ... 1,5 V ab 2,0 V ab 2,5 V
CO2-Sensor
Art.-Nr. 200989 0,4 ... 1,0 V ab 2,0 V ab 2,5 V
6. TECHNISCHE DATEN
Betriebsspannung: 210 - 250 V AC / 50-60 Hz Leistungsaufname: 4 W Sensorspannung: 5 V Relaiskontakt: 5 A (potenzialfreier Wechsler) Schalldruck Summer: 90 dB (10cm Abstand) Software Version: V 2.2 Funktionsbereich: -15°C / +40°C Schutzart: IP 20 Abmssungen (HxBxT) : 80x160x55 mm
7. ALLGEMEIN
Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter Gaskonzentration durch den Gasmelder gegeben wird. Um stets eine einwandfreie Funktionsfähigkeit gewährleisten zu können, sollten Sie den Sensor zur Sicherheit nach 5 Jahren austauschen.
7.1 Reinigen und Pegen
Vermeiden Sie den Einuss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.
7.2 Konformitätserklärung
Die Konformität dieses Geräts zu den EU-Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt. Die Konformitätserklärung kann unter u. g. Adresse eingesehen werden.
Elektrotechnik Schabus GmbH & Co. KG Baierbacher Straße 150 D-83071 Stephanskirchen
Alle Rechte, technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Page 8
7.3 Gewährleistung
Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:
Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt • werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land). Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend • verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung. Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik • Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden. Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben • jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren. Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.•
7.4 Rücksendung
Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:
Fax +49 (0) 80 36 / 67 49 79 - 79 Email [email protected]
Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich
belastet.
7.5 Umweltinformationen
Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts
nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.
(WEEE-NR.: 91394868) Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme.
Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
Telefon +49 (0) 80 36 / 67 49 79 - 0
Elektrotechnik Schabus GmbH & Co. KG Baierbacher Str. 150 D-83071 Stephanskirchen
TEL +49 (0) 80 36 / 67 49 79 - 0 FAX +49 (0) 80 36 / 67 49 79 - 79 MAIL [email protected] WEB www.elektrotechnik- schabus.de
200892_Anl_DE_05
