Elektrotechnik
Elektronik

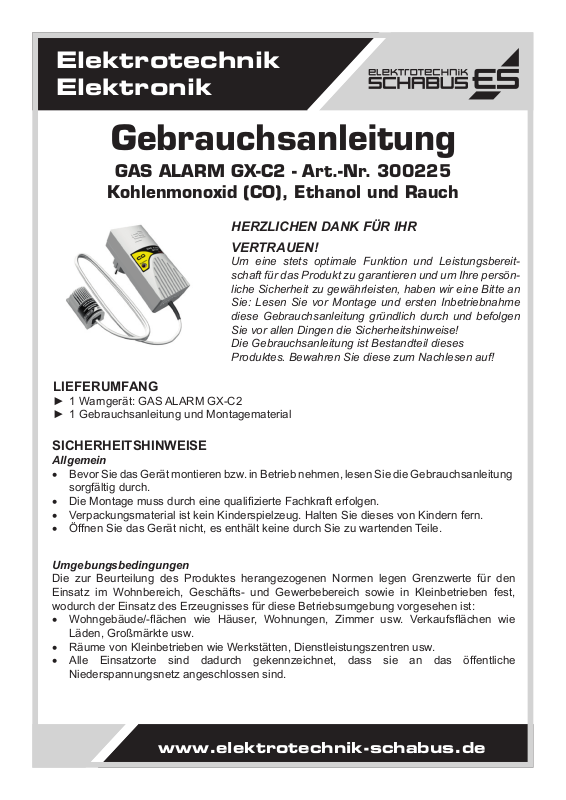

Gebrauchsanleitung
GAS ALARM GX-C2 - Art.-Nr. 300225
Kohlenmonoxid (CO), Ethanol und Rauch
HERZLICHEN DANK FÜR IHR
VERTRAUEN!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an
Sie: Lesen Sie vor Montage und ersten Inbetriebnahme
diese Gebrauchsanleitung gründlich durch und befolgen
Sie vor allen Dingen die Sicherheitshinweise!
Die Gebrauchsanleitung ist Bestandteil dieses
Produktes. Bewahren Sie diese zum Nachlesen auf!
LIEFERUMFANG
1 Warngerät: GAS ALARM GX-C2►
1 Gebrauchsanleitung und Montagematerial►
SICHERHEITSHINWEISE
Allgemein
Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung •
sorgfältig durch.
Die Montage muss durch eine quali zierte Fachkraft erfolgen.•
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.•
Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.•
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den
Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest,
wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:
Wohngebäude/- ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufs ächen wie •
Läden, Großmärkte usw.
Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.•
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche •
Niederspannungsnetz angeschlossen sind.
www.elektrotechnik-schabus.de
Page 2
TECHNISCHE DATEN
GAS ALARM
Betriebsspannung: 230 (+/-10%) V AC / 50-60 Hz, ca. 3 W
Schutzart: IP 20
Schalldruck Summer: 90 dB (Abstand 10 cm)
Sensortyp: katalytisch
Funktionsbereich: +10 °C / +35 °C
Lagertemperatur: -20 °C / +70 °C
Luftfeuchte (Umgebung): 5-90 % RH (nicht kondensierend)
Lebensdauer Sensor: ca. 5 Jahre
Empndlichkeit CO / Ethanol: ca. 200 ppm / ca. 300 ppm
Kabellänge und Durchmesser: 2,5 Meter, 3,5 mm
Abmessungen (HxBxT): 118x60x44 mm
Abmessungen Sensor (HxBxT): 52x27x29 mm
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der GAS ALARM GX-C2 mit internem Sensor ist ein Gasmelder für Kohlenmonoxid, Ethanol
und Rauch und warnt bereits bei einer Gaskonzentration, die weit unter dem lebensbedrohli-
chen Wert liegt. Dieses Überwachungssystem ist deshalb seinem Zweck entsprechend sehr
empndlich eingestellt. Das Gerät ist geeignet für den normalen Haushaltsgebrauch und darf
nicht in explosionsgefährdeten Räumen eingesetzt werden.
Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.
Das Gerät ersetzt nicht die ordnungsgemäße Installation, Benutzung und Instandhaltung von
brennstoffbetriebenen Geräten einschließlich zugehöriger Lüftungs- und Abgassysteme.
MONTAGEANLEITUNG
Der GAS ALARM GX-C2 darf nur in trockenen Innenräumen installiert und muss je nach
Gastyp richtig platziert werden, damit eine einwandfreie Funktion des Warngerätes gewährleistet ist.
Achten Sie unbedingt auf die vorgeschriebene Position des Warngerätes!
Platzierung des Warngerätes bei
Kohlenmonoxid (CO) / Ethanol / Rauch:
Stecken Sie das Warngerät möglichst nahe an der
zu überwachenden Verbrennungsstätte bzw. Abzug/
Kamin/Schornstein in eine Steckdose, jedoch ca. 1530 cm unter der Zimmerdecke, da die austretenden
Gase erhitzt sind und zunächst erstmals nach oben
steigen.
Das Warngerät darf an folgenden Standorten nicht betrieben werden:
Stellen, die bei Gasaustritt die Alarmauslösung verhindern könnten (z.B. hinter Vorhängen •
oder in Schränken)
Direkt über einem Herd bzw. Verbrennungsstätte oder über einem Waschbecken•
Neben einer Tür, Fenstern, Belüftung, Ventilator, Klimaanlage usw.•
In Bereichen, in denen Staub, Feuchtigkeit oder Schmutz den Sensor außer Betrieb •
setzen können
In explosionsgefährdeten Räumen•
Am Sensor steht das Datum (Monat/Jahr) für die nächste Sensorprüfung.
Bitte senden Sie den GASALARM zur Werksprüfung an uns.
2
Page 3
INBETRIEBNAHME
Der GAS ALARM GX-C2 wird einfach in eine Steckdose 230V/50Hz gesteckt. Die Anzeige
LED (Function) blinkt grün und der Alarmton ertönt einmal kurz. Der Sensor des Überwachungssystems benötigt dabei eine Aufheizzeit von ca. 7 Minuten zum Erreichen der Funktionsfähigkeit. Anschließend leuchtet die LED (Function) grün und der GAS ALARM GX-C2
ist betriebsbereit.
ACHTUNG: Aufgrund unterschiedlicher Transportbedingungen (lange Lagerung / Feuchtig-
keit / Staub) kann unmittelbar nach der Aufheizzeit ein Alarm ausgelöst werden (LED blinkt
rot). Trennen Sie das Gerät kurz vom Netz und starten erneut die Aufheizzeit. Dieser Vorgang muss evtl. bis zu drei mal wiederholt werden.
VORALARM
Sobald der GX-C2 CO-Gas, Ethanol oder Rauch detektiert, wird der Voralarm ausgelöst und
die LED (Function) blinkt rot, ohne dass ein Alarmton zu hören ist.
ALARM
Erst wenn eine erhöhte Gaskonzentration länger als 30 Sekunden vom Sensor detektiert
wird, löst das Gerät einen akustischen Alarm aus und die LED (Function) blinkt rot.
VERHALTEN BEI ALARM
Das Warngerät nicht ausstecken•
Nehmen Sie keine weiteren elektrischen Geräte in Betrieb•
Zünden Sie kein offenes Licht an bzw. löschen Sie offenes Feuer•
Öffnen Sie sofort Fenster und Türen und durchlüften Sie den Raum bzw. das Haus •
gründlich. Informieren Sie andere Personen im Haus. Alle Personen müssen das Haus
verlassen!
Untersuchen Sie den Raum bzw. das Haus nach eventuellen Brandherden. •
Kohlenmonoxid entsteht bei der Rauchentwicklung von Bränden. Wichtig: Alle Personen
müssen das Haus verlassen!
Beseitigen Sie die Ursache für den Gasaustritt. Bei Unklarheiten verständigen Sie Ihren •
Fachmann für Energieversorgung
Kontaktieren Sie bei anhaltendem/mehrfachem Alarm Ihren Fachmann für •
Energieversorgung bzw. die Feuerwehr
FEHLALARM
Der empndliche Sensor des Systems spricht auch auf andere gasförmige Medien an. Der
Gebrauch von Aerosolen (Treibgas in Sprays für Haare, Desinfektion, usw.), aber auch starker Tabakqualm (z.B. rauchende Kartenrunde) und Kochdämpfe können zu einem Fehlalarm
führen.
SENSORFEHLER oder KABELBRUCH
Stellt das Gerät bei einem Selbsttest eine Fehlfunktion des Sensors oder einen Bruch im
Kabel fest, so blinkt die LED (Function) orange. In diesem Fall stecken Sie das Gerät aus
und nehmen mit uns Kontakt auf.
FUNKTIONSTEST
Eine einfache Funktionsprüfung des Warngerätes ist mit Butangas aus einem Feuerzeug
möglich. Ein Gasstoß (ca. 30 s) an die unteren Lüftungsschlitze des Gehäuses, ohne das
Feuerzeug zu zünden, löst einen Alarm aus und die LED (Function) blinkt rot. Trennen Sie
das Gerät kurz vom Netz und starten erneut die Aufheizzeit.
Zu Ihrer Sicherheit empfehlen wir, diesen Test monatlich durchzuführen!
Reinigen Sie regelmäßig den Sensor, indem Sie durch Pusten den Staub
vom Sensor entfernen.
3
Page 4
ALLGEMEIN
Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzeloder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter Gaskonzentration durch den
Gasmelder gegeben wird.
REINIGEN UND PFLEGEN
Vermeiden Sie den Einuss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung
auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen
leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.
KONFORMITÄTSERKLÄRUNG
Die Konformitätserklärung nden Sie unter: www.elektrotechnik-schabus.de
GEWÄHRLEISTUNG
Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel
eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät
kostenlos aus, unter den folgenden Voraussetzungen:
Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: •
Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße,
Hausnummer, Postleitzahl, Stadt, Land).
Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für •
Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt •
keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht
wurden.
Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus •
der Benutzung der Geräte oder des Zubehörs resultieren.
Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.•
RÜCKSENDUNG
Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:
Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für
Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken
Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen!
Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich
belastet.
UMWELTINFORMATIONEN
Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung
natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende
Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer
Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden
Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts
nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.
(WEEE-NR.: 91394868)
Das durchgestrichene Papierkorbsymbol auf dem
Produkt erinnert Sie an die Nutzung dieser Systeme.
Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und
Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt.
Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit
unserer Produkte zu erhalten.
Telefon +49 (0) 80 36 / 67 49 79 - 0
300225_Anl_DE_04
