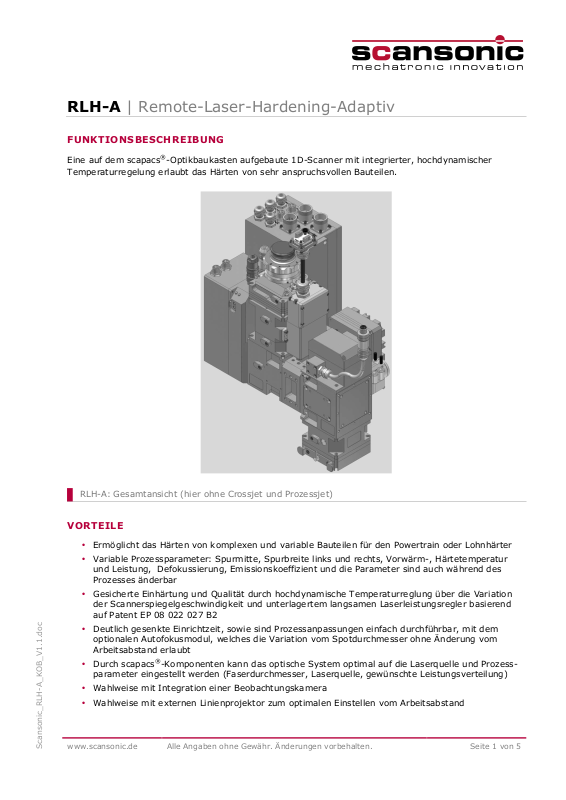

Scansonic RLH-A DATASHEET [de]

RLH-A | Remote-Laser-Hardening-Adaptiv

FUNKTIONSBESCHREIBUNG

Eine auf dem scapacs®-Optikbaukasten aufgebaute 1D-Scanner mit integrierter, hochdynamischer
Temperaturregelung erlaubt das Härten von sehr anspruchsvollen Bauteilen.

RLH-A: Gesamtansicht (hier ohne Crossjet und Prozessjet)

VORTEILE

• Ermöglicht das Härten von komplexen und variable Bauteilen für den Powertrain oder Lohnhärter

• Variable Prozessparameter: Spurmitte, Spurbreite links und rechts, Vorwärm-, Härtetemperatur

und Leistung, Defokussierung, Emissionskoeffizient und die Parameter sind auch während des
Prozesses änderbar

• Gesicherte Einhärtung und Qualität durch hochdynamische Temperaturreglung über die Variation

der Scannerspiegelgeschwindigkeit und unterlagertem langsamen Laserleistungsregler basierend
auf Patent EP 08 022 027 B2

• Deutlich gesenkte Einrichtzeit, sowie sind Prozessanpassungen einfach durchführbar, mit dem

optionalen Autofokusmodul, welches die Variation vom Spotdurchmesser ohne Änderung vom
Arbeitsabstand erlaubt

• Durch scapacs®-Komponenten kann das optische System optimal auf die Laserquelle und Prozess-

parameter eingestellt werden (Faserdurchmesser, Laserquelle, gewünschte Leistungsverteilung)

• Wahlweise mit Integration einer Beobachtungskamera

• Wahlweise mit externen Linienprojektor zum optimalen Einstellen vom Arbeitsabstand

Scansonic_RLH-A_KOB_V1.1.doc

www.scansonic.de Alle Angaben ohne Gewähr. Änderungen vorbehalten. Seite 1 von 5

ERLÄUTERUNG MODULE RLH-A

RLH-A: Seitenansicht

RLH-A: Rückansicht
