Scan Andersen 4-5

NO - Monterings- og bruksanvisning 2

DK - Monterings- og brugsanvisning 15

Manual Version P00

Andersen 4-5

FI - Asennus- ja käyttöohje 24

GB - Installation and Operating Instructions 34

FR - Manuel d’installation et d’utilisation 44

ES - Instrucciones para instalación 54

IT - Manuale di installazione ed uso 64

DE - Montage- und Bedienungsanleitung 74

NL - Installatie- en montagehandleiding 84

Manualene må oppbevares under hele produktets levetid. The manuals which are enclosed with the product must be kept throughout the product’s entire service life. Les manuels fournis avec le produit doivent être conservés pendant toute la durée de vie du produit. Los manuales suministrados con este producto deben guardarse durante todo el ciclo de vida del producto. I manuali inclusi con il prodotto vanno conservati per l’intera durata di vita del prodotto. Das im Lieferumfang des Produkts enthaltene Begleitmaterial ist über die gesamte Nutzungsdauer aufzubewahren. De bĳ de haard meegeleverde handleidingen moeten gedurende de volledige gebruiksduur van de haard bewaard blĳ ven.

NORGE

Meldeskjema og sjekkliste for montering av ildsted

NORGE

Eiers navn

Eiendommens adresse:

Post nr. Sted

Ildstedets navn og type:

Skorsteinstype (eks. tegl, element eller stålskorstein):

Høyde fra røykinnføring til skorsteinstopp og innvendig diameter): Meter Dia. Ø mm

Følgende punkter er sjekket under/etter installasjonen:

Er ildstedet montert etter ?negninsivnasgniretnom Er størrelsen/avstand til brannmur i henhold til mont. anvisningen?

tsva rE

Er underlagsplate/forplatens størrelse i henhold til mont. anvisningen?

Er røykinnføring/innmuringsstuss montert?

Er røykrøret montert med stigning fra ildsted mot skorstein? Er ildstedet sikret tilstrekkelig tilførsel av forbrenningsluft?

Gnr.

Maks. effekt i kW

Antall ildsteder på skorsteinen:

Tlf.

Bnr.

Brenseltype

Stk.

OK Ikke OK

?trellortnok elairetam trabnnerb lit dnatsva rE ?trellortnok kat lit dna

?gnimmarmo dem detsdli va netkev tevlug relåT

Er ildstedet prøvefyrt og fungerer tilfredsstillende?

Installasjonen er utført av:

Sted

OBS! Husk at huseier plikter å melde fra til kommunen ved Brann og Feiervesen om at ildsted er montert i følge norsk regelverk

Sørg derfor at denne side blir utfylt og at en kopi sendes til det stedlige Brann og Feiervesen samt ta godt vare på originalen da denne er et verdipapir for boligen.

Dette er forutsetningen for at Jøtuls reklamasjonsrett (10 år på utvendige støpejernsdeler, 2 år på dørglass) er gjeldende.

Dato

Eiers signatur

NORSK

Innhold

Installasjonsmanual med tekniske data

1.0 Forhold til myndighetene ...............................5

2.0 Tekniske data ......................................................5

3.0 Sikkerhet ..............................................................7

4.0 Installasjon .........................................................7

5.0 Daglig bruk........................................................10

6.0 Service.................................................................11

7.0 Vedlikehold ........................................................12

8.0 Driftsforstyrrelser - feilsøking .....................13

9.0 Tilleggsutstyr ....................................................13

10.0 Gjenvinning ......................................................13

11.0 Garanti ...............................................................13

1.0 Forhold til myndighetene

Installasjonen av et ildsted må være i henhold til det enkelte lands lover og regler.

Alle lokale forordninger, inklusive de som henviser til nasjonale og europeiske standarder, skal overholdes ved installasjonen av produktet.

Vi anbefaler at Installasjonen kontrolleres før ildstedet tas i bruk. OBS! Husk å sende meldeskjemaet til stedlig kommune om at nytt ildsted er installert.

Les Monterings- og bruksanvisningen nøye før monteringen/ installasjon begynner.

Et typeskilt av varmebestandig materiale er plassert på skjermplaten bak. Det inneholder informasjon om identi kasjon og dokumentasjon av produktet.

2.0 Tekniske data

Materiale: Støpejern Over atebehandling: Sort lakk Type brensel: Ved Maks. vedlengde: 30 cm Røykuttak: Topp/bak Røykrørsdimensjon: Utvendig Ø 125/123 cm

innvendig Ø 114 mm/ 102 cm Vekt med konveksjonssider: Ca. 94 kg Vekt med kleberstenssider: Ca. 178 kg. Produktmål: Se  g. 1

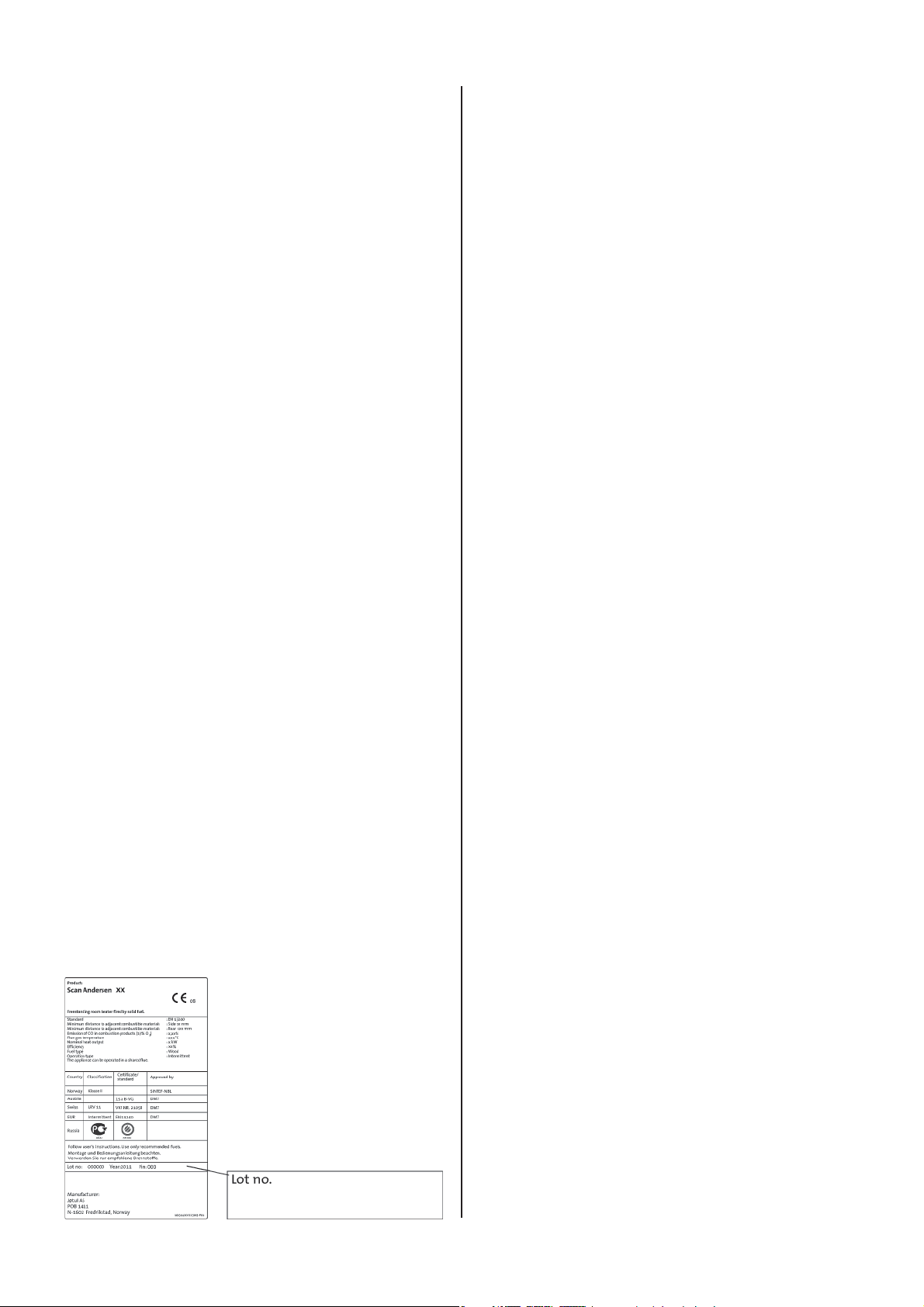

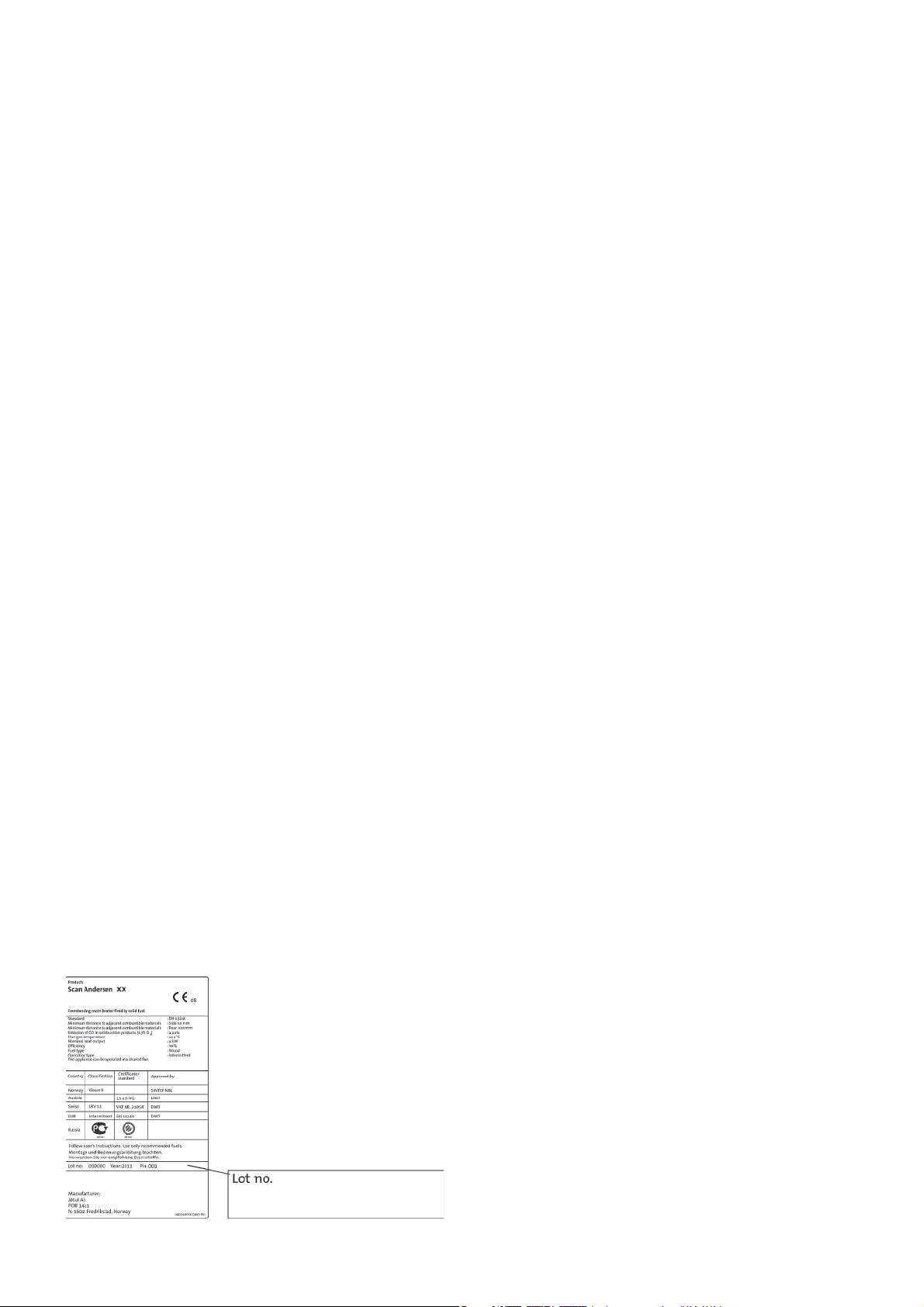

På samtlige av våre produkter  nnes et skilt som angir lotnummer og år. Skriv av dette nummeret på avmerket sted. For at garantien skal gjelde, skal serienummeret og garantikort/ kvittering alltid presenteres ved kontakt med forhandler.

Tekniske data ihht. EN 13240:

Nominell varmeavgivelse: 4 kW Virkningsgrad: 77% Anbefalt skorsteinstrekk: 13 Pa CO-emission (13 % O2): 0,09 % CO-emission (13 % O2): 1178 mg/Nm Driftsform: Intermitterende

Med intermitterende forbrenning menes her vanlig bruk av et ildsted. Dvs. at det legges i et nytt ilegg straks brenslet har brent ned til glør.

NORSK

Brennbar vegg

Ikke brennbar vegg

289

900123-P00

Scan Andersen 4-5

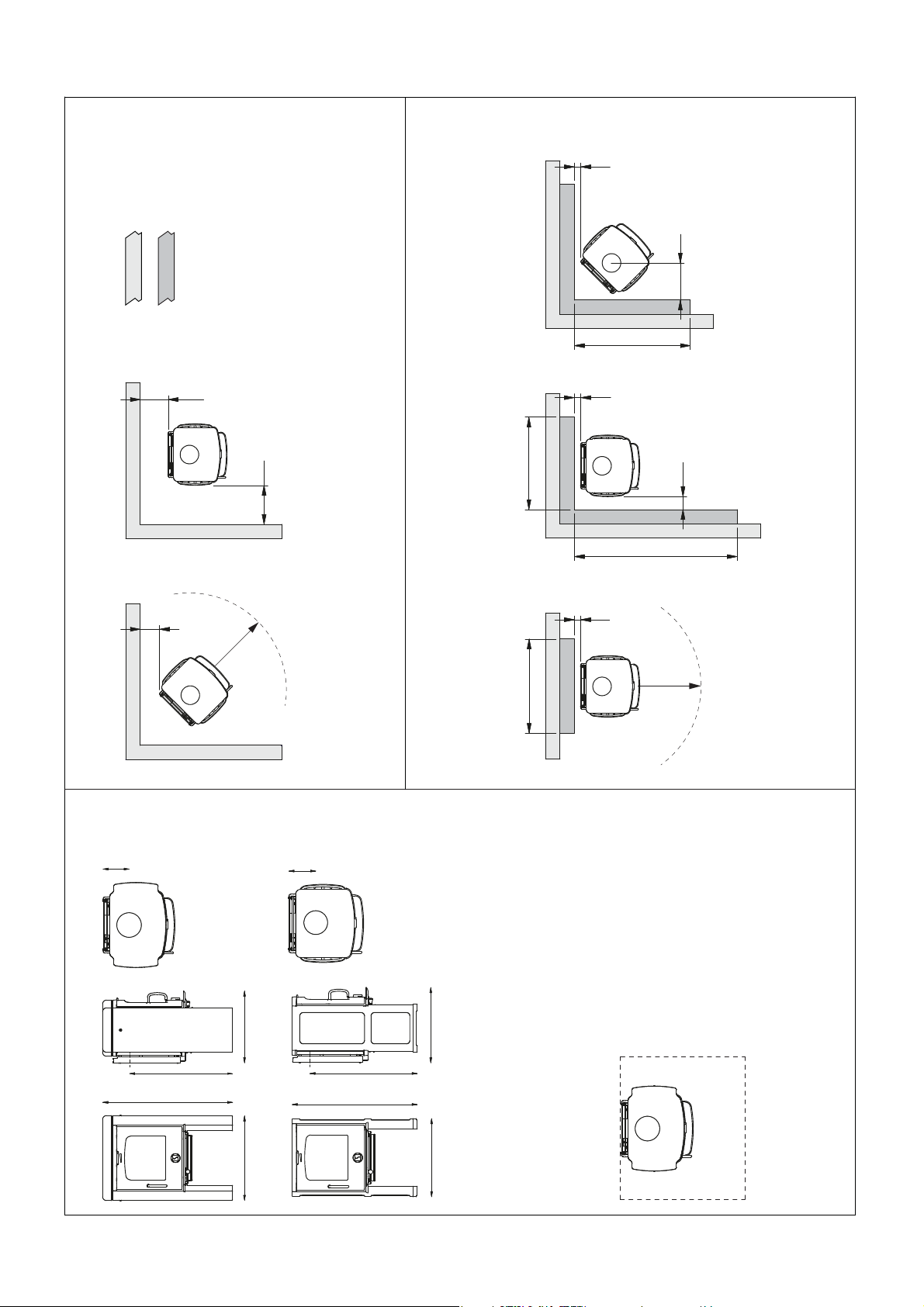

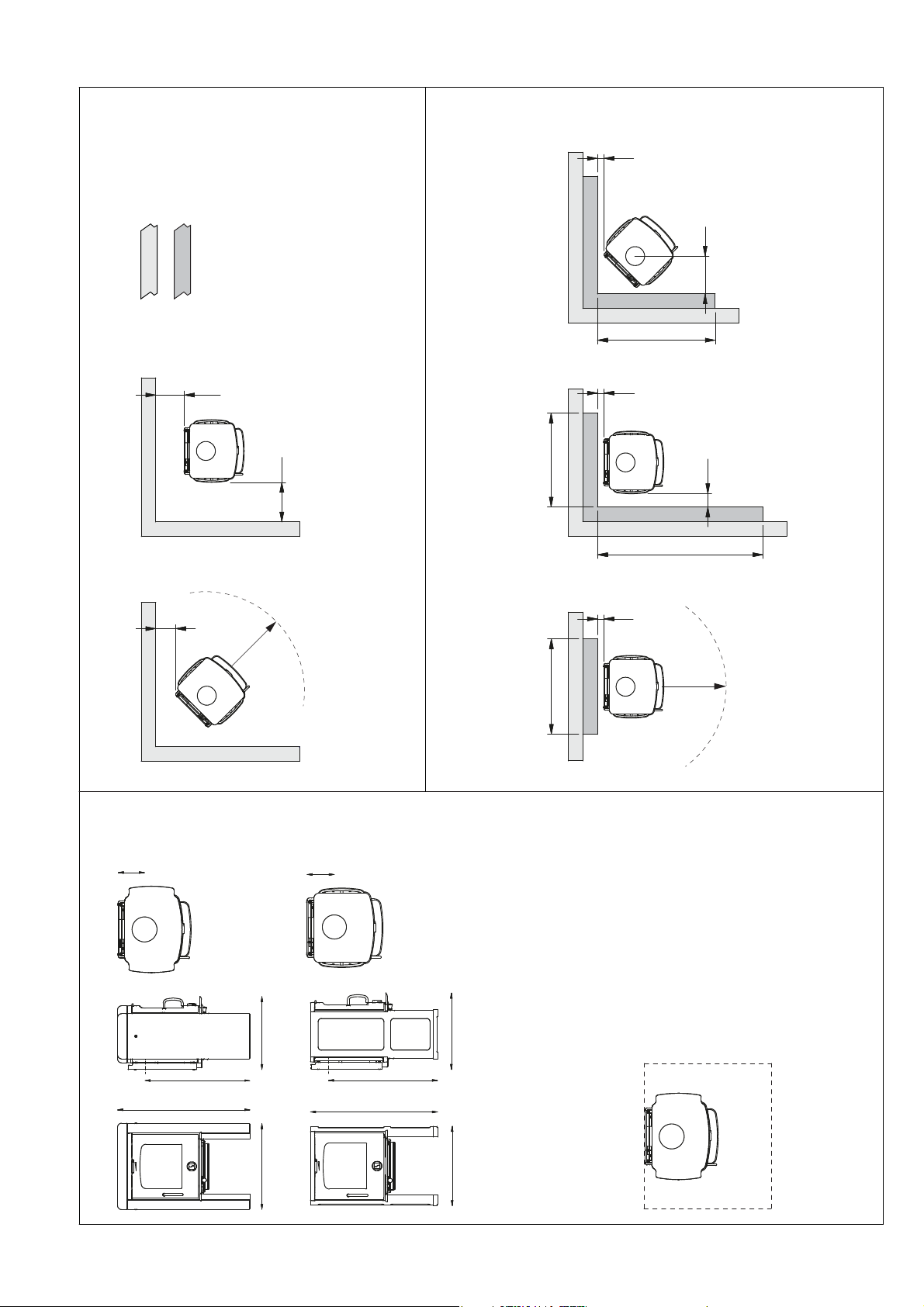

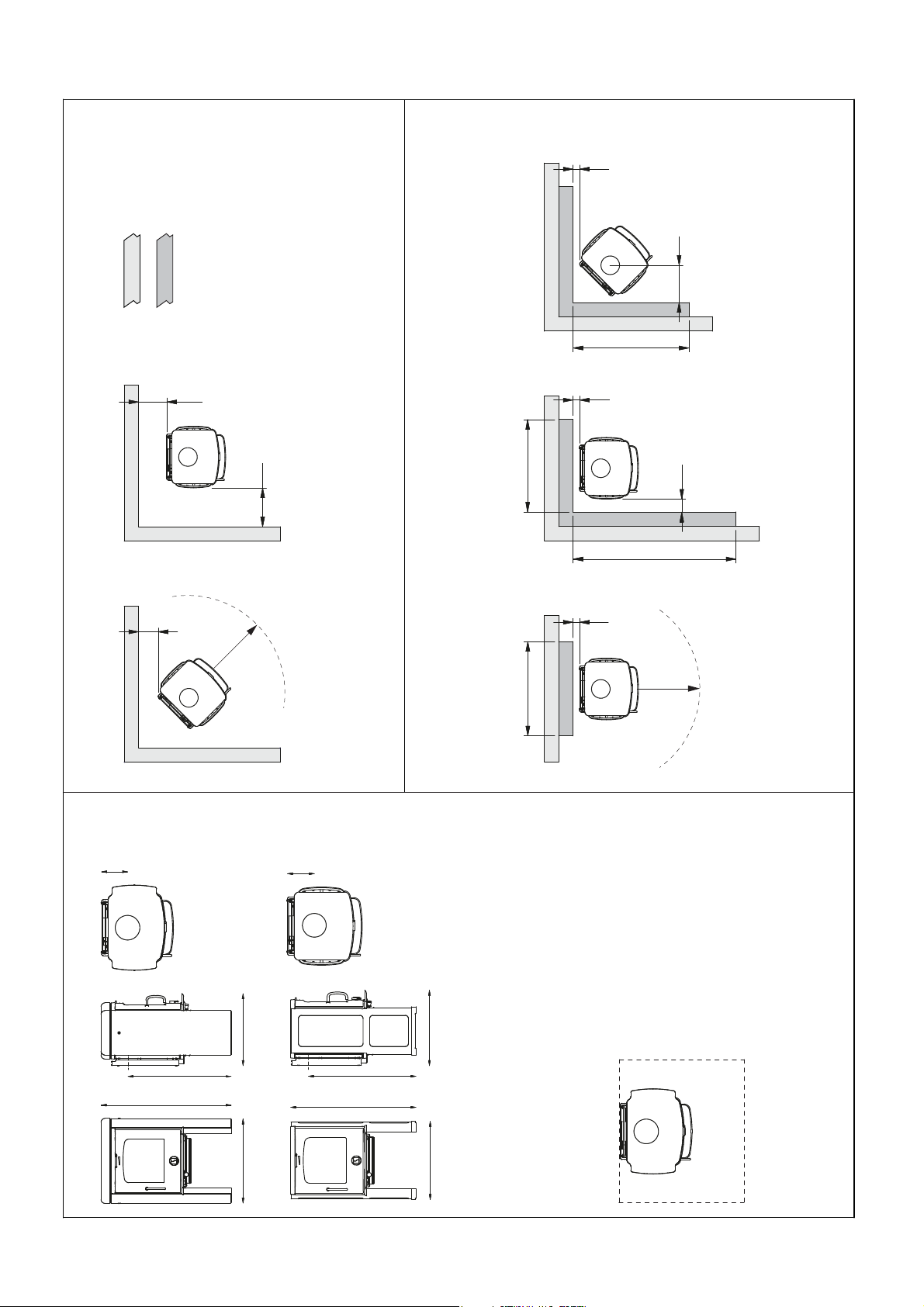

Minste avstand til brennbar vegg:

*150

300

*150

300

850

300

* = Ved bruk av ekstra skjermplate (kat.nr. 50013025 (konveksjon) / 50013027 (kleber)).

712

724

Minste avstand til vegg beskyttet av godkjent brannmur:

100

850

Alle mål er med halvisolert/skjermet røykrør helt ned til produktet.

164

Klebermodell (tilleggsutstyr):

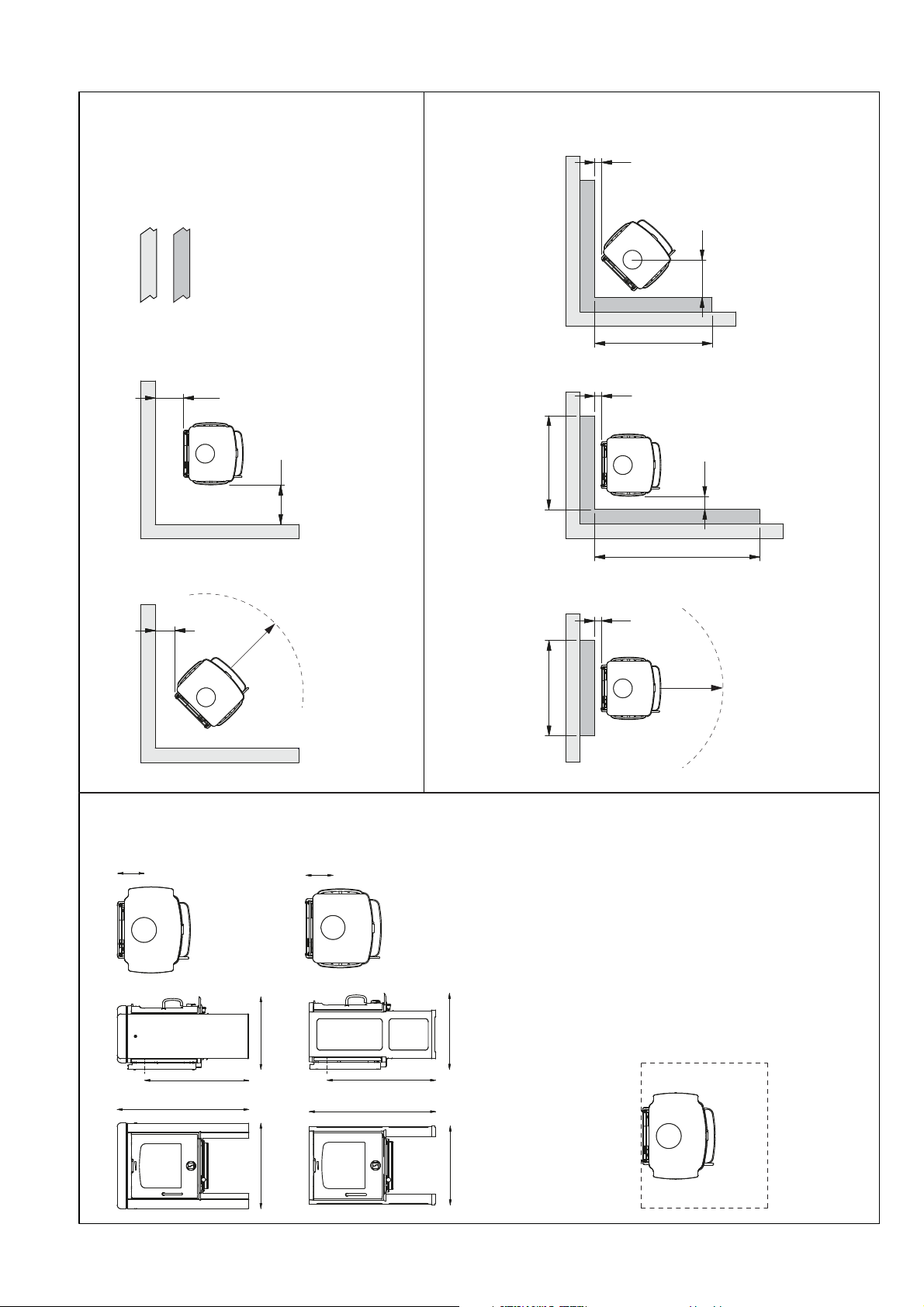

Fig. 1

821

651*

* Senter bakuttak

457

532

Konveksjonsmodell:

164

758

651*

457

474

Min. mål gulvplate.

X,Y = I henhold til nasjonale lover og regler.

NORSK

3.0 Sikkerhet

OBS! For å sikre optimal funksjon og sikkerhet anbefales det at installasjonen utføres av kvali sert montør.

Eventuelle endringer på produktet som foretas av forhandleren, montøren eller brukeren, kan føre til at produktet og sikkerhetsfunksjonene ikke fungerer som de skal. Det samme gjelder montering av tilbehør eller tilleggsutstyr som ikke er levert av produsenten av ildstedet. Dette kan også skje dersom elementer som er nødvendige for ildstedets funksjon og sikkerhet, har blitt demontert eller  ernet.

I alle disse tilfellene fraskriver produsenten seg sitt ansvar, og garantien bortfaller.

3.1 Brannforebyggende tiltak

• Enhver bruk av ildstedet kan representere en viss fare. Ta derfor hensyn til følgende anvisninger:

• Minste tillatte sikkerhetsavstander ved installering og bruk av ildstedene  nnes i  g. 1.

• Sørg for at møbler og annet brennbart materiale ikke kommer for nær ildstedet. Minste avstand foran ildstedsåpningen til brennbart materiale skal være 850 mm.

• La ilden brenne ut. Slukk den aldri med vann.

• Ildstedet blir varmt under fyring, og kan forårsake forbrenning hvis det berøres.

• Fjern asken kun når ildstedet er kaldt. Aske kan inneholde glør og bør derfor oppbevares i en ubrennbar beholder.

• Aske må plasseres forsvarlig utendørs, eller tømmes der dette ikke medfører brannfare.

Ved brann i skorstein:

• Steng alle luker og ventiler.

• Hold ileggsdøren lukket.

• Kontroller loft og kjeller for røykutvikling.

• Ring brannvesenet.

• Før ildstedet kan taes i bruk etter en brann eller et branntilløp, må ildstedet og skorsteinen være kontrollert og funnet i orden av fagkyndig personell.

4.0 Installasjon

NB! Kontroller at ildstedet er fri for skader før installasjonen

begynner. Produktet er tungt! Sørg for hjelp når det skal settes opp og monteres.

4.1 Gulv

Fundamentering

Man må forsikre seg om at gulvet er dimensjonert for ildstedet. Se «2.0 Tekniske data» for angivelse av vekt.

Eventuelt gulvbelegg av brennbart materiale, slik som linoleum, tepper etc. må  ernes under gulvplaten.

Platen må være i henhold til nasjonale lover og regler.

For Norge: Min. 300 mm fremfor ileggsåpningen, og bredde minimum lik ileggsåpningen.

Kontakt dine lokale bygningsmyndigheter angående restriksjoner og installasjonskrav.

4.2 Vegg ( g. 1)

Avstand til vegg av brennbart materiale

For avstander, se fig. 1 a.

Avstand til vegg dekket av brannmur ( g. 1)

Kontakt dine lokale bygningsmyndigheter angående restriksjoner og installasjonskrav.

Krav til brannmur

Brannmuren skal være minimum 100 mm tykk og være utført i teglstein, betongstein eller lettbetong. Andre materialer og konstruksjoner med tilfredsstillende dokumentasjon kan også benyttes.

Avstand til ikke brennbar vegg

Med ikke brennbar vegg menes her en ikke bærende vegg av gjennomgående murverk/betong.

Kontakt dine lokale bygningsmyndigheter angående restriksjoner og installasjonskrav.

4.3 Skorstein og røykrør

• Ildstedet kan tilknyttes skorstein og røykrør godkjent for fastbrenselfyrt ildsted med røykgasstemperatur som angitt i «2.0 Tekniske data».

• Skorsteinstverrsnittet må minimum være lik røykrørstverssnittet. Bruk gjerne «2.0 Tekniske data» ved beregning av riktig skorsteinstverrsnitt. OBS! Minste anbefalte skorsteinslengde er 3,5 m.

• Flere fastbrenselfyrte ildsteder kan tilknyttes samme pipeløp dersom skorsteinstverrsnittet er tilstrekkelig.

• Tilslutning til skorstein må utføres i henhold til skorsteinsleverandørenes monteringsanvisninger.

• Før det tas hull i skorsteinen, bør ildstedet prøveoppstilles for riktig avmerking for plassering av ildsted og hull i skorsteinen. Se  g. 1 for minimumsmål.

• Se til at røykrøret får stigning hele veien frem til skorsteinen.

• Bruk røykrørsbend med feieluke for å sikre feiemulighet.

Vær obs på at det er særdeles viktig at tilslutninger har en viss  eksibilitet. Dette for å forhindre at bevegelser i installasjonen fører til sprekkdannelser.

Krav til beskyttelse av brennbart gulv

Skal ildstedet anbringes på et brennbart gulv, må gulvet under og foran ildstedet, dekkes av en plate av metall eller annet egnet ikke- brennbart materiale. Anbefalt tykkelse er min. 0,9 mm.

NB! En korrekt og tett tilslutning er meget viktig for produktets funksjon.

Trekk i skorsteinen ; se «2.0 Tekniske data». Ved for høy trekk kan man installere og betjene et røykrørsspjeld for å regulere ned trekken.

NORSK

4.4 Montering før installasjon

Produktet leveres ferdig montert i to kolli.

Når du har pakket ut produktet, kontroller at det ikke har synlige skader, og at betjeningshåndtakene virker. Ta ut askeleppen og serviceesken som ligger i brennkammeret. VIKTIG!: Et ark med

skumplast er plassert mellom hvelv og ledeplate for å beskytte disse under transport. Sørg for å  erne dette før første gangs fyring i ildstedet.

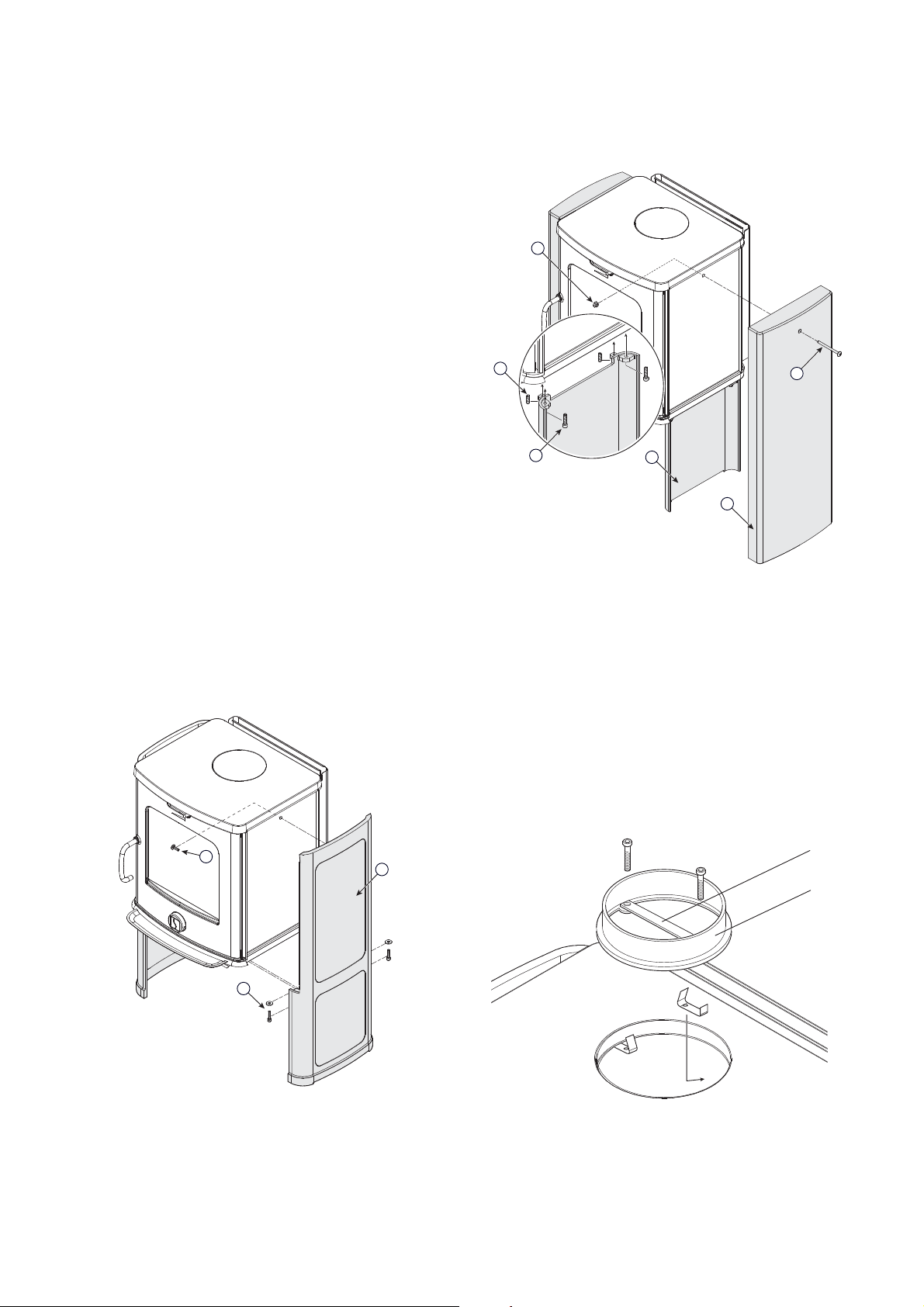

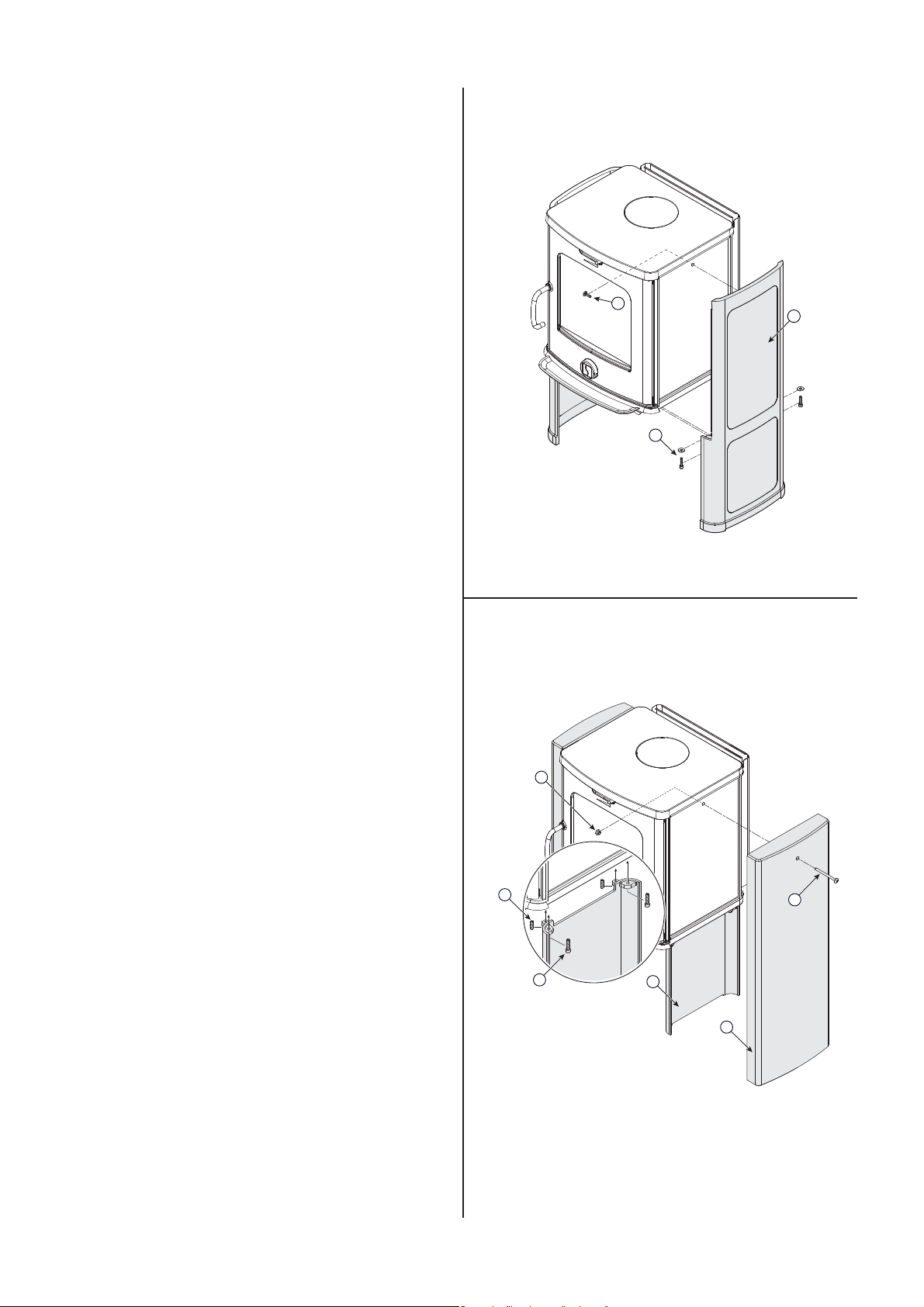

4.5 Montering av konveksjonssider

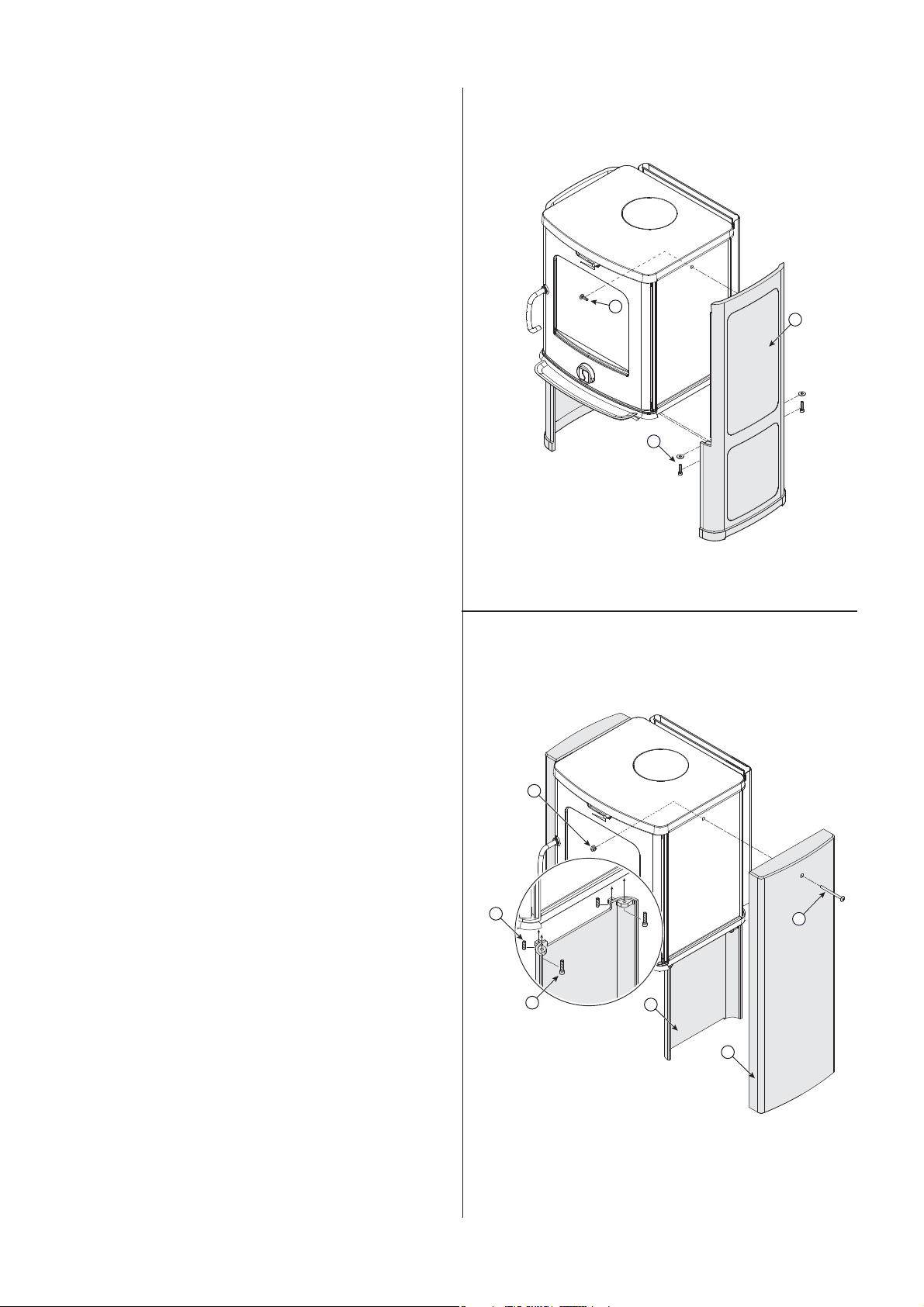

Fig. 3

1. Monter beina (fig. 4 - 1) med skruene (fig. 4 - 2) og justerskruene ( g. 4 - 3).

2. Monter beina (fig. 4 - 1) med skruene (fig. 4 - 2) og justerskruene ( g. 4 - 3).

3. Fest kleberstenssidene ( g. 4 - 4) med mutter og bolt ( g. 4 - 5).

4.7 Røykuttak

Produktet leveres klargjort fra fabrikk for topputtak.

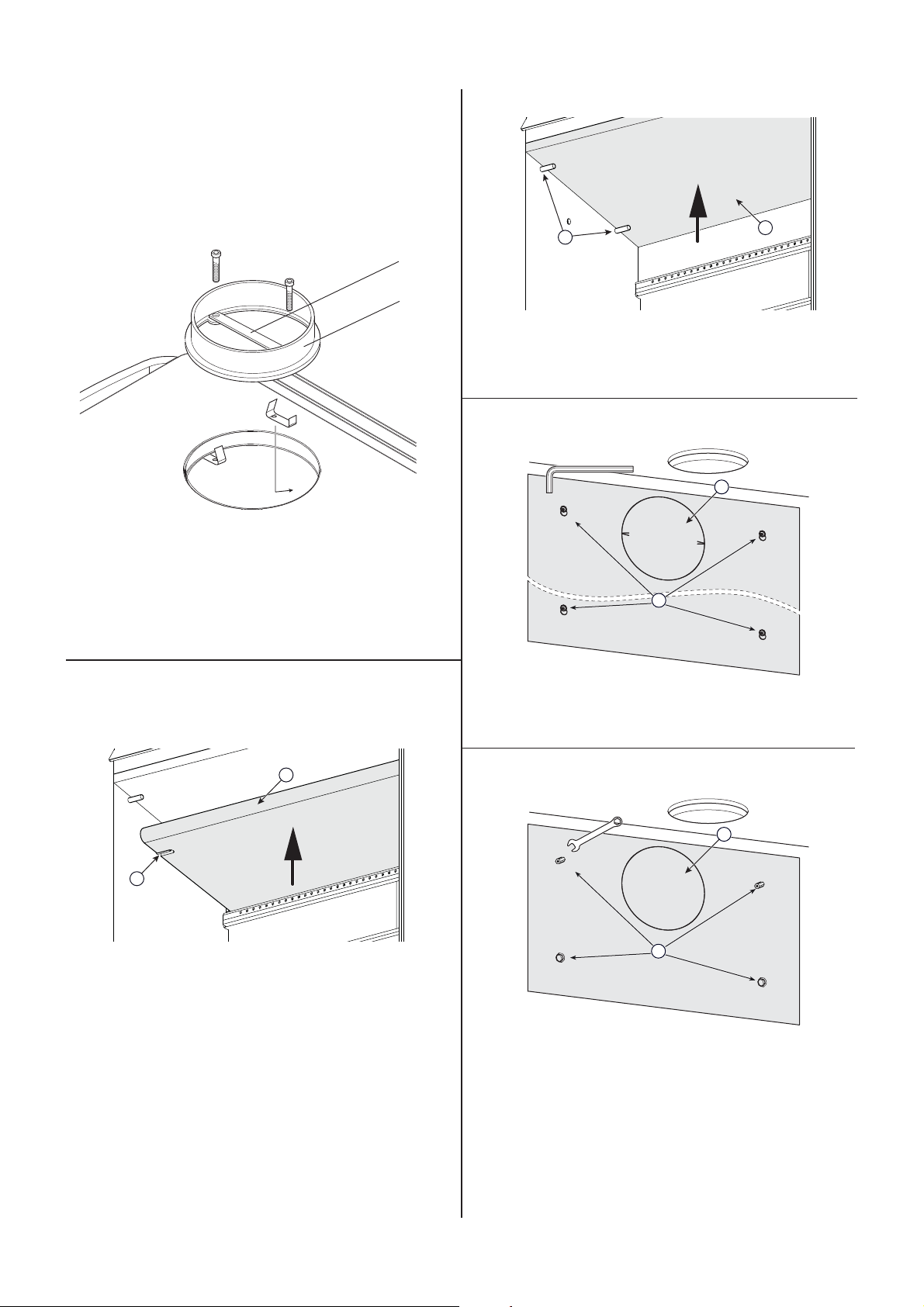

Montering av røykuttak ved topputtak

Fig. 5

1. Monter konveksjonssidene ( g. 3 - 1) med medfølgende skruer og skiver ( g. 3. - 2).

4.6 Montering av kleberstenssider

(tilleggsutstyr)

Fig. 4

1. Fest den løse røykstussen ( g. 5-1) som ligger i askeskuﬀ en, i uttaket med festeklemmene og skruene fra servicepakken.

2. Skru fast kulefangeren ( g. 5-2) på tvers i røykstussen for å hindre at ledeplate og hvelv slås i stykker ved feiing.

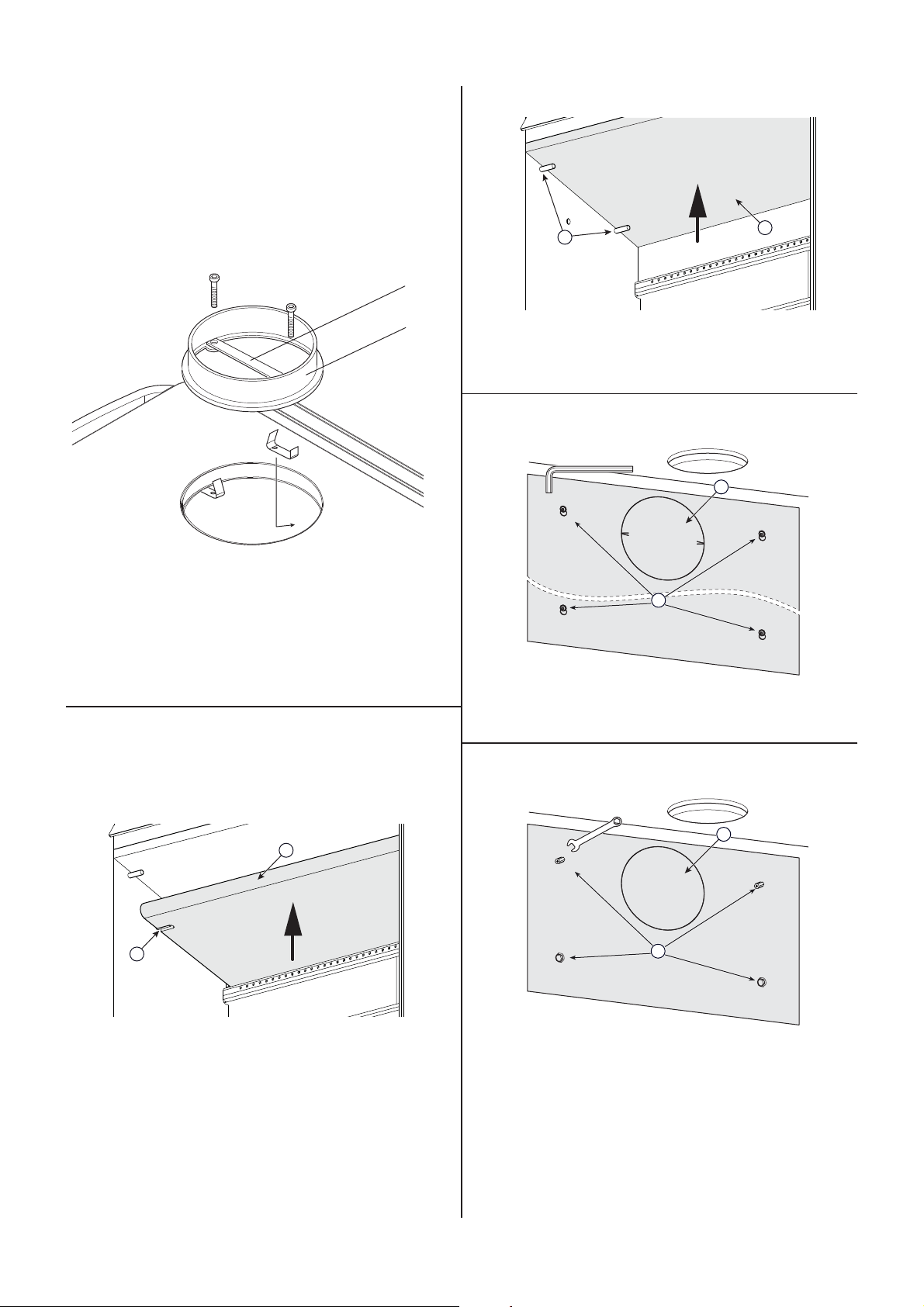

Montering av røykstuss ved bakuttak

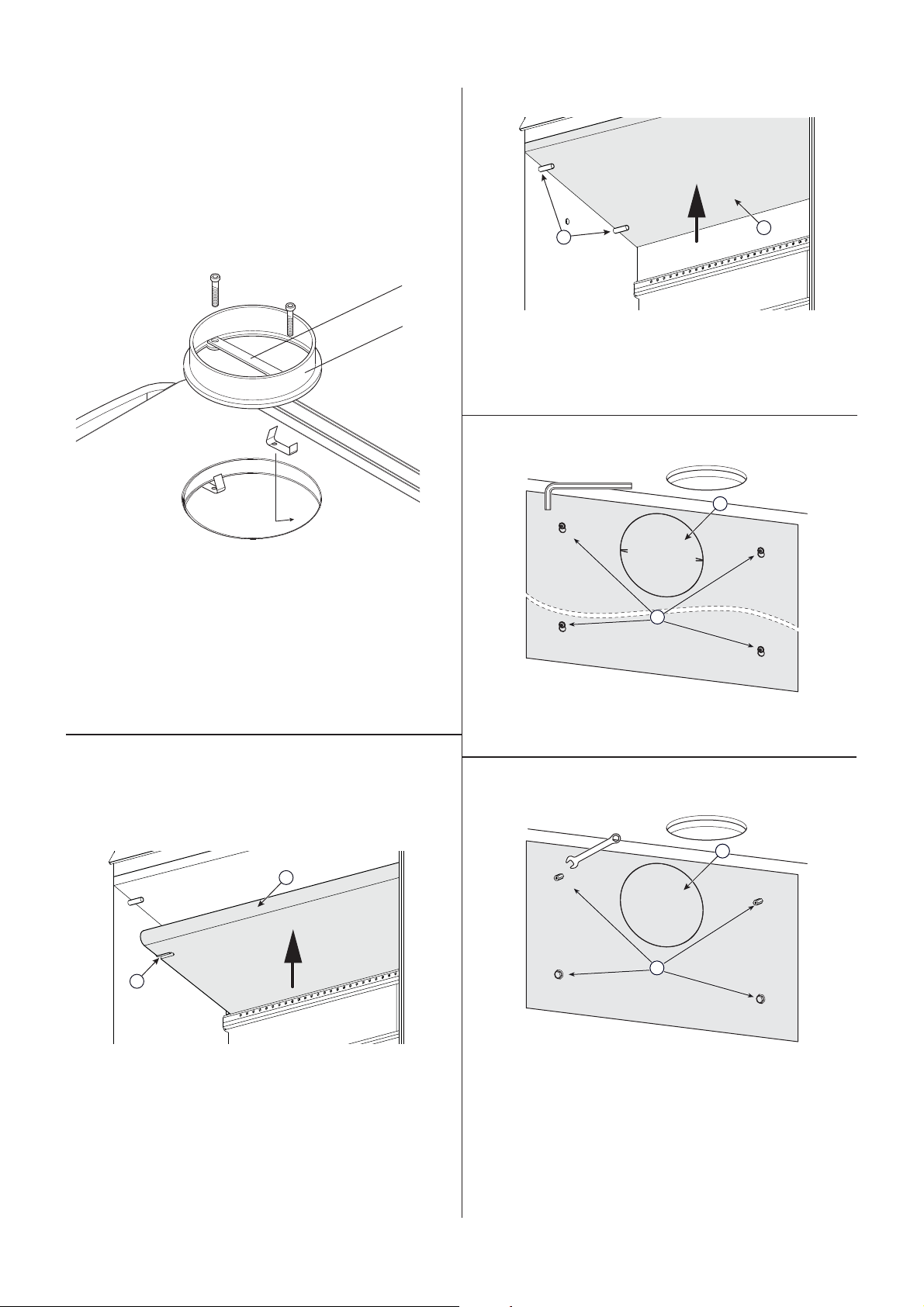

Fig. 6

1. Løft hvelvet ( g. 6 - 1) forsiktig opp.

2. Fjern pinnene ( g. 6 - 2).

3. Kant hvelvet ut.

NORSK

Fig. 7

1. Løft ledeplaten ( g. 7 - 1) forsiktig opp.

2. Fjern pinnene ( g.7 - 2).

3. Kant ledeplaten ut.

Fig. 8

Fig. 10

1. Fjern støpejernslokket (fig. 10 - 1) fra innsiden av brennkammeret.

2. Monter støpejernslokket i hullet for topputtaket.

Fig. 11

1. Skru av ytre skjermplate ( g. 8 - 1).

2. Fjern utslagsåpningen.

Fig. 9

1. Fest den løse røykstussen ( g. 11 - 1) som ligger i askeskuﬀ en,

i uttaket med festeklemmene og skruene fra servicepakken.

Ved tilbakemontering av hvelv, ledeplate, indre og ytre skjermplate følges samme prosedyre i omvendt rekkefølge.

1. Skru av indre skjermplate ( g. 9 - 1).

2. Fjern utslagsåpningen ( g. 9 - 2).

NORSK

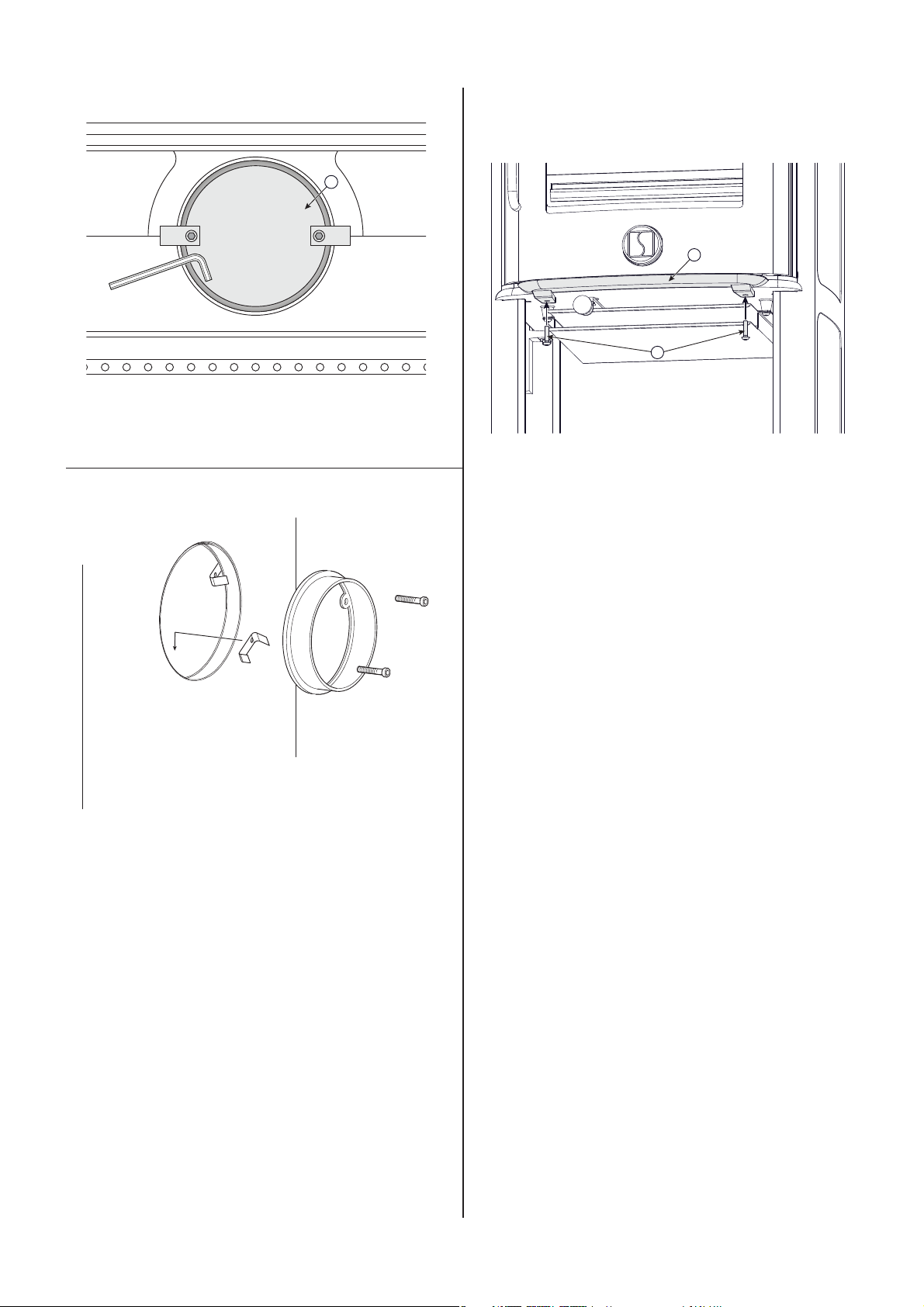

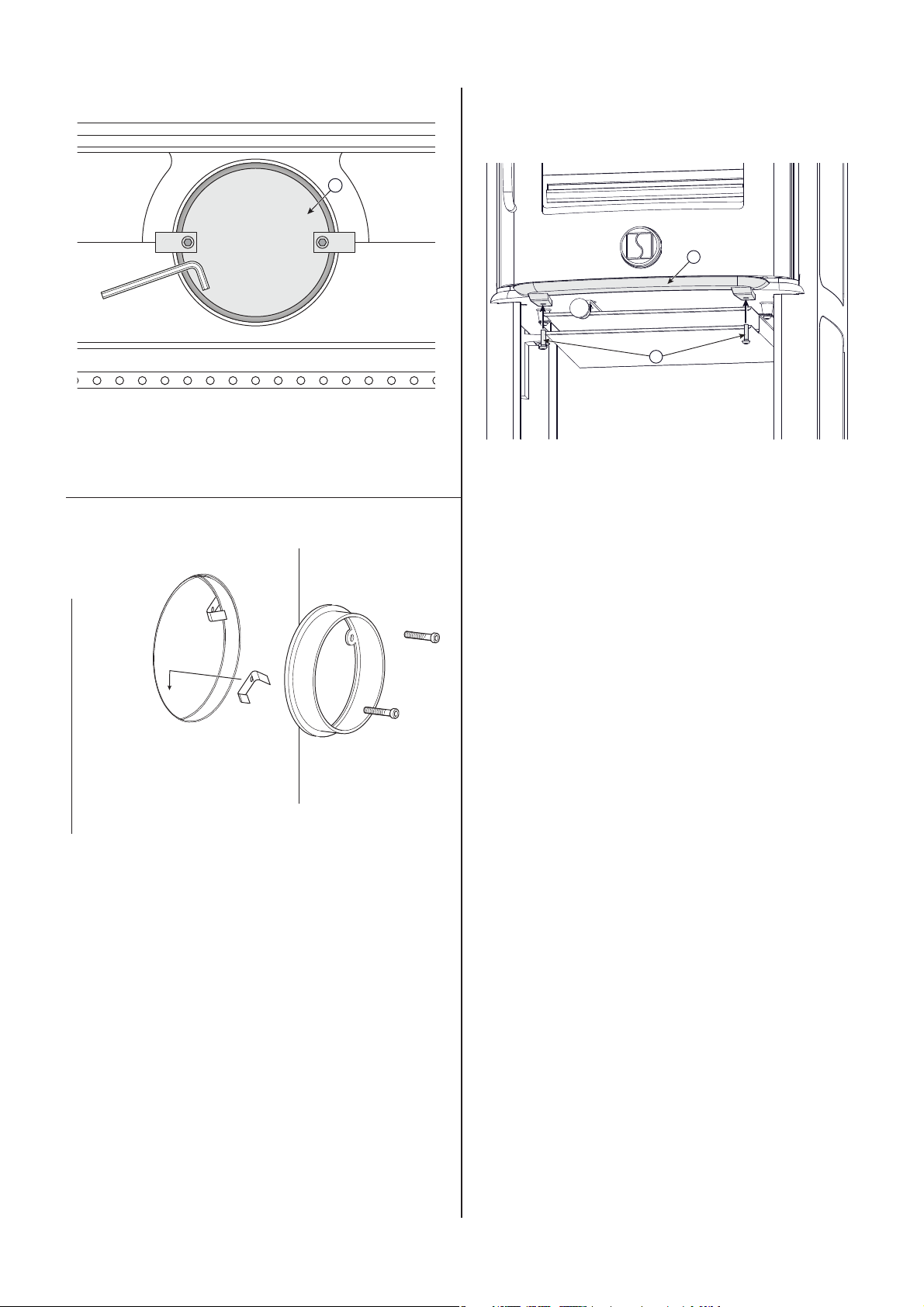

4.8 Montering av askeleppe

Fig. 12

1. Fest askeleppen ( g. 12 - 1) med hjelp av medfølgende skruer ( g. 12 - 2).

4.9 Håndtak

Dersom det er ønskelig at håndtaket skal sitte fast på ovnen kan det festes med den lange skruen (M5x20) som ligger i ovnens servicepakke. Håndtakets loddrette posisjon kan justeres ved å dreie unbracoskruen på lukkemekanismen.

5.2 Opptenning

Forbruk av ved;

Opptenningsved (finkløvd ved):

Lengde: ca. 30 cm Diameter: 2 - 5 cm Mengde pr. opptenning: 6 - 8 stk.

Ved (kløvd ved):

Anbefalt lengde: 20 - 30 cm Diameter: Ca 8 cm Ileggsstørrelse: 1,8 kg Mengde pr. ilegg: 2 stk.

1. Legg to vedkubber på tvers i brunnen av brennkammeret.

2. Legg vedpinner på toppen av vedkubbene på kryss og tvers.

3. Plasser opptenningsbrikettene mellom vedpinnene og tenn på.

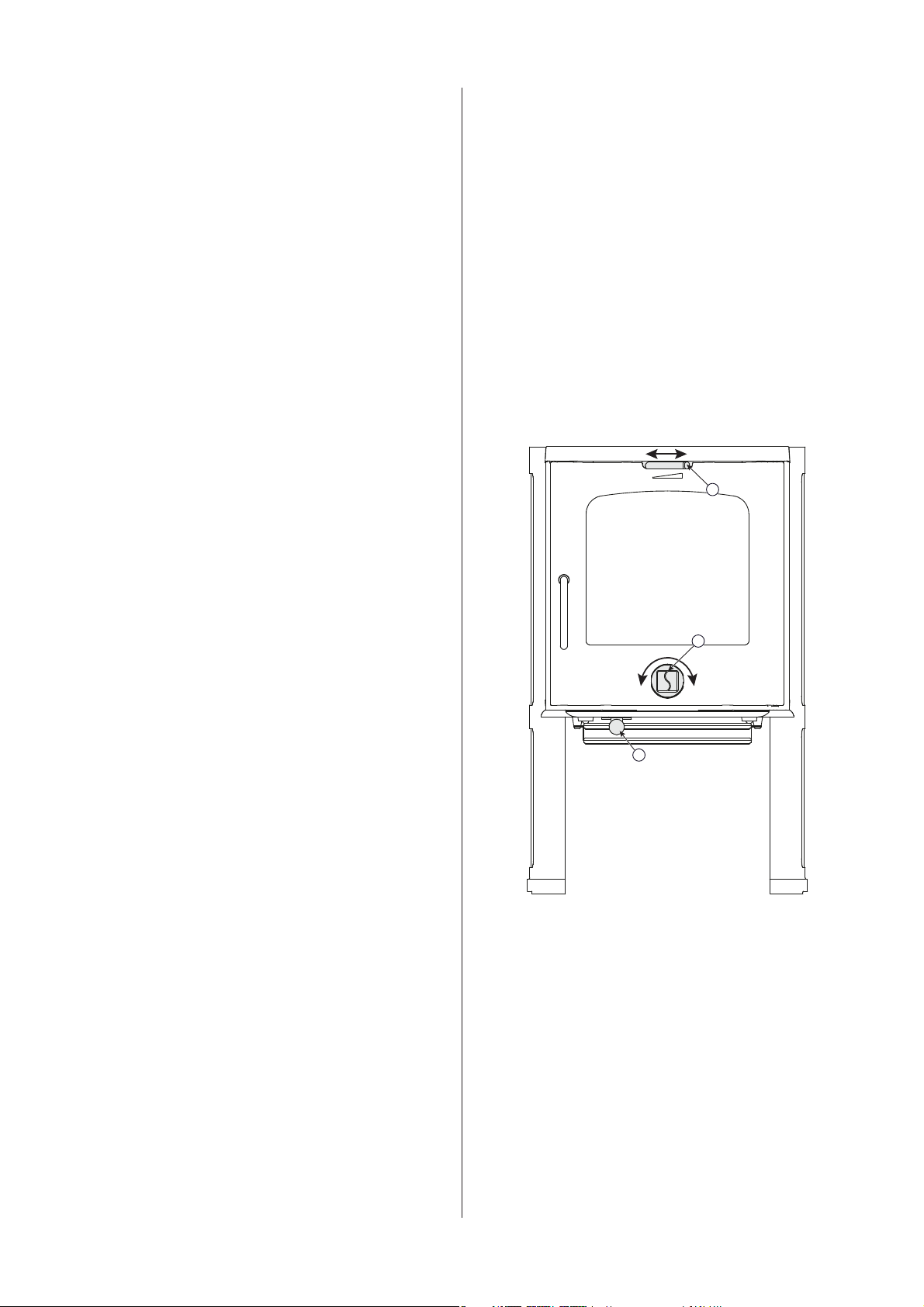

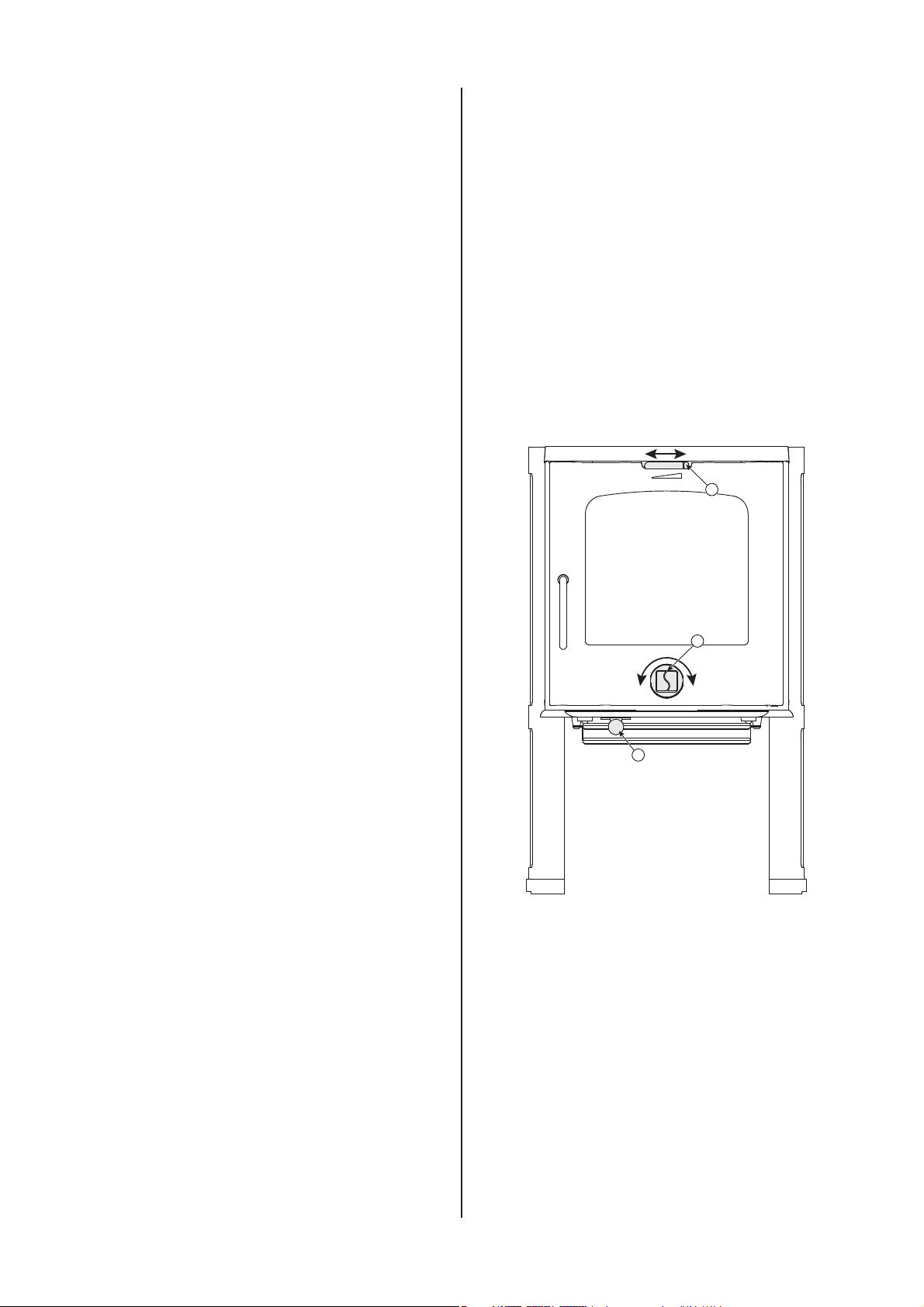

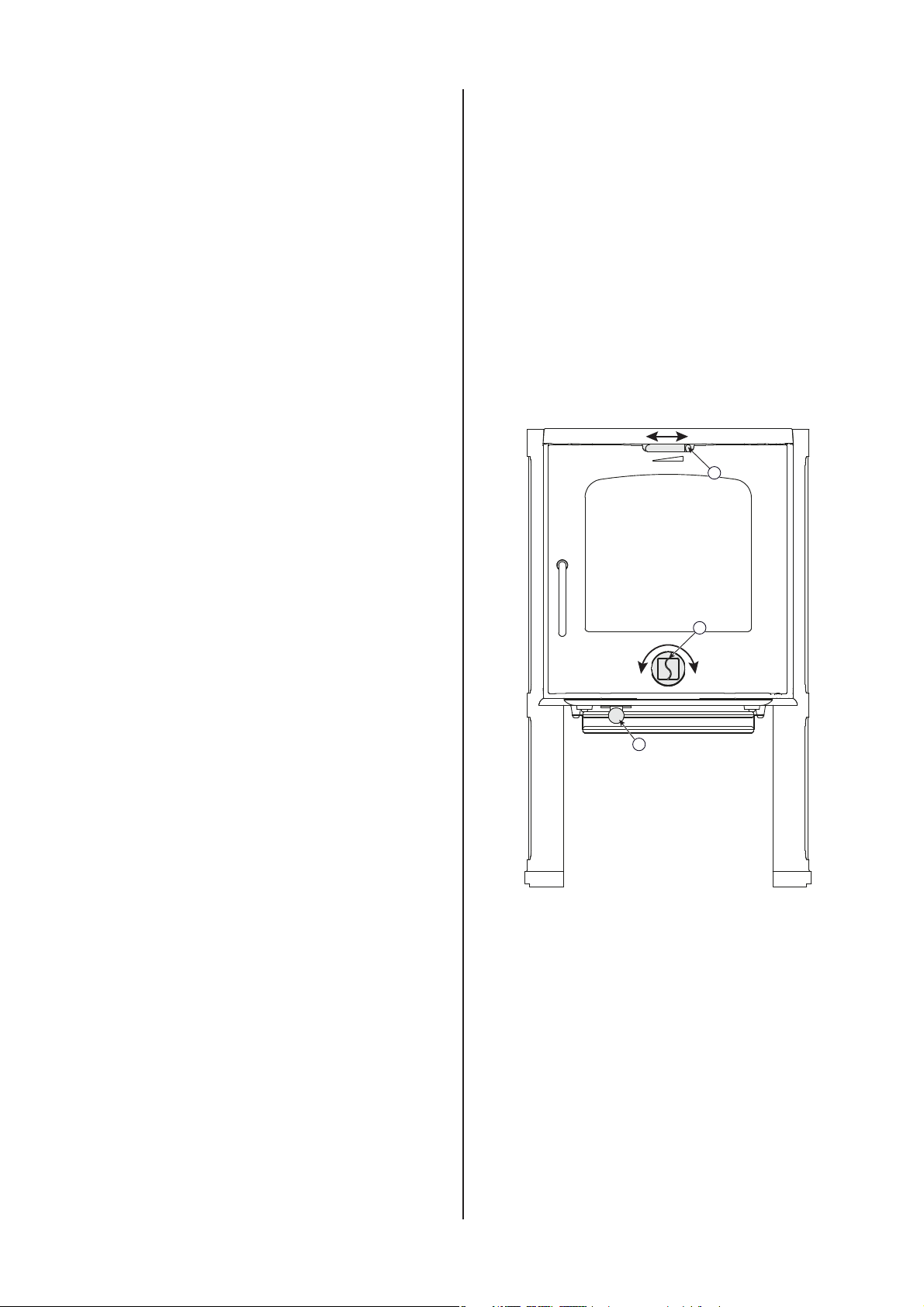

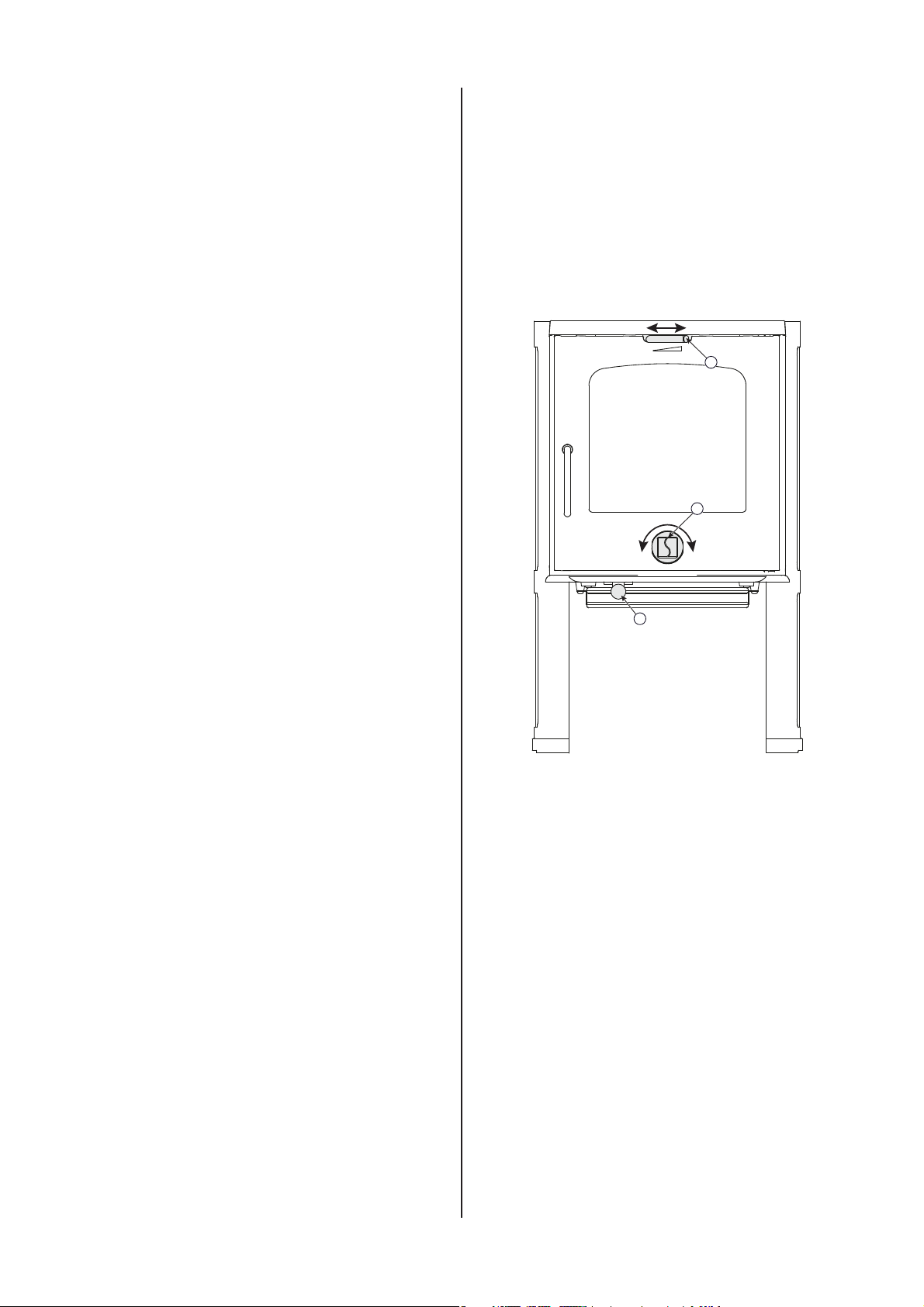

Fig. 13

5.0 Daglig bruk

Lukt under innfyring

Under første gangs oppfyring kan ildstedet gi fra seg en irriterende gass som kan lukte noe. Dette er fordi lakken tørker. Gassen er ikke giftig, men det bør foretas en skikkelig utlufting av rommet. Fyr med god trekk til samtlige gasser har brent ut

- til verken røyk eller lukt merkes mer.

5.1 Betjening

Fyringstips

NB! Ved som lagres ute eller i kalde rom, bør tas inn ca. 1 døgn før den skal brukes slik at den får romtemperatur.

Det er  ere måter å fyre opp i ovnen på, men det er alltid viktig å være nøye med hva du legger i ovnen. Se avsnittet “Vedkvalitet”.

Vedkvalitet

Med kvalitetsved menes det meste av kjent trevirke som bjørk, gran og furu.

Veden bør være tørket slik at vanninnholdet er på maks. 20%.

For å oppnå dette, bør veden hugges senest på ettervinteren. Den kløyves og stables på en slik måte at den blir luftet. Stablene må beskyttes for ikke å trekke for store mengder regnvann. Veden bør tas inn tidlig høst, og stables/lagres for bruk kommende vinter.

Vær spesielt nøye med aldri å fyre med følgende materialer:

• Husholdningsavfall, plastposer o.l.

• Malt eller impregnert trevirke (som er meget giftig).

• Spon- og laminerte plater.

• Drivved (sjøvann). Dette kan skade produktet, og er forurensende.

NB! Bruk aldri væsker som bensin, para n, rødsprit e.l. til opptenning. Du kan skade både deg selv og produktet.

4. Åpne opptennings- ( g. 13 - 2) og luftventilen ( g. 13 - 1) på maksimums åpning til veden har antent skikkelig og brenner godt.

5. Kontroller at etterbrenning (sekundærforbrenning) starter. Dette sees best ved å kontrollere at gule stik ammer brenner foran hullene under hvelvet.

6. Steng opptenningsventilen og reguler luftventilen til ønsket nivå.

7. Askeskuﬀ en skal alltid være stengt under fyring.

8. Askeristen ( g. 13 - 3) skal stå halvt åpen under fyring.

Påfylling av ved

• Legg ofte i ovnen, men bruk lite brensel om gangen. Fyres det for kraftig, kan varmepåkjenningen i skorsteinen bli unødvendig stor.

• Fyr moderat.

• Unngå ulmebrann, det er da forurensningen er størst. Det beste er når det brenner friskt, og røyken fra skorsteinen er bortimot usynlig.

NORSK

5.3 Advarsel mot overfyring

Ildstedet må aldri overfyres

Med overfyring forstås et for stort ilegg av brensel, og/eller for mye lufttilførsel, slik at varmeutviklingen blir for kraftig. Et sikkert tegn på overfyring er at produktet får glødende punkter. Reduser da luftventil-innstillingene øyeblikkelig.

Ved mistanke om for høyt /dårlig trekk i skorsteinen, må det søkes fagkyndig hjelp for utbedring. (Se også installasjonsmanualens

«4.0 Installasjon» (Skorstein og røykrør) for informasjon.)

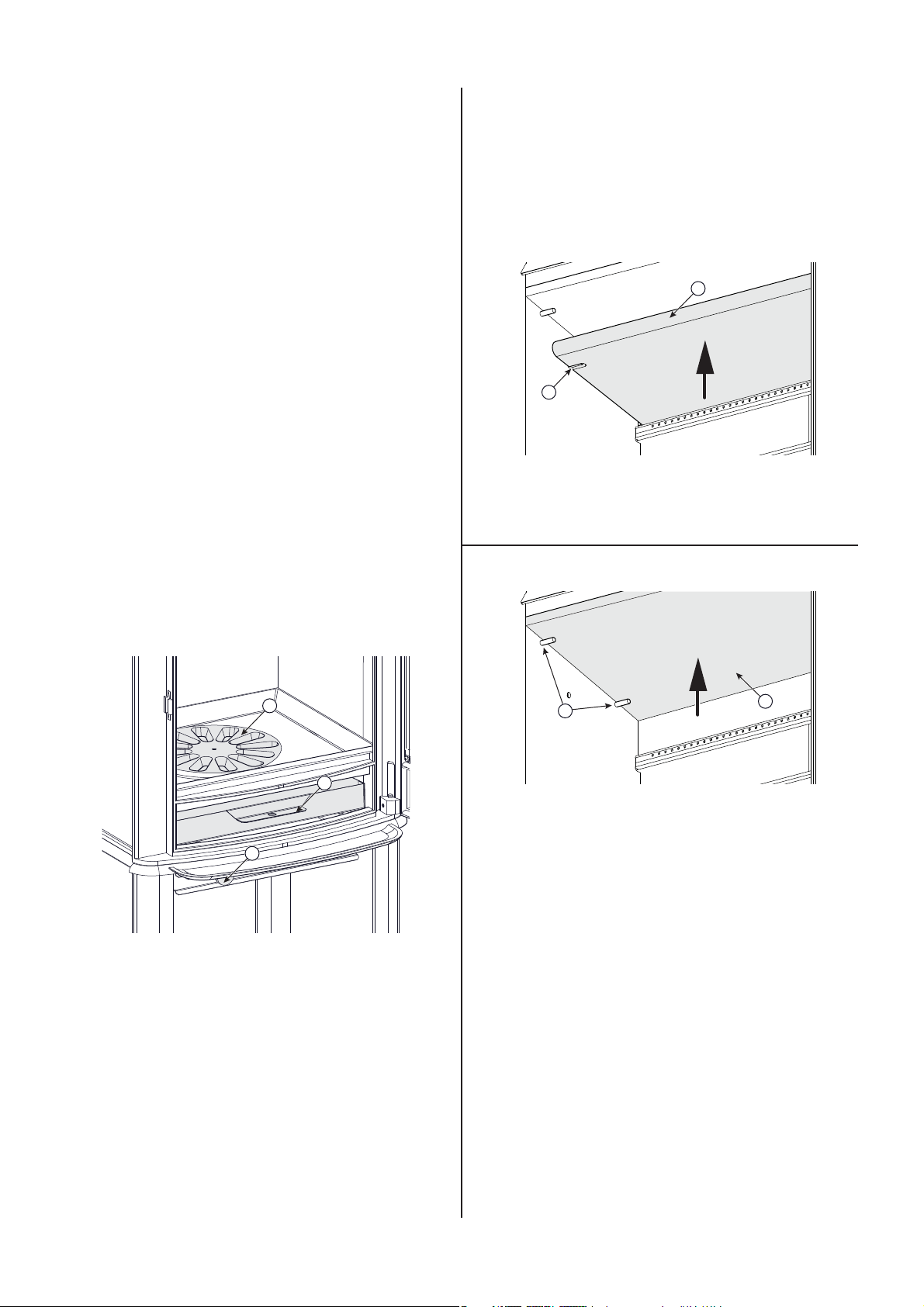

5.4 Fjerning av aske

Produktet har askeskuﬀ som gjør det enkelt å  erne asken.

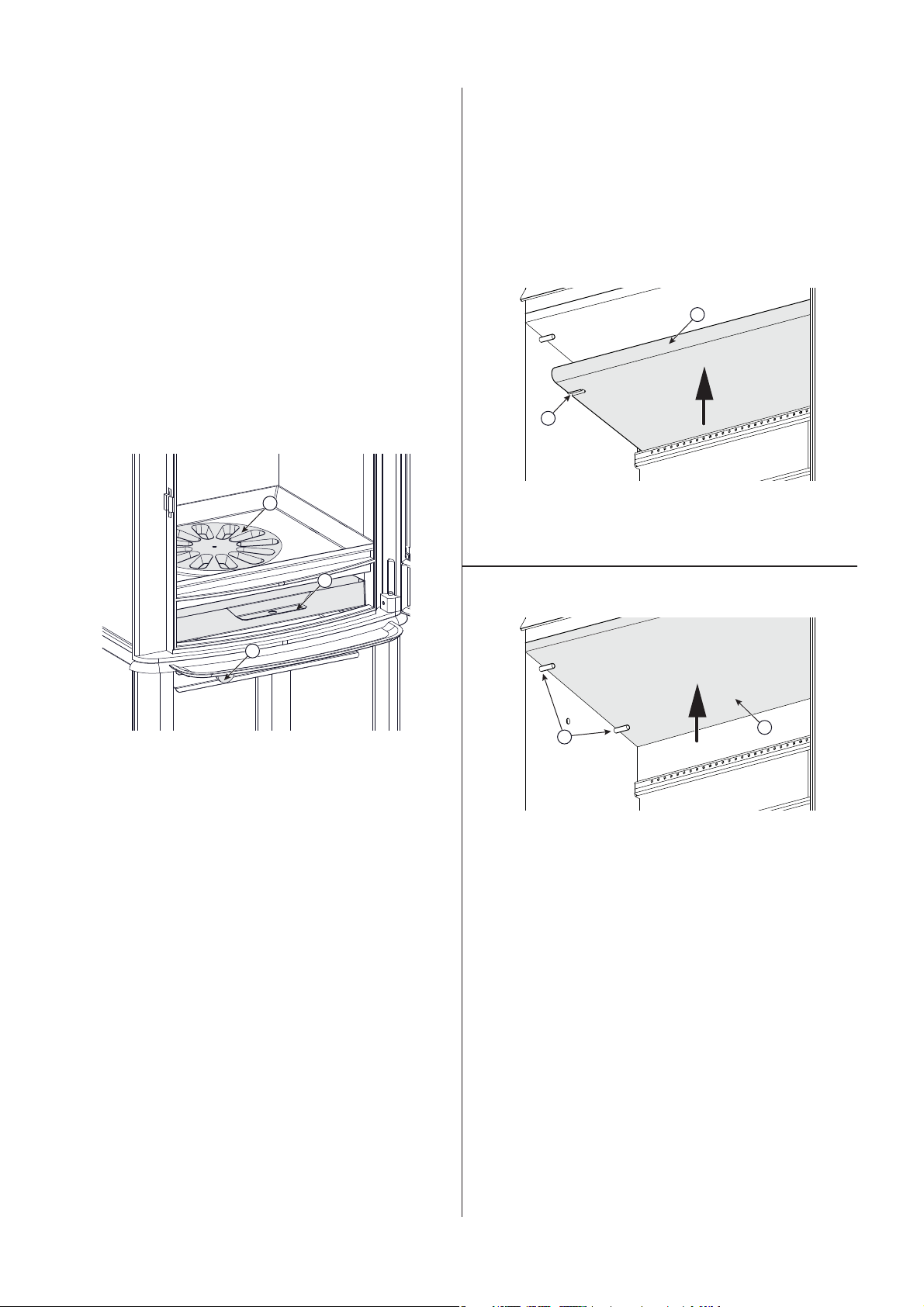

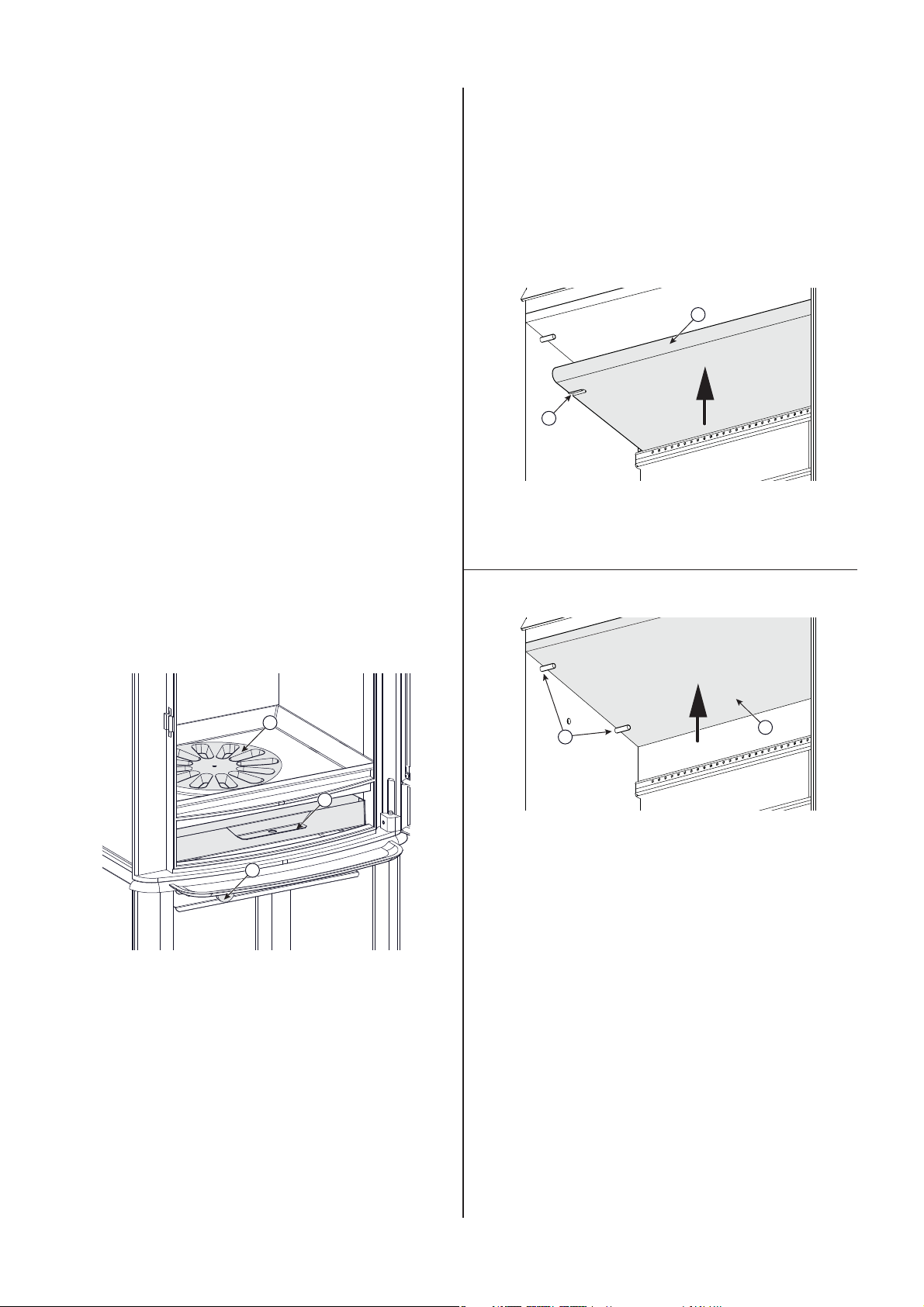

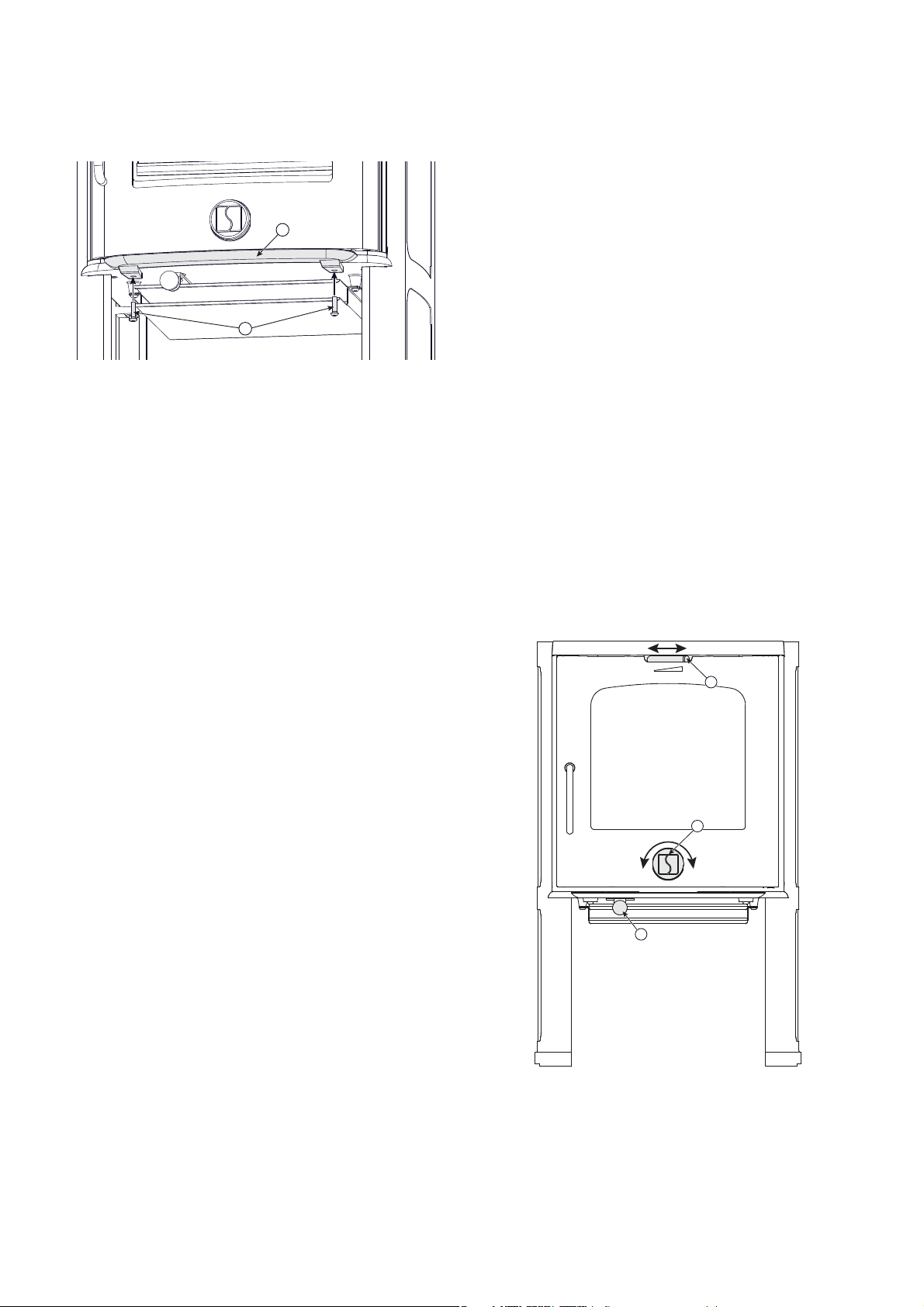

Fig.14

6.0 Service

Advarsel! Enhver ikke autorisert endring av produktet er ulovlig!

Det må kun brukes originale reservedeler!

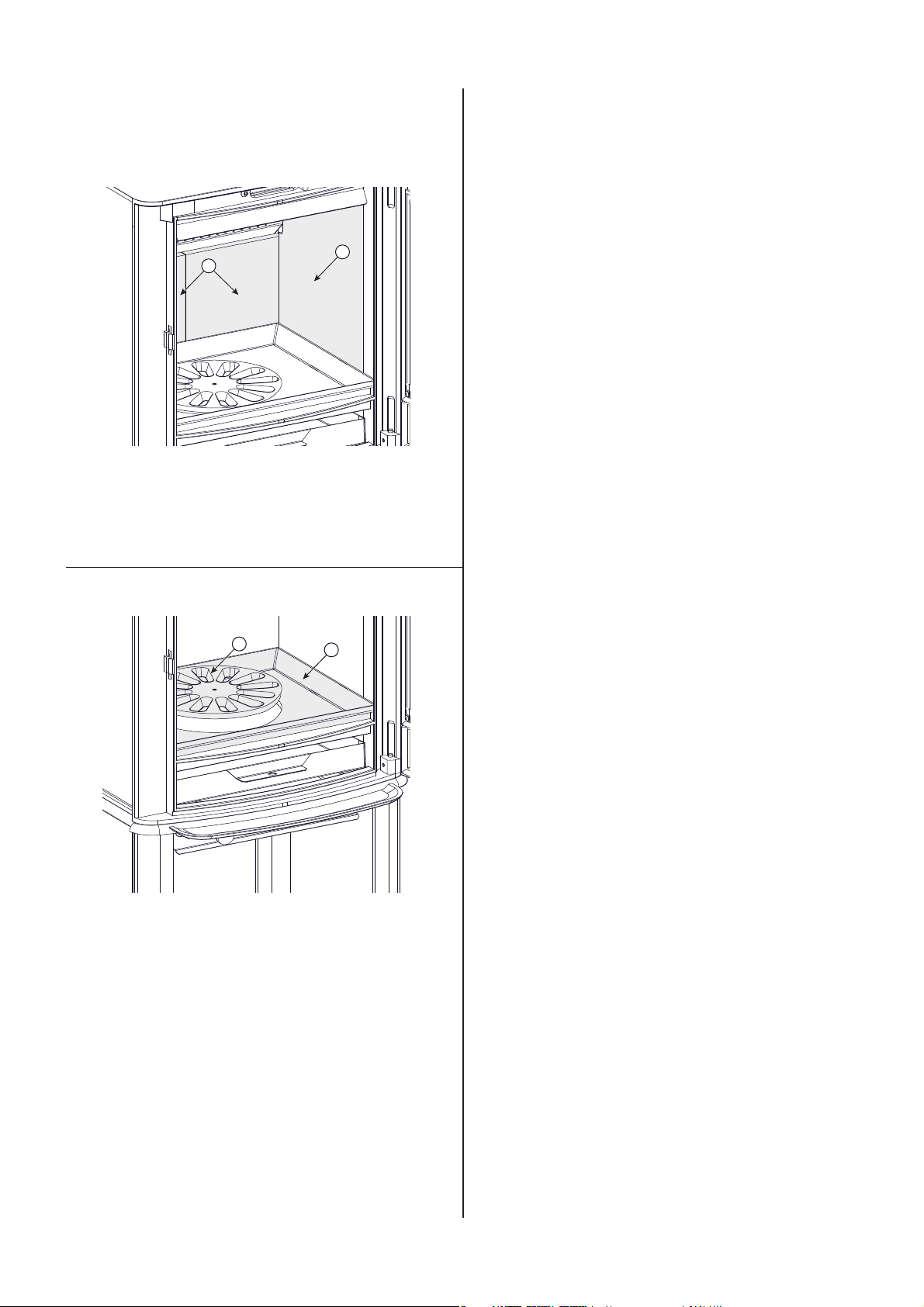

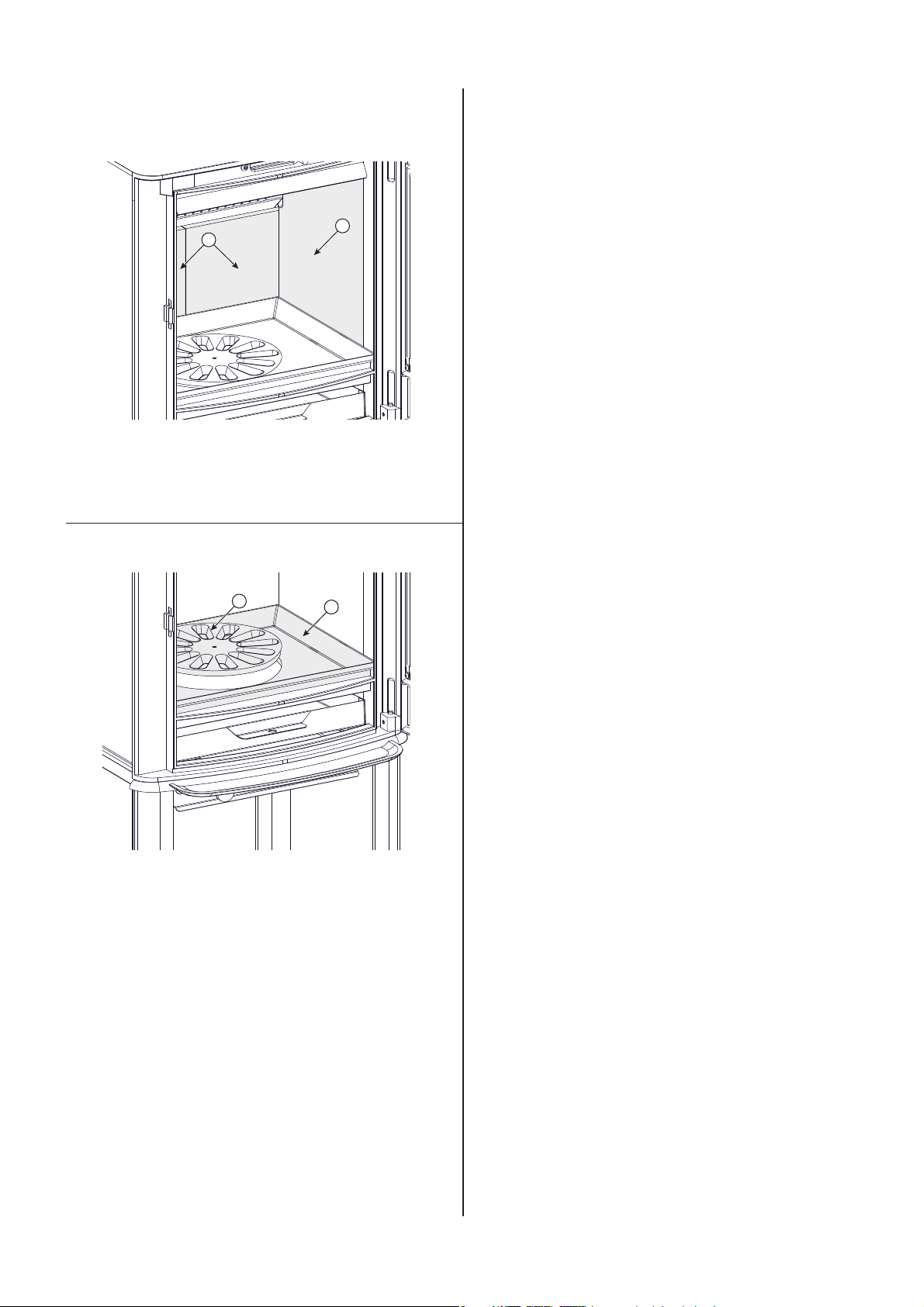

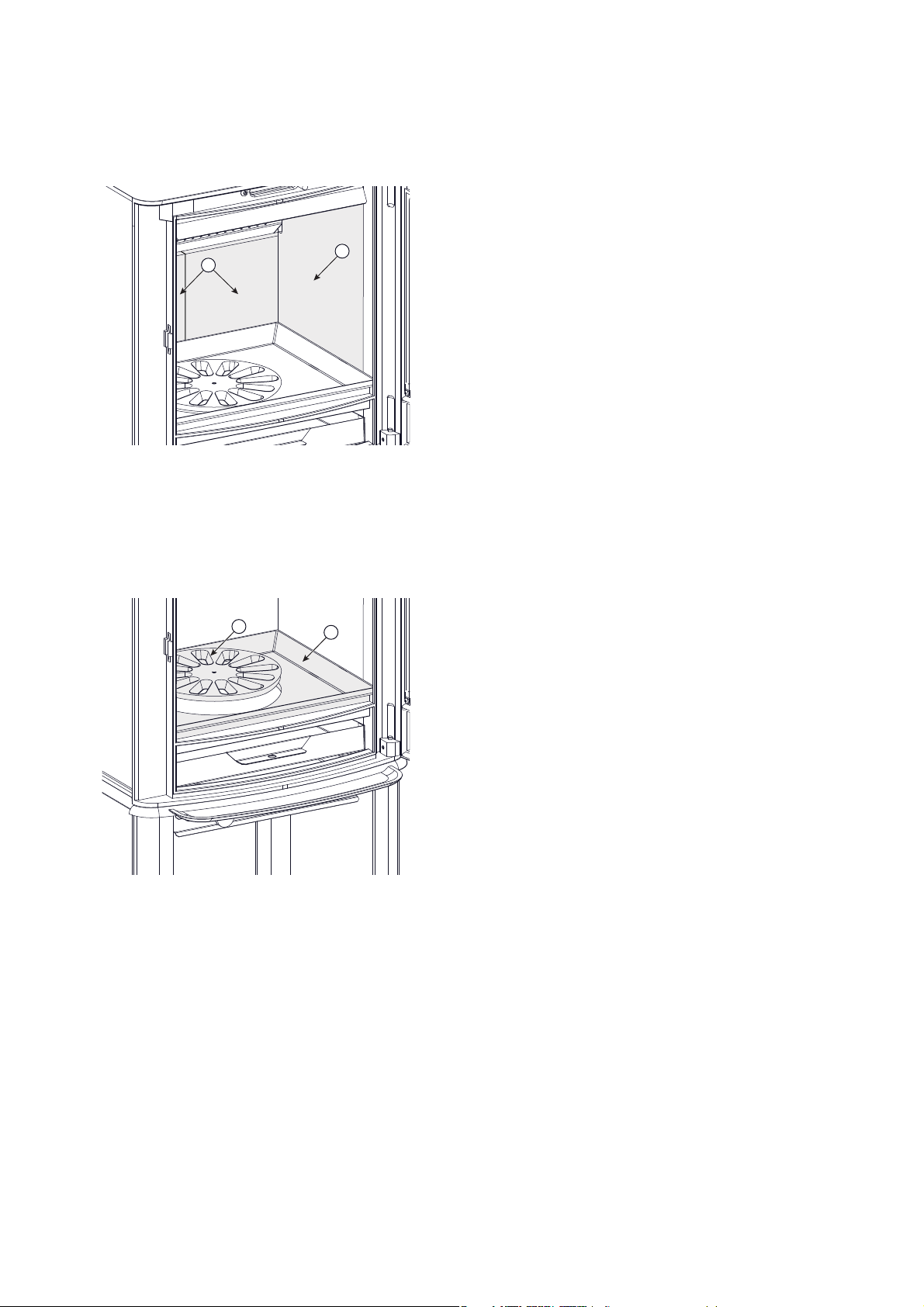

6.1 Utskifting av hvelv/ledeplater

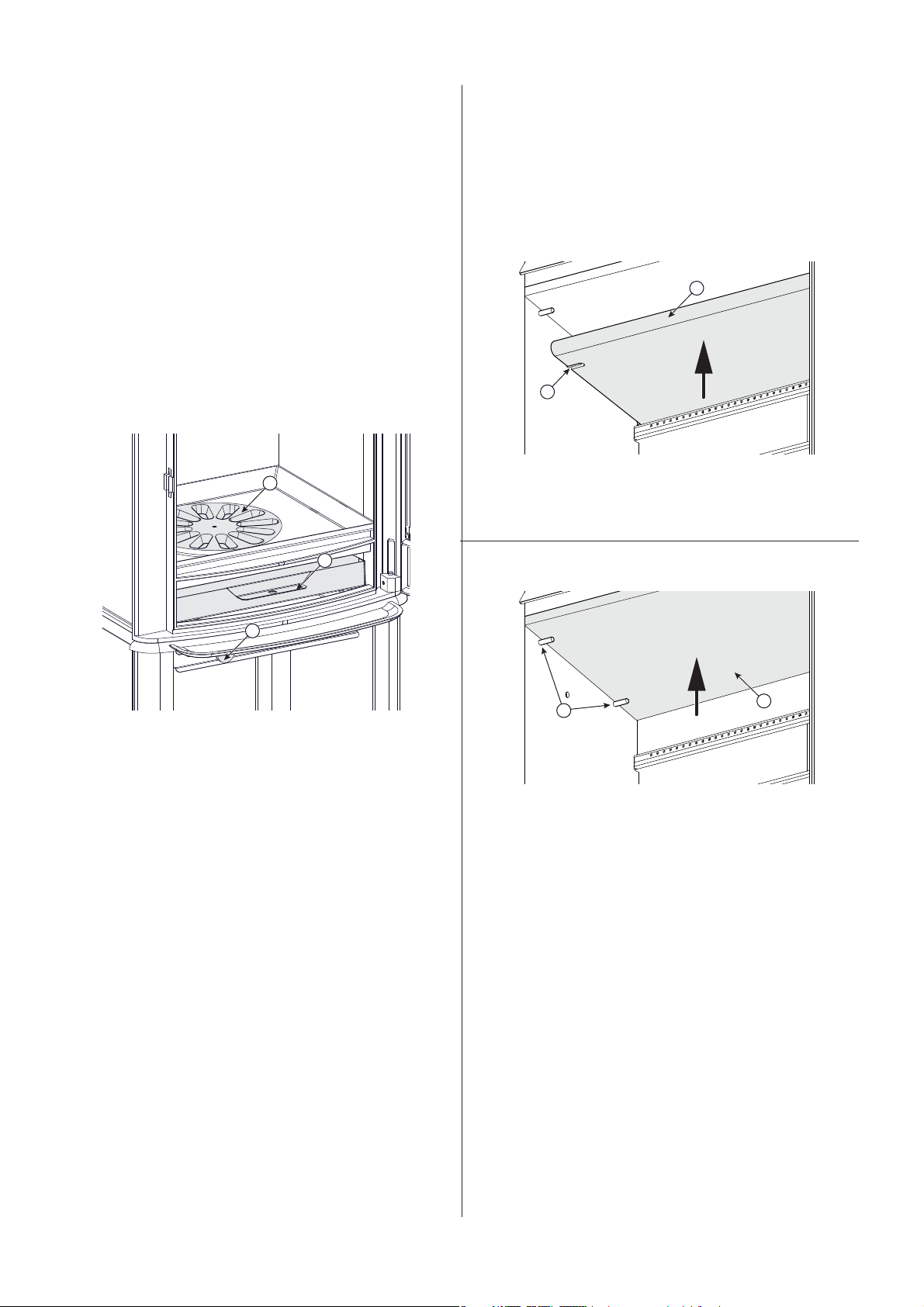

Fig. 15

1. Løft hvelvet ( g. 15 - 1) forsiktig opp.

2. Fjern pinnene ( g. 15 - 2).

3. Kant hvelvet ut.

• Produktet er utstyrt med en askerist ( g. 14 - 2). Ved å aktivere reguleringsarmen ( g. 14 - 1) vil asken tømmes fra brennkammeret og ned i askeskuﬀ en ( g. 14 - 3). Viktig! Tøm

aldri asken i brennbar beholder, da glør kan  nnes i asken lenge etter avsluttet fyring.

• Se til at askeskuﬀ en ( g. 14 - 3) aldri blir så full at det hindrer asken i å komme gjennom askeristen og ned i skuﬀ en.

Fig. 16

1. Løft ledeplateen ( g. 16 - 1) forsiktig opp.

2. Fjern pinnene ( g.16 - 2).

3. Kant ledeplaten ut.

NORSK

6.2 Utskifting av brennplater/fyrbunn

Fig. 17

1. Ta ut hvelv/ledeplate (se pkt. 6.1 - Utskifting av hvelv/ ledeplater)

2. Ta ut sidebrennplatene ( g. 17 - 1).

3. Ta ut bakre brennplater ( g. 17 - 2).

Fig. 18

7.0 Vedlikehold

7.1 Rensing og sot erning

Under fyring vil det kunne danne seg et sotbelegg på innsiden av ildstedets varme ater. Sot har en god isolerende eﬀ ekt, og vil derfor redusere ildstedets varmeavgivelse. Dersom sotbelegg oppstår under bruk av produktet, vil dette kunne avhjelpes ved bruk av en sotrens.

For å forhindre at det danner seg vann og tjærebelegg i i ldstedet, bør det fyres kraftig med regelmessige mellomrom for å tørke opp belegget. En årlig rengjøring innvendig vil være nødvendig for å få maksimalt varmeutbytte av produktet. Foreta dette gjerne i forbindelse med feiing av skorstein og skorsteinsrør.

7.2 Feiing av røykrør til skorstein

Feiing av røykrør utføres gjennom røykrørets feieluke eller gjennom produktets døråpning. Da må hvelvet/ledeplatene  ernes.

7.3 Rengjøring av glass

Scans ildsteder er utstyrt med luftspyling av glasset. Via luftventilen spyles luft nedover langs innsiden av glasset og reduserer avsetningen av sotbelegg.

Det vil allikevel alltid dannes noe sot på glasset, men mengden vil være avhengig av de stedlige forhold og regulering av luftventilen. Mesteparten av sotbelegget vil normalt bli brent av når luftventilen blir regulert opp til maks., og det fyres friskt i ildstedet.

4. Løft ut askeristen ( g. 18 - 1) og fyrbunnen ( g. 18 - 2).

5. Ved tilbakemontering følges samme prosdedyre i omvendt rekkefølge.

Et godt råd! Ved vanlig rengjøring - fukt et kjøkkenpapir med varmt vann og ta på litt aske fra brennkammeret. Gni over glasset og vask deretter med rent vann. Tørk godt. Dersom det er behov for å rengjøre glasset grundigere, er en glassrens å anbefale (følg bruksanvisningen på  asken).

7.4 Kontroll av ildstedet

Det anbefales at du selv kontrollerer ditt ildsted nøye etter at feiing/rengjøring er gjennomført. Kontroller alle synlige over ater for sprekker. Se også til at alle sammenføyninger er tette, og at pakninger ligger riktig. Pakninger som er slitte eller deformerte, bør byttes ut.

Rens pakningssporet godt, påfør keramisk lim (fås kjøpt hos din lokale Scan forhandler), og press pakningen godt på plass. Etter kort tid er sammenføyningen tørr.

7.5 Utvendig vedlikehold

Lakkerte produkter vil etter noen års bruk kunne endre farge.

Over aten bør pusses og børstes fri for løse partikler før ny ovnslakk påføres.

NORSK

8.0 Driftsforstyrrelser -

feilsøking

Dårlig trekk

• Sjekk skorsteinens lengde slik at den dekker kravene i nasjonale lover og regler. (Se også avsnitt«2.0 Tekniske data» og «4.0 Installasjon» (Skorstein og røykrør) for informasjon.)

• Kontroller at min. tverrsnitt på skorsteinen er i henhold til det som er beskrevet i «2.0 Tekniske data» .

• Se til at det ikke er noe som hindrer røykgassene å slippe ut: Grener, trær etc.

• Ved mistanke om for høyt/dårlig trekk i skorsteinen, må det søkes fagkyndig hjelp for måling og utbedring.

Ilden dør ut etter en tid

• Kontroller at brenslet er tørt nok.

• Sjekk om det er undertrykk i huset; steng mekaniske vifter og åpne et vindu i nærheten av peisen.

• Sjekk at luftventilen er åpen.

• Se til at røykuttaket ikke er tett av sot.

Hvis det dannes unormalt mye sot på glasset

Det vil alltid dannes noe sot på glasset, men mengden vil være avhengig av:

• Fuktigheten i brenselet.

• De stedlige trekkforhold.

• Regulering av luftventilen.

Mesteparten av sotbelegget vil normalt bli brent av når luftventilen blir regulert opp til maksimum, og det fyres friskt i ildstedet. (Se også pkt. «6.1 Rengjøring av glass - et godt råd».)

10.0 Gjenvinning

10.1 Gjenvinning av emballasje

Ildstedet blir levert med følgende emballasje:

• Pall av tre som kan kappes opp og brennes i ildstedet.

• Emballasje i papp som skal leveres til gjenvinning.

• Poser i plast som skal leveres til gjenvinning.

10.2 Gjenvinning av ildstedet

Ildstedet består av:

• Metall som skal leveres til gjenvinning.

• Glass som skal håndteres som spesialavfall. Glasset i

ildstedet må ikke legges i vanlig kildesortering.

• Brennplater i vermikulitt som kan kastes i vanlig restavfall.

11.0 Garanti

Det gis 10 års reklamasjonsrett på utvendig støpegods med hensyn til materialfeil og fabrikasjonsfeil etter første gangs kjøp/installasjon. Reklamasjonsretten forutsetter at ildstedet er montert i henhold til gjeldende lover og forskrifter, samt monterings- og bruksanvisning.

Reklamasjonsretten dekker ikke:

Montering av tilleggsdeler, eksempelvis for å utbedre stedlige trekkforhold, lufttilførsel eller andre forhold som er utenfor produsentens kontroll. Reklamasjonsretten omfatter ikke forbruksdeler som brennplater, røykhvelv, fyrrist, bunnrist, ildfast stein, spjeld og pakninger da dette nedbrytes over tid p.g.a. vanlig slitasje. Reklamasjonsretten dekker ikke skader som har oppstått som følge av fyring med uegnet brensel som rekved, impregnert og lakkert treverk, bordkapp, sponplater og liknende. Ved bruk av uegnet brensel kan det lett oppstå overfyring, dvs. at ildstedet blir rødglødende med konsekvenser som misfarging av lakken, samt sprekkdannelser i støpegodset.

9.0 Tilleggsutstyr

9.1 Topplate i klebersten

Topplate med hull, kat. nr. 50013023 Topplate uten hull, kat. nr. 50013024

9.2 Ekstra skjermplate, konveksjon,bak

Ekstra skjermplate, BP, kat. nr. 50013025

Reklamasjonsretten gjelder ikke for skader som er oppstått under transport fra forhandler til installasjonssted. Den gjelder heller ikke ved bruk av uoriginale deler.

DANMARK

DANSK

Indhold

1.0 Forhold til myndighederne.............................15

2.0 Tekniske data ...................................................... 15

3.0 Sikkerhed ............................................................. 17

4.0 Installation ......................................................... 17

5.0 Daglig brug .........................................................20

6.0 Service................................................................... 21

7.0 Vedligeholdelse .................................................. 22

8.0 Driftsforstyrrelser - fejlsøgning..................... 23

9.0 Ekstraudstyr ........................................................ 23

10.0 Genbrug ...............................................................23

11.0 Reklamationsrett ............................................... 23

1.0 Forhold til myndighederne

Installationen af et ildsted skal overholde det enkelte lands love og regler.

Alle lokale forordninger, inkl. dem der henviser til nationale og europæiske standarder, skal overholdes ved installationen af produktet.

Det anbefales, at installationen kontrolleres af kvalificeret personale, før den tages i brug.

Der er placeret et typeskilt af varmebestandigt materiale på skærmpladen på bagsiden. Det indeholder oplysninger om identi kation og dokumentation af produktet.

2.0 Tekniske data

Materiale: Støbejern Over adebehandling: Sort lak Brændselstype: Træ Maks. trælængde: 30 cm Røgudtag: Top, bag Røgrørsdimension: Udenvendig: Ø 125 mm/123

cm2 tværsnit. Indvendig:

Ø 114 mm/102 cm2 tværsnit. Vægt med konvetionssider: Ca. 94 kg Vægt med fedtstenssider: Ca. 178 kg Ekstraudstyr: Fedtsten - top, ekstra

skærmplade Produktmål, afstande: Se  g. 1

På alle vores produkter sidder et skilt, der angiver lotnummer og år. Skriv dette nummer på det angivne sted. For at garantien skal gælde, skal serienummer og garantikort/ kvittering altid vises ved kontakt med forhandleren.

Tekniske data iht. EN 13240:

Nominel varmeafgivelse: 4 kW Virkningsgrad: 77 % Anbefalet skorstenstræk: 13 Pa CO-emission (13% O2): 0,09 % CO-emission (13% O2): 1178 mg/Nm Driftsform: Intermitterende

Ved intermitterende forbrænding forstås her normal brug af en brændeovn, dvs. at der lægges nyt brændsel i, straks når brændslet er brændt ned til en passende mængde gløder.

DANSK

Ikke brændbar væg

Brændbar væg

289

900123-P00

Scan Andersen 4-5

Min. afstand til brændbar væg:

*150

300

*150

300

850

300

* = Reduceret afstand til brændbart ved montage af ekstra strålingsskærm

(kat.nr. 50013025 (konvektion) / kat.nr. 50013027 (fedsten)).

712

724

Min. afstand til brændbar væg beskyttet af godkendt brandmur:

100

850

Alle mål er med halvisoleret/skærmet røgrør helt ned til produktet.

164

821

Fedtstensmodel (ekstraudstyr):

Fig. 1

651*

* Center bagudtag

457

532

Konvektionsmodel:

164

758

651*

457

474

Min. mål gulvplade X,Y =

I henhold til nationale lover og regler.

DANSK

3.0 Sikkerhed

OBS! For at sikre optimal funktion og sikkerhed anbefales det, at installationen udføres af en kvali ceret montør.

Eventuelle ændringer på produktet, som foretages af forhandleren, montøren eller brugeren, kan medføre, at produktet og sikkerhedsfunktionerne ikke fungerer, som de skal. Det samme gælder for montering af tilbehør eller ekstraudstyr, som ikke er leveret af ildstedets producent. Dette kan også ske, hvis dele, som er nødvendige for ildstedets funktion og sikkerhed, er blevet afmonteret eller  ernet. I alle disse tilfælde fraskriver producenten sig sit ansvar, og garantien bortfalder.

3.1 Brandforebyggende tiltag

• Enhver brug af brændeovnen kan udgøre en vis fare. Tag derfor hensyn til følgende anvisninger:

• De mindste tilladte sikkerhedsafstande ved installation og brug af brændeovnene  ndes i  g. 1 i produkternes installationsmanualer.

• Sørg for, at møbler og andet brændbart materiale ikke kommer for tæt på brændeovnen. Den mindste afstand foran brændeovnsåbningen til brændbart materiale skal være 850 mm.

• Lad ilden brænde ud. Den må aldrig slukkes med vand.

• Brændeovnen bliver varm under fyring og kan give forbrændinger, hvis den berøres.

• Asken må kun  ernes, når brændeovnen er kold. Aske kan indeholde gløder og bør derfor opbevares i en ubrændbar beholder.

• Aske skal placeres forsvarligt udendørs eller tømmes, hvor den ikke medfører brandfare.

Ved skorstensbrand:

• Luk alle luger og ventiler.

• Hold dør og evt. askedør på brændeovnen lukket.

• Kontrollér, om der er røg på loftet og i kældre.

• Ring til brandvæsnet.

• Før brændeovnen kan tages i brug efter en brand eller et tilløb til brand, skal brændeovn og skorsten være kontrolleret og fundet i orden af fagkyndigt personale.

4.0 Installation

4.1 Gulv

Fundament

Man skal sikre sig, at fundamentet er dimensioneret til ildstedet. Se »2.0 Tekniske data» for angivelse af vægt.

Krav til beskyttelse af trægulve under ildstedet

Produktet har en skærmplade nedenunder, der skærmer for stråling mod gulv. Produktet kan derfor placeres direkte på et trægulv, der er dækket af en plade af metal eller andet egnet ikke-brændbart materiale. Anbefalet tykkelse er minimum 0,9

mm.

Eventuelle gulvbelægninger af brændbart materiale, såsom linoleum, tæpper osv., skal  ernes under produktet.

Krav til beskyttelse af brændbart gulv foran brændeovnen

Forpladen skal overholde nationale love og regler.

Kontakt dine lokale bygningsmyndigheder vedrørende restriktioner og installationskrav.

For Danmark: Min. 300 mm foran ilægningsåbningen, og 150 mm til hver side af ilægningsåbningen.

4.2 Vægge

Afstand til væg af brændbart materiale

Det er tilladt at bruge brændeovnen med uisoleret røgrør med de afstande til væg af brændbart materiale, der er vist i  g. 1.

Afstand til brændbar væg beskyttet af brandmur ( g. 1)

Krav til forskriftsmæssig brandmur

Brandmuren skal være minimum 100 mm tyk og udført i teglsten, betonsten eller letbeton. Andre materialer og konstruktioner med tilfredsstillende dokumentation kan også benyttes.

Kontakt dine lokale bygningsmyndigheder vedrørende restriktioner og installationskrav.

Afstand til ikke-brændbar væg ( g. 1)

Ved ikke-brændbar væg forstås her en ikke-bærende væg af gennemgående murværk/beton.

DANSK

4.3 Skorsten og røgrør

• Brændeovnen kan tilknyttes skorsten og røgrør godkendt til fastbrændselfyrede ildsteder med en røggastemperatur som angivet i »2.0 Tekniske data».

• Skorstenstværsnittet skal minimum være det samme som røgrørstværsnittet. Brug gerne »2.0 Tekniske data» ved beregning af det rigtige skorstenstværsnit. OBS! Det

anbefales at skorstenen er mindst 3,5 m høj.

• Flere fastbrændselfyrede ildsteder kan tilknyttes samme skorsten, hvis tværsnittet er tilstrækkeligt.

• Tilslutning til skorsten skal udføres i henhold til skorstensleverandørens monteringsanvisninger.

• Før der laves hul i skorstenen, bør brændeovnen prøveopsti lles mhp. korrekt afmærkning af placering af brændeovn og hul i skorstenen. Se  g. 1 for minimumsmål.

• Sørg for, at røgrøret stiger hele vejen frem til skorstenen.

• Brug røgrørsbøjning med fejedør for at sikre fejemulighed.

Vær opmærksom på, at det er meget vigtigt, at tilslutninger har en vis  eksibilitet. Dette skal forhindre, at bevægelser i installationen fører til revnedannelser.

NB! En korrekt og tæt tilslutning er meget vigtig for produktets funktion.

Anbefalet skorstenstræk, se «2.0 Tekniske data». Ved for højt træk kan man installere og betjene et røgrørsspjæld til regulering af trækken.

4.4 Montering før installation

Produktet leveres færdigmonteret i to kolli. Når du har pakket produktet ud, skal du kontrollere, at det ikke har synlige skader, og at betjeningshåndtagene virker. Tag askelisten og servicepakken, som ligger i brændkammeret, ud. VIGTIG! Et stykke med skumplast er plasseret mellem de 2

røgvendeplader for at beskytte disse under transport. Sørg for at  erne skumplasten før første fyring i ovnen.

4.6 Montering av fedtstenssider (ekstraudstyr)

Fig. 4

1. Montér benene (fig. 4 - 1) med skruerne (fig. 4 - 2) og stilleskruerne ( g. 4 - 3).

2. Montér benene (fig. 4 - 1) med skruerne (fig. 4 - 2) og stilleskruerne ( g. 4 - 3).

3. Fastgør fedtstenssiderne ( g. 4 - 4) med møtrikker og bolt ( g. 4 - 5).

4.7 Røgudtag

Produktet leveres klargjort fra fabrikken til topudtag.

4.5 Montering af konvektionssider

Fig. 3

1. Montér konvektionssiderne ( g. 3 - 1) med de medfølgende skruer og skiver ( g. 3. - 2).

Montering af røgudtag ved topudtag

Fig. 5

1. Montér den løse røgstuds ( g. 5-1), som ligger i askeskuﬀ en,

i udtaget med monteringsklemmerne og skruerne fra servicepakken.

2. Skru stopperen ( g. 5-2) fast på tværs i røgstudsen for at

forhindre, at ledeplade og røgvenderpladen slås i stykker ved

3. skorstensfejning.

DANSK

Montering af røgstuds ved bagudtag

Fig. 6

1. Løft forsigtigt røgvenderpladen ( g. 6 - 1) op.

2. Fjern stifterne ( g. 6 - 2).

3. Kant røgvenderpladen ud.

Fig. 7

Fig. 9

1. Skru den indre skærmplade ( g. 9 - 1) af.

2. Fjern udslagsåbningen ( g. 9 - 2).

Fig. 10

1. Løft forsigtigt ledepladen ( g. 7 - 1) op.

2. Fjern stifterne ( g. 7 - 2).

3. Kant ledepladen ud.

Fig. 8

1. Fjern støbejernsdækslet (fig. 10 - 1) fra indersiden af brændkammeret.

2. Montér støbejernsdækslet i hullet til topudtaget.

Fig. 11

1. Skru den ydre skærmplade ( g. 8 - 1) af.

2. Fjern udslagsåbningen.

1. Montér den løse røgstuds (fig. 11 - 1), som ligger i askeskuffen, i udtaget med monteringsklemmerne og skruerne fra servicepakken.

DANSK

4.8 Montering af askeliste

Fig. 12

1. Montér askelisten ( g. 12 - 1) ved hjælp af de medfølgende skruer ( g. 12 - 2).

4.9 Greb

Hvis man ønsker at grebet skal sidde fast på døren,  ndes der en lang skrue (M5x20) i servicepakken i ovnen. Drejer man på unbrakoskruen på lukketøjspalen, kan man justere grebets lodrette stilling.

5.2 Optænding

Træforbrug:

Optændingstræ ( ntkløvet træ):

Længde: ca. 30 cm Diameter: 2-5 cm Mængde pr. optænding: 6-8 stk.

Træ (kløvet træ):

Anbefalet længde: 20-30 cm Diameter: Ca. 8 cm Ilægningsstørrelse: 1,8 kg Mængde pr. ilægning: 2 stk.

1. Læg to brændestykker på tværs i bunden af brændkammeret.

2. Læg træpinde oven på brændestykkerne på kryds og tværs.

3. Placér optændingsbriketterne mellem træpindene, og tænd op.

Fig. 13

5.0 Daglig brug

Lugt under indfyring

Under den første fyring kan brændeovnen afgive en generende gas, der kan være ildelugtende. Dette er fordi lakken tørrer. Gassen er ikke giftig, men man bør udlufte rummet grundigt. Fyr med godt træk, indtil alle gasser er brændt af, og man hverken bemærker røg eller lugt.

5.1 Betjening

Fyringstip

NB! Træ, som opbevares udendørs eller i kolde rum, bør tages

ind ca. 1 døgn, før det skal bruges, så det får rumtemperatur.

Der er  ere måder at fyre i brændeovnen på, men det er altid vigtigt at være nøje med, hvad du lægger i brændeovnen. Se afsnittet ”Trækvalitet”.

Trækvalitet

Ved kvalitetsbrænde forstås de  este kendte trætyper, såsom birk, gran og fyr. Brændet bør være tørret, så vandindholdet er på maks. 20 %.

For at opnå dette bør træet fældes senest sidst på vinteren. Træet skal kløves og stables, så der kommer luft til det. Stablerne skal beskyttes for ikke at opsuge for store mængder regnvand. Træet bør tages ind tidligt på efteråret og stables/lagres til brug om vinteren.

Vær særligt omhyggelig med aldrig at fyre med følgende materialer:

• Husholdningsaﬀ ald, plastposer o. lign.

• Malet eller imprægneret træ (som er meget giftigt).

• Spån- og laminatplader.

• Drivtømmer (havvand).

• Dette kan skade produktet og er forurenende.

NB! Brug aldrig tændvæsker såsom benzin, petroleum, sprit eller lignende til optænding. Du kan skade både dig selv og produktet.

4. Åbn optændings- ( g. 13 - 2) og luftventilen ( g. 13 - 1) på maksimal åbning, indtil der er gået ordentligt ild i træet, og det brænder godt.

5. Kontrollér, at efterbrænding (sekundærforbrænding) starter. Dette ses bedst ved at kontrollere, at gule stikflammer brænder foran hullerne under røgvenderpladen.

6. Luk optændingsventilen, og reguler luftventilen til det ønskede niveau.

7. Askeskuﬀ en skal altid være lukket under fyring.

8. Askeristen ( g. 13 - 3) skal stå halvt åben under fyring.

DANSK

Påfyldning af brænde

• Læg ofte brænde på, men brug kun lidt ad gangen. Fyres der for kraftigt, kan varmebelastningen i skorstenen blive unødvendig stor.

• Fyr med måde.

• Undgå at det ulmer, for her er forureningen størst. Det er bedst, når træet brænder godt, og røgen fra skorstenen næsten er usynlig.

5.3 Advarsel mod overfyring

Brændeovnen må aldrig overfyres

Ved overfyring forstås, at der lægges for meget brændsel i, og/eller tilføres for meget luft, så varmeudviklingen bliver for kraftig. Et sikkert tegn på overfyring er glødende prikker på produktet. Hvis dette sker, skal indstillingerne af luftventilen straks reduceres.

Ved mistanke om for højt/dårligt træk i skorstenen skal der søges fagkyndig hjælp til udbedring.

5.4 Fjernelse af aske

Produktet har en askeskuﬀ e, der gør det let at  erne asken.

Fig. 14

6.0 Service

Advarsel! Enhver ikke-autoriseret ændring af produktet er

ulovlig! Der må kun bruges originale reservedele!

6.1 Udskiftning af røgvenderplade/ ledeplade

Fig. 15

1. Løft forsigtigt røgvenderpladen ( g. 15 - 1) op.

2. Fjern stifterne ( g. 15 - 2).

3. Kant røgvenderpladen ud.

• Produktet er udstyret med en askerist ( g. 14 - 2). Ved at aktivere reguleringsarmen ( g. 14 - 1) vil asken blive tømt fra brændkammeret ned i askeskuﬀ en ( g. 14 - 3). Vigtigt! Tøm aldrig asken ned i en brændbar beholder, da der kan være gløder i asken længe efter afsluttet fyring.

• Sørg for, at askeskuﬀ en ( g. 14 - 3) aldrig bliver så fuld, at asken ikke kan komme gennem askeristen og ned i skuﬀ en.

Fig. 16

1. Løft forsigtigt ledepladen ( g. 16 - 1) op.

2. Fjern stifterne ( g. 16 - 2).

3. Kant ledepladen ud.

DANSK

6.2 Udskiftning af brændplader/fyrbund

Fig. 17

1. Tag røgvenderplade/ledeplade (se pkt. 6.1 – Udskiftning af røgvenderplade/ledeplade)

2. Tag sidebrændpladerne ( g. 17 - 1) ud.

3. Tag de bageste brændplader ( g. 17 - 2) ud.

Fig. 18

7.0 Vedligeholdelse

7.1 Rensning og  ernelse af sod

Under fyring vil der kunne danne sig en sodbelægning indvendigt på brændeovnens varme ader. Sod har en god isolerende effekt og vil derfor reducere brændeovnens varmeafgivelse. Hvis der opstår en sodbelægning, når produktet bruges, vil den kunne  ernes med et sodrensemiddel.

For at forhindre, at der dannes vand og tjærebelægninger i brændeovnen, bør der fyres kraftigt med regelmæssige mellemrum for at tørre belægningen. En årlig indvendig rengøring er nødvendig for at få det maksimale varmeudbytte af produktet. Det er en god idé at gøre dette, når skorsten og skorstensrør fejes.

7.2 Fejning af røgrør til skorsten

Fejning af røgrør skal foretages gennem røgrørets fejelåge eller gennem produktets døråbning. Så skal røgvenderpladen/ ledepladen  ernes.

7.3 Rengøring af glas

Scans brændeovne er udstyret med luftspuling af glasset. Via luftventilen spules luft ned langs indersiden af glasset og reducerer afsætningen af sodbelægninger.

Trods dette, vil der altid blive dannet noget sod på glasset, men mængden a ænger af de lokale forhold og reguleringen af luftventilen. Størstedelen af sodbelægningen vil normalt blive brændt af, når luftventilen sættes på maks., og der fyres godt op i brændeovnen.

4. Løft askelisten ( g. 18 - 1) og fyrbunden ( g. 18 - 2) ud.

5. Ved genmontering følges samme procedure i omvendt rækkefølge.

Et godt råd! Ved normal rengøring – fugt et stykke køkkenrulle med varmt vand og dyp det i lidt aske fra brændkammeret. Gnid glasset med papiret, og vask derefter af med rent vand. Tør godt af. Hvis det er nødvendigt at rengøre glasset grundigere, kan et glasrenseprodukt anbefales (følg brugsanvisningen på  asken).

7.3 Kontrol af brændeovnen

Det anbefales, at du selv kontrollerer din brændeovn grundigt efter udført fejning/rengøring. Se alle synlige over ader efter for revner. Kontrollér også, at alle samlinger er tætte, og at pakningerne ligger rigtigt. Slidte eller deformerede pakninger bør udskiftes.

Rens pakningsrillen godt, påfør keramisk lim (kan købes hos din lokale Scan-forhandler), og pres pakningen godt på plads. Efter kort tid er samlingen tør.

7.4 Udvendig vedligeholdelse

Lakerede produkter vil efter nogle års brug kunne ændre farve.

Over aden bør pudses og børstes fri for løse partikler, før der påføres ny ovnlak.

DANSK

8.0 Driftsforstyrrelser -

fejl nding

Dårligt træk

• Tjek skorstenens længde – den skal opfylde kravene i nationale love og regler. (Se også afsnit «2.0 Tekniske data» og «4.0 Installation» (Skorsten og røgrør) for mere information.)

• Kontrollér, at skorstenens tværsnit mindst svarer til det, der er beskrevet i «2.0 Tekniske data».

• Kontrollér, at der ikke er noget, der hindrer røggasserne i at slippe ud: Grene, træer osv.

• Ved mistanke om for højt/dårligt træk i skorstenen skal der søges fagkyndig hjælp til måling og udbedring.

Ilden går ud efter et stykke tid

• Kontrollér, at brændslet er tørt nok.

• Tjek, om der er undertryk i huset – sluk evt. mekanisk ventilation, og åbn et vindue i nærheden af brændeovnen.

• Tjek, at luftventilen er åben.

• Kontrollér, at røgudtaget ikke er tilstoppet af sod.

Hvis der dannes unormalt meget sod på glasset

Det vil altid dannes noget sod på glasset, men mængden a ænger af:

• Brændslets fugtighed.

• Lokale trækforhold.

• Regulering af luftventilen.

Størstedelen af sodbelægningen vil normalt blive brændt af, når luftventilen åbnes op til maksimum, og der fyres godt op i brændeovnen.

9.0 Ekstraudstyr

10.0 Genbrug

10.1 Genbrug af emballage

Ildstedet bliver leveret med følgende emballage:

• Palle af træ kan saves op og brændes i ildstedet.

• Emballage i pap skal leveres til genvinding.

• Poser i plast skal leveres til gjenvinding.

10.2 Genbrug af ildstedet

Ildstedet består af:

• Metal skal leveres til gjenvinding.

• Glas skal håndteres som specialaﬀ ald. Glasset fra ildstedet

kan ikke lægges i kontaineren for almindelig glas ved kildesortering.

• Brændplader i vemkikulitte kan leveres som restaﬀ ald.

11.0 Garanti

Der ydes 10 års garanti på udvendigt støbejern med henblik på materialefejl og fabrikationsfejl efter første gangs køb/ installation. Garantien forudsætter, at brændeovnen er monteret i henhold til gældende love og forskrifter, samt monterings- og brugsanvisning.

Garantien dækker ikke:

Montering af tilbehørsdele, f.eks. for at udbedre eksisterende trækforhold, lufttilførsel eller andre forhold, som ligger uden for producentens kontrol. Garantien omfatter ikke forbrugsdele som brændplader, røgvendeplader, fyrrist, bundrist, ildfaste sten, spjæld og pakninger, da disse dele nedbrydes med tiden pga. almindeligt slid. Garantien dækker ikke skader, der er opstået som følge af fyring med uegnet brændsel som f.eks. drivtømmer, imprægneret og lakeret træ, bræddestumper, spånplader og lign. Ved brug af uegnet brænde kan der let opstå overfyring, dvs. at brændeovnen bliver rødglødende med konsekvenser som f.eks. misfarvning af lakken samt revnedannelse i støbejernet.

9.1 Topplade i fedtsten

Topplade med hul, kat. nr. 50013023 Topplade uden hul, kat. nr. 50013024

9.2 Ekstra skærmplade, konvektion,

bag

Ekstra skærmplade, BP, kat. nr. 50013025

SUOMI

Sisällysluettelo

1.0 Viranomaisvaatimukset .................................. 24

2.0 Tekniset tiedot .................................................... 24

3.0 Turvallisuus .........................................................26

4.0 Asennus ................................................................ 26

5.0 Päivittäinen käyttö ........................................... 30

6.0 Huolto ...................................................................31

7.0 Tulisĳ an huolto .................................................. 32

8.0 Käytössä ilmenevät ongelmat -

vianmääritys ....................................................... 33

9.0 Lisävarusteet ....................................................... 33

10.0 Kierrätys ...............................................................33

11.0 Reklmaatio - oikeus ..........................................33

1.0 Viranomaisvaatimukset

Tulisija tulee asentaa kunkin maan lakien ja määräysten mukaisesti.

Tuotetta asennettaessa on noudatettava paikallisia määräyksiä myös niiltä osin kuin niissä viitataan kansallisiin ja eurooppalaisiin standardeihin.

Kokoamis-, asennus- ja käyttöohje on aina luettava huolellisesti ennen kuin pystyttäminen/asentaminen aloitetaan.

Tulisĳ an takana olevaan suojalevyyn on kiinnitetty lämmönkestävästä materiaalista valmistettu tyyppikilpi. Tyyppikilvestä käyvät ilmi tuotteen tunniste- ja dokumentaatiotiedot.

2.0 Tekniset tiedot

Materiaali: Valurauta Pintakäsittely: Musta/harmaa maali Poltettava materiaali: Puu Polttopuiden maksimipituus: 30 cm Savuputkiliitäntä: Ylhäältä, takaa Savuputken mitat: Ulkohalkaisĳ a: Ø 125 mm/

poikkipinta-ala 123 cm Sisähalkaisĳ a: Ø 114 mm/

poikkipinta-ala 102 cm Paino kiertoilmapaneelien kanssa: n. 94 kg Paino vuolukivipaneelien kanssa: n. 178 kg Tuotteen mitat, asennusetäisyydet: Ks. kuva 1

Kaikkiin tuotteisiimme on kiinnitetty tyyppikilpi, josta käy ilmi sarjanumero ja valmistusvuosi. Kirjoita tämä numero ohessa näkyvään kohtaan. Jotta takuu olisi voimassa, on sarjanumero ja takuukortti/kuittaus esitettävä aina otettaessa yhteyttä jälleenmyyjään tai valmistajaan.

Tekniset ominaisuudet EN 13240 -standardin mukaan

Nimellislämmönantoteho: 4 kW Suositeltava veto savupiipussa: 13 Pa Hyötysuhde: 77% CO-päästöt (13% O2): 0,09 % CO-päästöt (13% O2): 1178 mg/Nm Käyttötapa: Hetkellinen poltto

Hetkellisellä poltolla tarkoitetaan tässä tulisĳ an tavallista käyttöä. Tulisĳ aan ts. laitetaan lisää puita heti, kun edelliset puut ovat palaneet hiillokseksi.

Palomuuri

Palavasta materiaalista

valmistettu seinä

SUOMI

289

900123-P00

Scan Andersen 4-5

*150

300

*150

300

850

Minimietäisyys palavaan seinään, mallit:

* = Käytettäessä lisäsuojalevyä (tuotenro 50013025 (kiertoilma) / 50013027 (vuolukivi)).

712

724

Minimietäisyys palomuurilla suojattuun seinään, mallit:

100

850

Kaikki mitat asennukselle, jossa puolieristetty/suojattu savuputki alas tulisĳaan asti.

164

821

651*

* Savuputkiliitäntä

keskellä takana

457

164

758

651*

457

532

Malli, jossa vuolukiviset sivupaneelit:

Malli, jossa kiertoilmapaneelit:

Kuva. 1

474

Lattialevyn minimimitat.

X/Y = Kansallisten lakien ja määräysten mukaan.

SUOMI

3.0 Turvallisuus

HUOM.! Jotta tulisija toimisi mahdollisimman hyvin ja turvallisesti, valmistaja suosittelee, että tulisijan asentaa valtuutettu asentaja.

Myyjän, asentajan tai käyttäjän tulisijaan mahdollisesti tekemät muutokset voivat saada aikaan, etteivät tulisĳ a ja sen turvatoiminnot toimi siten kuin on tarkoitettu. Sama koskee muiden kuin valmistajan toimittamien lisätarvikkeiden tai -varusteiden käyttöä. Niin voi käydä myös, jos tulisĳ an toiminnan ja turvallisuuden kannalta välttämättömiä osia jätetään asentamatta tai irrotetaan pois.

Valmistaja sanoutuu kaikissa tällaisissa tapauksissa irti vastuusta, ja reklamaatio-oikeus lakkaa olemasta voimassa.

3.1 Paloturvallisuutta koskevat toimenpiteet

Kaikkien tulisĳ ojen käyttöön voi liittyä vaaratekĳ öitä. Noudata siksi seuraavia ohjeita:

• Tulisijan asennusta ja käyttöä koskevat sallitut minimietäisyydet käyvät ilmi tulisijan asennusohjeen kuvasta 1.

• Katso, että huonekalut ja muu palava materiaali eivät ole liian lähellä tulisĳ aa. Minimietäisyyden tulisĳ an aukosta palavaan materiaaliin on oltava 850 mm.

• Anna tulen aina palaa loppuun. Älä koskaan yritä sammuttaa sitä vedellä.

• Tulisija tulee kuumaksi lämmityksen aikana ja siihen koskeminen voi aiheuttaa palovammoja.

• Poista tuhka vasta, kun tulisĳ a on jäähtynyt täysin. Tuhkan joukossa voi olla hehkuvia kekäleitä ja siksi tuhkaa on säilytettävä palamattomassa säiliössä.

• Tuhka on sijoitettava ulkona turvalliseen paikkaan tai tyhjennettävä paikkaan, jossa se ei aiheuta palovaaraa.

4.0 Asennus

Huom.! Tarkista ennen asennuksen aloittamista, että tulisĳ assa ei näy vaurioita. Tuote on painava! Hanki apuvoimia tulisĳ an pystyttämiseen ja asentamiseen.

4.1 Lattia

Perustus

On varmistettava, että lattia on mitoitettu koko tulisijan painolle riittävän kestäväksi. Ks. tulisĳ an painoa koskevat tiedot kohdasta «2.0 Tekniset tiedot». On suositeltavaa, että lattia, joka ei ole kiinni perustuksessa (ns. kelluva lattia) poistetaan tulisĳ an alta.

Palavasta materiaalista valmistetun lattian suojaaminen

Jos tulisĳ a pystytetään palavasta materiaalista valmistetun lattian päälle, tulisĳ an eteen on laitettava teräksestä tai muusta palamattomasta materiaalista valmistettu levy (lisävaruste).

Mahdollinen palavasta materiaalista valmistettu lattiapinnoite, kuten linoleumi tai kokolattiamatto, on poistettava tulisĳ an alta.

Tulisijan etupuolelle laitettavan lattialevyn tulee olla paikallisten lakien ja määräysten mukainen.

Suomessa: Väh. 400 mm luukun etupuolella, ja levyn on oltava vähintään tulisĳ an luukun levyinen.

Kysy asennusta koskevia vaatimuksia ja rajoituksia paikallisilta rakennusviranomaisilta.

4.2 Seinä (kuva 1)

Savupiippupalon syttyessä:

• Sulje kaikki luukut ja venttiilit.

• Pidä tulisĳ an luukku suljettuna.

• Tarkista, ettei ullakolla ja kellarissa ole savunmuodostusta.

• Soita palokunnalle.

• Tulisija voidaan ottaa uudelleen käyttöön palon tai palonalun jälkeen, kun asiantuntĳ a on tarkastanut tulisĳ an ja todennut, että se on kunnossa.

Etäisyys palavasta materiaalista valmistettuun seinään

Tulisijaa on sallittu käyttää eristämättömän savuputken kanssa, kun noudatetaan kuvassa 1 esitettyjä etäisyyksiä palavasta materiaalista valmistettuun seinään. Etäisyys seinään, kun savuputki on suojattu: ks. kuva 1.

Etäisyys palomuurilla suojattuun seinään (kuva 1)

Kysy asennusta koskevia ohjeita ja rajoituksia paikallisilta rakennusviranomaisilta.

Palomuuria koskevat vaatimukset

Palomuurin on oltava vähintään 100 mm paksu ja sen on oltava muurattu tiilistä, betoniharkoista tai tehty kevytbetonista. Myös muita vaatimukset täyttäviä materiaaleja ja rakenteita voidaan käyttää.

SUOMI

Etäisyys palamattomasta materiaalista valmistettuun seinään

Palamattomasta materiaalista valmistetulla seinällä tarkoitetaan tässä ei-kantavaa seinää, joka on kokonaan muurattu tai valettu betonista.

Kysy asennusta koskevia vaatimuksia ja rajoituksia paikallisilta rakennusviranomaisilta.

4.3 Savupiippu ja savuputki

Tulisĳ a voidaan liittää savupiippuun ja savuputkeen, jotka on tarkoitettu kiinteällä polttoaineella palavaan tulisĳ aan ja jotka kestävät asennusohjeen kohdassa «2.0 Tekniset tiedot» mainitun savukaasujen lämpötilan.

• Savupiipun poikkipinta-alan on oltava vähintään yhtä suuri kuin savuputken poikkipinta-alan. Katso savuputken poikkipinta-alan laskemista koskevat ohjeet asennusohjeen kohdasta «2.0 Tekniset tiedot».

• HUOM.! Savuputken suositeltava minimipituus on 3,5 m savuputkiliitännästä.

• Samaan savupiippuun voidaan liittää useita kiinteää polttoainetta polttavia tulisĳ oja, jos savupiipun poikkipintaala on riittävän suuri.

• Liitäntä savupiippuun on tehtävä savupiipun toimittajan asennusohjeen mukaisesti

• Tulisĳ a on pystytettävä kokeeksi ennen kuin savupiippuun tehdään reikä, jotta saadaan merkittyä tulisijan ja savupiippuun tehtävän reiän oikeat paikat. Minimimitat käyvät ilmi kuvasta 1.

• Katso, että savuputki on koko matkaltaan nousukulmassa savupiippuun saakka.

• Käytä savuputken kulmakappaletta, jossa on nuohousluukku.

4.5 Kiertoilmapaneelien asentaminen

Kuva 3

1. Kiinnitä kiertoilmapaneelit (kuva 3 - 1) tulisĳ an mukana toimitettuja ruuveja ja välilevyjä käyttäen (kuva 3. - 2).

4.6 Vuolukivisten sivupaneelien

(lisävaruste) asentaminen

Katso, että liitännöistä tulee hiukan joustavia. Näin voidaan estää halkeamien syntyminen.

Huom.! Tulisĳ an toiminnan kannalta on erittäin tärkeää, että liitännät tehdään oikein ja että ne ovat tiiviitä.

Veto savupiipussa, ks. «2.0 Tekniset tiedot». Jos savupiippu vetää liian hyvin, vedon säätämiseksi voidaan asentaa savupelti.

4.4 Tulisĳ an kokoaminen ennen asentamista

Tuote toimitetaan valmii ksi koottuna kahtena kuljetuspakkauksena. Kun olet purkanut tuotteen pakkauksestaan, tarkista, ettei siinä näy vaurioita ja että sen vivut ja kahvat toimivat. Ota pois tulipesässä oleva tuhkalista ja tarvikelaatikko.

TÄRKEÄÄ! Tulipesän yläosan ja savunohjauslevyjen väliin on laitettu vaahtomuovilevy suojaamaan niitä kuljetuksen aikana. Muista ottaa tämä levy pois ennen kuin käytät kamiinaa ensimmäisen kerran.

Kuva 4

1. Kiinnitä jalat (kuva 4 - 1) ruuveilla ( kuva 4 - 2) ja säätöruuveilla (kuva 4 - 3).

2. Kiinnitä jalat ( kuva 4 - 1) ruuveilla (kuva 4 - 2) ja säätöruuveilla (kuva 4 - 3).

3. Kiinnitä vuolukiviset sivupaneelit (kuva 4 - 4) muttereilla ja ruuveilla (kuva 4 - 5).

SUOMI

4.7 Savuputkiliitäntä

Kun tuote toimitetaan tehtaalta, siinä on valmiina liitäntä päältä vedettävää savuputkea varten.

Päältä liitettävän savuputken asennus

Kuva 5

Kuva 7

1. Nosta ohjauslevyä (kuva 7 - 1) varovasti ylös.

2. Irrota tapit (kuva 7 - 2).

3. Kallista savunohjauslevyä ja ota se ulos.

Kuva 8

1. Kiinnitä tuhkalaatikossa oleva savuputken liitäntäkappale

(kuva 5-1) savuputkiliitäntään tarvikelaatikossa olevilla kiinnikkeillä ja ruuveilla.

2. Kiinnitä nuohoamissuoja (kuva 5-2) savuputken

liitäntäkappaleen keskelle. Se estää savunohjauslevyn ja tulipesän yläosan rikkoutumisen tulisĳ aa nuohottaessa.

Taakse liitettävän savuputkiliitäntäkappaleen asennus

Kuva 6

1. Avaa ulomman suojalevyn ruuvit ja irrota se (kuva 8 - 1).

2. Poista aukon irrotettava kansi.

Kuva 9

1. Nosta tulipesän yläosaa (kuva 6 - 1) varovasti ylös.

2. Irrota tapit (kuva 6 - 2).

3. Kallista tulipesän yläosaa ja ota se ulos.

1. Avaa sisemmän suojalevyn ruuvit ja irrota se (kuva 9 - 1).

2. Poista aukon irrotettava kansi (kuva 9 - 2).

SUOMI

Kuva 10

1. Irrota valurautainen kansi (kuva 10 - 1) tulipesän sisäpuolelta.

2. Kiinnitä valurautainen kansi yläosassa olevan savuputkiliitännän aukkoon.

Kuva 11

4.8 Tuhkalistan asennus

Kuva 12

1. Kiinnitä tuhkalista (kuva 12 - 1) mukana tulleilla ruuveilla (kuva 12 - 2).

4.9 Kädensĳ a

1. Kiinnitä tuhkalaatikossa oleva savuputken liitäntäkappale

(kuva 11 - 1) savuputkiliitäntään

2. tarvikelaatikossa olevilla kiinnikkeillä ja ruuveilla.

Jos halua asentaa kädensijan pysyvästi paikoilleen niin löydät tarvittavat osat (M5x20-ruuvi) tarvikepaketista. Kädensĳ an paikkaa pystysuunnassa voit säätää ruuvilla joka on sulkemistapissa.

SUOMI

5.0 Päivittäinen käyttö

Lämmittämisen aikana syntyvä haju

Ensimmäisellä lämmityskerralla tulisijasta voi tulla huoneilmaan ärsyttävää höyryä, joka haisee jonkin verran. Se on maalin kuivumisesta syntyvää hajua. Höyry ei ole myrkyllistä, mutta huonetila on syytä tuulettaa kunnolla. Anna tulen palaa täydellä vedolla, kunnes kaikki höyryt ovat palaneet pois siten, ettei höyryjä ja hajua enää esiinny.

5.1 Käyttö

Puiden polttaminen

Huom.! Ulos tai kylmiin tiloihin varastoitu polttopuu on

otettava sisälle n. vuorokautta ennen käyttöä, jotta se ehtii saavuttaa huonelämpötilan.

Tulisĳ assa voidaan polttaa puita monilla eri tavoilla, mutta on oltava tarkkana sen suhteen, mitä tulisĳ assa poltetaan. Ks.

kohta “Polttopuun laatu”.

Polttopuun laatu

Hyvälaatuisella polttopuulla tarkoitetaan useimpia tavallisia puulajeja, kuten koivua, kuusta ja mäntyä.

5.2 Sytytys

Polttopuun kulutus

Sytytysvaiheessa (pieneksi pilkotut puut):

Pituus: n. 30 cm Halkaisĳ a: 2 - 5 cm Puiden määrä sytytysvaiheessa: 6 - 8 kpl

Polttopuut (halkaistut):

Suositeltava pituus: 20 - 30 cm Halkaisĳ a: N. 8 cm Lisättävä määrä: 1,8 kg Puiden määrä lisäyskerralla: 2 kpl

1. Laita kaksi puuklapia poikittain tulipesän pohjalle.

2. Laita puuklapien päälle ristikkäin pienempää sytykepuuta.

3. Laita sytykepuiden väleihin sytytysbrikettejä ja sytytä tuli.

Kuva 13

Polttopuun on oltava niin kuivaa, että sen vesipitoisuus on enintään 20%.

Siksi puut tulisi kaataa viimeistään kevättalvella. Puut halkaistaan ja pinotaan ilmavasti. Puupino on suojattava niin, ettei se ole alttiina liialliselle sadevedelle. Puut on otettava sisään aikaisin syksyllä ja pinottava/varastoitava talven käyttöä varten.

Älä koskaan polta tulisĳ assa seuraavia materiaaleja:

• talousjätettä, muovipusseja jne.,

• maalattua tai lahosuojattua puuta (joka on hyvin myrkyllistä),

• lastulevyä ja pinnoitettuja puulevyjä,

• ajopuuta (merivesi).

Näiden polttaminen voi vaurioittaa tuotetta ja saastuttaa ympäristöä.

Huom.! Älä koskaan käytä tulisĳ an sytyttämisessä palavia nesteitä, kuten bensiiniä, para iniä, spriitä tms. Voit saada vammoja ja tulisĳ a voi vaurioitua.

4. Anna sytytys- (kuva 13 - 2) ja paloilmaventtiilien (kuva 13

- 1) olla täysin auki, kunnes puut ovat syttyneet ja palavat

kunnolla.

5. Tarkista, että jälkipalaminen (toissĳ ainen poltto) alkaa. Sen havaitsee parhaiten katsomalla, että liekit palavat keltaisina palopesän yläosan reikien kohdalla.

6. Sulje sytytysventtiili ja säädä ilmaventtiiliä sopivalle tasolle.

7. Tuhkalaatikon tulee aina olla kiinni lämmittämisen aikana.

8. Tuhkaritilän tulee olla puoliksi auki lämmittämisen aikana.

Puiden lisääminen

• Lisää puita usein, mutta kullakin kerralla vain vähän. Jos puita poltetaan liian suurella tulella, savupiippuun voi kohdistua liian suuri lämpörasitus.

• Polta puita kohtuullisella tulella.

• Vältä kituliasta palamista, koska silloin saastepäästöt ovat suurimmat. Polttaminen on parasta, kun puut palavat kunnolla ja savupiipusta tuleva savu on lähes näkymätöntä.

SUOMI

5.3 Liiallista kuumentamista koskeva varoitus

Tulisĳ aa ei saa koskaan kuumentaa liian kuumaksi

Ylikuumentamisella tarkoitetaan sitä, että tulisĳ aan laitetaan liikaa polttopuita ja/tai se saa liikaa ilmaa, jolloin lämpöä kehittyy liian paljon. Varma merkki ylikuumentamisesta on, että jotkut kohdat tulisĳ asta alkavat hehkua. Ilmaventtiiliä on silloin säädettävä välittömästi pienemmälle.

Jos epäillään, että savupiippu vetää liian hyvin/huonosti, on kysyttävä neuvoa asiantuntĳ alta. (Ks. lisätietoja myös «4.0

Asennus (savupiippu ja savuputki)».)

5.4 Tuhkan poistaminen

Tulisĳ assa on tuhkalaatikko, jonka ansiosta tuhkat on helppo tyhjentää.

Kuva 14

6.0 Huolto

Varoitus! Tuotteeseen ei saa tehdä muutoksia ilman valmistajan lupaa! Käytä vain alkuperäisiä varaosia!

6.1 Tulipesän yläosan/ savunohjauslevyjen vaihtaminen

Kuva 15

1. Nosta tulipesän yläosaa (kuva 15 - 1) varovasti ylös.

2. Irrota tapit (kuva 15 - 2).

3. Kallista tulipesän yläosaa ja ota se ulos.

• Tulisijassa on tuhkaritilä (kuva 14 - 2). Tuhkaritilän käyttövipua (kuva 14 - 1) käyttämällä tuhka saadaan putoamaan tulipesästä tuhkalaatikkoon (kuva 14 -

3). Tärkeää! Älä koskaan tyhjennä tuhkaa palavasta materiaalista valmistettuun astiaan, koska tuhkan joukossa voi olla kyteviä kekäleitä vielä kauan sen jälkeen, kun tuli on sammunut.

• Katso, ettei tuhkalaatikko (kuva 14 - 3) tule koskaan niin täyteen, ettei tuhka pääse putoamaan ritilän läpi tuhkalaatikkoon.

Kuva 16

1. Nosta ohjauslevyä (kuva 16 - 1) varovasti ylös.

2. Irrota tapit (kuva 16 - 2).

3. Kallista savunohjauslevyä ja ota se ulos.

SUOMI

6.2 Palolevyjen/tulipesän vaihtaminen

Kuva 17

1. Ota pois tulipesän yläosa/savunohjauslevyt (ks. kohta 6.1 Tulipesän yläosan/savunohjauslevyjen vaihtaminen).

1. Ota pois sivupalolevyt (kuva 17 - 1).

1. Vedä takimmaiset palolevyt ulos (kuva 17 - 2).

Kuva 18

7.0 Tulisĳ an huolto

7,1 Puhdistaminen ja noen poistaminen

Tulisĳ an sisäpuolella oleviin kuumeneviin pintoihin kertyy palamisen aikana nokea. Noki eristää tehokkaasti ja heikentää siksi tulisijan lämmönluovutuskykyä. Jos tulisijaan kertyy nokikerrostuma, se voidaan poistaa noenpoistoharjalla.

Jotta tulisĳ aan ei kertyisi vettä ja tervakerrostumia, tulisĳ aa on lämmitettävä voimakkaasti säännöllisin väliajoin, jotta kerrostuma kuivuisi. Tulisĳ a on puhdistettava sisältä kerran vuodessa, jotta sen lämmönluovutuskyky pysyisi parhaana. Puhdista tulisija mielellään savupiipun ja savupiipun liitäntäputken nuohoamisen yhteydessä.

7.2 Savupiipun liitäntäputken nuohoaminen

Savuputki nuohotaan sen nuohoamisluukun tai tulisijan luukun kautta. Tulipesän yläosa/savunohjauslevyt on silloin irrotettava.

7.3 Luukun lasin puhdistaminen

Scanin tulisĳ oissa ilma ohjautuu luukun lasiin. Ilmaventtiilin kautta ilma kulkee lasin sisäpintaa pitkin, mikä vähentää lasin nokeentumista.

1. Nosta pois tuhkaritilä ( kuva 18 - 1) ja tulipesä (kuva 18 - 2).

2. Osat laitetaan takaisin paikoilleen päinvastaisessa järjestyksessä.

Lasiin kertyy aina kuitenkin jonkin verran nokea, mutta sen määrä riippuu veto-olosuhteista ja ilmaventtiilin säädöstä. Suurin osa nokikerroksesta palaa normaalisti pois, kun ilmaventtiili säädetään maksimiasentoonsa ja tulisijaa poltetaan kunnolla.

Hyvä neuvo! Kun alat puhdistaa luukun lasia, kostuta talouspaperia lämpimällä vedellä ja ota siihen vähän tuhkaa tulipesästä. Hiero lasia tuhkalla ja pyyhi lasi vielä puhtaalla vedellä. Kuivaa lasi hyvin. Jos lasia on puhdistettava perusteellisemmin, on suositeltavaa käyttää lasinpuhdistusainetta (noudata pakkauksessa olevaa käyttöohjetta).

7.4 Tulisĳ an tarkastaminen

Valmistaja suosittelee, että tarkastat tulisĳ an itse nuohouksen/ puhdistuksen jälkeen. Tarkasta, että näkyvillä olevissa pinnoissa ei ole halkeamia. Katso myös, että kaikki liitännät ovat tiiviitä ja että tiivisteet ovat kunnolla paikoillaan. Kuluneet tai muotonsa menettäneet tiivisteet on vaihdettava.

Puhdista tiivisteen ura huolellisesti ja kiinnitä tiiviste kunnolla paikalleen keraamisella liimalla (saatavissa paikalliselta jälleenmyyjältä). Liitos on kuiva hetken kuluttua.

7.5 Ulkopintojen huolto

Maalattujen tuotteiden väri voi muuttua muutaman vuoden käytön jälkeen. Ulkopinnat on puhdistettava ja irtonaiset hiukkaset on harjattava pois ennen kuin pinta maalataan uudestaan.

SUOMI

8.0 Käytössä ilmenevät

ongelmat - vianmääritys

Huono veto

• Varmista, että savupiipun pituus vastaa paikallisia lakeja ja määräyksiä. (Katso tarkempia tietoja myös asennusohjeen kohdista «2.0 Tekniset tiedot» ja «4,0 Asennus (Savupiippu

ja savuputki)».)

• Tarkista, että savupiipun poikkipinta-ala vastaa asennusohjeen kohdassa «2.0 Tekniset tiedot» esitettyjä määrityksiä.

• Katso, ettei mikään estä savukaasujen pääsyä ulos (esim. puiden oksat, puut).

• Jos epäilet, että savupiippu vetää liian hyvin/huonosti, kysy asiantuntĳ alta neuvoa savupiipun mitoituksesta ja vedon parantamisesta.

Tuli sammuu hetken kuluttua

• Varmista, että polttopuut ovat riittävän kuivia.

• Tarkista, onko talossa alipainetta, sulje mekaaniset tuulettimet ja avaa ikkuna tulisĳ an läheltä.

• Tarkista, että ilmaventtiili on auki.

• Varmista, että savukanava ei ole nokeentunut tukkoon.

Jos luukun lasiin kertyy epätavallisen paljon nokea

Luukun lasiin kertyy aina nokea, mutta sen määrä riippuu seuraavista asioista:

• Polttopuiden kosteuspitoisuudesta

• veto-olosuhteista

• ilmaventtiilin asennosta.

Suurin osa noesta palaa normaalisti pois, kun ilmaventtiili on täysin auki ja tuli palaa kunnolla tulisĳ assa.

9.0 Lisävarusteet

9.1 Vuolukivinen päällyslevy

Aukollinen päällyslevy, tuotenro 50013023 Aukoton päällyslevy, tuotenro 50013024

9.2 Lisäsuojalevy taakse

Tuotenro 50013025.

10.0 Kierrätys

10.1 Pakkauksen kierrätys

Tulisĳ a toimitetaan seuraavanlaisessa pakkauksessa: Puinen lava, joka voidaan sahata kappaleiksi ja polttaa tulisĳ assa. Pakkauspahvi, joka toimitetaan pahvin kierrätykseen. Muovipussit, jotka toimitetaan kierrätykseen.

10.2 Tulisĳ an kierrätys

Tulisĳ an valmistusmateriaalit ovat:

• Metalli, joka toimitetaan metallin kierrätykseen.

• Lasi, jota on käsiteltävä ongelmajätteenä. Tulisĳ an lasiosia ei saa laittaa lasin kierrätykseen.

• Vermikuliitista valmistetut palolev yt, jotka voidaan käsitellä tavallisena jätteenä

11.0 Reklamaatio-oikeus

Valmistaja myöntää tuotteen alkuperäiselle ostajalle/ asentajalle 10 vuoden reklamaatio-oikeuden tulisijan ulkopuolisten valurautaosien materiaali- ja valmistusvirheiden osalta. Reklamaatio-oikeus edellyttää, että tulisĳ a on pystytetty voimassa olevien lakien ja määräysten sekä valmistajan asennus- ja käyttöohjeen mukaisesti.

Reklamaatio-oikeutta ei ole seuraavissa tapauksissa:

Tulisĳ aan on asennettu sellaisia lisäosia esim. veto-olosuhteiden, ilmansaannin tai muiden olosuhteiden parantamiseksi, jotka ovat valmistajan valvonnan ulkopuolella. Reklamaatio-oikeus ei kata kuluvia osia, kuten palolevyjä, tulipesän yläosaa, tulipesän ritilää, pohjaritilää, tulenkestäviä tiiliä, säätöpeltiä ja tiivisteitä, jotka menevät rikki ajan myötä tavanomaisen kulumisen seurauksena. Reklamaatio-oikeus ei kata vahinkoja, jotka ovat syntyneet siitä, että tulisĳ assa on poltettu jotain polttamiseen sopimatonta materiaalia, kuten ajopuuta, kyllästettyä tai maalattua puuta, pinnoitettua puulevyä, lastulevyä tai vastaavaa. Polttamiseen sopimattoman materiaalin polton seurauksena tulisĳ a voi kuumentua liikaa niin, että se tulee punahehkuiseksi ja sen maalipinnan väri muuttuu tai valurautaisiin osiin tulee halkeamia.

Reklamaatio-oikeus ei kata vahinkoja, jotka ovat syntyneet myyjältä asennuspaikalle kuljetuksen aikana. Se ei myöskään kata vahinkoja, jotka ovat syntyneet muiden kuin alkuperäisten varaosien käytöstä.

ENGLISH

Table of contents

Installation manual with technical data

1.0 Relationship to the authorities ..................... 34

2.0 Technical data .................................................... 34

3.0 Safety .................................................................... 36

4.0 Installation ......................................................... 36

5.0 Daily use ............................................................... 40

6.0 Service................................................................... 41

7.0 Maintenance....................................................... 42

8.0 Operational problemes -

troubleshooting ................................................. 43

9.0 Optional Equipment ........................................ 43

10.0 Warranty .............................................................. 43

1.0 Relationship to the authorities

Installation of a  replace must be according to local codes and regulations in each country.

All local regulations, including those that refer to national and European standards, shall be complied with when installing the product.

Before use read the Installation and Operating Instructions carefully. We recommend that the installed product be inspected by a quali ed professional before use.

A heat-resistant rating plate is attached to the rear of the heat shield. This contains information about identification and documentation for the product.

2.0 Technical data

Material: Cast iron Finish: Black paint Fuel: Wood Log length, max.: 30 cm Flue outlet: Top, rear Flue pipe dimension: Ext: Ø 125 mm/min. 123

cm2 cross section. Int: Ø 114 mm/min. 102 cm2 cross

section. Weight with convection panels: Approx. 94 kg Weight with soapstone panels: Approx. 178 kg Dimensions, distances: See  g. 1

The lot number and year are marked on a label on all our products. Write this number in the place indicated. If you need to contact your dealer, you must always provide the serial number and guarantee card/ receipt for the guarantee to be valid.

Technical data according to EN 13240:

Nominal heat output: 4 kW Recommended chimney draught: 13 Pa Eﬃ ciency: 77% CO emission (13% O2): 0.09% CO emission (13% O2): 1178 mg/Nm Operational type: Intermittent

Intermittent combustion in this context means normal use of the  replace, i.e. fuel is added as soon as the fuel has burnt down to a suitable amount of embers.

ENGLISH

Firewall

Combustible wall

289

900123-P00

Scan Andersen 4-5

Min. distance to combustible wall:

*150

300

*150

300

850

300

* = With additional heat shield (cat.no. 50013025 (convection) / 50013027 (soapstone)).

712

724

Min. distance to combustible wall protected by firewall:

100

850

All dimensions are with semi-insulated/shielded ue pipe all the way down to the product.

164

Soapstone stove (optional):

Fig. 1

821

* Center rear outlet

651*

457

532

Convection stove:

164

758

651*

457

474

Min. measurements oor plate X,Y =

According to national standards and regulations.

ENGLISH

3.0 Safety

NB! We recommend that installation be carried out by a qualified installer, to ensure that the product delivers maximum performance and safety.

Any modi cations to the product by the distributor, installer or consumer may result in the product and safety features not functioning as intended. The same applies to the installation of accessories or optional extras that are not supplied by the  replace manufacturer. This may also be the case if parts that are essential to the functioning and safety of the  replace have been disassembled or removed. In all these cases, the manufacturer is not responsible or liable for the product and the warranty shall become null and void.

3.1 Fire Prevention Measures

• There is a certain element of danger every time you use your  replace. The following instructions must therefore be followed:

• The minimum safety distances when installing and using the  replace are given in  g. 1.

• Ensure that furniture and other  ammable materials are not too close to the  replace. Flammable materials should not be placed within 850 of the  replace.

• Allow the  re to burn out. Never extinguish the  ames with water.

• The  replace becomes hot when lit and may cause burns if touched.

• Only remove ash when the  replace is cold. Ash can contain hot embers and should therefore be placed in a non ammable container.

• Ash should be placed outdoors or be emptied in a place where it will not present a potential  re hazard.

In case of chimney  re:

• Close all hatches and vents.

• Keep the  rebox door closed.

• Check the loft and cellar for smoke.

• Call the  re service.

• Before use after a  re an expert must check the  replace and the chimney in order to ensure that it is fully functional.

4.0 Installation

N.B. Check that the  replace is free of any damage prior to commencing installation. The product is heavy! Make sure you have assistance when erecting and installing the  replace.

4.1 Floor

Foundation You need to make sure the foundation is suitable for a  replace. See “2.0 Technical Data” for speci ed weight.

Combustible  oor protection

If the  replace is to be mounted on a combustible  oor, cover the  oor under and in front of the  replace with a plate made of metal or other non-combustible material. The recommended minimum thickness is 0,9 mm.

Any  ooring made of combustible material, such as linoleum, carpets, etc. must be removed from under the  oor plate.

Requirement for protecting combustible  ooring in front of  replace

The front plate must be in accordance with national laws and regulations.

Contact your local building authorities regarding restrictions and installation requirements.

4.2 Wall

Distance to walls protected by a  rewall - see  g. 1

Firewall requirement

The  rewall must be at least 100 mm thick and be made of brick, concrete-stone or light concrete. Other materials and constructions with satisfactory documentation may also be used.

Contact your local building authorities regarding restrictions and installation requirements.

Distance to non combustible walls

By non combustible one means a non load-bearing wall of solid brickwork/concrete.

Contact your local building authority regarding restrictions and installation requirements.

ENGLISH

4.3 Chimneys and  ue pipes

• The fireplace can be connected to a chimney and flue pipe approved for solid fuel  red appliances with  ue gas temperatures speci ed in «2.0 Technical data”.

• The chimney’s cross-section must be at least as big as the  ue pipe’s cross-section. See «2.0 Technical data» when calculating the correct chimney cross-section.

• Several solid fuel  red appliances can be connected to the same chimney if the chimney’s cross-section is suﬃ cient.

• Connection to the chimney must be carried out in accordance with the installation instructions from the supplier of the chimney.

• Before making a hole in the chimney the  replace should be test-mounted in order to correctly mark the position of the  replace and the hole in the chimney. See  g. 1 for minimum dimensions.

• Ensure that the  ue pipe is inclined all the way up to the chimney.

• Use a  ue pipe bend with a sweeping hatch that allows it to be swept.

Be aware of the fact that it is particularly important that connections have a certain flexibility in order to prevent movement in the installation leading to cracks.

Chimney draught; See «2.0 Technical data». If the draught is too strong you can install and operate a  ue damper to control the draught.

4.5 Fitting the convection panels

Fig. 3

4.4 Assembly prior to installation

• The product comes ready assembled in two packages:

• Remove the product from the packaging and check for visible damage and that the control handles work. Lift the ash lip and service box out of the burn chamber.

• IMPORTANT!: A sheet of foam plastic is placed between the baﬄ e and the exhaust de ector for protection during transport. Be sure to remove this before using the  replace for the  rst time.

1. Fit the convection panels (Fig. 3 - 1) using the screws and washers provided (Fig. 3. - 2).

4.6 Fitting the soapstone panels

(optional extra)

Fig. 4

1. Fit the legs (Fig. 4 - 1) using the screws (Fig. 4 - 2) and adjuster screws (Fig. 4 - 3).

2. Fit the legs (Fig. 4 - 1) using the screws (Fig. 4 - 2) and adjuster screws (Fig. 4 - 3).

3. Secure the soapstone panels (Fig. 4 - 4) using nuts and bolts (Fig. 4 - 5).

ENGLISH

4.7 Smoke outlet

The product has been prepared for a top outlet by the manufacturer.

Fitting a smoke outlet with a top outlet

Fig. 5

Fig. 7

1. Lift the exhaust de ector (Fig. 7 - 1) up carefully.

2. Remove the pins (Fig. 7 - 2).

3. Ease the exhaust de ector out.

Fig. 8

1. Attach the loose smoke outlet (Fig. 5-1) which is inside the

ash pan to the outlet using the retaining clips and screws from the service package.

2. Screw the safety  tting (Fig . 5-2) crosswise in the outlet collar

to prevent damage to the baﬄ e and exhaust de ector when sweeping the chimney.

Fitting a smoke outlet with a rear outlet

Fig. 6

1. Lift the baﬄ e (Fig. 6 - 1) up carefully.

2. Remove the pins (Fig. 6 - 2).

3. Ease the baﬄ e out.

1. Unscrew the outer heat shield (Fig. 8 - 1).

2. Remove the knockout.

Fig. 9

1. Unscrew the inner heat shield (Fig. 9 - 1).

2. Remove the knockout (Fig. 9 - 2).

ENGLISH

Fig. 10

1. Remove the cast iron cover (Fig. 10 - 1) from inside the burn chamber.

2. Fit the cast iron cover in the top outlet hole.

Fig. 11

4.8 Fitting the ash lip

Fig. 12

1. Secure the ash lip in place (Fig. 12 - 1) using the screws provided (Fig. 12 - 2).

4.9 Handle

1. Attach the loose smoke outlet (Fig. 11-1) which is inside the ash pan to the outlet using the retaining clips and screws from the service package.

For re-installation follow the same procedure in the opposite sequence.

If you want a  rm handle, you can mount the long screw (M5x20) that you will  nd in the service bag. The vertical position of the handle can be adjusted by the pointed screw on the locking device.

ENGLISH

5.0 Daily use

Odours when using the  replace for the  rst time

When the  replace is used for the  rst time, it may emit an irritating gas which may smell slightly. This is because the paint is drying. The gas is not toxic but the room should be thoroughly ventilated. Let the  re burn with a high draught until all traces of the gas have disappeared and no smoke or odours can be detected.

5.1 Operation

Heating advice

NB: Logs that have been stored outdoors or in a cold room should be brought indoors 24 hours before use to bring them up to room temperature.

There are various ways of heating the stove but it is always important to be careful about what you put in the stove. See the section on “Wood quality”.

Wood quality

By good quality  rewood we mean logs of, for example, birch, beech and oak.

5.2 Lighting the  re

Wood consumption:

Kindling ( nely split wood):

Length: approx. 30 cm Diameter: 2-5 cm Quantity required each time: 6 - 8 pieces

Wood (split wood):

Recommended length: 20 - 30 cm Diameter: Approx. 8 cm Fire size: 1.8 kg Quantity required each time: 2 pieces

1. Place two logs across the bottom of the burn chamber.

2. Stack split wood on top of the logs in crossed layers.

3. Place briquettes between the split wood and light them.

Fig. 13

The logs should be dried so that the moisture content is no more than 20%.

To achieve this, the logs should be cut no later than in late winter. They should be split and stacked in a way that ensures good ventilation. The wood stacks should be covered to protect the logs from rain. The logs should be brought indoors during early autumn and stacked/stored for use in the coming winter.

Be especially careful never to use the following materials as fuel in your  replace:

• Household rubbish, plastic bags, etc.

• Painted or impregnated timber (which is extremely toxic).

• Laminated wooden planks.

• Driftwood

These may harm the stove and are also pollutants.

NB: Never use petrol, paraﬃ n, methylated spirit or similar liquids to light the  re. You may cause serious injury to yourself and damage to the product.

4. Open the ignition (Fig. 13 - 2) and air vent (Fig. 13 -1) fully until the wood has caught  re properly and is burning well.

5. Check that afterburning (secondary combustion) starts. This is best indicated by yellow,  ickering  ames in front of the holes under the baﬄ e.

6. Close the ignition vent and regulate the air vent as required.

7. The ash pan must always be closed when the  re is lit.

8. The ash grate (Fig. 13-3) should be half-open when the  re is lit.

Adding  rewood

• Stoke the stove frequently but only add small amounts of fuel at a time. If the stove is  lled too full, the heat created may cause extreme stress in the chimney.

• Add fuel to the  re in moderation.

• Avoid smouldering  res as this produces the most pollution. The  re is best when it is burning well and the smoke from the chimney is almost invisible.

ENGLISH

5.3 Danger of overheating

The  replace must never be used in a manner that causes overheating

Overheating occurs when there is too much fuel and/or too much air so that too much heat develops. A sure sign of overheating is when parts of the stove glow red. If this happens, reduce the air vent opening immediately.

Seek professional advice if you suspect that the chimney is not drawing properly (too much/too little draught). (For further information, see ”Chimney and  ue pipe” under 4.0

Installation).

5.4 Ash removal

This product has an ash pan that makes it easy to remove the ash.

Fig.14

6.0 Service

Warning! Any unauthorised changes to the product is not

allowed! Only original spare parts may be used!

6.1 Replacing the baﬄ e/de ectors

Fig. 15

1. Lift the baﬄ e (Fig. 15 - 1) up carefully.

2. Remove the pins (Fig. 15 - 2).

3. Ease the baﬄ e out.

• The product is  tted with an ash grate (Fig. 14 - 2). Activate the handle (Fig. 14 - 1) to empty ash out of the burn chamber into the ash pan (Fig. 14 - 3).

Important! Never empty ash into a  ammable container.

There may still be embers in the ash long after the  re has gone out.

• Make sure that the ash pan (Fig. 14 - 3) never gets so full that it prevents the ash from falling through the ash grate and down into the pan.

Fig. 16

1. Lift the exhaust de ector (Fig. 16 - 1) up carefully.

2. Remove the pins (Fig. 16 - 2).

3. Ease the exhaust de ector out.

ENGLISH

6.2 Replacing the burn plates/inner

bottom

Fig. 17

1. Take out the baﬄ e/exhaust de ector (see 6.1 - Replacing the baﬄ e/exhaust de ectors)

2. Take out the side burn plates (Fig. 17 - 1).

3. Take out the rear burn plates (Fig. 17 - 2).

Fig. 18

7.0 Maintenance

7.1 Cleaning and soot removal

Soot deposits may build up on the internal surfaces of the  replace during use. Soot is a good insulator and will therefore reduce the  replace’s heat output. If soot deposits accumulate when using the product, they can easily be removed by using a soot remover.

In order to prevent a layer of water and tar from forming in the  replace, you should regularly allow the  re to burn hot in order to remove the layer. Your product should be cleaned internally once a year to ensure the best heating eﬀ ect. It is a good idea to do this when cleaning the chimney and  ue pipes.

7.2 Sweeping the  ue pipe to the chimney

Flue pipes must be swept through the  ue pipe sweeping hatch or through the door opening. The baﬄ e and exhaust de ectors must be removed  rst.

7.3 Cleaning the glass

The product is equipped with an air wash for the glass. Air is sucked in through the air vent on the top of the product and down along the inside of the glass.

4. Lift out the ash grate (Fig. 18 - 1) and inner bottom plate (Fig. 18 - 2).

5. When re tting, follow the same procedure in reverse order.

However, some soot will always stick to the glass, but the quantity will depend on the local draught conditions and adjustment of the air vent. Most of the soot layer will normally be burned oﬀ when the air vent is opened all the way and a  re is burning briskly in the  replace.

Good advice! For normal cleaning, moisten a paper towel with warm water and add some ash from the burn chamber. Rub it over the glass and then clean the glass with clean water. Dry well. If it is necessary to clean the glass more thoroughly we recommend using a glass cleaner (follow the instructions on the bottle).

7.4 Inspection of the  replace

We recommend that you carefully inspec t your  replace yourself after it has been swept/cleaned. Check all visible surfaces for cracks. Also check that all joints are sealed and that the gaskets are in the correct position. Any gaskets showing signs of wear or deformation must be replaced.

Thoroughly clean the gasket grooves, apply ceramic glue (available from your local Scan dealer) and press the gasket well into place. The joint will dry quickly.

7.5 Exterior maintenance

Painted products may change colour after they have been used for several years. The surface should be cleaned and brushed free of any loose particles before new paint is applied.

ENGLISH

8.0 Operational problems -

troubleshooting

Poor draught

• Check that the length of the chimney complies with national legislation and regulatory requirements. (For further information, see 2.0 Technical Data and 4.0 Installation

(Chimney and  ue pipe).)

• Check that the minimum cross section of the chimney is in accordance with the speci cation in 2.0 Technical Data.

• Make sure that there is nothing preventing the smoke from escaping: branches, trees, etc.

• Seek professional advice and help if you suspect that the chimney is not drawing properly (too much/too little draught).

The  re dies out after a while

• Make sure that the fuel is dry enough.

• Check whether there is negative pressure in the house. Turn oﬀ fans and open a window close to the stove.

• Make sure the air vent is open.

• Make sure the smoke outlet is not clogged with soot.

If there is excessive soot on the glass

There will always be some soot on the glass, but the amount depends on:

• How dry the fuel is.

• The local draught conditions.

• Adjustment of the air vent.

• Most of the soot layer will normally be burned oﬀ when the air vent is fully opened and the  re is burning briskly.

10.0 Warranty

The external castings are covered by a ten-year warranty against defects resulting from faulty material and/or workmanship after initial purchase/installation. The warranty applies only on the condition that the  replace has been installed in compliance with current laws and regulations and in compliance with installation and operating instructions.

The warranty does not cover:

The installation of optional extras, for example, to rectify local draught conditions, air supply or other circumstances beyond the manufacturer’s control. The warranty does not cover consumables, such as burn plates, smoke baﬄ es,  re grates, bottom grates, brick refractories, dampers and gaskets as they deteriorate over time due to normal wear and tear. The warranty does not cover damage caused by the use of unsuitable fuel, such as driftwood, impregnated and painted wood, plank oﬀ cuts, chipboard, etc. Overheating may easily occur if unsuitable fuel is used, i.e. the  replace becomes red hot, which causes the paint to discolour and castings to crack.

The warranty does not cover damage caused while the product is in transit from the distributor to the delivery address. Nor does it cover damage caused by the use of non-original parts.

9.0 Optional extras

9.1 Soapstone top plate

Top plate with hole, cat. no. 50013023 Top plate without hole, cat. no. 50013024

9.2 Extra heat shield, rear

Heat shield - cat. no. 50013025

FRANCAIS

Sommaire

1.0 Relations avec les autorités ............................ 44

Données techniques ........................................44

2.0

3.0 Sécurité ................................................................ 46

4.0 Installation .......................................................... 46

5.0 Utilisation au quotidien .................................. 50

6.0 Entretien .............................................................. 51

Maintenance.......................................................52

7.0

8.0 Dysfonctionnements -

Causes et dépannages ..................................... 53

9.0 Équipements disponibles en option ............ 53

10.0 Garantie ............................................................... 53

1.0 Relations avec les autorités

L’installation d’un poêle est soumise aux législations et réglementations nationales en vigueur. Les réglementations locales, y compris celles se rapportant aux normes nationales et européennes, doivent être respectées lors de l’installation du produit.

Veuillez lire attentivement le manuel d’installation et d’utilisation avant de procéder à l’installation.Nous recommandons de faire inspecter le produit installé par un professionnel quali é avant son utilisation.

Une plaque signalétique résistant à la chaleur est  xée à l’arrière du bouclier thermique. Elle comporte les informations suivantes : fabricant, adresse, nom du produit, référence catalogue, nor me de fabrication, référence de production et puissance.

2.0 Données techniques

Matériau : fonte Finition : peinture noir Combustible : bois exclusivement Longueur des bûches (maxi) : 30 cm Conduit : supérieur, arrière Conduit de raccordement : Ext. Ø 125 mm(section de min.

123 cm2. Int. Ø 114 mm/min. 102 cm2.

Poids:

Panneaux de convection : Env. 94 kg Panneaux en stéatite : Env. 178 kg Dimensions, distances : Voir  g. 1

Le numéro de lot et l’année sont marqués sur une étiquette apposée sur tous nos produits. Notez ce numéro à l’endroit indiqué. Si vous avez besoin de contacter votre revendeur, vous devez toujours fournir le numéro de série et la carte / le reçu de garantie pour que celle-ci soit valide.

Données techniques conformes à la norme EN 13240

Puissance thermique nominale : 4kW Tirage recommandé : 13 Pa Rendement : 77 % Taux de CO (13 % O Taux de CO (13 % O2) : 1178 mg/Nm Mode de fonctionnement : intermittent

La combustion intermittente correspond à l’utilisation normale d’un poêle, réalimenté dès que le combustible a brûlé et formé suﬃ samment de braises.

Nous vous recommandons de vous inspirer des règles du D.T.U.

24.2.2. Vous devez lire entièrement le présent manuel avant de commencer l’installation et le conserver pendant toute la durée de l’utilisation du poêle.

) : 0,09 %

Mur ininammable

Mur en matériau

combustible

FRANCAIS

289

900123-P00

Scan Andersen 4-5

Espace minimum par rapport à un mur combustible :

*150

300

*150

300

850

300

* = Avec bouclier thermique additionnel (code article 51005618 (convection) / 51005622 (pierre ollaire)).

712

724

Distance minimale par rapport au mur en matériau combustible protégé par un pare-feu :

100

850

Toutes les dimensions s’entendent avec un conduit de fumée semi-isolé/entièrement isolé jusqu’au produit.

164

821

Panneaux en stéatite (en option):

Fig. 1

* Axe de sortie arrière

457

651*

532

164

651*

758

Panneaux de convection:

457

474

Dimensions minimales de la plaque de sol

X/Y = Conformes aux lois et règlements en vigueur.

FRANCAIS

3.0 Sécurité

N B ! Nous recommandons que l’installation soit eﬀ ectuée par

un installateur quali é, a n de s’assurer que le produit oﬀ re des performances et une sécurité maximales.

Toute modi cation du produit par le distributeur, l’installateur ou l’utilisateur final, risque de compromettre le bon fonctionnement du produit et de ses éléments de sécurité. Ceci s’applique également à l’installation d’accessoires ou d’équipements en option non fournis par le fabricant du poêle. Ce risque peut par ailleurs survenir dans le cas où des pièces ou éléments essentiels pour le bon fonctionnement et la sécurité du poêle, ont été désassemblés ou retirés.

Dans tous ces cas, le fabricant ne pourra être tenu responsable pour le produit et la garantie sera rendue nulle et sans eﬀ et.

3.1 Mesures de prévention anti-

incendie

Toute utilisation du poêle comporte un certain degré de risque. C’est pourquoi, il est indispensable de toujours respecter les consignes de sécurité suivantes : Les distances minimales à respecter en utilisant le poêle ressortent de la  gure 1.

• Assurez-vous que les meubles et autres matériaux in ammables ne sont pas trop rapprochés du poêle. Pas de matériaux in ammables dans un rayon de 850 mm du poêle.

• Laissez le feu s’éteindre de lui-même. Ne tentez jamais d’éteindre le feu avec de l’eau.

• Le poêle devient chaud lorsqu’il est allumé et peut provoquer des brûlures à la personne qui le touche.

• Attendez que le poêle soit froid pour retirer les cendres. Les cendres pouvant encore contenir des braises, il convient de les recueillir dans un réceptacle inin ammable.

• Il convient d’épandre les cendres à l’extérieur ou de les vider dans un endroit ne présentant aucun risque d’incendie.

En cas de feu de cheminée :

• Fermer l’ensemble des trappes et des entrées d’air.

• Maintenir la porte de la chambre de combustion fermée.

• Véri er toute présence de fumée dans le grenier et dans la cave.

• Contacter le service de sécurité incendie.

• Suite à un feu de cheminée, le poêle et la cheminée doivent être contrôlés par un spécialiste avant toute nouvelle utilisation a n de s’assurer que l’installation est opérationnelle.

4.0 Installation

Avant de commencer l’installation, s’assurer que le poêle n’a pas été endommagé au cours du transport. Attention : l’appareil est lourd ! Plusieurs personnes sont requises pour le redresser et le positionner.

3.2 Le sol

Sol

Assurez-vous que le sol convient pour un poêle. Se reporter à la section « 2.0 Données techniques » pour la spéci cation du poids.

Protection d’un sol en bois

Dans le cas d’une installation du poêle sur un sol combustible, toute la surface se trouvant sous le poêle et s’étendant jusqu’au mur d’adossement doit être recouverte d’une plaque en acier. Epaisseur recommandée : 0,9 mm (minimum).

Les éventuels revêtements de sol combustibles, tels que le linoléum, la moquette, etc., doivent être retirés de la surface couverte par la plaque de sol.

La plaque avant doit être conforme aux législations et aux réglementations nationales en vigueur.

Contacter les autorités locales compétentes (construction) pour connaître les restrictions et les exigences liées à l’installation.

4.2 Le mur

Distance recommandée séparant le poêle d’un matériau combustible

Voir  g. 1.

Distance séparant le poêle d’un mur protégé de la chaleur (voir fig. 1)

Exigences relatives au mur inin ammable

Le mur ininflammable doit faire au minimum 100 mm d’épaisseur ; il doit être en briques, en béton ou en béton léger. D’autres matériaux approuvés peuvent également être utilisés.

FRANCAIS

Distance par rapport aux murs inin ammables

Par mur inin ammable on entend un mur massif non porteur en brique ou en béton.

En raison des diﬀ érences locales entre les prescriptions en vigueur, nous vous conseillons de prendre contact avec les autorités locales compétentes.

4.3 Cheminées et conduits

d’évacuation

• L’appareil peut être raccordé à une cheminée et à un conduit approuvés pour les poeles à combustible solide, avec les températures de fumées spéci ées dans la section « 2.0 Données techniques ».

• La section transversale minimale de la cheminée doit correspondre au moins à celle du conduit. Voir «2.0 Données techniques» lors du calcul de la section de cheminée appropriée.

• Plusieurs appareils à combustible solide peuvent être raccordés au même système de cheminée, dès l’instant où la section est suﬃ sante.

• Le raccordement à la cheminée doit être effectué conformément aux instructions d’installation du fournisseur de la cheminée.

• Procédez à un montage d’essai avant de percer un trou dans la cheminée, a n d’assurer un montage correct. Voir la  g. 1 pour les dimensions minimales.

• Raccordement à l’arrière : assurez-vous que le conduit d’évacuation est bien incliné légèrement vers le haut à partir du poêle.

• Utilisez un coude de conduit doté d’une trappe a n de permettre les opérations de ramonage, suivant les pays.

Veillez impérativement à ce que les raccordements présentent un certain degré de  exibilité a n de prévenir des mouvements pouvant provoquer des  ssures dans l’installation.

4.5 Montage des panneaux de convection

Fig. 3

1. Positionnez les panneaux de convection ( g. 3 - 1) à l’aide des vis et des rondelles fournies ( g. 3. - 2).

4.6 Montage des panneaux en stéatite

(en option)

 g. 4

N.B. Un raccordement correct et étanche est essentiel pour assurer le bon fonctionnement de l’appareil.

Tirage recommandé; Voir «2.0 Données techniques». En cas de tirage trop important, installer et utiliser un réducteur de tirage.

4.4 Montage avant l’installation

• Le produit est livré préassemblé en deux paquets :

• Retirez le produit de l’emballage et véri ez la présence éventuelle de dommages visibles et que les poignées de commande fonctionnent. Retirez le tiroir à cendres et la caisse d’entretien du poêle.

• IMPORTANT ! Une cale de mousse plastic est placée entre les dé ecteurs inférieur et supérieur pour le transport. N’oubliez pas de la retirer avant le premier allumage.

1. Montez les pieds ( g. 4 - 1) à l’aide des vis ( g. 4 - 2) et des vis de réglage ( g. 4 - 3).

2. Montez les pieds ( g. 4 - 1) à l’aide des vis ( g. 4 - 2) et des vis de réglage ( g. 4 - 3).

3. Fixez les panneaux en stéatite ( g. 4 - 4) à l’aide des écrous e des boulons ( g. 4 - 5).

FRANCAIS

4.7 Sortie du conduit de fumée

Le produit est préparé en usine pour une sortie du conduite de fumée par le haut.

Montage d’une sortie du conduit de fumée par le haut

Fig. 5

Fig. 7

1. Soulevez délicatement le dé ecteur supérieur ( g. 7 - 1).

2. Retirez les plots ( g. 7 - 2).

3. Dégagez le dé ecteur supérieur.

Fig. 8

1. Fixez le collier de sortie ( g. 5-1) qui est à l’intérieur du tiroir

à cendres sur la sortie à l’aide des clips de  xation et des vis contenues dans le pack de montage.

2. Vissez la barre de sécurité ( g. 5-2) transversalement dans

le collier de sortie pour éviter tout dommage sur la chicane et le dé ecteur supérieur lors du ramonage de la cheminée.

Montage d’une sortie du conduit de fumée par l’arrière

Fig. 6

1. Dévissez le bouclier thermique arrière ( g. 8 - 1).

2. Retirez la plaque défonçable.

Fig. 9

1. Soulevez délicatement la chicane ( g. 6 - 1).

2. Retirez les plots ( g. 6 - 2).

3. Dégagez la chicane.

1. Dévissez le bouclier thermique interne ( g. 9 - 1).

2. Retirez la plaque défonçable ( g. 9 - 2).

FRANCAIS

Fig. 10

1. Retirez le couvercle en fonte ( g. 10 - 1) de l’intérieur du

poêle.

2. Montez le couvercle en fonte dans le trou de sortie supérieure.

Fig. 11

4.8 Montage du tiroir à cendre

Fig. 12

1. Fixez le tiroir à cendre en place ( g. 12 - 1) à l’aide des vis fournies ( g. 12 - 2).

1. Fixez le collier de sortie ( g. 11-1) qui est à l’intérieur du

tiroir à cendres sur la sortie à l’aide des clips de  xation et des vis contenues dans le pack de montage.

4.9 Poignée

Si vous souhaitez une poignée  xe, vous pouvez monter une vis plus longue (M5x20) que vous trouverez dans votre coﬀ ret d’entretien. La position verticale de la poignée peut être ajustée en tournant la vis pointue dans la serrure.

FRANCAIS

5.0 Utilisation au quotidien

Odeurs perceptibles lors de la première utilisation du poêle.

Lors de la première utilisation, le poêle peut émettre un gaz irritant et dégager des odeurs désagréables. Ceci se produit lorsque la peinture sèche. Ce gaz n’est pas toxique, mais il est recommandé de bien aérer la pièce. Maintenir un tirage élevé dans le poêle jusqu’à qu’aucun gaz, fumée ou odeur ne puisse être détecté.

5.1 Fonctionnement

Conseils de chauﬀ age

Remarque : Il est recommandé d’entrer les bûches qui ont été

stockées à l’extérieur ou dans une pièce froide 24 heures avant de les brûler a n de les amener à température ambiante.

Il existe diﬀ érentes manières de chauﬀ er le poêle, mais soyez toujours attentif à ce que vous y mettez. Voir le chapitre intitulé « La qualité du bois ».

Bois (bois fendu) :

Longueur recommandée : 20 - 30 cm Diamètre : Environ 8 cm Taille du feu : 1,8 kg Quantité nécessaire à chaque ajout : 2 bûches

1. Placez deux bûches en croix sur le fond du poêle.

2. Empilez du bois fendu sur le dessus des bûches en couches

croisées.

3. Placez des briquettes entre le bois fendu et allumez-les.

Fig. 13

La qualité du bois

Des bûches de bouleau, de hêtre ou de chêne sont pour nous des bois de chauffage de qualité.

Les bûches doivent sécher afin que leur teneur en eau ne dépasse pas 20 %.

Pour cela, il convient de couper le bois pas plus tard que l’hiver précédent. Fendez-les et empilez-les pour permettre à l’air de bien circuler. Recouvrez les piles a n de protéger les bûches de la pluie. Entrez les bûches dans la maison au début de l’automne en vue de leur utilisation pendant l’hiver qui suit.

Soyez particulièrement attentif à ne jamais brûler les matériaux suivants dans le poêle :

• Les déchets ménagers, les sacs en plastique, etc.

• Le bois peint ou imprégné (très toxique).

• Le bois contreplaqué

• Le bois  ottant

Ceux-ci risquent d’endommager l’appareil et ce sont aussi des polluants.

Remarque : N’employez jamais de l’essence, de la paraﬃ ne, de l’alcool (méthylique) ou tout liquide similaire pour allumer le feu. Vous risqueriez de vous blesser sérieusement et d’endommager l’appareil.

5.2 Allumage du feu

Consommation de bois :

Bois d’allumage (bois fendu menu) :

Longueur : environ 30 cm Diamètre : 2-5 cm Quantité nécessaire à chaque ajout : 6 à 8 morceaux

4. Ouvrez le registre d’allumage ( g. 13 - 2) et le registre d’air

frais ( g. 13 -1) entièrement, jusqu’à ce que le bois ai pris feu correctement et brûle bien.

5. Véri ez que la post-combustion (combustion secondaire)

démarre. Ceci est indiqué par des flammes jaunes, dansantes, devant les trous sous la chicane.

6. Fermez le registre d’allumage et réglez le registre d’air frais

selon les besoins.

7. Le cendrier doit toujours être fermé (rentré) lorsque le feu

est allumé.

8. Laissez la grille à cendre à moitié ouverte lorsque le feu est

allumé.

Ajouter du bois

• Alimentez le poêle régulièrement mais n’ajoutez que de

petites quantités de combustible à la fois. Si la combustion est trop vive, la contrainte thermique dans la cheminée risque de devenir excessive.

• Faites preuve de modération.

• Évitez les feux couvants car ils sont les plus polluants. Le feu

est parfait lorsque le bois brûle bien et que la fumée qui sort de la cheminée est pratiquement invisible.

FRANCAIS

5.3 Risque de surchauﬀ e

Ne surchauﬀ ez jamais le poêle

La surchauﬀ e est provoquée par un excès de combustible et/ou d’air qui donne lieu à un dégagement de chaleur trop important. Lorsque le poêle devient incandescent par endroits, c’est un signe incontestable de surchauﬀ e. Si le cas se produit, réduisez immédiatement l’apport d’air frais.

Si vous pensez que la cheminée tire mal (tirage excessif ou insuﬃ sant), contactez un spécialiste. (Pour plus de détails, reportez-vous à « Cheminée et conduit de fumée” sous 4.0 Installation).

5.4 Décendrage

Ce produit est équipé d’un cendrier qui permet de vider facilement la cendre.

Fig.14

6.0 Entretien

Avertissement : Toute modi cation non autorisée du produit est

interdite ! Utilisez uniquement des pièces de rechange d’origine.

6.1 Remplacement de la chicane/des

dé ecteurs

Fig. 15

1. Soulevez délicatement la chicane ( g. 15 - 1).

2. Retirez les plots ( g. 15 - 2).

3. Dégagez la chicane.

• Le produit est équipé d’une grille à cendres ( g. 14 - 2). Actionnez la manette ( g. 14 - 1) pour vider les résidus imbrulés (cendres) se trouvant dans le poêle vers le cendrier

( g. 14 - 3). Important ! Ne jamais vider les cendres dans un récipient in ammable. Les braises peuvent rester chaudes encore longtemps après l’extinction d’un feu.

• Ne laissez pas le cendrier ( g. 14 - 3) se remplir complètement, au point d’empêcher les cendres de tomber dans le cendrier à travers la grille.

Fig. 16

1. Soulevez délicatement le dé ecteur supérieur ( g. 16 - 1).

2. Retirez les plots ( g. 16 - 2).

3. Dégagez le dé ecteur supérieur.

FRANCAIS

6.2 Remplacement des plaques de

doublage/sole foyère

Fig. 17

1. Retirez la chicane/le dé ecteur (voir 6.1 - Remplacement de la chicane/des dé ecteurs)

2. Retirez les plaques de doublage latérales ( g. 17 - 1).

3. Retirez les plaques de doublage arrière ( g. 17 - 2).

Fig. 18

7.0 Maintenance

7.1 Nettoyage et élimination de la suie

Pendant l’utilisation, de la suie peut se déposer sur les surfaces internes du poêle. La suie est un bon isolant et elle réduit par conséquent le rendement thermique du poêle. Utilisezune brosse métallique pour retirer tout dépôt de suie dans le produit.

Laissez régulièrement brûler vivement le feu a n d’éviter tout dépôt de goudron et d’eau dans le poêle. Nettoyez l’intérieur du produit une fois par an pour assurer le meilleur rendement thermique. Cette opération peut être réalisée lors du ramonage des conduits de fumée et de la cheminée.

7.2 Ramonage des conduits d’évacuation vers la cheminée

Le ramonage des conduits doit s’eﬀ ectuer à partir de la trappe de ramonage ou depuis l’intérieur du produit. Commencez par retirer les dé ecteurs inférieur et supérieur.

7.3 Nettoyage de la vitre

Le produit est équipé d’un système d’entrée d’air par le haut. L’air est aspiré au-dessus du foyer et circule le long de la vitre.

L’accumulation de suie sur la vitre est toutefois inévitable, la quantité de dépôts dépendant du taux d’humidité du combustible, des conditions de tirage et du réglage de l’entrée d’air supérieure. Une grande partie de cette suie est normalement consumée lorsque l’entrée d’air est ouverte à son maximum et en présence d’un feu vif dans le foyer.

4. Soulevez et dégagez la grille à cendres ( g . 18 - 1) et la plaque de fond interne ( g. 18 - 2).

5. Lors de la remise en place, suivez la même procédure dans l’ordre inverse.

Un bon conseil ! Pour les opérations courantes de nettoyage, humidifier un essuie-tout ou du papier journal à l’eau chaude et l’imprégner de quelques cendres prélevées dans la chambre de combustion. Frotter la vitre avec ce papier puis rincer à l’eau claire et essuyer. Pour un nettoyage optimal, il est recommandé d’utiliser un nettoyant à vitres. Ne jamais projeter le produit directement sur la vitre : il risque de détériorer les fixations de la vitre et le joint, ce qui peut entraîner la cassure de la vitre.

7.4 Inspection du poêle

Scan recommande que l’utilisateur contrôle personnellement et soigneusement le poêle après une opération de ramonage/ nettoyage. Véri er l’absence de  ssures sur toutes les surfaces visibles. Véri er également l’état et la bonne installation de tous les joints. Tout joint montrant des signes d’usure, de déformation ou de dureté doit être remplacé.

Nettoyer soigneusement les gorges de joint, appliquer de la colle céramique, puis insérer correctement le joint sans tirer dessus. Le joint sèche rapidement.

7.5 Entretien de la surface externe

Les produits peints peuvent changer de nuance après plusieurs années d’utilisation. Avant d’appliquer une nouvelle couche de peinture, brosser et laver la surface peinte pour en éliminer toutes les particules détachées.

FRANCAIS

8.0 Problèmes de

fonctionnement dépannage

Mauvais tirage

• Véri ez que la longueur de la cheminée est conforme à la législation nationale et aux exigences réglementaires. (Pour plus d’informations, reportez-vous à 2.0 Données techniques et 4.0 Installation (Cheminée et conduit de fumée).

• Vérifiez que la section minimale de la cheminée est conforme aux spéci cations indiquées sous 2.0 Données techniques dans le Manuel d’installation.

• Assurez-vous qu’aucun obstacle n’empêche la fumée de s’échapper : branches, arbres, etc.

• Contactez un chauﬀ agiste agréé si vous estimez que la cheminée a un mauvais tirage (tirage excessif ou insuﬃ sant).

Le feu s’éteint après un certain temps

• Assurez-vous que le bois est suﬃ samment sec.

• Véri ez s’il y a une dépression dans la maison. Éteignez les ventilateurs/extracteurs d’air et ouvrez une fenêtre près du poêle.

• Assurez-vous que le registre d’air frais est ouvert.

• Assurez-vous que la sortie de fumée n’est pas obstruée par de la suie.

Formation excessive de suie sur la vitre

Il y aura toujours un certain dépôt de la suie sur la vitre, mais sa quantité dépend de :

• L’état de sécheresse du bois.

• Les conditions de tirage.

• Le réglage du registre d’air frais.

La plupart de la couche de suie sera normalement brûlée lorsque le registre d’air est complètement ouvert et que le feu brûle vivement. (Voir aussi 6.1 Nettoyage de la vitre - Conseils.)

10.0 Garantie

Les pièces en fonte extérieures sont couvertes par une garantie de dix ans contre les défauts résultant de défauts de matériau et/ou vice de fabrication après l’installation initiale/ l’achat. La garantie s’applique uniquement à la condition que le poêle ait été installé en conformité avec les lois et règlements en vigueur et en conformité avec les instructions d’installation et d’utilisation.

La garantie ne couvre pas :

L’installation d’options, notamment pour modi er le tirage, l’arrivée d’air ou d’autres circonstances qui échappent au contrôle du fabricant. La garantie ne couvre pas les consommables tels que les plaques de doublage, les dé ecteurs de fumée, les grilles de foyer, les grilles de fond, les briques réfractaires, les amortisseurs et les joints car ces éléments nécessitent d’être remplacés régulièrement lors d’utilisation normale. La garantie ne couvre pas les dommages causés par l’utilisation d’un combustible inapproprié pour allumer le feu, comme du bois ayant séjourné dans l’eau, du bois imprégné, du bois peint, des résidus de coupe, de l’aggloméré, etc. L’utilisation d’un combustible inapproprié peut entraîner une surchauﬀ e rapide du produit. Le poêle devient alors incandescent, ce qui provoque le ternissement de la peinture et la  ssuration des pièces en fonte.

La garantie ne couvre pas les avaries causées lors du transport de l’appareil entre le distributeur et le lieu de livraison. Elle ne couvre pas non plus les dommages causés par l’utilisation de pièces non d’origine.

9.0 Équipements en option

9.1 Plaque supérieure en pierre

stéatite

Plaque supérieure avec trou n° cat. 50013023 Plaque supérieure sans trou n° cat. 50013024

9.2 Bouclier thermique suppl., arrière

N° cat. 50013025

ESPAÑOL

Indice

1.0 Relación con las autoridades ......................... 54

2.0 Información técnica .........................................54

3.0 Seguridad ............................................................ 56

4.0 Instalación .......................................................... 56

5.0 Uso diario ............................................................ 60

6.0 Servicio ................................................................. 61

7.0 Mantenimiento ..................................................62

8.0 Problemas de funcionamiento :

solución de problemas .....................................63

9.0 Equipo opcional ................................................ 63

10.0 Garantía ............................................................... 63

1.0 Relación con las autoridades

La instalación de una estufa debe efectuarse con arreglo a la normativa legal de cada país.

La instalación del producto debe cumplir toda la normativa local en vigor, incluyendo la que se aplica a nivel nacional y europeo.

Recomendamos encargar la instalación a un instalador cuali cado, para asegurarse de que el producto ofrezca el mejor rendimiento y la máxima seguridad.

Una placa de identi cación del material resistente al calor está  jada en el producto. La placa contiene información de identi cación y documentación del producto.

2.0 Información técnica

Material: Hierro fundido Acabado: Esmalte negro Combustible: Madera Longitud máxima de los troncos: 30 cm Salida del tubo de humos: Superior, posterior Dimensión del tubo de humos: Exterior: Ø125 mm/min.

Peso con: Paneles de convección: Aprox. 94 kg Paneles de esteatita: Aprox. 178 kg Dimensiones, distancias: Vea la  gura 1

123 cm Interior: Ø114 mm/min. 102 cm

sección transversal,

Todos nuestros productos llevan una etiqueta con el número de lote y el año de fabricación. Anote el número en el lugar indicado.

Si se tiene que poner en contacto con su distribuidor, deberá proporcionarle el número de serie y la tarjeta de garantía o la factura de compra para que la garantía sea válida.

Información técnica conforme a EN 13240:

Producción térmica nominal: 4 kW Tiro de chimenea recomendado: 13 Pa Rendimiento: 77% Emisión de CO (13% O2): 0,09% Emisión de CO (13% O Tipo de funcionamiento: Intermitente*

* La combustión intermitente, en este contexto, se re ere al uso normal de la estufa, es decir, el combustible se añade a medida que se ha consumido a un número de brasas adecuado.

): 1178 mg/Nm

Muro cortafuegos

Pared de material

combustible

ESPAÑOL

289

900123-P00

Scan Andersen 4-5

*150

300

*150

300

850

* = Con escudo deecto de calor adicional

Distancia mínima a una pared inamable:

(N.° cat. 51005618 (estufa de convección) / 51005622 (estufa de esteatita)).

712

724

Distancia mínima a una pared de material combustible protegida con cortafuegos:

100

850

Todas las dimensiones son con tubo de humos semiaislado/con escudo térmico en toda su longitud hasta el producto.

164

* Centro de la salida trasera

457

651*

821

532

Estufa de esteatita (accesorios opcionales):

Fig. 1

164

651*

758

Estufa de convección:

457

474

Dimensiones mínimas de la placa de piso.

X/Y = De conformidad con las leyes y reglamentos nacionales.

ESPAÑOL

3.0 Seguridad

N. B.: para garantizar un rendimiento y seguridad óptimos, las estufas Scan deben ser instaladas por un instalador cuali cado.

Cualquier modi cación del producto por parte del distribuidor, instalador o usuario puede motivar que el producto y sus prestaciones de seguridad no funcionen del modo previsto. Esto también se aplica a la instalación de accesorios o extras opcionales no suministrados por el fabricante de la estufa. Lo mismo puede suceder si se desmontan o retiran componentes esenciales para el funcionamiento y la seguridad de la estufa.

En cualquier caso, el fabricante no se hará responsable del producto y la garantía quedará anulada y sin validez.

3.1 Medidas de prevención de

incendios

• Existe un cierto elemento de riesgo cada vez que se usa la estufa. Por lo tanto, deben respetarse las siguientes instrucciones:

• Las distancias mínimas de seguridad al utilizar la estufa se muestran en la  g. 1.

• Asegúrese de que no haya muebles ni otros elementos in amables demasiado cerca de la estufa. Los elementos in amables no deberían estar a menos de 850 mm de la estufa.

• Deje que el fuego se consuma por sí solo. Nunca apague las llamas con agua.

• La estufa se calienta cuando está encendida y puede causar quemaduras si se toca.

• Saque las cenizas solo con la estufa fría. Las cenizas pueden contener rescoldos calientes y, por lo tanto, deberán ponerse en un recipiente no in amable.

• Las cenizas deberán sacarse al exterior o vaciarse en un lugar donde no supongan un riesgo de incendio.

Si se produce un incendio en la chimenea

• Cierre todas las trampillas y los respiraderos.

• Cierre la puerta de la estufa.

• Compruebe si hay humo en el sótano y en la buhardilla.

• Llame a los bomberos.

• Después de producirse un incendio, un experto deberá comprobar la estufa y la chimenea antes de utilizarse para asegurar que funciona correctamente.

4.0 Instalación

Nota: antes de comenzar la instalación, compruebe que la estufa no presenta daños. La estufa pesa mucho, por lo que necesitará ayuda para levantarla e instalarla.

4.1 Suelo

Anclaje, base

Debe verificar que la base se adecue a la instalación de una estufa. Compruebe el peso especificado en «2.0 Especi caciones

técnicas».

Protección de suelos de madera

Si se va a usar la estufa sobre un suelo de material combustible, se debe cubrir con una placa de acero toda la super cie del suelo situada bajo la estufa, hasta el panel posterior/enladrillado. Se recomienda un grosor mínimo de 0,9 mm.

El suelo de material combustible, como linóleo, moqueta, etc., debe retirarse de debajo de la placa del suelo.

La placa frontal debe cumplir las leyes y normativas nacionales.

Póngase en contacto con el organismo local regulador de la construcción para informarse sobre las restricciones y los requisitos de la instalación.

4.2 Paredes

Distancia hasta los muros protegidos por cortafuegos- ver la  g. 1

Requisito para el muro cortafuegos

El muro cortafuegos debe tener un grosor mínimo de 100 mm y estar hecho de ladrillo, hormigón armado u hormigón ligero. Pueden utilizarse otros materiales y estructuras que cuenten con la documentación correcta como.

Distancia a paredes de material combustible

La estufa puede usarse con un tubo de humos sin aislamiento respetando las distancias con la pared de material in amable indicadas en la  gura 1.

Distancia hasta paredes de material no in amable

Por pared de material no in amable nos referimos a un muro sin carga de hormigón/ladrillos.

Consulte a la autoridad local competente en materia de construcción sobre posibles restricciones y requisitos de instalación.

ESPAÑOL

4.3 Chimeneas y tubos de humos

• La estufa se puede conectar a una chimenea y a un tubo de humos aprobados para estufas de combustibles sólidos con las temperaturas de los gases de combustión que se detallan en la sección «2.0 Información técnica».

• La sección transversal de la chimenea debe ser al menos tan grande como la del tubo de humos. Para ver la sección transversal adecuada de la chimenea, consulte la sección

«2.0 Información técnica».

• Si la sección transversal de la chimenea es su cientemente grande, se pueden conectar varias estufas de combustibles sólidos a la chimenea.

• La conexión a la chimenea debe realizarse de acuerdo con las instrucciones de instalación del proveedor de la chimenea.

• Antes de hacer el ori cio en la chimenea, se debe efectuar una instalación de prueba de la estufa para marcar correctamente la posición de ésta y del ori cio. Para ver las dimensiones mínimas, consulte la  gura 1.

• Compruebe que el tubo de humos alcanza la chimenea.

• Utilice un codo de tubo de humos con una trampilla de deshollinado que permita deshollinar el tubo.

• Es particularmente importante que los empalmes tengan cierta  exibilidad para evitar que la instalación se mueva y se produzcan  suras.

El tiro de la chimenea; consulte también «2.0 Información técnica». Si el tiro es demasiado fuerte, puede instalar y utilizar un regulador de salida de humos para controlarlo.

1. Monte los paneles de convección ( g. 3 - 1) con los tornillos y arandelas suministrados ( g. 3. - 2).

4.6 Montaje de los paneles de esteatita

(complemento opcional)

Fig. 4

4.4 Montaje antes de la instalación

• El producto se suministra premontado en dos paquetes.

• Desembale el producto y compruebe que no presente ningún daño visible y que los tiradores de control funcionen. Saque la bandeja recogecenizas y el paquete de piezas de la cámara de combustión.

• IMPORTANTE! Entre el de ector de llama y el restrictor de tiro hay un separador de espuma plástica para protección durante el transporte. Asegúrese de retirarlo antes de usar el hogar por primera vez.

4.5 Montaje de los paneles de

convección

Fig. 3

1. Monte las patas ( g. 4 - 1) con los tornillos ( g. 4 - 2) y los tornillos de ajuste ( g. 4 - 3).

2. Monte las patas ( g. 4 - 1) con los tornillos ( g. 4 - 2) y los tornillos de ajuste ( g. 4 - 3).

3. Sujete los paneles de esteatita ( g. 4 - 4) con tornillos y tuercas ( g. 4 - 5).

ESPAÑOL

4.7 Salida de humos

El producto se sirve de fábrica preparado para salida de humos por la parte superior.

Montaje de la salida de humos por la parte superior

Fig. 5

Fig. 7

1. Levante con cuidado el de ector de escape ( g. 7 - 1).

2. Quite los pasadores ( g. 7 - 2).

3. Quite el de ector de escape.

Fig. 8

1. Sujete el collarín de salida ( g. 5-1) que encontrará en la

bandeja de cenizas con los enganches y tornillos del paquete de piezas.

2. Monte la barra de seguridad ( g. 5-2) de manera que cruce

el collarín de salida para evitar que la placa de ectora y el de ector de escape sufran daños al limpiar la chimenea.

Montaje del collarín con salida por la parte posterior

Fig. 6

1. Quite los tornillos del escudo térmico exterior ( g. 8 - 1).

2. Retire la chapa pretaladrada.

Fig. 9

1. Levante con cuidado la placa de ectora ( g. 6 - 1).

2. Quite los pasadores ( g. 6 - 2).

3. Quite la placa de ectora.

1. Quite los tornillos del escudo térmico interior ( g. 9 - 1).

2. Retire la chapa pretaladrada ( g. 9 - 2).

ESPAÑOL

Fig. 10

1. Retire la tapa de hierro fundido ( g. 10 - 1) del interior de

la cámara de combustión.

2. Monte la tapa de hierro fundido en el ori cio de la salida de humos por la parte superior.

Fig. 11

4.8 Montaje de la bandeja recogecenizas

Fig. 12

1. Sujete la bandeja recogecenizas en su lugar ( g. 12 - 1) con los tornillos suministrados ( g. 12 - 2).

1. Sujete el collarín de salida ( g. 11-1) que encontrará en la

bandeja de cenizas con los enganches y tornillos del paquete de piezas.

4.9 Tirador

Si desea un tirador  jo, puede ajustrarlo con el tornillo largo (M5x20) que encontrará en la bolsa de accesorios.

ESPAÑOL

5.0 Uso diario

Olores al usar la estufa por primera vez

Cuando se usa la estufa por primera vez, puede emitir un gas irritante que desprende un ligero olor. La razón es que la pintura se está secando. El gas no es tóxico, pero la habitación debe ventilarse bien. Deje que el fuego arda con mucho tiro hasta que haya desaparecido todo rastro del gas y no se detecte humo ni olores.

5.1 Funcionamiento

Consejos de calentamiento

Nota: La leña almacenada al aire libre o en una habitación fría

debe trasladarse al interior 24 horas antes de usarla para que alcance la temperatura ambiente.

Hay varias formas de calentar la estufa, pero siempre es importante tener cuidado con lo que se introduce en ella. Consulte la sección sobre “Calidad de la madera”.

Calidad de la madera

Al hablar de leña de buena calidad nos referimos a troncos de, por ejemplo, abedul, haya y roble.

1. Coloque dos leños en la base de la cámara de combustión.

2. Apile astillas sobre los leños en capas cruzadas.

3. Inserte briquetas entre las astillas y enciéndalas.

Fig. 13

La leña debe dejarse secar de forma que su contenido en humedad no supere el 20 %.

Para ello, es preciso cortarla como tarde a  nales del invierno. Luego hay que apilarla de forma que se garantice una buena ventilación. Además, es conveniente cubrirla para protegerla de la lluvia. La leña debe trasladarse al interior a principios del otoño y apilarse para utilizarla en invierno.

Tenga especial cuidado de no usar nunca los siguientes materiales como combustible en su estufa:

• Basura doméstica, bolsas de plástico, etc.

• Madera pintada o impregnada (que es extremadamente tóxica).

• Planchas de madera laminada.

• Restos de madera.

Pueden dañar la estufa y además son contaminantes.

Nota: Nunca use gasolina, para na, alcohol desnaturalizado o líquidos similares para encender el fuego. Puede sufrir lesiones graves y dañar el producto.

5.2 Encendido del fuego

Consumo de madera:

Astillas (madera cortada  na):

Longitud: 30 cm aprox. Diámetro: 2-5 cm Cantidad necesaria en cada ocasión: 6 - 8 piezas

Leña (troncos partidos):

Longitud recomendada: 20 - 30 cm Diámetro: 8 cm aprox. Tamaño del fuego: 1,8 kg Cantidad necesaria en cada ocasión: 2 piezas

4. Abra los respiraderos de encendido (fig. 13 - 2) y de circulación de aire (fig. 13 -1) totalmente hasta que la madera haya prendido y esté ardiendo bien.

5. Compruebe que se ha iniciado la postcombustión (combustión secundaria). La mejor manera de apreciarlo es por las llamas amarillas que bailan delante de los agujeros situados bajo la placa de ectora.

6. Cierre el respiradero de encendido y regule el respiradero de circulación de aire según sea necesario.

7. La bandeja recogecenizas debe estar cerrada al encender el fuego.

8. La rejilla debe estar semiabierta al encender el fuego.

Añadido de madera

• Avive la estufa con frecuencia, pero añada solo una pequeña cantidad de leña en cada ocasión. Si la estufa está demasiado llena, el calor generado puede someter la chimenea a un esfuerzo excesivo.

• Añada leña al fuego con moderación.

• Evite el fuego sin llama, pues es el que produce más contaminación. El mejor fuego es el que arde bien y produce una salida de humo prácticamente invisible por la chimenea.

ESPAÑOL

5.3 Peligro de sobrecalentamiento

La estufa no debe usarse nunca de manera que se sobrecaliente

Se produce sobrecalentamiento cuando hay demasiado combustible y/o demasiado aire y se produce demasiado calor. Un signo seguro de sobrecalentamiento es cuando partes de la estufa se ponen al rojo. Si sucede esto, reduzca de inmediato la abertura del respiradero de circulación de aire.

Solicite la ayuda de un profesional si sospecha que la chimenea no tira bien (tiro excesivo o tiro insu ciente). Más información en el punto «Chimenea y tubo de humos» del apartado 4.0

Instalación.

5.4 Retirada de cenizas

Este producto tiene una bandeja recogecenizas que permite retirar las cenizas con facilidad.

Fig.14

6.0 Servicio

¡Advertencia! Es ilegal efectuar modi caciones no autorizadas

en el producto. Deben utilizarse exclusivamente piezas de repuesto originales.

6.1 Cambio de la placa de ectora/ de ectores

Fig. 15

1. Levante con cuidado la placa de ectora ( g. 15 - 1).

2. Quite los pasadores ( g. 15 - 2).

3. Quite la placa de ectora.

• El producto está equipado con una rejilla (fig. 14 - 2). Desplace el tirador ( g. 14 - 1) para vaciar la ceniza de la cámara de combustión en la bandeja recogecenizas ( g. 14 - 3). ¡Importante! No vacíe las cenizas en un recipiente in amable. Pueden quedar brasas mucho después de que el fuego se haya apagado.

• Asegúrese de que la bandeja recogecenizas ( g. 14 - 3) no se llene tanto que impida que las cenizas caigan a través de la rejilla.

Fig. 16

1. Levante con cuidado el de ector de escape ( g. 16 - 1).

2. Quite los pasadores ( g. 16 - 2).

3. Quite el de ector de escape.

ESPAÑOL

6.2 Cambio de las placas de

combustión/placa inferior interna

Fig. 17

1. Quite la placa de ectora/de ector de escape (consulte el apartado 6.1 - Cambio de la placa de ectora/de ector de escape)

2. Retire las placas de combustión laterales ( g. 17 - 1).

3. Retire las placas de combustión traseras ( g. 17 - 2).

Fig. 18

7.0 Mantenimiento

7.1 Limpieza y retirada del hollín

Durante el uso se pueden formar depósitos de hollín en las super cies interiores de la estufa. El hollín es un buen aislante y, por lo tanto, reduce la potencia calorí ca de la estufa. Si se acumulan depósitos de hollín mientras usa el producto, puede eliminarlos fácilmente con un limpiador de hollín.

Para evitar que se forme una capa de agua y alquitrán en la estufa, deje que el fuego arda con intensidad regularmente para eliminarlos. Una vez al año, limpie el producto por dentro para garantizar el máximo efecto calorí co. Es buena idea hacerlo al deshollinar la chimenea y los tubos de humos.

7.2 Deshollinado del tubo de humos a la chimenea

El tubo de humos se debe limpiar por la trampilla de deshollinado del tubo o por la puerta del producto. Para ello, primero es necesario quitar la placa de ectora y los de ectores de escape.

7.3 Limpieza del cristal

El producto está equipado con un sistema de inyección de aire para el cristal. El aire se introduce a través del respiradero de la parte superior del producto y se desplaza hacia abajo a lo largo de la cara interior del cristal.

4. Levante y saque la rejilla ( g. 18 - 1) y la placa inferior interna ( g. 18 - 2).

5. Para volver a montarlas, siga el mismo procedimiento en orden inverso.

Aunque siempre se adhiere algo de hollín al cristal, la cantidad dependerá de las condiciones de tiro locales y del ajuste del respiradero de ventilación. La mayor parte de la capa de hollín se suele quemar cuando se abre completamente el respiradero de ventilación y arde un fuego vivo en la estufa.

Un buen consejo! Para la limpieza normal humedezca una toalla de papel en agua caliente y añádale cenizas de la cámara de combustión. Frote el cristal con la toalla de papel y, a continuación, enjuáguelo con agua limpia. Séquelo bien. Si es necesario limpiar el cristal más a fondo, recomendamos el empleo de un limpiacristales (siga las instrucciones de uso del envase).

7.4 Inspección de la estufa

Scan le recomienda que inspeccione detenidamente la estufa después de limpiarla/deshollinarla. Revise todas las super  cies visibles en busca de grietas. Compruebe también que todas las uniones estén selladas y que todas las juntas estén bien colocadas. Si alguna junta presenta signos de desgaste o deformación, cámbiela.

Limpie cuidadosamente las ranuras de la junta, aplique adhesivo cerámico (disponible en su distribuidor Scan más cercano) y coloque la junta apretando bien. La unión se secará con rapidez.

7.5 Mantenimiento exterior

Los productos pintados pueden cambiar de color después de varios años de uso. Antes de aplicarles una capa de pintura, es necesario limpiar y cepillar la super cie para retirar cualquier partícula.

ESPAÑOL

8.0 Solución de problemas

de funcionamiento

Poco tiro

• Asegúrese de que la longitud de la chimenea cumpla los requisitos normativos y reglamentarios nacionales. Más información en el apartado 2.0 Datos técnicos y en el punto «Chimenea y tubo de humos» del apartado 4.0 Instalación.

• Compruebe que la sección transversal mínima de la chimenea coincida con las dimensiones indicadas en el apartado 2.0 Datos técnicos del manual de instalación.

• Cerciórese que no haya ningún obstáculo que impida la salida del humo: ramas, árboles, etc.

• Solicite la ayuda de un profesional si sospecha que la chimenea no tira bien (tiro excesivo o tiro insu ciente).

El fuego se apaga enseguida

• Asegúrese de que la leña esté su cientemente seca.

• Compruebe si hay presión negativa en la vivienda. Apague los sistemas de ventilación y abra una ventana que esté cerca de la estufa.

• Asegúrese de que el respiradero de circulación de aire esté abierto.

• Compruebe que la salida de humos no esté obstruida con hollín.

Se acumula demasiado hollín en el cristal

Es normal que se adhiera algo de hollín al cristal, pero la cantidad depende de lo siguiente:

• Grado de humedad de la leña.

• Condiciones de tiro.

• Ajuste del respiradero.

Casi toda la capa de hollín se suele quemar cuando se abre totalmente el respiradero y en la estufa arde un fuego vivo.

10.0 Garantía

Los elementos de fundición externos están cubiertos por una garantía de diez años contra defectos de fabricación o en los materiales a contar desde la compra/instalación inicial. La garantía solamente tendrá validez si la estufa se instala con arreglo a la normativa en vigor y siguiendo las instrucciones de instalación y funcionamiento.

La garantía no cubre:

La instalación de accesorios opcionales, por ejemplo la rectificación del estado del tiro o el suministro de aire ni otras circunstancias fuera del control del fabricante. La garantía no cubre los consumibles, como las placas de combustión, de ectores de humos, rejillas, ladrillos refractarios, amortiguadores ni juntas, puesto que se deterioran con el tiempo debido al uso normal. La garantía no cubre los daños derivados del uso de un combustible inadecuado, como restos de madera, madera pintada o impregnada, recortes de tablas, aglomerado, etc. Si se usa un combustible inadecuado, la estufa puede sobrecalentarse fácilmente, es decir, ponerse al rojo, lo que hace que la pintura se decolore y los elementos de fundición se agrieten.

La garantía no cubre los daños ocasionados mientras el producto está en tránsito entre el distribuidor y el lugar de entrega. Tampoco cubre los daños derivados del uso de piezas no originales.

9.0 Complementos

opcionales

9.1 Placa superior de esteatita

Placa superior con agujero, n.º cat. 50013023 Placa superior sin agujero, n.º cat. 50013024

9.2 Escudo térmico adicional, trasero

N.º cat. 50013025

ITALIANO

Indice generale

1.0 Conformità alle leggi ........................................ 64

2.0 Dati tecnici .......................................................... 64

3.0 Sicurezza .............................................................. 66

4.0 Installazione ....................................................... 66

5.0 Utilizzo giornaliero ........................................... 70

6.0 Assistenza ............................................................ 71

7.0 Manutenzione .................................................... 72

8.0 Risoluzione dei problemi ................................73

9.0 Accessori opzionali............................................ 73

10.0 Garanzia ............................................................... 73

1.0 Conformità alle leggi

L’installazione di una stufa deve essere eseguita in conformità alle leggi e alle norme locali di ogni paese.

L’installazione del prodotto deve essere conforme a tutte le norme locali, incluse quelle che fanno riferimento a direttive europee o speci che del paese.

Si raccomanda di far ispezionare l’installazione da un tecnico specializzato prima della messa in funzione.

Sul prodotto è applicata una targhetta, realizzata in materiale termoresistente e contenente dati e informazioni sull’identi cazione e documentazione del prodotto.

2.0 Dati tecnici

Materiale: Ghisa Rivestimento esterno: Vernice nera Combustibile: Legna Lunghezza massima dei ceppi: 30 cm Scarico fumi: Superiore, posteriore Dimensioni condotto dei fumi: Esterno: Ø 125 mm/min.

sezione trasversale 123 cm Interno: Ø 114 mm/min.

sezione trasversale 102 cm Peso con pannelli di convezione: Circa 94 kg Peso con pannelli in pietra ollare: Circ a 178 kg Dimensioni, distanze: vedere  g. 1

Il numero di lotto e l’anno vengono contrassegnati su un’etichetta su tutti i nostri prodotti. Annotare questo numero dove indicato.

Se è necessario contattare il rivenditore, fornire sempre il numero di serie e lo scontrino/ certi cato di garanzia ai  ni della validità della stessa.

Dati tecnici conformi alla normativa EN 13240

Potenza termica nominale: 4 kW Rendimento: 77% Tiraggio raccomandato della canna fumaria: 13 Pa Emissione di CO (13% O2): 0,09% Emissione di CO (13% O2): 1178 mg/Nm Tipo di funzionamento: intermittente

Per combustione intermittente, in questo contesto, si intende il normale utilizzo del camino, ossia con aggiunta di combustibile non appena da quello precedente si è formata una quantità adeguata di braci.

ITALIANO

Muro tagliafuoco

Parete combustibile

289

900123-P00

Scan Andersen 4-5

*150

300

*150

300

850

Distanza minima da una parete combustibile:

* = Con scudo termico aggiuntivo (N. cat. 50013025 (convezione) / 50013027 (ollare)).

712

724

Distanza minima dalla parete combustibile protetta da un muro tagliafuoco:

100

850

Tutte le dimensioni sono da considerare con condotto scarico fumi parzialmente isolato /

rivestito n contro il prodotto.

Stufa in pietra ollare (accessori opzionali):

Fig. 1

164

821

164

* Uscita fumi posteriore centrale

457

651*

532

Stufa a convezione:

758

651*

457

474

Dimensioni minime per la piastra di protezione del pavimento.

X/Y = In conformità alle leggi e alle normative nazionali.

ITALIANO

3.0 Sicurezza

Nota: Si consiglia di far eseguire l’installazione da un montatore

qualificato affinché il prodotto fornisca il massimo delle prestazioni e garantisca la massima sicurezza.

Qualunque modi ca al prodotto da parte del distributore, montatore o consumatore può comportare un funzionamento imprevisto del prodotto e dei dispositivi di sicurezza. Lo stesso si applica all’installazione di accessori o di optional non forniti dal produttore del caminetto. Ciò può riguardare anche componenti essenziali per il funzionamento e la sicurezza del caminetto, eventualmente smontati o rimossi. In tutti i casi citati, il produttore non può essere ritenuto responsabile per i danni provocati dal prodotto, con conseguente decadimento e invalidamento della garanzia.

3.1 Misure di prevenzione antincendio

• Ogni utilizzo del caminetto ha in sé un certo elemento di pericolo. Pertanto, è necessario seguire attentamente le seguenti istruzioni:

• Le distanze minime di sicurezza in caso di utilizzo del caminetto sono fornite nella  g. 1.

• Assicurarsi che gli arredi e altri materiali in ammabili non siano troppo vicini al caminetto. I materiali in ammabili non devono mai essere posizionati entro 850 mm dal caminetto.

• Attendere l’estinzione del fuoco. Non spegnere mai le  amme con acqua.

• Il caminetto acceso diventa caldo e può causare bruciature se toccato.

• Rimuovere la cenere solo con il caminetto freddo. La cenere può contenere braci calde, pertanto deve essere collocata in un contenitore ignifugo.

• La cenere deve essere collocata all’esterno o svuotata in un luogo in cui non rappresenterà un pericolo potenziale di incendio.

In caso di incendio della canna fumaria

• Chiudere tutte le aperture e le prese d’aria.

• Tenere chiusa la porta del camino.

• Veri care la presenza di fumo in cantina e in soﬃ tta.

• Chiamare i vigili del fuoco.

• Prima di utilizzare di nuovo il camino e la canna fumaria dopo un incendio, è necessario che vengono controllati da un tecnico specializzato che ne assicuri l’integrità e il corretto funzionamento.

4.0 Installazione

Nota importante! Prima di procedere all’installazione, ispezionare la stufa e accertarsi che non sia danneggiata. Il prodotto è pesante. Sarà necessario chiedere aiuto per installare e sistemare la stufa in posizione.

4.1 Pavimento

Basamento

È importante accertarsi che le dimensioni dei basamenti siano adatte al camino. Cf. «2.0 Dati tecnici» per le speci che sul peso.

Protezione dei pavimenti in materiale combustibile

Se occorre installare il caminetto su un pavimento in materiale combustibile, coprire con una piastra di metallo, o di un altro materiale non combustibile, la parte di pavimento situata sotto e davanti al caminetto. Lo spessore minimo consigliato è pari a 0,9 mm.

È inoltre opportuno rimuovere da sotto la lastra di protezione del pavimento le eventuali pavimentazioni in materiali in ammabili, come linoleum, moquette, ecc.

La piastra deve essere conforme alle leggi e alle normative nazionali.

Contattare le autorità competenti in materia di edilizia in relazione alle disposizioni e ai requisiti di installazione.

4.2 Pareti

Distanza dalle pareti in materiale combustibile

È possibile utilizzare il caminetto con un condotto di scarico dei fumi non isolato, a condizione che la distanza dalle pareti in materiale combustibile rispetti i valori indicati nella Fig. 1. Distanza dalle pareti in caso di condotto di scarico dei fumi isolato: Vedere la Fig. 1.

Distanza dalle pareti protette mediante un muro tagliafuoco ( g. 1)

Contattare le autorità competenti in materia di edilizia in relazione alle disposizioni e ai requisiti di installazione.

Requisiti sui muri tagliafuoco

I muri tagliafuoco devono essere spessi almeno 100 mm ed realizzati in mattoni, mattoni di cemento o cemento leggero. È possibile utilizzare anche altri materiali e strutture provviste della necessaria documentazione.

Distanza dalle pareti non combustibili

Per parete non combustibile si intende un muro non portante realizzato in cemento o mattoni continui.

Contattare le autorità competenti in materia di edilizia in relazione alle disposizioni e ai requisiti di installazione.

ITALIANO

4.3 Canne fumarie e condotti di scarico

dei fumi

• È possibile collegare il caminetto a una canna fumaria e a un condotto di scarico dei fumi approvati per apparati con  amma alimentata a combustibile solido, i cui fumi siano alla temperatura speci cata nella sezione “2.0 Dati tecnici”.

• La sezione trasversale della canna fumaria deve essere pari o superiore a quella del condotto di scarico dei fumi. Per il calcolo della sezione trasversale corretta della canna fumaria, vedere la sezione “2.0 Dati tecnici”.

• Se la sezione trasversale della canna fumaria è suﬃ ciente, è possibile collegare alla stessa canna fumaria più apparati con  amma alimentata a combustibile solido.

• Il collegamento con la canna fumaria deve essere realizzato in conformità alle istruzioni di installazione fornite dal produttore della stessa.

• Prima di praticare un foro nella canna fumaria, montare e posizionare provvisoriamente il caminetto, in modo da contrassegnare correttamente la sua posizione e quella del foro sulla canna fumaria. Per le dimensioni minime, vedere la Fig. 1 .

• Assicurarsi che il condotto di scarico dei fumi sia inclinato verso l’alto  no alla canna fumaria.

• Utilizzare un condotto di scarico dei fumi dotato di un portello che consenta di pulirlo.

Tenere presente che è particolarmente importante che i collegamenti abbiano una certa  essibilità per evitare che eventuali movimenti durante la fase di installazione causino la formazione di crepe.

4.5 Montaggio dei pannelli di convezione

Fig. 3

1. Montare i pannelli di convezione ( g. 3 - 1) usando le viti e le rondelle fornite ( g. 3. - 2).

N.B. Per il funzionamento corretto del prodotto, è molto importante che i collegamenti siano corretti e ben sigillati.

Tiraggio della canna fumaria; vedere la sezione «2.0 Dati tecnici». Se il tiraggio è eccessivo, è possibile controllarlo installando e azionando valvola di regolazione.

4.4 Montaggio prima dell’installazione

Il prodotto viene fornito assemblato in due partite:

• Rimuovere il prodotto dall’imballo e veri care che non vi siano danni visibili e che le manopole di regolazione funzionino correttamente.

• Sollevare  no ad estrarre dalla camera di combustione il ceneraio e la scatola di minuterie.

• IMPORTANTE! Tra il de ettore superiore e quello inferiore è posto un foglio protettivo per evitare danneggiamenti durante il trasporto. Ricordatevi di toglierlo quando andate ad eﬀ ettuare la prima accensione.

4.6 Montaggio dei pannelli in pietra ollare (accessorio opzionale extra)

Fig. 4

1. Montare i montanti ( g. 4 - 1) usando le viti ( g. 4 - 2) e le viti di regolazione ( g. 4 - 3).

2. Montare i montanti ( g. 4 - 1) usando le viti ( g. 4 - 2) e le viti di regolazione ( g. 4 - 3).

3. Fissare i pannelli in pietra ollare ( g. 4 - 4) usando i dadi e i bulloni ( g. 4 - 5).

ITALIANO

4.7 Scarico fumi

Il prodotto è stato predisposto dal produttore per uno scarico superiore.

Montaggio di uno scarico fumi con scarico superiore

Fig. 5

Fig. 7

1. Sollevare con cura il de ettore di aspirazione ( g. 7 - 1).

2. Rimuovere i perni ( g. 7 - 2).

3. Estrarre il de ettore di aspirazione.

Fig. 8

1. Fissare allo scarico l’apposito collare smontato ( g. 5-1),

situato all’interno del ceneraio, utilizzando le fascette di  ssaggio e le viti prelevate dalla busta di minuterie.

2. Avvitare trasversalmente al collare di scarico l’attacco di

sicurezza ( g. 5-2), al  ne di prevenire danni al para amma e al de ettore di aspirazione durante la pulizia della canna fumaria.

Montaggio di un collare di scarico con scarico posteriore

Fig. 6

1. Svitare lo scudo termico esterno ( g. 8 - 1).

2. Rimuovere l’estrattore.

Fig. 9

1. Sollevare con cura il para amma ( g. 6 - 1).

2. Rimuovere i perni ( g. 6 - 2).

3. Estrarre il para amma.

1. Svitare lo scudo termico interno ( g. 9 - 1).

2. Rimuovere l’estrattore ( g. 9 - 2).

ITALIANO

Fig. 10

1. Rimuovere il coperchio in ghisa ( g. 10 - 1) dall’interno della camera di combustione.

2. Montare il coperchio in ghisa nel foro di scarico superiore.

Fig. 11

4.8 Montaggio del ceneraio

Fig. 12

1. Fissare il ceneraio in posizione ( g. 12 - 1) utilizzando le viti fornite ( g. 12 - 2).

4.9 Maniglia

Se si desidera una maniglia  ssa, nella scatola degli attrezzi delle stufa trovate allo scopo una lunga vite (M5x20). La posizione verticale della maniglia può essere regolata, girando la vite senza sulla chiusura dello sportello.

1. Fissare allo scarico l’apposito collare smontato ( g. 11-1), situato all’interno del ceneraio, utilizzando le fascette di  ssaggio e le viti prelevate dalla busta di minuterie.

ITALIANO

5.0 Utilizzo giornaliero

Odori al primo utilizzo del caminetto

Quando il caminetto viene utilizzato per la prima volta, può emettere un gas irritante dal lieve odore. Ciò si veri ca perché la vernice si secca. Il gas non è tossico, tuttavia il locale deve essere ventilato approfonditamente. Lasciare bruciare il fuoco con un tiraggio elevato,  no a far scomparire ogni traccia di gas, fumo e odore.

5.1 Funzionamento

Consiglio per l’alimentazione della stufa

Nota: i ceppi conservati all’aperto o in un locale freddo devono essere collocati all’interno 24 ore prima dell’uso, al  ne di portarli alla temperatura ambiente.

Ci sono vari modi per alimentare la stufa, tuttavia è sempre importante prestare attenzione a ciò che viene collocato al suo interno. Consultare la sezione ”Qualità della legna”.

Qualità della legna

Per legna di buona qualità si intendono, ad esempio, ciocchi di betulla, faggio e quercia.

5.2 Accensione del fuoco

Consumo di legna:

Fascine (legna spaccata  nemente):

Lunghezza: circa 30 cm Diametro: 2-5 cm Quantità richiesta per carico: 6-8 pezzi

Legna (spaccata):

Lunghezza raccomandata: 20 - 30 cm Diametro: circa 8 cm Dimensioni della  amma: 1,8 kg Quantità richiesta per carico: 2 pezzi

1. Posizionare due ceppi in fondo alla camera di combustione.

2. Impilare la legna spaccata in cima ai ceppi in strati incrociati.

3. Posizionare le bricchette tra la legna spaccata e accenderle.

Fig. 13

I ceppi devono essere asciugati, in modo che il contenuto di umidità non sia superiore al 20%.

A tal  ne, si consiglia di tagliare i ceppi entro la  ne dell’inverno. Tagliarli e impi larli in modo da garantire una buona ventilazione. Le pile di legna devono essere coperte per proteggere i ceppi dalla pioggia. Portare i ceppi all’interno all’inizio dell’autunno e impilarli/conservarli per utilizzarli in inverno.

Prestare particolare attenzione a non utilizzare mai i seguenti materiali come combustibile per il caminetto:

• Ri uti domestici, buste di plastica, ecc.

• Legname verniciato o impregnato (in quanto estremamente tossico).

• Assi di legno laminato.

• Cumuli di legname trasportato dalla corrente

Possono danneggiare la stufa e sono anche inquinanti.

Nota: non utilizzare mai petrolio, paraﬃ na, alcol denaturato o liquidi simili per accendere il fuoco, in quanto potrebbero causare lesioni gravi all’utilizzatore e danni al prodotto.

4. Aprire completamente le prese di accensione ( g. 13 - 2) e d’aria ( g. 13 -1)  no a quando la legna non avrà preso fuoco e non starà bruciando correttamente.

5. Controllare che abbia inizio la postcombustione (combustione secondaria). Ciò viene indicato dalla presenza di  amme gialle e guizzanti davanti ai fori sotto il para amma.

6. Chiudere la presa di accensione e regolare la presa d’aria in base alle esigenze.

7. Il ceneraio deve sempre essere chiuso quando si accende il fuoco.

8. La grata per cenere deve essere aperta a metà quando viene acceso il fuoco.

ITALIANO

Aggiunta della legna

• Alimentare frequentemente la stufa, aggiungendo solo piccoli quantitativi di combustibile alla volta. Se la stufa è troppo piena, il calore creato potrebbe causare sollecitazioni estreme della canna fumaria.

• Aggiungere con moderazione il combustibile al fuoco.

• Evitare i fuochi che bruciano senza  amme, dato che ciò produrrà il massimo inquinamento. Un fuoco ottimale si ottiene con una buona bruciatura e un fumo in uscita dalla canna fumaria quasi invisibile.

5.3 Pericolo di surriscaldamento

Il caminetto non deve mai essere utilizzato in modo tale da causare surriscaldamento

Il surriscaldamento si veri ca in presenza di un eccesso di combustibile e/o di aria, causando un calore eccessivo. Un segno evidente di surriscaldamento è la presenza di un bagliore rosso in alcune parti della stufa. Se ciò dovesse accadere, ridurre immediatamente l’apertura della presa d’aria.

Consultare un professionista se si sospetta che la canna fumaria non presenti un tiraggio corretto (tiraggio eccessivo o scarso). (Per ulteriori informazioni, consultare la sezione ”Canna fumaria e condotto” all’interno del capitolo 4.0 Installazione”).

6.0 Assistenza

Avvertenza: è vietata ogni modi ca non autorizzata al prodotto.

Utilizzare solo ricambi originali.

6.1 Sostituzione del para amma/ de ettori

Fig. 15

Sollevare con cura il para amma ( g. 15 - 1). Rimuovere i perni ( g. 15 - 2). Estrarre il para amma.

5.4 Eliminazione della cenere

Questo prodotto include un ceneraio che sempli ca la rimozione della cenere.

Fig. 14

• Il prodotto è dotato di una grata per cenere ( g. 14 - 2). Attivare la maniglia ( g. 14 - 1) per svuotare la cenere dalla camera di combustione spostandola nel ceneraio ( g. 14 - 3). Importante! Non svuotare mai la cenere in un contenitore in ammabile. Nella cenere potrebbe essere ancora presente della brace, anche molto tempo dopo l’estinzione del fuoco.

• Assicurarsi che il ceneraio ( g. 14 - 3) non sia mai così colmo da impedire la caduta della cenere attraverso la grata  no al ceneraio.

Fig. 16

1. Sollevare con cura il de ettore di aspirazione ( g. 16 - 1).

2. Rimuovere i perni ( g. 16 - 2).

3. Estrarre il de ettore di aspirazione.

ITALIANO

6.2 Sostituzione delle piastre

refrattarie/del fondo interno

Fig. 17

1. Estrarre il para amma/de ettore di aspirazione (vedere

6.1 - Sostituzione del para amma/de ettori di aspirazione)

2. Estrarre le piastre refrattarie laterali ( g. 17 - 1).

3. Estrarre le piastre refrattarie posteriori ( g. 17 - 2).

Fig. 18

7.0 Manutenzione

7.1 Pulizia e rimozione della fuliggine

I depositi di fuliggine possono accumularsi sulle superfici interne del caminetto durante l’uso. La fuliggine è un buon isolante, pertanto riduce la potenza termica del caminetto. Se si accumulano depositi di fuliggine durante l’utilizzo del prodotto, per rimuoverli è suﬃ ciente utilizzare un detergente speci co.

Al  ne di impedire la formazione di acqua e di uno strato di pece liquida nel caminetto, consentire regolarmente la presenza di  amme particolarmente calde per rimuovere tale strato. Il prodotto deve essere sottoposto a pulizia interna almeno una volta l’anno per ottenere i migliori risultati termici. Si consiglia di eﬀ ettuarla insieme alla pulizia della canna fumaria e dei condotti.

7.2 Pulizia del condotto alla canna fumaria

I condotti devono essere spazzati attraverso l’apposito portello o l’apertura della porta. Prima di procedere con tale operazione, è necessario rimuovere il para amma e i de ettori di aspirazione.

7.3 Pulizia del vetro

Il prodotto dispone del sistema di pulizia ad aria del vetro. Attraverso la presa d’aria, l’aria viene risucchiata nella parte superiore del camino e spinta verso il basso lungo la parte interna del vetro.

Sarà comunque inevitabile l’accumulo di un po’ fuliggine sul vetro, la cui quantità dipenderà dalle condizioni di tiraggio locale e dalla regolazione della presa d’aria. La maggior parte della fuliggine verrà normalmente bruciata quando si apre completamente la presa d’aria mentre il fuoco brucia vivacemente nel camino.

1. Sollevare  no a estrarre la grata per cenere ( g. 18 - 1) e la piastra inferiore interna ( g. 18 - 2).

2. Per reinserire i componenti estratti, seguire la stessa procedura in ordine inverso.

Suggerimento utile! Per la pulizia generale, utilizzare carta da cucina inumidita con acqua calda e aggiungere della cenere presa dalla camera di combustione. Pulire il vetro con la carta, quindi risciacquarlo con acqua pulita e asciugarlo completamente. Se fosse necessario pulire il vetro più a fondo, utilizzare un detergente per vetri (seguire le istruzioni riportate sul  acone).

7.4 Ispezione del caminetto

Scan raccomanda di ispezionare attentamente il proprio caminetto dopo averlo spazzato e pulito. Controllare tutte le super ci visibili per individuare eventuali crepe. Controllare anche che tutti i giunti siano sigillati e che tutte le guarnizioni siano nelle posizioni corrette. Qualsiasi guarnizione che mostri segni di usura o deformazione deve essere sostituita.

Pulire accuratamente le scanalature delle guarnizioni, applicare della colla per ceramica (disponibile presso il proprio rivenditore Scan locale) e premere la guarnizione in posizione. Il giunto si asciugherà rapidamente.

ITALIANO

7.5 Manutenzione esterna

I prodotti verniciati possono essere soggetti a un cambiamento di colore dopo molti anni di utilizzo. La super cie deve essere pulita e spazzolata in modo da rimuovere ogni residuo prima di applicare la nuova vernice.

8.0 Risoluzione dei

problemi

Scarso tiraggio

• Veri care che la lunghezza della canna fumaria rispetti i requisiti normativi nazionali. (Per ulteriori informazioni, consultare i capitoli 2.0 Dati tecnici e 4.0 Installazione (Canna fumaria e condotto).)

• Controllare che la sezione trasversale minima della canna fumaria rispetti le speci che indicate nel capitolo 2.0 Dati tecnici del Manuale di installazione.

• Assicurarsi che non vi siano elementi esterni in grado di impedire la fuoriuscita del fumo: rami, alberi, ecc.

• Consultare un professionista se si sospetta che la canna fumaria non presenti un tiraggio corretto (tiraggio eccessivo o scarso).

Il fuoco si spegne dopo poco tempo

• Assicurarsi che il combustibile sia suﬃ cientemente asciutto.

• Controllare l’eventuale presenza di una pressione negativa nell’abitazione. Spegnere i ventilatori e aprire una  nestra in prossimità della stufa.

• Assicurarsi che la presa d’aria sia aperta.

• Assicurarsi che lo scarico fumi non sia ostruito dalla fuliggine.

10.0 Garanzia

Le parti esterne in ghisa sono coperte da una garanzia di dieci anni dai guasti derivanti da difetti del materiale e/o di fabbricazione, dopo l’acquisto iniziale/l’installazione. La garanzia si applica solo a condizione che il caminetto sia stato installato in conformità alle leggi e normative vigenti e in conformità alle istruzioni di installazione e funzionamento fornite.

La garanzia non copre:

L’installazione degli accessori opzionali, ad esempio per modi care il tiraggio, l’apporto di aria o altre circostanze al di fuori del controllo del costruttore. La garanzia non copre le parti soggette a usura come le piastre refrattarie, i para amma, le grate del fuoco, le grate inferiori, gli elementi refrattari in mattone, le valvole di tiraggio e le guarnizioni, essendo soggetti a deterioramento nel tempo. La garanzia non copre danni causati dall’impiego di combustibile inadatto, come legno portato dalla deriva, legno impregnato e verniciato, ritagli di assi, truciolato ecc. Con l’uso di un combustibile inadatto si avrà facilmente un surriscaldamento del caminetto, che diventerà rovente assumendo una colorazione rossa. Questo causa lo scolorimento della vernice e può spaccare la ghisa.

La garanzia non copre i danni causati durante il passaggio del prodotto dal distributore all’indirizzo di consegna. Inoltre, la garanzia non copre i danni dovuti all’utilizzo di componenti non originali.

In presenza di fuliggine eccessiva sul vetro

• Un po’ di fuliggine sarà sempre presente sul vetro, tuttavia la quantità può variare in base ai seguenti fattori:

• grado di asciugatura del combustibile;

• condizioni locali di tiraggio;

• regolazione della presa d’aria.

• Gran parte dello strato di fuliggine viene bruciata aprendo completamente la presa d’aria, in presenza di un fuoco adeguato. (Vedere anche 6.1 Pulizia del vetro Suggerimento.)

9.0 Accessori opzionali

9.1 Piastra superiore in pietra ollare

Piastra superiore con foro, n. cat. 50013023 Piastra superiore senza foro, n. cat. 50013024

9.2 Scudo termico supplementare,

retro

N. cat. 50013025

DEUTSCH

Inhalt

1.0 Behördliche Au agen .......................... 74

2.0 Technische Daten ................................. 74

3.0 Sicherheit .............................................. 76

4.0 Installation ........................................... 76

5.0 Tägliche Nützung .................................80

6.0 Wartung ................................................ 81

7.0 P ege ..................................................... 82

8.0 Betriebsstörungen - Fehlersuche ........83

9.0 Zusatzausstattung ............................... 83

10.0 Garantie ................................................ 83

1.0 Behördliche Au agen

Die Aufstellung muss gemäß den behördlichen Au agen und Bestimmungen des jeweiligen Landes erfolgen.

Alle lokalen Bestimmungen, einschließlich solche im Bezug auf nationale und europäische Normen, müssen bei der Aufstellung des Produkts eingehalten werden.

Wir empfehlen, dass das installierte Produkt vor seiner Verwendung von einem quali zierten Fachmann inspiziert wird.

Hinten an der Hitzeschutzplatte ist ein Typenschild aus hitzebeständigem Material angebracht. Es enthält Informationen über Kennzeichnung und Dokumentation des Produkts.

2.0 Technische Daten

Material: Gusseisen Anstrich: Schwarzer Lack Heizmaterial: Holz Max. Holzscheitlänge: 30 cm Abzugsöﬀ nung: Oben, hinten Durchmesser des Abzugsrohres: Außen: Ø 125 mm/Min. 123

cm2 Querschnitt, Innen: Ø

114 mm/Min. 102 cm Gewicht, Produkt mit; Konvektionsverkleidungen Ca. 94 Kg Specksteinverkleidungen Ca. 178 Kg Abmessungen, Abstände: Siehe Abb. 1.

Auf allen Produkten ist ein Schild mit der Seriennummer und dem Baujahr angebracht. Schreiben Sie diese Nummer an die in den Aufstellungsanweisungen angegebene Stelle.

Nennen Sie immer diese Seriennummer, wenn Sie sich an den Händler wenden.

Die technischen Daten entsprechen EN 13240

Nennwärmeleistung: 4 kW Empfohlener Kaminzug: 13 Pa Wirkungsgrad: 77% CO-Emission (13% O2): 0,09 % CO-Emission (13% O2): 1178 mg/Nm Gebrauchtstyp: Periodisch

Periodische Verbrennung ist in diesem Zusammenhang die normale Verwendung des Kamins, d. h. dass Brennstoﬀ nachgelegt wird, sobald der Brennstoff auf eine geeignete Menge glimmender Asche heruntergebrannt ist.

Brennbare Wand

Feuerschutzwand

DEUTSCH

289

900123-P00

Scan Andersen 4-5

Min. Abstand zu brennbarer Wand:

*150

300

*150

300

850

300

* = Mit zusätzliche Hitzeschutzplatte (Kat.Nr. 51005618 (Konvektionskaminofen) / 51005622 (Specksteinkaminofen)).

712

724

Min. Abstand zu Feuerschutzwand:

100

850

Sämtliche Abmessungen verstehen sich einschließlich des halbisolierten/

geschützten Rauchgasrohrs mit absteigendem Gefälle zum Produkt.

164

821

* Höhe, Zentrum des

Rauchabzugs

457

651*

164

758

651*

457

532

Specksteinkaminofen:

Konvektionskaminofen:

Abb. 1

474

Minimale Abmessungen der Fußbodenplatte.

X/Y = Gemäß den geltenden nationalen Gesetzen und Regelungen.

DEUTSCH

3.0 Sicherheit

Hinweis: Wir empfehlen, dass die Installation von einem

qualifizierten Installateur vorgenommen wird, um sicherzustellen, dass das Produkt die maximalen Leistungsund Sicherheitsanforderungen erfüllt.

Jegliche Veränderungen am Produkt, die durch einen Händler, Installateur oder Kunden vorgenommen werden, können dazu führen, dass das Produkt oder seine Sicherheitsfunktionen nicht wie vorgesehen arbeiten. Dasselbe gilt für die Installation von Zubehör oder Sonderausstattung, die nicht vom Kaminhersteller geliefert wird. Dies kann ebenfalls gelten, wenn wichtige Komponenten für Funktionsweise und Sicherheit demontiert oder entfernt wurden.

In allen genannten Fällen haftet der Hersteller nicht für das Produkt und sämtliche Garantieransprüche erlöschen.

3.1 Brandschutzmaßnahmen

• Jede Nutzung des Kamins stellt eine potenzielle Gefahrensituation dar. Daher müssen die folgenden Vorgaben befolgt werden:

• Die minimalen Sicherheitsabstände für die Kaminnutzung werden auf Abb. 1 angegeben.

• Stellen Sie sicher, dass sich Möbel und andere brennbare Materialien nicht zu dicht am Kamin be nden. Brennbare Materialien müssen mindestens 850 mm vom Kamin entfernt sein.

• Lassen Sie das Feuer vollständig herunterbrennen. Löschen Sie niemals Flammen mit Wasser.

• Ein entzündeter Kaminofen ist heiß und kann bei Berührung Verletzungen hervorrufen.

• Entfernen Sie nur dann Asche, wenn der Kamin abgekühlt ist. Asche kann heiße Glut enthalten und sollte daher in einen nicht brennbaren Behälter gefüllt werden.

• Asche ist im Außenbereich aufzubewahren oder an einem Ort zu entleeren, an dem keine potenzielle Feuergefahr besteht.

Im Falle eines Feuers im Schornstein

• Schließen Sie alle Be- und Entlüftungsöﬀ nungen.

• Halten Sie die Brennkammertür geschlossen.

• Überprüfen Sie Dachboden und Keller auf Rauch.

• Rufen Sie die Feuerwehr.

• Vor dem erneuten Betrieb nach einem Feuer muss der Schonsteinfeger Kamin und Schornstein überprüfen, um deren vollständige Funktionstüchtigkeit sicherzustellen.

4.0 Installation

Hinweis: Vor dem Aufstellen ist der Ofen auf Beschädigungen zu untersuchen. Der Ofen ist schwer! Um den Ofen aufzustellen und in die richtige Position zu bringen, ist eine zweite Person erforderlich.

4.1 Boden

Fundament

Achten Sie darauf, dass der Boden stabil genug für den Ofen ist. Informationen über Gewichte erhalten Sie unter «2.0

Technische Daten».

Holzbodenschutz

Wenn der Kaminofen auf einem Fußboden aus brennbarem Material aufgestellt werden soll, muss der ganze Fußboden unter dem Kaminofen bis hin zur Mauer mit einer Stahlplatte, die entweder unbehandelt oder verzint ist, abgedeckt werden. Es wird eine Plattenstärke von 0,9 mm empfohlen.

Brennbare Bodenbeläge – z. B. Linoleum, Teppiche usw. – unter der Brandschutzplatte müssen entfernt werden.

Erforderliche Schutzmaßnahmen für brennbare Böden vor dem Ofen:

Die Frontplatte muss den nationalen Gesetzen und Bestimmungen entsprechen.

Bei der örtlichen Baubehörde erhalten Sie Informationen zu Einschränkungen und Au agen bei der Aufstellung.

4.2 Wände

Abstand zu einer Wand aus brennbaren Materialien – siehe Abb. 1.

Sie können den Ofen mit einem unisolierten Abzugsrohr betreiben, wenn die Abstände zu den Wänden aus brennbarem Material wie in Abb. 1. gezeigt sind.

Abstände zu Feuerschutzwänden - siehe Abb. 1

Bei der örtlichen Baubehörde erhalten Sie Informationen zu Einschränkungen und Au agen bei der Aufstellung.

Anforderungen an die Feuerschutzwand

Die Feuerschutzwand muss mindestens 100 mm dick sein und aus Ziegelstein, Beton oder Leichtbeton bestehen. Auch andere Werkstoffe und Konstruktionen mit hinreichender Produktdokumentation sind zulässig.

Abstände zu nicht brennbaren Wänden

Unter einer nicht brennbaren Wand versteht man eine nicht tragende Ziegelstein-/Betonwand.

Bei der örtlichen Baubehörde erhalten Sie Informationen zu Einschränkungen und Au agen bei der Aufstellung.

DEUTSCH

4.3 Schornsteine und Abzugsrohre

• Der Ofen kann an Schornsteine und Abzugsrohre angeschlossen werden, die für Festbrennstofföfen freigegeben und deren Rauchgastemperaturen unter «2.0 Technische Daten» spezi ziert sind.

• Der Durchmesser des Schornsteins muss mindestens dem des Abzugsrohres entsprechen. Zur Berechnung des korrekten Schornsteinquerschnitts siehe «2.0 Technische Daten» .

• Wenn der Schornsteinquerschnitt ausreichend ist, können mehrere Festbrennstofföfen an diesen Schornstein angeschlossen werden.

• Der Anschluss an den Schornstein muss gemäß den Montageanweisungen des Schornsteinherstellers erfolgen.

• Bevor Sie ein Loch in den Schornstein schlagen, sollte der Ofen probeweise aufgestellt werden, um die genaue Position des Ofens und des Lochs im Schornstein zu markieren. Mindestabmessungen sind in Abb. 1 aufgeführt.

• Sorgen Sie dafür, dass das Abzugsrohr auf dem Weg zum Schornstein hin geneigt ist.

• Verwenden Sie eine Abzugsrohrbiegung mit Reinigungsöffnung, durch die die Rohrbiegung gefegt werden kann.

Es ist besonders darauf zu achten, dass die Verbindungen eine gewisse Flexibilität aufweisen, um Bewegungen in der Installation zu vermeiden, die zu Rissen führen können.

4.5 Konvektionsverkleidungen montieren

Abb. 3

Hinweis: Eine ordnungsgemäße und dichte Verbindung ist für eine einwandfreie Funktion des Ofens äußerst wichtig.

Der Zug des Schornstein; weitere Informationen  nden Sie in den Abschnitten «2.0 Produktinformationen» . Wenn der Zug zu stark ist, muss ein Schieber zur Regelung des Schornsteinzugs eingebaut werden.

4.4 Montage vor der Installation

• Das Produkt wird fertigmontiert in zwei Paketen geliefert.

• Entnehmen Sie das Produkt aus der Verpackung und untersuchen Sie es auf sichtbare Beschädigungen. Kontrollieren Sie, ob die Bedienungsgriﬀ e funktionieren. Heben Sie Aschenleiste und Wartungsbox aus der Brennkammer.

• Wichtig! Einen Bogen Schaumstoff für Schutz unter dem Transport ist zwischen der Ablenkplatte und dem Abgasleitblech plaziert worden. Stellen Sie sicher den Schaumstoﬀ zu entfernen bevor den Kaminofen in Betrieb genommen wird.

1. Bringen Sie die Konvektionsverkleidungen (Abb. 3-1)

mithilfe der beiliegenden Schrauben und Unterlegscheiben

(Abb. 3-2) an.

4.6 Specksteinverkleidungen montieren (Zusatzausstattung)

Abb. 4

1. Bringen Sie die Beine (Abb. 4-1) mithilfe der Schrauben (Abb. 4-2) und Stellschrauben (Abb. 4-3) an.

2. Bringen Sie die Beine (Abb. 4-1) mithilfe der Schrauben (Abb. 4-2) und Stellschrauben (Abb. 4-3) an.

3. Fixieren Sie die Specksteinverkleidungen (Abb. 4-4) mit Muttern und Schrauben (Abb. 4-5).

DEUTSCH

4.7 Rauchabzug

Das Produkt wurde herstellerseitig für einen Abzug an der Oberseite vorbereitet.

Rauchabzug bei Abzug an der Oberseite anbringen

Abb. 5

Abb. 7

1. Heben Sie das Auslassleitblech (Abb. 7-1) vorsichtig an.

2. Entfernen Sie die Stifte (Abb. 7-2).

3. Entfernen Sie das Auslassleitblech.

Abb. 8

1. Befestigen Sie die lose Abzugshalterung (Abb. 5-1;

liegt im Aschenkasten) am Abzug. Verwenden Sie dazu Halteklemmen und Schrauben aus dem Wartungssatz.

2. Schrauben Sie die Sicherheitsvorrichtung (Abb. 5-2)

kreuzweise in die Abzugshalterung, um beim Kehren des Schornsteins Beschädigungen an Leitblech und Auslassleitblech zu verhindern.

Abzugshalterung bei Abzug an der Rückseite anbringen

Abb. 6

1. Schrauben Sie die äußere Hitzeschutzplatte (Abb. 8-1) ab.

2. Entfernen Sie die Aussparung.

Abb. 9

1. Heben Sie das Leitblech (Abb. 6-1) vorsichtig an.

2. Entfernen Sie die Stifte (Abb. 6-2).

3. Entfernen Sie das Leitblech.

1. Schrauben Sie die innere Hitzeschutzplatte (Abb. 9-1) ab.

2. Entfernen Sie die Aussparung (Abb. 9-2).

DEUTSCH

Abb. 10

1. Entfernen Sie die gusseiserne Abdeckung (Abb. 10-1) aus dem Inneren der Brennkammer,

2. Bringen Sie die gusseiserne Abdeckung in der Abzugsöﬀ nung an der Oberseite an.

Abb. 11

4.8 Aschenleiste anbringen

Abb. 12

1. Fixieren Sie die Aschenleiste (Abb. 12-1) mithilfe der beiliegenden Schrauben (Abb. 12-2).

1. Befestigen Sie die lose Abzugshalterung (Abb. 11-1; liegt im Aschenkasten) am Abzug. Verwenden Sie dazu Halteklemmen und Schrauben aus dem Wartungssatz.

4.9 Griﬀ

Wenn ein fester Griff gewünscht wird, finden Sie eine lange Schraube (M5x20) im Servicekasten des Ofens. Die senkrechte Position des Griﬀ es kann justiert werden, indem die Madenschraube am Türverschluß gedreht wird.

DEUTSCH

5.0 Tägliche Nutzung

Geruch bei erstmaliger Nutzung des Kaminofens

Wenn der Kaminofen zum ersten Mal genutzt wird, kann ein Gas mit einem leicht störenden Geruch austreten. Dies liegt daran, dass der Anstrich trocknet. Das Gas ist ungiftig. Dennoch sollte der Raum gründlich gelüftet werden. Lassen Sie das Feuer mit starkem Zug brennen, bis sich das Gas komplett ver üchtigt hat und weder Rauch noch Geruch wahrgenommen werden können.

5.1 Bedienung

Tipp fürs Heizen

Hinweis: Scheite, die im Außenbereich oder in einer kalten Umgebung gelagert wurden, sollten 24 h vor der Verwendung nach innen gebracht werden, damit sie Raumtemperatur annehmen können.

Es bestehen mehrere Möglichkeiten, den Kaminofen zu beheizen. Achten Sie jedoch stets darauf, womit Sie den Ofen befeuern. Siehe Abschnitt ”Holzqualität”.

5.2 Feuer entzünden

Holzverbrauch:

Anmachholz (kleingespaltenes Holz):

Länge: ca. 30 cm Durchmesser: 2-5 cm Jeweils benötigte Menge: 6-8 Stück

Holz (Spaltholz):

Empfohlene Länge: 20-30 cm Durchmesser: ca. 8 cm Feuergröße: 1,8 kg Jeweils benötigte Menge: 2 Stück

1. Legen Sie zwei Scheite auf den Boden der Brennkammer.

2. Stapeln Sie kreuzweise kleingespaltenes Holz auf die Scheite.

3. Legen Sie Anzünder zwischen die Scheite und entzünden Sie ihn.

Abb. 13

Holzqualität

Brennholz guter Qualität sind beispielsweise Scheite aus Birken-, Buchen- und Eichenholz.

Die Scheite sollten getrocknet werden, damit der Feuchtigkeitsgehalt nicht über 20% liegt. Dazu müssen die Scheite spätestens Ende Winter gesägt werden. Zerhacken und stapeln Sie die Scheite so, dass eine gute Ventilation vorliegt. Holzstapel sind mit einer Abdeckung vor Regen zu schützen. Bringen Sie die Scheite im Frühherbst in den Innenbereich und stapeln bzw. lagern Sie sie dort für den Winter.

Folgende Materialien dürfen unter keinen Umständen als Kaminofenbrennstoﬀ verwendet werden:

• Hausmüll, Kunststoﬀ tüten usw.

• Angestrichenes oder imprägniertes Holz (extrem giftig).

• Schichtholzplanken.

• Treibholz Diese Materialien beschädigen den Kaminofen und sind außerdem umweltschädlich.

Hinweis: Verwenden Sie nie Benzin, Paraﬃ n, Brennspiritus oder ähnliche Substanzen, um das Feuer zu entzünden. Andernfalls besteht die Gefahr für schwere Verletzungen oder Beschädigungen des Produkts.

4. Öffnen Sie die Regler für Zündung (Abb. 13-2) und Luftzufuhr (Abb. 13-1) vollständig, bis das Holz ordentlich Feuer gefangen hat und stabil brennt.

5. Stellen Sie sicher, dass die Nachverbrennung (Sekundärverbrennung) startet. Dies ist am besten an gelb  ackernden Flammen vor den Löchern unter dem Leitblech erkennbar.

6. Schließen Sie den Zündungsregler und stellen Sie den Regler für die Luftzufuhr je nach Bedarf ein.

7. Bei einem Feuer muss der Aschenkasten stets geschlossen sein.

8. Bei einem Feuer sollte der Aschenrost halb geöﬀ net sein.

DEUTSCH

Brennholz nachlegen

• Legen Sie häufig geringe Mengen von Brennstoff im Kaminofen nach. Wenn sich zu viel Brennstoﬀ im Kaminofen befindet, kann die entstehende Hitze eine extreme Belastung für den Schornstein darstellen.

• Legen Sie daher nicht zu viel Brennstoﬀ nach.

• Schwelende Feuer sollten vermieden werden, da diese die höchsten Emissionen verursachen. Das perfekte Feuer brennt intensiv, wobei der Rauch aus dem Schornstein nahezu unsichtbar ist.

5.3 Überhitzungsgefahr

Der Kaminofen darf bei seiner Benutzung niemals überhitzt werden. Zu einer Überhitzung kommt es durch zu viel Brennstoﬀ und bzw. oder Luft, was zu einer übermäßigen Wärmeentwicklung führt. Eine Überhitzung ist daran erkennbar, dass Teile des Kaminofens rot glühen. Wenn dies der Fall ist, muss die Öﬀ nung der Luftzufuhr sofort verringert werden.

Wenn Sie vermuten, dass der Kaminofen nicht korrekt zieht (zu viel oder zu wenig), lassen Sie sich von Fachpersonal beraten. (Weitere Informationen entnehmen Sie dem Abschnitt ”Schornstein und Rauchgasrohr” unter 4.0 Installation.)

6.0 Wartung

Warnung! Unberechtigte Änderungen am Produkt sind nicht

zulässig! Es dürfen nur Originalersatzteile verwendet werden!

6.1 Leitblech/Auslassleitblech ersetzen

Abb. 15

1. Heben Sie das Leitblech (Abb. 15-1) vorsichtig an.

2. Entfernen Sie die Stifte (Abb. 15-2).

3. Entfernen Sie das Leitblech.

5.4 Ascheentsorgung

Dieses Produkt verfügt über einen Aschenkasten, der ein einfaches Entfernen der Asche ermöglicht.

Abb. 14

• Das Produkt verfügt über einen Aschenrost (Abb. 14-2). Bewegen Sie den Griff (Abb. 14-1), um den Inhalt der Brennkammer in den Aschenkasten (Abb. 14-3) zu leeren. Wichtiger Hinweis! Asche darf niemals in einen brennbaren Behälter geschüttet werden. Auch lange nach Erlöschen des Feuers kann sich noch Glut in der Asche be nden.

• Stellen Sie sicher, dass der Aschenkasten (Abb. 14-3) nie zu voll ist. Andernfalls kann keine Asche mehr durch den Aschenrost in den Aschenkasten fallen.

Abb. 16

1. Heben Sie das Auslassleitblech (Abb. 16-1) vorsichtig an.

2. Entfernen Sie die Stifte (Abb. 16-2).

3. Entfernen Sie das Auslassleitblech.

DEUTSCH

6.2 Brennerplatten/innere Bodenplatte ersetzen

Abb. 17

1. Entnehmen Sie das Leitblech/Auslassleitblech (siehe Abschnitt 6.1 ”Leitblech/Auslassleitblech ersetzen”).

2. Entnehmen Sie die seitlichen Brennerplatten (Abb. 17-1).

3. Entnehmen Sie die hinteren Brennerplatten (Abb. 17-2).

Abb. 18

7.0 P ege

7.1 Reinigung und Rußentfernung

An den Innen ächen des Kamins können sich während der Nutzung Rußablagerungen ansammeln. Ruß ist ein wirksamer Isolator und reduziert dadurch die Heizleistung des Kamins. Wenn sich bei der Nutzung des Produkts Rußablagerungen ansammeln, lassen sich diese einfach per Rußentferner beseitigen.

Damit sich im Kamin keine Schicht aus Wasser und Teer bildet, sollten sie regelmäßig hohe Feuertemperaturen zulassen. So wird die Schicht entfernt. An Ihrem Kaminofen sollte einmal pro Jahr einen Innenreinigung ausgeführt werden, damit eine maximale Heizleistung sichergestellt werden kann. Es emp ehlt sich, diesen Vorgang zusammen mit der Reinigung von Schornstein und Rauchgasrohren auszuführen.

7.2 Rauchgasrohr zum Kamin kehren

Rauchgasrohre müssen über die RauchgasrohrReinigungsklappe oder die Türöffnung gekehrt werden. Leitblech und Auslassleitbleche müssen zunächst demontiert werden.

7.3 Kaminofeninspektion

Es emp ehlt sich eine sorgfältige Inspektion des Kamins durch den Benutzer, nachdem das Produkt gekehrt bzw. gereinigt wurde. Untersuchen Sie alle sichtbaren Ober ächen auf Risse. Kontrollieren Sie ebenfalls, ob alle Verbindungen abgedichtet sind und ob die Dichtungen korrekt platziert sind. Verschlissene oder deformierte Dichtungen müssen ersetzt werden.

Reinigen Sie die Dichtungsnuten sorgfältig. Tragen Sie Keramikklebstoﬀ auf (erhältlich bei Ihrem lokalen Scan-Händler) und drücken Sie die Dichtung fest an. Die Verbindung trocknet schnell.

1. Heben Sie Aschenrost (Abb. 18-1) und innere Bodenplatte (Abb. 18-2) heraus.

2. Gehen Sie bei der erneuten Installation in der umgekehrten Reihenfolge vor.

7.4 Äußere P ege

Lackierte Produkte können nach mehrjähriger Nutzung ihre Farbe ändern. Die Ober äche sollte gereinigt werden. Lose Partikel sind abzubürsten, bevor neue Farbe aufgetragen wird.

DEUTSCH

8.0 Betriebsstörungen -

Fehlersuche

Unzureichender Zug

• Prüfen Sie, ob die Schornsteinlänge den nationalen gesetzlichen Vorgaben und behördlichen Anforderungen entspricht. (Weitere Informationen entnehmen Sie den Abschnitten 2.0 Technische Daten sowie 4.0 Installation – Schornstein und Rauchgasrohr.)

• Stellen Sie sicher, dass der minimale Schornsteinquerschnitt den Vorgaben in Abschnitt 2.0 Technische Daten in der Montageanleitung entspricht.

• Vergewissern Sie sich, dass der Rauchaustritt nicht behindert wird, z.B. durch Äste, Bäume usw.

• Wenn Sie vermuten, dass der Kaminofen nicht korrekt zieht (zu viel oder zu wenig), lassen Sie sich von Fachpersonal beraten und unterstützen.

Das Feuer geht nach einer Weile aus.

• Stellen Sie sicher, dass der Brennstoﬀ trocken genug ist.

• Prüfen Sie, ob im Gebäude ein Unterdruck herrscht. Schalten Sie etwaige Ventilatoren aus und öﬀ nen Sie ein Fenster in Kaminofennähe.

• Stellen Sie sicher, dass die Luftzufuhr geöﬀ net ist.

• Vergewissern Sie sich, dass der Rauchabzug nicht ver rußt ist.

Bei übermäßigen Rußablagerungen auf dem Glas

Etwas Ruß be ndet sich stets auf dem Glas. Die Menge richtet sich nach folgenden Faktoren:

• Trockenheit des Brennstoﬀ s,

• Lokale Zugbedingungen,

• Regelung der Luftzufuhr.

Ein Großteil der Rußschicht wird normalerweise verbrannt, wenn die Luftzufuhr vollständig geöﬀ net ist und das Feuer intensiv brennt.

9.0 Zusatzausstattung

9.1 Deckplatte aus Speckstein

Deckplatte mit Öﬀ nung, Kat.nr. 50013023 Deckplatte ohne Öﬀ nung, Kat.nr. 50013024

9.2 Zusätzliche Hitzeschutzplatte, hinten

Kat.nr. 50013025

10.0 Garantie

Für externe Gusseisenteile gilt eine zehnjährige Garantie auf Defekte durch Materialfehler und bzw. oder Verarbeitung nach Kauf bzw. Installation. Die Garantie gilt nur unter der Bedingung, dass der Kamin gemäß den geltenden Gesetzen und Regelungen sowie der Montage- und Bedienungsanleitung installiert wurde.

Folgendes ist von der Garantie ausgeschlossen:

Die Installation von Zusatzausstattung, z.B. zur Anpassung lokaler Zugverhältnisse, Luftzufuhr oder anderer Umstände, die sich der Einflussnahme des Herstellers entziehen. Die Garantie gilt nicht für Teile wie Brennerplatten, Rauchleitbleche, Feuerroste, Bodenroste, feuerfeste Ziegel, Dämpfer und Dichtungen, da diese im Laufe der Zeit einem normalen Verbrauch oder Verschleiß unterliegen. Von der Garantie ausgenommen sind Schäden, die durch die Verwendung eines ungeeigneten Brennstoﬀ s, wie z.B. Treibholz, imprägniertes oder angestrichenes Holz, Bretterverschnitt, Spanplatten usw. entstanden sind. Zu einer Überhitzung kann es ohne Weiteres kommen, wenn ein ungeeigneter Brennstoﬀ verwendet wird. Dabei wird der Kamin rotglühend, wodurch eine Entfärbung statt ndet und in den Gusseisenteilen Risse entstehen.

Die Garantie deckt keine Schäden ab, die beim Transport vom Händler zur Lieferadresse entstehen. Die Garantie erstreckt sich nicht auf Schäden, die durch die Verwendung von NichtOriginalersatzteilen entstehen.

NEDERLANDS

Inhoudsopgave

1.0 Wettelijke voorschriften ............................. 84

2.0 Technische gegevens ................................... 84

3.0 Veiligheid ..................................................... 86

4.0 Installatie ..................................................... 86

5.0 Dagelijks gebruik ........................................ 89

6.0 Service ..........................................................90

7.0 Onderhoud ...................................................91

8.0 Gebruiksproblemen -

problemen oplossen ....................................91

9.0 Optionele accessoires ................................. 92

10.0 Garantie ....................................................... 92

1.0 Wettelĳ ke voorschriften

Een haard moet in overeenstemming met de wetten en voorschriften van uw land worden geïnstalleerd. Alle lokale bepalingen, inclusief de bepalingen die betrekking hebben op nationale en Europese normen, zullen worden nageleefd bĳ het installeren van het product.

Wĳ raden aan het geïnstalleerde product vóór gebruik door een gekwali ceerde vakman te laten inspecteren.

Op het hitteschild bevindt zich een typeplaatje dat is gemaakt van hittebestendig materiaal. Op het typeplaatje staan typegegevens van het product en verwijzingen naar documentatie.

2.0 Technische gegevens

Materiaal: gietĳ zer Afwerking: zwarte lak Brandstof: hout Max. lengte van blokken: 30 cm Rookafvoer: boven-/achterkant Doorsnede van de aansluiting: Buiten: Ø125 mm/min.

177 cm2 doorsnede, Binnen: Ø114 mm/min. 102

cm2 doorsnede Gewicht , haard met: Convectiepanelen: Ongeveer 94 kg

Spekstenen panelen: Ongeveer 178 kg

Afmetingen van het product, afstanden: Zie a . 1

Op al onze producten zit een sticker waarop het lotnummer en jaar staan vermeld. Noteer dit nummer op de aangegeven plaats.

Als u contact opneemt met uw dealer, wordt voor een geldige garantie altĳ d naar het serienummer en de garantiekaart/bon gevraagd.

Technische gegevens volgens EN 13240

Nominaal vermogen: 4kW Aanbevolen luchtstroom van schoorsteen: 13 Pa Eﬃ ciëntie: 77% Koolmonoxide-uitstoot (13% O2): 0.09% Koolmonoxide-uitstoot (13% O2): 1178 mg/Nm Werkingstype: cyclisch

Cyclische verbranding betekent in deze context normaal gebruik van de haard, dat wil zeggen dat er brandstof wordt toegevoegd wanneer de brandstof is opgebrand en er nog een voldoende hoeveelheid gloeiende as over is.

Brandbare muur

Brandmuur

NEDERLANDS

900123

289

Scan Andersen 4-5

*150

300

*150

300

850

Minimale ruimte t.o.v. brandbare muur:

* = Met extra hitteschild (art.nr. 51005618 (convectiekachel) / 51005622 (speksteenkachel)).

712

724

Minimale afstand tot brandbare muur beschermd door brandmuur:

100

850

Alle afmetingen zĳn met een halfgeïsoleerde/afgeschermde kachelpĳp helemaal in het product.

Convectiekachel:

Fig. 1

164

821

* Center achter aansluiting

457

651*

532

Speksteenkachel:

164

758

651*

457

474

Minimale afmetingen voor de vloerplaat

X/Y = In overeenstemming met nationale wet- en regelgeving.

NEDERLANDS

3.0 Veiligheid

NB! Wĳ raden aan om de installatie door een gekwali ceerde

installateur te laten uitvoeren om optimale prestaties en veiligheid van het product te garanderen.

Aanpassingen aan het product door de distributeur, installateur of consument kunnen ertoe leiden dat het product en de beveiligingen niet naar behoren functioneren. Hetzelfde geldt voor de installatie van niet door de kachelfabrikant geleverde accessoires of optionele extra’s. Dit kan ook het geval zĳ n indien essentiële onderdelen voor het functioneren en de veiligheid van de kachel gedemonteerd of verwĳ derd worden.

In al deze gevallen is de fabrikant niet verantwoordelĳ k of aansprakelĳ k voor het product en komt de garantie te vervallen.

3.1 Maatregelen op het gebied van brandpreventie

• Elk gebruik van de haard brengt een zeker risico met zich mee. Neem daarom de volgende instructies nauwkeurig in acht:

• De minimale veiligheidsafstanden tĳ dens het gebruik van de haard zĳ n weergegeven in a . 1.

• Zorg ervoor dat er geen meubels of andere brandbare materialen te dicht bĳ de haard staan. Brandbare materialen mogen nooit binnen 850 mm afstand van de haard geplaatst worden.

• Laat het vuur vanzelf uitgaan. Blus het vuur nooit met water.

• De haard wordt tĳ dens gebruik warm en kan bĳ aanraking brandwonden veroorzaken.

• Verwijder de as niet voordat de haard koud is. De as kan smeulende resten bevatten en moet daarom in een onbrandbare bak worden bewaard.

• De as moet naar buiten worden afgevoerd of worden weggegooid op een plek waar geen brandgevaar bestaat.

Bĳ brand in de schoorsteen

• Sluit alle luiken en ventilatieopeningen.

• Houd de deur van de vlamkast gesloten.

• Controleer of er rook is op zolder en in de kelder.

• Bel de brandweer.

• Voordat u de haard opnieuw in gebruik neemt na een brand, moet een deskundige de haard en de schoorsteen controleren om na te gaan of deze goed werkt.

4.0 Installatie

N.B. Controleer vóór het installeren of de haard geen transportschade heeft opgelopen. Het product is zwaar! Zorg voor hulp bĳ het neerzetten en installeren van de haard.

4.1 Vloer

Fundament

Zorg ervoor dat de vloer sterk genoeg is voor de haard. Zie «2.0 Technische gegevens» voor gewichten.

Brandbare vloerbescherming

Als de haard wordt geplaatst op een brandbare vloer, bedekt u de vloer onder en vóór de haard met een plaat van metaal of ander onbrandbaar materiaal. De aanbevolen minimale dikte is 0,9 mm.

Vloeren van brandbaar materiaal, zoals linoleum, tapijt, enzovoort, moeten onder de vloerplaat worden verwĳ derd.

De plaat moet in overeenstemming zĳ n met nationale wetten en voorschriften.

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatie over beperkingen en installatieeisen.

4.2 Muren ( g. 1)

Afstand tot muur van brandbaar materiaal Afstand tot muur met geïsoleerde kachelpĳ p: Zie  g. 1

Afstand tot muren beschermd door een brandmuur ( g. 1)

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatie over beperkingen en installatieeisen.

Eis brandmuur

De brandmuur moet minimaal 100 mm dik zĳ n en van baksteen, betonsteen of licht beton zĳ n gemaakt. Andere materialen en constructies met de juiste documentatie mogen ook worden gebruikt.

Afstand tot niet-brandbare muren

Onder niet-brandbaar wordt verstaan een niet-dragende muur van massief metselwerk/beton.

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatie over beperkingen en installatieeisen.

4.3 Schoorstenen en kachelpĳ pen

• De haard kan worden aangesloten op een schoorsteen en kachelpĳ p die zĳ n goedgekeurd voor met vaste brandstof gestookte apparaten met rookgastemperaturen zoals gespeci ceerd in “2.0 Technische gegevens”.

• De doorsnede van de schoorsteen moet minimaal even groot zĳ n als de doorsnede van de kachelpĳ p. Zie «2.0 Technische gegevens» voor het berekenen van de juiste doorsnede van de schoorsteen.

NEDERLANDS

• Als de doorsnede van de schoorsteen groot genoeg is, kunnen er meerdere met vaste brandstof gestookte apparaten op dezelfde schoorsteen worden aangesloten.

• De aansluiting op de schoorsteen moet voldoen aan de installatie-instructies van de leverancier van de schoorsteen.

• Voordat u een opening in de schoorsteen maakt, moet de haard op proef worden gemonteerd om de juiste positie van de haard en het gat in de schoorsteen te kunnen bepalen. Zie  g. 1 voor minimale afmetingen.

• Zorg dat de kachelpĳ p helemaal tot aan de schoorsteen omhoog loopt.

• Gebruik een kachelpĳ pbocht met een veegluik, zodat de pĳ p kan worden geveegd.

Houd er rekening mee dat het erg belangrĳ k is dat aansluitingen enigszins  exibel zĳ n om te voorkomen dat bewegingen in de installatie barsten veroorzaken.

Let op: een juiste en luchtdichte aansluiting is van groot belang voor het goed functioneren van het product. Schoorsteentrek; Zie «2.0 Technische gegevens». Als de trek te sterk is, kunt u een demper installeren en gebruiken om de trek te regelen.

4.4 Vóór installatie in elkaar zetten

• Het product wordt gemonteerd geleverd in twee pakketten:

• pak het product uit, controleer op zichtbare schade en controleer of de bedieningshendels werken. Pak de asrand en onderhoudsbox uit de verbrandingskamer.

• BELANGRIJK! Een blad van foamplastic is geplaatst tussen het schot en de keerklep voor bescherming tĳ dens transport. Zorg ervoor dat u deze verwĳ derd voordat u uw open haard voor de eerste keer gebruikt.

4.5 Convectiepanelen plaatsen

4.6 Spekstenen panelen plaatsen (optie)

Fig. 4

1. Plaats de poten ( g. 4 - 1) met de schroeven ( g. 4 - 2) en afstelschroeven ( g. 4 - 3).

2. Plaats de poten ( g. 4 - 1) met de schroeven ( g. 4 - 2) en afstelschroeven ( g. 4 - 3).

3. Monteer de spekstenen panelen ( g. 4 - 4) met de moeren en bouten ( g. 4 - 5).

Fig. 3

1. Plaats de convectiepanelen ( g. 3 - 1) met de bĳ geleverde schroeven en ringen ( g. 3 - 2).

4.7 Rookuitlaat

Het product is af fabriek voorbereid met een uitlaat bovenin.

Rookuitlaat bovenin realiseren

Fig. 5

1. Bevestig de losse afvoerkraag ( g. 5-1) (te vinden in de

aslade) met de klemveren en schroeven uit het servicepakket op de afvoeropening.

2. Draai de beveiliging ( g. 5-2) dwars in de afvoerkraag vast

om beschadiging aan het schot en de uitlaatplaat bĳ het vegen van de schoorsteen te voorkomen.

NEDERLANDS

Afvoerkraag met een uitlaat achterin realiseren

Fig. 6

1. Til het schot ( g. 6 - 1) voorzichtig op.

2. Verwĳ der de pennen ( g. 6 - 2).

3. Verwĳ der het schot.

Fig. 7

Fig. 9

1. Draai het binnenste hitteschild los ( g. 9 - 1).

2. Breek de uitbreekplaat weg ( g. 9 - 2).

Fig. 10

1. Til de uitlaatplaat ( g. 7 - 1) voorzichtig op.

2. Verwĳ der de pennen ( g. 7 - 2).

3. Verwĳ der de uitlaatplaat.

Fig. 8

1. Verwijder de gietijzeren afdekking (fig. 10 - 1) van de

binnenkant van de verbrandingskamer.

2. Zet de gietijzeren afdekking vast in de afvoeropening bovenin.

Fig. 11

1. Draai het buitenste hitteschild los ( g. 8 - 1).

2. Breek de uitbreekplaat weg.

1. Bevestig de losse afvoerkraag ( g. 11 - 1) (te vinden in de aslade) met de klemveren en schroeven uit het servicepakket op de afvoeropening.

NEDERLANDS

4.8 Asrand plaatsen

Fig. 12

1. Zet de asrand vast ( g. 12 - 1) met de bĳ geleverde schroeven ( g. 12 - 2).

4.9 Greep

Wilt u een vaste greep kan deze met meegeleverde lange schroef (M5x20) permanent vastgezet worden. De loodrechte positie van de greep kan met het inbusboutje aan de deursluiting ingesteld worden.

5.0 Dagelĳ ks gebruik

Let er goed op dat u de volgende materialen nooit als brandstof voor uw kachel gebruikt:

• Huishoudelĳ k afval, plastic tassen, enz.

• Geverfd of geïmpregneerd hout (dat is uiterst giftig).

• Gelamineerde houten planken.

• Drĳ  out. Deze kunnen schade toebrengen aan de kachel en zijn bovendien vervuilend.

Let op: gebruik nooit benzine, paraﬃ ne, methylalcohol of dergelĳ ke vloeistoﬀ en om het vuur aan te steken. Dit kan leiden tot ernstig persoonlĳ k letsel en schade aan het product.

5.2 Het vuur ontsteken

Houtverbruik:

Aanmaakhout ( jngehakt hout):

Lengte: ca. 30 cm Diameter: 2-5 cm Benodigd aantal per keer: 6-8 blokken

Hout (gekloofd hout):

Aanbevolen lengte: 20-30 cm Diameter: ca. 8 cm Grootte vuur: 1,8 kg Benodigd aantal per keer: 2 blokken

1. Leg twee houtblokken onderin de verbrandingskamer.

2. Leg de aanmaakhoutjes kruisgewĳ s op de houtblokken.

3. Plaats aanmaakblokjes tussen de aanmaakhoutjes en steek deze aan.

Fig. 13

Geur bĳ eerste gebruik van de kachel

Als de kachel voor de eerste keer wordt gebruikt, kan een irriterend gas vrĳ komen dat onaangenaam kan ruiken. Dit gas is a omstig van de verf die opdroogt. Het gas is niet giftig, maar toch is het beter om de ruimte goed te ventileren. Stook het vuur  ink op totdat al het gas is verdwenen en er geen rook of geuren meer waarneembaar zĳ n.

5.1 Bediening

Stookadvies

Let op: houtblokken die buitenshuis of in een koude ruimte

worden bewaard, moeten 24 uur voor gebruik naar binnen worden gehaald om op kamertemperatuur te komen.

Er zĳ n verschillende manieren om de kachel te stoken, maar het is belangrĳ k dat u altĳ d voorzichtig bent met het materiaal dat u in de kachel stopt. Zie het hoofdstuk “Houtkwaliteit”.

Houtkwaliteit

Met goed brandhout bedoelen we de bekende houtsoorten, zoals berken-, beuken- en eikenhout.

De blokken moeten goed worden gedroogd, zodat er niet meer dan 20% vocht in zit.

Hiervoor moeten de blokken uiterlĳ k aan het einde van de winter worden gehakt. De blokken moeten worden gekloofd en dusdanig worden gestapeld dat er voldoende ventilatie is. De houtstapels moeten worden afgedekt om de blokken tegen regen te beschermen. De blokken moeten aan het begin van de herfst binnenshuis worden opgestapeld/opgeslagen voor gebruik in de komende winter.

4. Open de ontstekingsopening ( g. 13 - 2) en de luchtklep ( g. 13 -1) helemaal totdat het hout goed brandt.

5. Controleer of de naverbranding (secundaire verbranding) goed op gang komt. Dat is het geval als er gele,  ikkerende vlammen voor de gaten onder het schot te zien zĳ n.

6. Sluit de ontstekingsopening en regel de luchtklep naar wens af.

7. De aslade moet bĳ het aansteken van het vuur altĳ d dicht zĳ n.

8. Het asrooster moet bĳ stoken halfopen zĳ n.

NEDERLANDS

Houtblokken bĳ vullen

• Stook de kachel regelmatig op, maar gebruik steeds kleine hoeveelheden hout tegelĳ k. Als de kachel te vol is, kan de hitte voor extreme druk in de schoorsteen zorgen.

• Voeg altĳ d met mate hout bĳ .

• Vermĳ d smeulend vuur, omdat dit het meest vervuilend is. Het vuur is het beste als het goed brandt en de rook uit de schoorsteen nauwelĳ ks zichtbaar is.

5.3 Gevaar van oververhitting

De kachel mag nooit zo gebruikt worden dat er oververhitting ontstaat.

Oververhitting treedt op als de kachel te veel hout bevat en/of de luchtklep te ver openstaat, zodat te veel hitte ontwikkelt. Een duidelĳ k teken van oververhitting is dat kachelonderdelen rood gloeien. In dat geval moet u de luchtopening direct verkleinen.

Vraag om professioneel advies als u vermoedt dat de schoorsteen niet naar behoren trekt (te veel of te weinig trek). (Zie voor meer informatie “Schoorsteen en kachelpĳ p” onder

4.0 Installatie.)

5.4 As verwĳ deren

Dit product heeft een aslade waarmee de as eenvoudig kan worden verwĳ derd.

Fig. 14

6.0 Service

Waarschuwing! Er mogen geen wĳ zigingen aan het product

worden uitgevoerd die niet door ons zĳ n goedgekeurd! Gebruik uitsluitend originele reserveonderdelen!

6.1 Schot/uitlaatplaten vervangen

Fig. 15

1. Til het schot ( g. 15 - 1) voorzichtig op.

2. Verwĳ der de pennen ( g. 15 - 2).

3. Verwĳ der het schot.

Fig. 16

• Het product is uitgerust met een asrooster ( g. 14 - 2). Beweeg de hendel ( g. 14 - 1) om de as uit de verbrandingskamer in de aslade te laten vallen ( g. 14 - 3). Belangrĳ k! Leeg de as nooit in een brandbare bak. Nog lang nadat het vuur uit is kunnen in de as nog gloeiende sintels zitten.

• Zorg ervoor dat de aslade ( g. 14 - 3) nooit te vol is en er geen as meer door het rooster in de aslade kan vallen.

1. Til de uitlaatplaat ( g. 16 - 1) voorzichtig op.

2. Verwĳ der de pennen ( g. 16 - 2).

3. Verwĳ der de uitlaatplaat.

NEDERLANDS

6.2 Brandplaten/binnenste bodemplaat vervangen

Fig. 17

1. Verwijder het schot/de uitlaatplaat (zie 6.1 - Schot/ uitlaatplaten vervangen).

2. Verwĳ der de branderplaten aan de zĳ kant ( g. 17 - 1).

3. Verwĳ der de branderplaten aan de achterkant ( g. 17 - 2).

7.0 Onderhoud

7.1 Schoonmaken en verwĳ deren van roet

Tĳ dens gebruik kan zich roet afzetten op de binnenwanden van de kachel. Roet werkt isolerend en kan daardoor de warmteafgifte van de kachel verminderen. Als er zich te veel roet ophoopt, kunt u dit met een roetverwĳ deraar eenvoudig verwĳ deren.

Als u wilt voorkomen dat zich water of een teerlaag ophoopt in de kachel, moet u regelmatig  ink stoken om de gevormde laag te verwĳ deren. Uw product moet voor een optimale warmteafgifte een keer per jaar van binnen worden schoongemaakt. Het is verstandig dit tegelĳ k te doen met het vegen van de schoorsteen en de kachelpĳ pen.

7.2 Kachelpĳ p naar de schoorsteen vegen

De kachelpĳ pen moeten via het veegluik in de kachelpĳ p of via de deuropening worden geveegd. Verwĳ der eerst het schot en de uitlaatplaten.

Fig. 18

1. Verwijder het asrooster (fig. 18 - 1) en de binnenste bodemplaat ( g. 18 - 2).

2. Volg voor het installeren dezelfde procedure in omgekeerde volgorde.

7.3 Kachel inspecteren

Scan raadt aan na het schoonmaken/vegen zelf de kachel grondig te inspecteren. Controleer alle zichtbare oppervlakken op scheuren. Controleer ook of alle verbindingen goed dicht zĳ n en of de pakkingen correct geplaatst zĳ n. Een versleten of vervormde pakking moet worden vervangen.

Maak de groeven in de pakking goed schoon, breng keramische lĳ m aan (verkrĳ gbaar bĳ uw lokale Scan-dealer) en druk de pakking stevig aan. De lĳ m heeft een korte droogtĳ d.

7.4 De buitenkant onderhouden

Gelakte producten kunnen na enkele jaren gebruik verkleuren. Voordat u een nieuwe laag ver f aanbrengt, moet u het oppervlak reinigen en alle losse deeltjes wegvegen.

8.0 Gebruiksproblemen problemen oplossen

Slechte trek

Controleer of de lengte van de schoorsteen overeenkomt met nationale wet- en regelgeving (zie voor meer informatie

2.0 Technische gegevens en 4.0 Installatie (Schoorsteen en kachelpĳ p)). Controleer of de minimale diameter van de schoorsteen overeenkomt met de speci catie in 2.0 Technische gegevens in de installatiehandleiding. Controleer of niks het ontsnappen van de rook hindert; denk hierbĳ aan takken, bomen enz. Vraag om professioneel advies als u vermoedt dat de schoorsteen niet naar behoren trekt (te veel of te weinig trek).

NEDERLANDS

Het vuur gaat na een tĳ dje uit

Controleer of het hout droog genoeg is. Controleer of in huis een onderdruk heerst. Schakel ventilatoren uit en open een raam in de buurt van de kachel. Controleer of de luchtklep open is. Controleer of de rookuitlaat niet verstopt is met roet.

Overmatige roetvorming op de ruit

Er komt altĳ d roet op de ruit, maar de hoeveelheid hangt af van: Hoe droog het hout is. De trek ter plaatse. Luchtklep afstellen. Het meeste roet verbrandt normaal gesproken als de luchtklep volledig wordt geopend en het vuur goed brandt (zie ook 6.1 Ruit schoonmaken - Goed advies).

9.0 Opties

9.1 Spekstenen bovenplaat

Topplaat met gat, artikelnr. 50013023 Topplaat zonder gat, artikelnr. 50013024

9.2 Extra hitteschild, achter

10.0 Garantie

Voor de externe gietĳ zeren delen geldt een garantie van 10 jaar na de eerste aankooop/installatie op defecten door materiaalen/of productiefouten. De garantie geldt alleen als de kachel is geïnstalleerd conform de geldende wet- en regelgeving en op voorwaarde dat de installatie- en gebruiksaanwĳ zingen zĳ n gevolgd.

De garantie dekt het volgende niet:

De installatie van optionele extra’s, bijvoorbeeld om de trek in de schoorsteen ter plekke, de luchttoevoer of andere omstandigheden buiten de invloedssfeer van de fabrikant te corrigeren. De garantie dekt geen verbruiksgoederen zoals brandplaten, rookschotten, vuurroosters, bodemroosters, hittebestendig materiaal, dempers en pakkingen, aangezien deze in de loop der tijd als gevolg van normale slijtage achteruitgaan. De garantie dekt geen schade als gevolg van het gebruik van niet-geschikte brandstof, zoals bĳ voorbeeld drijfhout, geïmpregneerd en geverfd hout, plankdelen, chipboard enz. Bĳ gebruik van niet-geschikte brandstof kan oververhitting eenvoudig optreden, d.w.z. dat de kachel gloeiend rood wordt, met als gevolg dat de verf verkleurt en de gietĳ zeren delen scheuren.

De garantie dekt geen schade die tĳ dens het vervoer van de distributeur naar het a everadres is ontstaan. De garantie dekt evenmin schade als gevolg van het gebruik van niet-originele onderdelen.

939495

Jøtul AS, Dec. 2011

Cat.no. 10026472 -P00

Jøtul AS, P.o. box 1411 N-1602 Fredrikstad, Norway www.jotul.com

SCAN Andersen 4-5,Andersen 10 Installation And Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
