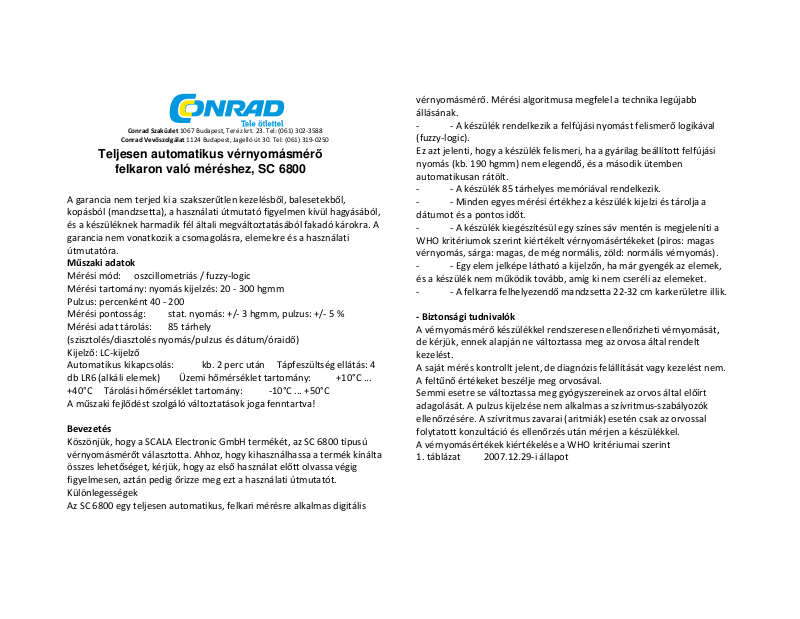

Teljesen automatikus vérnyomásmérő
felkaron való méréshez, SC 6800
A garancia nem terjed ki a szakszerűtlen kezelésből, balesetekből,
kopásból (mandzsetta), a használati útmutató figyelmen kívül hagyásából,
és a készüléknek harmadik fél általi megváltoztatásából fakadó károkra. A
garancia nem vonatkozik a csomagolásra, elemekre és a használati
útmutatóra.
Műszaki adatok
Mérési mód: oszcillometriás / fuzzy-logic
Mérési tartomány: nyomás kijelzés: 20 - 300 hgmm
Pulzus: percenként 40 - 200
Mérési pontosság: stat. nyomás: +/- 3 hgmm, pulzus: +/- 5 %
Mérési adat tárolás: 85 tárhely
(szisztolés/diasztolés nyomás/pulzus és dátum/óraidő)
Kijelző: LC-kijelző
Automatikus kikapcsolás: kb. 2 perc után Tápfeszültség ellátás: 4
db LR6 (alkáli elemek) Üzemi hőmérséklet tartomány: +10°C ...
+40°C Tárolási hőmérséklet tartomány: -10°C ... +50°C
A műszaki fejlődést szolgáló változtatások joga fenntartva!
Bevezetés
Köszönjük, hogy a SCALA Electronic GmbH termékét, az SC 6800 típusú
vérnyomásmérőt választotta. Ahhoz, hogy kihasználhassa a termék kínálta
összes lehetőséget, kérjük, hogy az első használat előtt olvassa végig
figyelmesen, aztán pedig őrizze meg ezt a használati útmutatót.
Különlegességek
Az SC 6800 egy teljesen automatikus, felkari mérésre alkalmas digitális
vérnyomásmérő. Mérési algoritmusa megfelel a technika legújabb
állásának.
- - A készülék rendelkezik a felfújási nyomást felismerő logikával
(fuzzy-logic).
Ez azt jelenti, hogy a készülék felismeri, ha a gyárilag beállított felfújási
nyomás (kb. 190 hgmm) nem elegendő, és a második ütemben
automatikusan rátölt.
- - A készülék 85 tárhelyes memóriával rendelkezik.
- - Minden egyes mérési értékhez a készülék kijelzi és tárolja a
dátumot és a pontos időt.
- - A készülék kiegészítésül egy színes sáv mentén is megjeleníti a
WHO kritériumok szerint kiértékelt vérnyomásértékeket (piros: magas
vérnyomás, sárga: magas, de még normális, zöld: normális vérnyomás).
- - Egy elem jelképe látható a kijelzőn, ha már gyengék az elemek,
és a készülék nem működik tovább, amíg ki nem cseréli az elemeket.
- - A felkarra felhelyezendő mandzsetta 22-32 cm karkerületre illik.
- Biztonsági tudnivalók
A vérnyomásmérő készülékkel rendszeresen ellenőrizheti vérnyomását,
de kérjük, ennek alapján ne változtassa meg az orvosa által rendelt
kezelést.
A saját mérés kontrollt jelent, de diagnózis felállítását vagy kezelést nem.
A feltűnő értékeket beszélje meg orvosával.
Semmi esetre se változtassa meg gyógyszereinek az orvos által előírt
adagolását. A pulzus kijelzése nem alkalmas a szívritmus-szabályozók
ellenőrzésére. A szívritmus zavarai (aritmiák) esetén csak az orvossal
folytatott konzultáció és ellenőrzés után mérjen a készülékkel.
A vérnyomásértékek kiértékelése a WHO kritériumai szerint
1. táblázat 2007.12.29-i állapot
Osztályozás Szisztol
é
s / hgmm
Diasztol
é
s / hgmm
Színjelzés
Norm
ál
< 130
< 85 zöld
magas
-
normális 130 -
139 85 - 89
sárga
közepesen magas
160 -
179 100 -
109 piros
optimális <120 <80 zöld
enyhe magas
Súlyosan magas
140 -159 90 - 99 piros
> 180 > 110 piros
A WHO szerint a 140/90 mmHg értéktől kezdve magas vérnyomásról van
szó.
A jelzőszínek
Az LC kijelző bal szélén látható oszlop a mért vérnyomásértéktől függően
mutatja a WHO kritériumok szerinti besorolást (osztályozást). Ha az oszlop
például a sárga tartományban marad, az a táblázat szerint azt jelenti, hogy
a vérnyomás magas-normális.
Szabvány hivatkozások
A gyártó elnyerte az EU részéről megnevezett TÜV Rheinland Product
Safety GmbH által az orvostechnikai eszközökről szóló, 1993. június 14-én
kelt 93/42/EGK Európai Irányelv szerint elvégzett tanúsítást. Kielégítést
nyertek a gyógyászati termékek IIa osztályának követelményei.
A készülék gyártása a következő, a vérnyomásmérő készülékekre
vonatkozó európai szabványnak megfelelően folyik: EN 1060-1 - EN 1060-
4.
A készülék teljesíti az EN 60601-1: 2007 európai szabvány követelményeit.
Tudnivalók az eltávolításról
Az elemeket szakszerűen kell eltávolítani. Az erre a célra rendszeresített
gyűjtőládák rendelkezésre állnak az elemeket forgalmazó
szakkereskedésekben, valamint a kommunális gyűjtőhelyeken.
A készüléket üzemi élettartama végén szakszerűen kell eltávolítani, úgy,
hogy azokat az elektronikus hulladékok helyi gyűjtőhelyére adja le.
Garancia
A vérnyomásmérő készülékre két év garanciát vállalunk. A garanciális
időszak alatt díjmentesen megjavítjuk a hibás készüléket.
A garanciális idő letelte után is lehetősége van arra, hogy a hibás
készüléket vevőszolgálatunkkal javíttassa meg. Előzőleg díjmentes
árajánlatot kap.
Sokéves tapasztalatunk azt mutatja, hogy a hibás működés oka
legtöbbször a helytelen kezelés. A leggyakoribb hibák: nyugtalan
viselkedés mérés közben, a mandzsetta hibás feltétele, nem megfelelő
elemek alkalmazása, vagy esetleg akkuk használata.
A mérés megismétlése előtt várjon legalább 5 percet. Ha akkor még
mindig hibaüzenet jelenik meg a kijelzőn, akkor hívja fel az
ügyfélszolgálatot a +49 3329/604315 telefonszámon.
Ápolás és karbantartás
Ne tegye ki a készüléket se szélsőséges hőmérséklet, se nedvesség
vagy por, se közvetlen napsugárzás hatásának.
A mandzsetta egy sérülékeny légszigetelt tömlőt tartalmaz. Kezelje
óvatosan, és kerüljön minden csavarással vagy megtöréssel összefüggő
igénybevételt.
A készülék tisztításához puha, száraz kendőt használjon. Ne használjon
benzint, hígítót vagy hasonló oldószereket. A mandzsettán lévő foltokat
óvatosan távolítsa el szappanos vízzel megnedvesített ruhával.
A mandzsettát nem szabad mosni!
Ne ejtse le és ne kezelje erőszakkal a készüléket.
Soha ne nyissa fel a készüléket! Különben érvénytelenné válik a gyári
kalibráció.
Rendszeres utánkalibrálás
Németországban a törvényalkotó, aki az orvosi gyakorlatban alkalmazott,
mérési funkcióval ellátott orvosi termékek számára előírásokat készít,
kétévenkénti méréstechnikai ellenőrzést írt elő.
A vevőszolgálatunk (Tel. 03329/604315) készségesen informálja Önt ezzel
kapcsolatban
A készülék leírása
LC kijelző
A tárolási funkció
Az SC 6800 készülék 85 mérési eredményt tárol. Minden egyes mérési
eredményt (szisztolés és diasztolés vérnyomás és a pulzusszám) a
dátummal és pontos idővel együtt tárolja. A legrégibb mérési eredmény
kapja az 1 számú tárhelyet. A következő mérési eredmények sorra a 85ik-ig kerülnek tárolásra.
85. Ezzel megtelt a memória. Az ez után következő mérési eredmény a 85.
memóriahelyre kerül. Az előzőleg a 85. tárolóhelyen tárolt mérési
eredmény előretolódik a 84.-re (és így tovább 82 .... 21). A legrégebbi
mérési eredmény, amely előzőleg az 1. tárolóhelyen volt, törlődik.
Egy tárolt vérnyomásérték törlése
Hívja be a törlendő vérnyomásértéket a MEMORY gombbal. Egy azonnali
nyomás (legalább 4 másodperc!!!) a BE/KI (EIN/AUS) gombra, és a kijelzőn
dEL (delete = törlés) és a tárhely száma jelenik meg.
Nyomja meg azonnal a BE/KI gombot, és az érték törlődik.
Az összes tárolt vérnyomásérték törlése
Hívjon be egy tetszőleges vérnyomásértéket a MEMORY gombbal. Egy
azonnali nyomás (legalább 4 másodperc!!!) a BE/KI (EIN/AUS) gombra, és
a kijelzőn
dEL (delete = törlés) és a tárhely száma jelenik meg.
Nyomja meg rögtön még egyszer a MEMORY gombot, és a kijelzőn a
következő jelenik meg:
dEL (delete = törlés) és ALL (az összes tárolóhely).
Nyomja meg azonnal a BE/KI gombot, és az összes érték törlődik. A dátum
és a pontos idő megmarad.
Tudnivalók a vérnyomásmérésről
Annak érdekében, hogy összehasonlítható értékeket kapjon, mindig
azonos körülmények között végezze el a vérnyomásmérést: mindig
nyugalomban, soha nem alkohol hatása alatt, nem evés közben, nem
nehéz testi vagy idegi megterhelés után. Lehetőség szerint asztal mellett
ülve végezze el a mérést.
A vérnyomásmérő készülék üzembe helyezése / elemcsere
Helyezze a készülékkel együtt szállított elemeket az elemhelyek
kialakításának megfelelően a készülék alján található elemtartó rekeszbe.
Kérjük, kizárólag alkáli elemeket (LR6) használjon. Az olcsóbb cink-szén
elemek (R6) többnyire már kb. 20-30 mérés után felmondják a szolgálatot.
Ha az elemek kimerültek, a készülék LC kijelzőjén balra fent megjelenik
egy kimerült elem szimbóluma.
Ekkor sürgősen ki kell cserélni az elemeket, mivel a készülék már nem mér
többé, ha kimerültek az elemek.
Figyelem: A lemerült elemeket ne a háztartási szemétbe dobja! Vegye
figyelembe az eltávolításra vonatkozó tudnivalókat! Lásd az "Eltávolítás"
fejezetet is.
Az óra beállítása
Az elemek behelyezése után célszerű mindjárt beállítani az órát is. Az óra
minden elemcsere után a következőt mutatja: év ”20XX”,„1/ 1“ (1. hónap.
/ 1. nap) és “12:00“ óra.
A beépített óra beállításához a készüléknek kikapcsolt állapotban kell
lennie. Tartsa a MEMORY gombot kb. 5 másodpercig nyomva.
A kijelzőn felül villogva megjelenik az év (20XX). A BE-KI gomb
segítségével beállíthatja most az évet.
Ha beállította a megfelelő évet, nyomja meg újból a MEMORY gombot. A
kijelző bal felső részén most az első 1-es villog, amely az első hónapot
jelzi. A BE/KI gombbal beállíthatja a hónapot.
Ha még egyszer megnyomja a MEMORY gombot, a másik 1-es kezd
villogni. Ez a hónap első napját jelenti.
A BE/KI gomb segítségével beállíthatja a napot.
A MEMORY gomb újbóli megnyomásával jut el a pontos idő beállításához
– az óra számjegye kezd villogni. Mint eddig, most is a BE/KI gombbal
végezheti el a beállítást.
A MEMORY gombbal lépjen tovább a perc számjegyére.
Most állítsa be a BE/KI gombbal a percet.
A MEMORY gomb utolsó megnyomására befejeződik a dátum és a pontos
idő beállítása.
A mérés művelete
Csatlakoztassa a mandzsettát a készülékhez úgy, hogy bedugja a
légvezeték dugóját a készülék hátulján található aljzatba. Húzza fel a
mandzsettát a bal felkarjára úgy, hogy a tömlő a könyökhajlatra
mutasson, és a mandzsetta alsó széle a könyökhajlat fölött kb. 2 – 3 cmrel feküdjön fel.
A mandzsetta legyen enyhén szoros.
A BE/KI gomb megnyomásával elkezdődik az automatikus mérési művelet.
A készülék felfújja a mandzsettát kb. 190 hgmm értékre. Ezt követően az
automatikus leeresztés vezeti be a mérési műveletet. Kb. 3 másodperc
múlva elkezd villogni egy szív a kijelzőn. Ha már ebben a pillanatban
megjelenik egy Korotkov-hang, az azt jelenti, hogy a szisztolés vérnyomás
150 hgmm felett van. Ekkor a készülék tovább fújja (kb. 220 hgmm-ig) a
mandzsettát.
A mérési művelet befejeződése után megjelenik az eredmény a kijelzőn,
és a mandzsetta leereszt. A készülék kikapcsolásával egyidejűleg a mérési
eredmény átkerül a kiválasztott memóriába.
A mérés idő előtti megszakítása
A vérnyomásmérést bármikor megszakíthatja a BE/KI gomb
megnyomásával. A készülék ekkor azonnal leereszti a mandzsettát.
A tárolási funkció
Az SC 6800 készülék 85 mérési eredményt tárol. Minden egyes mérési
eredményt (szisztolés és diasztolés vérnyomás és a pulzusszám) a
dátummal és pontos idővel együtt tárolja. A legrégibb mérési eredmény
kapja az 1 számú tárhelyet. A következő mérési eredmények sorra a 85ik-ig kerülnek tárolásra.
85. Ezzel megtelt a memória. Az ez után következő mérési eredmény a 85.
memóriahelyre kerül. Az előzőleg a 85. tárolóhelyen tárolt mérési
eredmény előretolódik a 84.-re (és így tovább 82 .... 21). A legrégebbi
mérési eredmény, amely előzőleg az 1. tárolóhelyen volt, törlődik.
Egy tárolt vérnyomásérték törlése
Hívja be a törlendő
vérnyomásértéket a MEMORY
gombbal. Egy azonnali nyomás
(legalább 4 másodperc!!!) a BE/KI
(EIN/AUS) gombra, és a kijelzőn
dEL (delete = törlés) és a tárhely
száma jelenik meg.
Nyomja meg azonnal a BE/KI gombot, és az érték törlődik.
Az összes tárolt vérnyomásérték törlése
Hívjon be egy tetszőleges vérnyomásértéket a MEMORY gombbal. Egy
azonnali nyomás (legalább 4 másodperc!!!) a BE/KI (EIN/AUS) gombra, és
a kijelzőn dEL (delete = törlés) és a tárhely száma jelenik meg.
Nyomja meg rögtön még egyszer a MEMORY gombot, és a kijelzőn a
következő jelenik meg:
dEL (delete = törlés) és ALL (az összes tárolóhely).
Nyomja meg azonnal a BE/KI gombot, és az összes érték törlődik. A dátum
és a pontos idő megmarad.
Loading...
