Saxx ds cordless 2.4 User Instructions

BEDIENUNGSANLEITUNG

BEDIENUNGSANLEITUNG

USER INSTRUCTIONS

DS CORDLESS 2.4

Inhalt/Contents

Sicherheitshinweise ........................................................................3

Kompatibilität/Eigenschaften .................................................................4

Verpackungsinhalt .........................................................................5

Einrichten/Geräte anschließen ............................................................... 6

Über den Sender .........................................................................10

Über den Empfänger.......................................................................11

Sicherheitsanweisungen ....................................................................12

Garantie ................................................................................13

Safety instructions ........................................................................15

Works with/Features ......................................................................16

Package contents.........................................................................16

Set up guide – Connecting devices............................................................17

About the transmitter ......................................................................22

About the receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Important safety instructions ................................................................24

Guarantee ..............................................................................25

Garantiekarte/Guarantee card ...............................................................27

Vielen Dank, dass Sie sich für ein SaxxTec Produkt entschieden haben! Mit den folgenden Tipps möchten wir Ihnen
bei Anschluss und Betrieb Ihres Produktes behilflich sein, damit Sie das bestmögliche Ergebnis erzielen.

Sicherheitshinweise

Lesen Sie die vorliegende Bedienungsanleitung bitte sorgfältig und befolgen Sie alle Schritte die für die Inbetriebnahme angegeben
sind. Beachten und befolgen Sie weiterhin alle Warnungen und Sicherheitshinweise die auf dem Gerät und in der Bedienungsanlei­tung angegeben sind. Verwahren Sie diese Anleitung so, dass Sie bei späteren Fragen schnell zur Hand ist.

• Bitte verlegen Sie das Netzkabel und andere Anschlusskabel geschützt vor Quetschung und Trittbelastung und vermeiden Sie
Stolperfallen.

• Entfernen Sie den Netzstecker bei Gewitter oder bei längerer Nichtverwendung aus der Steckdose.

• Unsere Produkte sind nur für den Einsatz in normalen Wohnräumen und für moderates Klima konzipiert und dürfen nicht in
Feuchträumen oder tropischem Klima betrieben werden. Außerdem dürfen sie nicht Tropf- oder Spritzwasser ausgesetzt werden.

• Defekte Sicherungen, soweit von außen überhaupt zugänglich, sind nur durch gleichwertige Typen zu ersetzen. In diesem Fall
ist das Gerät zuvor vom Stromnetz zu trennen.

• Aktive Lautsprecher sollten während des Betriebs niemals auf die Elektronikseite gelegt werden, sonst können sie überhitzen.
Stellen Sie sicher, dass ein Abstand von 5cm für ausreichende Belüftung rund um das Gehäuse freibleibt.

• Die Wartung und Reparatur Ihres Produktes überlassen Sie bitte ausschließlich dem technischen Service der Firma SaxxTec.
Wartung wird notwendig, bei jeglicher Art von Schäden, d.h. bei beschädigten Netzkabeln und Steckern, oder nach dem
Herabfallen von Gegenständen auf das Gerät, sowie dem Sturz des Gerätes selbst oder nach dem Eindringen von Flüssig­keiten. Öffnen Sie das Gerät nie selbst, da jeder Umgang mit der Netzspannung (230 V/115 V) lebensgefährlich ist.

• Ihr Produkt ist nicht für eine gewerbliche Nutzung vorgesehen.

• Bitte heben Sie die Verpackung für einen eventuell späteren Transport auf. Halten Sie die Polybeutel von Kindern fern, da hier
bei unsachgemäßem Umgang ein Erstickungsrisiko besteht.

DE

3

Kompatibilität

Saxx DS Cordless 2.4 wurde entwickelt, um Ihre Audio-Komponenten drahtlos zu verbinden und arbeitet mit:

• Desktop-Computern, Laptops, Notebooks

• Flachbildfernsehern mit analogem Audio-Ausgang

• iPod

®

und anderen MP3 / MP4 Musik-Player

• iPad

®

und anderen Tablet-Computern

• iPhone

®

und anderen Smartphones

• CD-Player oder anderen Musikplayern

• Aktivlautsprechern und Subwoofern

Eigenschaften

• Einfache Einrichtung, verbinden in Sekunden

• Ffunktioniert ohne Computer

• Plug-n-Play, keine Software herunterladen oder installieren

• Kompakte Abmessungen, benötigt keine Batterien

• Bis zu 30 Meter Reichweite ohne Aussetzer oder Störungen

• CD-Stereoqualität ohne Verringerung der Audioqualität

• Wiedergabe aller Musikformate von jedem Mediaplayer

• Digitale 2.4GHz Übertragung

• 48 kHz @ 16bit Abtastrate

• USB 2.0-Schnittstelle

4

Verpackungsinhalt

• Bedienungsanleitung

• Sender

• Empfänger

• Netzteil, 5Volt

• 1x Audiokabel ca. 0,4 m (Cinch ==> 3,5 mm Klinke)

• 1x Audiokabel ca. 1,5 m (Cinch ==> 3,5 mm Klinke)

• 2x Cinch-Steckadapter 1x Stecker ==> 2x Buchse

Einrichten/Geräte anschließen

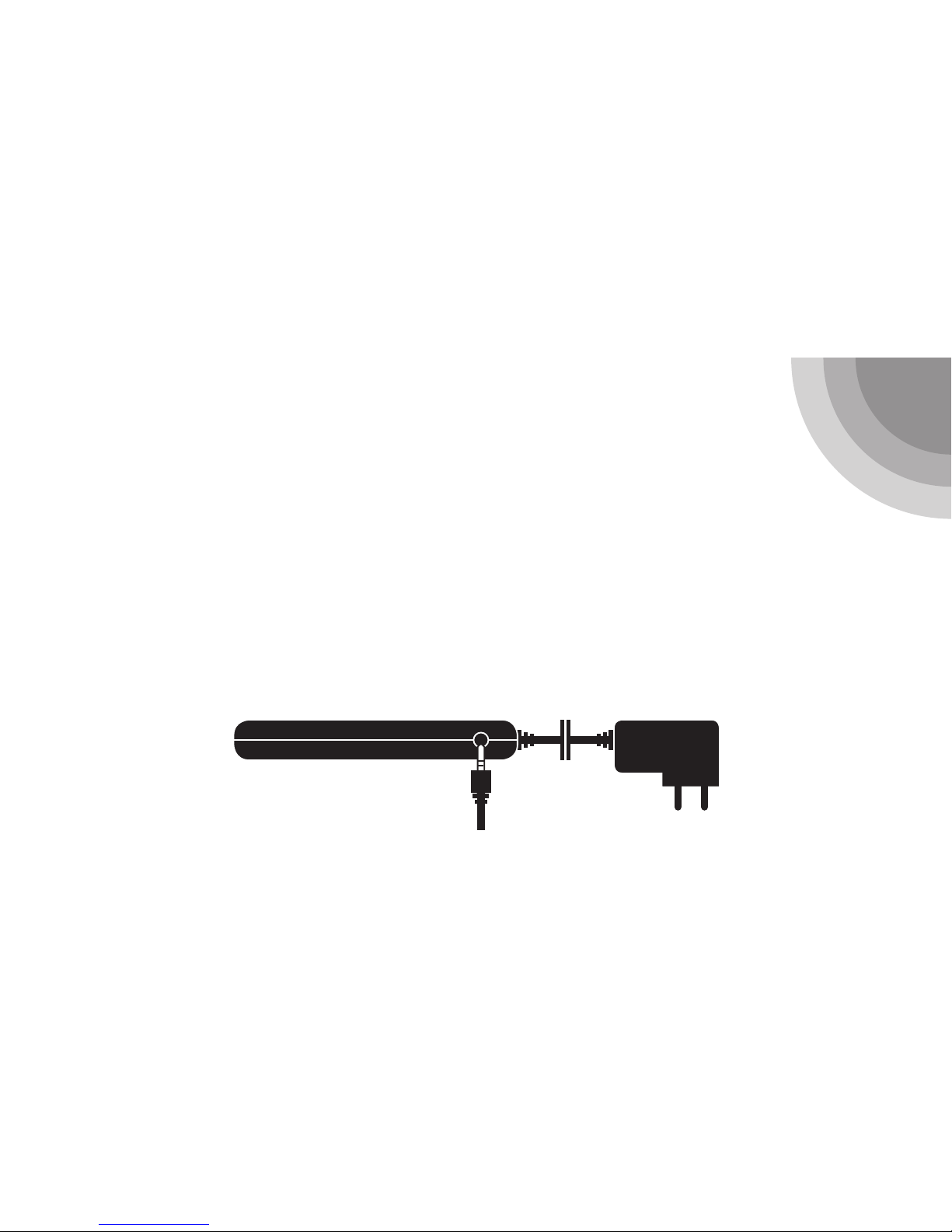

Energieversorgung

Sender und Empfänger benötigten Energie. Verwenden Sie das mitgelieferte Netzteil oder ein anderes, qualitativ hochwertiges
5-Volt USB-Ladegerät.

Wird der Sender an USB-Ports von PC oder Laptop angeschlossen, übernehmen diese automatisch die Stromversorgung.

DE

5

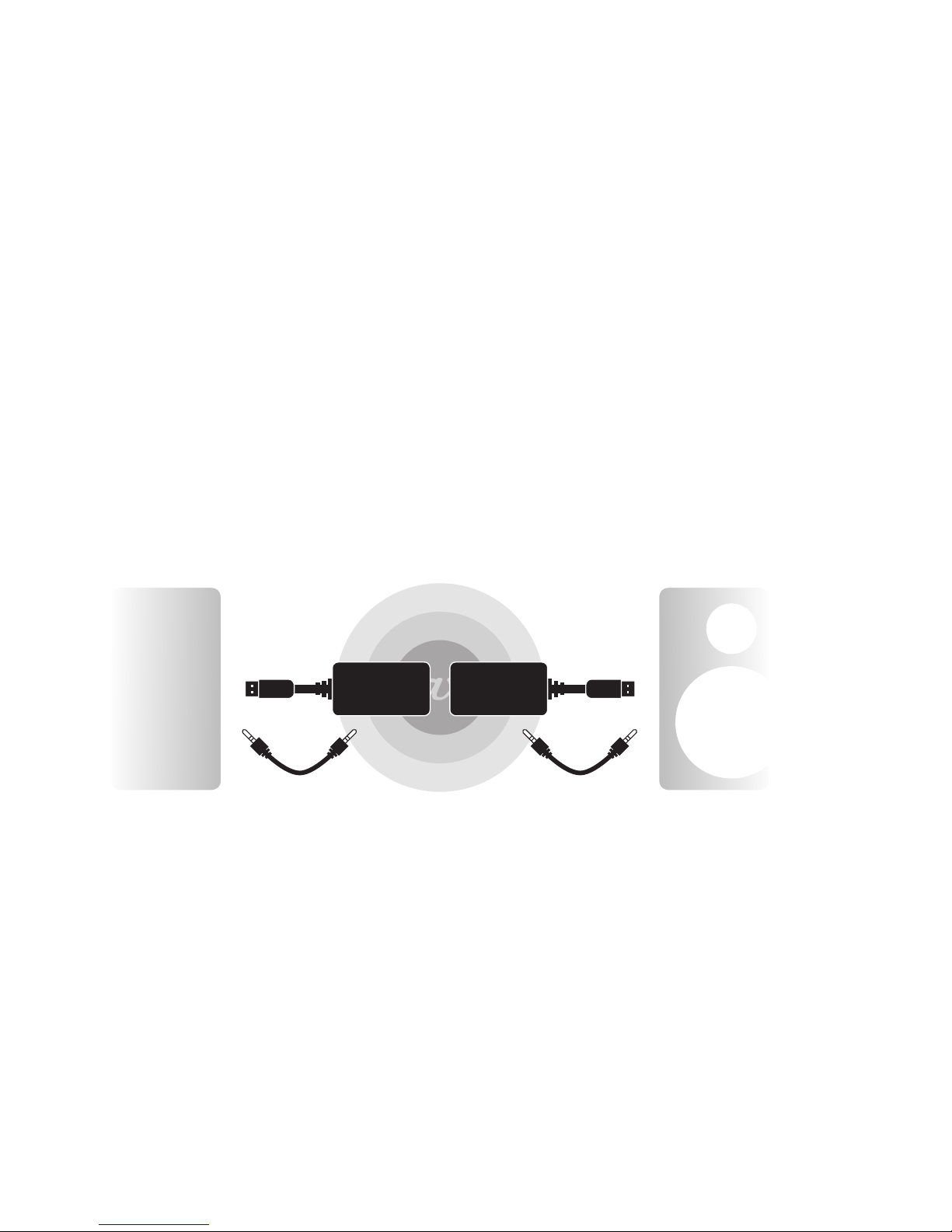

Verbindung vom Computer zu Aktivlautsprechern

• Schließen Sie den Sender an einen freien USB-Port Ihres Computers.

• Verbinden Sie den Sender mit dem Kopfhöreranschluss.

• Schließen Sie den Empfänger an eine Energieversorgung.

• Verbinden Sie den Empfänger OUTPUT mit einem entsprechenden Eingang
der Aktivlautsprecher.

6

PC LS

TRANSMITTER RECEIVER

Verbindung vom Computer zur Stereo-Anlage

• Schließen Sie den Sender an einen freien USB-Anschluss Ihres Computers.

• Verbinden Sie den Sender mit dem Kopfhöreranschluss.

• Schließen Sie den Empfänger an eine Energieversorgung.

• Verbinden Sie den Empfänger OUTPUT mit einem entsprechenden Eingang der HiFi-Anlage.

PC

Stereo

Anlage

TRANSMITTER RECEIVER

DE

7

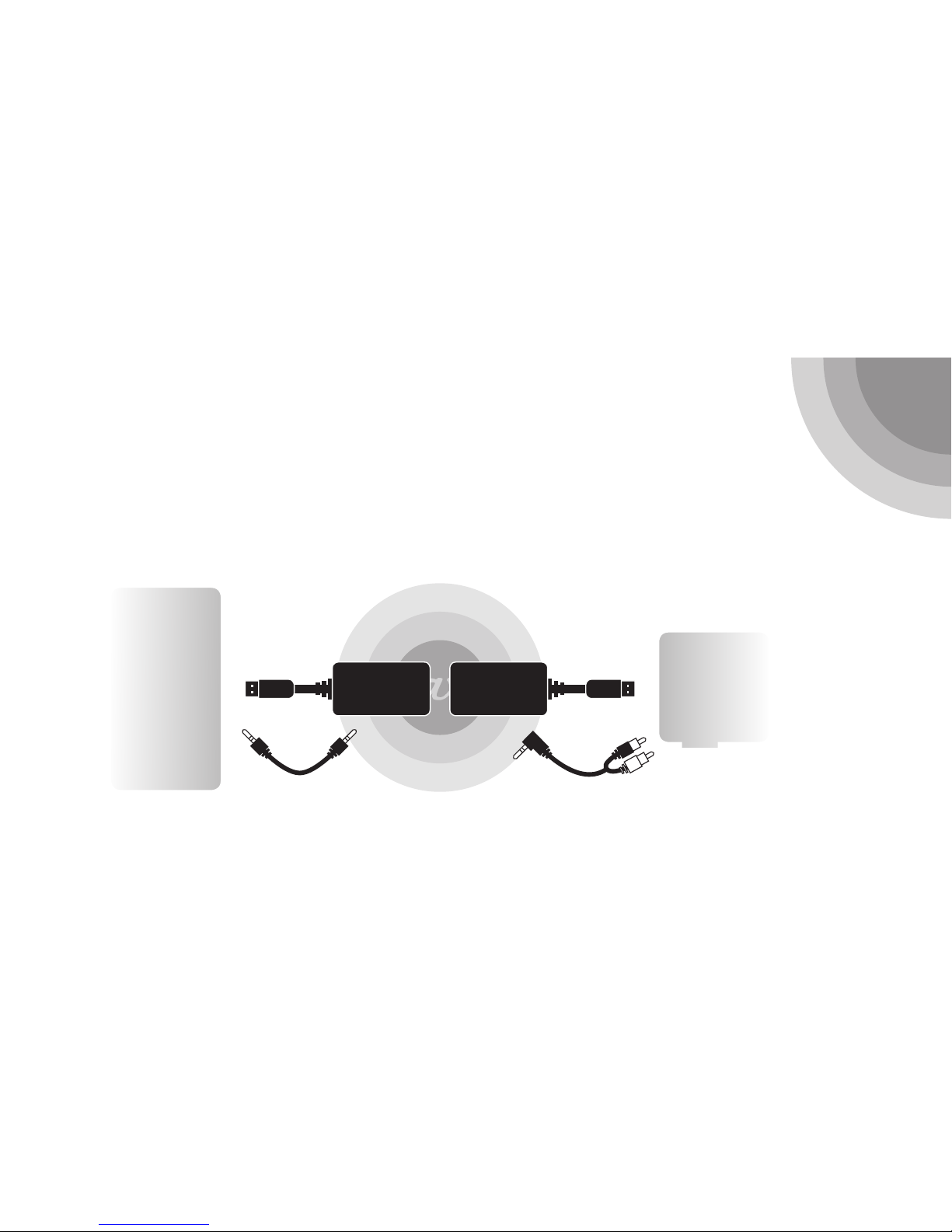

Verbindung von AV-Receiver oder Stereo-System zum aktiven Subwoofer

• Verbinden Sie den Sender mit dem beiliegenden Netzteil.

• Schließen Sie den Empfänger an eine Energieversorgung, die Saxx-Subwoofer verfügen dazu über eine USB-Buchse.

• Der Sender-Eingang mit wird dem SUB OUT an der Stereoanlage mit entsprechenden Kabeln verbunden. (Mono-Adapter anbei.)

• Schließen Sie den Empfänger OUTPUT an entsprechenden Eingang des aktiven Subwoofers. (Mono-Adapter anbei.)

TRANSMITTER RECEIVER

Stereo

Anlage

SUB

8

Verbindung von anderen Geräten mit Aktivlautsprechern

Sie können diese schnurlose Übertragungssystem verwenden, um ein Audio-Signal von Smartphones, Tablets,
Fernsehgeräten usw. an Aktivlautsprecher, Subwoofer, Stereo-Anlage, AV-Receiver usw. zu übertragen.

Verwenden Sie die Kopfhörer, AUDIO OUT oder LINE OUT am Quellgerät und verbinden Sie diese mit dem Sender INPUT mit den
entsprechenden Kabeln. Verwenden Sie einen freien Analogeingang auf dem Gerät, das Sie zur Wiedergabe verwenden wollen.

TV

Radio

iPod

iPhone

iPod

Digital music

player

(CD, DVD)

MP3-Player

Tablets

TRANSMITTER RECEIVER

AV-Receiver

Aktiv-LS

Aktiv-Subwoofer

Stereo-Receiver

DE

9

Über den Sender

(1) USB-Anschluss

Verwenden Sie den USB-Stecker zur Energieversorgung.

(2) Code Pairing

Bei Lieferung sind Sender und Empfänger bereits gepaired. Zum

normalen Betrieb wird dieser Knopf nicht gedrückt.

(3) LED

Das Licht ist aus, wenn kein Gerät mit passendem Code in

Reichweite ist. Das Licht schaltet blau und leuchtet, wenn der
Code passt.

(4) Analoger Audio-Eingang für Kabel mit 3,5 mm Klinkenstecker

2

3

TRANSMITTER

INPUT

1

4

10

DE

11

Über den Empfänger

(1) USB-Anschluss

Über den USB-Stecker wird der Empfänger mit Energie versorgt.

Nutzen Sie das beiliegende Netzteil.

(2) Code Pairing

Drücken Sie den Knopf um die Verbindung zum Sender herzu-

stellen. Drücken Sie den Knopf für länger als 3 Sekunden um
Sender und Empfänger zu „pairen“.

(3) LED

Die LED wird dauerhaft blau wenn die Verbindung hergestellt

wurde.

(4) OUTPUT

3,5 mm Klinkenausgang zum Anschluß an aktive Lautsprecher

oder einen
Verstärker.

2

3

RECEIVER

INPUT

1

4

Sicherheitsanweisungen

Das Blitzsymbol mit Pfeil im gleichseitigen Dreieck weist auf das
Vorhandensein nicht isolierter „gefährlicher Spannung“ im Gerätegehäuse
hin, die stark genug für einen elektrischen Schlag sein kann.

Das Ausrufezeichen in einem gleichseitigen Dreieck weist auf das
Vorhandensein wichtiger Betriebs- und Wartungshinweise (Reparatur) hin.

!

12

Garantie

Garantiefall

SaxxTec erbringt die nachfolgend genannten unentgeltlichen freiwilligen Garantieleistungen nach Maßgabe der folgenden
Bestimmungen, wenn bei einem SaxxTec-Produkt während der Garantiezeit Material- oder Herstellungsfehler auftreten und das
Produkt nicht mehr für die im jeweiligen Benutzerhandbuch des Produkts beschriebene gewöhnliche Verwendung geeignet ist.

Ein Garantieanspruch ist ausgeschlossen, wenn

· die Fehlfunktion auf einer unsachgemäßen Verwendung des Produkts beruht, die nicht der in der Bedienungsanleitung beschrie-

benen gewöhnlichen Verwendung entspricht.

· die Fehlfunktion auf schädliche Umwelteinflüsse zurückzuführen ist, insbesondere wenn das Produkt in einer Umgebung benutzt

wird, für die es nach der jeweiligen Bedienungsanleitung nicht geeignet ist, etwa bei übermäßiger Feuchtigkeit oder Hitzeeinwirkung,

· die Fehlfunktion auf einer fehlerhaften Bedienung beruht, die nicht der in der jeweiligen Bedienungsanleitung beschriebenen

Bedienungsanweisung entspricht,

· die Fehlfunktion auf einen äußeren Eingriff, insbesondere einer Reparatur, oder auf der Verwendung von Zubehör beruht, wenn

keine SaxxTec-Originalteile verwendet wurden,

· die Fehlfunktion auf einem äußeren Ereignis beruht, insbesondere einem Unfall (z.B. Sturz), unzureichender Verpackung, einem

Blitzschlag/Überspannung oder einer Überlastung,

· das Produkt einer gewerblichen Nutzung unterliegt,

· der Aufkleber mit der Seriennummer/Produkt Code vom SaxxTec Produkt entfernt wurde.

Garantiezeit

Die Garantiezeit beträgt für passive Lautsprecherserien 5 Jahre. Für alle übrigen SaxxTec-Produkte gilt die gesetzliche Gewährleistung.
Die Garantiezeit bzw. Gewährleistungszeit beginnt mit dem Kauf des SaxxTec Produkts. Maßgeblich ist das Verkaufsdatum auf dem
Verkaufsbeleg. Garantieleistungen hemmen weder den Ablauf der Garantiezeit noch bewirken sie den Neubeginn der Garantiezeit.

DE

13

Garantieleistungen

Im Garantiefall beseitigt SaxxTec den Mangel oder ersetzt das mangelhafte Gerät nach eigenem Ermessen ohne vorherige Rückfrage
unentgeltlich durch ein mangelfreies Gerät. SaxxTec erwirbt das Eigentum an ersetzten Geräten und ausgetauschten Teilen.

Geltendmachung

Der Garantieanspruch wird dadurch geltend gemacht, dass das Produkt innerhalb der Garantiezeit inkl. Verkaufsbeleg an SaxxTec
übergeben bzw. zugesandt wird. Bei der Zusendung liegt das Transportrisiko beim Einsender. SaxxTec erstattet keine Versand-,
Transport-, Wege- oder andere Kosten.

Hinweis

Bitte verpacken Sie das Produkt in Ihrem eigenen Interesse sorgfältig vorzugsweise in der Originalverpackung und senden Sie es an
die richtige Adresse. Legen Sie der Sendung den Verkaufsbeleg und eine genaue Fehlerbeschreibung bei.

Kaufrechtliche Gewährleistungsansprüche

Die Gewährleistungsansprüche des Käufers aus dem Kaufvertrag mit dem Verkäufer werden durch diese Garantie gegenüber dem
Käufer nicht berührt oder beschränkt.

14

Thank you for purchasing a SaxxTec Product! With the following tips, we would like to assist you in connecting
and operating your active speaker so as to guarantee you the best possible results.

Safety instructions

Please read this user’s manual carefully and follow all the steps required for the
initial operation. Please take into account and follow all warnings and safety
instructions that are indicated on the device and in the user’s manual. Always keep
this guide within reach in case of any subsequent questions.

• Please position the power cable and other connection cables in such a way that there are safe from crimping or being
stepped on as well as avoid trip hazards.

• Remove the power cable from the socket during thunderstorms or when not in use for a longer time.

• Our products are only designed for the use in ordinary living rooms and moderate climates and should not be used in damp
areas or tropical climates. They should also not be exposed to dripping or splashing water.

• Defective fuses, if accessible from the outside, are only to be replaced with similar fuse types. The device is first to be dis­connected from the main power supply.

• Active speakers should never be placed on the electronics side during operation as this could lead to overheating. Make sure
there is a distance of at least 5 cm around the housing to allow adequate ventilation.

• Please leave any maintenance and repair works of your product exclusively to the SaxxTec technical service. Maintenance
is necessary in case of any type of damage, e.g. defective power cables and connectors, if objects fell on the device, if the
device fell or in case of penetration of liquids. Never open the device yourself since handling the mains voltage (230 V/ 115V)
can be fatal.

• Your product is not intended for commercial use.

• Please keep the packaging in case of future transportation. Keep the plastic bags out of reach of children as they pose a chok­ing hazard if handled improperly.

EN

15

Works with

The Saxx DS Cordless 2.4 is designed to connect your audio devices and components wirelessly and works with;

• Desktop computers, laptops, notebooks

• Flat panel TVs using the analog audio output

• iPod

®

and all other MP3/MP4 music players

• iPad

®

and all other tablets

• iPhone

®

and all other smartphones

• CD/DVD players, or other music players

• Powered speakers and subwoofers

Features

• Easy set-up, connect in seconds

• Works without a computer

• Plug-n-play, no software to download or install

• Super-compact size, no batteries required

• 30 meters (100 feet) range with no dropouts or interference

• CD-quality stereo sound with no reduction in audio quality

• Plays all music formats from any mediaplayer

• Replaces any RCA or minijack audio cables

• 2.4GHz digital transmission

• 48kHz@16bit sampling rate

• USB 2.0 interface

16

Package contents

• Instruction Manual

• Wireless Transmitter

• Wireless Receiver

• AC Adapter, 5volt

• Audio Cable ( 3½mm Minijack )

• Audio Cable ( RCA stereo to 3½mm Minijack)

Set up guide - Connecting devices

Power supply

The transmitter and receiver needs power. Use the enclosed AC adapter or use any good quality 5volt USB charger. Transmitters
connected to USB ports on PC
and Laptop computers are powered through the computers USB port automatically.

EN

17

Connect from computer to other powered speakers

• Connect the transmitter to a free USB port on your computer.

• Connect the transmitter to the Phones-Plug

• Connect the receiver to the AC adapter.

• Connect the receiver OUTPUT with LINE INPUT on the powered speakers with
appropriate cables.

18

PC LS

TRANSMITTER RECEIVER

Connect from computer to stereo system

• Connect the transmitter to a free USB port on your computer

• Connect the transmitter to the Phones-Plug

• Connect the receiver to the enclosed AC adapter

• Connect the receiver OUTPUT with LINE INPUT on the stereo system with
appropriate cables.

PC

Stereo

system

TRANSMITTER RECEIVER

EN

19

Connect from AV-reciever/Stereo system to powered subwoofer

• Connect the receiver to a AC adapter (optional accessory or use any 5 volt USB charger)

• Connect the transmitter INPUT with SUB OUT on the stereo system with
appropriate cables.

• Connect the receiver OUTPUT with LINE INPUT on the powered subwoofer
with appropriate cables.

TRANSMITTER RECEIVER

Stereo

system

SUB

20

Connect from other devices to powered speakers

You can use this Wireless Dongle System to transmit wireless audio signal, iPhones, iPads, tablets, smartphones,
flat panel TVs etc. to powered speakers, subwoofers, stereo system, AV receivers etc.

Use the HEADPHONE, AUDIO OUT or LINE OUT on the device you want to transmit from and connect with the transmitter
INPUT using the appropriate cables. Use the LINE IN or AUX IN on the device you want to transmit to and connect with the
receiver OUTPUT using the appropriate cables.

TV

Radio

iPod

iPhone

iPod

Digital music

player

(CD, DVD)

MP3 player

Tablets

TRANSMITTER RECEIVER

AV receiver

Powered

speakers

Powered

subwoofer

Stereo receiver

EN

21

About the transmitter

(1) USB Connector

Use the USB connector to get power from USB port on your

computer, or get power from other 5volts USB chargers.

(2) Code Pairing

The code is already fixed and no need to push button.

(3) LED Light

The light is off when no code is matching. The light turns blue

and stays on when code is matching.

(4) INPUT for cable with 3½mm Minijack
The input is for connecting with iPods

®

, iPhones®, iPads®,

tablets, TVs using appropriate cables.

2

3

TRANSMITTER

INPUT

1

4

22

About the receiver

(1) USB Connector

Use the USB connector to get power from the enclosed AC

adapter (or any other good quality 5volt charger).

(2) Code Pairing

Push the button to search and connect with the transmitter.

Keep pushing the button for about 3 seconds to match and con­nect with the Transmitter.

(3) LED Light

The light turns blue and being on when the code is matching.

(4) OUTPUT for cable with 3½mm Minijack

The OUTPUT is for connecting with powered speakers, subwoo-

fers etc using appropriate cables.

2

3

RECEIVER

INPUT

1

4

EN

23

Safety instructions

The lightening flash with arrowhead symbol within and equilateral triangle,
is intended to alert the user of the presence of uninsulated “dangerous
voltage” within the products enclosure that may be of sufficient magnitude
to constitute a risk of electrical shock to persons.

The exclamation point within an equilateral triangle is intended to alert
the user to the presence of important operating and maintenance (servicing)
instructions in the literature accompanying the subwoofer.

!

24

Guarantee

Case of quarantee

SaxxTec provides the following free, voluntary guarantee services compliant with the following provisions, if a material
or manufacturing defect occurs in a SaxxTec product during the guarantee period and the product is no longer suitable for
the usual use described in the respective user handbook for the product.

A guarantee claim is excluded

· if the malfunction is due to improper use of the product that does not correspond with the usual use described in the instruc-

tion manual.

· the malfunction is the result of harmful environmental influences, particularly if the product is used in an environment that is

unsuitable according to the respective instruction manual, such as excess moisture or the effect of heat,

· the malfunction is due to improper use that does not correspond with the instructions described in the respective instruction

manual,

· the malfunction is due to an external intervention, in particular a repair, or the use of accessories if no original SaxxTec parts

were used,

· the malfunction is due to an external event, particularly an accident (e.g. drop), insufficient packaging, lightning/overvoltage or

overloading,

· the product is subject to commercial use,

· the label with the serial number/product code has been removed from the SaxxTec product.

Guarantee period

The guarantee period for passive speakers or passive components of active products amounts to 5 years. For all other SaxxTec
products, the statutory guarantee applies. The guarantee period or warranty period begins with the purchase of the SaxxTec prod­uct. The date of purchase on the sales receipt is crucial. Warranty services neither inhibit the expiration of the guarantee period
nor cause the guarantee period to restart.

EN

25

Warranty services

In the event of a guarantee claim, SaxxTec rectifies the defect or replaces the defective equipment with a defect-free piece of
equipment as it sees fit free of charge without prior further enquiry. SaxxTec acquires the ownership of the replaced equipment
and replaced parts.

Assertion

The guarantee claim is asserted by handing or sending the product to SaxxTec within the guarantee period incl. the sales receipt.
When sending the product, the transport risk lies with the sender. SaxxTec will not refund any shipping, transport, or other costs.

Please note

In your own interests, please package the product carefully, preferably in the original packaging, and send it to the correct
address. Enclose in your parcel the sales receipt and a precise description of the defect.

Commercial warranty claims

The customer’s warranty claims from the purchase agreement with the seller are not affected or restricted by this guarantee with
regard to the customer.

26

Garantiekarte/Guarantee card

Typ/Type

Serien-Nr./Serial No.

Kaufdatum/Date of purchase

SaxxTec GmbH & Co. KG

An der Waldbühne 7
31535 Neustadt

Telefon [phone]
Fax [phone]
E-Mail [e-mail]

27

SaxxTec GmbH & Co. KG
An der Waldbühne 7
31535 Neustadt

Telefon [phone]
Fax [phone]
E-Mail [e-mail]

www.saxxtec.com

880004 10/15
