SAVIO Shadow X1 Mesh User guide

SHADOW X1

professional gaming

pc case

User manUal

insTrUKcJa oBsŁUgi

MOUNTING ACCESSORIES/
AKCESORIA

Figuire/kształt

Parts symbol/
symbol części

A HDD screw/Śruby do dysku HDD 8

B M/B /SSD screw/Śruby do dysku SSD, płyty głównej 17

C PSU/GPU screw/Śruby do zasilacza, karty graficznej 7

D M/B standoff/ Dystanse do płyty głównej 3

E Cable tie/ Opaski zaciskowe 3

F PCIE slot cover/śledź maskujący złącze PCIE 4

Parts name/nazwa części Quantity/ilość

specificaTion/
specYfiKacJa

Model SHADOW X1

Case form structure/Rodzaj obudowy ATX Mid-Tower

Motherboard Compatibility/Kompatybilność płyty
głównej

Drive by support/Wspierane formaty dysków 2(1) x 3.5” HDD; 2(3) x 2.5” SSD

I/O Ports/Porty I/O 1 x USB 3.0; 2 x USB 2.0; HD audio

Side Panel/Panel boczny SPCC

Maximum VGA lenght/Maksymalna długość VGA 340 mm (vertical/pionowy)

Maximum CPU cooler height/Maksymalna wysokość
chłodzenia procesora

Type of supported PSU/Obsługiwane typy zasilaczy all type of standard/half modular and modular PSU/

PCI expension slots/Gniazda rozszerzeń PCI 7

Dust filter/Filtr przeciwkurzowy 1 x top/góra, 1 x bottom/dół (PSU), 1 x front/przód

Fans included/Wentylatory w zestawie 1 x 120 mm, 3 pin, 1200 RPM (1 x rear/tył)

Fan support/Obsługiwane
wentylatory:

Watercooling support/Wsparcie dla
chłodzenia wodnego:

Product dimension/Rozmiary produktu (L x W x H) 396 x 210 x 453.5 mm

Chassis material/Materiał obudowy SPCC 0.6 mm

Front Panel Materiał/materiał przedniego panelu Small holes mesh/Siatka z małymi otworami

Net/gross weight / Waga netto/brutto 5.1 / 6.2 kg

front/przód 3 x 120/140 mm or/lub 2 x 200 mm

rear/tył 1 x 120 mm

top/góra 2 x 120 (140) mm

bottom/dół 2 x 120 mm

front/przód 1 x 120/240/360 mm

rear/tył 1 x 120 mm

top/góra 1 x 120/240 mm

ATX, mATX, ITX, E-ATX

160 mm

wszytskie typy zasilaczy standardowych/pół modular
nych i modularnych

-

2

SHADOW X1

PANEL GÓRNY

A B C D E F G H I

LED

switch/

Przełącznik

LED

USB 3.0 USB 2.0

Microphone

jack/

Wejście

mikrofonu

Headphone

jack/

Wyjście

słuchawek

Reset
button/
Przycisk

restart

HDD
LED/

Dioda

pracy

dysku

Power

LED/

Dioda

zasilania

ASSEMBLY OF ELEMENTS/

MONTAŻ KOMPONENTÓW

STEP 1/KROK 1

SIDE PANELS REMOVING/
DEMONTAŻ PANELI BOCZNYCH

EN

1. Remove 4 screws from the both sides

of the panels.

2. Slide two panels 2cm backward
and put them away from the case.

PL

1. Odkręć 4 śruby z bocznych paneli.

2. Zdemontuj boczne panele przesuwając je

o 2cm do tyłu.

TOP PANEL/

Power
button/
Przycisk

włączenia

STEP 2/KROK 2

PSU INSTALLATION/
MONTAŻ ZASILACZA

EN

Place the power supply in correct location,
then secure it by screws. Pay attention the PSU
fan should be facing towards down.

PL

Umieść zasilacz w prawidłowym miejscu,

C

zabezpiecz go śrubami. Wentylator zasilacza
powinien być skierowany do dołu.

SHADOW X1

3

A

AT X

EPS

B

A

B

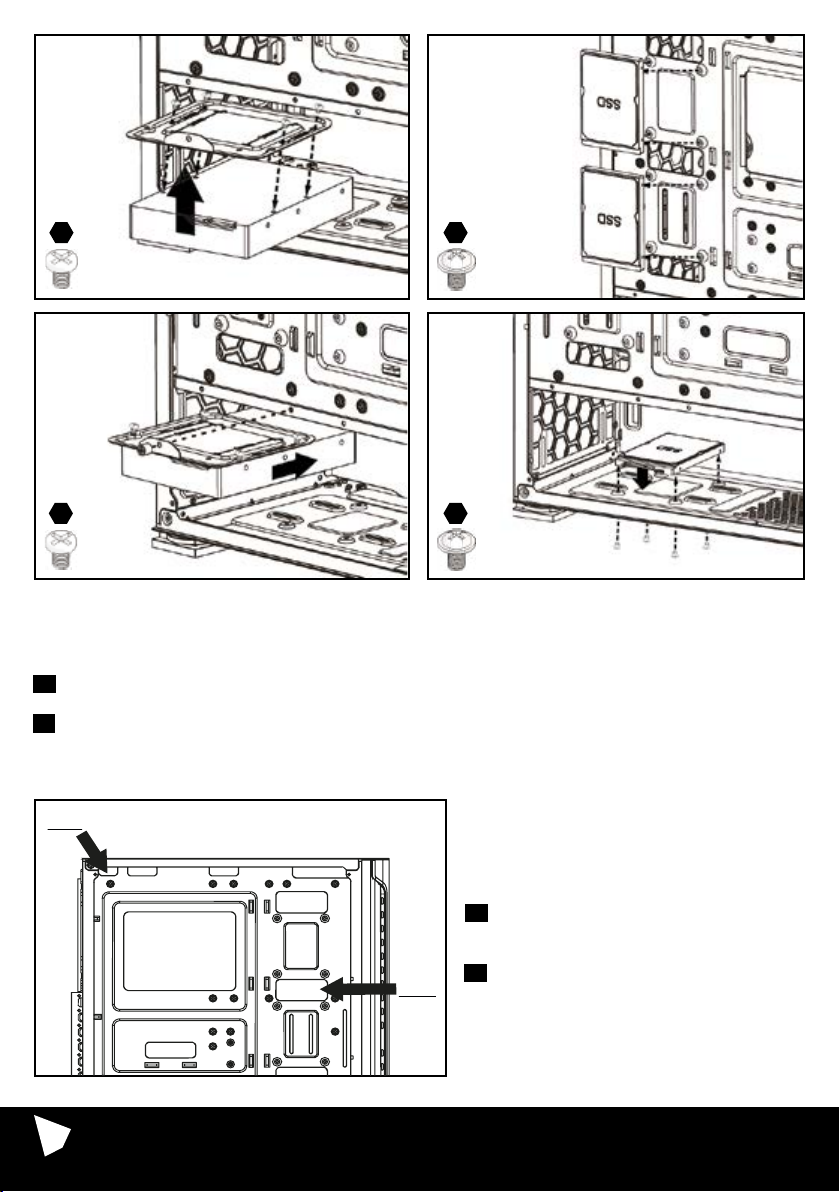

STEP 3/KROK 3

SSD/HDD DISCS INSTALLATION/
MONTAŻ DYSKÓW SSD/HDD

EN

Insert the SSD or HDD discs in right places (presented on the pictures) and secure them by screws.

PL

Umieść dysk SSD lub HDD w odpowiednim miejscu (przedstawione na zdjęciach obok), zabezpiecz go
za pomocą śrub.

STEP 4/KROK 4

ATX/EPS CABLE/
KABEL ATX/EPS

EN

Reload ATX/EPS cable through proper holes
in PC case.

PL

Przeprowadź kabel ATX/EPS poprzez
odpowiednie otwory w obudowie PC.

4

SHADOW X1

STEP 5 /KROK 5

MOTHERBOARD INSTALLATION/
INSTALACJA PŁYTY GŁÓWNEJ

EN

In case of having ATX motherboard you need
to assembly additional M / B standoff in
proper places in PC case.

1. Place the motherboard cover in the PC case.

2. Place the motherboard in the standoff.

3. Secure the motherboard it by screw.

4. Plug the EPS and ATX cables in proper

socket into motherboard.

PL

W przypadku posiadania płyty głównej
o standardzie ATX, konieczny jest montaż
dodatkowych dystansów w odpowiednich
miejscach w obudowie PC.

1. Umieść maskownicę płyty głównej w tylnej
części obudowy.

2. Umieść płyte główną na dystansach.

3. Zabezpiecz śrubami płytę główną.

4. Podłącz przewody EPS i ATX w odpowiednie

gniazdo na płycie głównej.

C

F

B D

STEP 6/KROK 6

GPU INSTALLATION/
INSTALACJA KARTY GRAFICZNEJ

EN

1. Uninstall the expansion card cover.

2. If it is necessary remove some PCIE slot cover.

3. Insert GPU card into PCI-E slot.

4. Secure the GPU card by screws.

5. Plug the PSU connector into the GPU socket.

6. Install the expansion card cover.

PL

1. Zdemontuj maskownicę karty graficznej.

2. Jeżeli będzie konieczne usuń kilka śledzi

maskujących złącze PCI-E.

3. Włóż kartę graficzną do portu PCI-E.

4. Zabezpiecz śrubami kartę graficzną.

5. Podłącz przewód zasilający do karty graficznej.

6. Zamontuj maskownicę karty graficznej.

STEP7/KROK 7

I/O PANEL INSTALLATION/
INSTALACJA PANELU I/O

EN

I/O panel is equipped in USB ports, audio and microphone for these parts proper work connect the cable
in correct place in motherboard.

PL

Panel I/O wyposażony jest w porty USB, audio oraz mikrofonu. Dla ich działania podłącz odpowiednie
kable obudowy do płyty głównej.

SHADOW X1

5

ADDITIONAL INFORMATION/
DODATKOWE INFORMACJE:

EN

1. The screws for additional fans are not included into mounting set.

2. The VGA holder is not included into mounting set.

3. Do not cover vent holes which are located into top, rear, front and bottom of PC case.

PL

1. Śruby dla dodatkowych wentylatorów nie są dołączone do opakowania.

2. Uchwyt VGA nie jest dołączony do opakowania.

3. Nie zasłaniać otworów wentylacyjnych, które znajdują się na górze, dole, z przodu oraz tyle obudowy.

LET’S PLAY 2GETHER

Dziękujemy za zakup produktu marki Savio!

Jeśli nasz produkt spełnił Twoje oczekiwania, podziel się swoją opinią z innymi osobami
na portalu ceneo.pl, w mediach społecznościowych lub na stronie sklepu,
w którym dokonałeś zakupu.
Będzie nam niezmiernie miło, jeśli zechcesz również pochwalić się naszym urządzeniem
na profilu Savio.net.pl na Facebooku.

Jeśli jest coś, co moglibyśmy poprawić w naszych produktach, napisz nam o tym na adres
[e-mail]

Dzięki Twojej opinii będziemy mogli jeszcze lepiej dopasować produkt do Twoich oczekiwań.

Thank you for choosing our product!

If our product meets your expectations, share your opinion with other people on the
portal ceneo.pl, on social media or on the website of the store where you made
the purchase. If you want to show off our device on Savio.net.pl FanPage on Facebook,
we will be very pleased.

If there is something that we could improve on our products, please write to us
at [e-mail]

Thanks to your feedback, we will be able to better adapt the product to your expectations.

6

SHADOW X1

Informacja o utylizacji urządzeń elektrycznych i elektronicznych

Information of the utilization of electrical and electronic equipment

Ten symbol oznacza, że zgodnie z dyrektywą Unii Europejskiej 2012/19/UE, urządzeń elektrycznych i elektronicznych nie należy wyrzucać
razem z innymi odpadami domowymi. Urządzenia należy przekazać do lokalnego punktu zbierania tego typu odpadów lub do centrum odzysku
surowców wtórnych . W celu uzyskania informacji o dostępnych na Państwa terenie metodach utylizacji, należy skontaktować się z władzami
lokalnymi. Nieprawidłowa utylizacja odpadów jest zagrożona karami przewidzianymi prawem obowiązującym na danym terenie. Prawidłowa
utylizacja urządzeń pomoże uniknąć negatywnych skutków grożących środowisku i ludzkiemu zdrowiu w przypadku utylizacji niewłaściwej.

This symbol means that in according with European Union directive 2012/12EU, electrical and electronic equipment should not be disposed
of with other household waste. The equipment should be sent to a local collection point for this type of waste or to a recycling center. Please
contact your local authority for information on available disposal methods. Importer disposal of waste is threatened by the penalties provided
for by law in force in the given area. Proper disposal of equipment will help to avoid the negative e󰀨ects that threaten the environment
and human health, in the event of improper utilization.

Gwarancja:

Gwarancja obejmuje okres 24 miesięcy. Dokonywanie samodzielnych napraw i modykacji urządzenia, skutkuje natychmiastową utratą gwarancji.
Karta gwarancyjna dostępna jest również do pobrania na stronie: www.savio.net.pl/serwis

Warranty:

The warranty covers a period of 24 months. Independent repairs and modications result in automatic loss of the varranty.
Warranty card is also available for download on our website: www.savio.net.pl/en/service

Produkt spełnia wymagania/The product meets the requirements

Deklaracja zgodności dostępna jest do pobrania na stronie/ Declaration of Conformityis available for download on website:
www.savio.net.pl/do-pobrania
